يجب أن يستمر اتصال الطوارئ في العمل عندما تكون البنية التحتية العادية مزدحمة أو تالفة أو غير متوفرة أو غير قادرة على تغطية منطقة الحادث. لا يمكن للحل الموثوق أن يعتمد على شبكة واحدة فقط. بل ينبغي أن يجمع بين النقل العريض النطاق، والتبادل الصوتي ضيق النطاق، والنسخ الاحتياطي عبر الأقمار الصناعية، وتحديد المواقع، وقدرة الرسائل القصيرة، واستشعار إنترنت الأشياء، بحيث تظل الفرق الميدانية، وعربات القيادة، ومراكز القيادة المؤقتة، ومراكز القيادة الخلفية على اتصال في ظل ظروف معقدة.
توفر المواصفة YJ/T27-2024 الخاصة ببناء قدرة الاتصال في قيادة الطوارئ مرجعًا مهمًا لبناء هذا النوع من الأنظمة. وهي تقسم تقنيات الاتصال الميداني إلى ثلاث مجموعات رئيسية: الاتصال العريض النطاق، والاتصال ضيق النطاق، واتصال إنترنت الأشياء. وتغطي هذه التقنيات معًا الصوت والفيديو ونقل البيانات في الموقع، وتبادل القيادة، والإبلاغ عن الموقع، واستشعار المعدات، والاتصال كحل أخير.
تساعد المعايير في تحويل المعدات إلى نظام متكامل
لا ينبغي أن يركز تخطيط اتصالات الطوارئ فقط على شراء المحطات الطرفية أو نشر شبكة واحدة. الهدف الحقيقي هو بناء نظام قدرات يدعم الفرق، ومراكز القيادة، والعربات، والطائرات، والوحدات المتنقلة، والمنصات الخلفية. تقدم YJ/T27-2024 لمخططي المشاريع إطارًا لتقييم فرق الاتصال، والوسائل التقنية، وطرق النشر، ومتطلبات الدعم الميداني.
في المشاريع العملية، هذا يعني أن الروابط العريضة النطاق يجب أن تدعم الفيديو وإعادة البيانات، وأنظمة النطاق الضيق يجب أن تدعم التبادل الصوتي المستقر، والروابط الفضائية تحمي الاتصال لمسافات طويلة، وشبكات إنترنت الأشياء تجمع معلومات الاستشعار الميداني. يجب أن تعمل هذه الطبقات معًا بدلاً من أن تعمل كأنظمة فرعية منعزلة.
يجب أن يأخذ الحل المتكامل أيضًا في الاعتبار النشر السريع، والشبكات ذاتية التنظيم، والتشغيل البيني مع موردين متعددين، وتنقل الأجهزة الطرفية، والوصول إلى مركز القيادة، واستمرارية الخدمة عندما تتغير البيئة.

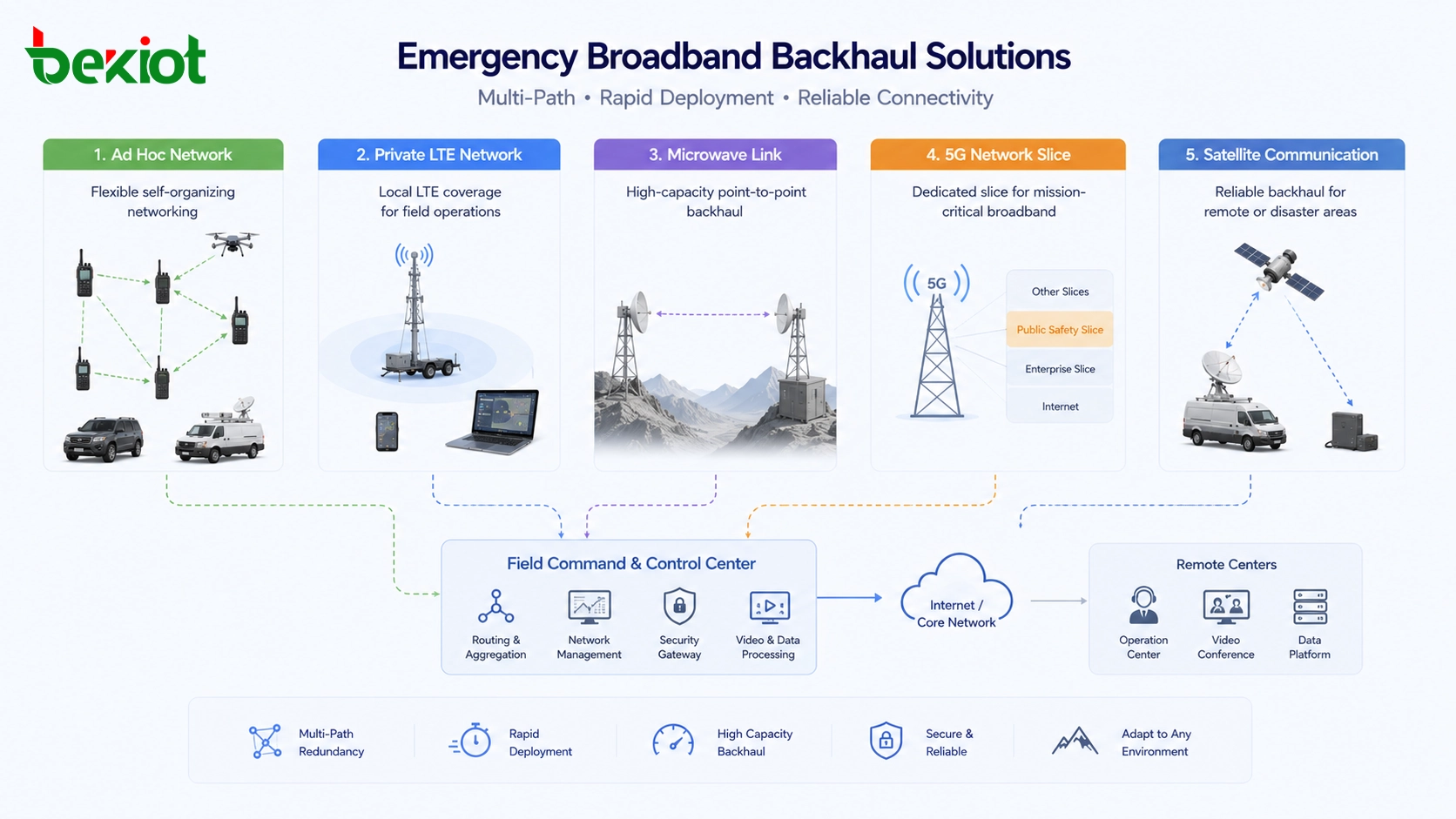

الروابط العريضة تحمل الفيديو والبيانات عالية السرعة
يُستخدم الاتصال العريض النطاق عندما يحتاج موقع الاستجابة إلى إعادة الفيديو، والتبادل متعدد الوسائط، وتبادل البيانات الكبيرة، ونقل الخرائط، والوصول إلى الأجهزة الطرفية المتنقلة، والاتصال بمنصة القيادة. وهو مهم بشكل خاص لعربات القيادة الميدانية، ومواقع الإنقاذ، ومراكز القيادة المؤقتة، وعودة فيديو الطائرات بدون طيار، وتعاون الفرق المتنقلة.
تعد الشبكة المخصصة العريضة النطاق مناسبة للنشر الميداني السريع لأنها بسيطة البناء، وسريعة البدء، وقادرة على تكوين شبكة تلقائيًا. يجب أن تدعم التنظيم الذاتي والشفاء الذاتي بحيث يمكن للعقد التواصلية التكيف عندما تتحرك العربات أو الفرق أو نقاط الترحيل. في سيناريو خط الرؤية المفتوح باستخدام هوائيات شاملة الاتجاه، يجب أن تدعم وصلة المحطة الأساسية ذات القفزة الواحدة مسافة نقل لا تقل عن 100 كم، بمعدل بيانات لا يقل عن 30 ميجابت في الثانية وقدرة إرسال للجهاز لا تزيد عن 10 واط.
قد تشمل التقنيات الرئيسية OFDM و TDMA و ATPC وطرق الإرسال متداخلة التردد المقاومة للتداخل. يجب أن تدعم الشبكة نطاقات تردد متعددة وهياكل طوبولوجية مرنة، بما في ذلك النجمية، والمتسلسلة، والشبكية، والشبكات الهجينة. كما يجب أن تدعم أشكالًا طرفية مختلفة مثل الأجهزة المحمولة باليد، والأجهزة الظهرية، والمركبة، والمحمولة جواً.
الشبكات الخاصة LTE و 5G تدعم العمليات الميدانية المتنقلة
تُعد شبكات LTE الخاصة مفيدة عندما تحتاج منطقة القيادة الميدانية إلى تغطية لاسلكية عريضة النطاق لمستخدمين متعددين وخدمات متعددة الوسائط. يمكنها توفير اتصالات جماعية متعددة الوسائط وخدمات حزم البيانات لمواقع الإنقاذ، ومناطق الاستجابة للكوارث، ومناطق القيادة المؤقتة. تشمل التطبيقات النموذجية المكالمات الصوتية والمرئية الميدانية، وتبادل القيادة، وخدمات الموقع، والوصول إلى الأجهزة الطرفية المتنقلة.
يجب أن تتبع شبكة LTE الخاصة العملية المعايير التقنية القائمة على LTE مثل تلك التي تحددها CCSA أو مؤسسات B-TrunC. يجب أن تدعم معدلات بيانات ذروة لا تقل عن 100 ميجابت في الثانية في المسار الهابط و 50 ميجابت في الثانية في المسار الصاعد، مع توفير زمن وصول منخفض، وتغطية واسعة، وقدرة عالية على الحركة بسرعات عالية. يمكن أن يؤدي دعم تحديد المواقع والتوقيت مثل BeiDou و GPS إلى تحسين تنسيق الفريق ومزامنة الشبكة.
يوفر تجزئة شبكة 5G خيارًا آخر عندما يمكن استخدام البنية التحتية اللاسلكية العامة مع الأولوية والفصل المنطقي. من خلال جدولة الأولوية QoS والتجزئة الناعمة DNN، يمكن لـ 5G دعم الوصول الآمن لشبكات معلومات قيادة الطوارئ، وعودة الصوت والفيديو، والأجهزة الطرفية المتنقلة الفردية، وبيانات إنترنت الأشياء، وخدمات التقارب بين النطاقين العريض والضيق.
أنظمة الميكروويف تعزز طبقة النقل الخلفي
غالبًا ما تُستخدم روابط الميكروويف العريضة لبناء مسارات نقل مخصصة عالية السعة بين العقد الميدانية، ومراكز القيادة المؤقتة، ونقاط الترحيل، والمراكز الخلفية. يمكن أن يوفر نقل الميكروويف الاتجاهي عرض نطاق ترددي عالٍ وزمن وصول منخفض وشبكات مرنة لعمليات الإنقاذ في الكوارث والعمليات الميدانية.
يجب أن يدعم الرابط الخاص العريض بالميكروويف معدل نقل لا يقل عن 200 ميجابت في الثانية ومسافة قفزة واحدة لا تقل عن 5 كم. كما يجب أن يدعم النقل المتسلسل متعدد القفزات. في ظل ظروف إشارة مكافئة، يجب أن يتجنب النقل المتسلسل فقدانًا واضحًا في عرض النطاق الترددي وألا يسبب تأخيرًا غير ضروري. يعد المحاذاة السريعة للهوائي مهمة أيضًا لأن النشر في حالات الطوارئ لا يمكن أن يعتمد على تحضيرات هندسية طويلة.
بالنسبة للتضاريس الصعبة أو البنية التحتية المتضررة، يمكن أن تعمل روابط الميكروويف كعمود فقري مؤقت، حيث تربط فيديو الميدان وبيانات القيادة وأنظمة العربات والشبكات المحلية العريضة بمركز القيادة.
الروابط فوق الأفق وعبر الأقمار الصناعية تحمي الاستمرارية
تحدث بعض الحوادث في الجبال النائية، أو المناطق البحرية، أو مناطق الكوارث الكبيرة، أو الصحاري، أو الغابات، أو المناطق التي لا تتوفر فيها روابط اتصال أرضية. في هذه الحالات، تصبح تقنيات ما وراء الأفق والأقمار الصناعية وسائل احتياطية أو أولية مهمة للاتصال.
يستخدم اتصال الميكروويف بالتشتت تشتت التروبوسفير لبناء روابط نقطة إلى نقطة بعيدة المدى تتجاوز خط الرؤية. يمكن استخدامه كوسيلة اتصال مرنة عندما يكون من الصعب إنشاء مسارات أرضية عادية. يجب أن يدعم النظام العملي اتصالاً فوق الأفق من نقطة إلى نقطة يصل إلى 90 كم، بمعدل بيانات لا يقل عن 4 ميجابت في الثانية ونقل شفاف عبر IP.
يمكن للاتصال عبر الأقمار الصناعية عالي الإنتاجية واسع النطاق دعم الوصول العريض لمسافات طويلة بين مواقع الكوارث ومراكز القيادة الميدانية ومراكز القيادة الخلفية. يجب أن تدعم المحطة الواحدة على الأقل 6 ميجابت في الثانية في المسار الصاعد و 40 ميجابت في الثانية في المسار الهابط. كما يجب أن تدعم الوصول إلى الأجهزة الطرفية ضمن منطقة التغطية، وخدمات شبكة قيادة الطوارئ، والاتصال بالإنترنت العام، وأشكالًا طرفية مختلفة مثل النشر المحمول، والمركبي، والمحمول جواً.
يمكن لاتصال القمر الصناعي كبير الحزمة Ku-band توفير روابط مخصصة من نقطة إلى نقطة مع تغطية واسعة النطاق. إنه مناسب لجمع فيديو أحادي القناة، ومحطات متنقلة للتبادل الجماعي للطوارئ، والنقل الأساسي لمسافات طويلة عندما لا تكون الروابط الأخرى متاحة.

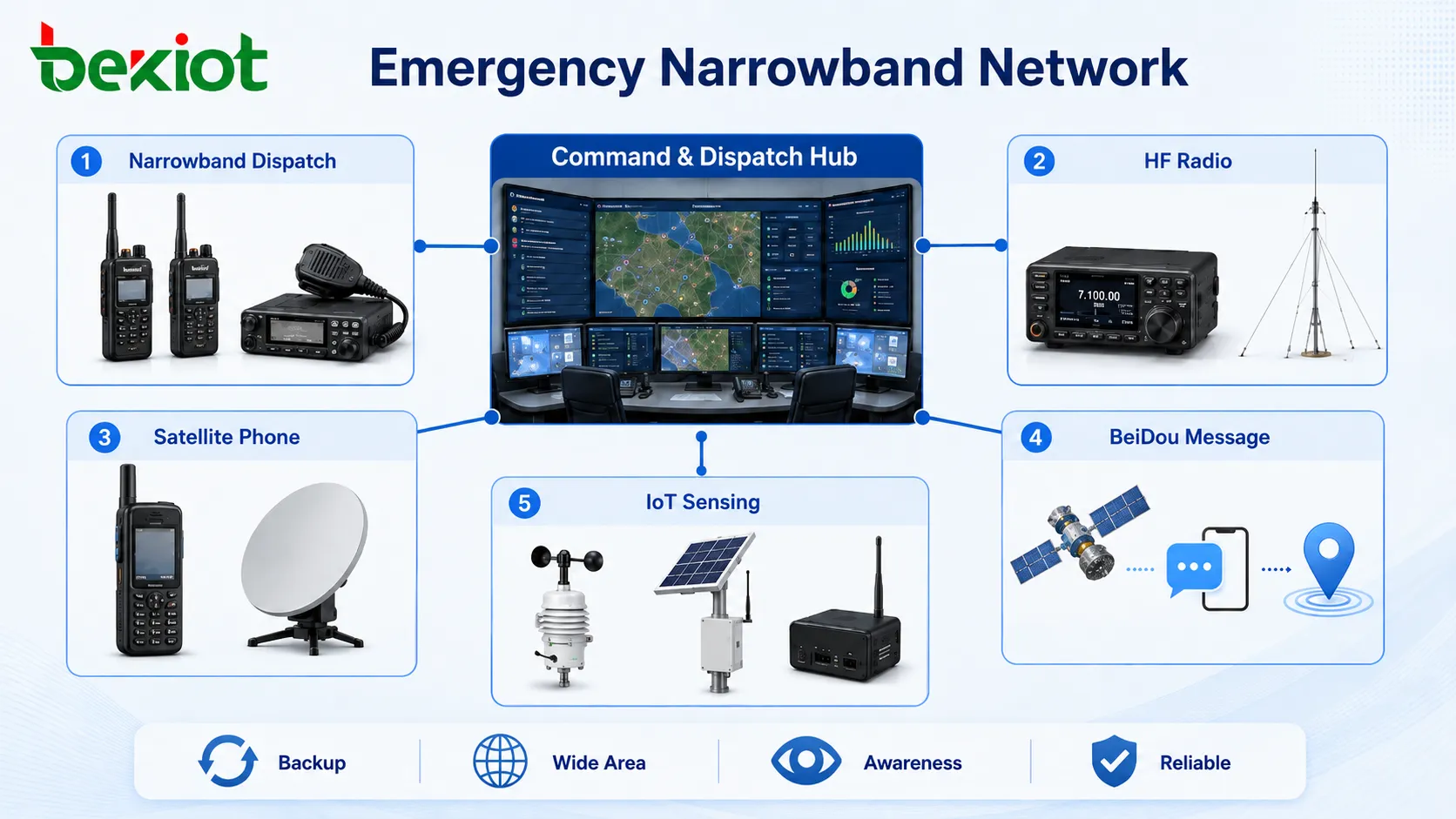

لا يزال التبادل الصوتي بحاجة إلى حماية النطاق الضيق
حتى عندما تكون الشبكات العريضة متاحة، يظل الاتصال ضيق النطاق ضروريًا لقيادة الطوارئ. يجب أن يكون التبادل الصوتي بسيطًا ومستقرًا ومباشرًا ومرنًا. يجب أن يدعم اتصال الفريق عندما يكون عرض النطاق العريض محدودًا أو عندما تنقطع شبكات الفيديو والبيانات.
يستخدم التبادل الجماعي ضيق النطاق بشكل أساسي نطاق الترددات المخصصة للطوارئ 370 ميجاهرتز لبناء شبكات صوت القيادة لعمليات الإنقاذ في الكوارث والتبادل الميداني. يجب أن يدعم النظام الرقمي الجماعي تقنية PDT، وتعديل 4FSK، والشبكات المتزامنة، وطرق عمل متعددة مثل الوضع المباشر، ووضع المكرر، ووضع التبادل الجماعي.
تشمل نطاقات الترددات ذات الصلة 372-376 ميجاهرتز و 382-386 ميجاهرتز. من خلال تقنية IP وتبديل الشبكات، يمكن لأنظمة التبادل الجماعي ضيق النطاق أيضًا الاتصال بأنظمة PoC العامة، مما يدعم التقارب بين شبكات الطوارئ المخصصة وخدمات الاتصالات العامة.
شبكات الصوت ذاتية التكوين توسع التغطية الميدانية
تُستخدم الشبكات المخصصة ضيقة النطاق لتوسيع روابط الصوت بين الفرق والعربات ونقاط الترحيل ومراكز القيادة الميدانية. مثل أنظمة النطاق العريض المخصصة، يجب أن تدعم النشر البسيط، والتشبيك التلقائي، والشفاء الذاتي للشبكة. ومع ذلك، فإن مهمتها الرئيسية هي حماية الصوت وخدمات البيانات منخفضة المعدل بدلاً من حركة المرور متعددة الوسائط الكبيرة.
يجب أن تدعم الشبكة المخصصة ضيقة النطاق أربع عقد على الأقل وتسمح بالتشبيك التلقائي المتسلسل أو الشبكي أو النجمي أو الهجين. يجب أن تدعم خدمات الصوت والبيانات، وتسمح للأجهزة الطرفية المحمولة والمركبة PDT أو DMR بالوصول إلى الشبكة، وتعمل في النطاق المخصص للطوارئ 370 ميجاهرتز.
تعد الأشكال الطرفية المختلفة مهمة أيضًا. تسمح خيارات النشر الظهرية والمركبة والمحمولة جواً والثابتة لنفس الطبقة الاتصالية بدعم الفرق المتنقلة والعربات المتحركة والمرحلات الجوية ونقاط القيادة الثابتة المؤقتة.
راديو التردد العالي (HF) والأقمار الصناعية المتنقلة هما أدوات الحل الأخير
يستخدم اتصال الطوارئ عبر HF انعكاس الأيونوسفير لدعم الاتصال ضيق النطاق لمسافات طويلة. إنه مناسب للاتصال من نقطة إلى نقطة عندما تكون الشبكات التقليدية تالفة أو غير متوفرة. يجب أن يدعم النظام العملي لـ HF نطاق التردد 3-30 ميجاهرتز، واختيار التردد التكيفي في الوقت الفعلي، وقدرة مقاومة التداخل.
يلعب الاتصال عبر الأقمار الصناعية المتنقلة أيضًا دورًا احتياطيًا مهمًا. يمكن للخدمات المتنقلة عبر الأقمار الصناعية توفير الصوت والرسائل القصيرة واتصال البيانات القصيرة لفرق الإنقاذ في حالات الطوارئ. قد تشمل الأجهزة الطرفية أجهزة محمولة باليد، ونقاط اتصال، وأجهزة مركبة، مما يسمح للأفراد الميدانيين بالبقاء على اتصال حتى عندما تكون التغطية الأرضية غير متوفرة.
قد لا تحمل هذه التقنيات خدمات عالية النطاق، لكنها توفر مرونة قوية. في تخطيط الطوارئ، يمكن أن تكون الوصلة منخفضة المعدل ولكن المتاحة أكثر قيمة من شبكة عالية السرعة لا يمكن الوصول إليها.
تحديد المواقع والرسائل القصيرة يدعمان ضمان القيادة
يعد اتصال القيادة عبر BeiDou-3 ذا قيمة في الظروف القاسية لأنه يجمع بين تحديد المواقع والملاحة والتوقيت واتصال الرسائل القصيرة. يمكن أن يدعم اتصال الطوارئ، والإنقاذ بالقيادة، والإبلاغ عن الكوارث، ومراقبة المواقع، وتطبيقات الإنذار المبكر.
توفر تقنية الرسائل القصيرة BeiDou مسار اتصال عندما تكون الشبكات العادية غير متوفرة. يوفر النظام أيضًا تغطية شاملة على مدار الساعة طوال أيام الأسبوع وموثوقية عالية. قد تشمل الأشكال الطرفية أجهزة محمولة باليد، ومعدات فردية يمكن ارتداؤها، وأجهزة مركبة، وأجهزة محمولة جواً، ومعدات بحرية.
بالنسبة لقيادة الإنقاذ، تساعد خدمات تحديد المواقع والرسائل القصيرة مركز القيادة في معرفة مكان الفرق، وأين تتطور الحوادث، وما إذا كانت الرسائل الحرجة قد أُرسلت عندما تفشل الشبكات الأخرى.
شبكات الاستشعار تضيف وعيًا ميدانيًا
يُستخدم اتصال إنترنت الأشياء لبناء شبكات مراقبة المعدات والبيئة في مواقع الطوارئ. يمكنه جمع المعلومات من الأفراد والبيئات والعربات ومعدات الإنقاذ والآلات الكبيرة. يساعد ذلك مركز القيادة على فهم ليس فقط مكان الفرق، ولكن أيضًا الظروف التي يواجهونها.
يمكن استخدام تقنيات مثل LoRa و NB-IoT و ZigBee و Bluetooth للاتصال اللاسلكي ذاتي التنظيم بين الأجهزة. هذه الطرق مناسبة للنشر منخفض الطاقة ومنخفض التكلفة والمرن. وهي ليست مصممة للفيديو عالي النطاق، لكنها فعالة للحزم الصغيرة ومعلومات الحالة والإنذارات وبيانات الاستشعار.
قد تتضمن بيانات إنترنت الأشياء المفيدة العلامات الحيوية للأفراد، والعوامل البيئية الميدانية، وظروف تشغيل المعدات، وتركيز الغاز، ودرجة الحرارة، والرطوبة، ومستوى المياه، وحالة البطارية، وحالة عمل الآلات الكبيرة. عندما يتم دمج هذه البيانات مع منصات القيادة وأنظمة الفيديو وسير عمل التبادل، يصبح الاستجابة للطوارئ أكثر اعتمادًا على البيانات.

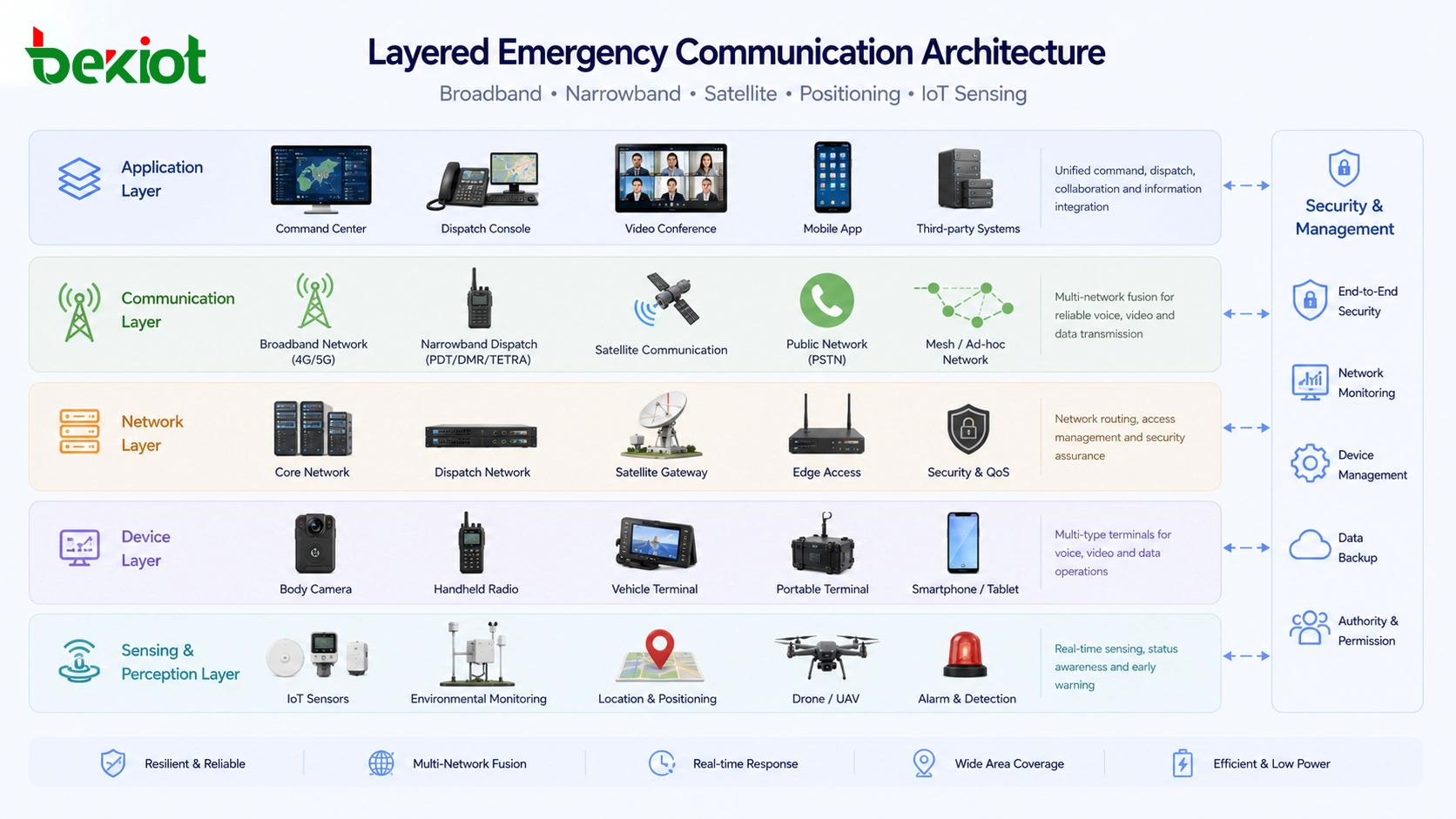

الحل متعدد الطبقات الموصى به
يجب أن يستخدم حل اتصالات الطوارئ العملي تقنيات مختلفة لمهام مختلفة. يجب أن تحمل الأنظمة العريضة الفيديو والبيانات عالية السرعة والأجهزة الطرفية المتنقلة وتطبيقات القيادة الميدانية. يجب أن تحمي الأنظمة ضيقة النطاق التبادل الصوتي وتنسيق الفريق. يجب أن توفر أنظمة الأقمار الصناعية و HF الاتصال لمسافات طويلة وكحل أخير. يجب أن يدعم BeiDou تحديد المواقع وضمان الرسائل القصيرة. يجب أن تجمع شبكات إنترنت الأشياء بيانات الاستشعار الميدانية.
| الطبقة | الدور الرئيسي | التقنيات النموذجية |
|---|---|---|
| الشبكة الميدانية العريضة | إعادة الفيديو، نقل البيانات، القيادة متعددة الوسائط | الشبكة المخصصة العريضة، الشبكة الخاصة LTE، تجزئة 5G |
| النقل الخلفي والترحيل | الاتصال لمسافات طويلة بين الميدان ومركز القيادة | رابط الميكروويف العريض، اتصال الميكروويف بالتشتت، الاتصال عبر الأقمار الصناعية |
| التبادل الصوتي | قيادة الفرق، النداء الجماعي، التنسيق الأساسي للإنقاذ | التبادل الجماعي PDT، الوصول DMR، الشبكات المخصصة ضيقة النطاق |
| الاتصال الاحتياطي | الاتصال عند فشل الشبكات العادية | راديو HF، الصوت عبر الأقمار الصناعية المتنقلة، الرسائل القصيرة BeiDou |
| الاستشعار الميداني | مراقبة الأفراد والبيئة والمعدات | LoRa، NB-IoT، ZigBee، Bluetooth |
نقاط التخطيط قبل النشر
قبل نشر نظام اتصالات قيادة الطوارئ، يجب على فرق المشروع أولاً تحديد البيئة التشغيلية. قد يتطلب الإنقاذ في الجبال، والتحكم في الفيضانات الحضرية، والحوادث الصناعية، والإنقاذ في المناجم، والاستجابة لحرائق الغابات، والإنقاذ البحري، والإغاثة من الزلازل مجموعات مختلفة من تقنيات النطاق العريض والضيق والأقمار الصناعية وإنترنت الأشياء.
يجب أن تأخذ خطة الاتصال أيضًا في الاعتبار أولوية الخدمة. يجب أن يظل التبادل الصوتي متاحًا حتى عندما يكون حركة الفيديو كثيفة. يجب أن تحتوي بيانات الموقع والرسائل القصيرة الحرجة على مسارات احتياطية. يجب تحسين الروابط العريضة للفيديو والبيانات، بينما يجب حجز روابط الأقمار الصناعية و HF للسيناريوهات البعيدة أو التي تضررت فيها البنية التحتية.
أخيرًا، يجب اختبار النظام ككل. يجب التحقق من التغطية، والتنقل، والربط البيني، وعرض النطاق الترددي، وزمن الوصول، ووضوح الصوت، وإعادة الفيديو، وإمداد الطاقة، ونشر الأجهزة الطرفية، والوصول إلى مركز القيادة، والتبديل بين الشبكات المتعددة في ظل ظروف ميدانية واقعية.
الخاتمة
تُبنى قدرة الاتصال في قيادة الطوارئ من خلال الجمع بين وسائل تقنية متعددة بدلاً من الاعتماد على شبكة واحدة. تحل كل من الشبكات المخصصة العريضة، والشبكات الخاصة LTE، وروابط الميكروويف، وتجزئة 5G، والاتصال عبر الأقمار الصناعية، والتبادل الجماعي ضيق النطاق، وراديو HF، والرسائل القصيرة BeiDou، واستشعار إنترنت الأشياء جزءًا مختلفًا من مشكلة الاتصال الميداني.
يجب أن يوفر الحل القوي فيديو وبيانات عالية السرعة حيثما أمكن، وتبادلاً صوتيًا موثوقًا عند الضرورة، واتصالاً احتياطيًا عندما تصبح الظروف قصوى. من خلال تصميم طبقات النطاق العريض والضيق والأقمار الصناعية وتحديد المواقع والاستشعار معًا، يمكن لفرق الطوارئ بناء نظام اتصالات أكثر مرونة لسيناريوهات الإنقاذ والقيادة المعقدة.
الأسئلة الشائعة
هل يجب أن يبدأ تخطيط اتصالات الطوارئ بالنطاق العريض أم التبادل الصوتي؟
يجب أن يبدأ بأولوية المهمة. إذا كانت المهمة تعتمد على القيادة المرئية، فإن إعادة فيديو النطاق العريض ضرورية. إذا كانت المهمة تعتمد على تنسيق الفريق في ظروف قاسية، فيجب حماية التبادل الصوتي ضيق النطاق أولاً.
لماذا من المخاطرة الاعتماد على شبكة واحدة فقط؟
قد تفشل شبكة واحدة بسبب الازدحام، أو حجب التضاريس، أو فقدان الطاقة، أو تلف المحطة الأساسية، أو محدودية التغطية. تمنح الشبكات المتعددة الطبقات فريق القيادة مسارات بديلة عندما يصبح أحد الروابط غير متاح.
متى يكون الاتصال عبر الأقمار الصناعية أكثر فائدة؟
يكون الاتصال عبر الأقمار الصناعية أكثر فائدة في المناطق النائية، ومناطق الكوارث الكبيرة، والبيئات ذات البنية التحتية المتضررة، والعمليات البحرية، والمواقع الميدانية حيث لا يمكن للاتصال الأرضي توفير تغطية مستقرة.
هل يمكن لاستشعار إنترنت الأشياء أن يحل محل الاتصال الصوتي أو المرئي؟
لا. يوفر استشعار إنترنت الأشياء بيانات بيئية وفردية ومتعلقة بالمعدات. يجب أن يكمل التبادل الصوتي وإعادة الفيديو بدلاً من استبدالهما.
ما الذي يجب اختباره قبل التسليم؟
يجب أن يختبر المشروع التغطية الميدانية، وتنقل الأجهزة الطرفية، وتبديل الشبكات، والتبادل الصوتي، وإعادة الفيديو، والنسخ الاحتياطي عبر الأقمار الصناعية، ودقة تحديد المواقع، والإبلاغ عن بيانات إنترنت الأشياء، وتكامل منصة مركز القيادة.
