في مشاريع الاتصالات الصوتية والتواصل الموحّد، لا يزال ربط نظام الهاتف بالشبكة الهاتفية العامة (PSTN) مطلباً شائعاً. بالنسبة للمواقع الكبيرة التي تحتاج إلى العديد من القنوات الهاتفية، والترقيم المركزي، والوصول المستقر إلى المعابر، غالباً ما يُستخدم بوابة معبر رقمي E1 لربط خطوط الاتصالات التقليدية مع أنظمة PBX الحديثة، وIPPBX، وSIP، ومنصات الاتصال والتوزيع.
يبدو توصيل أسلاك E1 بسيطاً من الخارج، لكن الكثير من المشاكل الميدانية تنبع من سوء فهم الواجهة الفيزيائية. خط E1 ليس موصولاً مثل وصلة الإيثرنت العادية. فهو يستخدم مسارات منفصلة للإرسال والاستقبال، وتعتمد طريقة التوصيل الصحيحة على ما إذا كان جانب الخط من نوع 120 أوم متوازن RJ45 أم 75 أوم غير متوازن BNC. يجب أن تتضمن خطة التركيب العملية تأكيد نوع الواجهة، وتسلسل الأسلاك، واتجاه الإرسال، والتأريض، والمسافة، وحالة مؤشرات البوابة قبل التشغيل.
مكان هذا التوصيل في مشروع الصوتيات
يُستخدم المعبر الرقمي E1 عادةً عندما يحتاج المشروع إلى ربط PBX أو منصة اتصال IP بمعبر PSTN من جانب المزود. وهو مناسب للشركات، والحرم الجامعية، والفنادق، والمستشفيات، والمجمعات الصناعية، ومراكز القيادة، وبيئات خدمات الاتصال التي تتطلب حمل العديد من القنوات الهاتفية عبر رابط معبر مركزي.
يمكن لمعبر هاتفي E1 قياسي أن يحمل عادةً 30 قناة صوتية. وهذا يجعله أكثر كفاءة من نشر العديد من الخطوط التناظرية المنفصلة عندما يتطلب المشروع عدة مكالمات خارجية، وقواعد طلب موحّدة، وموارد أرقام مركزية، أو تكامل صوتي على مستوى المعابر.
في البنية الحديثة، يتصل جانب E1 بالمزود، أو PBX القديم، أو معدات المعبر الرقمي، بينما يحوّل جانب البوابة الخدمة إلى شكل يمكن استخدامه بواسطة IPPBX، وخوادم SIP، ووحدات التوزيع، ومنصات التسجيل، وتطبيقات الاتصال الأخرى. الاتصال الفيزيائي هو أساس التكامل بأكمله. إذا لم يتم تأسيس طبقة ربط E1، فلن تعمل إعدادات SIP لاحقاً، ولا خطة الطلب، ولا توجيه الأرقام بشكل موثوق.
نوعا الواجهة اللذان يجب تأكيدهما أولاً
أول شيء يجب التحقق منه هو ما إذا كانت واجهة E1 من نوع 120 أوم متوازن أم 75 أوم غير متوازن. يتم استخدام كلتا طريقتي التوصيل في المشاريع الواقعية، لكن موصلاتهما وأنواع الكابلات مختلفة.
تستخدم واجهة E1 120 أوم المتوازنة عادةً موصلاً من نوع RJ45 وأسلاكاً مزدوجة ملتوية. ورغم أن الموصل قد يبدو مشابهاً لمنفذ الشبكة، إلا أنه ليس منفذ إيثرنت ولا يجب التعامل معه كذلك. فقط دبابيس محددة تُستخدم لإشارات الإرسال والاستقبال في E1.
تستخدم واجهة E1 75 أوم غير المتوازنة عادةً كابل محوري مع موصلات BNC. في هذا التصميم، يُستخدم موصل BNC واحد لاستقبال البيانات والآخر لإرسال البيانات. نظراً لأن التدريع والتأريض المحوريين مهمان، يجب فحص جودة التركيب وظروف التأريض بعناية.
يجب أن تتوافق المعاوقة ونوع الواجهة بين البوابة، وجهاز المزود، وبطاقة معبر PBX، أو معدات النقل. إذا كان أحد الجانبين BNC 75 أوم والآخر RJ45 120 أوم، فيلزم استخدام محول معاوقة مناسب أو كابل تحويل.
منتج ذو صلة: بوابة المعبر Becke IPGA-1E1
فهم اتجاه الإرسال والاستقبال
تستخدم روابط E1 الهاتفية عادةً مفهوم النقل بأربعة أسلاك. يُستخدم سلكان لاستقبال البيانات، وسلكان لإرسال البيانات. علاقة الإرسال والاستقبال هذه هي النقطة الأساسية في توصيل أسلاك E1.
عند توصيل جهازي E1، يجب أن يتصل جانب الإرسال من أحد الأجهزة بجانب الاستقبال من الجهاز الآخر. ببساطة، يجب أن يتصل TX بـ RX، و RX بـ TX. إذا تم توصيل الطرفين إرسال-إرسال أو استقبال-استقبال، فلن يتم تأسيس الرابط بشكل صحيح.
يختلف هذا عن ما يعتقده الكثير من القائمين على التركيب بشأن كابلات الشبكة العادية. بالنسبة لكابلات الإيثرنت، يركز المستخدمون غالباً على ما إذا كان الكابل مستقيمياً أم متقاطعاً وفقاً لسلوك منفذ الشبكة. أما بالنسبة لتوصيل E1، فيجب فهم اتجاه الإرسال والاستقبال بوضوح لأن الواجهة لا تعمل كمنفذ شبكة عام.
توصيل أسلاك RJ45 لـ E1 المتوازن 120 أوم

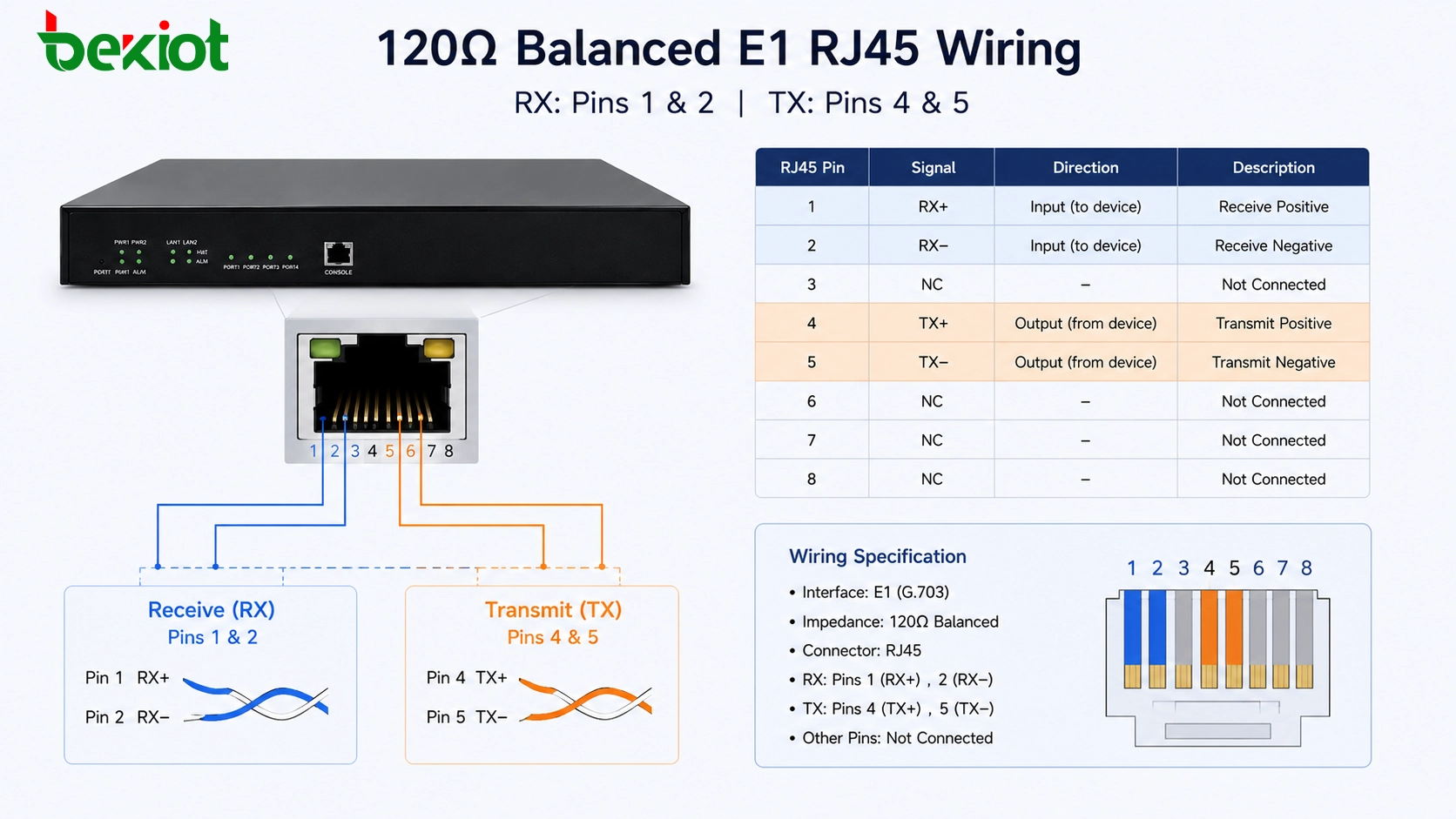

بالنسبة لواجهة E1 المتوازنة 120 أوم، يتم التوصيل عادةً عبر موصل بلوري 8 سنون، مشابه في الشكل لقابس RJ45. ومع ذلك، يستخدم رابط E1 أربعة دبابيس فقط: 1 و 2 و 4 و 5.
طريقة التوصيل الشائعة هي: الدبابيس 1 و 2 لاستقبال البيانات، و الدبابيس 4 و 5 لإرسال البيانات. عند التوصيل بجهاز E1 آخر، يجب أن يتطابق زوج الاستقبال على أحد الجانبين مع زوج الإرسال على الجانب الآخر. هذا يعني أن التوصيل المتقاطع قد يكون مطلوباً اعتماداً على تعريف الدبابيس في الجهاز المقابل.
إذا كان المزود يوفّر تسليم E1 عبر واجهة بلورية، فغالباً ما تُستخدم طريقة التوصيل 120 أوم هذه. أثناء التشغيل، إذا كان اتجاه التوصيل غير مؤكد، يقوم الفنيون عادةً بتجهيز كابلين باتجاهي TX/RX متعاكسين واختبار أيهما يؤدي إلى تشغيل رابط E1. هذه طريقة عملية لاستكشاف الأخطاء عندما تكون الوثائق غير مكتملة.
توصيل كابل BNC لـ E1 غير المتوازن 75 أوم
طريقة أخرى شائعة لتوصيل أسلاك E1 هي التوصيل المحوري غير المتوازن 75 أوم. تستخدم هذه الطريقة موصلات BNC وكابلات محورية. يوفر جهاز E1 عادةً منفذي BNC: واحد للاستقبال وواحد للإرسال.
يبقى مبدأ التوصيل نفسه. يجب أن يتصل منفذ الاستقبال في أحد الأجهزة بمنفذ الإرسال في الجهاز المقابل، ويجب أن يتصل منفذ الإرسال بمنفذ الاستقبال في الجهاز المقابل. بمعنى آخر، يجب أن يكون اتجاه الإشارة متقاطعاً بين الطرفين.
بالنسبة لتوصيل BNC المحوري، يحمل الموصل المركزي الإشارة، بينما تُستخدم الطبقة الدرع للتأريض. بسبب هذه البنية، يمكن أن يؤثر كل من تأريض المعدات وجودة الكابل على استقرار الرابط. قد يتسبب التأريض الضعيف، أو موصلات BNC الفضفاضة، أو تلف الكابل المحوري، أو اتجاه TX/RX الخاطئ في فشل الرابط، أو إنذارات متقطعة، أو قنوات صوتية غير مستقرة.
استخدام التحويل من 75 أوم إلى 120 أوم
في المشاريع الواقعية، من الشائع مواجهة واجهات E1 غير متطابقة. على سبيل المثال، قد يوفّر المزود خط E1 BNC 75 أوم، بينما تستخدم بوابة E1 أو بطاقة معبر PBX واجهة RJ45 120 أوم. هذا لا يعني أنه لا يمكن توصيل الأجهزة، ولكن يلزم حل لتحويل المعاوقة.

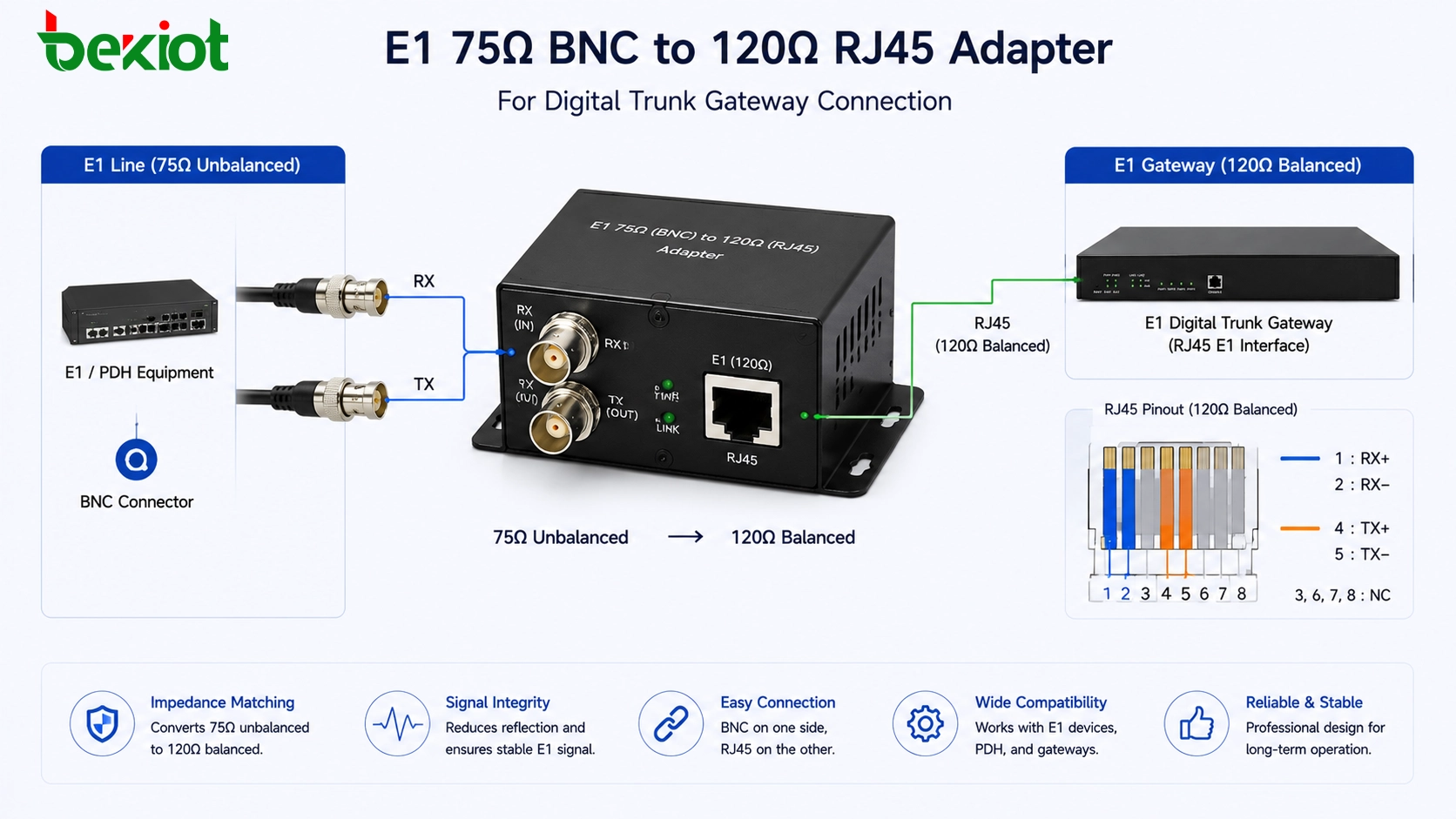

يمكن استخدام محول من 75 أوم إلى 120 أوم أو كابل تحويل لربط نوعي الواجهة الفيزيائية. يتصل أحد الجانبين بخط BNC المحوري 75 أوم، والجانب الآخر بواجهة RJ45 المزدوجة الملتوية 120 أوم. يجب أن تتبع علاقة TX/RX نفس القاعدة: يتصل الإرسال بالاستقبال، والاستقبال بالإرسال.
هذا النوع من المحولات مفيد بشكل خاص أثناء ترحيل معابر PSTN، واستبدال PBX، ونشر بوابات المعابر الرقمية، وتغييرات تسليم المزود. يسمح لفريق المشروع بالاحتفاظ بخط E1 الحالي مع التوصيل بمعدات ذات واجهة فيزيائية مختلفة.
فحوصات المسافة وحالة الرابط
المسافة الكابلية عامل آخر يجب التحقق منه أثناء نشر E1. في إرشادات التوصيل العملية، تُصمم عادةً توصيلات E1 75 أوم و 120 أوم ضمن مسافة 500 متر. معظم توصيلات التوصيل بين البوابة والمعدات تكون أقصر بكثير من ذلك، ولكن يجب مراعاة المسافة عندما تمر كابلات E1 عبر غرف المعدات، أو ألواح التوزيع، أو مسارات الكابلات في المباني.
بعد الانتهاء من التوصيل، يجب على الفنيين التحقق من مؤشر رابط E1 على البوابة أو بطاقة المعبر. تستخدم العديد من الأجهزة ضوء إنذار لإظهار ما إذا كانت طبقة E1 متصلة. في التصاميم الشائعة، قد يعني إطفاء الضوء الأحمر أن طبقة الرابط أصبحت طبيعية. قد تظهر بعض الأجهزة أيضاً ضوءاً أخضر عند تأسيس رابط E1.
نظراً لأن سلوك المؤشرات قد يختلف بين الشركات المصنعة، يجب على المهندسين الرجوع إلى دليل الجهاز. ومع ذلك، فإن منطق استكشاف الأخطاء العام هو نفسه: إذا لم يعمل رابط E1، فتحقق من نوع الواجهة، ومطابقة المعاوقة، وتقاطع TX/RX، واستمرارية الكابل، وجودة الموصل، والتأريض، وحالة جانب المزود، وتكوين التأطير أو الإشارات.
المشاكل الشائعة أثناء التوصيل الميداني
| المشكلة | السبب المحتمل | الفحص الموصى به |
|---|---|---|
| لا يتم تأسيس رابط E1 | لم يتم تقاطع TX و RX بشكل صحيح | بدّل أزواج الإرسال والاستقبال أو اختبر كابلًا بديلاً |
| عدم تطابق الواجهة | أحد الجانبين BNC 75 أوم والآخر RJ45 120 أوم | استخدم محولاً من 75 أوم إلى 120 أوم أو كابل تحويل |
| إنذار متقطع | موصل فضفاض، أو جودة كابل رديئة، أو مشكلة في التأريض | تحقق من إحكام BNC، وعصر RJ45، والتدريع، وتوصيل التأريض |
| لا توجد خدمة صوتية بعد تشغيل الرابط | الطبقة الفيزيائية طبيعية لكن إشارات أو تكوين المعبر خاطئ | تحقق من إشارات PRI، ومصدر الساعة، والترقيم، والتوجيه، وتكوين PBX |
| عدم استقرار متعلق بالمسافة | مسار الكابل طويل جداً أو ذو جودة نقل رديئة | حافظ على كابلات E1 ضمن مسافة مناسبة وتجنب الوصلات الوسيطة الرديئة |
سير عمل نشر عملي
تأكيد تسليم المزود
قبل صنع الكابلات، تأكد مما يوفّره المزود أو الجهاز الأعلى. يجب على الفريق التحقق مما إذا كان التسليم هو RJ45 120 أوم، أو BNC 75 أوم، أو شكل آخر عبر لوحة التوزيع. هذه الخطوة تتجنب تغييرات التوصيل غير الضرورية لاحقاً.
تحديد واجهة البوابة
تحقق من نوع واجهة بوابة E1 أو بطاقة معبر PBX. إذا كانت البوابة تستخدم RJ45 بينما يوفّر المزود BNC، فجهّز محولاً مناسباً مسبقاً. إذا كان كلا الجانبين يستخدم RJ45، فؤكد تعريف الدبابيس. إذا كان كلا الجانبين يستخدم BNC، فحدد أي موصل هو TX وأيها RX.
بناء الكابل وفقاً لاتجاه الإشارة
لا تقم بتوصيل E1 فقط بناءً على شكل الموصل. تأكد دائماً من اتجاه الإرسال والاستقبال. بالنسبة لتوصيل RJ45 120 أوم، انتبه إلى الدبابيس 1 و 2 و 4 و 5. بالنسبة لتوصيل BNC 75 أوم، قم بتوصيل منفذ الاستقبال بمنفذ الإرسال المقابل، ومنفذ الإرسال بمنفذ الاستقبال المقابل.
فحص الرابط قبل اختبار خطة الطلب
يجب أن تكون طبقة رابط E1 طبيعية قبل البدء في قواعد معابر SIP، وتوجيه الأرقام، والتوجيه الوارد، والتوجيه الصادر، أو اختبار المكالمات. إذا لم تكن طبقة E1 الفيزيائية مستقرة، سيكون من الصعب التحقق من التكوين العلوي.
تسجيل معيار التوصيل النهائي
بعد تشغيل المشروع، قم بتمييز الكابلات وتوثيق طريقة التوصيل النهائية. يجب أن يشمل ذلك نوع الواجهة، وتسلسل الدبابيس، واتجاه TX/RX، واستخدام المحول، وموقع تسليم المزود، ورقم منفذ البوابة. التوثيق الجيد يقلل من مخاطر الصيانة المستقبلية.
قيمة الحل في شبكات الصوت الحديثة
على الرغم من أن معابر SIP تستخدم على نطاق واسع اليوم، إلا أن الوصول إلى المعابر الرقمية E1 لا يزال مهماً في العديد من مشاريع الصوت. لا تزال بعض المؤسسات تستخدم خطوط E1 من المزود، أو أنظمة PBX القديمة، أو موارد المعابر الرقمية من أجل الموثوقية، أو استمرارية الترقيم، أو عقود الاتصالات الحالية. تسمح بوابة معبر E1 بدمج هذه الموارد في أنظمة الاتصال القائمة على IP الأحدث.
باستخدام بوابة E1، يمكن ربط خطوط معابر PSTN القديمة بـ IPPBX، أو نظام التواصل الموحّد، أو منصة مركز الاتصال، أو منصة التوزيع، أو نظام التسجيل الصوتي. هذا يساعد في حماية الاستثمار الحالي في الاتصالات مع تمكين التوجيه القائم على SIP، والإدارة المركزية، والتوسع المرن للنظام.
بالنسبة لمتكاملي الأنظمة، فإن توصيل أسلاك E1 الصحيح ليس مجرد خطوة تركيب صغيرة. فهو يحدد ما إذا كانت طبقة المعبر الرقمي يمكنها تأسيس اتصال مستقر. بمجرد أن تصبح الطبقة الفيزيائية صحيحة، يمكن أن يسير العمل اللاحق مثل اختيار الساعة، وتكوين الإشارات، وتخطيط الأرقام، والتحكم في التوجيه، واختبار المكالمات بشكل أكثر سلاسة.
الخلاصة النهائية
يعتمد توصيل أسلاك بوابة المعبر الرقمي E1 بشكل أساسي على نوعين من الواجهات الفيزيائية: 120 أوم متوازن RJ45 و 75 أوم غير متوازن BNC. يمكن لمعبر هاتفي E1 نموذجي أن يحمل 30 قناة صوتية، مما يجعله مناسباً للمشاريع الأكبر التي تحتاج إلى وصول مركزي إلى PSTN وموارد أرقام موحّدة.
بالنسبة لتوصيل RJ45 120 أوم، الدبابيس الشائعة الاستخدام هي 1 و 2 و 4 و 5، حيث يُستخدم الدبابيس 1 و 2 للاستقبال والدبابيس 4 و 5 للإرسال. بالنسبة لتوصيل BNC 75 أوم، يُستخدم موصل للاستقبال والآخر للإرسال. في كلتا الحالتين، القاعدة الأساسية هي أن جانب الاستقبال المحلي يجب أن يتصل بجانب الإرسال البعيد، وجانب الإرسال المحلي يجب أن يتصل بجانب الاستقبال البعيد.
عندما تحتاج واجهات 75 أوم و 120 أوم إلى التوصيل، يجب استخدام محول أو كابل تحويل. يجب أن تبقى مسافة الكابل عموماً ضمن 500 متر، ويجب فحص مؤشرات الرابط قبل تكوين الصوت العلوي. يوفر اتصال E1 المستقر الأساس لتكامل صوتي موثوق بين PSTN و IP.
الأسئلة الشائعة
هل منفذ RJ45 الخاص بـ E1 هو نفسه منفذ الإيثرنت؟
لا. قد يبدو الموصل متشابهاً، لكن واجهة RJ45 الخاصة بـ E1 ليست منفذ شبكة إيثرنت. فهي تستخدم دبابيس محددة لأزواج الإرسال والاستقبال وتحمل إشارات معبر رقمية بدلاً من بيانات الإيثرنت.
هل يمكن توصيل خط E1 75 أوم مباشرة بمنفذ E1 120 أوم؟
لا يجب توصيله مباشرة دون تحويل مناسب. يجب استخدام محول من 75 أوم إلى 120 أوم أو كابل تحويل لمطابقة الواجهة الفيزيائية ومتطلبات المعاوقة.
ما الذي يجب فحصه إذا ظل ضوء إنذار E1 مضاءً؟
تحقق مما إذا كان TX و RX متقاطعين بشكل صحيح، وما إذا كان نوع الواجهة متطابقاً، وما إذا كان الموصل مثبتاً بشكل صحيح أو مشدوداً، وما إذا كان خط المزود نشطاً، وما إذا كان منفذ البوابة مهيأً بشكل صحيح.
هل يحدد توصيل أسلاك E1 أرقام الهواتف؟
لا. التوصيل يؤسس فقط الاتصال الفيزيائي للمعبر. يتم تكوين أرقام الهواتف، والتوجيه الوارد، والتوجيه الصادر، ونوع الإشارات، وقواعد المكالمات بشكل منفصل في البوابة أو PBX أو نظام IPPBX.
لماذا يعتبر التوثيق مهماً بعد تشغيل E1؟
قد يتضمن توصيل أسلاك E1 كابلات مخصصة، ومحولات، وألواح توزيع، ونقاط تسليم المزود. يساعد التوثيق الواضح الفنيين المستقبليين على استكشاف الأخطاء بشكل أسرع ويمنع التغييرات العرضية في اتجاه TX/RX أو مطابقة الواجهة.
