تعزيز كابلات الألياف الضوئية المدفونة مباشرةً يشير إلى الإجراءات الهيكلية والمادية والتركيبية المستخدمة لحماية كابلات الألياف الضوئية التي تُدفن في الأرض مباشرةً دون استخدام قنوات أو مواسير مستمرة على طول المسار. ونظرًا لتعرض الكابل لضغط التربة والرطوبة والأحجار والقوارض ومخاطر الحفر وتغيرات درجة الحرارة وحركة الأرض على المدى الطويل، يصبح التعزيز ضروريًا للحفاظ على الأداء البصري وعمر الخدمة.

الكابل الأرضي المُعزَّز ليس مجرد كابل ألياف عادي بغلاف أكثر سمكًا. إنه تصميم حماية متكامل قد يشمل مواد مانعة لتسرب المياه، وعناصر تحمّل، وطبقات تدريع، وبنية مقاومة للضغط، وحماية من القوارض، وعناصر معدنية أو غير معدنية مقاومة للتآكل، وغلاف خارجي متين، وشريط تحذير، وعلامات مسار، وفرشة خندق مناسبة، وإجراءات فحص واعتماد مُختَبَرة. تعتمد طريقة التعزيز المناسبة على حالة التربة، وعمق الدفن، وطريقة السحب، والمخاطر الميكانيكية، والتعرض للرطوبة، وأهمية وصلة الاتصال.

لماذا تحتاج المسارات الأرضية إلى حماية أقوى

قد يبدو التمديد الأرضي أكثر أمانًا من التمديد الهوائي لأن الكابل يكون مخفيًا عن الرياح وأشعة الشمس. لكن في الواقع، تُشكّل التربة مجموعة مختلفة من المخاطر. فقد يتعرض الكابل للضغط بفعل التربة المدكوكة، أو للعصر بالصخور، أو للتلف بأدوات البناء، أو للهجوم من القوارض، أو للسحب أثناء هبوط التربة، أو للتأثر بالمياه التي تبقى حول الغلاف لسنوات عديدة.

على عكس الكابلات المثبتة داخل المواسير، فإن الكابل المدفون مباشرةً تكون المسافة الفاصلة بينه وبين البيئة المحيطة محدودة. وفي حال تعرض الغلاف للتلف، يمكن لرطوبة التربة أن تصل إلى الطبقات الداخلية. وإذا تعرض الكابل للضغط الشديد، فقد تتعرض ألياف الضوء لضياع بسبب الانحناء الدقيق أو الكبير. وإذا كان تأشير المسار ضعيفًا، فقد تؤدي أعمال الحفر المستقبلية إلى قطع الوصلة دون سابق إنذار.

وبالتالي فإن للتعزيز هدفين. الأول هو حماية جسم الكابل من الإجهاد الميكانيكي والبيئي. والثاني هو جعل المسار أكثر أمانًا من حيث التركيب والتحديد والصيانة والإصلاح طوال فترة خدمته.

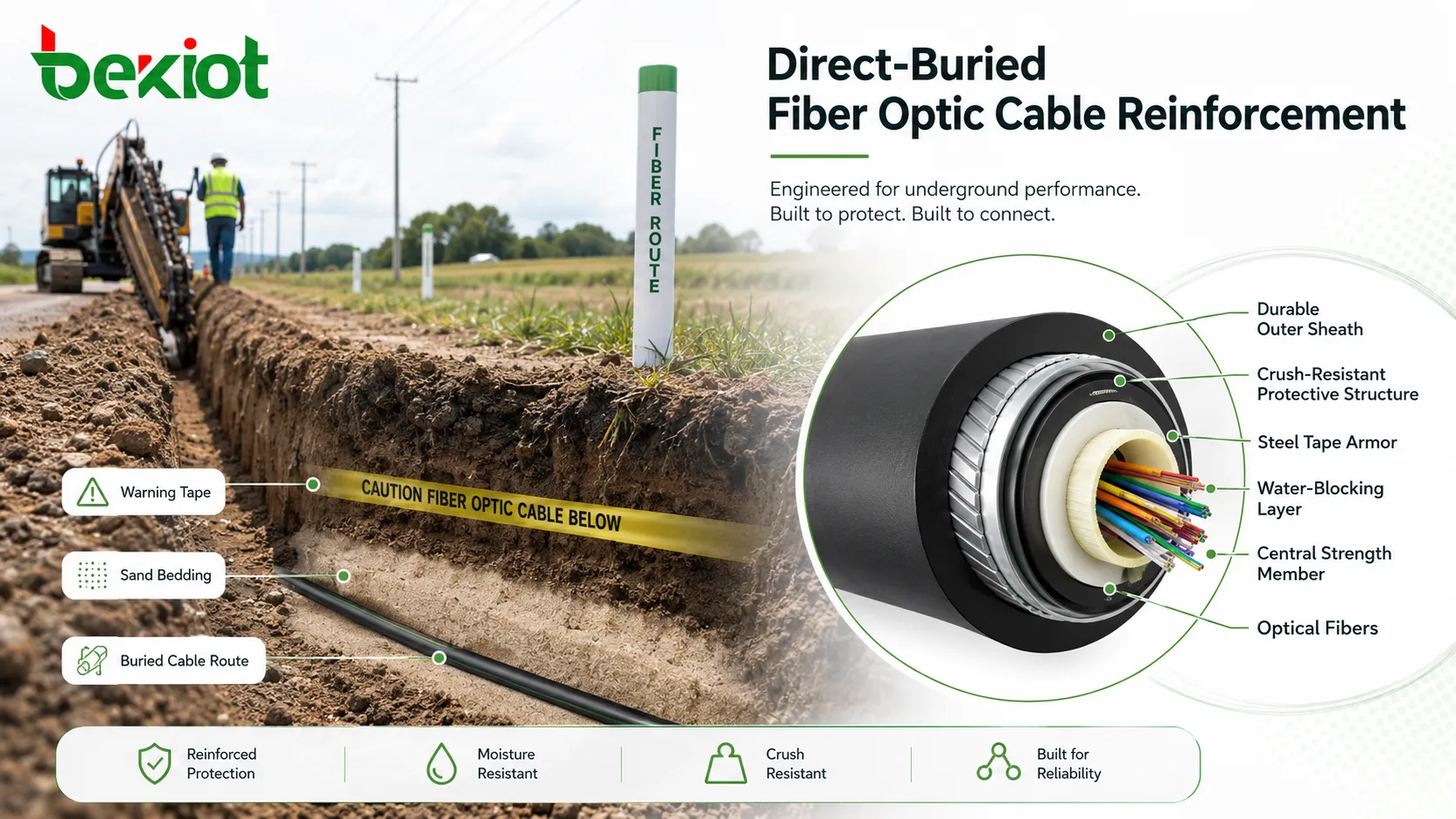

الطبقات الواقية داخل الكابل

الغلاف الخارجي

الغلاف الخارجي هو الحاجز الأول ضد التربة والرطوبة والتآكل وأضرار المناولة. تشمل مواد التغليف الشائعة البولي إيثيلين ومركبات أخرى مخصصة للاستخدام الخارجي. يجب أن يقاوم الغلاف التشقق، والتقادم البيئي، والتآكل الميكانيكي أثناء السحب والمد والردم.

بالنسبة للدفن المباشر، تُعد سماكة الغلاف وجودة مادته عاملين مهمين. فالغلاف الضعيف قد يُقطع بالحجارة الحادة، أو يُخدش أثناء التمديد، أو يتدهور بسبب ظروف التربة طويلة الأمد. في البيئات القاسية، قد يحتاج الغلاف إلى مقاومة محسّنة للتآكل، أو للمواد الكيميائية، أو للنمل الأبيض وفقًا لمخاطر الموقع المحلي.

طبقة التدريع

يُعتبر التدريع من أكثر طرق التعزيز شيوعًا لكابلات الألياف الضوئية الأرضية. وقد يستخدم شريطًا فولاذيًا مموجًا، أو أسلاكًا فولاذية، أو شريط ألمنيوم، أو تدريعًا غير معدني حسب التطبيق. يحسّن التدريع مقاومة الضغط والصدمات وأضرار الحفر وهجمات القوارض.

يوفر التدريع المعدني حماية ميكانيكية قوية لكنه قد يتطلب توصيلًا وتأريضًا واعتبارات للحماية من التآكل ومن الصواعق. ويتجنب التدريع غير المعدني التوصيل الكهربائي وقد يكون مفضّلًا في المناطق التي يكون فيها تعقيد التأريض، أو التآكل، أو المخاوف الكهرومغناطيسية أمورًا مهمة.

عنصر التحمّل

تساعد عناصر التحمّل الكابل على تحمّل إجهاد الشد والانفعال طويل الأمد. قد تُصنع من أسلاك الفولاذ، أو خيوط الأراميد، أو خيوط الزجاج، أو البلاستيك المقوى بالألياف الزجاجية، أو مواد أخرى. ويتمثل دورها في حمل العبء الميكانيكي بحيث لا تتمدد الألياف الضوئية إلى ما يتجاوز الحدود الآمنة.

يجب أن يتوافق عنصر التحمّل مع طريقة التمديد. فالكابل الذي يُسحب عبر مسار طويل، أو يُمد بالحراثة، أو يُركب على أرض غير مستوية قد يحتاج إلى أداء شد أقوى من مقطع قصير يُمد يدويًا.

المادة المانعة لتسرب المياه

يمنع عزل الماء الرطوبة من الانتقال على طول قلب الكابل في حال تضرر الغلاف. ويمكن تحقيق ذلك باستخدام جل الحشو، أو خيوط جافة منتفخة بالماء، أو أشرطة مانعة للماء، أو تراكيب أخرى حاجبة للرطوبة.

غالبًا ما تكون المواد الجافة المانعة للماء أسهل في التعامل أثناء الوصل لأنها تقلل من أعمال تنظيف الجل. قد توفر التصاميم المملوءة بالجل مقاومة قوية للماء لكنها قد تكون أكثر فوضوية أثناء إنهاء الأطراف في الحقل. يعتمد الاختيار على تصميم الكابل، وتفضيلات القائم بالتركيب، ومتطلبات المشروع.

الأنبوب الطليق وحماية الألياف

تستخدم العديد من كابلات الألياف الخارجية بنية الأنبوب الطليق. حيث توضع الألياف الضوئية داخل أنابيب تسمح بحركة محكومة وتحمي الألياف من الإجهاد الخارجي المباشر. ويساعد هذا التصميم في تقليل انتقال الانفعال من غلاف الكابل إلى ألياف الزجاج.

يؤثر هيكل الأنبوب، ومادة الحشو، وعدد الألياف، وتصميم العازل، وترتيب عنصر التحمّل المركزي جميعها على الأداء طويل الأمد. يجب أن يعزز التدعيم الأليافَ الضوئية دون جعل الكابل قاسيًا جدًا بما يعيق التمديد العملي.

يُبنى الكابل الأرضي الموثوق من طبقات دفاع متعددة. يحمي الغلاف الخارجي من التربة، ويقاوم التدريع الهجوم الميكانيكي، ويحمل عنصر التحمّل قوة الشد، ويحد عزل الماء من تسرب الرطوبة.

طرق التعزيز الميكانيكية

التدريع بشريط الفولاذ

يُستخدم التدريع بشريط الفولاذ المموج على نطاق واسع في كابلات الألياف الضوئية للدفن المباشر. يحسّن الهيكل المموج المرونة مع توفير مقاومة للضغط والصدمات الخارجية. كما يشكل حاجزًا ماديًا ضد القوارض وملامسة الأدوات العرضية.

التدريع بشريط الفولاذ مناسب للعديد من المسارات الأرضية العامة، لكن يجب حمايته من التآكل. يجب أن يبقى غلاف الكابل سليمًا، وأن يتجنب التمديد إتلاف الغلاف. وإذا كان المسار ذا قابلية عالية لتآكل التربة، فيجب مراجعة تصميم الكابل ومتطلبات الحماية المعدنية بعناية.

التدريع بأسلاك الفولاذ

يوفر التدريع بأسلاك الفولاذ حماية شد قوية وحماية ميكانيكية، خصوصًا للمسارات الصعبة، والأرض غير المستقرة، والمنحدرات الشديدة، ومعابر الأنهار، والمواقع التي قد يكون فيها السحب أو الحمل الخارجي أعلى. ويمكنه تحسين مقاومة التمدد والضغط الموضعي.

العيب هو زيادة الوزن، وكبر نصف قطر الانحناء، وصعوبة المناولة. يجب على فرق التمديد اتباع حدود المصنع لقوة السحب ونصف قطر الانحناء لتجنب إتلاف الكابل.

التعزيز غير المعدني

قد يشمل التعزيز غير المعدني خيوط الأراميد، أو خيوط الزجاج، أو قضبان الألياف الزجاجية، أو طبقات بوليمر مقواة. يمكن لهذه المواد تحسين قوة الشد ومقاومة القوارض دون إنشاء مسار معدني موصل.

هذا مفيد في بيئات مرافق الطاقة، والمناطق المعرضة للصواعق، وممرات السكك الحديدية، أو المواقع التي يصعب فيها تأريض التدريع المعدني. قد تقلل التصاميم غير المعدنية أيضًا من مشاكل التآكل، لكن يجب أن تتوافق القوة الميكانيكية مع ظروف المسار.

بناء الغلاف المزدوج

تستخدم بعض تصاميم الدفن المباشر أغلفة مزدوجة أو طبقات حماية إضافية. يمكن للغلاف الثاني تحسين مقاومة التآكل، والحماية من الرطوبة، والمتانة الميكانيكية. كما قد يساعد في عزل التدريع عن البيئة المحيطة.

يمكن أن يزيد بناء الغلاف المزدوج من قطر الكابل وقساوته. يجب على المصممين التأكد من إمكانية تمديد الكابل ضمن متطلبات نصف قطر الانحناء، والسحب، وأغلفة الوصلات.

التصميم المقاوم للقوارض

تُعد أضرار القوارض خطرًا شائعًا في المسارات الريفية والزراعية والحرجية وممرات المرافق. قد يشمل التعزيز تدريعًا معدنيًا، أو خيوطًا زجاجية، أو طبقات بوليمر صلبة، أو مواد تغليف خاصة مصممة لردع القضم.

لا ينبغي افتراض أن أي تصميم محصن تمامًا في جميع الظروف. إذا كان نشاط القوارض مرتفعًا، فيجب أيضًا النظر في اختيار المسار، والعمق، والألواح الواقية، والمواسير في المقاطع الضعيفة، واستراتيجية الفحص.

إجراءات الحماية على مستوى المسار

بناء الكابل القوي ليس سوى جزء من الحل. فالدفن المباشر يعتمد أيضًا على هندسة المسار. يمكن أن يؤدي الإعداد السيئ للخندق إلى إتلاف حتى الكابل عالي الجودة. تُعد الفرشة المناسبة، والردم، والعمق، والفصل، وشريط التحذير، وتأشير المسار أمورًا بالغة الأهمية للحماية على المدى الطويل.

في العديد من المشاريع، تحدث الأعطال الأكثر خطورة بسبب أخطاء التمديد وليس عيوب تصنيع الكابل. فوجود أحجار حادة تحت الكابل، أو قوة سحب مفرطة، أو انحناءات ضيقة، أو رصّ سيئ، أو فقدان شريط التحذير، أو مسارات غير موثقة، جميعها يمكن أن تخلق مشاكل مستقبلية.

يجب تخطيط الحماية على مستوى المسار قبل وصول الكابل. وينبغي أن يحدد المشروع عمق الخندق، ومادة الفرشة، وطرق العبور، وحماية الطرق، وأعمدة التأشير، وتخزين الأطوال الزائدة، ومواقع علب الوصل، ومتطلبات التوثيق كما هو منفذ.

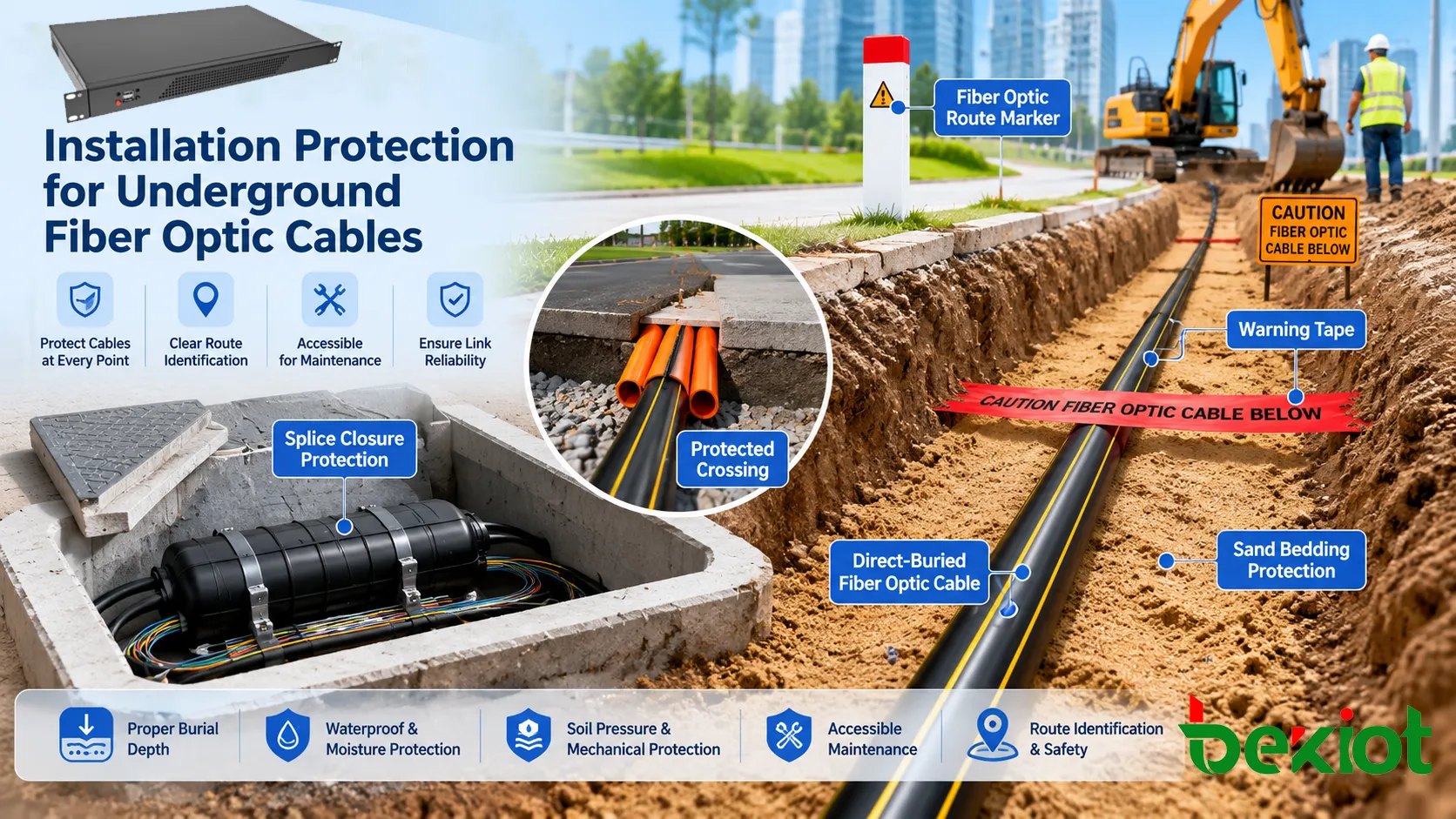

تصميم الخندق ومتطلبات التمديد

عمق الدفن

يجب أن يتبع عمق الدفن الأكواد المحلية، ومواصفات المشروع، ومتطلبات مالك المرفق، وتقييم مخاطر الموقع. قد تحتاج المناطق المعرضة لأحمال المركبات، أو النشاط الزراعي، أو تقاطعات الطرق، أو مخاطر الإنشاءات المستقبلية إلى دفن أعمق أو حماية ميكانيكية إضافية.

لا ينبغي التعامل مع العمق كرقم عالمي واحد. فقد يحتاج الكابل المار تحت رصيف، أو منطقة خضراء، أو كتف طريق سريع، أو ساحة صناعية، أو ممر سكة حديد إلى حماية مختلفة. يجب على المصممين التأكد من المتطلبات المحلية قبل البناء.

الفرشة والردم

يجب وضع الكابل على مادة فرشة مناسبة لا تحتوي على أحجار حادة، أو حطام بناء، أو شظايا معدنية، أو أجسام صلبة. غالبًا ما يُستخدم الرمل أو التربة المنخولة لتقليل الضغط النقطي على غلاف الكابل.

يجب وضع الردم بعناية. فإسقاط الأحجار الكبيرة مباشرة أو الرص بقوة فوق الكابل يمكن أن يتلف الغلاف أو يشوه بنية الكابل. يجب أن يتبع الرص المتطلبات المدنية مع حماية الكابل من الضغط الموضعي المفرط.

شريط التحذير وعلامات المسار

يُركب شريط التحذير فوق الكابل لتنبيه الحفارين المستقبليين قبل أن يصلوا إلى عمق الكابل. في بعض المسارات، يمكن استخدام شريط قابل للكشف، أو أعمدة تأشير، أو علامات إلكترونية، أو أسلاك تتبع لتحسين تحديد موقع المسار.

علامات المسار مهمة بشكل خاص في المسارات الطويلة، والريفية، والصناعية، وممرات المرافق. فالكابل المدفون دون سجلات وعلامات واضحة يكون أكثر عرضة للتلف العرضي أثناء الإنشاءات اللاحقة.

العبورات والمقاطع عالية الخطورة

غالبًا ما تتطلب تقاطعات الطرق والسكك الحديدية وقنوات التصريف ومداخل المباني ومداخل الجسور ونقاط تقاطع المرافق حماية إضافية. حتى لو كان معظم المسار مدفونًا مباشرة، فقد تستخدم هذه المقاطع مواسير، أو أنابيب فولاذية، أو حماية خرسانية، أو حفرًا اتجاهيًا، أو بلاطات حماية.

يجب أن يراعي تصميم العبور الحمولة، والاهتزاز، وهبوط التربة، وإمكانية الوصول للإصلاح، وأعمال الحفر المستقبلية. ولا ينبغي إجبار الكابل على الانحناء بشكل حاد عند نقاط الدخول والخروج.

حماية الأطوال الزائدة والوصلات

يجب حماية حلقات الطول الزائد وأغلفة الوصلات من الماء وضغط التربة والأضرار الميكانيكية. ينبغي تثبيت حفر الوصلات، وغرف التفتيش اليدوية، وأغلفة الوصل، ونقاط الانتقال بحيث تبقى قابلة للوصول لأعمال الصيانة.

غالبًا ما تصبح الوصلات ضعيفة الحماية نقاط ضعف. فحتى لو كان مقطع الكابل معززًا جيدًا، فإن غلاف الوصلة التالف أو صندوق الوصل المغمور بالمياه يمكن أن يقطع الرابط بأكمله.

اعتبارات المعايير والاختبار

الأداء الميكانيكي

عادةً ما تُقيّم الكابلات المدفونة مباشرةً من حيث قوة الشد، ومقاومة الضغط، ومقاومة الصدمات، والانحناء المتكرر، والالتواء، والأداء المتعلق بالتآكل. وتساعد هذه الاختبارات في التحقق مما إذا كان الكابل قادرًا على النجاة من التمديد والإجهاد الأرضي طويل الأمد.

يجب أن تأتي القيم المطلوبة من مواصفات المشروع، ومعيار الكابل، وورقة بيانات المصنع. فقد لا يمتلك الكابل المناسب للاستخدام العادي في المواسير الخارجية مقاومة ضغط أو صدمات كافية للدفن المباشر.

اختراق المياه

يتحقق اختبار اختراق المياه مما إذا كان بإمكان الماء الانتقال على طول قلب الكابل في ظل ظروف محددة. هذا مهم لأن نقطة تضرر صغيرة في الغلاف يمكن أن تتحول إلى مشكلة رطوبة بعيدة المدى إذا هاجرت المياه داخل الكابل.

بالنسبة للمسارات الأرضية، يجب مراجعة أداء عزل الماء إلى جانب جودة الغلاف، وإحكام الوصلات، وحماية الأغلفة، وإحكام نهايات الكابل. يجب أن يمنع الرابط بأكمله حركة الرطوبة، وليس فقط طول الكابل المصنعي.

درجة الحرارة والتقادم البيئي

قد تُختبر الكابلات الخارجية من حيث التدوير الحراري، والانحناء في درجة حرارة منخفضة، والتشغيل في درجة حرارة مرتفعة، وتقادم المواد. تكون تغيرات درجة حرارة التربة عادةً أقل حدة من المسارات الهوائية المكشوفة، لكن الكابلات الأرضية قد تواجه تباينًا فصليًا، وظروف تجمد وذوبان، أو حرارة من مرافق قريبة.

يجب أن يتوافق الاختبار البيئي مع المناخ المحلي وظروف التمديد. فقد يتطلب الدفن في المناطق الباردة، أو التربة الصحراوية، أو مناطق المصانع الكيميائية، أو ظروف الأرض الساحلية اهتمامًا مختلفًا بالمواد.

الأداء البصري

يجب ألا يؤثر التعزيز على الأداء البصري. بعد الاختبارات الميكانيكية والبيئية، ينبغي أن يبقى التوهين ضمن الحدود المقبولة. يمكن أن يتسبب الضغط المفرط، أو الانحناء، أو إجهاد الشد في زيادة الضياع حتى عندما يبدو الكابل سليمًا ماديًا.

يجب أن يشمل اختبار الاعتماد فحصًا بجهاز قياس انعكاس المجال الزمني البصري (OTDR)، واختبار ضياع الإدخال، وفحص سطوح الأطراف، والمقارنة مع الميزانيات التصميمية. ينبغي تخزين نتائج الاختبار كسجلات أساسية لاستكشاف الأخطاء في المستقبل.

التوصيل والتأريض

إذا كان الكابل يحتوي على تدريع معدني، أو عناصر تحمّل معدنية، أو سلك تتبع، أو حماية موصلة، فيجب مراجعة متطلبات التوصيل والتأريض. قد تخلق العناصر المعدنية اعتبارات تتعلق بالصواعق، أو تيار العطل، أو الفولتية المستحثة، أو السلامة وفقًا للمسار.

يجب أن يتبع تصميم التأريض الأكواد الكهربائية وأكواد الاتصالات المطبقة. قد يقلل الكابل غير المعدني من هذه المخاوف، لكنه قد يظل بحاجة إلى حلول تحديد مواقع إذا كان يجب تتبع المسار لاحقًا.

دليل اختيار المواد

التطبيقات في الشبكات الخارجية

مسارات النفاذ للاتصالات

يُستخدم الكابل المُعزَّز للدفن المباشر في شبكات النفاذ عندما يكون إنشاء المواسير غير عملي أو غير مجدٍ اقتصاديًا. ويمكنه ربط المستخدمين الريفيين، والتجمعات الصغيرة، وكبائن roadside، ومواقع المحطات القاعدية، ونقاط الخدمة البعيدة.

في هذه المسارات، يقلل التعزيز من خطر ضغط التربة، وتسرّب الرطوبة، والأضرار العرضية. وتُعد علامات المسار الواضحة والسجلات كما هي منفذة أمورًا بالغة الأهمية لأن أعمال الحفر المستقبلية قد تحدث بعد فترة طويلة من التمديد.

الممرات الصناعية وممرات المرافق

غالبًا ما تتطلب المدن الصناعية، والمناجم، ومحطات الطاقة، ومواقع النفط والغاز، ومنشآت معالجة المياه، وممرات المرافق روابط اتصالات أرضية قوية. وقد تنطوي هذه البيئات على مركبات ثقيلة، وتعرض للمواد الكيميائية، واهتزازات، وأعمال صيانة متكررة.

يجب أن يقترن التعزيز بتخطيط المسار. وينبغي أن تتجنب الكابلات مناطق الحفر عالية الخطورة حيثما أمكن، كما ينبغي استخدام عبورات محمية قرب الطرق، وحوامل الأنابيب، وخنادق الكابلات، وساحات المعدات.

البنية التحتية للنقل

تستخدم السكك الحديدية، والطرق السريعة، والأنفاق، والموانئ، والمطارات الألياف الأرضية للإشارات، والمراقبة، والاتصالات، والتحكم، والتذاكر، وأنظمة المراقبة. يمكن أن يؤثر انقطاع الخدمة على السلامة والعمليات.

غالبًا ما تحتاج هذه المشاريع إلى رقابة أكثر صرامة على التمديد، وتوثيق للمسار، ومواسير احتياطية عند العبورات، وفصل واضح عن الطاقة، والصرف الصحي، والمرافق الأخرى.

شبكات OSP الجامعية والمؤسسية

قد تستخدم الجامعات الكبيرة، والمصانع، والمستشفيات، والجامعات، ومدن الخدمات اللوجستية، والمنشآت الحكومية الألياف المدفونة مباشرة بين المباني أو الكبائن الخارجية النائية. تتطلب شبكات التمديدات الخارجية المملوكة للعميل تخطيطًا دقيقًا لأن المؤسسة قد تكون مسؤولة عن كل من التمديد والصيانة طويلة الأمد.

في بيئات الجامعات، ينبغي اختيار الكابل المُعزَّز مع تصميم الممرات، وسياسة التأريض، وإمكانية الوصول للصيانة، ووضع البطاقات التعريفية، وتكرار الشبكة.

أخطاء التمديد الشائعة

استخدام كابل غير مخصص للدفن

لا ينبغي دفن الكابل المخصص للاستخدام الداخلي أو داخل المواسير مباشرةً ما لم تؤكد الشركة المصنعة ومواصفات المشروع بوضوح أنه مناسب لذلك. فقد يفتقر الكابل غير المخصص للدفن إلى التدريع، أو عزل الماء، أو مقاومة الضغط، أو مادة الغلاف المناسبة.

يمكن أن يؤدي استخدام نوع الكابل الخاطئ إلى تقليل عمر الخدمة ويجعل الضمان أو الاعتماد صعبًا.

تجاهل نصف قطر الانحناء

يمكن أن تكون الكابلات المُعزَّزة أقسى من الكابلات العادية. إذا أجبر القائمون بالتركيب الكابل على الانحناء حول زوايا حادة، فقد يزداد الضياع البصري أو تتضرر البنى الداخلية.

يجب احترام الحد الأدنى لنصف قطر الانحناء أثناء السحب والمد والوصل والوضع النهائي.

الإعداد السيئ للخندق

يمكن أن تؤدي الأحجار الحادة، وقيعان الخنادق غير المستوية، والحطام، والفرشة السيئة إلى إتلاف الكابل فورًا أو خلق نقاط ضغط تسبب عطلًا طويل الأمد.

يجب فحص الخندق قبل وضع الكابل، والتحكم في الردم حول منطقة الكابل.

سجلات المسار المفقودة

يمكن أن يكون الكابل مُركبًا بشكل جيد لكنه يظل معرضًا للفقد بسبب الحفر المستقبلي إذا كانت السجلات سيئة. فغياب خرائط المسار، أو أعمدة التأشير، أو شريط التحذير، أو العناصر القابلة للكشف يخلق خطر إصلاح لا داعي له.

يجب أن تسجل المخططات كما هي منفذة مسار الكابل، وعمقه، ومواقع الوصلات، ونقاط العبور، والعلامات، ومواقع الأطوال الزائدة.

حماية الوصلات الضعيفة

تُعد الوصلات، والأغلفة، ونقاط التفريع مواقع أعطال شائعة. إذا لم تكن محكمة الإغلاق، ومدعومة، وقابلة للوصول، فقد تتسبب الرطوبة والإجهاد الميكانيكي في انقطاعات مستقبلية.

يجب التعامل مع حماية الوصلات كجزء من استراتيجية تعزيز الكابل، وليس كفكرة لاحقة منفصلة.

أقوى كابل يمكن أن يفشل إذا كانت إدارة الخندق، والفرشة، وحماية الوصلات، وتأشير المسار، واختبارات الاعتماد سيئة.

الاعتماد والتوثيق

بعد التمديد، يجب فحص المسار قبل الاعتماد النهائي. قد يشمل الفحص سجلات الخندق، والتحقق من عمق الدفن، وتأكيد شريط التحذير، والتحقق من العلامات، وفحص غلاف الوصلات، وإحكام مدخل الكابل، ومراجعة توثيق المسار.

يجب أن يؤسس الاختبار البصري خط أساس. ينبغي حفظ مسارات OTDR، ونتائج ضياع الإدخال، وتحديد الألياف، وضياع الوصلات، وفحص الموصلات، وسجلات الاستمرارية من الطرف إلى الطرف للصيانة المستقبلية. تساعد هذه السجلات الفنيين في مقارنة الأعطال المستقبلية بالحالة الأصلية.

يجب أن يتضمن التوثيق نوع الكابل، وعدد الألياف، وأرقام البكرات، ومخططات المسار، ومواقع الوصلات، وتخزين الأطوال الزائدة، ونتائج الاختبار، وسجلات التأريض، وأي انحرافات عن التصميم الأصلي. التوثيق الجيد يقلل وقت الإصلاح عند حدوث الضرر بعد سنوات.

الصيانة والمعولية طويلة الأمد

تتطلب المسارات المدفونة مباشرة مراجعة دورية حتى عندما تعمل بشكل طبيعي. يجب على فرق الصيانة مراقبة تغييرات المسار، والإنشاءات القريبة، وتآكل التربة، والفيضانات، وتوسعات الطرق، وأعمال المرافق، ونشاط الحفر غير المصرح به.

إذا عبر المسار مناطق عالية الخطورة، فيجب فحص أعمدة التأشير وعلامات التحذير بانتظام. بعد أعمال مدنية كبيرة قرب المسار، يجب اختبار رابط الألياف للتأكد من عدم تغير الأداء البصري.

بالنسبة للشبكات الحرجة، فإن تنويع المسارات مهم. فالكابل المُعزَّز يقلل من احتمال العطل، لكنه لا يستطيع إزالة جميع المخاطر. قد تكون هناك حاجة إلى مسار ثانٍ، أو طوبولوجيا حلقية، أو مسار اتصال احتياطي عندما تكون استمرارية الخدمة أساسية.

الأسئلة الشائعة

هل يمكن استخدام كابل المواسير للدفن المباشر؟

فقط إذا أكدت الشركة المصنعة للكابل ومواصفات المشروع أن الكابل مُصنف للدفن المباشر. تفتقر العديد من كابلات المواسير إلى التدريع الكافي، أو عزل الماء، أو مقاومة الضغط اللازمة لملامسة التربة المباشرة.

هل التدريع المعدني أفضل دائمًا من الحماية غير المعدنية؟

لا. يوفر التدريع المعدني حماية ميكانيكية قوية وضد القوارض، لكنه قد يتطلب تخطيطًا للتأريض والحماية من التآكل. قد تكون التصاميم غير المعدنية أفضل عندما يكون العزل الكهربائي أو مقاومة التآكل أكثر أهمية.

ما الذي يسبب الضياع البصري بعد الدفن؟

تشمل الأسباب الشائعة الانحناء المفرط، والضغط، والسحب بما يتجاوز قوة الشد المقننة، والفرشة السيئة، والأحجار الحادة، وإجهاد الوصلات، ودخول المياه، أو حركة الكابل بعد الردم.

لماذا نحتاج إلى شريط تحذير إذا كان الكابل مُدرعًا بالفعل؟

يمكن للتدريع أن يقلل من خطر الضرر، لكنه لا يمنع الحفار من قطع المسار. ينبه شريط التحذير العمال قبل أن يصلوا إلى الكابل ويقلل من خطر الاصطدام العرضي.

ما هي السجلات التي يجب الاحتفاظ بها بعد التمديد؟

احتفظ بمخططات المسار كما هي منفذة، وسجلات أعماق الدفن، ومواقع الوصلات، وورقات بيانات الكابل، وأرقام البكرات، وتفاصيل التأريض، ومسارات OTDR، ونتائج ضياع الإدخال، وسجلات الوصلات، ومعلومات مواقع العلامات.
