الترددات المتعددة ثنائية النغمة، ويشار إليها عادةً بالاختصار DTMF، هي طريقة إشارات صوتية تستخدم زوجًا من النغمات لتمثيل إدخال لوحة المفاتيح. عندما يضغط المستخدم على مفتاح في لوحة مفاتيح الهاتف، يولد النظام ترددين في الوقت نفسه: أحدهما من مجموعة الترددات المنخفضة والآخر من مجموعة الترددات العالية. يكتشف النظام المستقبل هذا الزوج من النغمات ويحوله إلى رقم أو رمز أو أمر تحكم.

على الرغم من ارتباط DTMF الوثيق بالهاتف التقليدي، فإنه لا يزال مهمًا في سيناريوهات الاتصال والتحكم الحديثة. فقد تعتمد أنظمة الاستجابة الصوتية التفاعلية، وتوجيه المكالمات، والتحكم في الدخول، والتحكم عن بُعد، وأنظمة الصوت القائمة على SIP، وتقارير الإنذار، ومنصات التشغيل، وبوابات الراديو، وأنظمة الواجهات القديمة على التعرف إلى النغمات. وتأتي قيمته طويلة الأمد من فكرة بسيطة: يمكن للأوامر أن تنتقل عبر مسار صوتي عادي من دون الحاجة إلى قناة بيانات منفصلة.

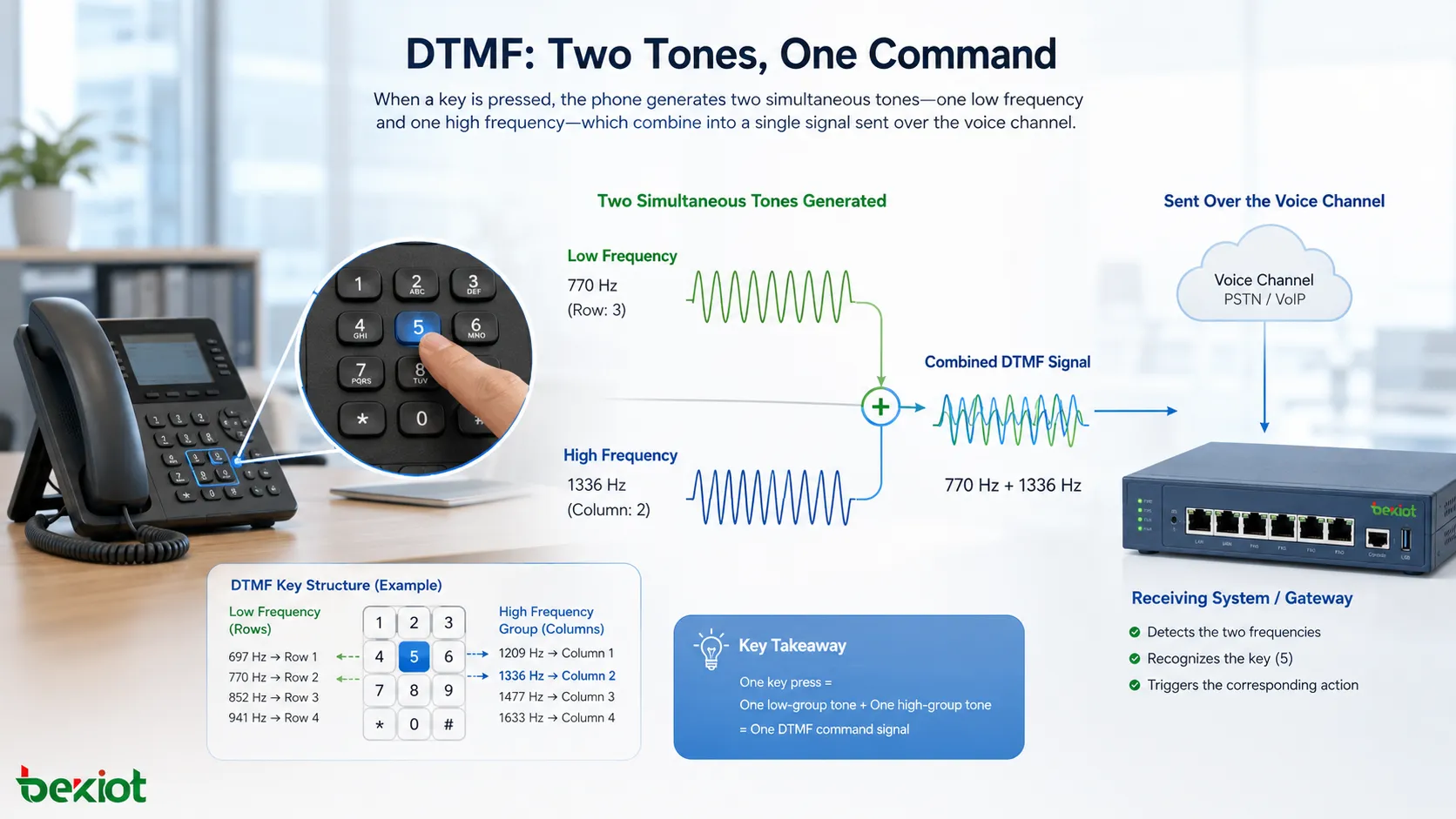

لماذا تُستخدم تردداتان

أهم ميزة في التصميم هي استخدام نغمتين في الوقت نفسه. يمثل كل مفتاح صالح ترددًا واحدًا من المجموعة المنخفضة وترددًا واحدًا من المجموعة العالية. وهذا يقلل احتمال أن تُفسَّر الأصوات البشرية أو الضوضاء الخلفية أو ضوضاء الخط أو الموسيقى على أنها أمر لوحة مفاتيح صالح.

النغمة المفردة أسهل في التقليد بصورة غير مقصودة. فالكلام البشري يحتوي على مكونات ترددية كثيرة ومتغيرة، وقد تتداخل بعض الحروف الصوتية أو الضوضاء مع ترددات منفردة. أما بنية النغمتين فتجعل التعرف أكثر انتقائية، لأن المستقبل يتوقع زوجًا محددًا وعلاقة سعة صحيحة ومدة ثابتة.

يمنح هذا التصميم DTMF ميزة صوتية واضحة: فهو بسيط بما يكفي للمرور عبر قنوات بجودة صوتية، ومنظم بما يكفي لفك ترميزه بثقة بواسطة المرشحات أو معالجات الإشارة الرقمية أو خوارزميات البرامج.

بنية الإشارة وربط المفاتيح

تستخدم لوحة المفاتيح القياسية مجموعات ترددات بدلًا من نغمات عشوائية. تشمل المجموعة المنخفضة 697 Hz و770 Hz و852 Hz و941 Hz. وتشمل المجموعة العالية 1209 Hz و1336 Hz و1477 Hz و1633 Hz. تستخدم لوحة مفاتيح الهاتف العادية غالبًا الأعمدة الثلاثة الأولى من الترددات العالية للأرقام 0–9 والنجمة والمربع. ويُستخدم العمود الرابع للحروف A وB وC وD في التطبيقات الموسعة.

على سبيل المثال، يؤدي الضغط على “1” إلى توليد 697 Hz و1209 Hz معًا. ويؤدي الضغط على “5” إلى توليد 770 Hz و1336 Hz. أما الضغط على “0” فيولد 941 Hz و1336 Hz. يحدد المستقبل النغمة المنخفضة، ثم النغمة العالية، ويتحقق من صحة التركيبة، ثم يبلّغ عن المفتاح المقابل.

تجعل هذه البنية الشبكية النظام قابلًا للتنبؤ. كما تسمح لوحدات فك الترميز برفض التركيبات غير الصالحة. فإذا ظهرت نغمتان منخفضتان من دون نغمة عالية، أو إذا لم يكن التردد المكتشف ضمن المجموعة المتوقعة، يمكن تجاهل الإشارة.

الميزة الصوتية داخل قنوات الصوت

صُمم DTMF لكي ينتقل عبر مسارات الصوت، وهذا أحد أسباب انتشاره الواسع. تقع النغمات ضمن النطاق المسموع ويمكنها المرور عبر كثير من دوائر الهاتف، والخطوط التناظرية، وأنظمة PBX، وبوابات الصوت، ووصلات الراديو، وسلاسل معالجة الصوت.

لا تحتاج الإشارة إلى نطاق ترددي عالٍ. ولا تحتاج إلى تضمين معقد. يمكن نقلها كصوت وفك ترميزها من الصوت. وهذا يجعلها عملية في الأنظمة التي يتوفر فيها الصوت بالفعل بينما لا تكون الإشارات الرقمية متاحة مباشرة.

في كثير من الأنظمة الواقعية، تكون هذه التوافقية أهم من الكفاءة النظرية. فالأمر الذي يستطيع الانتقال عبر مسار صوتي موجود قد يكون أسهل في النشر من بروتوكول تحكم منفصل يتطلب بنية إشارات جديدة.

ثبات التعرف

تفصل بين أزواج النغمات مسافات كافية تسمح بالكشف الموثوق. يستطيع المستقبل استخدام مرشحات أو تحليل ترددي رقمي لتحديد ما إذا كانت المكونات المنخفضة والعالية المتوقعة موجودة. كما يمكنه فحص مدة النغمة وتوقيت التوقف ومستويات السعة.

يعتمد التعرف الموثوق على عدة شروط. يجب أن تستمر النغمة مدة كافية. ويجب أن تكون الترددات دقيقة بما يكفي. ولا ينبغي لمسار الصوت أن يشوه الإشارة أو يضغطها بشدة. كما يجب ألا تطغى الضوضاء على زوج النغمات. وينبغي للمستقبل رفض النبضات القصيرة العرضية.

بالمقارنة مع التعرف إلى الكلام أو التفسير الصوتي المعقد، فإن التعرف إلى DTMF أبسط بكثير. لا يحتاج مفكك الترميز إلى فهم اللغة أو القواعد أو لهجة المتحدث أو معنى الجملة. يكفيه اكتشاف زوج نغمات معروف.

مقاومة الالتباس مع الكلام العادي

لا يتمتع DTMF بحصانة كاملة ضد الكشف الخاطئ، لكن بنيته تساعد على تقليل الالتباس مع الكلام العادي. فالكلام ديناميكي وغير منتظم، بينما يكون زوج النغمات الصحيح ثابتًا ومحدد التردد. ويمكن لوحدة فك الترميز أن تشترط وجود زوج منخفض-عالٍ صالح لمدة دنيا محددة قبل قبول المفتاح.

لهذا يمكن استخدام DTMF أثناء جلسات الصوت. يستطيع المتصل أن يتحدث ويستمع إلى التعليمات ثم يضغط المفاتيح. يستمع النظام إلى أنماط النغمات بدلًا من محاولة تحليل المحادثة كلها.

ومع ذلك، قد يحدث talk-off عندما يشبه الكلام مصادفةً زوج نغمات صالحًا بدرجة كافية. يتضمن التصميم الجيد لوحدة فك الترميز وقت حماية، وتحمّلًا لـ twist، وتحمّلًا للتردد، ومنطقًا لرفض الكلام لتقليل هذا الخطر.

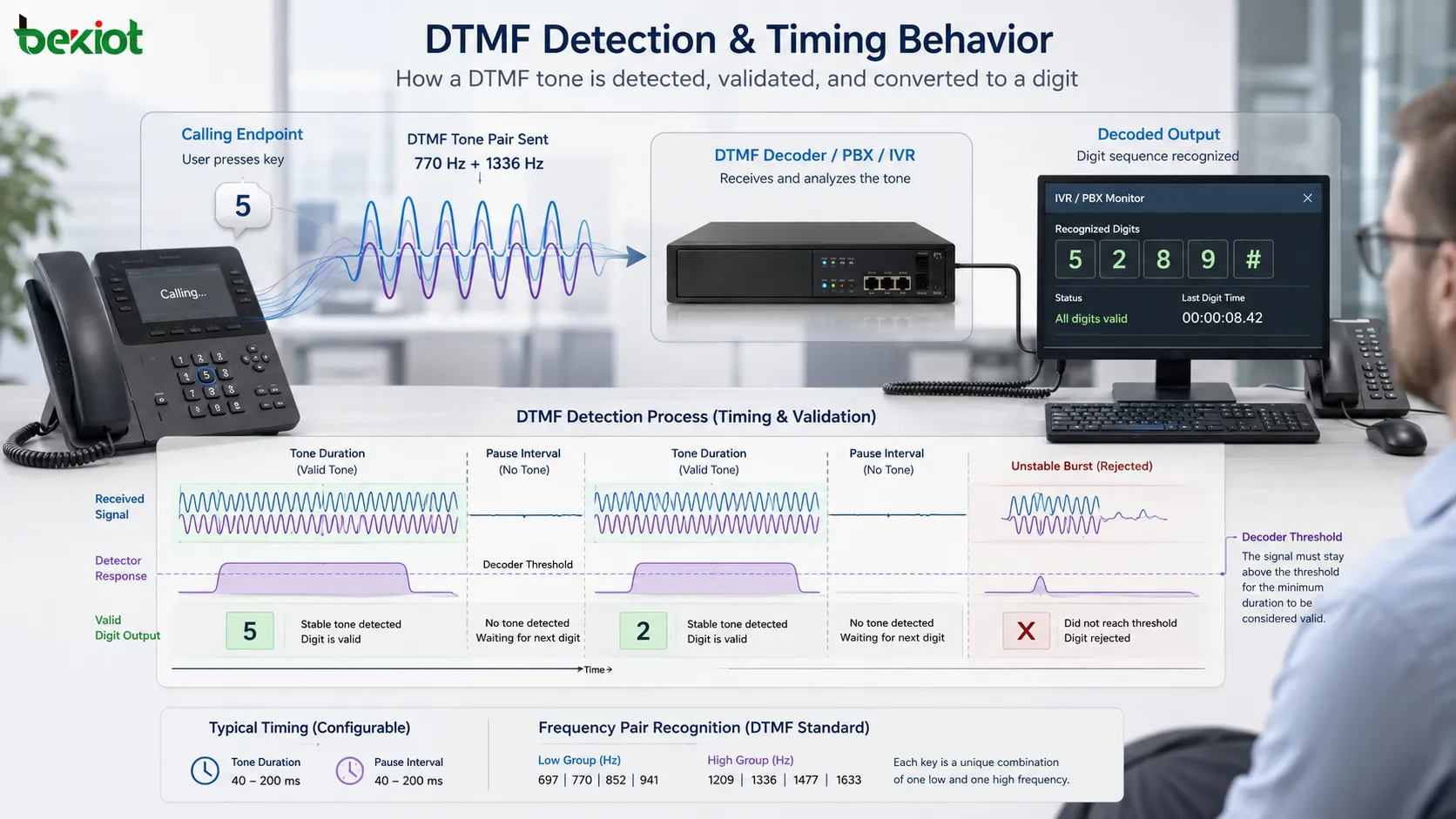

مدة النغمة وسلوك التوقيت

المدة مهمة لأن الإشارات القصيرة جدًا قد تكون ضوضاء أو نقرات أو آثار ضغط أو أصواتًا عرضية. عادةً ما يشترط المستقبل بقاء النغمة صالحة لفترة دنيا قبل الإبلاغ عن رقم.

كما أن زمن التوقف بين الأرقام مهم. فإذا أُرسلت الأرقام بسرعة كبيرة، قد يفقد المستقبل رقمًا أو يدمج الأحداث بشكل خاطئ. وإذا كان التوقف طويلًا جدًا، فقد تعدّها التطبيقات المستقبلة إدخالًا غير مكتمل أو تنهي الانتظار بسبب المهلة.

في الأنظمة العملية، يجب اختبار توقيت DTMF عبر كامل مسار الصوت. فالنغمة التي تتولد بشكل صحيح عند طرف ما قد تُقصّر أو تُقطع أو تتأخر أو تتشوه في جزء آخر من مسار الإرسال.

Twist وتوازن المستوى

يصف Twist فرق المستوى بين المكوّن منخفض التردد والمكوّن عالي التردد. في مسار صوت حقيقي، قد تصبح إحدى مجموعتي التردد أقوى أو أضعف من الأخرى. إذا أصبح الفرق كبيرًا جدًا، فقد تفشل وحدة فك الترميز في التعرف إلى الزوج بشكل صحيح.

تتحمل الأنظمة الجيدة فرق مستوى معقولًا مع رفض التركيبات غير الواقعية. وهذا مهم لأن خطوط الهاتف، وبرامج الترميز، والمكبرات، والميكروفونات، والسماعات، والبوابات يمكن أن تغير الاستجابة الترددية.

يؤثر توازن المستوى أيضًا في تجربة المستخدم. فإذا كانت النغمات ضعيفة جدًا فقد يفوتها المستقبل، وإذا كانت قوية جدًا فقد تتعرض للقص أو التشوه. لذلك يُعد تخطيط الكسب جزءًا من النشر الموثوق.

التوافق مع الأنظمة التناظرية والرقمية

إحدى مزايا DTMF قدرته على الربط بين الأنظمة القديمة والحديثة. يمكن أن يعمل على خطوط الهاتف التناظرية، وأنظمة PBX الرقمية، وبوابات VoIP، ونقاط SIP الطرفية، ووصلات الراديو، ومسارات التحكم الصوتية إذا نُقل الصوت بدقة كافية.

في أنظمة VoIP، يمكن نقل DTMF بطرق مختلفة. فقد يُرسل كصوت داخل النطاق، أو كأحداث RTP، أو عبر رسائل إشارات حسب إعداد النظام. ولكل طريقة سلوك مختلف واعتبارات توافق مختلفة.

الصوت داخل النطاق بسيط من الناحية المفهومية لأن النغمات تنتقل كصوت. لكنه قد يتأثر ببرامج ترميز الصوت والضغط وإلغاء الصدى وفقدان الحزم وكبح الضوضاء. وقد تكون الطرق خارج النطاق أكثر موثوقية في شبكات IP عندما تدعمها كل الأجهزة بشكل صحيح.

طرق النقل الشائعة في صوت IP

في أنظمة الصوت الحديثة القائمة على الحزم، يمكن نقل DTMF بطرق عدة. يرسل النقل داخل النطاق النغمات الفعلية داخل تدفق الصوت. وتمثل أحداث RTP الرقم كحدث خاص في مسار الوسائط. أما SIP INFO فيرسل معلومات الرقم عبر رسائل إشارات SIP.

توجد كل طريقة لأن الشبكات الواقعية لها متطلبات مختلفة. يكون الصوت داخل النطاق مفيدًا عندما يتوقع المستقبل سماع النغمات الفعلية. ويمكن لأحداث RTP أن تتجنب التشوه الناتج عن برامج الترميز. وقد يكون SIP INFO مفيدًا في بعض بيئات خوادم التطبيقات، لكنه يعتمد على دعم الإشارات وقابلية التشغيل البيني.

عدم التطابق بين الأطراف مشكلة شائعة. فإذا أرسل أحد الجانبين أحداث RTP بينما يتوقع الجانب الآخر نغمات داخل النطاق، فقد يفشل التعرف إلى الأرقام. يجب أن يؤكد النشر أن جميع البوابات وأنظمة PBX والمبدلات البرمجية والطرفيات وخوادم التطبيقات تستخدم إعدادات متوافقة.

القيمة الوظيفية في الأنظمة التفاعلية

يُستخدم DTMF على نطاق واسع في الاستجابة الصوتية التفاعلية. يسمع المتصل مطالبة ثم يضغط رقمًا لاختيار خيار من القائمة. يفك النظام الرقم ويوجه المكالمة أو يشغل معلومات أو يجمع إدخالًا أو يبدأ سير عمل آخر.

الميزة هي التحكم المباشر من المستخدم. لا يحتاج المتصل إلى تطبيق هاتف ذكي أو خدمة بيانات أو صفحة ويب. تكفي لوحة مفاتيح هاتف أساسية. وهذا لا يزال ذا قيمة في خدمة العملاء، والتعليمات المصرفية، وخطوط المرافق، وقوائم الطوارئ، وتوجيه مكالمات المؤسسات، والتحقق من الخدمات.

بما أن الإدخال منظم، يستطيع النظام الاستجابة بسرعة. يمكن معالجة أرقام الحسابات، ورموز PIN، وخيارات القوائم، وأرقام التحويلات من دون تفسير للغة الطبيعية.

القيمة الوظيفية في التحكم عن بُعد

يمكن أن يعمل DTMF أيضًا كطريقة بسيطة للتحكم عن بُعد. يستطيع جهاز أو نظام بعيد الاستماع إلى تسلسلات نغمات محددة وربطها بإجراءات. ومن الأمثلة فتح بوابة، أو اختيار قناة راديو، أو التحكم في مكرر، أو تنشيط مرحّل، أو تغيير مسار صوت، أو تشغيل أمر محدد مسبقًا.

يكون ذلك مفيدًا عندما يكون مسار الصوت موجودًا بالفعل ولا يلزم إلا عدد صغير من الأوامر. لا يحتاج النظام إلى اتصال عريض النطاق أو واجهة مستخدم معقدة.

لكن يجب النظر في أمن الأوامر. فإذا قُبلت النغمات من أي متصل من دون مصادقة، فقد يتمكن مستخدمون غير مصرح لهم من تشغيل إجراءات. يجب أن تتطلب عناصر التحكم الحساسة تفويضًا أو رموز مرور أو تحققًا من المتصل أو طبقات أمنية إضافية.

القيمة الوظيفية في بوابات الاتصال

غالبًا ما تربط البوابات تقنيات اتصال مختلفة. فقد تربط الخطوط التناظرية، وترانكات SIP، وامتدادات PBX، وقنوات الراديو، وأنظمة التشغيل، والشبكات العامة. ويمكن أن يساعد DTMF في تمرير إشارات التحكم عبر هذه الحدود.

على سبيل المثال، قد يدخل المستخدم أرقامًا بعد اتصال المكالمة للتنقل في IVR بعيد. يجب أن تحتفظ البوابة بمعلومات الرقم أو تترجمها أو تعيد توليدها بشكل صحيح. إذا فشلت، قد تتصل المكالمة الصوتية لكن تشغيل القائمة لن يعمل.

لذلك تُعد معالجة DTMF عنصر اختبار مهمًا في نشر بوابات الصوت. فجودة صوت المكالمة وحدها لا تضمن مرور أوامر لوحة المفاتيح بشكل صحيح.

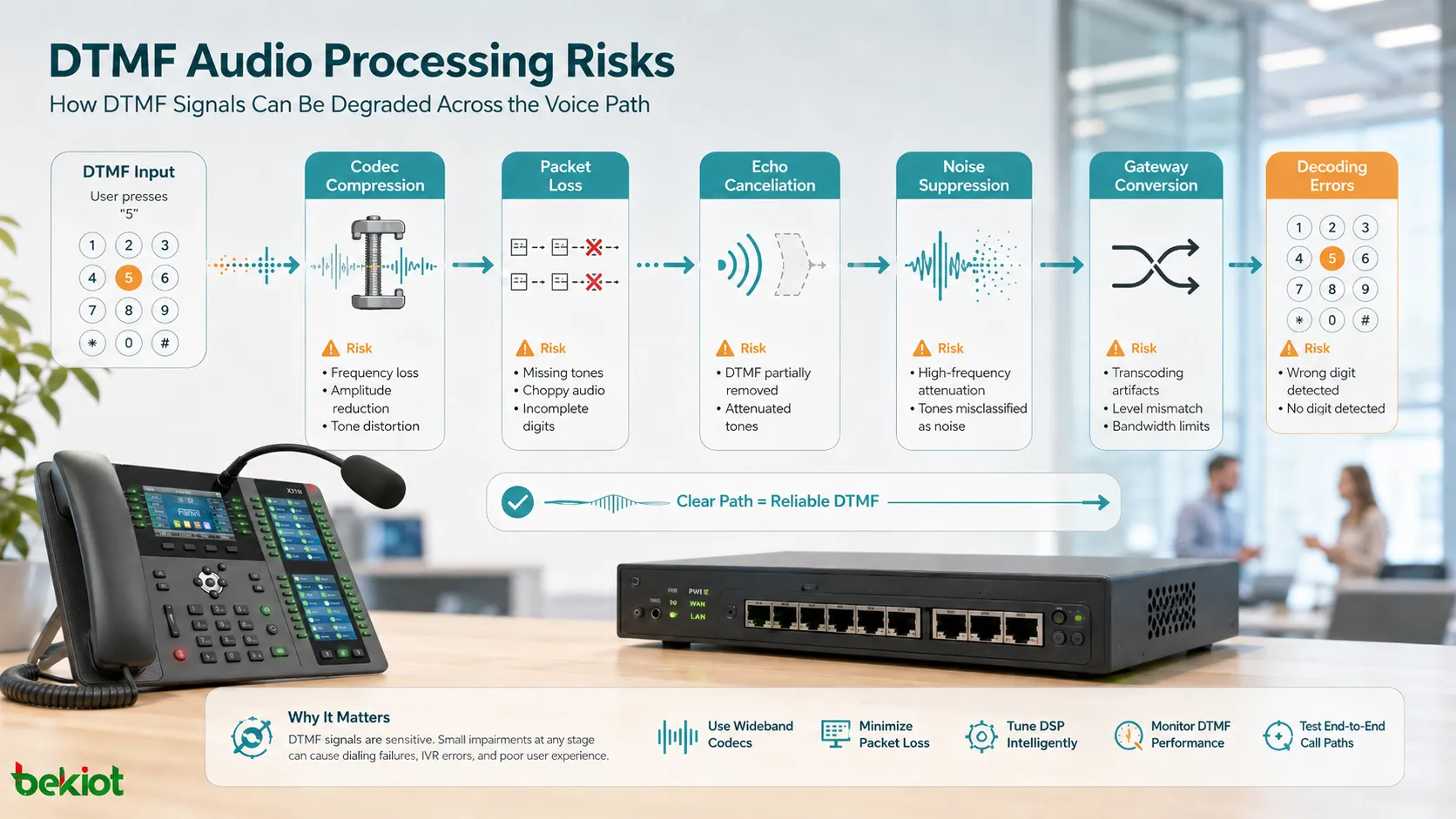

مخاطر معالجة الصوت

تتضمن كثير من أنظمة الصوت الحديثة إلغاء الصدى، والتحكم التلقائي في الكسب، وكبح الضوضاء، وتوليد ضوضاء الراحة، وإخفاء فقدان الحزم، وضغط برامج الترميز. هذه الوظائف مفيدة لجودة الكلام، لكنها قد تؤثر في سلامة النغمات.

قد لا يحافظ برنامج ترميز محسن للكلام البشري على تردد النغمة وسعتها بالدقة المطلوبة. وقد يتعامل كبح الضوضاء مع النغمة كصوت اصطناعي. وقد تتفاعل أدوات إلغاء الصدى مع النغمات بطرق غير متوقعة. ويمكن أن يؤدي فقدان الحزم إلى تجزئة النغمة.

للتشغيل الموثوق، يجب أن تستخدم الأنظمة طرق نقل مناسبة وأن تختبر DTMF عبر مسار الشبكة الفعلي بدلًا من افتراض أن أي مسار صوتي سيعمل.

اعتبارات تصميم وحدة فك الترميز

ينبغي لوحدة فك الترميز أن تحدد الترددات الصالحة مع رفض الضوضاء والكلام والموسيقى والأصوات العابرة القصيرة. ويجب أن تقيس مدة النغمة والسعة وtwist وتحمّل التردد وفواصل التوقيت.

قد تستخدم التطبيقات الرقمية خوارزميات مثل بنوك المرشحات أو التحليل الطيفي لاكتشاف مجموعات التردد المتوقعة. يجب أن يتجنب التصميم قبول الإيجابيات الكاذبة، مع تحمّل تغيرات الخط في العالم الحقيقي.

كما يجب أن تبلغ وحدات فك الترميز الجيدة عن الأحداث بوضوح. لا ينبغي للنغمة الطويلة أن تولد أرقامًا مكررة إلا إذا كان التطبيق يتوقع ذلك. ولا ينبغي للإشارة المليئة بالضوضاء أن تولد إدخال لوحة مفاتيح عشوائيًا.

الأمن ومنع إساءة الاستخدام

DTMF في حد ذاته ليس طريقة تشفير أو مصادقة. أي شخص يستطيع إرسال نغمات إلى المسار الصوتي المقبول قد يتمكن من توليد إدخال إذا لم يتحقق التطبيق المستقبل من الهوية.

قد يكون ذلك مقبولًا في التنقل منخفض المخاطر بين القوائم. أما في التحكم في الدخول، وعمليات الحسابات، وأنظمة الدفع، والتحكم عن بُعد في المعدات، أو وظائف الطوارئ، فالأمن الإضافي ضروري.

قد تشمل الإجراءات الأمنية مصادقة المتصل، والرموز ذات الاستخدام الواحد، والتحقق من الحساب، وفحص مصدر المكالمة، وصلاحيات الأدوار، وحدود المعدل، والتسجيل، ومطالبات التأكيد. كما يجب التعامل بعناية مع الأرقام الحساسة مثل PIN في التسجيلات والسجلات.

قائمة اختبار للأنظمة الحقيقية

يجب أن يشمل الاختبار كل مسار يُتوقع فيه إدخال النغمات. ينبغي للمهندسين اختبار المكالمات المحلية، والمكالمات البعيدة، ومكالمات البوابة، ومكالمات ترانك SIP، ومكالمات الهاتف المحمول، ومكالمات الخط التناظري، وسيناريوهات تحويل المكالمات إن وجدت.

يجب أن يؤكد الاختبار أن كل رقم يُتعرف إليه بشكل صحيح، وأن الأرقام المتكررة لا تندمج، وأن النغمات الطويلة لا تتكرر بشكل غير متوقع، وأن المطالبات الصوتية لا تتداخل مع الإدخال.

يجب أيضًا اختبار اختيار برنامج الترميز. فإذا كانت النغمات داخل النطاق مطلوبة، فقد تسبب برامج ترميز الكلام عالية الضغط مشكلات. وإذا استُخدمت أحداث RTP، فيجب أن تتفاوض الأطراف عليها وتفسرها بشكل متسق.

الصيانة واستكشاف الأعطال

عندما يفشل التعرف إلى الأرقام، يجب على الفرق أولًا تحديد طريقة نقل النغمات. قد لا يكون سبب الفشل لوحة المفاتيح نفسها. فقد يكون بسبب تحويل برنامج الترميز، أو إعداد البوابة، أو عدم تطابق الإشارات، أو سلوك ترحيل الوسائط، أو فقدان الحزم، أو إعدادات خادم التطبيق.

تشمل الفحوص المفيدة التقاط الحزم، وتتبع SIP، وتحليل أحداث RTP، وتسجيل الصوت، وسجلات البوابة، وإعدادات PBX، وسجلات IVR، وإعدادات الطرفيات. غالبًا ما يكشف مقارنة مسار مكالمة يعمل مع مسار يفشل عن الفرق.

ينبغي لفرق الصيانة توثيق طريقة النقل المختارة والحفاظ على اتساقها عبر الأنظمة المتصلة. قد تؤدي تغييرات غير مخطط لها أثناء ترحيل PBX أو استبدال ترانك SIP أو تحديث سياسة برنامج الترميز أو ترقية البوابة إلى تعطيل إدخال أرقام كان يعمل سابقًا.

المزايا والقيود

تتمثل المزايا الرئيسية في البساطة، والتوافق، وانخفاض متطلبات النطاق الترددي، وسهولة التوليد، والكشف المنظم، والاستخدام العملي عبر قنوات الصوت الحالية. يتيح DTMF إدخال الأوامر من دون واجهة بيانات منفصلة، ولذلك لا يزال مستخدمًا على نطاق واسع.

أما القيود فهي واضحة أيضًا. فهو ينقل مجموعات أوامر صغيرة بدلًا من بيانات كبيرة. وقد يتأثر بمعالجة الصوت. وليس آمنًا بذاته. وقد يفشل إذا لم تتطابق أوضاع النقل. كما أنه غير مناسب لتبادل البيانات الحديثة المعقدة.

لذلك فإن أفضل استخدام له هو التحكم والإدخال المحددان، وليس الاتصال العام للبيانات. عندما يكون المطلوب إرسال أرقام أو أوامر بسيطة داخل سير عمل صوتي، يظل DTMF عمليًا للغاية.

الأهمية في الصناعة

حتى مع انتشار تطبيقات الويب وتطبيقات الهاتف المحمول ومساعدي الصوت بالذكاء الاصطناعي وواجهات API الغنية، يبقى DTMF مهمًا لأن كثيرًا من الأنظمة لا تزال تعتمد على إدخال لوحة المفاتيح. فالقوائم الصوتية، ومراكز الاتصال، وترانكات SIP، وبوابات الهاتف، وأنظمة المؤتمرات، والربط الراديوي، وواجهات التحكم عن بُعد لا تزال تحتاج إلى معالجة موثوقة للنغمات.

الاتجاه الصناعي ليس اختفاء DTMF، بل أصبح دوره أكثر تخصصًا. فهو يُستخدم غالبًا كطبقة توافق بين الأنظمة القديمة والجديدة، أو كطريقة تحكم بسيطة داخل سير عمل اتصالي أوسع.

لهذا السبب يجب على المهندسين فهم الخصائص الصوتية وسلوك النقل معًا. قد يبدو النظام حديثًا على مستوى التطبيق، لكنه في الطبقة الأدنى قد يظل معتمدًا على معالجة DTMF دقيقة.

يبقى DTMF مفيدًا لأنه يحول إدخال لوحة المفاتيح إلى إشارات صوتية منظمة يمكنها المرور عبر مسارات الاتصال الصوتي وتشغيل تعرف موثوق إلى الأوامر عندما تكون سلسلة النقل مضبوطة بشكل صحيح.

الأسئلة الشائعة

هل يمكن للناس سماع نغمات DTMF؟

نعم. عندما تُرسل كصوت داخل النطاق، فهي نغمات مسموعة. تقوم بعض الأنظمة بكتمها أو تحويلها حسب طريقة النقل وسلوك التطبيق.

لماذا تعمل النغمات في مسار مكالمة ولا تعمل في مسار آخر؟

قد تستخدم مسارات المكالمات المختلفة برامج ترميز أو بوابات أو إعدادات SIP أو معالجة أحداث RTP أو مرحلات وسائط أو قواعد كشف IVR مختلفة. أي عدم تطابق قد يؤثر في التعرف.

هل DTMF مناسب لإرسال كلمات المرور؟

يمكن استخدامه لإدخال PIN في بعض الأنظمة، لكن يجب حماية الأرقام الحساسة. يجب أخذ التسجيلات والسجلات ومسارات المكالمات وأمن التطبيق في الاعتبار.

ما الذي يسبب ظهور أرقام مزدوجة أثناء الإدخال؟

قد تؤدي مدة النغمة الطويلة أو تكرار تقارير الأحداث أو أخطاء تحويل البوابة أو إعدادات منع الارتداد في التطبيق إلى تفسير ضغطة واحدة أكثر من مرة.

هل يحسن كبح الضوضاء التعرف إلى النغمات؟

ليس بالضرورة. صُمم كبح الضوضاء أساسًا للكلام. في بعض الحالات قد يشوه إشارات النغمات أو يكبحها أو يتداخل معها.
