لا تزال أنظمة المؤتمرات الصوتية مستخدمة على نطاق واسع في المؤسسات، والهيئات الحكومية، ومراكز العمليات، والمجمعات الصناعية، ومؤسسات النقل، والمرافق العامة، وإدارات الخدمات. حتى عندما تتوفر مؤتمرات الفيديو ومنصات التعاون عبر IP، تظل مكالمات المؤتمر الهاتفية مهمة لأنها بسيطة ومألوفة ويمكن الوصول إليها من أي هاتف عادي.

السؤال الأساسي هو كيف يجب أن تتصل منصة المؤتمر بالشبكة الهاتفية العامة أو شبكة الصوت الداخلية للمؤسسة. يمكن أن يعمل الوصول عبر الخطوط التماثلية التقليدية للأنظمة الصغيرة، لكنه يصبح صعب الإدارة عندما يحتاج العديد من المشاركين إلى الاتصال في نفس الوقت. يوفر وصول E1 Trunk طريقة أكثر كفاءة وبجودة الناقلات للاتصال بأنظمة المؤتمرات الصوتية، خاصة عندما يكون الوصول الصوتي متعدد القنوات المستقر مطلوباً.

لماذا يصبح الوصول التماثلي صعباً مع نمو المؤتمرات

غالباً ما كانت أنظمة جسور المؤتمرات الهاتفية المبكرة تتصل بمشغلي الاتصالات عبر خطوط هاتف تماثلية. هذا النهج سهل الفهم: كل خط تماثلي يمثل مساراً صوتياً واحداً. إذا كان نظام المؤتمر يحتاج إلى دعم عدة مشاركين خارجيين في نفس الوقت، فإنه يحتاج إلى توصيل عدة خطوط هاتفية مادية.

يصبح هذا غير فعال بسرعة. على سبيل المثال، إذا كان جسر مؤتمر صوتي لـ 16 طرفاً يحتاج إلى 16 مشاركاً للاتصال عبر الشبكة الهاتفية العامة، فقد يحتاج النظام إلى 16 خطاً هاتفياً تماثلياً لتوفير سعة الوصول الكافية. كل خط يتطلب توصيلات، وإدارة أرقام، وصيانة، واختبارات، واستكشاف أعطال.

بالنسبة للمكاتب الصغيرة، قد تكون بضعة خطوط تماثلية مقبولة. أما للمؤتمرات على مستوى المؤسسات، ومراكز القيادة، وخطوط الخدمة العامة، وأنظمة الإرسال، أو المؤسسات التي تعقد مكالمات جماعية متكررة، فإن الوصول التماثلي يخلق الكثير من أعمال التوصيل والإدارة. كما يجعل التوسع أقل ملاءمة لأن كل قناة وصول إضافية تعتمد على موارد خطوط مادية إضافية.

كيف يحمل خط E1 القنوات الصوتية

E1 هو معيار إرسال رقمي في الطبقة المادية شائع الاستخدام في خدمات الصوت بجودة الناقلات. تم تعريفه بموجب معايير CCITT وغالباً ما يشار إليه باسم إشارة المجموعة الأولية. معدل إرساله هو 2.048 ميجابت/ثانية، ولهذا يطلق عليه العديد من المشغلين والمهندسين أيضاً اسم خط 2M.

في بيئات الاتصالات، يُستخدم E1 على نطاق واسع كقناة رقمية لأنظمة تبديل الصوت. بدلاً من استخدام العديد من الخطوط التماثلية المنفصلة، يمكن لقناة E1 واحدة حمل عدة قنوات صوتية رقمية عبر دائرة مادية واحدة. هذا هو السبب الرئيسي لكونه مفيداً للوصول إلى المؤتمرات الصوتية.

يعتمد إطار E1 على مضاعفة تقسيم الزمن. طول كل إطار 125 ميكروثانية وينقسم إلى 32 خانة زمنية متساوية، مرقمة من CH0 إلى CH31. تُستخدم الخانة الزمنية CH0 لمزامنة الإطار، وتُستخدم CH16 عادةً للإشارات في تطبيقات الصوت القائمة على PRI. أما الخانات الثلاثون المتبقية، CH1 إلى CH15 و CH17 إلى CH31، فتستخدم كـ 30 قناة صوتية.

تحمل كل خانة زمنية 8 بت لكل إطار. بما أن هناك 32 خانة زمنية، فإن الإطار الواحد يحمل 256 بت. وبما أنه يتم إرسال 8000 إطار كل ثانية، فإن معدل البيانات الإجمالي لإشارة المجموعة الأولية E1 هو 2.048 ميجابت/ثانية. في تطبيقات القنوات الصوتية، يُفهم هذا الهيكل عادةً على أنه 32 قناة بسعة 64 كيلوبت/ثانية، مع توفر 30 قناة للصوت عند حجز CH0 و CH16 للمزامنة والإشارات.

لماذا تناسب قناة E1 واحدة وصول مكالمات المؤتمر

الميزة العملية الأكبر لوصول E1 Trunk هي كثافة القنوات. يمكن لخط E1 واحد دعم 30 مكالمة صوتية متزامنة. بالنسبة لنظام المؤتمرات الهاتفية، هذا يعني أن العديد من المشاركين يمكنهم الاتصال بنفس رقم الوصول إلى المؤتمر دون حاجة النظام إلى خط تماثلي منفصل لكل مشارك.

هذا مناسب بشكل خاص لخدمات المؤتمرات الصوتية ذات الاتصال الوارد. يحتاج المشاركون فقط إلى تذكر رقم وصول موحد واحد. خلف هذا الرقم، توفر قناة E1 العديد من قنوات الحامل، مما يسمح للعديد من المستخدمين بالدخول إلى نظام المؤتمر في نفس الوقت.

عندما لا تكون السعة كافية، يكون التوسع أكثر وضوحاً. بدلاً من إضافة العديد من الخطوط التماثلية المستقلة، يمكن للمؤسسة إضافة قناة E1 أخرى أو زيادة سعة القناة وفقاً لمنصة المؤتمر وموارد المشغل. يمكن أن يظل رقم الاتصال العام وتجربة المستخدم أكثر اتساقاً.

منتج ذو صلة: بوابة Becke IPGA-1E1 Trunk

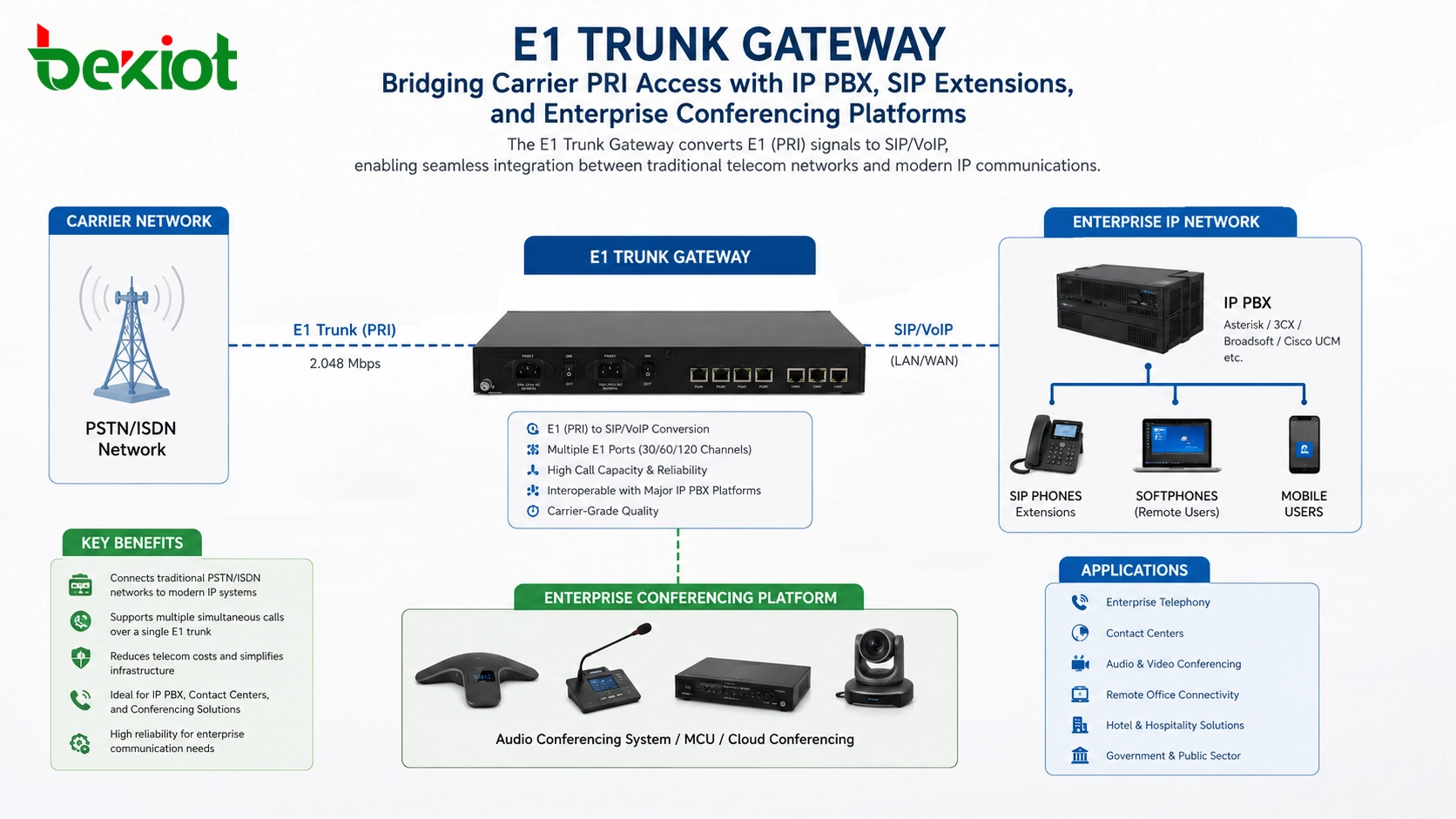

في بيئة الصوت المعتمدة على IP، يمكن استخدام بوابة E1 Trunk كطبقة تحويل ووصول بين دائرة E1 من المشغل و IP PBX، أو خادم SIP، أو منصة المؤتمرات الصوتية. يسمح ذلك بدمج موارد القنوات الرقمية التقليدية في بنيات VoIP والاتصالات الموحدة الحديثة.

التوصيل المادي وتخطيط الواجهة

في النشر النموذجي، يقوم المشغل بتسليم خدمة E1 إلى غرفة معدات العميل عبر البنية التحتية للإرسال مثل الألياف الضوئية. يقوم جهاز إرسال أو تحويل ضوئي بعد ذلك بإطلاق واجهة E1 الكهربائية للاتصال بمعدات الاتصال من جانب العميل.

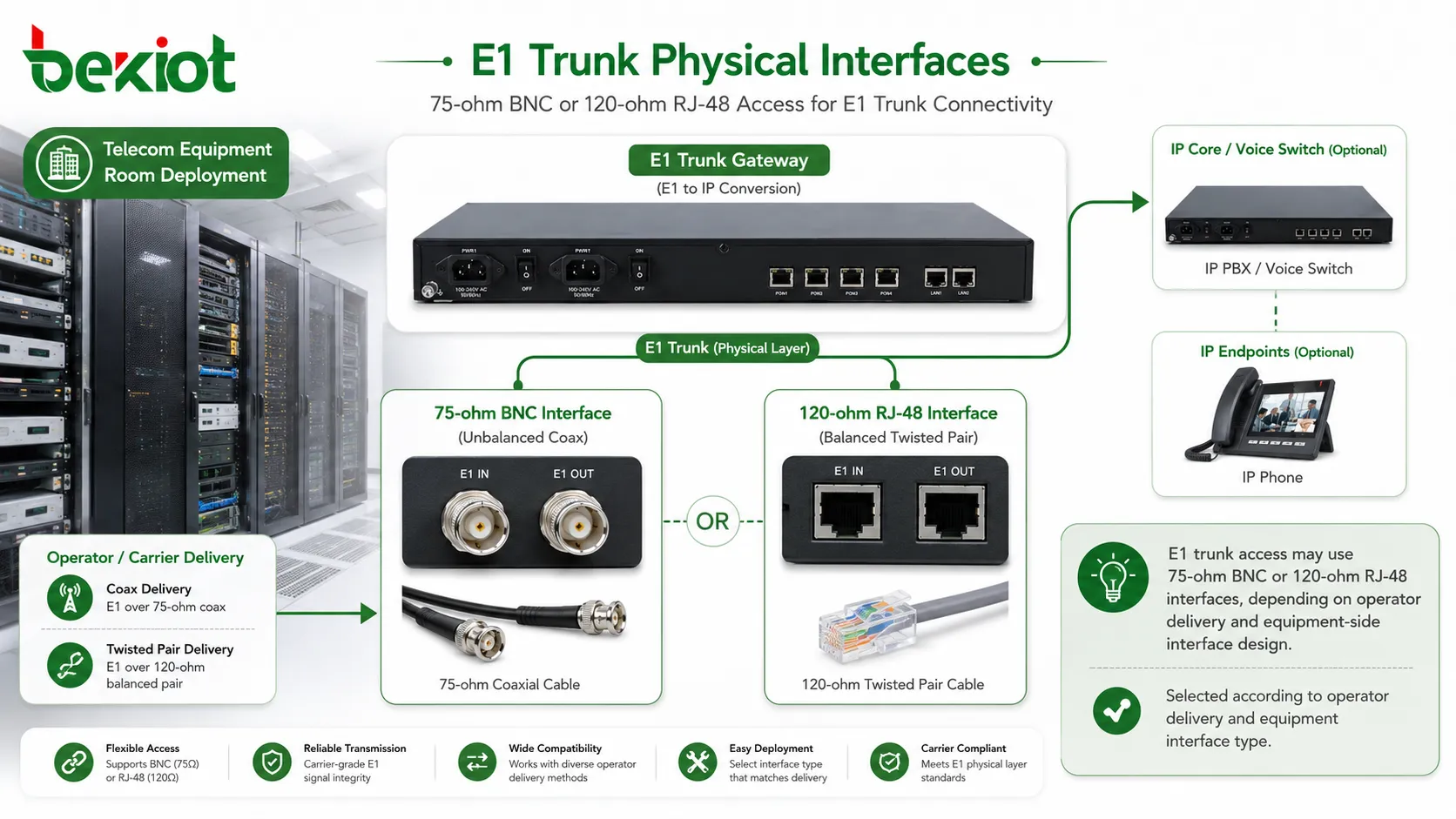

تظهر واجهات E1 عادةً في شكلين ماديين وفقاً للخصائص الكهربائية G.703. أحدهما هو الواجهة غير المتزنة 75 أوم، وعادةً ما تستخدم موصلات محورية مزدوجة من نوع BNC. والآخر هو الواجهة المتزنة 120 أوم، وعادةً ما تستخدم موصل RJ-48 المزدوج المجدول.

لا يشكل الفرق بين وصول 75 أوم و 120 أوم بالضرورة عائقاً أمام النشر. إذا استخدم جانب المشغل وجانب المعدات أنواع واجهات مادية مختلفة، فيمكن استخدام محول مقاومة مناسب أو مهايئ. المفتاح هو التخطيط لنوع الواجهة بوضوح قبل التركيب، وضمان التعامل الصحيح مع التوصيلات والموصلات والتأريض ومسافة الإرسال.

اتجاه الإشارة وتوافق المعاملات

تركيب خط E1 ليس مجرد توصيل كابل. يجب توصيل اتجاهي الإرسال والاستقبال بشكل صحيح. عندما يستخدم جهاز المقسم البعيد أو جهاز المشغل جانباً كاستقبال، يجب على الجهاز المحلي الاتصال بمنفذ الإرسال المقابل. عندما يرسل الجانب البعيد، يجب على الجانب المحلي الاستقبال. يمكن أن يؤدي توصيل الإرسال والاستقبال بشكل خاطئ إلى عدم تشغيل الرابط.

أثناء التشغيل التجريبي، يجب ألا يظهر الجانبان فقدان الإشارة، أو فقدان الإطار، أو فقدان تزامن الإطارات المتعددة، أو إنذارات الانزلاق، أو أخطاء أخرى على مستوى E1. تشير هذه الإنذارات عادةً إلى أن الرابط المادي، أو التزامن، أو تأطير الإطارات، أو تكوين المعاملات غير صحيح.

اتساق المعاملات أمر بالغ الأهمية أيضاً. يجب أن يستخدم كلا طرفي واجهة E1 إعدادات متطابقة للتأطير، والإشارات، و CRC، والتشفير، ومصدر الساعة، ومعاملات القناة ذات الصلة. حتى عدم تطابق بسيط قد يتسبب في فشل القناة، أو أخطاء بت، أو انزلاق، أو مشاكل في تزامن الإطار، أو سلوك مكالمات غير مستقر.

بالنسبة للعديد من مشاريع الوصول إلى المؤتمرات الصوتية، يمكن عادةً طلب من المشغل توفير خط E1 مع إشارات ISDN-PRI، وتعطيل CRC، وترميز PCM30. يجب تأكيد هذه الإعدادات وفقاً لمتطلبات المشغل المحلي، ومنصة المؤتمر، وبوابة القناة، و PBX.

جودة صوت أنظف عبر الإرسال الرقمي

يختلف E1 عن الوصول الهاتفي التماثلي لأنه يستخدم الإرسال الرقمي وخانات زمنية منظمة. هذا يمنحه مقاومة أقوى للتداخل مقارنة بالخطوط التماثلية التقليدية. في الوصول التماثلي، قد يؤثر ضوضاء الخط، ومشاكل المعاوقة، والنحاس المتقادم، والتداخل البيئي على جودة المكالمة.

مع القنوات الرقمية E1، يتم إرسال القنوات الصوتية في هيكل رقمي أكثر تحكماً. عندما يتم تهيئة الخط بشكل صحيح ومزامنته، تكون جودة الصوت عادةً أوضح وأكثر استقراراً. هذا مهم للمؤتمرات، لأن جودة الصوت الرديئة تؤثر على عدة مشاركين في نفس الوقت ويمكن أن تقلل من كفاءة الاجتماع.

في نظام المؤتمرات، الوضوح ليس فقط عامل راحة. يساعد الصوت الأوضح المشاركين على تمييز المتحدثين، وتقليل التكرارات، والحفاظ على استمرارية الاجتماع. بالنسبة للاجتماعات القيادية، والإرسال، والتنسيق المؤسسي، والخدمة العامة، فإن جودة الصوت المستقرة هي جزء من موثوقية النظام.

إعداد مكالمات أسرع مع إشارات PRI

ميزة مهمة أخرى لوصول E1 هي كفاءة الإشارات. عندما يستخدم E1 إشارات ISDN-PRI، يتم حمل معلومات الإشارات بشكل منفصل عن قنوات حامل الصوت. في الهيكل الصوتي الشائع المكون من 30 قناة، تُستخدم CH16 للإشارات بينما تُستخدم القنوات الثلاثون الأخرى لحركة الصوت.

هذا يختلف عن سلوك الخط التماثلي التقليدي. غالباً ما تعتمد الهواتف التماثلية على التعرف على الحالة المعتمد على النغمات، مثل نغمة الاتصال، ونغمة الانشغال، ونغمة الرنين، أو مؤشرات حالة الخط الأخرى. قد تكون هذه الطرق أبطأ وقد تؤدي إلى أخطاء في الكشف في بعض البيئات.

تسمح إشارات PRI بإرسال إعداد المكالمة، والتحرير، ومعلومات المتصل، وتعيين القناة، وإجراءات التحكم في المكالمات الأخرى عبر رسائل الإشارات. هذا يتيح معالجة اتصال أسرع ويقلل من خطر اكتشاف النغمة الخاطئ. بالنسبة لمنصة المؤتمرات التي قد تستقبل العديد من المكالمات الواردة في فترة قصيرة، فإن الإشارات الأسرع والأكثر موثوقية هي ميزة عملية.

الترقيم الموحد يحسن تجربة المستخدم

يجب أن يكون الوصول إلى المؤتمر بسيطاً للمستخدمين. إذا كان على المشاركين تذكر أرقام مختلفة، أو أقسام، أو خطوط، أو طرق وصول احتياطية، يصبح المشاركة في الاجتماع أكثر تعقيداً. يساعد وصول E1 Trunk في حل ذلك من خلال السماح بالعديد من المكالمات المتزامنة خلف رقم موحد.

في خدمة المؤتمرات الصوتية النموذجية، يطلب المستخدمون رقم وصول مؤتمر واحد معلن. تقوم الشبكة ومنصة المؤتمر بعد ذلك بمعالجة تعيين القناة وتوجيه الاجتماع. لا يحتاج المتصل إلى معرفة ما إذا كان النظام يستخدم قناة واحدة، أو عدة قنوات، أو منطق توجيه داخلي.

هذا يحسن سهولة الاستخدام للاجتماعات الدورية، والإحاطات الطارئة، والتنسيق بين الإدارات، والإشعارات الجماعية الكبيرة. كما أن الرقم الموحد يسهل على المسؤولين نشر تعليمات الاجتماع وإدارة سياسات الوصول إلى المؤتمر على المدى الطويل.

وصول قابل للتوسع للأنظمة المؤسسية والقيادية

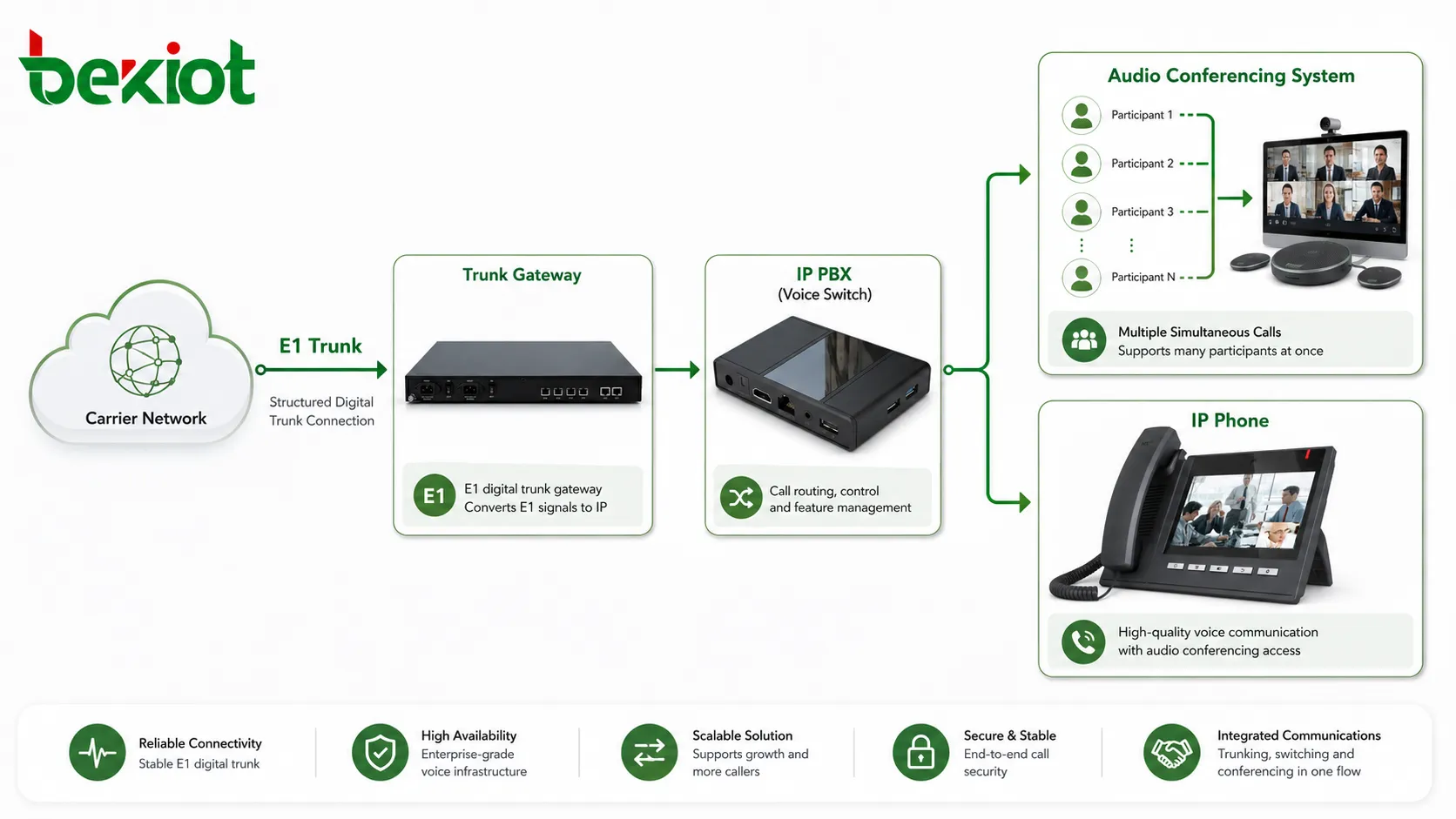

وصول E1 Trunk ليس مفيداً فقط لجسر مؤتمر واحد. بل يمكن أن يكون جزءاً من بنية صوتية مؤسسية أوسع. قد تتصل القناة بـ IP PBX، أو منصة اتصالات قائمة على SIP، أو نظام إرسال، أو خادم مؤتمر مخصص عبر بوابة قناة.

هذه البنية مفيدة عندما تحتاج المؤسسة إلى الجمع بين الوصول الصوتي التقليدي والاتصالات الحديثة عبر IP. يدخل المتصلون الخارجيون عبر قناة E1، بينما قد ينضم المستخدمون الداخليون عبر ملحقات SIP، أو هواتف IP، أو هواتف برمجية، أو وحدات تحكم إرسال، أو عملاء اتصالات موحدة. تقوم البوابة و PBX بتوجيه المكالمات إلى منصة المؤتمر.

بالنسبة لمراكز القيادة وغرف الاتصالات المؤسسية، يوفر هذا التصميم حدوداً مستقرة بين الوصول إلى الشبكة العامة والاتصالات الداخلية عبر IP. كما يسمح للمؤسسة بالحفاظ على موثوقية القنوات بجودة الناقلات مع بناء تطبيقات صوتية داخلية مرنة.

متى يظل E1 خياراً قوياً

أصبح الوصول الصوتي القائم على IP وخطوط IMS أكثر شيوعاً، وتعد شبكات الصوت الكاملة IP اتجاهاً طويل الأجل للتطوير. ومع ذلك، يظل E1 خياراً قوياً في العديد من مشاريع المؤتمرات الصوتية العملية لأنه ناضج، ويمكن التنبؤ به، ومفهوم على نطاق واسع من قبل مشغلي الاتصالات ومهندسي الصوت.

قد تختار المؤسسات E1 عندما تحتاج إلى سعة مكالمات واردة مستقرة، وتخصيص قنوات واضح، وإشارات PRI مستقرة، وربط موثوق مع الناقلات، والتوافق مع البنية التحتية الحالية لـ PBX أو المؤتمرات. في بعض المناطق أو الصناعات، لا يزال E1 أحد أكثر الطرق الموثوقة لتوفير الوصول الصوتي متعدد القنوات.

النهج الأفضل هو عدم التعامل مع E1 والصوت عبر IP كتقنيتين متضادتين. في العديد من عمليات النشر، يُستخدم E1 على جانب وصول الناقل، بينما يُستخدم SIP والاتصالات عبر IP داخل الشبكة الداخلية للمؤسسة. تقوم بوابة القناة بربط هذين المجالين وتسمح لنظام المؤتمر بالاستفادة من كل من الوصول الرقمي المستقر للقنوات والتوجيه المرن عبر IP.

قائمة مراجعة النشر للتخطيط للمشروع

قبل نشر وصول E1 لنظام المؤتمرات الصوتية، يجب على فرق المشروع تقييم كل من ظروف جانب المشغل ومتطلبات جانب المعدات. يمكن لقائمة مراجعة واضحة أن تقلل من مشاكل التشغيل التجريبي وتقصر وقت تسليم المشروع.

• تأكيد ما إذا كان المشغل يوفر E1 كـ PRI، وتأكيد وضع الإشارات المتوقع.

• التحقق من العدد المطلوب من مكالمات المؤتمر الواردة والصادرة المتزامنة.

• التحقق مما إذا كانت قناة E1 واحدة بـ 30 قناة صوتية كافية أم هناك حاجة إلى多条 قنوات E1.

• تأكيد نوع الواجهة المادية: 75 أوم BNC أو 120 أوم RJ-48.

• تجهيز محولات أو تحويل معاوقة إذا كان نوع الواجهة مختلفاً بين جانب المشغل وجانب الجهاز.

• تأكيد اتجاه توصيل الإرسال والاستقبال قبل التشغيل التجريبي.

• مطابقة تأطير E1، والتزامن، و CRC، و PCM30، ومعاملات الإشارات على كلا الجانبين.

• التحقق من عدم وجود فقدان إشارة، أو فقدان إطار، أو فقدان إطارات متعددة، أو إنذارات انزلاق، أو أخطاء بت.

• اختبار تزامن المكالمات الواردة، وسرعة إعداد المكالمة، وسلوك الإنهاء، وتسليم رقم المتصل، وتوجيه المؤتمر.

• التخطيط لنشر الأرقام، وتجاوز فشل القناة، وتوسيع السعة، والتسجيل، وتكامل PBX.

الخلاصة

يوفر وصول E1 Trunk طريقة عملية وناضجة لربط أنظمة المؤتمرات الصوتية بشبكات الصوت بجودة الناقلات. مقارنة بالوصول عبر الخطوط التماثلية، فإنه يقلل من تعقيد التوصيل، ويدعم 30 قناة صوتية متزامنة عبر خط واحد بسرعة 2.048 ميجابت/ثانية، ويتيح ترقيم اتصال موحد، ويحسن استقرار الصوت، ويوفر تحكم أسرع في المكالمات عبر إشارات PRI.

هيكله التقني واضح أيضاً. يحتوي إطار E1 على 32 خانة زمنية، حيث تُستخدم CH0 للمزامنة، وتُستخدم CH16 عادةً للإشارات، وتتوفر 30 قناة للصوت. هذا يجعل E1 مناسباً بشكل خاص لأنظمة المؤتمرات التي تحتاج إلى مشاركين متعددين للاتصال عبر رقم وصول واحد.

على الرغم من أن الوصول الصوتي عبر IMS و IP أصبح ذا أهمية متزايدة، يظل E1 قيماً حيثما تكون القنوات الرقمية المستقرة، والسعة المتوقعة، والربط بجودة الناقلات مطلوبة. عند دمجه مع بوابة E1 Trunk و IP PBX أو منصة مؤتمرات قائمة على SIP، يمكن أن يشكل جسراً موثوقاً بين شبكات الاتصالات التقليدية وأنظمة الاتصالات المؤسسية الحديثة.

الأسئلة الشائعة

كم عدد المكالمات الصوتية المتزامنة التي يمكن أن يدعمها خط E1 واحد؟

في تكوين الصوت PRI الشائع، يدعم خط E1 واحد 30 قناة صوتية متزامنة. تُستخدم الخانات الزمنية المتبقية لوظائف المزامنة والإشارات.

لماذا يعد E1 أفضل من عدة خطوط تماثلية للمؤتمرات؟

يقلل E1 من التوصيل المادي، ويبسط إدارة القنوات، ويوفر إرسالاً صوتياً رقمياً، ويدعم الترقيم الموحد للاتصال، ويسمح بالعديد من المكالمات المتزامنة عبر دائرة واحدة منظمة.

هل يعمل E1 مع أنظمة IP PBX؟

نعم. يمكن ربط خط E1 بـ IP PBX أو نظام مؤتمرات قائم على SIP عبر بوابة E1 Trunk. تقوم البوابة بالتحويل بين جانب القناة الرقمية التقليدية وجانب شبكة الصوت عبر IP.

ما الذي يجب التحقق منه إذا لم يتمكن خط E1 من إجراء المكالمات؟

يجب على المهندسين التحقق من نوع الواجهة المادية، وتوصيل الإرسال والاستقبال، ومصدر الساعة، ووضع التأطير، وإعداد CRC، وإشارات PRI، وترميز PCM30، والإنذارات، وما إذا كان كلا الجانبين يستخدمان معاملات قناة متطابقة.
