في البيئات الصناعية الخطرة، لا توفر المكالمة الهاتفية دائمًا تحذيرًا كافيًا. قد تحتوي محطات الضخ، ومناطق الضواغط، ومزارع الخزانات، ووحدات المعالجة، والمناجم، ومناطق الإنتاج الأخرى على ضوضاء خلفية عالية، ومناطق تشغيل كبيرة، وعاملين يعملون بعيدًا عن نقاط الاتصال الثابتة.

لهذا السبب، غالبًا ما يتم نشر الهواتف المقاومة للانفجار مع مكبرات البث العام وأجهزة الإنذار الصوتية والمرئية. يوفر الهاتف اتصالًا ثنائي الاتجاه مع غرفة التحكم، ويجذب الإنذار الانتباه في الموقع الميداني، ويقوم نظام البث العام بتوزيع التعليمات على العاملين عبر منطقة واحدة أو أكثر.

المهمة الهندسية الرئيسية هي تحديد كيفية استجابة هذه الأجهزة لنفس الحدث. اعتمادًا على الموقع، يمكن التعامل مع الربط عبر جهات اتصال الترحيل، أو إشارات SIP، أو بوابات الإدخال/الإخراج، أو بوابات النداء، أو منصة توزيع مركزية.

1. لماذا ربط الأنظمة؟

تخدم الهواتف المقاومة للانفجار، وأنظمة البث العام، وأجهزة الإنذار أغراض اتصال مختلفة.

• الهاتف المقاوم للانفجار: يوفر اتصالًا ثنائي الاتجاه مباشرًا بين العاملين الميدانيين وغرفة التحكم.

• نظام البث العام: يوزع رسائل صوتية حية أو مسجلة مسبقًا إلى مناطق محددة.

• الإنذار الصوتي والمرئي: يعطي تحذيرًا فوريًا بالصوت والضوء في البيئات الصاخبة أو المعقدة بصريًا.

• نظام التوزيع: ينسق المكالمات، والنداء، والإنذارات، والتسجيل، وإجراءات المشغل.

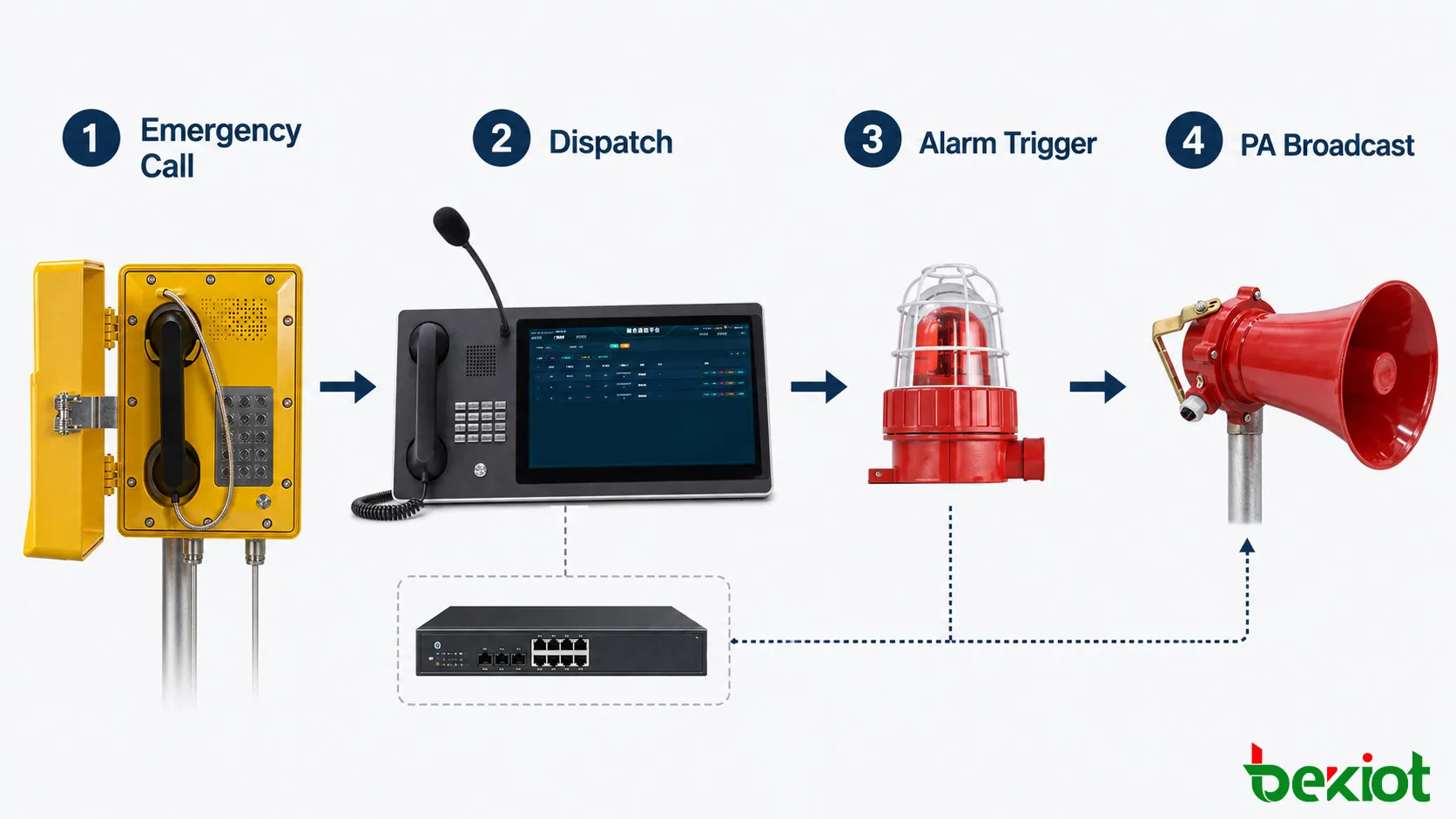

على سبيل المثال، يمكن لعامل ميداني يكتشف حالة غير طبيعية استخدام هاتف مقاوم للانفجار للاتصال بغرفة التحكم. قد يؤدي نفس الحدث إلى تنشيط جرس إنذار ومنارة قريبة. بمجرد تأكيد الموقف، يمكن للموزع إصدار تعليمات عبر نظام البث العام إلى المنطقة المتأثرة.

يؤدي هذا إلى إنشاء ثلاثة مستويات من الاتصال: محادثة مباشرة مع الشخص المبلغ عن الحدث، وتحذير محلي فوري، وإشعار أوسع للعاملين القريبين.

المنتجات ذات الصلة: هاتف SIP المقاوم للانفجار EX-BH621

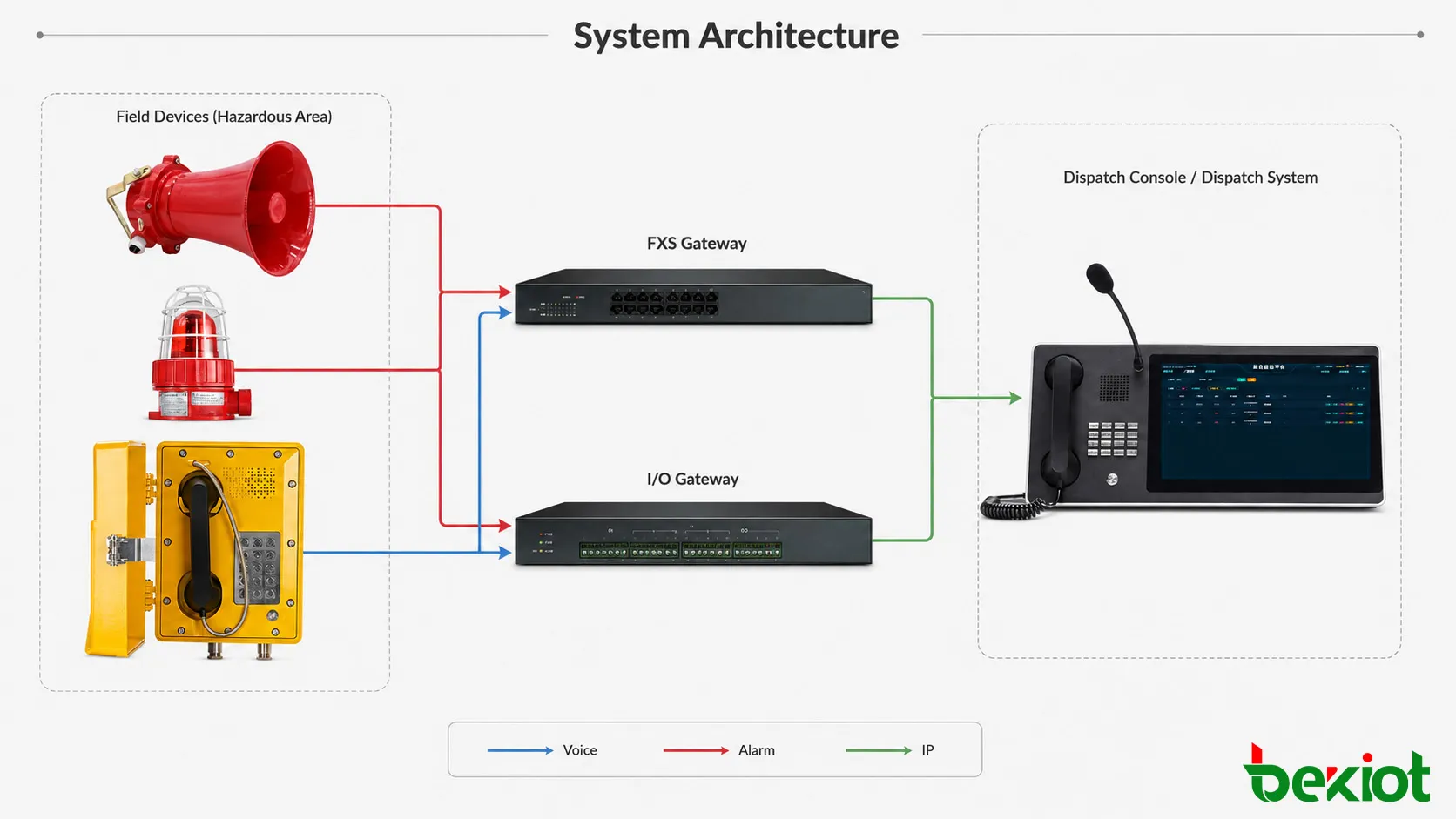

2. بنية النظام

يتكون نظام الاتصالات المتكامل عادةً من أطراف ميدانية، ومعدات وصول للاتصالات، ومنصة تحكم، وأجهزة إنذار أو نداء.

قد يقوم تركيب قائم على SIP بتوصيل الهواتف المقاومة للانفجار وأجهزة النداء الشبكية مباشرةً بـ IP PBX أو خادم SIP أو منصة التوزيع. يتم التحكم في أجهزة الإنذار التقليدية عادةً عبر مخرجات الترحيل أو بوابة الإدخال/الإخراج.

قد يشمل النظام:

• هواتف SIP أو تناظرية مقاومة للانفجار؛

• خطوط إيثرنت صناعية أو خطوط هاتف تناظرية؛

• IP PBX أو خادم SIP؛

• وحدة تحكم التوزيع؛

• بوابة نداء SIP أو وحدة تحكم PA؛

• مكبرات صوت بوقية مقاومة للانفجار؛

• أجهزة إنذار صوتية ومرئية؛

• بوابة ترحيل أو إدخال/إخراج؛

• تسجيل المكالمات والأحداث.

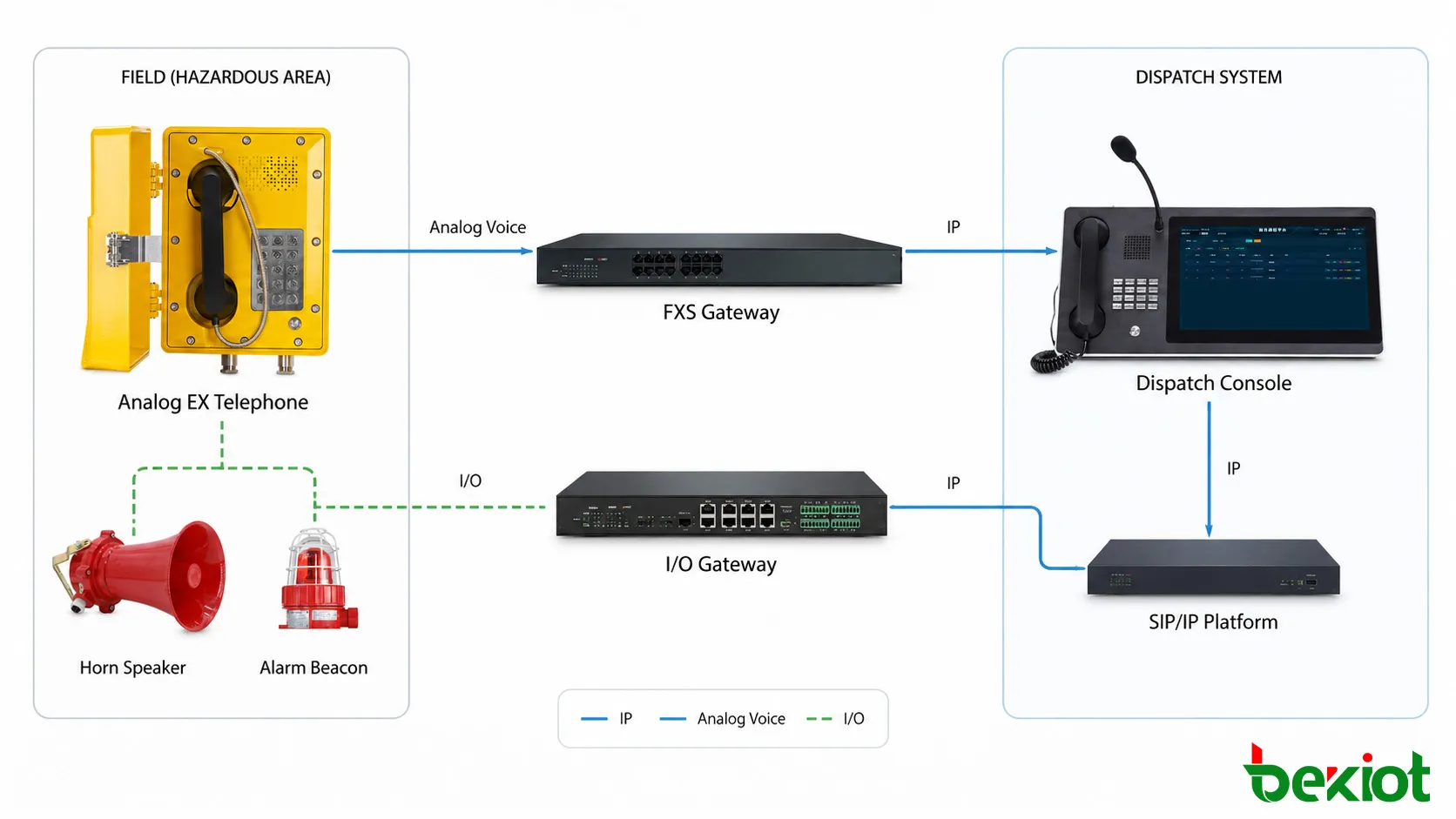

لا تحتاج المواقع الصناعية القائمة دائمًا إلى استبدال جميع المعدات الميدانية أثناء الترقية إلى IP. يمكن أن تبقى الهواتف التناظرية والمضخمات والأجهزة الأخرى القابلة للاستخدام في الخدمة عند الاقتضاء، مع توفير بوابات توفر الواجهة المطلوبة لمنصة الاتصالات الأحدث.

3. تشغيل الإنذار

يمكن تشغيل الإنذارات الصوتية والمرئية محليًا من الهاتف الميداني أو مركزيًا عبر منصة الاتصالات. تعتمد الطريقة الصحيحة على الواجهات المتاحة ومنطق الإنذار المطلوب.

الترحيل أو جهة الاتصال الجافة

يعد مخرج الترحيل أحد أبسط الطرق لإنشاء ربط محلي. يؤدي الضغط على زر الطوارئ أو توليد حدث هاتفي محدد مسبقًا إلى تغيير حالة الترحيل، والذي يمكنه بعد ذلك توفير إشارة تحكم لوحدة تحكم الإنذار.

قد يكون مسار الإشارة:

زر الطوارئ → مخرج الترحيل → وحدة تحكم الإنذار → الجرس / المنارة

يجب التعامل مع الترحيل كواجهة تحكم ما لم يكن تصنيفه الكهربائي مناسبًا خصيصًا للحمل المتصل. قد تتطلب أجهزة الإنذار عالية الطاقة، أو المنارات، أو الأجهزة الميدانية الأخرى وحدة تحكم وسيطة أو وحدة ترحيل.

التحكم عبر SIP والإدخال/الإخراج

في نظام SIP مركزي، يمكن للهاتف الميداني أولاً إجراء مكالمة أو توليد حدث مدعوم. تحدد منصة التوزيع الطرف المصدر وتطبق قاعدة الإنذار المكونة.

على سبيل المثال:

هاتف SIP → منصة التوزيع → بوابة الإدخال/الإخراج → جهاز الإنذار

يسمح هذا بتعيين قواعد مختلفة لمناطق فردية. قد تؤدي مكالمة من إحدى محطات الضخ إلى تنشيط المنارة المحلية فقط، بينما يمكن أن يؤدي حالة طوارئ في المصنع إلى تشغيل الإنذارات عبر عدة مناطق.

تكون بوابة الإدخال/الإخراج مفيدة بشكل خاص عندما تستخدم منصة التحكم اتصال IP ولكن معدات الإنذار الميدانية تقبل مدخلات ترحيل أو جهات اتصال تقليدية.

4. تكامل البث العام (PA)

يتعامل نظام PA مع الاتصال من واحد إلى متعدد. بعد تلقي مكالمة ميدانية، يمكن لغرفة التحكم استخدام النداء لإرسال تعليمات إلى وحدة إنتاج، أو مبنى، أو مقطع نفق، أو المنشأة بأكملها.

نداء SIP

يمكن تسجيل مكبرات SIP، وأطراف النداء، وبوابات PA SIP في نفس بيئة اتصال SIP مثل نقاط نهاية الهاتف.

يختار المشغل نقطة نهاية النداء أو المجموعة المحددة مسبقًا من وحدة تحكم التوزيع ويبدأ الإعلان:

وحدة تحكم التوزيع → خادم SIP → نقطة نهاية نداء SIP → مكبر الصوت

اعتمادًا على المنصة، يمكن ترتيب النداء حسب جهاز فردي، أو مجموعة، أو منطقة، أو نداء عام. يمكن أيضًا منح نداء الطوارئ أولوية أعلى من الإعلانات الروتينية.

أنظمة PA القائمة

يمكن توصيل المصانع الصناعية التي لديها مضخمات ومكبرات بوقية قائمة بنظام اتصال IP عبر بوابة نداء SIP أو بوابة صوتية.

قد يكون الاتصال:

منصة التوزيع → بوابة PA SIP → مضخم PA → مكبرات الميدان

هذا مفيد للتحديث التدريجي لأنه يمكن أن تستمر مكبرات الصوت والمضخمات القائمة في العمل بينما ينتقل التحكم في التوزيع والنداء إلى شبكة IP.

5. التحكم المحلي أم المركزي؟

يستخدم الربط المحلي عادةً اتصالًا كهربائيًا مباشرًا بين الهاتف ومعدات الإنذار القريبة. إنه بسيط وسريع ومناسب لمحطات الضخ المعزولة، وغرف المعدات، والمواقع البعيدة، أو المواقع الأخرى حيث يجب أن يعمل الإنذار المحلي بشكل مستقل عن منطق المنصة المعقد.

ينقل الربط المركزي المزيد من وظائف التحكم إلى منصة التوزيع أو الإنذار. يمكن للنظام تحديد مصدر المكالمة، واختيار منطقة الإنذار المقابلة، والتحكم في النداء، وتسجيل الحدث.

غالبًا ما تجمع المواقع الصناعية الكبيرة بين كلتا الطريقتين. قد يقوم ترحيل الهاتف بتنشيط منارة محلية فورًا، بينما تتولى المنصة المركزية الاستجابة الأوسع، بما في ذلك إعلانات PA، وإنذارات إضافية، وتسجيل المكالمات، وتوزيع المشغل.

يمكن للمنصة المركزية أيضًا تبادل المعلومات مع كاميرات المراقبة، وكشف الغاز، وواجهات إنذار الحريق، أو الأنظمة التشغيلية الأخرى عندما يتطلب المشروع ربط أحداث أوسع.

6. التطبيقات الصناعية

النفط والغاز

غالبًا ما تحتاج مزارع الخزانات، ومحطات الضواغط، ومناطق التحميل، ومرافق المعالجة إلى نقاط اتصال ثابتة بالإضافة إلى إنذار محلي وإشعار على مستوى المنطقة. تسمح الهواتف المقاومة للانفجار للعاملين بالإبلاغ عن الحوادث مباشرة، بينما تعمل أجهزة PA والإنذار على توسيع التحذير إلى منطقة العمل المحيطة.

المصانع الكيميائية

غالبًا ما تجمع مناطق المعالجة الكيميائية بين المناطق الخطرة، والضوضاء البيئية العالية، ووحدات إنتاج متعددة. توفر الهواتف الثابتة اتصالاً مباشرًا مع غرفة التحكم، بينما تعمل أجهزة الإنذار الصوتية والمرئية ومكبرات PA على تحسين الإشعار في حالات الطوارئ في جميع أنحاء المصنع.

التعدين

قد تستخدم مشاريع التعدين هواتف ثابتة، واتصالات توزيع، وإنذارات، ونداء في مواقع التشغيل الرئيسية. يجب أن يأخذ اختيار المعدات في الاعتبار متطلبات المنطقة الخطرة المحددة، والغبار، والضوضاء الخلفية، والظروف الميكانيكية، وشبكة الاتصالات المتاحة.

الأنفاق والمرافق تحت الأرض

غالبًا ما تحتوي الأنفاق والمساحات الصناعية تحت الأرض على مسافات اتصال طويلة ونقاط طوارئ موزعة. توفر الهواتف الثابتة موقعًا معروفًا للمكالمات الطارئة، بينما يمكن لأجهزة PA والإنذار القائمة على المنطقة إشعار العاملين عبر قسم أكبر.

حيثما يتم تصنيف منطقة معينة على أنها خطرة، يجب اختيار الهاتف والمعدات الكهربائية المرتبطة به وفقًا لمتطلبات المشروع المقابلة.

7. قائمة التحقق قبل النشر

قبل التركيب الميداني، يجب تأكيد واجهات الاتصال والإنذار كجزء من تصميم النظام بدلاً من بعد وصول المعدات إلى الموقع.

بالنسبة للمرافق القائمة، يجب أن تتضمن الخطوة الأولى أيضًا توثيق خطوط الهاتف المثبتة، ومضخمات PA، ومكبرات الميدان، ودوائر الإنذار، وموارد الشبكة، والواجهات المتاحة. هذا يسهل تحديد مكان بقاء المعدات القائمة وأين تكون هناك حاجة إلى بوابة أو وحدة تحكم.

يعتمد تصميم الربط الموثوق على كيفية توقع استجابة المكالمات والإنذارات ومناطق PA أثناء حدث حقيقي. لذلك يجب تأكيد متطلبات المنطقة الخطرة، والواجهات الكهربائية، وتوفر الشبكة، وأولوية الإنذار، وسلوك الفشل قبل التشغيل.

توفر Becke هواتف مقاومة للانفجار، وهواتف صناعية، وبوابات اتصال، ومعدات توزيع وPA ذات صلة للبيئات الخطرة والصناعية. يمكن استخدام هذه المنتجات في بنيات اتصال SIP أو تناظرية أو هجينة، مع تحديد التكوين النهائي حسب شبكة الموقع، ومتطلبات المنطقة الخطرة، ووظائف الإنذار والنداء المطلوبة.
