هواتف الألياف الضوئية هي نقاط اتصال صوتية أو أنظمة هاتفية تستخدم النقل الشبكي القائم على الألياف كجزء من مسار المكالمة. وبدلاً من الاعتماد فقط على كابلات الهاتف النحاسية، يتم نقل الإشارة الصوتية عبر الألياف الضوئية إما مباشرة من خلال معدات تدعم الألياف، أو بشكل غير مباشر عبر محولات الوسائط، ومفاتيح الألياف، وأنظمة IP PBX، والبوابات، ومنصات VoIP.
الميزة الرئيسية ليست أن سماعة الهاتف نفسها يجب أن تحتوي دائماً على منفذ بصري. في كثير من المشاريع الواقعية، قد يكون الهاتف هاتف IP، أو هاتف طوارئ، أو هاتفاً صناعياً، أو هاتفاً تناظرياً عبر محول، أو طرفية تشغيل وتحكم، بينما تستخدم الشبكة الأساسية الألياف الضوئية. يساعد هذا التصميم على تحسين تغطية المسافات، وتقليل التداخل الكهرومغناطيسي، ودعم الإدارة المركزية، والحفاظ على استقرار الاتصال الصوتي في المباني الكبيرة، والمجمعات، والأنفاق، والمصانع، والمحطات، والمرافق البعيدة.
لماذا تحسّن الوصلات البصرية نشر الصوت
الخطوط النحاسية التقليدية عملية للمسافات القصيرة، لكنها تتأثر بالمسافة، والضجيج الكهرومغناطيسي، واختلافات التأريض، والتعرض للاندفاعات الكهربائية، وتقادم الكابلات. في المواقع المعقدة، قد تسبب المسارات النحاسية الطويلة طنيناً أو توهيناً أو ضجيجاً أو إشارات غير مستقرة. تغيّر الألياف بيئة النقل لأنها تحمل المعلومات على شكل ضوء عبر ألياف زجاجية أو بلاستيكية، وليس كتيار كهربائي عبر موصلات معدنية.
يمنح ذلك أنظمة الصوت المعتمدة على الألياف مقاومة قوية للتداخل الكهرومغناطيسي. ويكون مفيداً بشكل خاص قرب المحركات، والمحولات، ومعدات الجهد العالي، والمصاعد، وأنظمة السكك الحديدية، والمشغلات الصناعية، ومعدات البث، وآلات اللحام، والمسارات الخارجية المعرضة للصواعق.
تدعم الألياف أيضاً النقل لمسافات طويلة. يمكن لشبكة الصوت أن تربط البوابات البعيدة، وغرف التحكم، والمحطات الفرعية، ومداخل الأنفاق، ومرافق الوقوف، ومباني المجمعات، والمستودعات، ونقاط الحراسة من دون إجبار جميع الأجهزة على البقاء قرب غرفة الاتصالات الرئيسية.

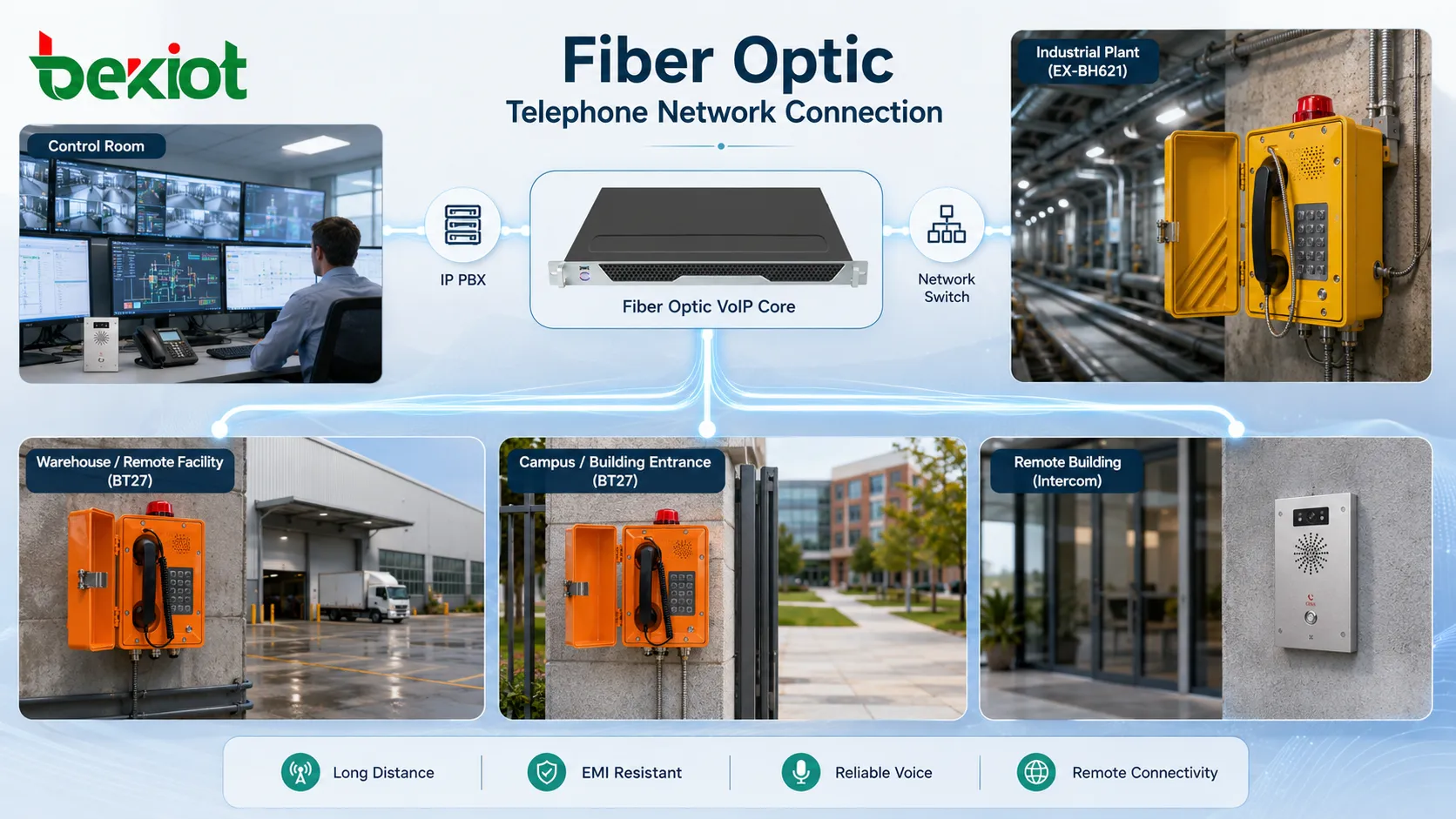

كيف يتم بناء مسار المكالمة
طبقة الطرفيات
تشمل طبقة الطرفيات الجهاز الذي يتحدث المستخدمون من خلاله فعلياً. قد يكون ذلك هاتف IP، أو جهاز اتصال داخلي SIP، أو سماعة تناظرية، أو محطة نداء طوارئ، أو وحدة تحكم للمشغل، أو هاتف مصعد، أو طرفية صناعية متينة. بعض الأجهزة تتصل مباشرة بشبكة Ethernet، بينما يحتاج بعضها الآخر إلى محول تناظري أو بوابة.
تقوم الطرفية بتحويل صوت المستخدم إلى إشارة مناسبة لطريقة الوصول المحلية. في جهاز IP، يتم ترميز الصوت إلى حزم رقمية. أما في الجهاز التناظري، فيجب تحويل الإشارة التناظرية قبل أن تدخل شبكة IP أو شبكة الألياف.
طبقة تحويل الوصول
عندما لا يمتلك الجهاز واجهة ألياف مباشرة، يتم استخدام تحويل الوصول. قد يشمل ذلك محول وسائط، أو مفتاح ألياف، أو محول هاتف تناظري، أو بوابة صوت، أو وصلة صاعدة من Ethernet إلى ألياف. دور هذه الطبقة هو وصل اتصال الجهاز المحلي بشبكة النقل البصرية.
في المشاريع العملية، قد يتصل الهاتف عبر Ethernet نحاسي لمسافة قصيرة، بينما تستخدم الوصلة الصاعدة للمفتاح الألياف للوصول إلى غرفة المعدات الرئيسية. يوفر ذلك مزايا الألياف من دون إلزام كل هاتف باحتواء وحدة بصرية.
طبقة التحكم الصوتي
تتولى طبقة التحكم الصوتي التسجيل، والاتصال، والتوجيه، وصلاحيات المكالمات، والامتدادات، والبريد الصوتي، والتسجيل، والمكالمات الجماعية، وتوجيه الطوارئ، والوصول إلى الخطوط الخارجية. قد تكون هذه الطبقة IP PBX، أو منصة VoIP مستضافة، أو خادم SIP، أو نظام تشغيل وتحكم، أو منصة اتصالات موحدة.
لا تستبدل الألياف التحكم في المكالمات. إنها توفر مسار النقل. ولا تزال منصة PBX أو منصة الصوت هي التي تقرر كيفية توجيه المكالمات وكيف تتواصل الطرفيات مع بعضها.
طبقة النقل
تشمل طبقة النقل كابلات الألياف الضوئية، ولوحات التوصيل، وإطارات التوزيع البصري، ووحدات SFP، ومفاتيح الألياف، ومحولات الوسائط، وربما معدات شبكة حلقية أو عمود فقري احتياطي. تحدد هذه الطبقة المسافة، وعرض النطاق، واحتياطية الرابط، والموثوقية المادية.
للحصول على مكالمات صوتية واضحة، يجب أن توفر طبقة النقل تسليم حزم مستقراً مع ضبط زمن التأخير، والتذبذب، وفقدان الحزم.
من أين يأتي وضوح المكالمة
وضوح المكالمة هو نتيجة عمل عدة عوامل معاً. تقلل الألياف التداخل الكهربائي وتدهور الإشارة عبر المسافات الطويلة، لكن جودة الصوت تعتمد أيضاً على اختيار الترميز، وتصميم الميكروفون، وجودة السماعة، وإلغاء الصدى، وجودة الخدمة QoS في الشبكة، وفقدان الحزم، والتذبذب، ومعالجة الطرفية، وإعدادات PBX.
في أنظمة VoIP، يتم عادة نقل الصوت في حزم RTP بعد إنشاء المكالمة. إذا كانت شبكة الألياف مستقرة، يكون فقدان الحزم منخفضاً ويبقى التأخير قابلاً للتنبؤ. يساعد ذلك في الحفاظ على جودة محادثة طبيعية ويقلل الصوت المتقطع.
في الأماكن الصاخبة، تبقى أجهزة الهاتف مهمة. لا يمكن لعمود فقري بصري نظيف أن يعالج وضع ميكروفون سيئ، أو ضعف صوت السماعة، أو الصدى الصوتي، أو ضجيج الرياح، أو سماعة تالفة. يجمع النشر الجيد بين مسار شبكة نظيف واختيار مناسب للطرفيات.

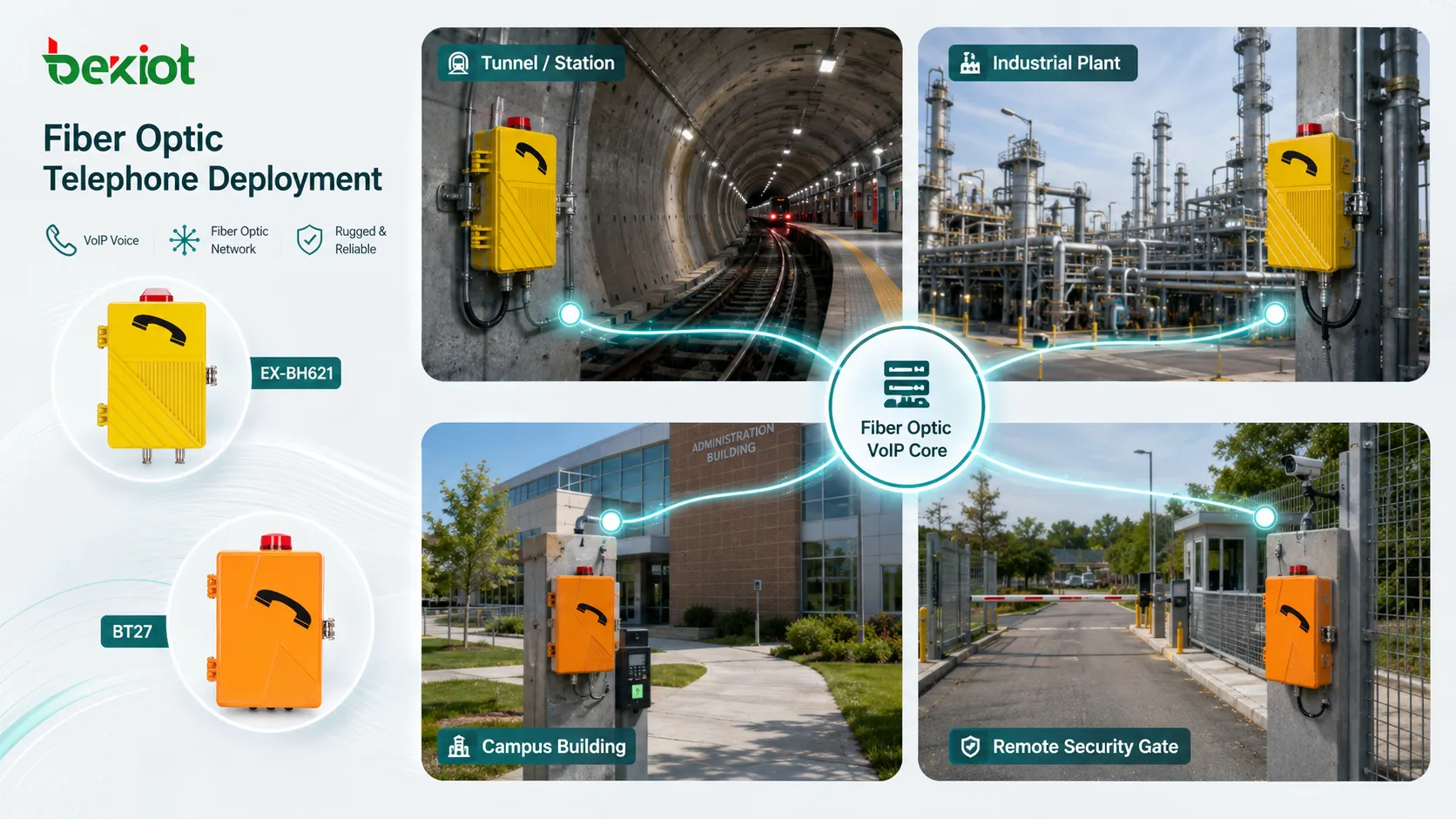

بيئات المشاريع المناسبة
المباني الكبيرة والمجمعات
غالباً ما تحتاج مجمعات المكاتب، والجامعات، والمستشفيات، والمباني العامة، والفنادق، والمجمعات الصناعية إلى تغطية صوتية عبر مبانٍ كثيرة. يمكن لوصلات الألياف ربط غرف الشبكة الموزعة مع إبقاء التحكم في المكالمات مركزياً.
يتجنب ذلك مدّ كابلات نحاسية طويلة بين المباني ويقلل مشكلات التأريض الناتجة عن الأنظمة الكهربائية المنفصلة.
الأنفاق ومرافق النقل
قد تحتاج أنفاق المترو، ومحطات السكك الحديدية، وأنفاق الطرق السريعة، والمطارات، ومحطات الحافلات، والموانئ إلى هواتف في نقاط بعيدة. الألياف مفيدة لأنها تستطيع تغطية مسافات طويلة ومقاومة التداخل الناتج عن طاقة الجر، وأنظمة الإشارات، والآلات، ومعدات البنية التحتية العامة.
يمكن وضع الهواتف في نقاط الطوارئ، والمنصات، وغرف المعدات، ومناطق التذاكر، والبوابات، وممرات الخدمة، ومراكز التشغيل.
المواقع الصناعية ومواقع الطاقة
تحتوي المصانع، والمصافي، ومحطات الطاقة، والمناجم، والمحطات الفرعية، ومرافق معالجة المياه، والمستودعات غالباً على ضجيج كهربائي قوي ومسارات كابلات طويلة. تساعد الألياف على عزل مسارات الاتصال عن التداخل الكهربائي وفروق جهد التأريض.
في هذه البيئات، يمكن النظر في Becke Telcom عند تخطيط الحلول عندما تحتاج طرفيات صوت صناعية، ونقاط اتصال طوارئ، وبنى VoIP متصلة بالألياف إلى العمل معاً عبر مواقع قاسية أو موزعة.
الأمن والاتصال في الطوارئ
قد تحتاج مكاتب الأمن، ونقاط المساعدة الطارئة، وهواتف البوابات، وطرفيات مساعدة مواقف السيارات، وهواتف غرف التحكم إلى اتصال موثوق لمسافات طويلة. تساعد الألياف على ربط هذه الطرفيات بنقطة قيادة مركزية مع تقليل خطر فقدان جودة الإشارة.
عند استخدامها للاتصال في الطوارئ، يجب أن يتضمن التصميم أيضاً طاقة احتياطية، وتوسيم موقع واضح، واختبارات دورية، وتوجيه مكالمات بديل.
تخطيط التركيب قبل تمديد الكابلات
قبل التركيب، يجب على فريق المشروع رسم خريطة لجميع نقاط الاتصال. يشمل ذلك مواقع الهواتف، وغرف الشبكة، وموقع PBX، ومسارات الألياف، ومواضع لوحات التوصيل، ومصادر الطاقة، وخزائن المعدات، وحوامل الكابلات، وأي عبور خارجي محتمل.
بعد ذلك، يجب تحديد نوع النظام. بعض المشاريع تستخدم هواتف IP عبر شبكات Ethernet منقولة بالألياف. مشاريع أخرى تربط هواتف تناظرية عبر بوابات. يستخدم بعضها طرفيات طوارئ SIP، بينما يستخدم بعضها بنية هجينة تجمع الأجهزة التناظرية وأجهزة IP. يجب اختيار البنية قبل شراء الأجهزة.
يجب أيضاً فحص المسافة والبيئة. قد تتطلب ألياف المكاتب الداخلية، والألياف المدرعة الخارجية، والقنوات تحت الأرض، ومسارات الكابلات الصناعية، وتركيبات الأنفاق أنواع كابلات وطرق حماية وموصلات وممارسات تركيب مختلفة.

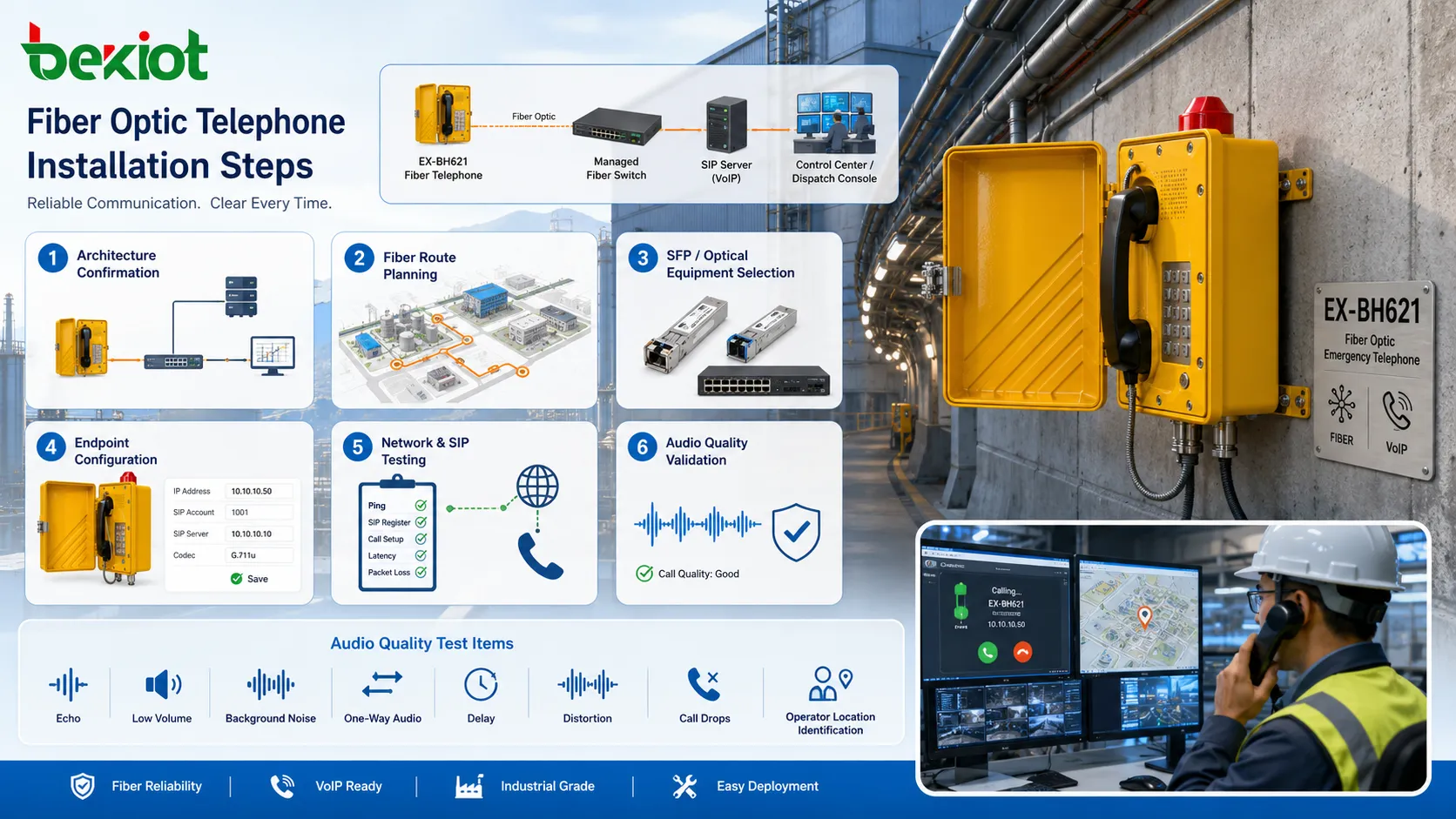

عملية التركيب خطوة بخطوة
الخطوة 1: تأكيد بنية الصوت
قرر ما إذا كان النظام سيستخدم هواتف IP، أو هواتف تناظرية مع محولات، أو أجهزة اتصال داخلي SIP، أو طرفيات تدعم الألياف، أو مزيجاً من هذه الخيارات. أكد منصة PBX أو VoIP، وخطة الامتدادات، وقواعد التوجيه، والوصول إلى الخطوط الخارجية.
تمنع هذه الخطوة عدم توافق الأجهزة. فوجود كابل ألياف وحده لا يحدد ما إذا كانت الطرفية يجب أن تكون SIP أو تناظرية أو قائمة على بوابة.
الخطوة 2: تصميم مسار الألياف
خطط للمسار البصري من غرفة المعدات الرئيسية إلى كل خزانة بعيدة أو منطقة طرفيات. ضع في الاعتبار المسافة، ونصف قطر الانحناء، وحماية الكابل، والألياف الاحتياطية، ونقاط التوصيل، ودخول المبنى، وفصل التأريض، والأمان المادي.
بالنسبة للمسارات الخارجية أو الصناعية، استخدم أنواع كابلات مناسبة للرطوبة، والسحق، والقوارض، والتعرض للأشعة فوق البنفسجية، والاهتزاز، أو الإجهاد الميكانيكي عند الحاجة.
الخطوة 3: اختيار المعدات البصرية
اختر مفاتيح الألياف، ومحولات الوسائط، ووحدات SFP، ولوحات التوصيل، وإطارات التوزيع البصري، ومصادر الطاقة التي تتوافق مع نوع الألياف والمسافة المطلوبة. لا ينبغي خلط الألياف أحادية النمط ومتعددة النمط من دون تخطيط صحيح للواجهات البصرية.
تحقق من نوع الموصل، والطول الموجي، والسرعة، والميزانية البصرية، ومتطلبات duplex أو simplex، وما إذا كانت الشبكة تحتاج إلى احتياطية.
الخطوة 4: إعداد طرفيات الصوت
قم بإعداد كل هاتف أو طرفية برقم الامتداد، وحساب SIP، واسم العرض، وإعدادات الترميز، ووجهة الاتصال، ومسار الطوارئ، وإعداد VLAN، ووصول الإدارة. بالنسبة للأجهزة التناظرية، قم بإعداد تعيين منفذ المحول أو البوابة.
يجب أن تتطابق تسميات الطرفيات مع المواقع المادية. لا ينبغي أن يظهر الهاتف الموجود في “مخرج النفق 2” كرقم امتداد غير واضح في غرفة التحكم.
الخطوة 5: توصيل الشبكة واختبارها
بعد إنهاء الألياف وتوصيلها، اختبر القدرة البصرية، وحالة الرابط، واتصال VLAN، وإعدادات منافذ المفتاح، وعنونة IP، وإمكانية الوصول إلى المسارات. إضاءة مؤشر الرابط ليست كافية؛ يجب أيضاً فحص استقرار الحزم.
يجب أن يتضمن اختبار الصوت المكالمات الداخلية، والمكالمات الخارجية، ومكالمات الطوارئ، والمكالمات الجماعية، وتحويل المكالمات، والبريد الصوتي، والتسجيل، والمسارات البديلة عند الحاجة.
الخطوة 6: التحقق من جودة الصوت
اختبر الكلام الحقيقي من موضع التركيب النهائي. تحقق من الصدى، وانخفاض الصوت، والضجيج الخلفي، والصوت أحادي الاتجاه، والتأخير، والتشويه، وانقطاع المكالمات. إذا كانت البيئة صاخبة، فاختبر أثناء ظروف التشغيل العادية بدلاً من فترة تشغيل هادئة.
بالنسبة لهواتف الطوارئ، اختبر ما إذا كان المشغل يستطيع سماع المتصل بوضوح وتحديد الموقع بسرعة.
إعدادات الشبكة التي تؤثر في جودة الصوت
يجب إعداد QoS لإعطاء الأولوية لحزم الصوت عندما تنقل الشبكة الصوت والبيانات معاً. تساعد VLAN الصوتية، ووسم DSCP، وصفوف الأولوية في المفاتيح، وسعة الوصلة الصاعدة المضبوطة في حماية المكالمات أثناء ازدحام الشبكة.
يجب أن يبقى زمن التأخير منخفضاً بما يكفي للمحادثة الطبيعية. تدعم الألياف نفسها نقلاً سريعاً، لكن مسارات التوجيه، أو المفاتيح المحملة، أو VPN، أو الجدران النارية، أو وصلات WAN الضعيفة قد تظل تسبب تأخيراً.
التحكم في التذبذب مهم أيضاً. تستخدم طرفيات VoIP مخازن تذبذب، لكن التغير المفرط قد يسبب صوتاً متقطعاً أو زيادة في التأخير. الشبكة المبدلة المستقرة أفضل من شبكة مزدحمة أو مقسمة بشكل سيئ.
يجب تقليل فقدان الحزم. حتى الفقدان البسيط يمكن أن يؤثر في وضوح الصوت، خصوصاً مع برامج الترميز المضغوطة. يجب أن تراقب الشبكة أخطاء الروابط، وهوامش القدرة البصرية، وأخطاء المنافذ، واستخدام عرض النطاق.
اعتبارات الطاقة والنسخ الاحتياطي
لا تنقل الألياف الطاقة إلى الهواتف العادية بالطريقة التي يمكن أن تفعلها Ethernet النحاسية مع PoE. إذا كانت الطرفيات البعيدة تعتمد على مفاتيح أو محولات أو بوابات محلية، فهذه الأجهزة تحتاج إلى طاقة موثوقة في الخزانة البعيدة أو نقطة التركيب.
في الاتصالات الحرجة، تكون الطاقة الاحتياطية ضرورية. قد تكون أنظمة UPS، أو طاقة DC، أو دوائر مدعومة بالمولدات، أو مصادر طاقة احتياطية مطلوبة لمنصة PBX، والمفاتيح، ومحولات الوسائط، والبوابات، والطرفيات.
يجب أن يشمل تخطيط الطاقة كامل مسار المكالمة. قد يكون الهاتف مركباً بشكل صحيح، لكن الاتصال قد يفشل إذا فقد محول الوسائط البعيد الطاقة.
الأعطال الشائعة واستكشاف المشكلات
لا يوجد رابط على معدات الألياف
إذا لم يعمل الرابط البصري، تحقق من نوع الألياف، وتوافق SFP، وقطبية الإرسال والاستقبال، ونظافة الموصلات، ومستوى القدرة البصرية، وحالة سلك التوصيل، وما إذا كان الطول الموجي الصحيح مستخدماً.
عدم التطابق بين الألياف أحادية النمط ومتعددة النمط من أخطاء التركيب الشائعة.
الهاتف يسجل لكن الصوت لا يعمل
يشير ذلك غالباً إلى مشكلات في توجيه الشبكة، أو الجدار الناري، أو VLAN، أو منفذ RTP، أو NAT، أو إعدادات البوابة. قد يعمل تسجيل SIP بينما يتم حظر حركة الوسائط أو توجيهها بشكل خاطئ.
يمكن أن يساعد التقاط الحزم واختبار تدفق RTP في تحديد المشكلة.
المكالمات المحلية واضحة لكن المكالمات بين المواقع سيئة
إذا كانت المكالمات المحلية واضحة بينما تكون المكالمات البعيدة سيئة، فتحقق من عرض النطاق بين المواقع، ووصلات المفاتيح الصاعدة، وسياسة QoS، وزمن تأخير WAN، وفقدان الحزم، وحمل معالجة الجدار الناري.
لا تستطيع الألياف داخل موقع واحد تعويض مسار WAN ضعيف بين المواقع.
انقطاعات رابط متقطعة
قد تأتي المشكلات البصرية المتقطعة من موصلات متسخة، أو انحناءات ضيقة، أو أسلاك توصيل تالفة، أو وحدات SFP غير مستقرة، أو اهتزاز، أو حرارة عالية، أو قدرة بصرية هامشية.
يجب أن يكون التنظيف والاختبار البصري جزءاً من الصيانة، خاصة في البيئات الصناعية والخارجية.
ممارسات الصيانة
حافظ على نظافة موصلات الألياف. يمكن أن يسبب الغبار والتلوث فقداناً أو أعطالاً متقطعة. استخدم أدوات تنظيف ألياف مناسبة وتجنب لمس أوجه الموصلات النهائية.
وثّق جميع الروابط. يجب تسمية وتسجيل كل ليف، ومنفذ لوحة توصيل، ومنفذ مفتاح، وموقع هاتف، وامتداد طرفية، وخزانة. يقلل التوثيق الجيد وقت استكشاف الأعطال.
راقب صحة الرابط. يمكن للمفاتيح المدارة عرض حالة المنافذ، والأخطاء، وعرض النطاق، والحرارة، والتشخيصات البصرية إذا كانت وحدة SFP تدعم ذلك. تساعد هذه السجلات على اكتشاف المشكلات قبل أن يبلغ المستخدمون عن فشل المكالمات.
أعد الاختبار بعد التغييرات. قد يؤثر نقل الهواتف، أو استبدال المحولات، أو تغيير VLAN، أو تحديث إعدادات PBX، أو إعادة توصيل الألياف في سلوك المكالمات. يجب إجراء اختبار وظيفي قصير بعد كل تغيير.
يعتمد وضوح نظام الهاتف المدعوم بالألياف على السلسلة كاملة: جودة الرابط البصري، وأجهزة الطرفية، وإعدادات VoIP، واستقرار الطاقة، وQoS الشبكة، والانضباط في التركيب.
FAQ
هل يحتاج هاتف الألياف الضوئية دائماً إلى منفذ ألياف مباشر؟
لا. تستخدم كثير من عمليات النشر هواتف IP أو هواتف تناظرية متصلة بمعدات محلية، بينما يستخدم رابط العمود الفقري بين الخزائن أو المباني الألياف.
هل يمكن للألياف تحسين جودة الصوت وحدها؟
يمكنها تقليل تداخل النقل ومشكلات الإشارة بعيدة المدى، لكن جودة المكالمة النهائية تعتمد أيضاً على برامج الترميز، والطرفيات، وإعدادات الشبكة، واستقرار الطاقة، والبيئة الصوتية.
هل الألياف أحادية النمط أم متعددة النمط أفضل لأنظمة الصوت؟
يعتمد الاختيار على المسافة، والبنية التحتية القائمة، والمعدات البصرية، وميزانية المشروع. تُستخدم الألياف أحادية النمط غالباً للروابط الأطول، بينما تكون متعددة النمط شائعة في الروابط الأقصر داخل المباني أو غرف البيانات.
ما الذي يجب اختباره بعد التركيب؟
اختبر جودة الرابط البصري، واتصال IP، وتسجيل SIP، والمكالمات الواردة، والمكالمات الصادرة، ومسارات الطوارئ، والتحويل، ووضوح الصوت، وعرض الموقع، والطاقة الاحتياطية، ووظائف الإنذار أو المراقبة.
لماذا يعمل الهاتف أثناء الطاقة العادية لكنه يفشل أثناء الانقطاع؟
قد لا يكون المفتاح البعيد أو محول الوسائط أو البوابة أو PBX متصلاً بطاقة احتياطية. يجب حماية كل جهاز نشط في مسار المكالمة إذا كانت الحاجة إلى التشغيل أثناء الانقطاع مطلوبة.
