تُعد مفاتيح فصل الأحمال عالية الجهد أجهزة تبديل تُستخدم في شبكات توزيع الطاقة المتوسطة والعالية الجهد لتوصيل وتحمل وفصل تيار الحمل تحت ظروف الخدمة المحددة. تُطبق هذه المفاتيح بشكل شائع في وحدات الحلقة الرئيسية، ومحطات التوزيع الفرعية، والخطوط الهوائية، والأنظمة الصناعية، ومغذيات المحولات، والشبكات الكبلية، ومحطات الطاقة المتجددة، ومشاريع أتمتة توزيع الطاقة في مرافق المرافق العامة.

مفتاح فصل الحمل ليس نفس قاطع الدائرة الكهربائية. دوره الأساسي هو تبديل الحمل والعزل، بينما صُمم قاطع الدائرة الكهربائية لفصل تيارات الأعطال. في العديد من أنظمة التوزيع، تُستخدم مفاتيح فصل الأحمال جنبًا إلى جنب مع المنصهرات، ومرحلات الحماية، ومفاتيح الفصل، ومفاتيح التأريض، والمتعاقلات، وأجهزة التحكم لدعم التشغيل الآمن والتوزيع الموثوق للطاقة.

يوفر مفتاح فصل الأحمال عالي الجهد تبديلاً محكماً لتيار الحمل العادي، ولكن يجب اختياره وتشغيله وصيانته وفقًا لقدرته المقننة وقواعد السلامة الخاصة بنظام الطاقة.

المعنى الأساسي لمفتاح فصل الأحمال عالي الجهد

مفتاح فصل الأحمال عالي الجهد هو جهاز تبديل ميكانيكي مصمم لفتح وإغلاق الدوائر الكهربائية بينما يحمل الدائرة تيار الحمل. يسمح للمشغلين أو أنظمة التحكم بتغذية أو إزالة تغذية أو تقطيع أو نقل أجزاء من شبكة توزيع الطاقة تحت ظروف التشغيل العادية.

في أنظمة الطاقة العملية، قد يختلف مصطلح "عالي الجهد" حسب المنطقة والصناعة. توجد العديد من مفاتيح فصل الأحمال في تطبيقات التوزيع ضمن فئات الجهد الأعلى من 1 كيلوفولت، خاصة في شبكات الجهد المتوسط مثل أنظمة 6 كيلوفولت، 10 كيلوفولت، 11 كيلوفولت، 12 كيلوفولت، 24 كيلوفولت، 33 كيلوفولت، و 35 كيلوفولت. يجب أن تتطابق فئة الجهد الدقيقة، ومستوى العزل، والتيار المقنن، ودورة التبديل مع تصميم المشروع والمعايير المطبقة.

وظيفة تبديل الحمل

الوظيفة الرئيسية للجهاز هي تبديل تيار الحمل. وهذا يعني أنه قادر على فصل تيار الحمل الذي يسري أثناء الخدمة العادية، مثل تيار حمل المحول، وتيار حمل المغذي، وتيار شحن الكابل، أو تيار حمل خط التوزيع ضمن قدرته المقننة.

هذه الوظيفة مهمة لأن فتح دائرة عالية الجهد تحت الحمل يُنشئ قوسًا كهربائيًا. يشتمل مفتاح فصل الحمل على بنية للتحكم في القوس بحيث يمكن إدارة القوس وإخماده بأمان ضمن ظروف التبديل المقننة.

العزل والتقطيع

تُستخدم العديد من مفاتيح فصل الأحمال لعزل قسم مغذي أو محول أو فرع كابل أو قطعة شبكة حلقية بعد فصل تيار الحمل. في شبكات التوزيع، يساعد التقطيع في تحديد المنطقة المتأثرة أثناء الصيانة أو استعادة الأعطال.

يجب أن يكون العزل مرئيًا بوضوح أو مشارًا إليه بشكل موثوق وفقًا لتصميم معدات التبديل. بالنسبة لأعمال الصيانة، العزل وحده لا يكفي؛ فالتحقق من انعدام الجهد والتأريض وإجراءات الإغلاق والتفويض بالعمل مطلوبة أيضًا وفقًا لقواعد الموقع.

مبدأ التشغيل

يعتمد مبدأ تشغيل مفتاح فصل الحمل على الحركة السريعة للملامسات وإخماد القوس. عندما يفتح المفتاح تحت الحمل، تنفصل الملامسات المتحركة والثابتة. يتشكل قوس كهربائي بين الملامسات لأن التيار يستمر في التدفق عبر الغاز المتأين أو وسط القوس لفترة قصيرة.

يجب على المفتاح بعد ذلك أن يمدد أو يبرد أو يشطر أو ينفخ أو يخمد القوس بحيث يتوقف التيار بأمان. تعتمد طريقة إخماد القوس على تصميم المفتاح. قد تستخدم التصميمات الشائعة الهواء أو الغاز أو الفراغ أو الزيت في المعدات القديمة أو هياكل أخرى للتحكم في القوس.

فتح الملامسات وتشكل القوس

عندما يكون المفتاح مغلقًا، يتدفق التيار عبر المسار الرئيسي الموصل. أثناء الفتح، تنفصل الملامسات بسرعة. نظرًا لأن الدائرة تحتوي على محاثة وطاقة كهربائية، فإن التيار لا يتوقف فورًا، مما ينتج قوسًا كهربائيًا.

إذا لم يتم التحكم في القوس، فقد يتلف الملامسات والعزل والمعدات المجاورة، كما يمكن أن يخلق مخاطر سلامة جسيمة. لذلك، يجب أن يتمتع مفتاح فصل الحمل بقدرة مقننة على القطع مناسبة لتيار الحمل المتوقع ودورة التشغيل.

إخماد القوس

إخماد القوس هو عملية إيقاف القوس واستعادة العزل بين الملامسات المفتوحة. تستخدم التصميمات المختلفة للمفاتيح طرقًا مختلفة. قد تستخدم مفاتيح فصل الحمل الهوائية قنوات قوس، أو قرون قوس، أو غرف إخماد القوس. قد تستخدم التصميمات المعزولة بالغاز تدفق الغاز وخصائص العزل. تخمد قواطع الفراغ القوس داخل حجرة فراغ محكمة الغلق.

الهدف هو نفسه: مقاطعة تيار الحمل دون السماح للقوس بالاستمرار أو إعادة الاشتعال بما يتجاوز الحدود الآمنة. يجب اختبار المفتاح وتصنيفه وفقًا للجهد والتيار والتردد ودورة التبديل المقصودة.

آلية الطاقة المخزنة

تستخدم العديد من مفاتيح فصل الأحمال آلية زنبركية أو طاقة مخزنة. يقوم المشغل بشحن الآلية يدويًا أو كهربائيًا، وتطلق الآلية الطاقة لتحريك الملامسات بسرعة.

تعتبر حركة الملامسات السريعة والمتسقة مهمة لأن الحركة البطيئة اليدوية يمكن أن تزيد من زمن التقوس وتقلل من موثوقية التبديل. تساعد آليات الطاقة المخزنة في جعل سرعة التبديل أقل اعتمادًا على حركة يد المشغل.

الأوضاع: مفتوح، مغلق، ومؤرض

توفر بعض تصميمات معدات التبديل أوضاعًا متعددة مثل مغلق، مفتوح، ومؤرض. يربط الوضع المغلق الدائرة. يفصل الوضع المفتوح الدائرة. يربط الوضع المؤرض جانب الدائرة المعزول بالأرض عبر مفتاح تأريض.

يجب أن يكون مؤشر الوضع واضحًا وموثوقًا. غالبًا ما تُستخدم المتعاقلات لمنع العمليات غير الآمنة، مثل إغلاق مفتاح تأريض على دائرة نشطة أو إغلاق مفتاح فصل الحمل أثناء تعشيق مفتاح التأريض.

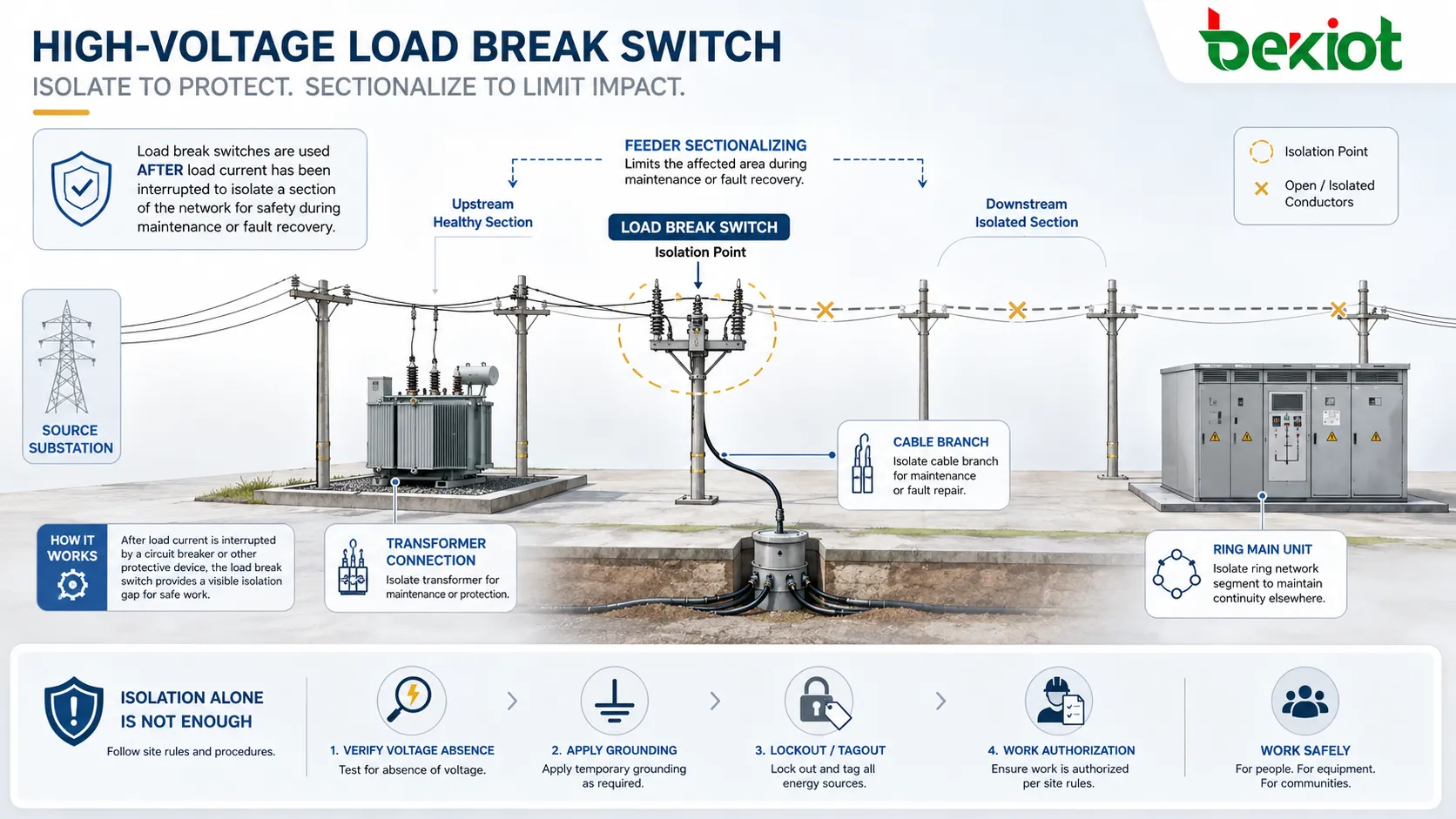

المكونات الهيكلية الرئيسية

يُبنى مفتاح فصل الأحمال عالي الجهد من مكونات كهربائية وميكانيكية وعازلة وتحكم. يعتمد الهيكل الدقيق على ما إذا كان المفتاح داخليًا أو خارجيًا أو معزولًا بالهواء أو معزولًا بالغاز أو مثبتًا على أعمدة أو مغلقًا بمعدن أو مدمجًا في وحدة حلقة رئيسية.

الملامسات الرئيسية

تحمل الملامسات الرئيسية تيار التشغيل العادي عندما يكون المفتاح مغلقًا. يجب أن تتمتع بمقاومة منخفضة وسعة حرارية كافية وقوة ميكانيكية كافية.

يمكن أن يؤدي تآكل الملامسات أو الأكسدة أو سوء المحاذاة أو السخونة الزائدة إلى تقليل الموثوقية. يجب اتباع تعليمات الشركة المصنعة وسياسة الصيانة في الموقع للفحص والصيانة الدورية.

نظام إخماد القوس

يتحكم نظام إخماد القوس في القوس أثناء الفتح. قد يشمل عدائيات قوس، أو قنوات قوس، أو غرف قواطع، أو مسارات تدفق الغاز، أو قنينات فراغ، أو هياكل مقاومة للقوس.

هذا الجزء بالغ الأهمية لتبديل الحمل الآمن. إذا تضرر نظام إخماد القوس أو تلوث، فقد يفشل المفتاح في فصل تيار الحمل بأمان.

نظام العزل

يفصل نظام العزل الأجزاء الحية عن الأجزاء المعدنية المؤرضة، وموصلات الطور إلى الطور، والأسطح التي يمكن الوصول إليها. قد يشمل العزل الخلوص الهوائي، والعزل الصلب، وعزل الغاز، والبورسلين، وراتنجات الإيبوكسي، أو المواد المركبة.

يمكن أن تتأثر أداء العزل بالرطوبة والغبار والتلوث والشيخوخة والتلف الميكانيكي والتفريغ الجزئي والتركيب غير الصحيح. يجب مراعاة الظروف البيئية أثناء الاختيار والصيانة.

آلية التشغيل

تنقل آلية التشغيل الحركة اليدوية أو الآلية إلى حركة الملامسات. قد تشمل مقابض وأعمدة وزنبركات ومزاليج ووصلات ومحركات ومفاتيح مساعدة ومؤشرات موضع ميكانيكية.

يجب أن تعمل الآلية بسلاسة واتساق. أي صلابة أو صوت غير طبيعي أو حركة غير مكتملة أو عدم تطابق في الموضع يجب أن يفحصه موظفون مؤهلون قبل الاستمرار في التشغيل.

المتعاقلات والمؤشرات

تساعد المتعاقلات في منع تسلسلات التبديل غير الآمنة. تظهر مؤشرات الموضع ما إذا كان المفتاح مفتوحًا أو مغلقًا أو مؤرضًا. قد ترسل الملامسات المساعدة إشارات الحالة إلى أنظمة المراقبة أو منصات SCADA أو وحدات التحكم عن بُعد.

المؤشر الموثوق به ضروري لأن المشغلين يجب أن يعرفوا حالة المفتاح الفعلية قبل القيام بأنشطة التبديل أو الاختبار أو التأريض أو الصيانة.

أنواع مفاتيح فصل الأحمال

يمكن تصنيف مفاتيح فصل الأحمال حسب وسط العزل، وبيئة التركيب، وطريقة التشغيل، والتطبيق. لكل نوع مزايا وقيود مختلفة.

مفتاح فصل حمل معزول بالهواء

تستخدم مفاتيح فصل الأحمال المعزولة بالهواء الهواء كوسط عزل أساسي. غالبًا ما تكون بسيطة ومرئية وأسهل في الفحص. يمكن استخدامها في معدات التبديل الداخلية، أو الأنظمة الخارجية المثبتة على الأعمدة، أو معدات التوزيع حسب التصميم.

تتطلب التصميمات المعزولة بالهواء خلوصًا مناسبًا وقد تتأثر أكثر بالتلوث والرطوبة والملح والغبار والتعرض البيئي. ظروف الصيانة والتركيب مهمة للموثوقية على المدى الطويل.

مفتاح فصل حمل معزول بالغاز

توجد مفاتيح فصل الأحمال المعزولة بالغاز بشكل شائع في وحدات الحلقة الرئيسية المدمجة ومعدات التبديل المغلقة. توضع مكونات التبديل داخل خزان محكم مملوء بغاز عازل أو وسط عزل بديل حسب تصميم المنتج.

يمكن لهذا التصميم تقليل متطلبات المساحة وتحسين الحماية ضد الظروف البيئية الخارجية. ومع ذلك، فإنه يتطلب مراقبة دقيقة لسلامة الغلاف وحالة الغاز حيثما ينطبق ذلك وقواعد الصيانة الخاصة بالشركة المصنعة.

مفتاح فصل حمل مفرغ (فراغي)

تستخدم مفاتيح فصل الأحمال المفرغة قواطع فراغية لإخماد القوس. تستخدم تقنية التبديل بالفراغ على نطاق واسع نظرًا لأدائها القوي في القطع وبيئة القوس المغلقة.

يجب فحص حالة القاطع الفراغي، والحركة الميكانيكية، ومؤشر تآكل الملامسات، وتنسيق العزل وفقًا لإجراءات الصيانة الخاصة بالشركة المصنعة.

مفتاح فصل حمل مدمج مع منصهر

تُدمج بعض تجميعات مفاتيح فصل الأحمال مع منصهرات الجهد العالي. يتولى المفتاح تبديل الحمل العادي، بينما يوفر المنصهر حماية من قصر الدائرة لمعدات مثل المحولات.

هذا الدمج شائع في حماية محولات التوزيع. إن تصنيف المنصهر الصحيح، وآلية القادح، ومنطق تشغيل الطور، والتنسيق مع الحماية الأعلى مهمة للتطبيق الآمن.

مقارنة: مفتاح فصل الحمل مقابل قاطع الدائرة

كل من مفتاح فصل الحمل وقاطع الدائرة يتحكمان في الدوائر الكهربائية، لكن واجباتهما مختلفة. الخلط بينهما يمكن أن يخلق مشاكل خطيرة في التصميم والسلامة.

لماذا يُحدث الفرق أهمية

يجب استخدام مفتاح فصل الحمل فقط ضمن قدرة التبديل المقننة له. إذا كان يجب فصل تيار عطل، فيجب أن يعتمد النظام على قاطع دائرة أو منصهر أو جهاز حماية مصنف بشكل صحيح.

يمكن أن يؤدي التطبيق غير الصحيح إلى تعريض المعدات والأفراد لقوس كهربائي شديد ومخاطر ميكانيكية وحرارية وكهربائية. يجب دائمًا مراجعة اختيار المعدات من قبل مهندسين كهربائيين مؤهلين.

التنسيق مع أجهزة الحماية

في العديد من الأنظمة، يكون مفتاح فصل الحمل جزءًا من مخطط حماية منسق. قد تعمل قواطع الدائرة الأعلى، والمنصهرات المحددة للتيار، والمرحلات، وأجهزة إعادة الإغلاق، وإعدادات الحماية معًا لإزالة الأعطال وعزل الأقسام المتضررة.

يجب أن يأخذ تنسيق الحماية في الاعتبار مستويات قصر الدائرة، وتيارات اندفاع المحولات، وتيار الحمل، ومنحنيات المنصهر، وإعدادات المرحل، والانتقائية، وطريقة تأريض النظام.

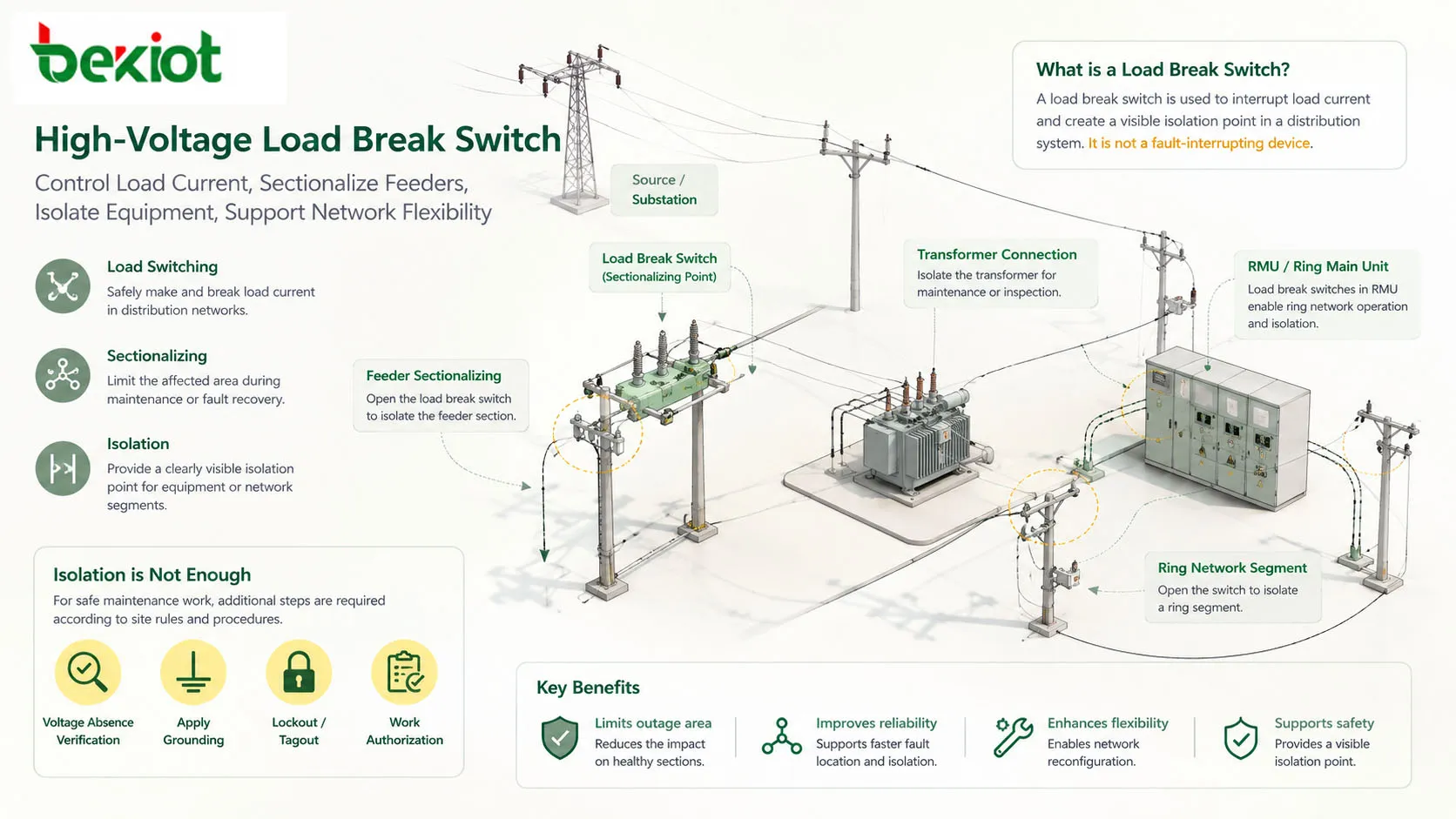

التطبيقات في توزيع الطاقة

تُستخدم مفاتيح فصل الأحمال عالية الجهد على نطاق واسع لأنها توفر وظائف تبديل وتقطيع عملية في شبكات التوزيع. تتضح قيمتها بشكل خاص حيث يحتاج المشغلون إلى التحكم في تدفق الحمل وعزل أجزاء من الشبكة بأمان.

وحدات الحلقة الرئيسية

غالبًا ما تستخدم وحدات الحلقة الرئيسية مفاتيح فصل الأحمال للتحكم في المغذيات الواردة والصادرة في شبكات التوزيع الحلقية. هذا يسمح للمرافق ومشغلي المنشآت بتقطيع الأعطال، ونقل مسارات التغذية، والحفاظ على استمرارية الخدمة.

في تصميمات RMU المدمجة، يمكن دمج مفتاح فصل الحمل مع مفاتيح التأريض والمنصهرات وحجرات الكابلات ومؤشرات الجهد والمتعاقلات وأجهزة المراقبة عن بُعد.

مغذيات محولات التوزيع

تُستخدم مفاتيح فصل الأحمال بشكل شائع في مغذيات المحولات. تسمح بفصل المحول عن شبكة الجهد العالي تحت ظروف الحمل العادية. عند دمجها مع المنصهرات، يمكن أن توفر أيضًا حماية من أعطال المحول.

يجب أن يتطابق اختيار المفتاح والمنصهر مع تصنيف المحول، وتيار الاندفاع، ومستوى العطل المتوقع، ومتطلبات تنسيق الحماية.

خطوط التوزيع الهوائية

يمكن استخدام مفاتيح فصل الأحمال الخارجية المثبتة على الأعمدة لتقطيع المغذيات الهوائية، والتحكم في الخطوط الفرعية، وعزل الصيانة. تساعد المرافق على عزل أقسام أصغر من الشبكة بدلاً من فصل منطقة أكبر.

يجب اختيار المعدات الخارجية وفقًا للطقس، والتلوث، والتعرض للصواعق، والقوة الميكانيكية، وارتفاع التشغيل، والممارسة المحلية للمرافق.

الأنظمة الصناعية

تستخدم المنشآت الصناعية مفاتيح فصل الأحمال في المحطات الفرعية، ومغذيات الإنتاج، ومناطق التحكم في المحركات، وغرف المحولات، وخزانات توزيع الطاقة. تساعد في إدارة عزل المعدات، وتبديل المغذيات، وتخطيط الصيانة.

قد تحتوي البيئات الصناعية على غبار، واهتزاز، وجو أكال، ومستويات أعطال عالية، واحتياجات تبديل متكررة، وإجراءات سلامة صارمة. يجب أن يعكس اختيار المعدات ظروف الموقع هذه.

مشاريع الطاقة المتجددة والبنية التحتية

قد تستخدم المزارع الشمسية، ومنشآت طاقة الرياح، وأنظمة تخزين الطاقة بالبطاريات، وأنظمة السكك الحديدية، والمطارات، والأنفاق، والموانئ، ومراكز البيانات مفاتيح فصل الأحمال في شبكات التجميع والتوزيع ذات الجهد المتوسط.

غالبًا ما تتطلب هذه المشاريع معدات تبديل مدمجة، وتشغيل عن بُعد، ومراقبة الحالة، وموثوقية عالية، وإجراءات صيانة واضحة.

مبادئ السلامة قبل أي عملية تشغيل

التبديل في الجهد العالي خطير. يجب تحديد مبادئ التشغيل وإجراءات السلامة من قبل موظفين كهربائيين مؤهلين، وتعليمات التشغيل المعتمدة، وأدلة المعدات، وتقييم المخاطر في الموقع، واللوائح المحلية. المحتوى التالي هو نظرة عامة على إدارة السلامة، وليس بديلاً عن التفويض الرسمي أو الإجراءات الميدانية.

فقط الموظفون المؤهلون

يجب تشغيل وفحص واختبار وصيانة مفاتيح فصل الأحمال عالية الجهد فقط من قبل موظفين مدربين ومصرح لهم. يجب على العمال فهم نوع المعدات، والمخطط أحادي الخط، والجهد المقنن، وواجب التبديل، ومنطق المتعاقلات، وظروف العطل، وقواعد الاستجابة للطوارئ.

لا يجوز للأفراد غير المؤهلين فتح حجرات معدات التبديل، أو تجاوز المتعاقلات، أو تشغيل أجهزة الجهد العالي المكشوفة، أو محاولة استكشاف الأخطاء وإصلاحها. يمكن أن تسبب أنظمة الجهد العالي صدمة كهربائية مميتة، وإصابة وميض قوسي، وحروق، وضغط انفجار، وانفجار المعدات.

اتباع أوامر التبديل المعتمدة

يجب أن تتبع عمليات التبديل أوامر التبديل المعتمدة أو تذاكر التشغيل. تحدد هذه المستندات العملية المقصودة، وتحديد المعدات، والتسلسل، والتفويض، وطريقة الاتصال، وخطوات التأكيد.

تساعد أوامر التبديل في منع تشغيل الحجرة الخاطئة، وعزل المغذي الخاطئ، والتغذية الراجعة غير المخطط لها، والتغذية غير الآمنة. في الأنظمة المعقدة، لا يجب أن تحل الافتراضات اللفظية محل الإجراءات المكتوبة المؤكدة.

تأكيد تعريف المعدات

قبل أي عملية، يجب تأكيد اسم المعدات، ورقم المغذي، وتسمية اللوحة، وموضع المفتاح، والمخطط الكهربائي، والهدف من التشغيل. تحدث العديد من الحوادث لأن الجهاز الخاطئ يتم تشغيله.

يجب أن تكون التسميات الواضحة، والمخططات المحاكية، ومؤشرات SCADA، وعلامات اللوحة، ورسومات الموقع متسقة. إذا كان التعريف غير واضح، يجب إيقاف العملية حتى يتم حل المشكلة من قبل موظفين مصرح لهم.

استخدام معدات الوقاية الشخصية المناسبة

يجب أن تتطابق معدات الوقاية الشخصية مع تقييم خطر وميض القوس والصدمة. اعتمادًا على الموقع والمهمة، قد تشمل ملابس مقاومة للقوس، وحماية للوجه، وقفازات عازلة، وخوذة أمان، وأحذية أمان، وحماية سمعية، وأدوات معزولة.

معدات الوقاية الشخصية هي خط الدفاع الأخير، وليس الأول. يجب أن يقلل تصميم النظام الآمن، وإزالة الطاقة، والمتعاقلات، والتشغيل عن بُعد، والحواجز، والإجراءات الصحيحة من التعرض كلما أمكن ذلك.

إطار إجراءات السلامة العام

يجب تطوير إجراءات السلامة لتشغيل مفتاح فصل الحمل من دليل المعدات الفعلي وبرنامج السلامة الكهربائية في الموقع. يشمل الإطار العام التخطيط، والتفويض، والعزل، والتحقق، والتأريض، والتشغيل، والمراقبة، والتوثيق.

التخطيط وتقييم المخاطر

قبل التبديل، يجب أن يفهم الفريق سبب الحاجة إلى العملية، وما هي المعدات التي ستتأثر، وما إذا كان تيار الحمل ضمن تصنيف المفتاح، وما إذا كانت المعدات النهائية قد تسبب تغذية عكسية، وما هي المخاطر الموجودة.

يجب أن يأخذ تقييم المخاطر في الاعتبار طاقة وميض القوس، وحدود الصدمة، وتأريض النظام، والطاقة المخزنة، وحالة التحكم عن بُعد، والطقس للتشغيل الخارجي، وقيود الوصول، والتأثير المحتمل على المستخدمين أو الإنتاج.

التفويض والاتصالات

يجب أن يكون التبديل عالي الجهد مصرحًا به من قبل الموظفين المسؤولين. يجب أن يكون الاتصال بين المرسلين والمشغلين وفرق الصيانة والإدارات المتأثرة واضحًا ومسجلاً حيثما تتطلب ذلك.

في العمليات متعددة الأفراد، يجب تحديد الأدوار. يجوز لشخص إصدار أمر التبديل، وآخر للتشغيل، وآخر للتحقق من الحالة حسب ممارسة الموقع.

العزل والإغلاق

عندما يجب العمل على المعدات، يجب أن يزيل العزل جميع المصادر المحتملة للطاقة الخطرة. يجب تطبيق الإغلاق والوسم وفقًا لإجراءات التحكم في الطاقة المعتمدة.

يجب أن يأخذ العزل في الاعتبار التغذية العادية، والتغذية البديلة، ومصادر التغذية العكسية، ومصادر المولدات، وبنوك المكثفات، والمحولات، والدوائر المساعدة، وطاقة التحكم، والطاقة الكهربائية المخزنة.

اختبار عدم وجود جهد

قبل تأريض أو لمس معدات من المتوقع أن تكون منزوعة الطاقة، يجب على الموظفين المؤهلين التحقق من عدم وجود جهد باستخدام معدات وإجراءات اختبار معتمدة.

يجب إجراء اختبار الجهد بحذر لأن الاختبار غير الصحيح يمكن أن يخلق ثقة زائفة. يجب أن تتطابق حالة جهاز الاختبار، وتصنيفه، وطريقته، ونقطة الوصول مع المعدات وفئة الجهد.

تطبيق التأريض عند الحاجة

يستخدم التأريض لحماية العمال من التنشيط غير المتوقع، أو الجهد المستحث، أو الشحنة المخزنة، أو التغذية العكسية. تتضمن بعض معدات التبديل مفاتيح تأريض مدمجة، بينما قد تتطلب أنظمة أخرى معدات تأريض محمولة.

يجب أن تتبع إجراءات التأريض قواعد الموقع. يجب أن يحدد موظفو السلامة الكهربائية المؤهلون نقطة التأريض، والتسلسل، وتصنيف المعدات، وطريقة التحقق.

توثيق العملية

يجب توثيق عمليات التبديل. قد يشمل السجل التاريخ والوقت والمشغل ومعرف المعدات ورقم أمر التبديل والموضع الأولي والموضع النهائي والنتائج غير الطبيعية والإنذارات ونتائج التأكيد.

تدعم السجلات الجيدة إمكانية التتبع، والتحقيق في الحوادث، وتخطيط الصيانة، ومراجعة التبديل في المستقبل.

المخاطر الشائعة وضوابط المخاطر

يمكن أن تتضمن عملية تشغيل مفتاح فصل الأحمال عالي الجهد عدة مخاطر. يساعد فهم هذه المخاطر الفرق على تصميم إجراءات أكثر أمانًا واختيار معدات مناسبة.

وميض القوس وانفجار القوس

يمكن أن يطلق وميض القوس حرارة شديدة وضوءًا وصوتًا وضغطًا. يمكن أن يخلق انفجار القوس قوة ميكانيكية وحطامًا متطايرًا. قد تحدث هذه المخاطر أثناء فشل المعدات، أو التشغيل غير الصحيح، أو انهيار العزل، أو تبديل الأعطال.

قد يشمل التحكم في المخاطر معدات تبديل مقاومة للقوس، والتشغيل عن بُعد، والصيانة المناسبة، والمتعاقلات، والحواجز، ودراسة وميض القوس، ومعدات الوقاية الشخصية، وإجراءات التبديل الصارمة.

الصدمة الكهربائية

يمكن أن تحدث الصدمة الكهربائية عندما يلمس شخص أجزاء نشطة أو يدخل مسافة اقتراب غير آمنة. يمكن أن ينتقل الجهد العالي أيضًا عبر الهواء إذا كان الخلوص غير كافٍ.

يتطلب منع الصدمة حواجز وعزلًا وتقييد الوصول والتحقق من الجهد وأدوات مناسبة وحدود اقتراب آمنة وتأريضًا وموظفين مدربين.

التغذية العكسية والطاقة المخزنة

قد تأتي التغذية العكسية من المولدات أو المحولات أو المكثفات أو المغذيات المتوازية أو أنظمة الطاقة المتجددة أو أنظمة UPS أو المعدات المتصلة. قد تبقى الطاقة المخزنة بعد فتح الدائرة الرئيسية.

يجب أن تحدد الإجراءات جميع مصادر الطاقة المحتملة قبل بدء العمل. افتراض أن مفتاحًا واحدًا مفتوحًا يجعل المعدات آمنة يمكن أن يكون خطيرًا.

الفشل الميكانيكي

يمكن أن تفشل آليات المفتاح بسبب التآكل أو التآكل أو نقص التشحيم أو سوء المحاذاة أو الزنبركات المكسورة أو الوصلات التالفة أو سوء الصيانة. قد يمنع الفشل الميكانيكي الفتح الكامل أو الإغلاق الكامل أو مؤشر الموضع الصحيح.

يجب التعامل مع قوة التشغيل غير الطبيعية، أو الحركة غير المكتملة، أو الضوضاء غير المعتادة، أو المؤشر غير المتسق كعلامة تحذير. يجب فحص المعدات من قبل موظفين مؤهلين قبل الاستخدام مرة أخرى.

اعتبارات الفحص والصيانة

تحافظ الصيانة على موثوقية وسلامة مفاتيح فصل الأحمال. يجب أن يتبع جدول الصيانة تعليمات الشركة المصنعة، وظروف الموقع، وتكرار التبديل، والتعرض البيئي، ومعايير المرافق أو المنشأة.

الفحص البصري

قد يشمل الفحص البصري التحقق من حالة العلبة، والملصقات، والتآكل، والتلوث، والرطوبة، والتلف، والأجزاء السائبة، ومؤشرات الموضع، ومقابض التشغيل، وحالة مفتاح التأريض، وحالة حجرة الكابل.

بالنسبة للمعدات الخارجية، يجب أن يشمل الفحص أيضًا أختام الطقس، والعوازل، وأضرار الطيور، والنباتات، وأضرار الصواعق، ورواسب التلوث.

فحص التشغيل الميكانيكي

تؤكد الفحوصات الميكانيكية أن آلية التشغيل تتحرك بشكل صحيح وأن المؤشرات تتطابق مع موضع المفتاح الفعلي. يجب ألا تلتصق الآلية أو تتعطل أو تتطلب قوة غير طبيعية.

فقط الموظفون المصرح لهم يجب أن يقوموا بفحوصات التشغيل. قد تتطلب بعض الاختبارات إزالة الطاقة أو إجراءات خاصة حسب نوع المعدات.

حالة الملامسات والقاطع

يؤثر تآكل الملامسات وحالة القاطع على أداء التبديل. اعتمادًا على التصميم، قد تشمل الصيانة فحص مقاومة الملامسات، ومؤشرات التآكل، وحالة القاطع الفراغي، أو حالة العلبة المعزولة بالغاز.

يجب إجراء هذه الفحوصات باستخدام أدوات اختبار مناسبة وطرق معتمدة من قبل الشركة المصنعة. يمكن أن يؤدي الاختبار غير الصحيح إلى تلف المعدات أو خلق ظروف غير آمنة.

اختبار العزل

حالة العزل مهمة للمعدات عالية الجهد. قد يشمل الاختبار مقاومة العزل، وتحمل تردد الطاقة، وتقييم التفريغ الجزئي، أو طرق أخرى حسب برنامج الصيانة.

يجب التحكم في جهد الاختبار، وطريقة التوصيل، وعملية التفريغ، وحدود السلامة من قبل موظفي الاختبار الكهربائي المؤهلين.

عوامل الاختيار للمشاريع الهندسية

يتطلب اختيار مفتاح فصل أحمال عالي الجهد تقييمًا هندسيًا. يجب أن يتطابق الجهاز مع التصنيفات الكهربائية، والظروف البيئية، وواجب التشغيل، وطريقة التركيب، وتنسيق الحماية، ومتطلبات السلامة.

التصنيف الكهربائي

يجب أن يكون المفتاح مصنفًا لجهد النظام، وتيار الحمل، والتردد، ومستوى العزل، وواجب التبديل. لا ينبغي اختياره فقط حسب الجهد الاسمي.

يجب على المهندسين مراجعة التطبيق الفعلي، بما في ذلك تنشيط المحول، وشحن الخط، وشحن الكابل، وتبديل الحلقة، وظروف الخدمة المتوقعة.

الملاءمة البيئية

البيئات الداخلية والخارجية لها متطلبات مختلفة. قد تحتاج المعدات الخارجية إلى علب مقاومة للطقس، ومواد مقاومة للأشعة فوق البنفسجية، وحماية من التآكل، وعوازل مقاومة للتلوث، ومتانة ميكانيكية.

قد تتطلب المواقع الصناعية حماية إضافية ضد الغبار والمواد الكيميائية والاهتزاز والحرارة والرطوبة أو الأجواء المتفجرة عند الاقتضاء.

الأتمتة والمراقبة

قد تتطلب أنظمة التوزيع الحديثة تشغيلًا بمحرك، ومؤشر حالة عن بُعد، وملامسات مساعدة، ومؤشرات أعطال، وأجهزة استشعار للجهد، وأجهزة استشعار للتيار، وتكامل SCADA.

يمكن أن يحسن التشغيل عن بُعد السلامة عن طريق تقليل التعرض المباشر، ولكن يجب تصميم منطق التحكم والأمن السيبراني والمتعاقلات وموثوقية الاتصال بشكل صحيح.

أخطاء شائعة يجب تجنبها

أحد الأخطاء الشائعة هو استخدام مفتاح فصل الحمل كما لو كان قاطع دائرة. لا ينبغي توقع أن يقطع مفتاح فصل الحمل تيار عطل مرتفع ما لم يكن جزءًا من تجميع مفتاح-منصهر أو حماية مصنف بشكل صحيح.

خطأ آخر هو تجاهل حالة المتعاقلات. المتعاقلات هي ميزات أمان، وليست إزعاجات. تجاوزها يمكن أن يخلق ظروفًا خطيرة مثل الإغلاق على أرض أو تأريض دائرة نشطة.

ثالث خطأ هو الاعتماد فقط على مؤشر اللوحة دون التحقق عند الاستعداد للصيانة. مؤشر الموضع مهم، لكن سلامة الصيانة تتطلب أيضًا عزلًا مناسبًا واختبارًا وتأريضًا وتفويضًا.

رابع خطأ هو إهمال الصيانة البيئية. يمكن أن يقلل الغبار والرطوبة والتآكل والتلوث من أداء العزل والموثوقية الميكانيكية بمرور الوقت.

الأسئلة الشائعة

هل يمكن لمفتاح فصل الحمل قطع تيار قصر الدائرة؟

يُقصد بمفتاح فصل الحمل القياسي عمومًا تبديل تيار الحمل المقنن، وليس قطع تيار العطل العالي. يتطلب قطع تيار العطل عادةً قاطع دائرة أو منصهر أو مجموعة مفتاح-منصهر مصنفة بشكل صحيح لهذه المهمة.

لماذا يستخدم مفتاح التأريض مع معدات تبديل مفتاح الحمل؟

يوفر مفتاح التأريض اتصالًا متحكمًا به بالأرض لقسم دائرة معزول. يساعد في حماية العمال من الجهد المستحث أو الشحنة المخزنة أو التنشيط غير المتوقع عند تطبيقه وفقًا لإجراءات السلامة المعتمدة.

ما الذي يجب التحقق منه إذا بدا مؤشر موضع المفتاح غير متسق؟

يجب إيقاف العملية والتحقق من الحالة من قبل موظفين مؤهلين. تشمل الأسباب المحتملة فشل الوصلة، أو الحركة غير المكتملة، أو عدم تطابق الملامس المساعد، أو التآكل الميكانيكي، أو تلف المؤشر.

هل يمكن تشغيل مفاتيح فصل الأحمال عالية الجهد عن بُعد؟

نعم، تدعم العديد من الوحدات الحديثة التشغيل الآلي وعن بُعد. يجب أن يشمل التحكم عن بُعد ردود فعل موثوقة للحالة، ومتعاقلات، وأمن الاتصالات، وتحكم محلي في حالات الطوارئ، وتفويض تشغيل واضح.

كيف تؤثر البيئة على عمر خدمة مفتاح فصل الحمل؟

تؤثر الرطوبة والغبار والملح والتلوث الصناعي ودرجات الحرارة القصوى والاهتزاز والتآكل على العزل والملامسات والآليات والأختام والعلب. يجب أن تعكس فترات الصيانة ظروف الموقع الفعلية.

ما هي المستندات التي يجب أن تكون متاحة قبل أعمال الصيانة؟

تشمل المستندات الهامة المخططات أحادية الخط، وأوامر التبديل، وإجراءات الإغلاق/الوسم، ودليل المعدات، وسجلات الاختبار، وإعدادات الحماية، ومعلومات وميض القوس عند الاقتضاء، وإجراءات التأريض، وتاريخ الصيانة.
