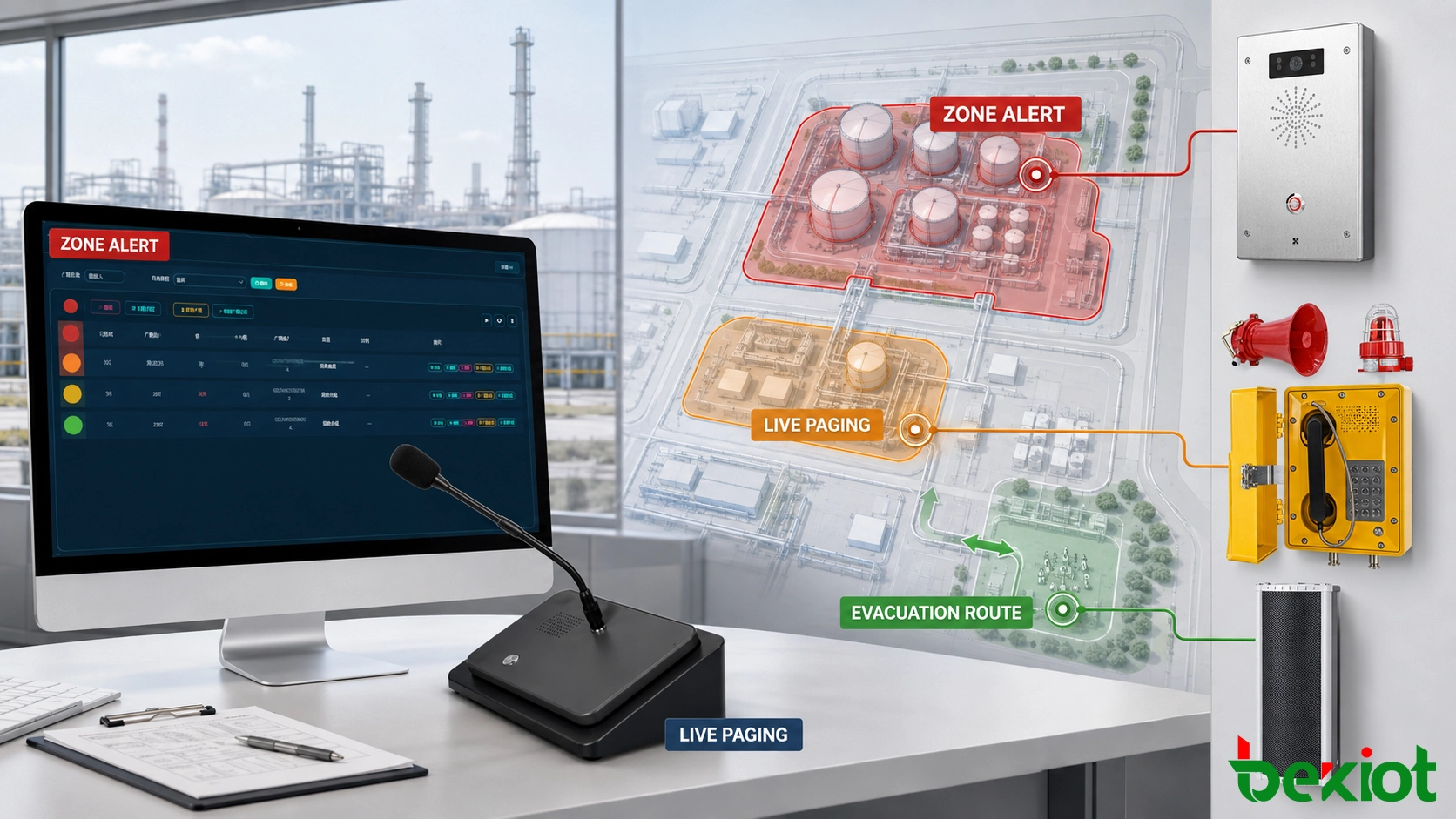

يبلغ كاشف غاز عن تسرب بالقرب من مزرعة الخزانات 2. يحتاج العمال داخل المنطقة المتأثرة إلى تعليمات فورية، وقد يحتاج الموظفون في منطقة التحميل المجاورة إلى الاستعداد للإخلاء، بينما لا يحتاج الموظفون في المباني البعيدة إلى المقاطعة بعد.

يجب أن تحول غرفة التحكم هذا الإنذار إلى رسالة صوتية واضحة وتوصيلها إلى المواقع الصحيحة. إذا انتشر التسرب أو أصبح طريق الإخلاء غير متاح، يجب أن يكون المشغل قادرًا على تغيير الرسالة، وتوسيع منطقة البث والتنسيق مع الموظفين في موقع الحادث.

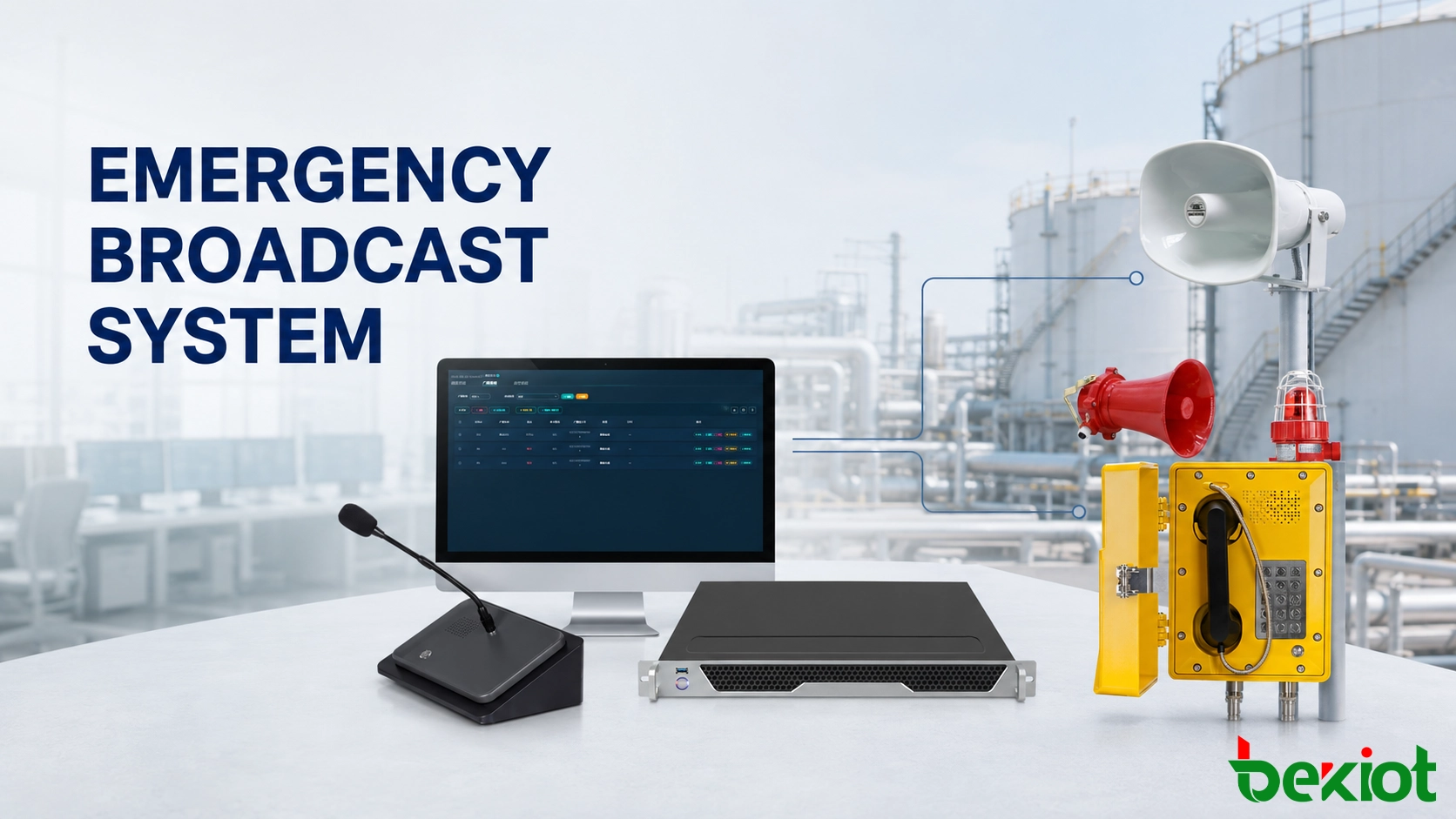

تعالج Becke Telcom هذه العملية من خلال نظام بث طارئ قائم على SIP يربط مدخلات الإنذار، وإدارة البث، وميكروفونات النداء، وكونسولات الإرسال، ومضخمات الصوت ومكبرات الصوت الميدانية. بدلاً من معالجة هذه الأجهزة كمنتجات منفصلة، ينظم النظام حول كيفية اكتشاف الحادث والإبلاغ عنه وإدارته.

يمكن استخدام نفس البنية التحتية للإشعارات الإنتاجية، وتذكيرات الصيانة والإعلانات المجدولة. عند تفعيل مصدر طارئ، تقاطع الأولويات المحددة مسبقًا الصوتيات ذات المستوى الأدنى وتجعل الرسالة الطارئة هي المهمة النشطة.

حل ذو صلة: نظام البث العام (PA) والإنذار الطارئ عبر SIP

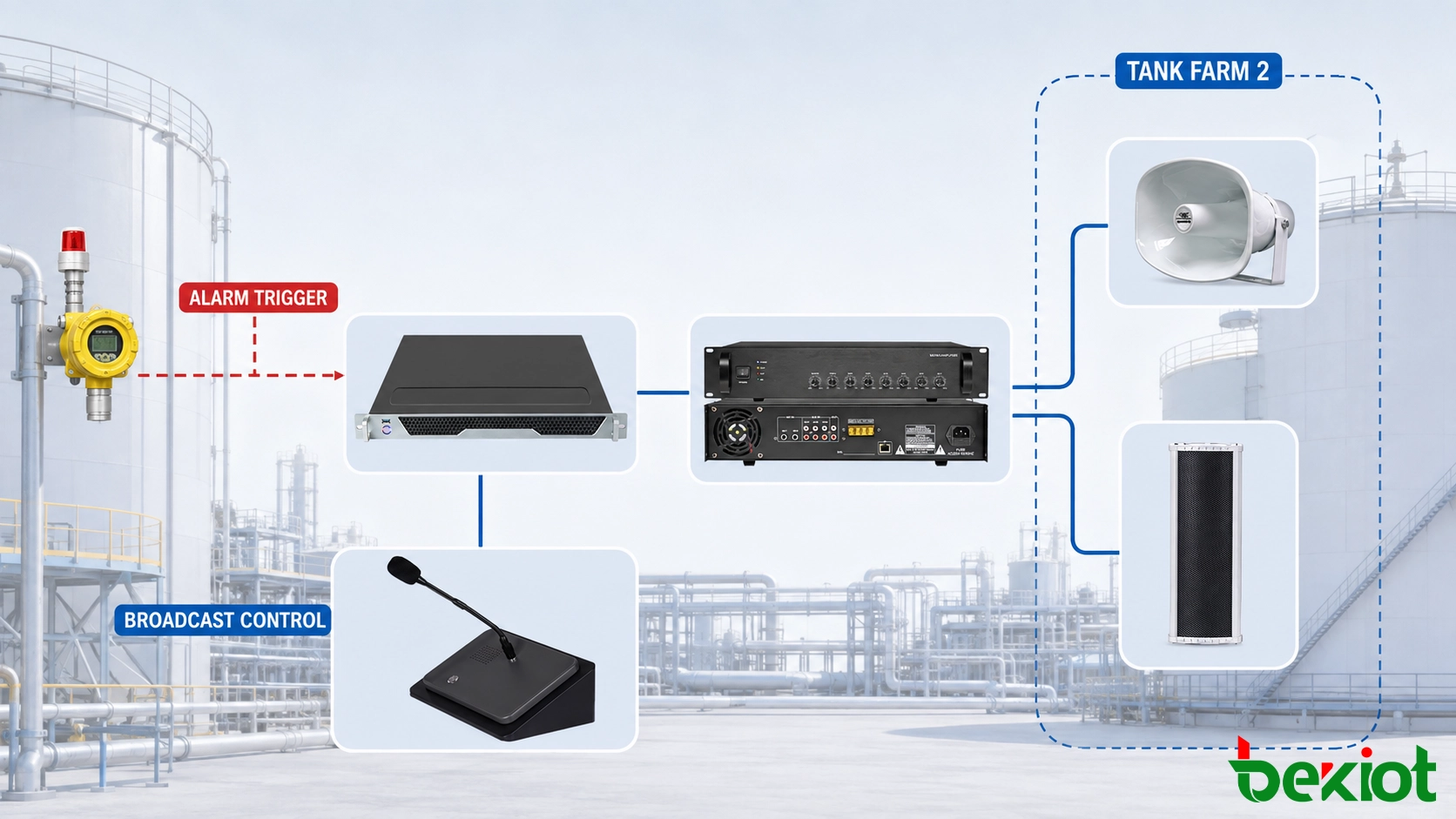

سير العمل من الإنذار إلى الصوت

يبدأ البث الطارئ بمصدر حدث معروف. قد يكون هذا جهاز اتصال إنذار حريق، أو كاشف غاز، أو وحدة تحكم في المعدات، أو زر طوارئ، أو أمر من مشغل مصرح به. يحتاج كل مصدر إلى هوية واضحة حتى يتمكن النظام من ربطه بالموقع والمنطقة وقاعدة الاستجابة الصحيحة.

في مثال مزرعة الخزانات 2، يجب أن يصل الإنذار كحدث معروف مثل "كشف غاز TF2"، بدلاً من رقم إدخال غير مفسر. يحدد الربط المكون المنطقة الأولى للبث، ويختار الرسالة المناسبة ويطبق الأولوية المطلوبة.

سواء بدأت الرسالة تلقائيًا أو انتظرت تأكيد المشغل يعتمد على خطة السبب والنتيجة في الموقع. قد يقوم إشارة غاز مؤكدة بتنشيط تحذير محلي فورًا، بينما قد يظهر إنذار معدات منخفض الثقة أولاً على واجهة غرفة التحكم للتقييم.

بمجرد بدء البث، قد يتضمن التسلسل الأولي:

1. يبلغ مدخل الإنذار عن الحدث وموقعه المصدر.

2. يطابق النظام المدخلات مع قاعدة استجابة مهيأة.

3. يتم تعيين تحذير غاز مسجل مسبقًا لمزرعة الخزانات 2.

4. تتم مقاطعة الصوت الروتيني في تلك المنطقة.

5. يتم إرسال التحذير عبر مسار الصوت المهيأ.

6. تتلقى غرفة التحكم الحدث وحالة البث.

يظل المرسل مشاركًا بعد الإجراء التلقائي. من موقع التحكم، يمكن للمشغل تكرار الرسالة، أو إضافة منطقة التحميل، أو إجراء إعلان مباشر، أو إيقاف بث غير صحيح وفقًا للصلاحيات المخصصة.

التحكم ومسار الصوت

يعتمد ترتيب المعدات على تخطيط الموقع والبنية التحتية الصوتية الموجودة. قد يستخدم التركيب المدمج ميكروفون نداء والعديد من مكبرات الصوت SIP. قد يجمع المصنع الأكبر بين الإدارة المركزية، ومواقع مشغلين متعددة، ومضخمات شبكية، وبوابات النداء، وأنواع مختلفة من مكبرات الصوت الميدانية.

في نشر Becke Telcom، يمكن ترتيب المنتجات حسب المسؤولية التشغيلية بدلاً من وضعها في حزمة ثابتة واحدة. تدير المنصة قواعد البث والمناطق؛ وتقوم محطات المشغل ببدء البث أو توليه؛ وتقوم أجهزة الصوت بتوصيل الرسالة في كل منطقة.

نقاط نهاية SIP المباشرة

يمكن تسجيل مكبر صوت SIP أو مضخم شبكي كنقطة نهاية قابلة للعنونة. يمكن للمنصة تعيينه لمنطقة واحدة أو أكثر بأسماء محددة وإرسال الصوت عبر شبكة IP. هذه الطريقة مفيدة للمباني الجديدة والمناطق النائية والمشاريع التي تتطلب إدارة مرنة للمناطق.

الوصول عبر البوابة

قد يتم الاحتفاظ بمضخمات الصوت الموجودة ودوائر السماعات السلبية عندما تتوافق حالتها وخصائصها الكهربائية مع متطلبات المشروع. توفر بوابة نداء SIP واجهة الصوت بين المنصة الشبكية ومدخل نظام البث العام التقليدي.

يجب تأكيد إعادة الاستخدام عن طريق فحص مدخلات المضخم، وأحمال السماعات، وحالة الكابلات، وجودة الصوت ومتطلبات المراقبة. لا يؤدي توصيل مضخم قديم ببوابة شبكية إلى تصحيح التغطية الضعيفة أو الأسلاك الميدانية التالفة.

المعدات الميدانية

قد يتطلب المصنع نفسه عدة أنواع من السماعات. يمكن استخدام سماعات سقفية أو جدارية في المكاتب، وقد تحتاج ورش العمل إلى سماعات بوقية، وقد تستخدم المناطق الخارجية الطويلة سماعات عمودية مقاومة للعوامل الجوية. تتطلب المناطق الخطرة اختيار المعدات وفقًا للظروف البيئية وشهادات المطابقة المعمول بها.

على واجهة المشغل، يتم تقديم هذه الأجهزة المختلفة بأسماء تشغيلية مثل "مزرعة الخزانات 2" و"منطقة التحميل" و"نقطة التجمع الشمالية". لا يحتاج المرسل إلى تحديد قناة مضخم أو عنوان IP قبل إصدار تحذير.

منطق المنطقة والرسالة

يجب أن تتبع مناطق البث خطة الاستجابة الطارئة بدلاً من سهولة توصيل الأسلاك. تحتاج المباني ووحدات الإنتاج والمناطق الخطرة ومسارات الإخلاء ونقاط التجمع إلى أسماء واضحة ومتسقة عبر منصة البث ورسومات الموقع وإجراءات غرفة التحكم.

قد تحتوي مزرعة الخزانات 2 على عدة دوائر سماعات، لكن يمكن للمشغل إدارتها كمنطقة وظيفية واحدة. يمكن أن يظل طريق التحميل المجاور منفصلاً بحيث يتلقى تحذيرًا تحضيريًا دون أن يتلقى نفس أمر الإخلاء فورًا.

التحكم في الأولوية

قد تشترك النداءات الروتينية والتشغيل المجدول والاتصالات الطارئة في نفس مكبرات الصوت الميدانية. تحدد الأولوية المهيأة أي مصدر يتم سماعه عند تداخل المهام.

قد يوضع الكلام الحي الطارئ فوق التحذيرات المسجلة مسبقًا عندما يحتاج المشغل إلى تصحيح مسار الإخلاء أو تقديم تعليمات متغيرة. يجب أن يكون لكل منهما الأولوية على الإعلانات الروتينية والصوت الخلفي. يجب أن يتطابق الترتيب النهائي مع الإجراء التشغيلي المعتمد.

يجب أن تستخدم اختبارات الأولوية أكثر من مصدر نشط. يحتاج المهندسون إلى التأكد من أن الرسالة الطارئة تقاطع الصوت ذي المستوى الأدنى في المنطقة المحددة، وأن المناطق غير ذات الصلة تتصرف كما هو متوقع، وأن المحتوى المتقطع لا يعاد تشغيله بشكل غير متوقع.

تصميم الرسالة

يجب أن تحدد الرسالة المسجلة مسبقًا الموقع المتأثر، وتذكر الإجراء المطلوب، وتتجنب التفسيرات التي تؤخر التعليمات. "تم كشف غاز في مزرعة الخزانات 2. توقف عن العمل واغادر عبر طريق الوصول الشرقي" أكثر فائدة من رسالة عامة تنص فقط على حدوث حالة طارئة.

حيث تتطلب عدة لغات، يجب تحديد ترتيب التشغيل وعدد مرات التكرار مسبقًا. قد يؤخر التسلسل الطويل التعليمات للمجموعات اللغوية اللاحقة، لذا يجب أن تظل الصياغة موجزة.

الأوامر المباشرة والتغذية الراجعة

تتعامل الرسالة المسجلة مسبقًا مع التعليمات الأولى المعروفة، لكن قد تحتاج غرفة التحكم إلى تغيير الاستجابة في غضون دقائق. قد يتغير اتجاه الريح، أو قد يكون مخرج مسدودًا، أو قد يمتد الحادث إلى منطقة تشغيل أخرى.

من خلال كونسول الإرسال أو ميكروفون النداء، يمكن للمشغل تحديد مناطق إضافية وإجراء إعلان مباشر. إذا أصبح طريق الوصول الشرقي غير آمن، يمكن للمرسل مقاطعة رسالة الإخلاء المسجلة وتوجيه العمال نحو نقطة التجمع الغربية.

يجب أن تصل المكالمة المباشرة فقط إلى المناطق التي يختارها المشغل. يظل البث الشامل متاحًا للأحداث على مستوى الموقع، لكن لا ينبغي أن يكون الاستجابة الافتراضية لكل إنذار.

الاتصال الميداني

يرسل البث رسالة واحدة إلى العديد من المستمعين. ولا يؤكد ما يحدث في موقع الإنذار. توفر الهواتف الصناعية، وأنظمة الاتصال الداخلي SIP، ومحطات الاتصال الطارئة مسار عودة إلى غرفة التحكم.

يمكن للعامل القريب من مزرعة الخزانات الإبلاغ عما إذا كان الغاز مرئيًا، أو ما إذا كان الأفراد قد أخلوا المنطقة، أو ما إذا كان المخرج المخطط مسدودًا. يمكن للمشغل بعد ذلك تعديل البث دون الاعتماد فقط على إشارة الكاشف الأولى.

يجب أن تستخدم المحطات الميدانية الثابتة هويات يمكن التعرف عليها. عند وصول مكالمة، يجب أن ترى غرفة التحكم موقعًا مثل "مزرعة الخزانات 2 – مدخل المضخة" بدلاً من رقم تحويلة غير مفسر. هذا يسمح بفهم المكالمة وحدث البث النشط كجزء من نفس الحادث.

سجلات الأحداث

يجب أن تسجل منصة البث مصدر الإطلاق والرسالة والمناطق المختارة ووقت البدء وإجراء المشغل وفقًا للوظائف المضمنة في المشروع. يجب أن تستخدم أنظمة الاتصال والتسجيل المتصلة مصدر وقت مشترك بحيث يمكن مراجعة المكالمات والبث وإجراءات غرفة التحكم بالترتيب الصحيح.

هذه السجلات مفيدة بعد الحادث، ولكنها تدعم أيضًا الصيانة الروتينية. إذا لم تستلم إحدى المناطق الرسالة المتوقعة، يمكن للمهندسين مقارنة القاعدة المهيأة، وإجراء المشغل وحالة المعدات بدلاً من الاعتماد فقط على التذكر.

معالجة الأعطال والاختبار

قد يبدو مسار البث طبيعيًا بينما تكون دائرة سماعة، أو قناة مضخم، أو اتصال شبكي عن بعد غير متاح. يجب أن تحدد المراقبة الجزء المتأثر من التجهيزات بمصطلحات يمكن لفنيي الصيانة تتبعها.

تحدد رسالة العطل المفيدة المبنى والمنطقة والجهاز أو الدائرة المعنية. "مضخم منطقة التحميل غير متصل" يعطي غرفة التحكم مسار استجابة أوضح من خطأ اتصال عام.

الاستجابة للعطل

يجب أن يحدد تصميم المشروع ما يظل متاحًا بعد كل عطل متوقع. اعتمادًا على مستوى المرونة المطلوب، قد يتضمن ذلك طاقة احتياطية، أو خوادم احتياطية، أو وصلات شبكة بديلة، أو سعة مضخم احتياطية، أو رسائل مخزنة محليًا.

لا يترك العطل الفردي دائمًا كل وظيفة دون تغيير. تدخل بعض المنشآت في وضع منخفض محكوم. يحتاج المشغل إلى معرفة المناطق التي تظل متاحة، وأي مسار بث قد فقد، وما إذا كانت هناك حاجة إلى طريقة بديلة.

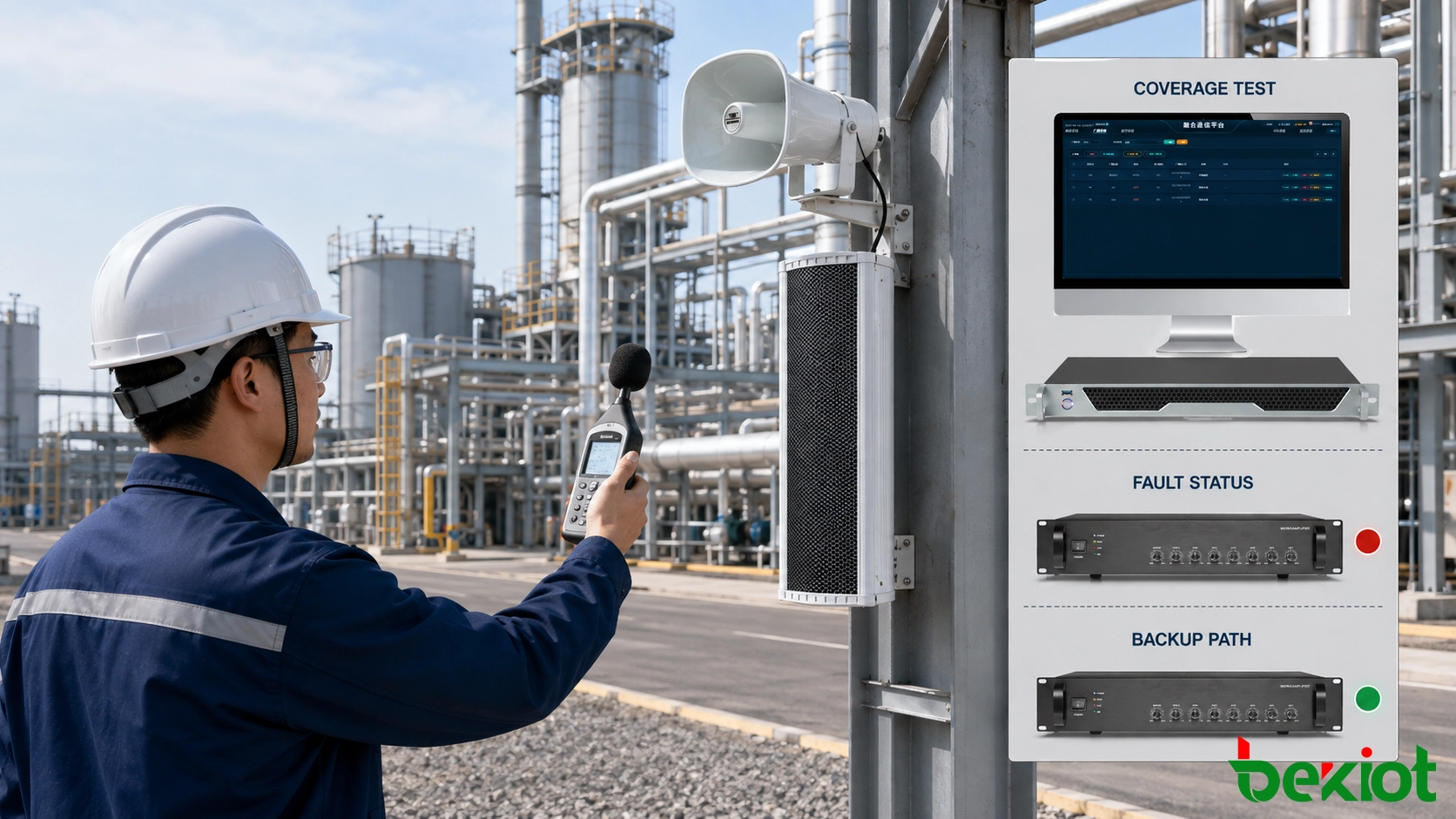

اختبار التغطية

يجب اختبار كل منطقة مطلوبة من الجهاز البادئ إلى مكبر الصوت الميداني. تستحق نقاط الحدود، والسلالم، وغرف المعدات، ومناطق التحميل، والمواقع القريبة من الآلات العاملة اهتمامًا خاصًا.

لا يضمن مستوى الصوت العالي وحده رسالة مفهومة. يؤثر اتجاه السماعة، والمسافة، والضوضاء الخلفية، والصدى جميعها على وضوح الكلام. حيث يحدد المشروع هدفًا للوضوح، يجب أن يستخدم الاختبار طريقة القياس المطلوبة والمعدات المعايرة.

سجلات التسليم

يجب أن يحدد سجل القبول الحدث المختبر، والمنطقة، والجهاز، والنتيجة المتوقعة، والنتيجة الفعلية، وحالة النجاح أو الفشل. تتطلب العناصر الفاشلة إجراء تصحيحياً وإعادة اختبار موثقة.

يجب أن تتضمن حزمة التسليم النهائية قائمة المناطق، ومصفوفة الإنذار إلى البث، وملفات الرسائل، وتكوين المعدات، وصلاحيات الحسابات، ومعلومات الشبكة، وإجراءات الاسترداد. يجب أن تؤدي تغييرات الموقع مثل نقل السماعات، أو استبدال المضخمات، أو مراجعة طرق الإخلاء إلى مراجعة السجلات المقابلة.

يوضح مثال تسرب الغاز سبب ضرورة تخطيط البث الطارئ كمسار تشغيلي. يحدد الإنذار الحادث، وتطبق المنصة قاعدة الاستجابة، وتوصل المعدات الميدانية التحذير، ويعدل المرسل الرسالة مع ورود معلومات جديدة.

تجمع Becke Telcom هذه الوظائف معًا من خلال معدات النداء عبر SIP، وإدارة البث، ومحطات الإرسال، والبوابات الصوتية، والمضخمات، والأجهزة الميدانية الصناعية. يمكن تكييف مجموعة المعدات ومنطق التحكم مع البنية التحتية الحالية، وتخطيط الموقع، وإجراءات الطوارئ لكل مشروع.

الأسئلة الشائعة

هل يحتاج كل مدخل إنذار إلى بدء بث تلقائي؟

لا. قد تقوم إنذارات عالية الثقة بتفعيل رسالة محددة مسبقًا فورًا، بينما قد تتطلب أحداث أخرى تأكيد المشغل أولاً. يجب توثيق القرار في خطة السبب والنتيجة للإنذار والبث في الموقع.

هل يمكن للمشغل توسيع منطقة البث بعد إطلاق الإنذار؟

نعم. يمكن لمشغل مصرح له إضافة مناطق، أو إصدار رسالة مسجلة مختلفة، أو تولي البث بصوت مباشر. تعتمد الإجراءات المتاحة على الصلاحيات المكونة وسياسة الأولوية.

ما هي المعلومات المطلوبة قبل تكوين النظام؟

يجب أن يوفر المشروع رسومات الموقع، وتعريفات مناطق البث، وهويات مصادر الإنذار، وقواعد الاستجابة، ومحتوى الرسائل، ومتطلبات الأولوية، وأدوار المشغلين، وتفاصيل المعدات الصوتية الحالية، وسلوك العطل المتوقع. تحدد هذه السجلات كيفية توصيل الأجهزة والتحكم بها.
