مقدمة

تعد الدوائر الرنانة LC من أهم الوحدات الانتقائية للترددات في الإلكترونيات. من خلال الجمع بين المحرِّك (L) والمكثف (C)، يمكن للمهندسين إنشاء شبكة تخزن الطاقة، وتتبادلها بين الحقل المغناطيسي والحقل الكهربائي، وتستجيب بقوة حول تردد معين. هذا السلوك يجعل دوائر LC أساسية في أنظمة التردد اللاسلكي والمرشحات التناظرية والمذبذبات وشبكات مطابقة الممانعة، والعديد من تصميمات الاستشعار وتكييف الإشارات.

على الرغم من أن النظرية الأساسية متقنة، إلا أن الدوائر الرنانة LC العملية ليست مثالية أبدًا. المحرِّكات الحقيقية لها مقاومة اللف، والمكثفات الحقيقية لها فقدان عازل، ومسارات PCB تُدخل محركًا ومكثفًا طفيليين. ونتيجة لذلك، يتشكل الرنين في الأجهزة الفعلية ليس فقط بالقيم الاسمية لـ L و C، بل أيضًا بمعامل الجودة Q والحمل وتسامح المكونات والانحراف الحراري وجودة التخطيط. لذلك تحتاج المقالة الفنية المفيدة إلى تغطية المبدأ والتنفيذ معًا.

ما هي الدائرة الرنانة LC؟

الدائرة الرنانة LC هي شبكة كهربائية مبنية حول المحرِّك (L) والمكثف (C). يتفاعل هذان المكونان السلبيان بطريقة مميزة. يخزن المكثف الطاقة في حقل كهربائي، بينما يخزن المحرِّك الطاقة في حقل مغناطيسي. عند توصيلهما معًا، يمكنهما نقل الطاقة ذهابًا وإيابًا، مما يخلق استجابة رنانة عند تردد معين.

يُسمى هذا التردد الخاص بتردد الرنين. عند الرنين، تكون الممانة التحريضية والممانة السعوية متساوية في المقدار ومتعاكسة في التأثير. من الناحية النظرية، تلغي المكونات التحريضية بعضها البعض، تاركة الشبكة مهيمنة بسلوكها المقاوم. في الممارسة العملية، تعتمد الاستجابة الدقيقة على ما إذا كانت الدائرة مرتبطة على التوالي أو على التوازي، وعلى مقدار الفقد الموجود في النظام الحقيقي.

ببساطة، يحدث الرنين عندما يوازن المحرِّك والمكثف بعضهما البعض عند تردد واحد بقوة أكبر من أي نقطة أخرى في نطاق تشغيل الدائرة.

مبدأ عمل الرنين LC

تبادل الطاقة بين الحقول الكهربائية والمغناطيسية

يبدأ مبدأ عمل الدائرة الرنانة LC بتخزين الطاقة. عندما يتم شحن المكثف، فإنه يخزن الطاقة في حقل كهربائي. عندما يتدفق التيار عبر المحرِّك، يخزن المحرِّك الطاقة في حقل مغناطيسي. في شبكة LC المثالية الخالية من الفقد، تنتقل الطاقة بشكل متكرر من المكثف إلى المحرِّك وإلى الخلف.

ينتج عن هذا التبادل الدوري تذبذب. عندما يتفريغ المكثف، يرتفع التيار عبر المحرِّك ويخلق حقلًا مغناطيسيًا. عندما ينهار الحقل المغناطيسي، فإنه يدفع التيار إلى الأمام ويشحن المكثف بقطبية معاكسة. النتيجة هي دورة متكررة يحدد ترددها قيمتا L و C.

لهذا السبب غالبًا ما تُسمى دوائر LC بالدوائر الرنانة أو دوائر الخزان. فهي لا تمرر التيار ببساطة مثل الشبكات السلبية العادية. بدلاً من ذلك، تُظهر سلوك تردد طبيعي يمكن استخدامه لاختيار الإشارات أو رفضها أو توليدها بطريقة متحكمنة ومتوقعة.

صيغة تردد الرنين

المعرفة الأكثر شيوعًا في نظرية دوائر LC هي صيغة تردد الرنين. فهي تُظهر أن تردد الرنين يعتمد على كل من المحركية والسعة وليس على أحد العنصرين وحدهما. عندما تزداد المحركية، ينخفض تردد الرنين. عندما تزداد السعة، ينخفض تردد الرنين أيضًا.

تُكتب العبارة القياسية على النحو التالي:

f = 1 / (2π√LC)

غالبًا ما تكون هذه الصيغة نقطة البداية لعمل التصميم. ومع ذلك، يجب أن يتذكر المهندسون أنها تصف نقطة الرنين المثالية. في الدوائر الحقيقية، يمكن أن تؤدي المقاومة الطفيلية والسعة الطفيلية والتفاعل مع الحمل إلى إزاحة الرنين الفعلي المقاس عن القيمة المحسوبة بحتة.

لماذا يهم الرنين في الإلكترونيات

يهم الرنين لأنه يمنح الدائرة انتقائية ترددية. فبدلاً من التفاعل بشكل متساوٍ مع جميع الترددات، تُظهر شبكة LC تفضيلًا قويًا حول نطاق ضيق. هذه الخاصية ذات قيمة خاصة في أنظمة الاتصالات، حيث يجب فصل الإشارات أو تصفيتها أو تضخيمها أو توليدها عند ترددات دقيقة.

في أجهزة استقبال الراديو، يساعد الرنين في عزل قناة واحدة عن العديد من القنوات الأخرى. في المذبذبات، يساعد في تحديد تردد التذبذب. في المرشحات، فإنه ي sharpen سلوك النطاق المار أو النطاق الموقف. في شبكات المطابقة، يساعد في تحويل الممانعة لكي يصبح نقل الطاقة أكثر كفاءة عند تردد التشغيل المستهدف.

دوائر LC الرنانة على التوالي والتوازي

الدوائر الرنانة على التوالي

في دائرة LC الرنانة على التوالي، يتم توصيل المحرِّك والمكثف في نفس مسار التيار. عند الترددات البعيدة عن الرنين، تقدم الدائرة ممانة تحريضية كبيرة وتحد من تدفق التيار. عند الرنين، تلغي الممانة التحريضية والممانة السعوية بعضهما البعض، مما يتسبب في انخفاض الممانة الكلية إلى الحد الأدنى.

نظرًا لأن الممانة تصبح منخفضة جدًا عند نقطة الرنين، يصل التيار إلى قيمته القصوى لجهد المصدر المحدد. لهذا السبب غالبًا ما يرتبط الرنين المتتالي بتأثير مرور قوي عند التردد المستهدف. وهو مفيد في الهياكل المارّة للنطاق ومراحل الضبط والتطبيقات التي تحتاج إلى قبول تردد محدد بكفاءة.

نقطة عملية مهمة واحدة هي أن الدائرة الرنانة على التوالي يمكن أن تخلق جهدًا كبيرًا عبر المحرِّك والمكثف الفرديين حتى عندما يكون جهد المصدر معتدلًا. لذلك يحتاج المصممون إلى أخذ في الاعتبار إجهاد الجهد للمكونات والسلوك الحراري والهوامش الأمنية أثناء التنفيذ.

الدوائر الرنانة على التوازي

في دائرة LC على التوازي، يتم توصيل المحرِّك والمكثف على التوازي عبر المدخل أو عبر جزء من شبكة أكبر. عند الرنين، يمكن أن تصبح تيارات الفروع عبر L و C كبيرة، ولكن من وجهة نظر المصدر، تصبح الممانة الدخولية عالية. هذا يجعل الدائرة تتصرف بشكل مختلف تمامًا عن الحالة المتتالية.

نظرًا لأن الممانة الدخولية ترتفع بشكل حاد عند الرنين، غالبًا ما تُستخدم الدائرة الرنانة على التوازي حيث يجب حظر تردد محدد أو إدامته أو التأكيد عليه في شكل ممانة عالية. هذا التكوين شائع في خزانات المذبذبات والأحمال المضبوطة للتردد اللاسلكي ومراحل التصفية الانتقائية.

يعد الرنين المتوازي مهمًا بشكل خاص في تصميم المذبذبات العملية لأن الشبكة يمكن أن تخزن الطاقة بكفاءة مع تقديم حمل رنان مفيد للجهاز النشط. ومع ذلك، لا يزال سلوكها في العالم الحقيقي متأثرًا بمقاومة المحرِّك وفقدان المكثف والحمل من الدوائر المحيطة.

معلمات التصميم الرئيسية في دوائر LC الرنانة

اختيار المحركية والسعة

الخطوة الأولى في التصميم هي تحديد تردد الرنين المستهدف ثم اختيار قيم L و C المناسبة. يمكن للعديد من المجموعات تلبية نفس صيغة الرنين، لكن ليس كلها عملية بنفس القدر. يجب أن يوازن المصمم بين الحجم المادي وتوافر الأجزاء وخصائص الفقد وتصنيف التيار وتصنيف الجهد والتكلفة.

بالنسبة للتطبيقات ذات التردد المنخفض، قد تكون هناك حاجة إلى قيم محركية أو سعة أكبر، مما يمكن أن يزيد حجم المكونات والفقد الطفيلي. بالنسبة للتصاميم ذات التردد العالي، غالبًا ما تُستخدم قيم مكونات أصغر، لكن الطفيليات تصبح أكثر أهمية بكثير ويمكن أن تهيمن على السلوك إذا لم يكن التخطيط متحكمًا بإحكام.

لذلك لا يكفي حساب زوج واحد صحيح رياضيًا من قيم L و C. تقارن عملية التصميم القوية بين مجموعات متعددة وتختار المجموعة التي توفر أفضل توازن بين دقة الرنين وقابلية التصنيع والاستقرار.

معامل الجودة وعرض النطاق الترددي

يعد معامل الجودة (Q) أحد أهم مؤشرات أداء الدائرة الرنانة. فهو يعكس مدى كفاءة تخزين الدائرة للطاقة مقارنة بكمية الطاقة التي تفقدها خلال كل دورة. الدائرة ذات Q العالي لها تخميد أقل وانتقائية حادة وعرض نطاق ترددي أضيق. الدائرة ذات Q المنخفض لها تخميد أثقل واستجابة أوسع.

يرتبط عرض النطاق الترددي و Q ارتباطًا وثيقًا. عندما يزداد Q، تصبح القمة الرنانة أكثر انتقائية ويضيق النطاق الترددي القابل للاستخدام. قد يكون هذا مرغوبًا فيه في أجهزة الاستقبال أو المرشحات الضيقة النطاق، لكنه قد يخلق حساسية أكبر لتسامح الأجزاء ودرجة الحرارة. قد يكون التصميم ذو Q المنخفض أسهل في الاستقرار لكنه أقل انتقائية.

في الهندسة العملية، لا يعد Q خاصية على مستوى الدائرة فقط. بل يعتمد أيضًا على جودة المحرِّك وفقدان المكثف وبنية PCB والمصدر والحمل المتصل بالشبكة الرنانة. لهذا السبب غالبًا ما يختلف Q المقاس عن Q النظري المستخلص من المعادلات المثالية.

المقاومة والتخميد

لا توجد أي دائرة LC حقيقية خالية من الفقد تمامًا. المحرِّكات لها مقاومة نحاسية وفقدان مرتبط باللب، بينما تحتوي المكثفات على مقاومة متسلسلة مكافئة وتبدد عازل. هذه التأثيرات المقاومة تحول الطاقة المخزنة إلى حرارة وتقلل من حدة الاستجابة الرنانة.

يحدد التخميد ما إذا كان التذبذب يتحلل بسرعة أو ببطء، أو يمكن إدامته فقط بمساعدة جهاز نشط. في الشبكات الرنانة السلبية، يوسع التخميد الاستجابة ويقلل من حجم القمة. في أنظمة المذبذبات النشطة، يجب تعويض التخميد بالكسب إذا كان التذبذب المستمر مطلوبًا.

نظرًا لأن المقاومة موجودة دائمًا في مكان ما في النظام، فغالبًا ما يُفهم دوائر LC العملية بشكل أفضل كشبكات RLC رنانة. هذا المنظور الأوسع ضروري عند تحليل الأداء الحقيقي بدلاً من الاعتماد فقط على سلوك الكتب المدرسية المثالي.

كيف تصمم دائرة LC رنانة

الخطوة 1: تحديد الهدف الوظيفي

كل دائرة رنانة جيدة تبدو بهدف واضح. قد يكون هدف التصميم اختيار الإشارة أو التذبذب أو التصفية أو المطابقة أو الاستشعار أو قمع الضوضاء. يحدد التطبيق ليس فقط التردد المستهدف بل أيضًا عرض النطاق الترددي المطلوب والفقد الإدخالي ومعالجة الجهد والاستقرار البيئي.

على سبيل المثال، قد تعمل الدائرة المضبوطة للواجهة الأمامية للتردد اللاسلكي ومولد إشارات مختبري عند ترددات متشابهة لكن لها أولويات تصميم مختلفة جدًا. قد تتطلب إحداهما انتقائية قوية وشكلًا مضغوطًا، بينما قد تعطي الأخرى الأولوية لاستقرار التردد ونطاق الضبط وإمكانية الوصول للقياس.

الخطوة 2: حساب قيم المكونات الأولية

بمجرد معرفة التردد المستهدف، يمكن للمصمم اختيار إما L أو C كنقطة بداية وحساب القيمة المكملة. هذا ينتج مرشح تصميم أولي. في هذه المرحلة، يجب أخذ سلسلة المكونات القياسية وفئات التسامح وخيارات العبوات العملية في الاعتبار بالفعل لتجنب الخيارات النظرية غير الواقعية.

من الممارسات الجيدة مقارنة عدة مجموعات قريبة بدلاً من تثبيت الإجابة الصحيحة رياضيًا الأولى. قد توفر قيمة محركية مختلفة قليلاً مقترنة بمكثف مختلف Q أفضل أو خيارات توريد أفضل أو أداء تحمل محسّن في الإنتاج.

الخطوة 3: تقييم الطفيليات في العالم الحقيقي

بعد الحساب الأولي، الخطوة التالية هي تقييم التأثيرات غير المثالية. يمكن أن تؤثر طول مسارات PCB وهيكل سلك المكونات وشكل الموصل وترتيب الحماية ومستويات الأرض القريبة جميعها على المحركية والسعة الفعالة التي تراها الدائرة. في التصاميم ذات التردد العالي، قد تؤدي هذه العوامل إلى إزاحة الرنين بشكل كبير.

يمكن أن تخلق العناصر الطفيلية أيضًا مسارات اقتران غير مقصودة أو نقاط رنانة إضافية. هذا أحد الأسباب التي تجعل قياسات النموذج الأولي تختلف أحيانًا عن نتائج المحاكاة عندما يكون النموذج مثاليًا جدًا. لذلك يجب على المصممين تضمين المقاومة المتسلسلة المكافئة والسعة الطفيلية وشروط المصدر/الحمل الواقعية في عملية مراجعة التصميم.

الخطوة 4: المحاكاة والنموذج الأولي

تساعد المحاكاة في التنبؤ بتردد الرنين وعرض النطاق الترددي والاستجابة القمة وسلوك الممانة والحساسية للتسامح قبل بناء الأجهزة. تعد الأدوات القائمة على SPICE مفيدة بشكل خاص لمقارنة قيم المكونات المرشحة ورؤية كيف تتصرف الشبكة عند تضمين شروط المقاومة والحمل الحقيقية.

ومع ذلك، لا تعد المحاكاة بديلاً عن الاختبار الفعلي. تظل قياسات النموذج الأولي ضرورية لأن المكونات الحقيقية والتباين في التجميع وتأثيرات التركيب غالبًا ما تغير الاستجابة النهائية. تُستخدم المكثفات القابلة للتعديل والعناصر الضابطة أو مراجعات التخطيط المُتحكم بشكل شائع لضبط التصميم النهائي بعد الاختبار.

تردد الرنين المحسوب هو مجرد البداية. التصميم الرنان المستقر هو نتيجة للحساب والمحاكاة وانضباط التخطيط والقياس معًا.

تطبيقات دوائر LC الرنانة

ضبط التردد اللاسلكي واختيار الإشارات

أحد التطبيقات الأكثر شيوعًا للرنين LC هو ضبط التردد اللاسلكي. يمكن للدائرة الرنانة المصممة جيدًا تفضيل قناة واحدة أو نطاق ترددي ضيق واحد مع إضعاف الإشارات المجاورة. هذه الانتقائية أساسية في أجهزة الاستقبال وأجهزة الضبط ودارات تكييف الإشارات للواجهة الأمامية.

نظرًا لأن تطبيقات الضبط تتطلب غالبًا نوافذ ترددية ضيقة، تصبح المكونات ذات Q العالي والحماية الدقيقة مهمة بشكل خاص. حتى التغييرات الطفيلية الصغيرة يمكن أن تؤثر على دقة القناة، خاصة عندما يرتفع تردد التشغيل إلى نطاق التردد اللاسلكي.

المذبذبات وتوليد الترددات

تُستخدم دوائر خزان LC على نطاق واسع في المذبذبات الجيبية، بما في ذلك البنى الهندسية الشائعة مثل تصميمات كولبيتس وهارتلي. في هذه الأنظمة، تحدد الشبكة الرنانة تردد التذبذب، بينما يعيد الجهاز النشط تعويض الطاقة المفقودة في كل دورة. بدون هذا التعويض النشط، سيتحلل التذبذب الطبيعي بسبب التخميد.

تضع تطبيقات المذبذبات تركيزًا قويًا على الاستقرار. يمكن أن يؤثر انحراف التردد الناتج عن درجة الحرارة وتغير الإمداد والطفيليات مباشرة على جودة الإخراج. لهذا السبب، تتطلب شبكات LC الموجهة للمذبذبات عادةً جودة مكونات أفضل وتحكمًا أدق في التخطيط من الدوائر التوضيحية البسيطة.

المرشحات ومطابقة الممانعة

تعد عناصر LC الرنانة أيضًا أساسية في المرشحات التناظرية وشبكات مطابقة الممانعة. في المرشحات، فهي تساعد في تحديد النطاقات المارّة والنطاقات الموقف بسلوك أكثر حدة مما يمكن أن توفره المقسم المقاوم البسيط. في شبكات المطابقة، تُستخدم لتحويل الممانة لكي يتحسن نقل الطاقة عند تردد تشغيل محدد.

هذا ذو قيمة خاصة في أجهزة إرسال التردد اللاسلكي وأجهزة الاستقبال وواجهات الهوائي وأنظمة نقل الطاقة. ومع ذلك، فإن أداء المطابقة يعتمد دائمًا على التردد، مما يعني أن المصمم يجب أن يفهم الرنين ليس كحل عالمي، بل كأداة مستهدفة لنطاق تشغيل معين.

تحليل استقرار دوائر LC الرنانة

تسامح المكونات والتباين في التصنيع

أحد أول التهديدات للاستقرار هو تسامح المكونات. المحرِّكات والمكثفات الحقيقية لا تأتي بقيم دقيقة. يعني التباين في التصنيع أن القيم الفعلية لـ L و C قد تختلف عن المواصفات الاسمية، وهذه الاختلافات تغير تردد الرنين مباشرة.

في الدوائر ذات الاستجابة الواسعة، قد يكون هذا الإزاحة مقبولًا. لكن في الأنظمة الضيقة النطاق أو الهامة للتردد، حتى خطأ صغير بالنسبة المئوية يمكن أن يكون مهمًا. لهذا السبب غالبًا ما تستخدم التصاميم الرنانة المستقرة أجزاء ذات تسامح أدق أو توفر طريقة ضبط أثناء المعايرة.

الانحراف الحراري والتأثيرات البيئية

يمكن أن تغير التغيرات في درجة الحرارة كل من المحركية والسعة. بعض المواد المغناطيسية تختلف مع درجة الحرارة، وبعض العوازل المكثفية أكثر حساسية لدرجة الحرارة من غيرها. مع تغير البيئة، يمكن أن ينحرف تردد الرنين عن قيمته المقصودة، خاصة في المذبذبات الدقيقة ودارات التردد اللاسلكي.

الاستقرار البيئي لا يقتصر على درجة الحرارة وحدها. يمكن أن تؤثر الرطوبة والاهتزاز والإجهاد الميكانيكي وشروط الغلاف أيضًا على الأداء الحقيقي. في الهندسة العملية، يعتمد الرنين المستقر ليس فقط على المخطط الدائري بل أيضًا على بيئة التشغيل واستراتيجية التغليف.

تأثيرات الحمل والاقتران

نادرًا ما تعمل دائرة LC الرنانة في عزلة. فهي عادة ما تكون متصلة بمصدر أو مضخم لاحق أو جهاز قياس أو مرحلة رنانة أخرى. هذه الاتصالات الخارجية تحمل الدائرة وتغير Q الفعال وعرض النطاق الترددي وأحيانًا حتى تردد الرنين الظاهر.

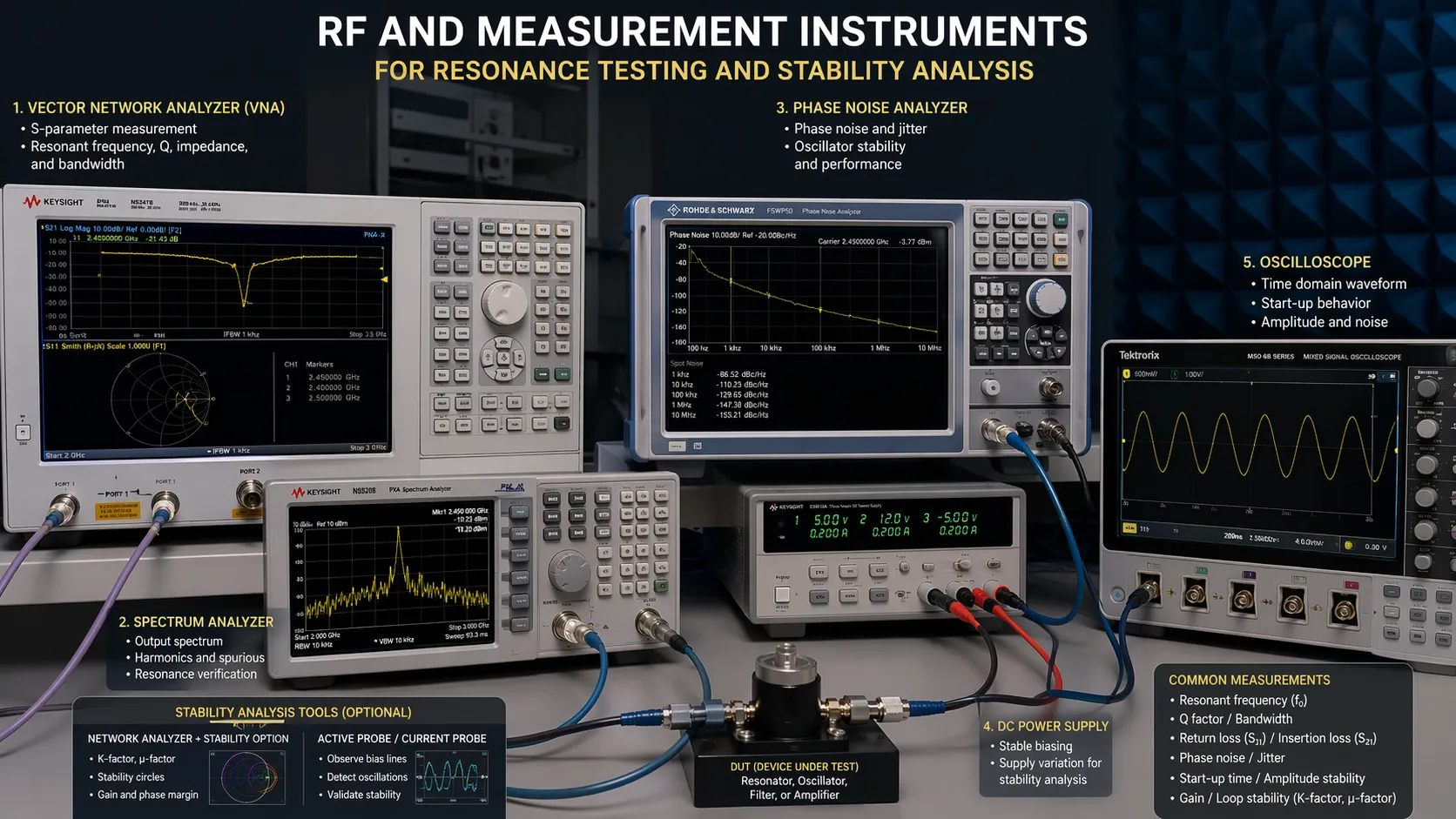

يعد الحمل مهمًا بشكل خاص أثناء القياس. يمكن أن يغير مسبار القياس أو الكابل أو مدخل الجهاز عن غير قصد الدائرة قيد الاختبار، مما يجعل الرنين المقاس مختلفًا عن السلوك الداخلي الحر. لذلك تشمل الممارسات الهندسية الجيدة الوعي بالقياس كجزء من تحليل الاستقرار.

العناصر الطفيلية والحساسية للتخطيط

تعد المقاومة الطفيلية والسعة الطفيلية والاقتران التحريضي غير المقصود من الأسباب الأكثر شيوعًا لتصرف دوائر LC العملية بشكل مختلف عن الحسابات الأولى. عند الترددات المنخفضة والمتوسطة، قد تكون هذه التأثيرات متواضعة. عند الترددات الأعلى، يمكن أن تصبح جزءًا محوريًا من سلوك الدائرة.

لذلك يعد انضباط التخطيط مركزيًا للاستقرار. تساعد مسارات العودة القصيرة والأرضية المنطقية والتركيب المضغوط وهندسة المسارات المُتحكم فيها والحماية المدروسة جميعها في الحفاظ على الاستجابة الرنانة المقصودة. في العديد من تصميمات التردد اللاسلكي، يكون الترتيب المادي مهمًا تقريبًا مثل صحة المخطط الدائري.

ممارسات تصميم لتحسين الاستقرار

تُبنى دوائر LC الرنانة المستقرة من خلال تصميم منضبط بدلاً من الحساب وحده. تساهم المحرِّكات ذات Q العالي والمكثفات منخفضة الفقد والمكونات ذات التسامح الضيق والتخطيط المضغوط والحماية المناسبة جميعها مباشرة في تحسين استقرار التردد وأداء أكثر توقعًا.

من الحكمة أيضًا تقليل الحمل غير الضروري وتقييم السلوك الحراري مبكرًا والتحقق من الرنين باستخدام كل من المحاكاة والقياس على المختبر. في التصاميم الصعبة، يمكن أن يحدث تخفيض تصنيف المكونات والمواد المُتحكم فيها وأحكام الضبط الفرق بين الدائرة الصحيحة نظريًا والمنتج النهائي الموثوق.

إن أكثر دوائر LC الرنانة موثوقية لا تُضبط فقط على التردد الصحيح؛ بل يتم تصميمها للبقاء على هذا التردد في ظل ظروف التشغيل الحقيقية.

الخلاصة

تظل دوائر LC الرنانة أساسية لأنها توفر طريقة دقيقة وكفؤة لتشكيل سلوك التردد في الأنظمة الإلكترونية. يعتمد مبدأها الأساسي على تبادل الطاقة بين المحرِّك والمكثف، لكن التصميم الناجح يعتمد على أكثر من مجرد صيغة الرنين. تؤثر البنية الهندسية المتتالية والمتوازية ومعامل Q والفقد وعرض النطاق الترددي والتسامح والانحراف الحراري والحمل والطفيليات جميعها على الأداء النهائي.

سواء كان الهدف هو ضبط التردد اللاسلكي أو التذبذب أو التصفية أو مطابقة الممانعة، يجب على المهندسين موازنة النظرية مع القياس وتحليل الاستقرار. التصميم القوي لدائرة LC الرنانة ليس صحيحًا رياضيًا فحسب، بل أيضًا قويًا في الأجهزة ومتسقًا في التشغيل ومناسبًا لمتطلبات تطبيقه الحقيقي.

الأسئلة الشائعة

ما هو الغرض الرئيسي من دائرة LC الرنانة؟

الغرض الرئيسي هو إنشاء استجابة انتقائية قوية للترددات. تُستخدم دوائر LC الرنانة لتمرير الإشارات أو رفضها أو توليدها أو تشكيلها حول تردد محدد في المرشحات والمذبذبات وأجهزة الضبط وشبكات المطابقة.

ما الفرق بين الرنين المتتالي والمتوازي؟

في الدائرة الرنانة على التوالي، تصبح الممانة دنيا عند الرنين ويصل التيار إلى الحد الأقصى. في الدائرة الرنانة على التوازي، تصبح الممانة الدخولية عالية عند الرنين، مما يجعل الدائرة مفيدة في دوائر الخزان والأحمال المضبوطة والشبكات الانتقائية للترددات.

لماذا يهم معامل Q في تصميم دوائر LC؟

يُظهر معامل Q مدى فعالية تخزين الدائرة الرنانة للطاقة مقارنة بكمية الطاقة التي تفقدها. يعني Q الأعلى انتقائية حادة وعرض نطاق ترددي أضيق، بينما يعني Q الأدنى استجابة أوسع وتخميدًا أثقل.

ما الذي يسبب عدم استقرار الرنين؟

تشمل الأسباب الشائعة تسامح المكونات والانحراف الحراري والسعة أو المحركية الطفيلية والفقد المقاوم وتخطيط PCB السيئ والحمل من المراحل المتصلة أو معدات القياس.

هل لا تزال دوائر LC الرنانة مهمة في الإلكترونيات الحديثة؟

نعم. لا تزال تُستخدم على نطاق واسع في إلكترونيات التردد اللاسلكي وأنظمة الاتصالات والمذبذبات والمرشحات التناظرية وشبكات المطابقة، والعديد من أنواع أجهزة الاستشعار ومعالجة الإشارات.
