تحتاج الأنفاق الخدمية تحت الأرض إلى أنظمة اتصال صوتي موثوقة لدعم كل من التشغيل الروتيني والاستجابة للطوارئ. عبر الممرات الرئيسية، وغرف الكابلات، وغرف خطوط الأنابيب، وغرف التهوية، وغرف المضخات، وأعمدة الوصول، والممرات العرضية، وغرف التحكم، يحتاج المشغلون إلى منصة موحدة يمكنها تقديم الإعلانات الروتينية، والنداء المناطقي، والإنذار العام، وتوجيهات الإخلاء بوضوح وسرعة. في هذه البيئات تحت الأرض، لا يعد الاتصال مجرد أداة دعم للصيانة اليومية. بل هو أيضًا جزء حاسم من سلامة الأفراد، وإدارة المناطق المقيدة، والاستجابة للحوادث.
يجمع نظام PAGA الاحترافي بين العناوين العامة والنداء والإنذار العام في منصة اتصال مركزية واحدة. بالنسبة للأنفاق الخدمية تحت الأرض، تساعد هذه المنصة المشغلين في إصدار إشعارات الصيانة، وتذكيرات السلامة، ورسائل تنسيق العمل، والتحذيرات الطارئة، وتعليمات القيادة المباشرة عبر أقسام النفق المختلفة ومناطق المعدات. بدلاً من الاعتماد على أجهزة محلية مجزأة، يقوم الحل بإنشاء إطار عمل منسق واحد للعمليات تحت الأرض، والاستجابة للأعطال، ودعم الإخلاء.
تقدم Becke Telcom حلول اتصالات صناعية للبيئات القاسية والبالغة الأهمية. بالنسبة للأنفاق الخدمية تحت الأرض، يمكن للحل دمج PAGA، والاتصال الداخلي للطوارئ، والهواتف الصناعية، والاتصالات عبر SIP، وتنسيق الإرسال، وربط أنظمة الطرف الثالث في شبكة اتصال أمان تحت الأرض قابلة للتطوير مصممة للصيانة والتشغيل الروتيني والأحداث الطارئة.
تختلف الأنفاق الخدمية تحت الأرض عن أنفاق النقل العام أو ممرات المباني العادية. إنها بيئات تقنية تحت الأرض تم بناؤها لحمل المرافق الحيوية مثل كابلات الطاقة، وكابلات الاتصالات، وخطوط أنابيب المياه، وأنظمة الصرف الصحي، والخدمات البلدية أو الصناعية الأخرى اعتمادًا على تصميم المشروع. نظرًا لأن خدمات الخطوط الحيوية المتعددة قد تشترك في نظام ممر واحد تحت الأرض، يجب أن تدعم منصة الاتصال كلاً من التشغيل اليومي والاستجابة للأحداث غير الطبيعية بانضباط أعلى وتحكم أكثر وضوحًا في المنطقة.
غالبًا ما يشمل العمل الروتيني في الأنفاق الخدمية تحت الأرض التفتيش الدوري، وتنسيق الصيانة، والوصول القائم على التصاريح، وصيانة المعدات، وأنشطة المقاولين عبر أقسام مختلفة من الممر. في الوقت نفسه، تتضمن العمليات تحت الأرض ظروف مساحات محصورة أو شبه محصورة، ورؤية محدودة، ومسارات إخلاء طويلة، واحتمال التعرض للدخان، والحرارة، والغاز، والفيضانات، أو المخاطر المرتبطة بالتهوية. هذه الحقائق تجعل نظام مكبرات الصوت الأساسي غير كافٍ. يحتاج الموقع إلى منصة يمكنها التحذير والتوجيه والتنسيق وتمكين الاتصال ثنائي الاتجاه خلال الظروف المتغيرة.
في الأنفاق الخدمية تحت الأرض، لا يجب أن يصل الاتصال إلى الأشخاص فحسب. بل يجب أن يساعدهم على فهم مكان الخطر، وما الإجراء الذي يجب اتخاذه، وكيفية التحرك بأمان تحت ضغط الوقت.

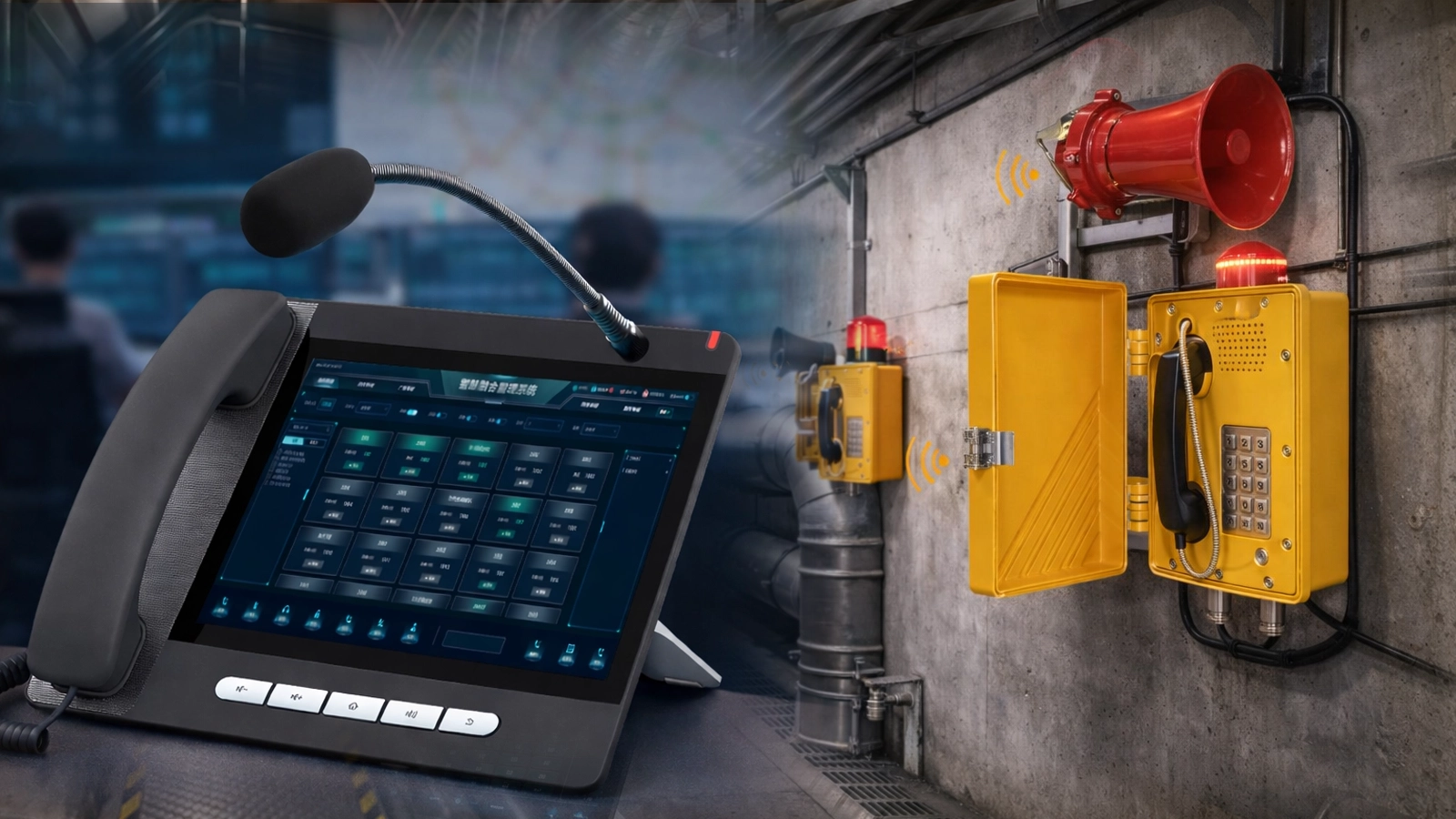

يعمل نظام PAGA كعمود فقري للاتصال الصوتي المركزي للتشغيل الروتيني للنفق والاستجابة للطوارئ. يدعم العناوين العامة الروتينية، والنداء المناطقي، وتفعيل الإنذار العام، والرسائل الطارئة المسجلة مسبقًا، وإعلانات المشغل المباشر من غرفة التحكم. هذا يساعد مشغلي النفق على تقديم المعلومات الصحيحة إلى القسم الصحيح تحت الأرض بالأولوية الصحيحة.
في النشر العملي، تعد منصة PAGA عادةً جزءًا من إطار عمل أوسع لإدارة الأنفاق تحت الأرض. يمكن أن تعمل جنبًا إلى جنب مع أنظمة إنذار الحريق، وأجهزة كشف الغاز، والتحكم في التهوية، وكاميرات المراقبة، والتحكم في الوصول، والهواتف الصناعية، والاتصالات عبر SIP، و SCADA، ومنصات الإرسال. يسمح هذا النهج المتكامل للاتصال تحت الأرض بمتابعة أحداث النفق الحقيقية بدلاً من العمل كطبقة صوتية مستقلة.
تدير منصة التحكم المركزية تكوين المنطقة، وتوجيه الصوت، وجدولة الإعلانات، ومنطق الأولوية، ومعالجة الأحداث، والإشراف على النظام. يتم تثبيتها عادةً في غرفة تحكم النفق الخدمي، أو مركز المراقبة، أو غرفة التشغيل المخصصة. بالنسبة للمشاريع الحيوية، يمكن تصميم طبقة التحكم بتكرار لتحسين التوفر وتقليل مخاطر نقاط الفشل الفردية.
تسمح وحدات تحكم النداء للأفراد المصرح لهم بإجراء إعلانات مباشرة إلى مناطق النفق المحددة أو إلى شبكة ممر الخدمات بأكملها. قد تدعم محطات عمل المشغل أيضًا مراجعة الأحداث، ومعالجة الإنذار، والإشراف على المكالمات، وإدارة الاتصالات. هذه المحطات مفيدة لكل من تنسيق العمل الروتيني والأوامر الصوتية الطارئة.
تتضمن طبقة إخراج الصوت مكبرات صوت صناعية ومكبرات صوت موزعة. اعتمادًا على متطلبات المشروع، قد يستخدم النظام مكبرات صوت للممرات، أو مكبرات صوت مثبتة على الحائط، أو مكبرات صوت بوقية، أو أنواع أخرى من مكبرات الصوت الصناعية المناسبة للبيئات تحت الأرض. يساعد التخطيط السليم للمناطق في تحسين وضوح الكلام وتقليل التسرب الصوتي غير الضروري بين الأقسام غير المرتبطة.

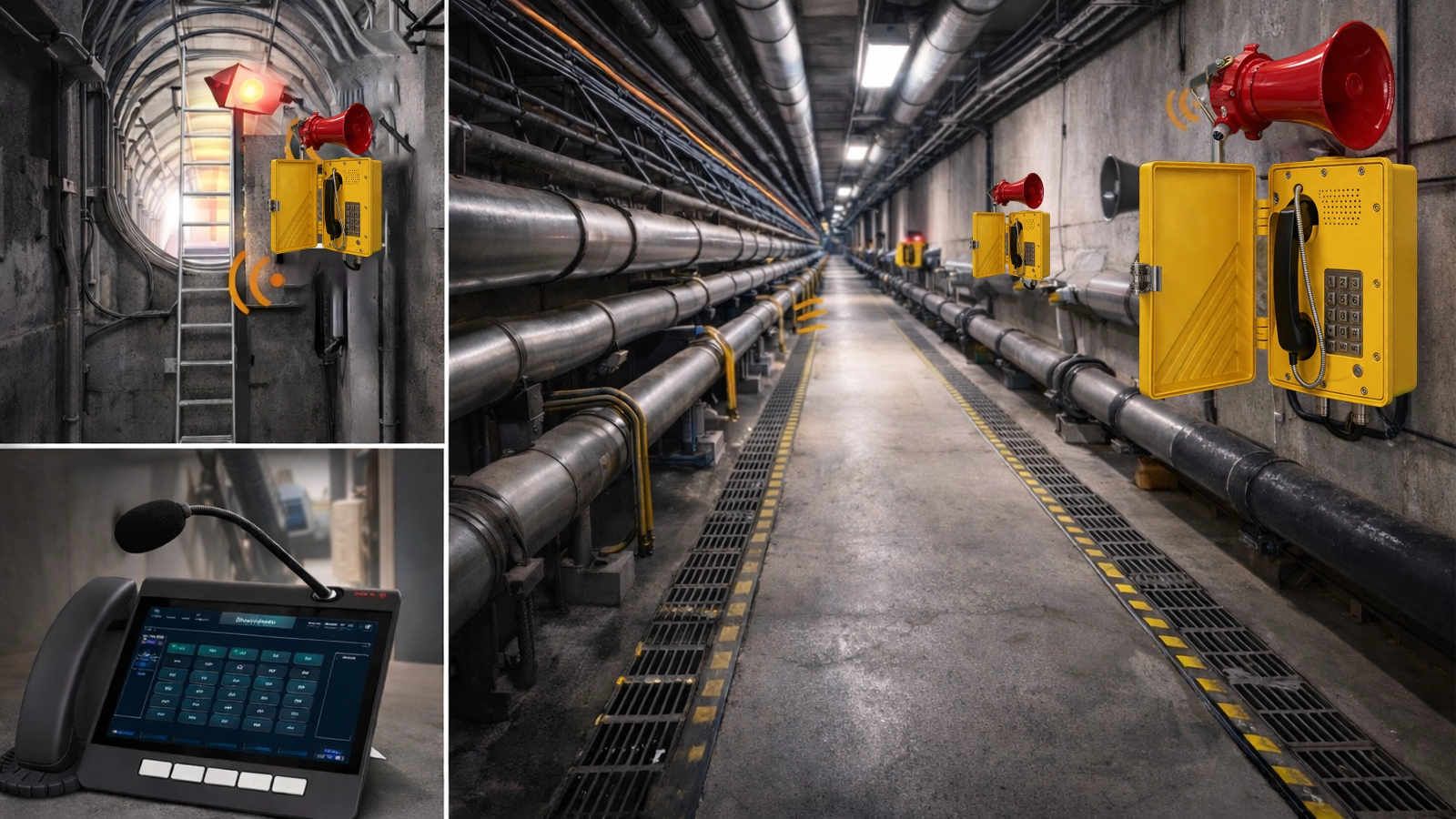

يمكن تثبيت نقاط نهاية الاتصال الطارئ مثل محطات الاتصال الداخلي SOS، والهواتف الصناعية، أو أطراف الاتصال القائمة على SIP في أعمدة الوصول، والممرات العرضية، وغرف المضخات، وغرف التهوية، والغرف الفنية، ونقاط الملاذ، والمواقع الحيوية الأخرى تحت الأرض. تدعم هذه الأجهزة الاتصال الصوتي المباشر بين الموظفين الميدانيين ومركز التحكم.
يمكن للنظام تسجيل الإعلانات المباشرة، وجلسات النداء، والمكالمات الطارئة، وتفعيلات الإنذار، وإجراءات المشغل المحددة. تساعد هذه السجلات في دعم مراجعة الحوادث، والتدريب، والتحقق من الصيانة، وإمكانية تتبع الاتصال.
تربط وحدات الواجهة منصة PAGA بأنظمة النفق الأخرى مثل إنذار الحريق، وكشف الغاز، والتهوية، وكاميرات المراقبة، والتحكم في الوصول، و SCADA، و BMS، والهاتف الصناعي، وأدوات الإرسال. هذا يجعل نظام الاتصال أكثر استجابة لظروف التشغيل الفعلية تحت الأرض.
| المكون | الدور الرئيسي | النشر النموذجي |
|---|---|---|
| منصة التحكم المركزية | التحكم بالمناطق، توجيه الصوت، إدارة الأولوية، الإشراف على النظام | غرفة التحكم، مركز المراقبة، غرفة التشغيل |
| وحدة تحكم النداء | الإعلانات المباشرة، النداء المناطقي، الأوامر الصوتية الطارئة | مكتب المشغل، محطة عمل الإرسال، غرفة المناوبة |
| مكبر الصوت الصناعي وشبكة مكبرات الصوت | البث الروتيني، إخراج الإنذار، رسائل الإخلاء | الممر الرئيسي، غرفة المعدات، طريق الوصول، الغرفة الفنية |
| طرف الاتصال الطارئ | اتصال ثنائي الاتجاه والوصول إلى المكالمات الطارئة | عمود الوصول، الممر العرضي، غرفة المضخة، نقطة الملاذ، منطقة الخدمة |
| وحدة الواجهة | التكامل مع إنذار الحريق، كشف الغاز، التهوية، كاميرات المراقبة، و SCADA | طبقة النظام، غرفة المعدات، منصة التحكم |
يدعم النظام العمليات اليومية تحت الأرض من خلال البث الصوتي الروتيني. تشمل التطبيقات النموذجية إشعارات التفتيش، وتنسيق الصيانة، وتذكيرات السلامة، وقيود الوصول المؤقتة، وإعلانات تصاريح العمل، والرسائل التشغيلية القائمة على المنطقة. هذا يساعد في تحسين نظام الاتصال عبر المساحات التقنية تحت الأرض التي يصعب الإشراف عليها بالصوت وحده.
غالبًا ما تحتاج أقسام النفق المختلفة إلى رسائل مختلفة. لذلك يدعم الحل النداء القائم على المنطقة بحيث يمكن للمشغلين التواصل فقط مع الممر أو الحجرة أو منطقة العمل ذات الصلة. هذا يحسن دقة الاتصال ويقلل من الإزعاج غير الضروري في مكان آخر.
قد تشمل مناطق البث والنداء النموذجية:
عند وقوع حدث خطير، يمكن للنظام تشغيل إنذار عام على مستوى النفق بالكامل أو خاص بمنطقة معينة. يمكن استخدام هذا للحريق، أو انتشار الدخان، أو الكشف غير الطبيعي عن الغاز، أو التحذير المتعلق بالتهوية، أو الفيضانات، أو العطل الكهربائي، أو التحكم في المنطقة المقيدة، أو الإخلاء المنظم. قدرة الإنذار العام ضرورية لأن البيئات تحت الأرض تتطلب غالبًا استجابة سريعة ومنظمة وموجهة للغاية.
يدعم الحل كلاً من الرسائل الطارئة المسجلة مسبقًا وإعلانات المشغل المباشرة. توفر الرسائل المسجلة مسبقًا السرعة والاتساق، بينما يسمح النداء المباشر بتوجيه أكثر تحديدًا عندما يتغير الموقف. قد يشمل المحتوى الصوتي الطارئ النموذجي تعليمات الإخلاء، وتحذير الخطر، وإشعار تقييد الوصول، ورسالة إنذار الغاز، وتحذير متعلق بالتهوية، وتوجيهات تنسيق الإنقاذ.
الاتصال ثنائي الاتجاه مهم بشكل خاص في الأنفاق الخدمية تحت الأرض. قد يحتاج الموظفون الميدانيون إلى طلب المساعدة، أو تأكيد الظروف المحلية، أو تلقي تعليمات مباشرة من مركز التحكم. يمكن للنظام دعم الاتصال الداخلي للطوارئ أو اتصال نقطة المساعدة بين المواقع تحت الأرض وموقع الاتصال الرئيسي، مما يحسن سرعة الاستجابة ويقلل من عدم اليقين أثناء الحوادث.
يمكن للمشغلين المصرح لهم إصدار رسائل مباشرة من مركز التحكم أو غرفة الإرسال إلى منطقة واحدة، أو مناطق متعددة، أو نظام النفق بالكامل. هذا ذو قيمة عندما تتغير الحوادث بسرعة والرسائل المسجلة القياسية غير كافية. يساعد النداء المباشر المشغلين على تنسيق الإخلاء، وتقييد الوصول، وإدارة الاستجابة للصيانة، ودعم إجراءات الإنقاذ تحت الأرض بشكل أكثر فعالية.
يمكن للنظام تعيين أولويات مختلفة للإعلانات الروتينية، والنداء المباشر، والمكالمات الطارئة، ورسائل الإنذار. يتجاوز محتوى الإنذار عالي الأولوية تلقائيًا الصوت الروتيني منخفض الأولوية، مما يضمن تسليم التعليمات العاجلة دون تأخير.
يمكن تخزين سجلات الإعلانات والمكالمات الطارئة وسجلات الإنذار للتدقيق والتدريب ومراجعة ما بعد الحدث. تساعد وظائف إعادة التشغيل المشغلين على التحقق من إجراءات الاتصال وتحسين إجراءات الطوارئ في النفق بمرور الوقت.
يمكن للحل الإشراف على مكبرات الصوت، وخطوط مكبرات الصوت، والأجهزة الطرفية الرئيسية، وروابط الشبكة، ومناطق البث المهمة. تعمل المراقبة المركزية على تحسين كفاءة الصيانة ودعم الاستعداد للاتصال بشكل أقوى عبر الشبكة تحت الأرض.
يجب أن يتبع تخطيط النشر تخطيط النفق، وتوزيع المرافق، وسير عمل الصيانة والتشغيل، وملف مخاطر الغلاف الجوي، والتحكم في الوصول، وتصميم طريق الطوارئ. في الأنفاق الخدمية تحت الأرض، يجب أن يركز تغطية الاتصال على الأماكن التي يعمل فيها الناس، ويدخلون، ويفتشون، ويعزلون المعدات، ويخلون أثناء الظروف غير الطبيعية.
تشمل مناطق النشر النموذجية ممر الخدمات الرئيسي، وغرف الكابلات، وغرف خطوط الأنابيب، وغرف المعدات، والممرات الفنية. هذه هي المساحات التشغيلية الأساسية حيث يحدث نشاط التفتيش والصيانة اليومي.
تعتبر أعمدة الوصول، ونقاط الدخول، والممرات العرضية، وأقسام الوصول عبر السلالم، ومناطق الانتقال الخاضعة للتحكم مهمة لأنها تؤثر على كل من حركة الأفراد والانسحاب في حالات الطوارئ. تستفيد هذه المواقع من البث الواضح وقدرة الاتصال المباشر.
تتطلب غرف المضخات، وغرف التهوية، ومناطق الحوض الصغير، ومساحات تجهيز الصيانة، وغرف التحكم، ونقاط التجمع للطوارئ أيضًا دعمًا للاتصالات. في ظروف الطوارئ، قد تصبح هذه المناطق مناطق تنسيق أو ملاذ مؤقت.
| منطقة النشر | حاجة الاتصال الرئيسية | دور النظام الموصى به |
|---|---|---|
| الممر الرئيسي / الغرفة الفنية | تنسيق الصيانة والتشغيل الروتيني، إشعارات السلامة، التحذير الطارئ | بث موزع ونداء مناطقي |
| عمود الوصول / نقطة الدخول | تعليمات الدخول، التحكم في الوصول، توجيه الإخلاء | رسائل صوتية ذات أولوية وإمكانية الوصول إلى الاتصال الطارئ |
| الممر العرضي / منطقة الانتقال | توجيه اتجاهي ودعم حركة الطوارئ | نداء مناطقي وتغطية صوتية طارئة |
| غرفة المضخة / غرفة التهوية | تنسيق الصيانة، إشعار الحالة غير الطبيعية | بث المنطقة ورسائل الإنذار المرتبطة |
| غرفة المعدات / منطقة الخدمة | اتصال تشغيلي مستهدف والإبلاغ عن الحوادث | دعم البث وطرف اتصال مباشر |
| غرفة التحكم / نقطة التجمع | قيادة مركزية وتوجيه منظم للأفراد | وحدة تحكم نداء، إشراف، إدارة إنذار |
تزداد قيمة حل PAGA للأنفاق الخدمية تحت الأرض بشكل كبير عند دمجه مع أنظمة السلامة والتحكم الأخرى في النفق. هذا يحول المنصة إلى جزء من إطار استجابة تحت الأرض منسق بدلاً من نظام إعلانات مستقل.
على سبيل المثال، إذا حدد كاشف الغاز حالة غير طبيعية في قسم واحد من النفق، يمكن للنظام تلقائيًا تشغيل تحذير صوتي خاص بالمنطقة، وإخطار مركز التحكم، ودعم تعليمات المتابعة المباشرة أثناء تنسيق إجراءات التهوية والتحكم في الوصول في نفس الوقت. هذا النوع من الارتباط يحسن السرعة والوضوح والسلامة أثناء الحوادث تحت الأرض.
في الممرات تحت الأرض وغرف المعدات، يجب أن يظل الاتصال مفهومًا في ظل الظروف الصوتية الفعلية. لذلك يجب أن يركز تصميم النظام على وضوح الكلام العملي، وليس فقط على مستوى خرج الصوت.
قد تتعرض الأجهزة للرطوبة، والتكاثف، والغبار، والتآكل، وتغيرات درجات الحرارة، وظروف الصيانة الصعبة. يجب أن يعكس اختيار المعدات الملاءمة تحت الأرض بالإضافة إلى أداء الاتصال.
نظرًا لأن موظفي النفق قد يحتاجون إلى الإبلاغ عن الظروف المحلية أو طلب المساعدة الفورية، يجب أن يدعم النظام اتصال طوارئ ثنائي الاتجاه سريع وموثوق بين الميدان ومركز التحكم.
غالبًا ما تكون الأنفاق الخدمية طويلة ومجزأة ومتنوعة وظيفيًا. يجب أن تدعم منصة الاتصال تغطية واسعة للممر مع الحفاظ على تحكم دقيق قائم على المنطقة.
يجب أن يدعم النظام التفعيل السريع للإنذار، والتشغيل الفوري للرسائل الطارئة، واستلام المشغل المباشر عندما تتغير الظروف. هذا مهم بشكل خاص في المساحات تحت الأرض حيث قد يكون وقت الإخلاء محدودًا.
تساعد الإعلانات المسجلة، والمكالمات الطارئة، وسجلات الإنذار، وإجراءات المشغل في دعم المراجعة والتدريب وإمكانية تتبع الاتصال في البنية التحتية تحت الأرض الحرجة للسلامة.
لا يتعلق حل PAGA القوي للأنفاق الخدمية تحت الأرض فقط ببث الصوت. بل يتعلق بإعطاء المشغلين طريقة موثوقة للتحذير والتوجيه والتنسيق والتواصل مع الأشخاص في البيئات المحصورة تحت الأرض.
تركز Becke Telcom على حلول الاتصالات الصناعية للبيئات القاسية وعالية المخاطر. في الأنفاق الخدمية تحت الأرض، تم تصميم حل PAGA الخاص بها لدعم كل من اتصال الصيانة والتشغيل الروتيني والاستجابة للطوارئ من خلال بنية موحدة وقابلة للتطوير.
يمكن للحل دمج العناوين العامة، والإنذار العام، والاتصال الداخلي للطوارئ، والهاتف الصناعي، والاتصالات عبر SIP، وأنظمة مكبرات الصوت الموزعة، وتنسيق غرفة التحكم في منصة واحدة قابلة للإدارة. هذا يساعد مشغلي النفق على تحسين كفاءة الاتصال الصوتي، والحفاظ على تحكم أقوى في المنطقة، ودعم العمليات تحت الأرض بشكل أكثر أمانًا.
بالنسبة لمشغلي الأنفاق الخدمية، ومقاولي EPC، ومديري البنية التحتية البلدية، ومتكاملي الأنظمة، يوفر حل PAGA الاحترافي قيمة في كل من الإدارة اليومية تحت الأرض والتحكم في الطوارئ.
يعد حل PAGA للأنفاق الخدمية تحت الأرض جزءًا أساسيًا من اتصال السلامة في البنية التحتية الحديثة تحت الأرض. في البيئات حيث تؤثر ظروف المساحة المحصورة، ومسارات الإخلاء الطويلة، ومخاطر الغلاف الجوي، والرؤية المحدودة جميعها على جودة الاتصال، توفر منصة موحدة للعناوين العامة والنداء والإنذار العام طريقة أكثر موثوقية لدعم كل من العمل الروتيني والاستجابة للأحداث غير الطبيعية.
من خلال الجمع بين البث الروتيني، والنداء المناطقي، والإنذار العام، والاتصال ثنائي الاتجاه للطوارئ، والأوامر الصوتية المباشرة، والتكامل مع إنذار الحريق، وكشف الغاز، والتهوية، و SCADA في بنية واحدة منسقة، يمكن لمشغلي الأنفاق الخدمية تحسين كفاءة الاتصال، وتعزيز إجراءات السلامة، وبناء إطار صوتي تحت الأرض أكثر ملاءمة لبيئات الصيانة والتشغيل المعقدة.
هو نظام اتصال متكامل يجمع بين العناوين العامة والنداء والإنذار العام لدعم البث الروتيني، والاتصال الصوتي القائم على المنطقة، والتحذير الطارئ عبر ممرات الخدمات تحت الأرض وغرفها.
لأن الموظفين تحت الأرض قد يحتاجون إلى الإبلاغ عن الظروف المحلية، أو طلب المساعدة، أو تلقي تعليمات مباشرة بسرعة أثناء الأحداث غير الطبيعية. يعمل الاتصال ثنائي الاتجاه على تحسين سرعة الاستجابة ووضوح الموقف.
نعم. يمكن للحل توفير تعليمات الإخلاء من خلال رسائل مسجلة مسبقًا أو إعلانات مشغل مباشرة، اعتمادًا على الحدث وإجراءات تشغيل النفق.
نعم. يمكنه التكامل مع أنظمة إنذار الحريق، وأنظمة كشف الغاز، وأجهزة التحكم في التهوية، وكاميرات المراقبة، والتحكم في الوصول، و SCADA، ومنصات الهاتف من أجل اتصال واستجابة أكثر تنسيقًا تحت الأرض.
