نظام القيادة والإرسال في المناجم ليس جهازًا واحدًا أو وحدة تحكم اتصالات بسيطة. إنه بنية اتصالات منسقة تربط الإنتاج اليومي، والفرق الميدانية، والاستجابة للطوارئ، والمراقبة بالفيديو، وأنظمة الراديو، وشبكات الهاتف، والبث عبر IP، وسير عمل الإرسال. نظرًا لأن المناجم المختلفة قد تستخدم معايير اتصالات مختلفة، وأحجام أنظمة، وأنواع أطراف، وبيئات تشغيل متنوعة، يجب تصميم الحل حول التكامل بدلاً من المعدات المعزولة.
بالنسبة لعمليات التعدين الحديثة، الهدف هو بناء منصة قيادة متعددة الوظائف تدعم الصوت والفيديو والتعليمات والإرسال المعتمد على GIS والربط اللاسلكي والوصول إلى الأطراف. وهذا يساعد في تحسين التنسيق اليومي، والتعامل مع الطوارئ، وسلامة الإنتاج، والمستوى العام للإدارة الرقمية في المنجم.
البناء حول منصة اتصالات متكاملة
أساس النظام هو منصة اتصالات متكاملة ذات قدرة على الإرسال. في مشروع تعدين، يجب أن تدعم هذه المنصة الاتصالات الصوتية والمرئية، والدفع للتحدث عبر النطاق العريض، والإرسال الصوتي، وإرسال الفيديو، وإرسال التعليمات، والإرسال الجغرافي GIS، والوصول متعدد الأطراف.
استنادًا إلى بنية مقسم SIP الناعم، يمكن للمنصة الاتصال بأنظمة وأجهزة مختلفة بسهولة أكبر. توافق SIP مهم لأنه يسمح لهواتف IP، والأطراف الذكية، وأجهزة البث عبر IP، ومحطات المكالمات IP، ووحدات تحكم الإرسال، والبوابات بالعمل ضمن إطار الاتصالات نفسه.
بالنسبة لبيئات التعدين، تجعل هذه البنية النظام أكثر مرونة. يمكن للمنجم توصيل مستخدمي المكاتب، والعمال تحت الأرض، وفرق السطح، وغرف التحكم، ونقاط الطوارئ، وموارد الاتصالات الخارجية دون بناء منصات منفصلة لكل حالة استخدام.
توصيل شبكات الهاتف والمستخدمين الخارجيين
لا تزال العديد من شركات التعدين بحاجة إلى اتصال بين الأطراف الداخلية عبر IP والمستخدمين الخارجيين للهاتف. قد يشمل ذلك الملحقات الداخلية، والخطوط الأرضية، والهواتف المحمولة، وغرف المناوبة، وشبكات الهاتف العامة، وأنظمة PBX الحالية.
عندما يحتاج المشروع إلى الاتصال بشبكة الهاتف العامة أو مقسم هاتف مبرمج، يمكن نشر بوابة هاتفية. تربط البوابة منصة الإرسال المعتمدة على IP مع أنظمة الهاتف التقليدية، مما يسمح للأطراف IP، والهواتف المحمولة، والخطوط الأرضية، ومشغلي الإرسال بالتواصل من خلال سير عمل موحد.
هذا مفيد لاتصالات الإدارة، والإبلاغ عن الطوارئ، وتنسيق الورديات، والدعم الخارجي، والاتصال بين العمال الميدانيين والإدارات الإدارية.

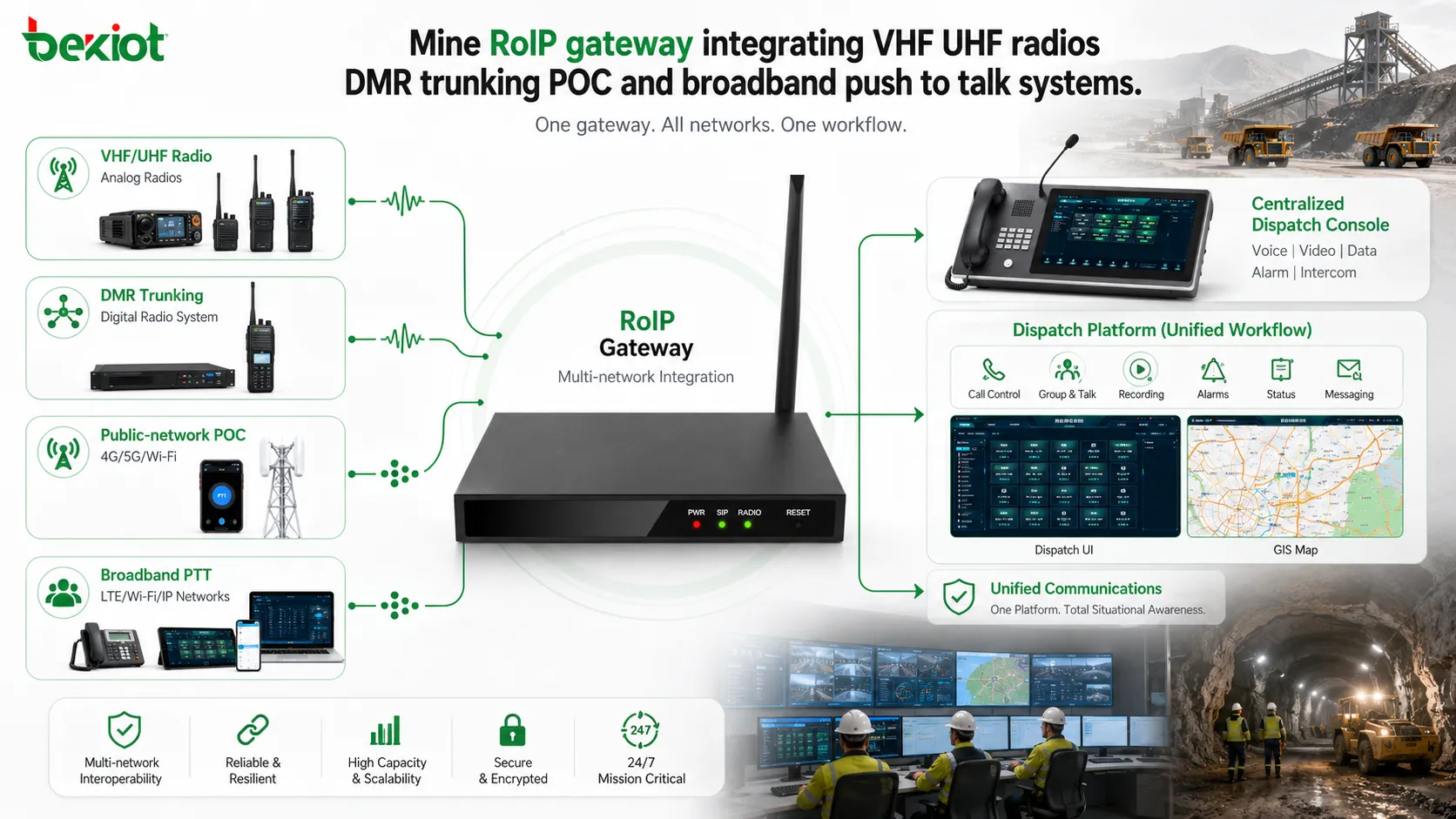

ربط أنظمة الراديو عبر بوابة RoIP
لا يزال الاتصال اللاسلكي مستخدمًا على نطاق واسع في المناجم لأنه مباشر ومألوف ومناسب للعمليات الميدانية. ومع ذلك، فإن العديد من شركات التعدين لديها بالفعل أنواع مختلفة من أنظمة الراديو، بما في ذلك أجهزة الراديو VHF/UHF، وأنظمة DMR الضيقة النطاق، وأجهزة راديو POC عبر الشبكة العامة، وأنظمة الدفع للتحدث عبر النطاق العريض.
عادة ما تكون أنظمة الراديو هذه مستقلة عن بعضها البعض. بدون تكامل، لا يمكن لمشغلي الإرسال بسهولة تنسيق مجموعات الراديو المختلفة من منصة قيادة واحدة. تحل بوابة RoIP هذه المشكلة عن طريق ربط قنوات الراديو المختلفة بنظام الإرسال.
بعد الوصول إلى بوابة RoIP، يمكن إدارة أنظمة الراديو المختلفة من خلال وحدة تحكم الإرسال. يمكن للمشغلين استدعاء قنوات محددة، وتنظيم مجموعات الراديو، وربط مستخدمي الراديو بأطراف SIP، ودعم الاتصال عبر الأنظمة. هذا يحسن التنسيق الميداني مع حماية استثمار الراديو الحالي للمنجم.
القيمة الأساسية لتكامل بوابة RoIP ليست استبدال أجهزة الراديو الحالية، بل جعل موارد الراديو المختلفة قابلة للإرسال وقابلة للتشغيل المتبادل وأسهل في الإدارة.
إضافة الفيديو إلى سير عمل القيادة
لا ينبغي لنظام القيادة والإرسال من الجيل الجديد أن يقتصر على الصوت. قدرة الفيديو هي واحدة من أهم الميزات في مشاريع إرسال المناجم الحديثة. غالبًا ما يحتاج المشغلون إلى عرض الكاميرات، والتحقق من الحالات الميدانية، وتوزيع الفيديو، ودعم اتخاذ القرارات المرئية أثناء الإنتاج أو أحداث الطوارئ.
من خلال نشر بوابة وصول إلى الفيديو، يمكن للنظام الاتصال بمنصات مراقبة الفيديو الحالية. يمكن للبوابة دعم شبكات GB28181 وتحويل موارد الفيديو إلى وصول متوافق مع SIP لمنصة الاتصالات المتكاملة.
بعد التكامل، يمكن للأطراف الذكية عرض صور الكاميرات، ويمكن لمشغلي الإرسال توزيع موارد الفيديو، ويمكن لمركز القيادة دعم تطبيقات الفيديو المباشر. هذا يساعد المنجم على الجمع بين الإرسال الصوتي، ومراقبة الفيديو، والاستجابة الميدانية في عملية قيادة أكثر اكتمالاً.
الأطراف الميدانية لبيئات المناجم المختلفة

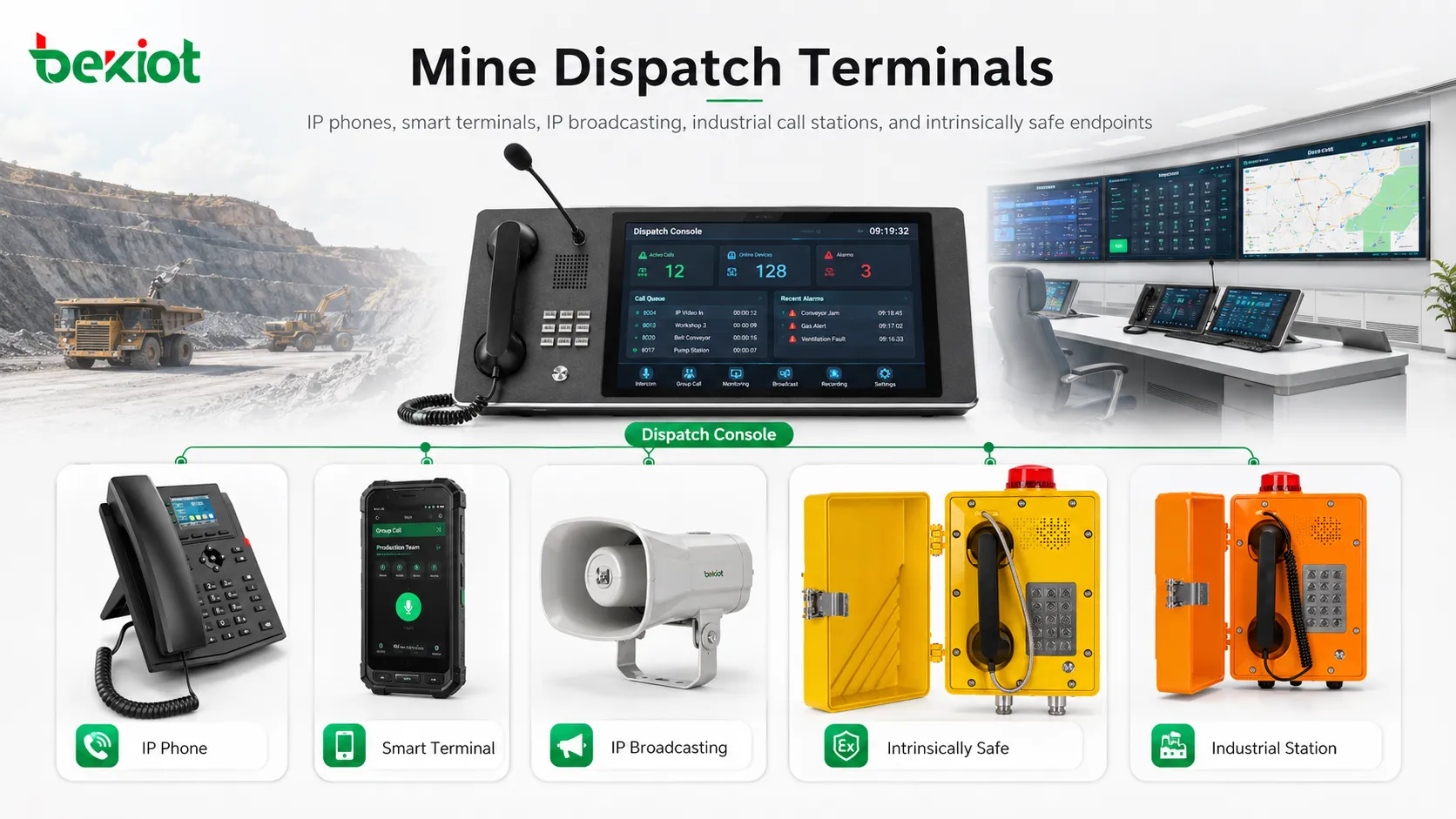

يحتاج نظام قيادة وإرسال المناجم الكامل إلى أجهزة طرفية مناسبة. قد تشمل هذه الأطراف الذكية، وهواتف IP، وأجهزة البث عبر IP، ومحطات مكالمات IP، ووحدات تحكم الإرسال، ونقاط اتصال صناعية.
يجب أن يتوافق اختيار الأطراف مع البيئة الميدانية. في مناطق المكاتب أو غرف التحكم العادية، قد تكون هواتف IP القياسية والأطراف الذكية كافية. في البيئات تحت الأرض، أو الخطرة، أو المتربة، أو الرطبة، أو عالية خطر الانفجار، قد يتطلب المشروع هواتف IP مقاومة للانفجار أو آمنة intrinsically safe، أو محطات اتصال صناعية، أو أطراف مقاومة للظروف القاسية.
هذا مهم بشكل خاص في مشاريع التعدين لأن المناطق المختلفة لها متطلبات سلامة مختلفة. يساعد التوزيع الجيد للأطراف في ضمان إمكانية الوصول بسرعة إلى العمال، وغرف التحكم، ومحطات الطوارئ، والفرق الميدانية عند الحاجة إلى الاتصال.
التكوين النموذجي للنظام
يتكون حل القيادة والإرسال العملي للمناجم عادة من منصة الاتصالات المتكاملة، والبوابة الهاتفية، وبوابة RoIP، وبوابة الوصول إلى الفيديو، ووحدة تحكم الإرسال، والأطراف الميدانية. تعمل هذه المكونات معًا لدعم الاتصال اليومي، والاستجابة للطوارئ، والمراقبة المرئية، والتنسيق متعدد الأنظمة.
| مكون النظام | الوظيفة الرئيسية | القيمة النموذجية |
|---|---|---|
| منصة الاتصالات المتكاملة | مقسم SIP الناعم، إرسال الصوت، إرسال الفيديو، إرسال GIS، إرسال التعليمات | توفر أساس الاتصالات والإرسال الأساسي |
| البوابة الهاتفية | تربط أطراف IP مع PBX والخطوط الأرضية والهواتف المحمولة | تدعم الاتصال الصوتي الداخلي والخارجي |
| بوابة RoIP | تدمج أنظمة VHF/UHF و DMR و POC والدفع للتحدث عبر النطاق العريض | تمكين الربط اللاسلكي والإرسال الموحد |
| بوابة الوصول إلى الفيديو | تربط منصات مراقبة الفيديو عبر GB28181 وتحويل SIP | تدعم عرض الكاميرا وتوزيع الفيديو وإرسال الفيديو المباشر |
| الأطراف الميدانية | هواتف IP، أطراف ذكية، بث IP، محطات مكالمات IP، نقاط اتصال مقاومة | توفر وصولاً للاتصالات لمناطق المنجم المختلفة |
كيف يعمل النظام في العمليات اليومية
أثناء الإنتاج اليومي، يمكن لمركز الإرسال استخدام المنصة للاتصال بالفرق الميدانية، وتنسيق أعمال الصيانة، وبث التعليمات، والاتصال بمجموعات الراديو، والتواصل مع المستخدمين في المكاتب أو الخارج. يساعد النظام في تقليل الحاجة إلى التبديل بين الهواتف المنفصلة وأجهزة الراديو ومنصات الفيديو وأنظمة البث.
لجدولة الإنتاج، يمكن للمنصة دعم الاتصال بين غرف التحكم، والفرق تحت الأرض، والعمال على السطح، وموظفي الصيانة، وأفراد الأمن، والإدارات الإدارية. بالنسبة لمهام التفتيش، يمكن للمشغلين الجمع بين المكالمات الصوتية، والإرسال اللاسلكي، وعرض الكاميرا لتحسين كفاءة التنسيق.
عند حدوث مشكلة ميدانية، يمكن للمرسل الاتصال بالفريق المسؤول، والتحقق من موارد الفيديو، وإخطار الأشخاص المعنيين، وتسجيل عملية الاتصال. هذا يجعل الإدارة اليومية أكثر تنظيماً وقابلية للتتبع.
الاستجابة للطوارئ والتنسيق للسلامة
في سيناريوهات الطوارئ، تكون سرعة الاتصال وموثوقية النظام أمرًا بالغ الأهمية. قد يحتاج مركز القيادة إلى الاتصال بالعمال تحت الأرض، وفرق الإنقاذ على السطح، ومجموعات الراديو، وغرف المناوبة، والدعم الخارجي، وموظفي الإدارة في نفس الوقت.
مع نظام إرسال متكامل، يمكن للمشغلين استخدام الإرسال الصوتي، والربط اللاسلكي، وربط الفيديو، والبث في حالات الطوارئ، والتنسيق القائم على GIS في سير عمل واحد. هذا يحسن سرعة الاستجابة ويساعد مركز القيادة على فهم الموقف بشكل أكثر وضوحًا.
يدعم النظام أيضًا مراجعة أفضل بعد الحدث. يمكن مراجعة سجلات الاتصالات، وإجراءات الإرسال، وربط الفيديو، وخطوات الاستجابة لاحقًا لتحسين خطط الطوارئ وإجراءات إدارة السلامة.
منطق النشر لمشاريع التعدين
الخطوة الأولى هي فحص موارد الاتصالات الحالية. يجب على فريق المشروع تحديد أنظمة الراديو الحالية، وشبكات الهاتف، ومنصات الفيديو، ومواقع الأطراف، وغرف التحكم، ونقاط الطوارئ، ومتطلبات الاتصال تحت الأرض.
الخطوة الثانية هي تحديد بنية التكامل. يجب استخدام منصة مقسم SIP الناعم كأساس، بينما يجب إضافة البوابات الهاتفية، وبوابات RoIP، وبوابات الوصول إلى الفيديو وفقًا للأنظمة التي تحتاج إلى الاتصال.
الخطوة الثالثة هي مطابقة الأطراف مع البيئات. يمكن للمناطق العادية استخدام هواتف IP القياسية أو الأطراف الذكية، بينما قد تتطلب بيئات المناجم الخاصة أجهزة اتصال مقاومة للانفجار، أو آمنة intrinsically safe، أو مقاومة للظروف القاسية.
الخطوة الرابعة هي اختبار سير العمل العملي. يجب أن يشمل الاختبار المكالمات عبر IP، والإرسال اللاسلكي، والوصول إلى شبكة الهاتف، وعرض الفيديو، وتكامل GB28181، وتحويل SIP، والبث، والإرسال الجغرافي GIS، والاتصالات في حالات الطوارئ، واستقرار الأطراف.
القيمة التشغيلية لإدارة المناجم
القيمة الأولى هي تقارب الاتصالات. يمكن ربط أنظمة متعددة، بما في ذلك أطراف SIP، وشبكات الهاتف، وأجهزة الراديو، ومراقبة الفيديو، والبث عبر IP، ووحدات تحكم الإرسال، في منصة قيادة واحدة.
القيمة الثانية هي تنسيق ميداني أقوى. يمكن للمرسلين التواصل مع فرق وأجهزة مختلفة من واجهة واحدة، مما يحسن كفاءة جدولة الإنتاج، والتفتيش، والصيانة، والاستجابة للطوارئ.
القيمة الثالثة هي التوسع المرن. يمكن للمنجم أن يبدأ بالإرسال الصوتي الأساسي ويضيف تدريجياً تكامل الراديو، والوصول إلى الفيديو، والإرسال الجغرافي GIS، والبث عبر IP، أو المزيد من الأطراف الميدانية مع تطور المشروع.
القيمة الرابعة هي تحسين السلامة. يساعد التحقق البصري، والربط اللاسلكي، والاتصال في حالات الطوارئ، والأطراف الميدانية المناسبة في بناء نظام اتصالات أكثر استجابة وموثوقية للمنجم.
بالنسبة لمشاريع التعدين التي تحتاج إلى صوت وفيديو متكاملين، ووصول RoIP، وأطراف SIP، وبث، واتصالات طوارئ، يمكن لشركة Becke Telcom توفير دعم منتجات مناسب وتكييف الحل وفقًا لبيئة الموقع وسير عمل الإرسال.
الأسئلة الشائعة
هل يمكن للمنجم الاحتفاظ بأنظمة الراديو الحالية عند بناء منصة إرسال جديدة؟
نعم. يمكن غالبًا ربط أجهزة الراديو VHF/UHF الحالية، وأنظمة DMR، و POC عبر الشبكة العامة، أو أنظمة الدفع للتحدث عبر النطاق العريض من خلال بوابات RoIP، مما يسمح لها بالعمل مع منصة الإرسال الجديدة.
لماذا يعتبر GB28181 مهمًا لتكامل الفيديو؟
يستخدم GB28181 بشكل شائع للشبكات بين منصات الفيديو. في مشروع إرسال المناجم، يساعد في ربط منصات مراقبة الفيديو بنظام القيادة حتى يتمكن المشغلون من عرض وتوزيع موارد الكاميرا بسهولة أكبر.
متى يجب استخدام الأطراف الآمنة intrinsically safe؟
يجب التفكير في الأطراف الآمنة intrinsically safe في المناطق التي قد توجد بها غازات متفجرة، أو غبار، أو ظروف بيئية خطرة. يجب أن يتبع نوع الطرف متطلبات سلامة المنجم ومواصفات المشروع.
هل يمكن تضمين البث عبر IP في نفس النظام؟
نعم. يمكن ربط البث عبر IP كجزء من سير عمل الاتصالات والإشعارات في حالات الطوارئ، مما يساعد مركز القيادة على إرسال الإعلانات أو التحذيرات أو رسائل الإخلاء إلى مناطق محددة.
ما هي أهم نقطة قبول لهذا النوع من المشاريع؟
أهم نقطة قبول هي ما إذا كان النظام يدعم سير العمل الحقيقي: المكالمات، والإرسال اللاسلكي، والوصول إلى الهاتف، وعرض الفيديو، والإخطار في حالات الطوارئ، والاتصال بالأطراف، وتنسيق المشغل يجب أن تعمل معًا بسلاسة.
