يجمع نظام القيادة والتحكم متعدد الوسائط المكالمات الصوتية، الاتصالات اللاسلكية، التغذية المرئية، تحديد المواقع الجغرافية (GIS)، التنبيهات الطارئة والمعلومات الميدانية في بيئة تشغيلية واحدة. على عكس نظام التحكم التقليدي المبني أساساً على الصوت الهاتفي، فهو يتيح للمشغلين رؤية ما يحدث، وتحديد مواقع الأفراد، والتواصل عبر شبكات مختلفة، وتسجيل عملية الاستجابة بأكملها.

تعتمد المعدات المطلوبة على موارد الاتصال المتوفرة بالفعل في الموقع. قد يحتاج المصنع إلى ربط الهواتف الصناعية، وأنظمة الراديو، ومراقبة الفيديو. قد يركز مشغل النقل على التغطية اللاسلكية، والمستخدمين المتنقلين، وتتبع نظم المعلومات الجغرافية. قد تتطلب منظمة السلامة العامة أيضاً خططاً للطوارئ، وعودة الفيديو، والتسجيل، والتواصل بين عدة إدارات.

الهدف من النظام ليس مجرد وضع المزيد من الأجهزة على شبكة IP. بل تكمن قيمته في تحويل موارد الاتصال المنفصلة إلى عملية استجابة منسقة. يجب أن يتمكن المشغلون من استقبال حدث، وتحديد المنطقة المتأثرة، والاتصال بالأفراد المناسبين، ومراقبة التقدم، واسترجاع سجل كامل دون التنقل بين أنظمة مستقلة متعددة.

ابدأ بعملية الاستجابة التشغيلية

يجب أن يبدأ اختيار المعدات بكيفية اكتشاف الحادث والإبلاغ عنه ومعالجته. يجب أن يدعم النظام سلسلة التشغيل بأكملها بدلاً من توفير مجموعة من أجهزة الاتصال غير المترابطة.

تتضمن عملية الاستجابة النموذجية:

1. استقبال إنذار، أو مكالمة هاتفية، أو رسالة لاسلكية، أو حدث فيديو.

2. تحديد المنصة للمصدر والموقع والإدارة المسؤولة.

3. تحقق المرسل من الموقف عبر الصوت أو الفيديو أو معلومات نظم المعلومات الجغرافية.

4. الاتصال بالفرق المعنية عبر الهواتف أو أجهزة الراديو أو المحطات المتنقلة أو قنوات البث العام.

5. تفعيل التعليمات المحددة مسبقاً أو خطط الطوارئ عند الحاجة.

6. تخزين المكالمات والتسجيلات والرسائل وإجراءات المشغل للمراجعة لاحقاً.

يحدد سير العمل هذا الخوادم والبوابات ولوحات التحكم والمحطات الطرفية الضرورية. كما يساعد في منع مشكلة شائعة في النشر: شراء الأجهزة بشكل فردي دون التأكد من قدرتها على تبادل الصوت والإشارات والفيديو ومعلومات الحالة.

يجب تخطيط كل مسار اتصال قبل الانتهاء من قائمة المعدات. يجب أن يحدد التصميم من يبدأ الاتصال، والشبكة التي تنقله، والمشغل الذي يستقبله، وما يحدث إذا كان المسار الأساسي غير متاح. هذا يكشف عن الواجهات المفقودة ومتطلبات النسخ الاحتياطي قبل بدء التثبيت.

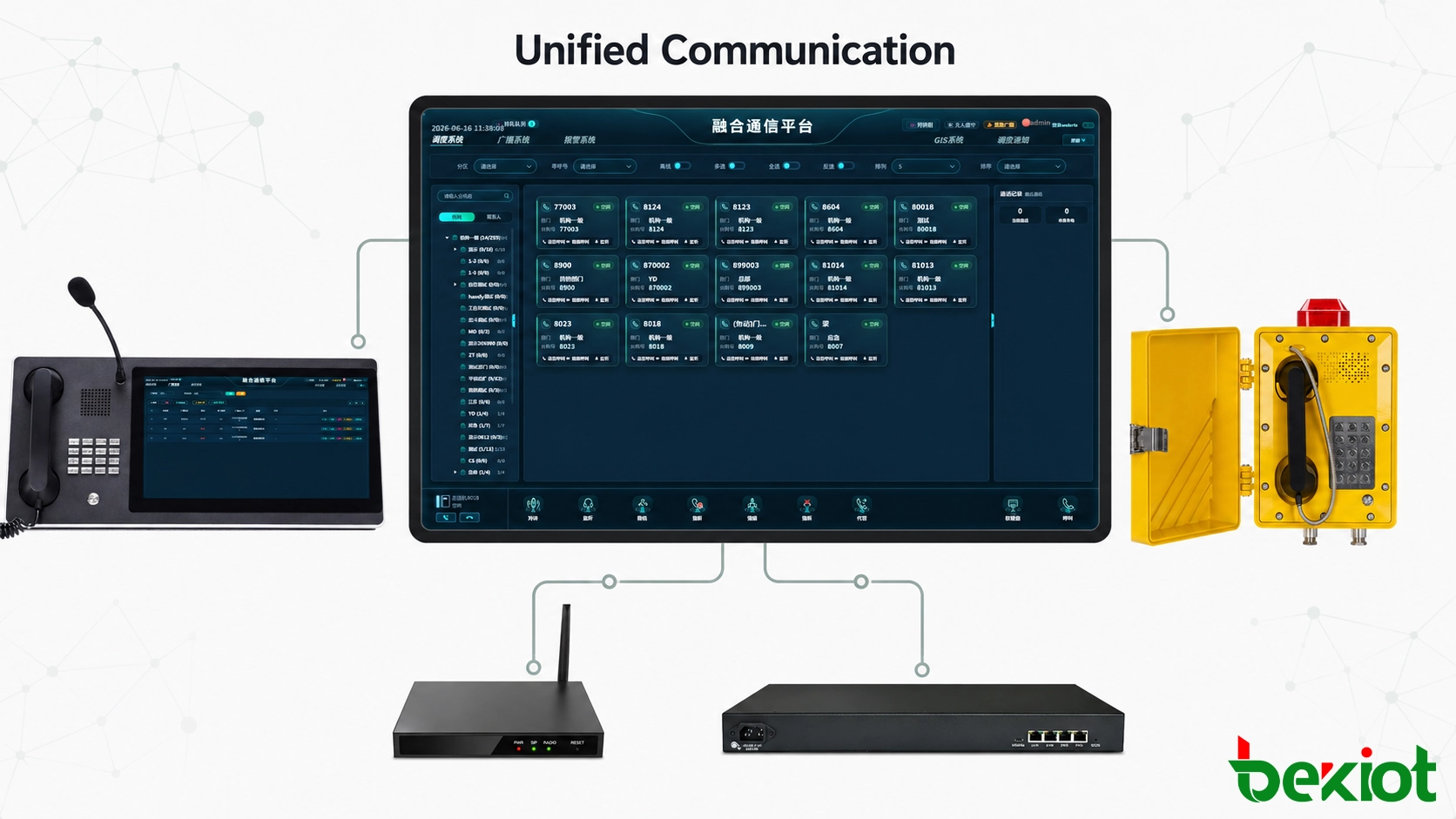

تشكل منصة الاتصال قلب النظام

توفر المنصة المركزية خدمات التحكم والتطبيقات التي يستخدمها المرسلون والأجهزة المتصلة. فهي تدير المستخدمين والمنظمات وموارد الاتصال والأذونات والمجموعات وسجلات التشغيل من واجهة موحدة.

قد تتضمن المنصة المناسبة الإمكانيات التالية:

• مكالمات صوتية فردية وجماعية وطارئة

• مكالمات فيديو، وعودة فيديو حية، وتوزيع فيديو

• اتصال بالدفع للتحدث (PTT) عبر شبكات خاصة أو عامة

• تحديد المواقع الجغرافية وتتبع الأفراد المتنقلين

• تعليمات التحكم وتأكيد الحالة

• إدارة خطط الطوارئ وإجراءات الاستجابة

• تسجيل الصوت والفيديو وسجلات العمليات

• التكامل مع أنظمة الإنذار والمراقبة وأنظمة الأعمال

يعتبر التسجيل مهماً بشكل خاص في بيئات القيادة. يجب أن تحتفظ المنصة بالمكالمات وجلسات الدفع للتحدث وأحداث الفيديو وإجراءات التحكم مع طوابع زمنية دقيقة. تدعم هذه السجلات إعادة بناء الحادث وتقييم العمليات وتتبع المسؤولية.

يجب أن تسمح المنصة أيضاً بظهور موارد الاتصال بمصطلحات تشغيلية. بدلاً من عرض جهاز راديو برقم منفذه أو هاتف بعنوانه الفني، يمكن للوحة التحكم عرض أسماء مثل فريق الأمن، راديو الصيانة، البوابة الشمالية، غرفة التحكم، أو مجموعة الطوارئ.

الأذونات القائمة على الأدوار لا تقل أهمية. قد يحتاج المشغل الروتيني فقط إلى الوصول إلى الإدارات والقنوات المخصصة، بينما قد يحتاج المشرف إلى مكالمات عبر الإدارات، وتفعيل مجموعة الطوارئ، ومراجعة التسجيلات. فصل الأذونات اليومية عن صلاحيات الطوارئ يقلل من التشغيل العرضي مع إبقاء الوظائف الحرجة متاحة للمستخدمين المصرح لهم.

في النشر متعدد المواقع، يجب أن تحافظ المنصة على دليل وهيكل موارد متسق عبر المقر الرئيسي والفروع والمرافق البعيدة. يمكن أن تبقى الموارد المحلية مرتبطة بمواقعها الفعلية بينما تتم مشاركة القنوات المختارة والملحقات ومعلومات الحوادث مع مركز القيادة المركزي.

حل ذو صلة: نظام Becke للاتصالات المتقاربة يربط الصوت والفيديو والراديو والتحكم والإنذارات وموارد الاتصال الميداني من خلال منصة تشغيل موحدة.

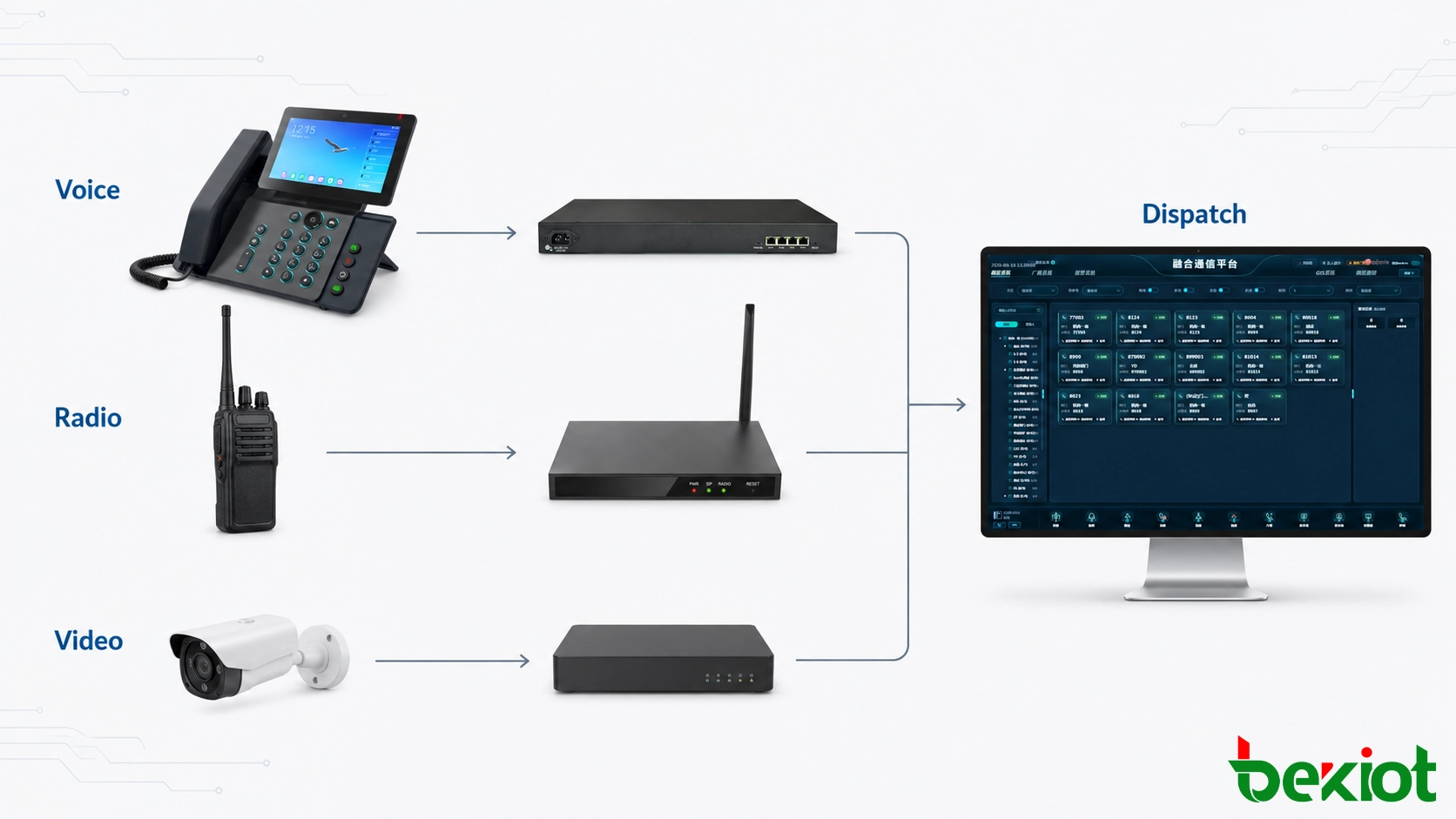

تربط البوابات الشبكات المنفصلة سابقاً

تحتوي معظم المشاريع على معدات تم بناؤها في أوقات مختلفة واستناداً إلى بروتوكولات مختلفة. تحافظ البوابات على قيمة هذه الأنظمة الحالية مع جعل موارد الاتصال الخاصة بها متاحة للمنصة المركزية.

يجب أن يعتمد اختيار البوابة على الواجهات ووظائف التحكم المتوفرة على جانبي الاتصال. قد يكون تحويل الصوت وحده كافياً لمسار مكالمة أساسي، لكن التكامل التشغيلي قد يتطلب أيضاً حالة المكالمة، وتحديد المتصل، والتحكم في PTT، واختيار القناة، أو الإبلاغ عن الأعطال.

بوابات الصوت

يتم استخدام بوابة الصوت عندما تحتاج منصة التحكم إلى التواصل مع الهواتف التناظرية، أو خطوط الهاتف العامة، أو مقاسم PBX القديمة، أو شبكات صوتية أخرى. اعتماداً على الواجهات المتاحة، يمكنها تحويل الاتصالات الهاتفية التقليدية إلى موارد اتصال تعتمد على SIP.

بعد التكامل، يمكن للمرسل الاتصال بهاتف ثابت، أو رقم خارجي، أو ملحق في الموقع من نفس لوحة التحكم المستخدمة للراديو والفيديو. يجب حساب العدد والنوع المطلوبين لمنافذ البوابة من الخطوط الحالية، والمكالمات المتزامنة المتوقعة، ومتطلبات النسخ الاحتياطي.

يجب أن يميز المسح الميداني بين الواجهات المتصلة بالهواتف التناظرية وتلك المتصلة بخطوط الهاتف أو بوابات PBX. كما يجب التحقق من قواعد الطلب، وتنسيقات معرف المتصل، وبادئات الأرقام، وكشف الانشغال، وتوجيه الطوارئ. تحدد هذه التفاصيل ما إذا كانت المكالمة المدمجة تتصرف بشكل متوقع بعد وصولها إلى لوحة التحكم.

منتج ذو صلة: بوابات Becke VoIP

بوابات RoIP لتكامل الراديو

غالباً ما تشغل المنظمات في قطاعات النقل والمرافق والتصنيع والتعدين والسلامة العامة شبكات راديو خاصة. قد تعتمد هذه على تقنية PDT أو DMR أو TETRA أو الراديو التناظري التقليدي. عادة ما تكون هذه الشبكات مصممة كأنظمة مستقلة ولا يمكنها التواصل تلقائياً مع هواتف SIP أو تطبيقات التحكم أو غرف التحكم البعيدة.

تقوم بوابة الراديو عبر IP بتحويل الصوت اللاسلكي والتحكم في الدفع للتحدث إلى حركة مرور يمكن نقلها عبر شبكة IP. هذا يسمح للمرسل المصرح له بمراقبة وإرسال على قنوات راديو بعيدة دون تركيب راديو منفصل في كل موقع مشغل.

يمكن أن يقلل التكامل القائم على البوابة من تعقيد استبدال أو تعديل نظام راديو موجود بشكل جذري. ومع ذلك، يجب تأكيد عمق التكامل أثناء التصميم. قد توفر الواجهة الأساسية الصوت وحالة الاستقبال والتحكم في PTT، بينما قد تتطلب وظائف مثل تحديد المشترك، أو تبديل مجموعات الاتصال، أو حالة الراديو إشارات إضافية أو واجهات على مستوى النظام.

يجب تعريف كل قناة متصلة كمورد تشغيلي باسم واضح وموقع ومجموعة مستخدمين مسموح بها. يجب ضبط مستويات الصوت، وتوقيت PTT، وكشف الاستقبال، وتأخير الشبكة أثناء التشغيل الأولي. يمكن أن يؤدي التوقيت غير الصحيح للتحكم إلى قطع بداية الإرسال، بينما يمكن أن تنتج المستويات الصوتية غير الصحيحة صوتاً ضعيفاً أو مشوهاً أو غير متناسق.

منتج ذو صلة: بوابات Becke RoIP

الوصول إلى الفيديو وتحويل الترميز

قد تأتي موارد الفيديو من كاميرات المراقبة، أو الكاميرات المثبتة على الجسم، أو الطائرات بدون طيار، أو المحطات المتنقلة، أو أنظمة مؤتمرات الفيديو، أو أجهزة المراقبة المحمولة. غالباً ما تستخدم هذه المصادر طرق إشارات مختلفة، وبرامج ترميز فيديو، وتنسيقات بث مختلفة.

يمكن لبوابة الوصول إلى الفيديو أو تحويل الترميز تجميع هذه الموارد وتحويل الوسائط عندما لا يكون تنسيق المصدر مدعوماً مباشرة من قبل المنصة. تشمل المتطلبات الشائعة للمشاريع التحويل بين H.264 و H.265، بالإضافة إلى ضبط الدقة ومعدل الإطارات ومعدل البت لظروف الشبكة المختلفة.

اعتماداً على الأنظمة المتصلة، قد يشمل التكامل GB/T 28181، RTSP، RTMP، RTP، FLV، HLS، WebRTC أو SIP. دعم البروتوكول وحده لا يكفي: يجب أن يؤكد التصميم أيضاً المصادقة، وعنونة البث، وتوافق برنامج الترميز، وزمن الوصول، وعدد جلسات الفيديو المتزامنة.

يجب تصميم فيديو التحكم المباشر بشكل مختلف عن تشغيل المراقبة المؤرشفة. يحتاج المشغلون عادةً إلى عرض منخفض زمن الوصول يفتح بسرعة عند وقوع حادث، بينما قد تعطي أنظمة التسجيل الأولوية لجودة الصورة وكفاءة التخزين. لذلك يجب أن تطلب المنصة الدفق المناسب لكل مهمة بدلاً من إرسال كل بث عالي الدقة المتاح إلى لوحة التحكم.

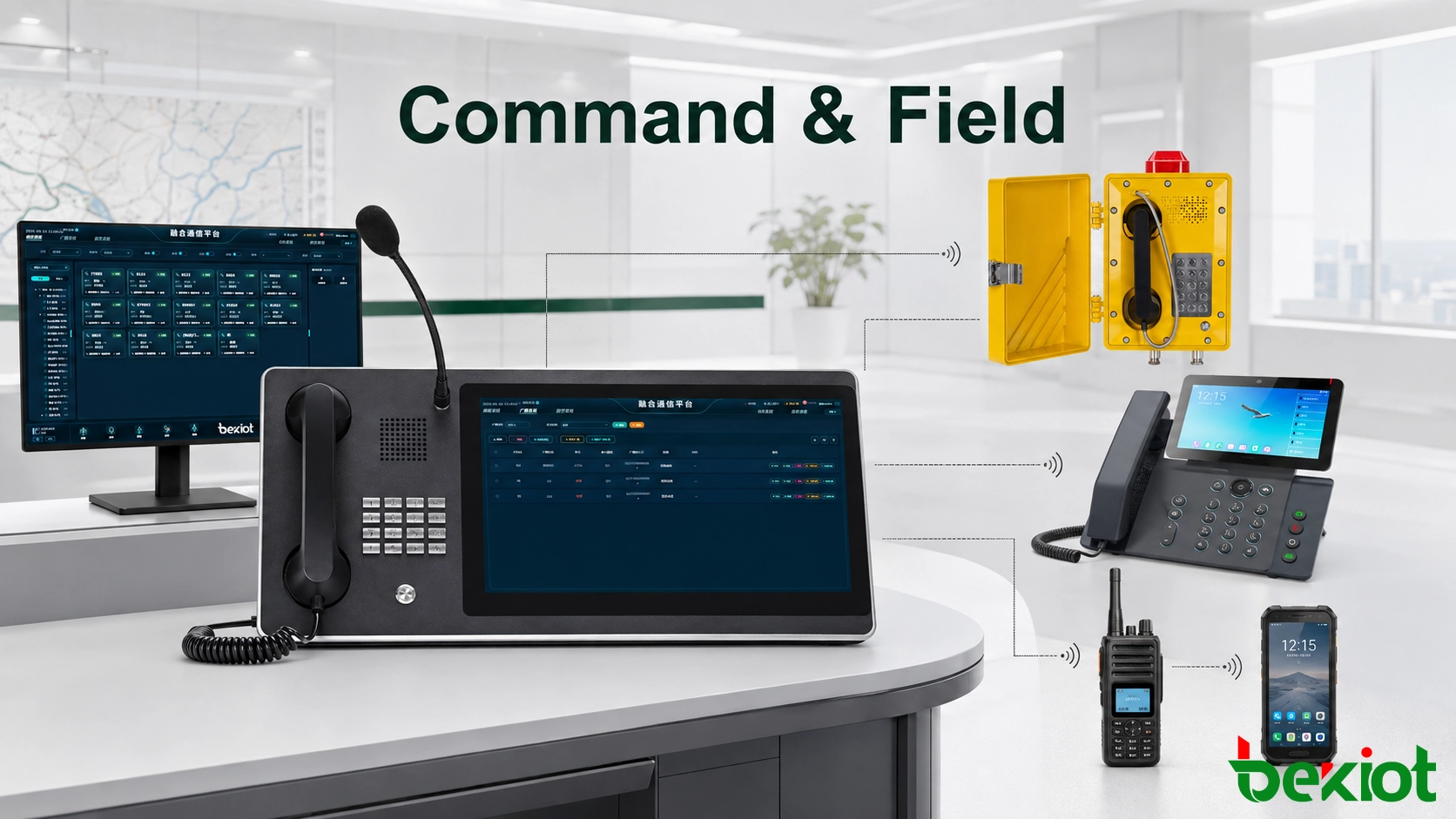

يحتاج المشغلون والفرق الميدانية إلى نقاط نهاية مناسبة

لوحات التحكم

لوحة التحكم هي موقع العمل الرئيسي للمشغل. يجب أن توفر وصولاً سريعاً إلى جهات الاتصال والمجموعات وقنوات الراديو والخرائط ونوافذ الفيديو والإنذارات وسجلات الحوادث دون إجبار المشغل على التبديل مراراً بين تطبيقات غير مرتبطة.

قد تكون لوحة التحكم برنامجاً مثبتاً على محطة عمل أو محطة طرفية متكاملة مع شاشة لمس، وسماعة، وميكروفون، ومكبرات صوت. يمكن أن يكون التصميم المزدوج للسماعة مفيداً عندما يحتاج المشغلون إلى فصل الاتصال الهاتفي واللاسلكي. يمكن لمحطات العمل متعددة الشاشات تخصيص شاشة للتحكم في الاتصالات، وأخرى لنظم المعلومات الجغرافية، وثالثة للفيديو أو معلومات الحادث.

بالنسبة لمراكز القيادة المجهزة بجدار فيديو، قد ترسل محطة العمل أو نظام التصور الخرائط وبث الكاميرات ومعلومات الحادث إلى وحدة تحكم مصفوفة أو معالج عرض. المهم ليس عدد الشاشات ولكن ما إذا كانت المعلومات الحرجة تبقى مرئية وسهلة التشغيل أثناء حدث عالي الضغط.

يجب أن يعكس تخطيط لوحة التحكم أولويات المشغل. المكالمات الطارئة، وقنوات الراديو النشطة، والإنذارات غير المؤكدة تحتاج إلى بروز بصري أقوى من جهات الاتصال الروتينية. يجب أن تظل الإجراءات المستخدمة بشكل متكرر مثل PTT، والمكالمات الجماعية، وتحويل المكالمات، وتسجيل الحوادث قابلة للوصول دون فتح عدة قوائم.

منتج ذو صلة: لوحات تحكم Becke

المحطات الطرفية المتنقلة والثابتة للاتصالات

يجب اختيار المحطات الميدانية وفقاً لظروف العمل بدلاً من المظهر وحده. تُنشر تطبيقات الدفع للتحدث عبر الشبكة العامة بشكل شائع على هواتف ذكية متينة تدعم 4G أو 5G. يمكن لهذه الأجهزة دعم الاتصال الجماعي، وعودة الفيديو، وتحديد المواقع، والإبلاغ بالصور، وتأكيد المهام عندما تكون التطبيقات المناسبة والتغطية الشبكية متاحة.

تشمل خيارات النقاط النهائية الأخرى:

• هواتف IP للمكاتب وغرف الحراسة والمواقع الثابتة المناوبة

• هواتف فيديو للمواقع التي تتطلب تأكيداً بصرياً

• هواتف صناعية للبيئات الصاخبة أو المتربة أو الخارجية

• أنظمة اتصال داخلي للطوارئ للبوابات والأنفاق والمناطق غير المأهولة

• كاميرات مثبتة على الجسم للفيديو المتنقل وتسجيل الأحداث

• خوذات ذكية أو أجهزة يمكن ارتداؤها للتشغيل الميداني بدون استخدام اليدين

• أجهزة راديو محمولة وراديو مركبات متصلة عبر موارد RoIP

قد يستخدم مشروع واحد عدة أنواع من المحطات الطرفية. يمكن للمرسل التحدث مع موظفي المكاتب عبر هواتف SIP، وفرق الصيانة عبر راديو خاص، والمشرفين المتنقلين عبر محطات 4G/5G ضمن نفس الحادث.

يجب التحقق من المتطلبات البيئية لكل نقطة تركيب. يمكن أن يؤثر مستوى الضوضاء، والتعرض للطقس، والغبار، ودرجة الحرارة، وخطر الصدمات، والطاقة المتوفرة، والحاجة إلى القفازات على اختيار المحطة الطرفية. قد يكون الهاتف المكتبي القياسي مناسباً لغرفة التحكم ولكن غير موثوق به في منطقة التحميل، أو مدخل النفق، أو المحطة الصناعية المكشوفة.

بناء قائمة المعدات حول ظروف المشروع الفعلية

لا توجد قائمة جرد عالمية لكل مشروع تحكم متعدد الوسائط. يتم إنتاج قائمة معدات موثوقة من خلال رسم خرائط المستخدمين والشبكات والمواقع وإجراءات الاستجابة قبل اختيار الأجهزة.

يجب على فريق التصميم التأكد من:

• عدد المشغلين الذين سيستخدمون المنصة في نفس الوقت

• أنظمة الهاتف والراديو والفيديو التي يجب الاحتفاظ بها

• عدد قنوات الراديو التي تتطلب المراقبة والإرسال

• ما إذا كان المستخدمون المتنقلون يحتاجون إلى صوت أو فيديو أو تحديد موقع أو مراسلة

• المواقع التي تعتمد على الشبكات العامة، أو روابط WAN الخاصة، أو التشغيل المحلي

• ما إذا كان يجب تسجيل الصوت والفيديو وإجراءات المشغل

• أي الإنذارات أو التطبيقات الخارجية التي تحتاج إلى تشغيل سير عمل الاتصال

• الأذونات المطبقة على المستخدمين والمجموعات والقنوات وعمليات الطوارئ

يتكون الحل النهائي عادةً من منصة اتصال مركزية، وواحدة أو أكثر من لوحات المشغل، والبوابات المطلوبة للشبكات الحالية، والمحطات الطرفية المختارة لكل بيئة عمل. يجب التعامل مع التسجيل والتخزين وأمن الشبكة ومزامنة الوقت ومراقبة النظام كجزء من الهندسة المعمارية وليس كإضافات اختيارية.

يجب أن يحدد جدول المعدات ليس فقط كميات الأجهزة ولكن أيضاً مواقع التركيب وأنواع الواجهات والأنظمة المتصلة ومصادر الطاقة ومجموعات المستخدمين المسؤولة. هذا يخلق علاقة مباشرة بين قائمة المواد والتصميم التشغيلي، مما يسهل الاختبار والصيانة لاحقاً.

غالباً ما يكون النشر المرحلي عملياً. يمكن إنشاء الاتصالات الصوتية واللاسلكية الأساسية أولاً، يليها الفيديو، ونظم المعلومات الجغرافية، والتطبيقات المتنقلة، وسير عمل الإنذار الآلي. يقلل هذا النهج من مخاطر التشغيل مع إبقاء الهندسة المعمارية مفتوحة للتوسع لاحقاً.

الأسئلة الشائعة

هل يمكن للنظام الاستمرار في العمل إذا انقطع الاتصال بالخادم المركزي؟

هذا يعتمد على الهندسة المعمارية. يجب أن تحدد المشاريع التي تتطلب توفراً عالياً التكرار في الخادم، وقابلية البقاء محلياً، ومسارات اتصال احتياطية. قد تحتاج المواقع الحرجة إلى معالجة مكالمات محلية أو تشغيل راديو مباشر بحيث تبقى الاتصالات الأساسية متاحة أثناء فشل شبكة WAN.

كيف يجب تقدير عرض النطاق الترددي للشبكة؟

احسب الصوت والفيديو بشكل منفصل، ثم أضف حركة مرور الإشارات وهامش التشغيل. يعتمد الطلب على الصوت على برنامج الترميز وعدد المكالمات المتزامنة. يختلف الطلب على الفيديو بشكل كبير مع الدقة ومعدل الإطارات وبرنامج الترميز وتعقيد المشهد والتيارات المتزامنة. اختبار التيارات التمثيلية أكثر موثوقية من الاعتماد فقط على قيم معدل البت النظرية.

هل يجب نشر المنصة محلياً أم في السحابة؟

يوفر النشر المحلي تحكماً مباشراً في الشبكات المحلية والتسجيل والتكامل مع الأنظمة الخاصة. يمكن أن يبسط النشر السحابي الوصول متعدد المواقع والصيانة المركزية. قد يكون التصميم الهجين أكثر ملاءمة عندما يجب أن تبقى الخدمات المحلية الحرجة متاحة بينما تتطلب المواقع البعيدة إدارة مركزية.

ما الذي يجب تضمينه في اختبار قبول النظام؟

يجب أن يختبر القبول سيناريوهات تشغيلية كاملة بدلاً من الأجهزة المعزولة. تشمل الاختبارات النموذجية معالجة المكالمات الطارئة، والإرسال اللاسلكي، واسترجاع الفيديو، وأذونات المستخدم، وتشغيل التسجيل، وتفعيل الإنذار، وانقطاع الشبكة، وإجراءات الاسترداد، والتواصل بين أنواع المحطات الطرفية المختلفة.
