مهايئ الهاتف التناظري، ويُسمى عادةً ATA، هو جهاز يربط الهواتف التناظرية التقليدية وأجهزة الفاكس وهواتف الأبواب ولوحات الإنذار والمودمات أو أطراف الصوت القديمة بشبكة اتصال قائمة على IP. وهو ينفذ التحويل بين إشارات الهاتف التناظرية من جهة واتصال VoIP القائم على الحزم من جهة أخرى.

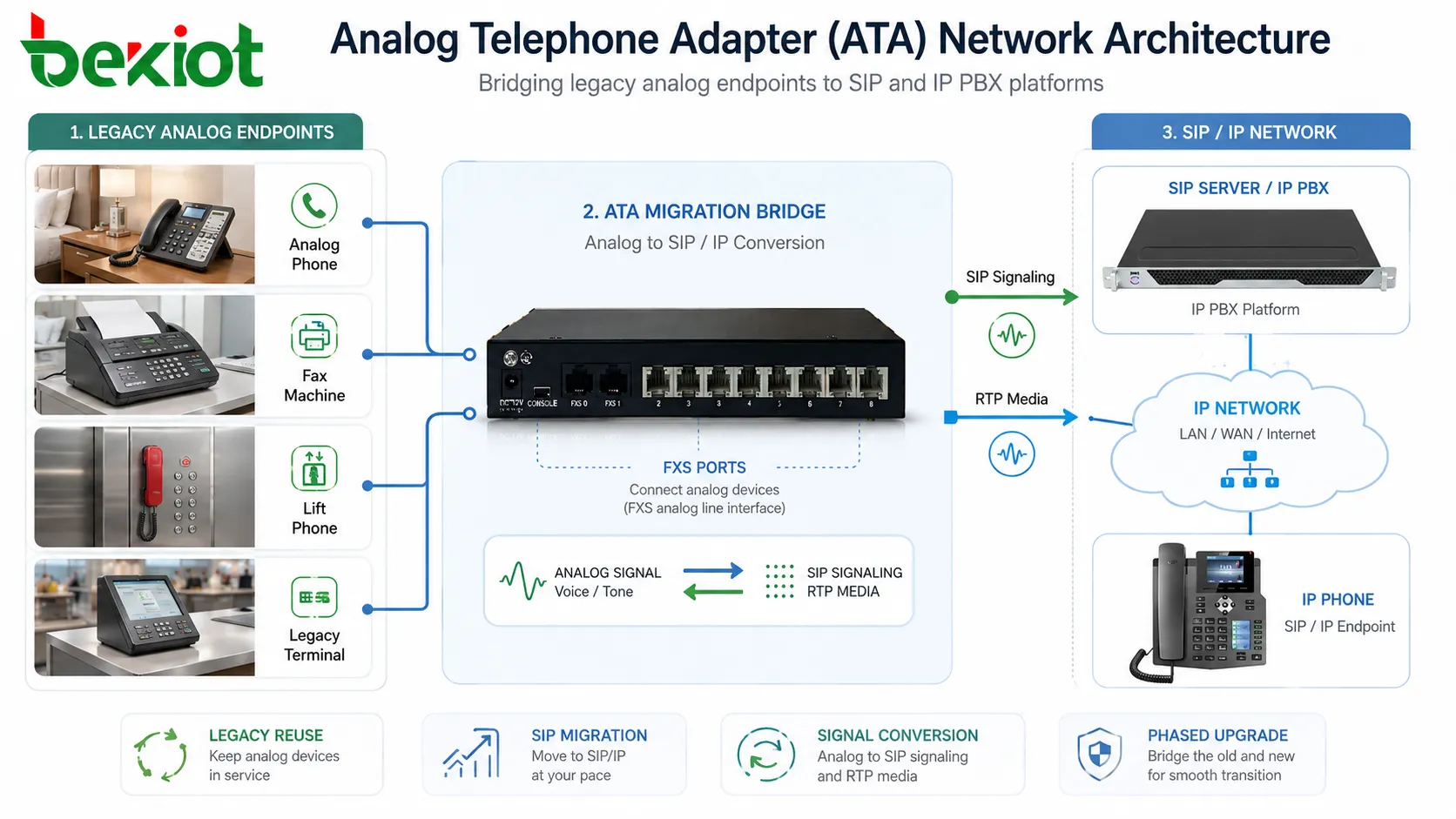

في نشر نموذجي، يتصل الجهاز التناظري بمنفذ FXS في المهايئ. بعد ذلك يسجل ATA نفسه في IP PBX أو منصة VoIP مستضافة أو خادم SIP أو مزود خدمة عبر Ethernet أو اتصال عريض النطاق. عند إجراء مكالمة، تُترجم الأصوات التناظرية والأرقام المطلوبة وإشارات الرنين وحالات الخط إلى إشارات SIP وتدفقات وسائط RTP.

لماذا يظل هذا الجهاز مهماً في شبكات IP

انتقلت كثير من المؤسسات إلى SIP والاتصالات السحابية ومنصات IP PBX، لكن ليست كل نقطة طرفية جاهزة لأن تصبح قائمة بالكامل على IP. قد تستمر الهواتف التناظرية الحالية في غرف الضيوف والمصاعد والمستودعات والمناطق العامة وغرف الأمن والورش ومكاتب الخدمة والمواقع البعيدة. كما قد تعتمد أجهزة الفاكس وناقلات إنذار الاتصال وهواتف المصاعد والأطراف المتخصصة على واجهات تناظرية.

يوفر المهايئ جسراً للهجرة. فهو يسمح ببقاء المعدات القديمة في الخدمة بينما تنتقل شبكة الاتصال الأساسية إلى IP. وهذا يتجنب استبدال كل الأطراف مرة واحدة ويمنح المؤسسات مرونة أكبر أثناء الترقيات المرحلية.

تأتي قيمته المعمارية من ترجمة الواجهات. فهو يخفي تعقيد IP عن الأجهزة التناظرية، ويخفي سلوك الخط التناظري عن منصة VoIP. يعمل الجهاز التناظري كما لو كان متصلاً بخط هاتف، بينما ترى شبكة IP نقطة طرفية SIP أو بوابة صوتية.

من حلقة النحاس إلى شبكة الحزم

يتصرف الجانب التناظري من المهايئ كمزود صغير لخط الهاتف. فهو يوفر جهد التغذية، ويكتشف حالة رفع السماعة ووضعها، ويولد جهد الرنين، ويستقبل أرقام DTMF، ويوفر نغمة الاتصال، وينقل صوت نطاق الكلام من الجهاز المتصل وإليه.

يتواصل جانب IP عبر Ethernet أو شبكة حزم أخرى. ويرسل رسائل SIP للتسجيل وإنشاء المكالمة وإنهائها والمصادقة والتحكم في الوظائف. بعد إنشاء المكالمة، يرسل حزم RTP لوسائط الصوت.

لذلك يقع المهايئ على الحد الفاصل بين عالمين. عالم يعتمد على حالات الخط الكهربائية والنغمات الصوتية. وعالم آخر يعتمد على عناوين IP ونقل UDP أو TCP ورسائل SIP وبرامج الترميز ومخازن الاهتزاز وعبور NAT وجودة الشبكة.

الطبقات الأساسية للبنية

سلوك المنفذ التناظري

واجهة FXS

توفر معظم المهايئات منافذ FXS. يتصل منفذ FXS بهاتف تناظري أو طرف مشابه ويوفر ظروف الخط التي يتوقعها الجهاز. فهو يوفر نغمة الاتصال وجهد الرنين وتيار الحلقة واكتشاف حالة السماعة.

عندما يرفع المستخدم السماعة، يكتشف منفذ FXS حالة رفع السماعة. بعد ذلك يقبل المهايئ الأرقام المطلوبة ويجهز مكالمة SIP وفق خطة الاتصال الخاصة به.

نغمة الاتصال والرنين

يولد المهايئ النغمات محلياً. قد ينتج الجهاز نغمة الاتصال ونغمة الرجوع ونغمة الانشغال ونغمة إعادة الطلب ونغمة انتظار المكالمة حسب التكوين والإعدادات الإقليمية.

يُولد الرنين أيضاً على المنفذ التناظري. يجب أن يوفر المهايئ جهداً وإيقاعاً كافيين للرنين للجهاز المتصل. يصبح ذلك مهماً عند توصيل هواتف قديمة أو أجهزة جرس أو عدة أحمال تناظرية.

هوية المتصل وإشارات الخط

قد تُرسل هوية المتصل التناظرية باستخدام صيغ FSK أو DTMF حسب المنطقة ونوع الطرف. يتلقى المهايئ معلومات المتصل من إشارات SIP ويحولها إلى إشارة هوية متصل تناظرية للجهاز المتصل.

قد تُدعم أيضاً عكسية الخط وسلوك القطبية ووميض الخط وإشارة وجود رسالة وميزات تناظرية أخرى حسب الطراز والتكوين.

معالجة الصوت الرقمية

بعد دخول الصوت التناظري إلى الجهاز، يُؤخذ منه عينات ويُرمز ويُحوّل إلى حزم ثم يُنقل كوسائط RTP. وتحدث العملية العكسية للصوت الوارد. يستقبل المهايئ حزم RTP ويفك ترميزها ويحولها إلى صوت تناظري ويرسل الإشارة إلى منفذ الهاتف.

يؤثر اختيار برنامج الترميز في عرض النطاق والجودة والتوافق. قد تشمل برامج الترميز الصوتية الشائعة G.711 وG.729 وG.722 أو خيارات أخرى حسب المنصة. غالباً ما يُفضل G.711 للفاكس والتطبيقات القديمة الشبيهة بالمودم لأنه يحافظ على قدر أكبر من إشارة نطاق الصوت.

إلغاء الصدى مهم أيضاً. يمكن أن تُحدث الواجهات التناظرية صدى بسبب الدوائر الهجينة وعدم تطابق المعاوقة وحالة الكابل وتصميم الطرف. يقلل المهايئ المضبوط جيداً الصدى قبل أن يصبح ملحوظاً للمستخدم البعيد.

تسجيل SIP والتحكم في المكالمات

تسجيل الحساب

عادةً يسجل المهايئ حساب SIP واحداً أو أكثر لدى خادم تسجيل. قد يُربط كل منفذ تناظري بامتداد أو حساب مستخدم أو رقم خدمة منفصل. تدعم بعض الأجهزة عدة ملفات تعريف لكي تتصل منافذ مختلفة بمنصات SIP مختلفة.

يسمح التسجيل لـ IP PBX أو مزود الخدمة بمعرفة مكان الوصول الحالي إلى المهايئ. إذا فشل التسجيل، فقد لا تصل المكالمات الواردة إلى الطرف التناظري.

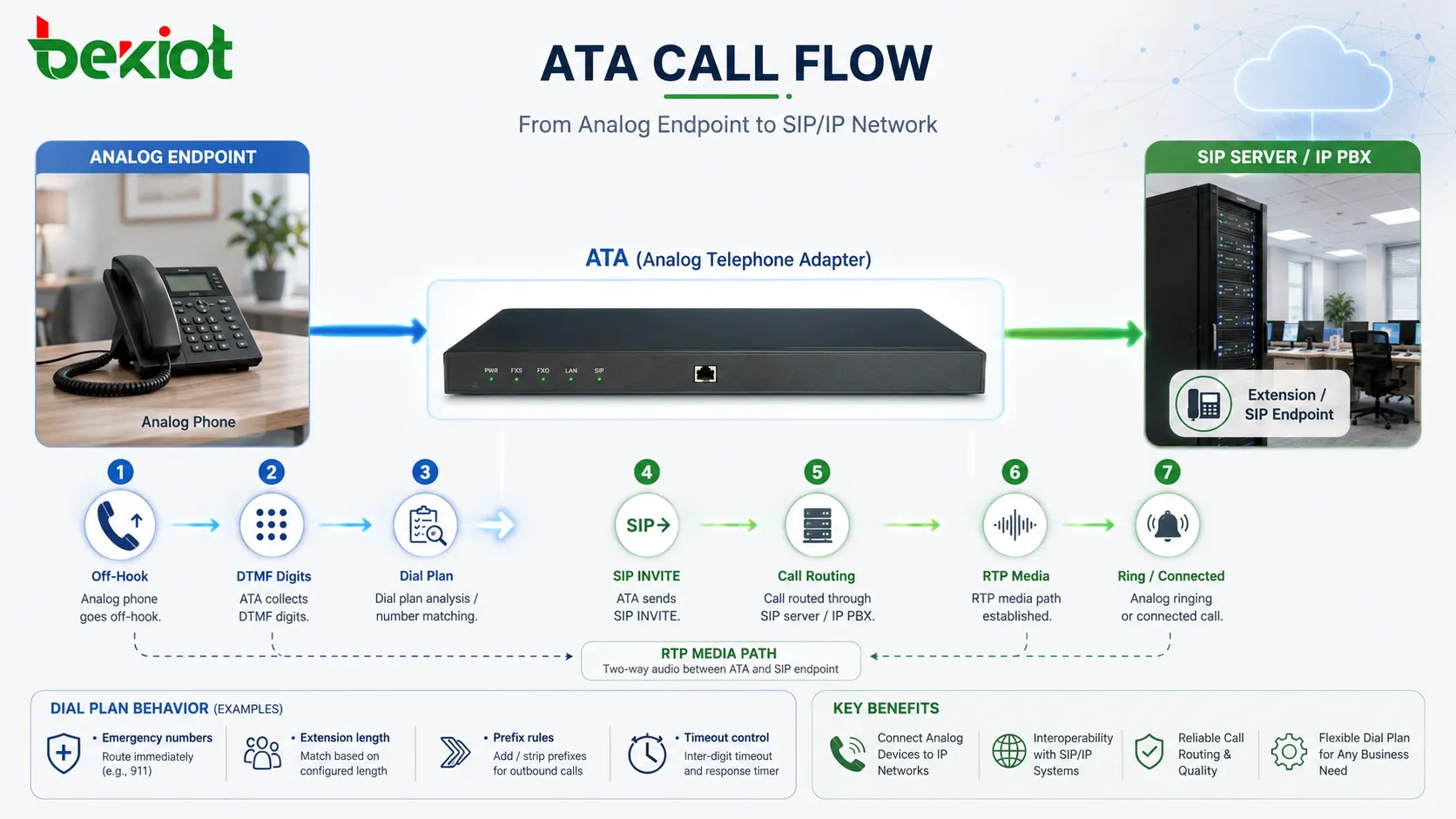

إنشاء مكالمة صادرة

عندما يطلب المستخدم رقماً، يجمع المهايئ الأرقام وفق خطة الاتصال الخاصة به. بعد أن يطابق الرقم قاعدة أو يحدث انتهاء مهلة، يرسل الجهاز SIP INVITE إلى الوكيل أو الخادم المكون.

بعد ذلك يوجه خادم SIP المكالمة إلى امتداد آخر أو خط ترنك أو بوابة PSTN أو نظام بريد صوتي أو مركز اتصال أو وجهة خارجية. أثناء هذه العملية، لا يشعر المستخدم التناظري إلا بسلوك اتصال عادي.

تسليم مكالمة واردة

عندما تصل مكالمة SIP واردة إلى المهايئ، يقرر الجهاز أي منفذ تناظري يجب أن يرن. يولد جهد الرنين على ذلك المنفذ وقد يرسل هوية المتصل التناظرية قبل الرنين حسب قواعد التوقيت الإقليمية.

بعد أن يجيب المستخدم، يرسل المهايئ استجابة SIP المناسبة ويبدأ تبادل وسائط RTP.

خطة الاتصال ومعالجة الأرقام

خطة الاتصال جزء حاسم من سلوك المهايئ. فهي تحدد أنماط الأرقام الصالحة، ومدة انتظار الجهاز لمزيد من الأرقام، وما إذا كانت البادئات ستُضاف أو تُحذف، وأي المكالمات يجب توجيهها فوراً.

قد تسبب خطة اتصال سيئة بطئاً في الاتصال أو توجيهاً خاطئاً أو فشل أرقام الطوارئ أو ارتباك المستخدم. مثلاً إذا انتظر المهايئ طويلاً قبل إرسال المكالمة، قد يظن المستخدم أن الجهاز لا يعمل. وإذا أرسل الأرقام مبكراً جداً، فقد تُوجه أرقام غير مكتملة بشكل خاطئ.

ينبغي أن تعكس خطط الاتصال قواعد الترقيم المحلية وطول الامتدادات الداخلية وأرقام الطوارئ وبادئات الوصول إلى الخطوط وقواعد الاتصال الدولي ورموز الخدمة مثل الوصول إلى البريد الصوتي أو التقاط المكالمة.

خيارات موضع الجهاز في الشبكة

النشر داخل شبكة LAN محلية

في مكتب أو منشأة محلية، قد يتصل المهايئ بنفس شبكة LAN التي توجد عليها IP PBX أو خادم الصوت. عادةً يكون هذا أبسط شكل، لأن التأخير منخفض، وقد لا يكون NAT موجوداً، ويمكن إدارة QoS داخل الشبكة المحلية.

غالباً ما تُستخدم VLAN للصوت لفصل حركة الصوت عن حركة البيانات العادية. وهذا يحسن الإدارة ويقلل خطر تأثير الازدحام في جودة المكالمات.

اتصال موقع بعيد

قد تربط الفروع البعيدة المهايئات بمنصة SIP مركزية عبر VPN أو WAN خاصة أو MPLS أو SD-WAN أو وصول إنترنت آمن. وهذا يسمح للهواتف أو الأجهزة التناظرية في الفرع باستخدام نظام الاتصال المركزي.

يتطلب النشر البعيد الانتباه إلى عرض النطاق والتأخير وفقد الحزم وعبور NAT ومسارات التحويل عند الفشل والقدرة المحلية على الاستمرار إذا تعطل رابط WAN.

الوصول إلى VoIP مستضاف

قد تتصل المكاتب الصغيرة والمواقع الموزعة مباشرة بمزود VoIP مستضاف. في هذا النموذج يسجل المهايئ نفسه عبر الإنترنت في منصة المزود.

تصبح الأمان والاستقرار مهمين جداً. يُنصح بكلمات مرور قوية، وTLS عند دعمه، وقواعد جدار ناري، وتحديثات للبرامج الثابتة، وتكوين معتمد من المزود.

بنية هجينة بين البوابة وPBX

تستخدم بعض البيئات مهايئاً مع بوابات تناظرية وخوادم IP PBX وSBC وخطوط PSTN. قد يخدم المهايئ أطرافاً تناظرية فردية، بينما تتولى البوابات الأكبر مجموعات الخطوط أو خطوط الترنك.

هذه البنية الهجينة شائعة أثناء الهجرة، حيث تبقى بعض الخدمات تناظرية بينما ينتقل توجيه المكالمات الأساسي إلى SIP.

جودة الخدمة واستقرار الصوت

حركة الصوت حساسة للتأخير والاهتزاز وفقد الحزم. قد يدعم المهايئ وسم DSCP ووسم VLAN وضبط مخزن الاهتزاز وتكوين نطاق منافذ RTP واختيار برنامج الترميز لتحسين استقرار المكالمة.

يجب أن تدعم المفاتيح والموجهات والجدران النارية ومعدات WAN أيضاً QoS. وسم الحزم على المهايئ يكون مفيداً فقط إذا احترمت الشبكة تلك الوسوم.

يؤثر زمن تحويل الصوت إلى حزم في التوازن بين عرض النطاق والتأخير. الحزم الأكبر تقلل الحمل الزائد لكنها قد تزيد التأخير وتؤثر في الجودة المدركة عند فقد الحزم. الحزم الأصغر قد تحسن الاستجابة لكنها تستخدم عرض نطاق أكبر.

NAT والجدار الناري وعبور SIP

تعمل المهايئات غالباً خلف موجهات أو جدران نارية. قد تحتوي إشارات SIP على عناوين IP خاصة لا يمكن الوصول إليها من الشبكة العامة. وقد تفشل وسائط RTP حتى عندما يبدو التسجيل ناجحاً.

تشمل الحلول الشائعة رسائل إبقاء NAT نشطاً وSTUN والوكيل الصادر وSBC وVPN وربط المنافذ الثابت ومعالجة NAT من جهة المزود. يعتمد الأسلوب الأفضل على كون المنصة محلية أو مستضافة أو عبر WAN مُدارة.

ينبغي أن تسمح قواعد الجدار الناري بمنافذ إشارات SIP ووسائط RTP المطلوبة. فتح نطاقات واسعة من المنافذ عشوائياً يخلق خطراً أمنياً، أما القواعد شديدة التقييد فقد تحجب المكالمات أو تسبب صوتاً باتجاه واحد.

دعم الفاكس والإنذار والأجهزة القديمة

أجهزة الفاكس ولوحات الإنذار أكثر حساسية من المكالمات الصوتية العادية. قد تعتمد على النغمات والتوقيت وتفاوض المودم أو خصائص الخط التي لا تنجو دائماً جيداً عبر شبكات الحزم.

يمكن أن يحسن ترحيل الفاكس T.38 الإرسال عندما يدعمه كل من المهايئ ومنصة الخدمة. عندما لا يتوفر T.38، يمكن استخدام تمرير G.711، لكن يجب أن تكون جودة الشبكة مستقرة.

ينبغي اختبار ناقلات إنذار الاتصال وهواتف المصاعد وأطراف POS والأجهزة المعتمدة على المودم بعناية. قد يعمل بعضها بشكل موثوق، بينما يحتاج بعضها الآخر إلى خطوط تناظرية مخصصة أو بوابات متخصصة أو أساليب اتصال محدثة.

يمكن لـ ATA إطالة عمر المعدات التناظرية، لكنه لا يجعل كل جهاز قديم يعمل بشكل مثالي عبر IP. كلما كان الجهاز أكثر حساسية للتوقيت، زادت الحاجة إلى الاختبار.

التزويد والإدارة عن بُعد

تحتاج عمليات النشر الكبيرة إلى تكوين قابل للتكرار. قد تنجح الإعدادات اليدوية لعدد قليل من الوحدات، لكنها تصبح غير فعالة عندما تُستخدم مئات المهايئات في الفنادق أو الحرم الجامعي أو الفروع أو المصاعد أو مرافق الخدمة.

قد يستخدم التزويد ملفات تكوين أو خيارات DHCP أو تنزيلات HTTPS أو منصات إدارة من الشركة المصنعة أو TR-069 أو قوالب مركزية حسب قدرة الجهاز. ويساعد ذلك على توحيد حسابات SIP وخطط الاتصال وبرامج الترميز والنغمات الإقليمية وإصدارات البرامج الثابتة وإعدادات الأمان.

يجب تأمين الإدارة عن بُعد. كلمات المرور الافتراضية وواجهات الويب المكشوفة والبرامج الثابتة القديمة وروابط التزويد غير الآمنة يمكن أن تخلق مخاطر خطيرة.

بنية الأمان

حماية حساب SIP

يجب أن تكون بيانات اعتماد SIP فريدة وقوية ومحمية. إذا حصل مهاجم على حساب مهايئ، فقد يسجل أطرافاً غير مصرح بها أو يجري مكالمات احتيالية أو يعطل الخدمة.

يمكن أن تقلل حدود المعدل وقيود IP وقفل الحساب ومراقبة التسجيل وضوابط التزويد القوية من المخاطر.

أمان النقل

يمكن لـ TLS حماية إشارات SIP عند دعمه. ويمكن لـ SRTP حماية وسائط الصوت عندما يدعمه الجانبان. هذه الميزات مفيدة عندما تمر الحركة عبر شبكات غير موثوقة.

ينبغي التخطيط للتشفير مع إدارة الشهادات وتوافق الأطراف وإجراءات استكشاف الأعطال.

التحكم في وصول الإدارة

لا ينبغي تعريض واجهة الإدارة للإنترنت العام دون حاجة. يجب تقييد الوصول بسياسة الشبكة وVPN والمصادقة القوية والإدارة القائمة على الأدوار عند توفرها.

يجب أيضاً حماية نسخ التكوين الاحتياطية لأنها قد تحتوي على معلومات حساب SIP أو تفاصيل الشبكة.

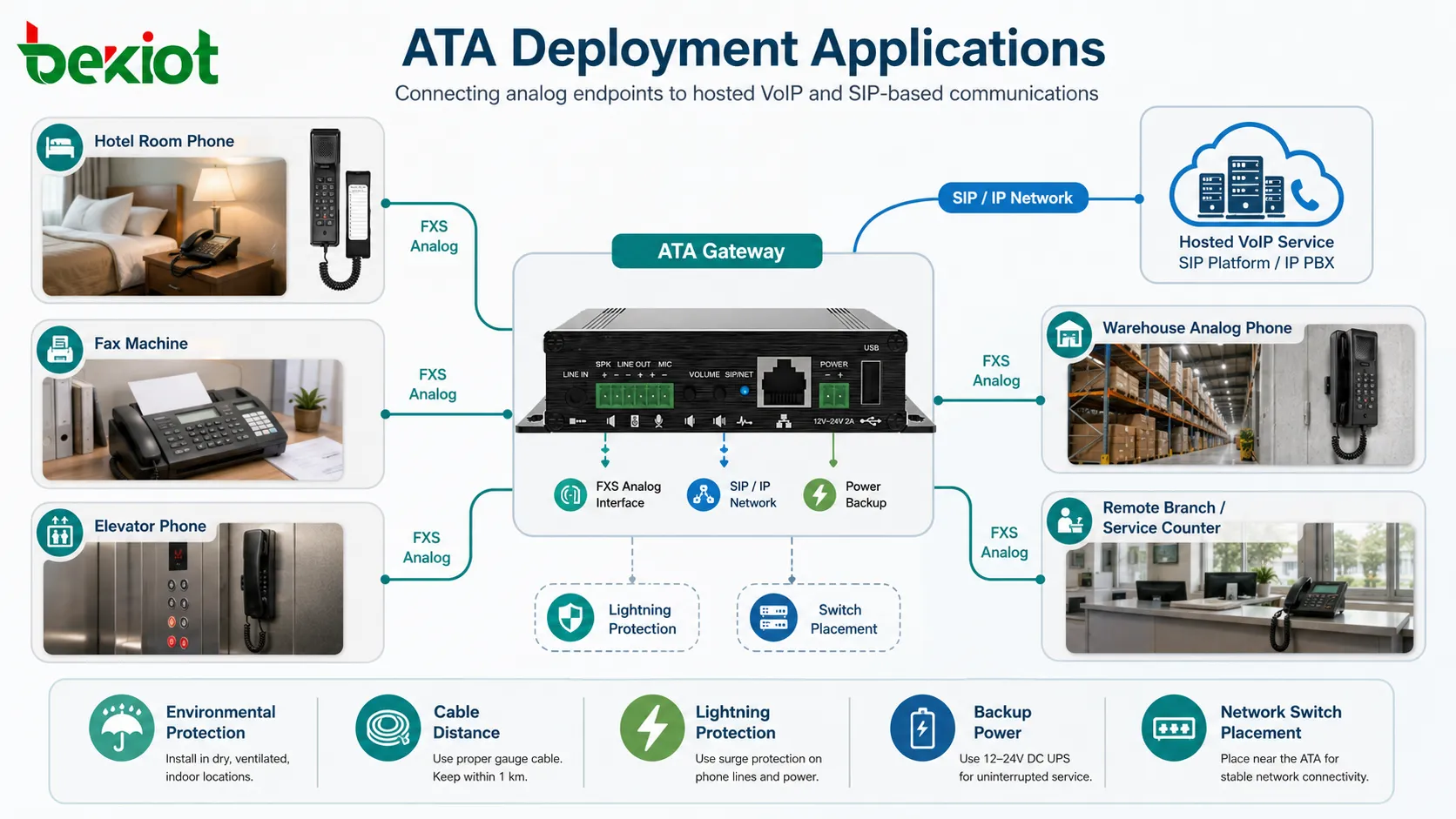

تطبيقات في عمليات نشر حقيقية

الفنادق وغرف الضيوف

تستخدم الفنادق غالباً المهايئات لربط هواتف غرف الضيوف التناظرية بأنظمة PBX فندقية قائمة على IP. وهذا يسمح باستمرار استخدام هواتف الغرف الحالية أثناء تحديث منصة الاتصالات الأساسية.

تشمل الاعتبارات المهمة إشارة وجود رسالة، والاتصال بمكتب الاستقبال، ومكالمات الطوارئ، وربط أرقام الغرف، وتكامل مكالمات الإيقاظ، ووصول الصيانة.

خطوط المصاعد والطوارئ

قد تتصل هواتف المصاعد وهواتف طلب الخدمة عبر مهايئات عندما يكون نظام اتصال المبنى قائماً على IP. تحتاج هذه الخطوط إلى طاقة موثوقة، وتحديد واضح للموقع، واختبار وظيفي منتظم.

ينبغي تصميم الاستخدام المتعلق بالطوارئ وفق المتطلبات المحلية، وألا يعتمد على مسارات عريضة النطاق غير مستقرة دون خطة احتياطية.

الفاكس وأجهزة المكتب القديمة

ما زالت مكاتب كثيرة تستخدم الفاكس أو هواتف المؤتمرات التناظرية أو الهواتف اللاسلكية التناظرية أو الأجهزة القديمة. يمكن للمهايئ ربط هذه الأجهزة بمنصة SIP حديثة دون استبدالها فوراً.

ينبغي اختبار استخدام الفاكس مع وجهات حقيقية لأن التوافق يختلف حسب برنامج الترميز وجودة الشبكة ودعم المزود وسلوك T.38.

المستودعات ومناطق الدعم الصناعية

قد تبقى الهواتف التناظرية مفيدة في المستودعات وغرف الحراسة وورش الصيانة ومناطق التحميل وغرف المرافق. تسمح المهايئات لهذه الأطراف بالاتصال بنفس نظام VoIP المستخدم لهواتف المكتب.

ينبغي مراعاة الحماية البيئية ومسافة الكابل والحماية من الصواعق والطاقة الاحتياطية ومكان مفتاح الشبكة في هذه المناطق.

استكشاف الأعطال التشغيلية

لا يوجد تسجيل

إذا لم يسجل المهايئ، فتحقق من عنوان خادم SIP واسم المستخدم وكلمة المرور ونطاق المصادقة وDNS وبوابة الشبكة وVLAN والجدار الناري وبروتوكول النقل وحالة الحساب.

يمكن لالتقاط الحزم أو سجلات SIP أن يوضح بسرعة ما إذا كان الجهاز يرسل طلبات REGISTER وما الاستجابة التي يتلقاها.

صوت باتجاه واحد

غالباً يشير الصوت باتجاه واحد إلى مشكلات في مسار RTP. من الأسباب الشائعة NAT وقواعد الجدار الناري ونطاقات منافذ RTP الخاطئة وعناوين IP الخاصة داخل رسائل SIP أو حركة UDP المحجوبة.

يمكن للاختبار على نفس LAN أن يساعد في فصل مشكلات تكوين الجهاز عن مشكلات WAN أو الجدار الناري.

الهاتف التناظري لا يرن

إذا وصلت المكالمات الواردة لكن الهاتف لا يرن، فتحقق من قدرة جهد الرنين وحمل REN وربط المنفذ وتوقيت هوية المتصل وحالة الكابل وتوافق الهاتف التناظري وما إذا كان المنفذ الصحيح هو المطلوب.

قد تحتاج الهواتف القديمة ذات الأجراس إلى قدرة رنين أكبر من الهواتف الإلكترونية الحديثة.

جودة صوت ضعيفة

قد تنجم الجودة الضعيفة عن فقد الحزم أو الاهتزاز أو ضعف عرض النطاق أو الصدى أو برنامج ترميز غير صحيح أو عدم تطابق الكسب أو التغذية الراجعة الصوتية أو مشاكل الأسلاك التناظرية.

افحص جانبي المهايئ. قد تنتج مشكلة الشبكة ومشكلة الخط التناظري شكاوى مستخدمين متشابهة.

فشل الفاكس

قد تأتي مشكلات الفاكس من تعطيل T.38 أو مزودين غير متوافقين أو فقد الحزم أو إعدادات إلغاء الصدى أو برنامج ترميز خاطئ أو اهتزاز أو تأخير زائد.

قد تنجح فاكسات الاختبار القصيرة بينما تفشل المستندات الطويلة. يجب أن يشمل الاختبار طول مستند واقعي وأنواع وجهات متعددة.

قائمة فحص الاختيار والتصميم

ابدأ بعدد وأنواع المنافذ التناظرية المطلوبة. قد يحتاج هاتف مكتبي واحد أو مجموعة هواتف غرف أو خط فاكس أو هاتف مصعد إلى أعداد منافذ وميزات مختلفة.

تحقق من التوافق مع منصة SIP المستهدفة. افحص طريقة التسجيل ودعم برامج الترميز وT.38 وصيغة هوية المتصل وسلوك خطة الاتصال وTLS وSRTP وطريقة التزويد ودعم التحويل عند الفشل.

راجع توفر الطاقة والشبكة. بعض المهايئات تعمل بمزودات طاقة محلية، بينما قد يدعم بعضها PoE حسب الطراز. قد تحتاج الأطراف الحرجة إلى UPS أو طاقة احتياطية.

خطط للأسلاك التناظرية. قد تؤثر طول الكابل وحمل REN والضوضاء والتأريض والتعرض للارتفاعات المفاجئة وجودة التوصيلات المتقاطعة في الأداء.

وثق كل منفذ. يجب أن يكون لكل خط تناظري رقم امتداد واضح وموقع فعلي ونوع جهاز متصل وحساب SIP ومسار احتياطي ومسؤول صيانة.

أفضل بنية ATA لا تعني فقط توصيل هاتف قديم بـ VoIP. بل تعني الحفاظ على السلوك التناظري المتوقع مع تلبية متطلبات الموثوقية والأمان وقابلية الإدارة في شبكة صوت IP.

الأسئلة الشائعة

هل يستطيع ATA توصيل هاتف قرصي؟

قد تدعم بعض المهايئات الاتصال بالنبض، لكن كثيراً منها يدعم DTMF فقط. يجب التحقق من توافق الهاتف القرصي قبل النشر.

كم جهازاً تناظرياً يمكن توصيله بمنفذ واحد؟

يعتمد ذلك على قدرة رنين المنفذ وإجمالي حمل REN للأجهزة المتصلة. كثرة الأجهزة على منفذ واحد قد تمنع الرنين الصحيح.

هل يمكن توجيه مكالمات الطوارئ عبر مهايئ؟

نعم، لكن يجب التخطيط لتوجيه الطوارئ بعناية. ينبغي مراجعة معلومات الموقع والطاقة الاحتياطية وموثوقية الشبكة واللوائح المحلية.

لماذا يعمل الهاتف التناظري في المكالمات لكنه لا يعرض هوية المتصل؟

قد تكون صيغة هوية المتصل أو الإعداد الإقليمي أو التوقيت قبل الرنين أو توافق الهاتف أو ربط معلومات المتصل في SIP غير صحيحة.

هل يجب وضع المهايئات قرب الهواتف أم قرب مفاتيح الشبكة؟

ضعها حيث تكون جودة الكابل التناظري والوصول إلى الشبكة عمليين معاً. قد تلتقط المسارات التناظرية الطويلة ضوضاء، بينما قد يؤدي موضع الشبكة السيئ إلى مشكلات في الحزم أو الطاقة.
