تعمل منصات النفط البحرية، ومنصات معالجة الغاز الطبيعي، وغيرها من مرافق الطاقة البحرية بعيداً عن الشاطئ، حيث تتعرض معدات الاتصال باستمرار للرذاذ الملحي والرطوبة والرياح القوية والأمطار والضوضاء الميكانيكية المستمرة. قد تحتوي بعض مناطق الإنتاج أيضاً على غازات قابلة للاشتعال أو وسائط خطرة أخرى. عند حدوث أعطال في المعدات، أو تسرب الغاز، أو حرائق، أو إصابات للأفراد، أو أحوال جوية قاسية، يحتاج العاملون في الميدان إلى طريقة موثوقة للاتصال بغرفة التحكم، بينما يجب أن يكون المشغلون قادرين على إرسال تعليمات التوزيع ومعلومات الطوارئ إلى منصات الإنتاج ومناطق المعدات ومنصات الطائرات العمودية ومناطق الإخلاء.

لهذا السبب، لا ينبغي أن يركز تصميم نظام الهاتف الطارئ للمنصات البحرية فقط على درجة حماية الأجهزة الفردية. بل يجب التخطيط لنوع الجهاز، وموقع التركيب، ومدى ملاءمته للمناطق الخطرة، والإشعار في حالات الضوضاء العالية، وتكامل التوزيع، والتنسيق مع نظام العناوين العامة، وهندسة الشبكة، والطاقة الاحتياطية، كل ذلك وفقاً لظروف التشغيل الفعلية للمنصة.

متطلبات الاتصال في البيئات البحرية

تتعرض أجهزة الاتصال المثبتة على المنصات البحرية لضغوط بيئية أشد بكثير من تلك التي تواجهها المعدات الداخلية العادية. يمكن أن يؤثر الملح والرطوبة والرياح والأمطار والاهتزاز باستمرار على غلاف الهاتف، والسماعة، ولوحة المفاتيح، ومكبر الصوت، والمثبتات، وأطراف التوصيل، ومداخل الكابلات. لذلك، يجب أن يبدأ اختيار الأجهزة بمنطقة التركيب الفعلية والبيئة التشغيلية.

الرذاذ الملحي والتآكل طويل الأمد

يمكن للهواء المحمل بالملح المترسب على أسطح المعدات أن يسرع من تآكل المكونات المعدنية والموصلات ونقاط التوصيل المكشوفة. لذلك، يجب اختيار الهواتف المثبتة على الأسطح المكشوفة، والممرات، ومداخل مناطق المعدات، وغيرها من المواقع الخارجية مع مراعاة مقاومة الغلاف للتآكل، وهيكل الإحكام، وحماية مداخل الكابلات، والتشغيل طويل الأمد في الهواء الطلق.

ممارسات التركيب لا تقل أهمية. يجب ألا توضع مداخل الكابلات ونقاط التوصيل في أماكن يمكن أن يتجمع فيها الماء أو تتعرض باستمرار للأمطار المباشرة أو رذاذ البحر. كما تتطلب أقواس التثبيت والبراغي والأجزاء المعدنية المكشوفة الأخرى حماية مناسبة من التآكل للبيئات البحرية.

تأثير الرياح القوية على الاتصال الصوتي

يمكن أن تتعرض منصات الطائرات العمودية والأسطح الخارجية ومناطق العمل المرتفعة لضوضاء الرياح المستمرة. بالمقارنة مع الاتصال الحر الكامل، يمكن للهاتف الصناعي الثابت المزود بسماعة أن يساعد في تقليل المسافة بين فم المستخدم والميكروفون، مما يحسن من التقاط الكلام وأداء الاستماع في ظل ظروف الرياح القوية.

يجب أيضاً مراعاة سهولة استخدام المشغل عند وضع الهواتف. يجب أن يتمكن الأفراد الذين يرتدون خوذات السلامة وقفازات العمل من رفع السماعة والاتصال وإنهاء المكالمة بسهولة. يجب تجنب المواقع التي تهب فيها الرياح القوية مباشرة نحو الميكروفون كلما أمكن ذلك.

حماية الدخول والحماية من الانفجار

تختلف متطلبات البيئة والسلامة في مناطق مختلفة من المنصة البحرية. تتعرض المواقع الخارجية غير الخطرة بشكل أساسي للرذاذ الملحي والأمطار والرطوبة والإجهاد الميكانيكي، مما يجعل الهواتف الصناعية المقاومة للماء مناسبة للعديد من هذه المواقع. تتطلب مناطق معالجة النفط والغاز، وبعض غرف المضخات المختارة، والمناطق الخطرة المصنفة الأخرى أجهزة اتصال مصممة وفقاً لمتطلبات المنطقة الخطرة المعمول بها.

تصف تصنيفات حماية الدخول مدى فعالية مقاومة الغلاف لدخول الماء والجسيمات الصلبة، بينما تتعلق الحماية من الانفجار بتشغيل المعدات بأمان في الأجواء القابلة للانفجار. تحل هذه المتطلبات مشاكل مختلفة ويجب مراجعتها بشكل مستقل أثناء تصميم النظام واختيار المعدات.

منتج ذو صلة: هاتف Becke الصناعي المقاوم للماء

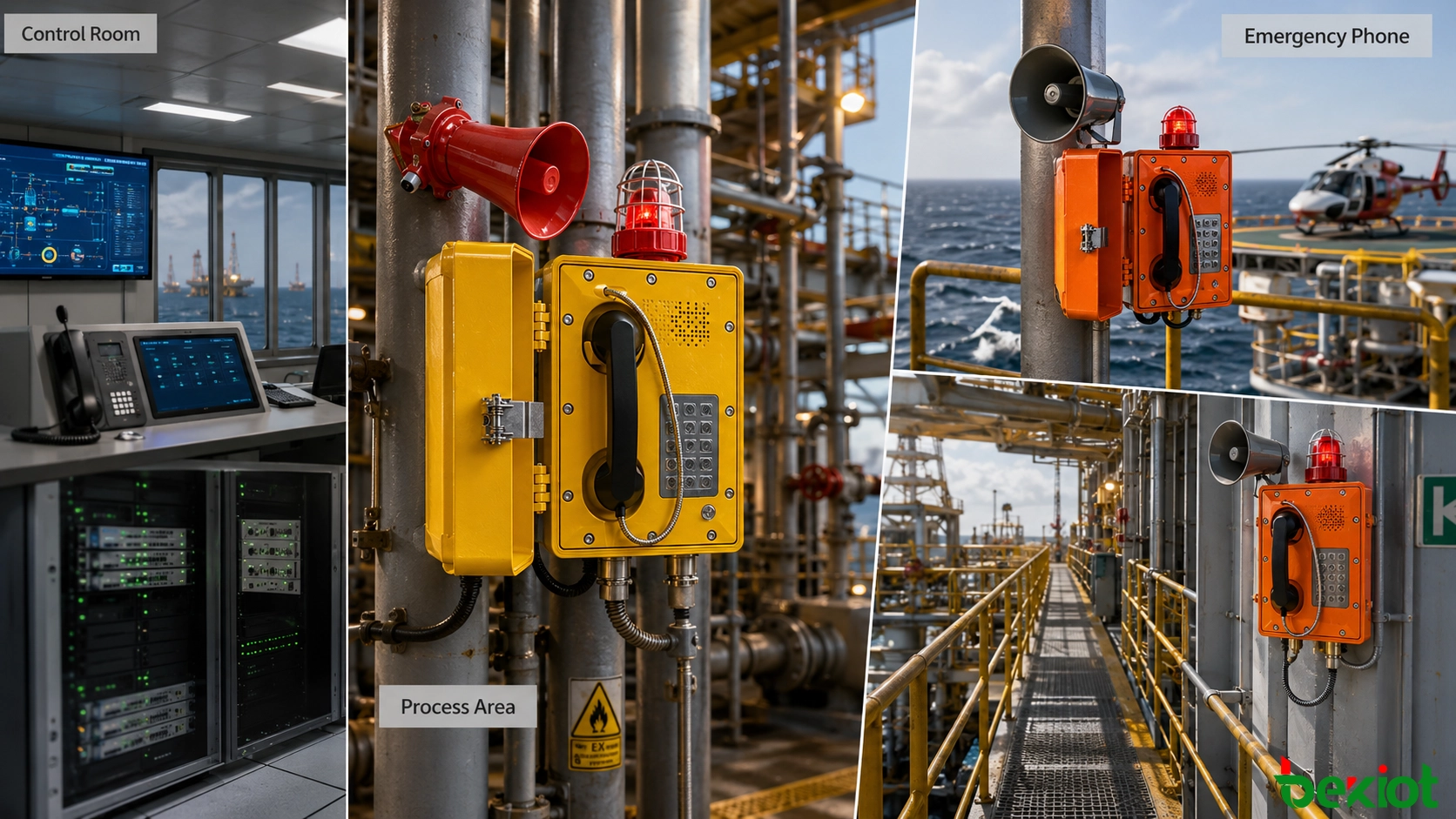

تخطيط نقاط الاتصال حسب المنطقة

المنصات البحرية هي هياكل مدمجة، لكن ظروف التشغيل، ونشاط الأفراد، ومتطلبات الاتصال تختلف اختلافاً كبيراً بين المناطق. لذلك، لا ينبغي أن تستخدم غرفة التحكم، ومنصة الإنتاج، وغرف المعدات، ومنصة الطائرات العمودية، ومناطق الإخلاء جميعها نفس تكوين الجهاز. من الأفضل تخطيط نقاط الاتصال وفقاً لوظيفة العمل والمخاطر البيئية.

يجب أن يعكس تخطيط نقاط الاتصال أيضاً تحركات الأفراد وطرق الإخلاء في حالات الطوارئ. بعد حدوث خلل في المعدات، يجب أن يتمكن المشغلون من الوصول إلى نقطة اتصال دون عبور منطقة ذات مخاطر أعلى. يجب أن تحتفظ مناطق المعدات البعيدة، ونقاط التجمع، ونقاط الإخلاء أيضاً بوصول اتصال ثابت محدد بوضوح.

مقارنة بمجرد تركيب الهواتف على مسافات متساوية، فإن وضعها حول محطات العمل الحرجة، ومداخل مناطق المعدات، ونقاط تجمع الأفراد، وطرق الإخلاء يعكس بشكل أفضل احتياجات التشغيل الفعلية للمنشآت البحرية.

تحسين إدراك المكالمات في المناطق الصاخبة

قد تتعرض مناطق الضواغط، وغرف المولدات، ومحطات المضخات، والمواقع التي تحتوي على ماكينات دوارة كبيرة لضوضاء خلفية عالية باستمرار. لا يزال بإمكان الهاتف القياسي إجراء واستقبال المكالمات، لكن نغمة الرنين قد تكون محجوبة بضوضاء الماكينات، مما يمنع الأفراد من ملاحظة مكالمة واردة من غرفة التحكم.

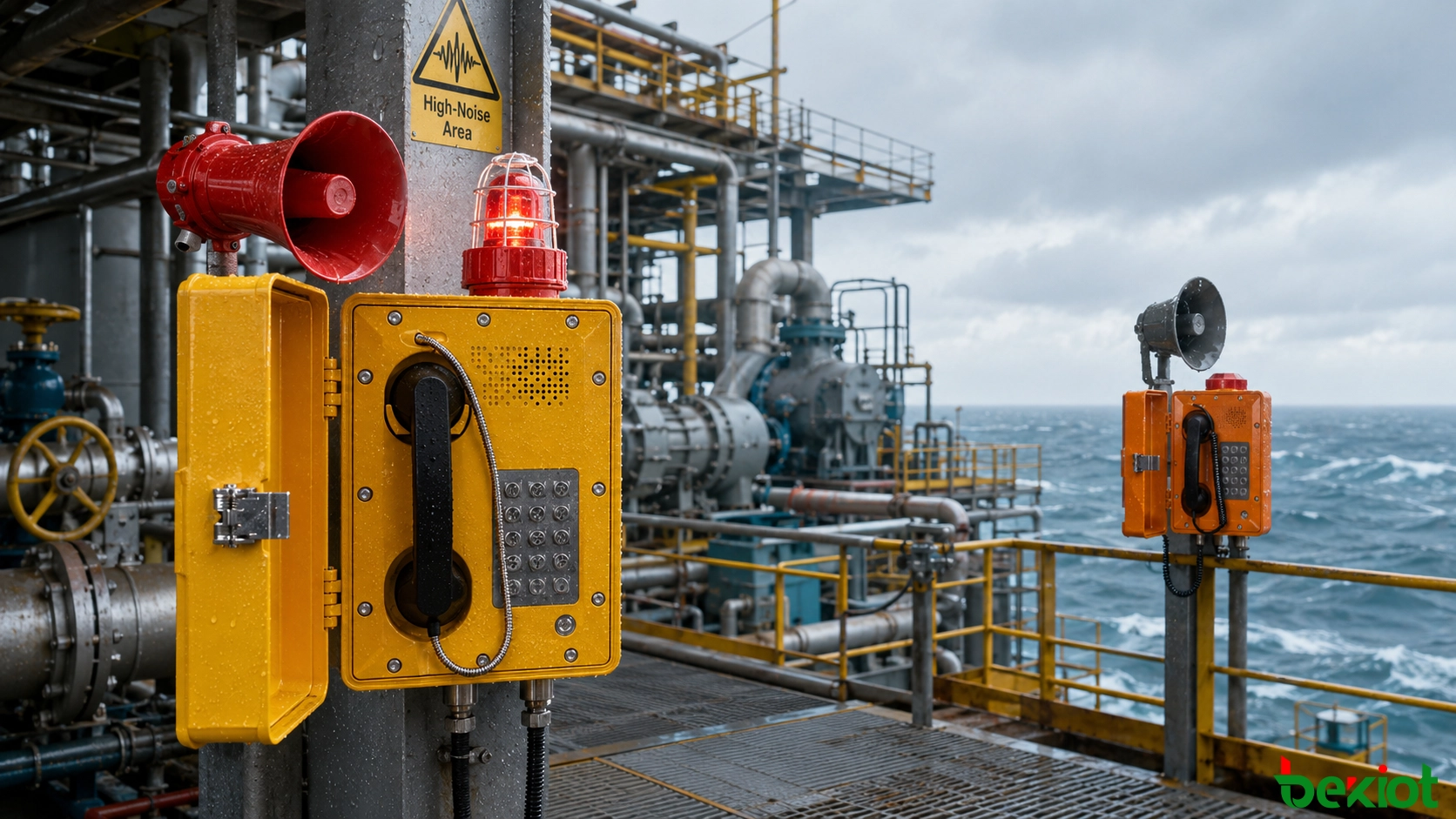

في هذه المناطق، يمكن استكمال الهواتف الثابتة بمكبرات صوت بوقية وأجهزة إنذار صوتية ومرئية وفقاً للبيئة الصوتية الفعلية. عندما تبدأ غرفة التحكم مكالمة أو إشعار طارئ، يمكن للتغطية الصوتية الإضافية والإشارة المرئية جذب انتباه الأفراد القريبين، الذين يمكنهم بعد ذلك استخدام أقرب هاتف ثابت للتأكيد الثنائي.

تؤدي الهواتف الثابتة ومكبرات الصوت البوقية والإنذارات المرئية وظائف مختلفة. يدعم الهاتف الاتصال من نقطة إلى نقطة والتغذية الراجعة الميدانية، ويمد البوق التغطية الصوتية، ويكمل الإنذار المرئي الإشعار الصوتي عندما تكون الضوضاء الخلفية مرتفعة للغاية.

يمكن أيضاً تقسيم مناطق الإنتاج التي تحتوي على معدات متعددة إلى مجموعات اتصال، مثل مناطق الضواغط أو المضخات أو التحميل. أثناء حدث غير طبيعي، يمكن لغرفة التحكم الاتصال بالمنطقة المطلوبة مباشرة بدلاً من الاتصال بمواقع فردية واحداً تلو الآخر.

وصول التوزيع وتصميم الشبكة

بمجرد ربط الهواتف الميدانية بمنصة توزيع موحدة، يمكن لغرفة التحكم تنظيم موارد الاتصال حسب منطقة المنصة ووحدة الإنتاج والوظيفة، بدلاً من الاعتماد على أرقام ملحقات مستقلة. يمكن تمثيل منصات الإنتاج، وغرف المضخات، ومناطق الضواغط، والأماكن الميكانيكية، ومنصات الطائرات العمودية، وأماكن المعيشة جميعها في دليل اتصال واضح.

إدارة مركزية للأجهزة الميدانية

في حدود صلاحيات المستخدم المخصصة، يمكن لمشغلي التوزيع إجراء مكالمات فردية، وتحويلات، والتقاط مكالمات، ومؤتمرات، ومكالمات جماعية. أثناء الحادث، يمكن وضع المواقع ذات الصلة، وموظفي الصيانة، ومنسقي الطوارئ في مجموعة اتصال مؤقتة، مما يقلل من التأخير الناجم عن الاتصال المتسلسل بين الإدارات.

يمكن للنظام أيضاً الاحتفاظ بوقت المكالمة، وأرقام المتصل والمتصل به، ومدة المكالمة، وملفات التسجيل لتفتيش المناوبة، والتحقيق في الأعطال، ومراجعة الحوادث. يجب أن تظل سجلات التسجيل مرتبطة بالملحق المعني، والوظيفة، ووقت الحدث بحيث يمكن استرجاعها بكفاءة لاحقاً.

النشر عبر IP للمنصات الجديدة

بالنسبة للمنصات المنشأة حديثاً والمزودة بشبكة إيثرنت صناعية وكابلات ألياف بصرية، يمكن تخطيط هواتف SIP، وخوادم التوزيع، وخدمات الصوت ذات الصلة كجزء من شبكة اتصالات IP. تتصل الأجهزة الميدانية عبر شبكة المنصة، بينما يتم الحفاظ على الترقيم، وصلاحيات المستخدم، وحالة الأجهزة مركزياً في غرفة التحكم.

تعمل البنية القائمة على SIP أيضاً على تبسيط الترابط مع أنظمة PBX IP، ومنصات التسجيل، وموارد الصوت IP الأخرى القائمة على المعايير، مما يجعلها مناسبة للمنصات التي قد تستمر فيها عقد الاتصال في التوسع.

الحفاظ على الموارد التناظرية الحالية

لا تزال بعض المنصات التشغيلية تعتمد على الهواتف التناظرية والكابلات النحاسية الحالية. إذا كانت هذه الخطوط مستقلة وكان إعادة الأسلاك بالكامل يزيد من صعوبة البناء، أو وقت التوقف، أو تكلفة المشروع، يمكن استخدام بوابات الصوت لربط الأجهزة التناظرية بمنصة توزيع IP أحدث.

تستمر الهواتف التناظرية الحالية في استخدام خطوط الوصول الأصلية، بينما تقوم بوابة الصوت بتحويل الواجهة بين الجانب التناظري وشبكة SIP. ثم يتولى خادم التوزيع التعامل مع الترقيم والتحويل ووظائف التوزيع والتسجيل بطريقة مركزية.

يحافظ هذا النهج على أصول الاتصال التي لا تزال ذات قيمة تشغيلية مع إدخال تدريجي للتوزيع المركزي والإدارة القائمة على IP، مما يجعله مناسباً للترقيات التدريجية على المنصات التي يجب أن تظل في الخدمة.

تنسيق الهواتف مع نظام العناوين العامة والإنذارات

غالباً ما تتطلب حالات الطوارئ البحرية كلاً من التأكيد من نقطة إلى نقطة والإشعار بمنطقة أوسع. الهواتف الثابتة مناسبة للاتصال الثنائي بين المواقع الميدانية وغرفة التحكم، بينما تقوم أنظمة PAGA أو العناوين العامة بتوزيع المعلومات عبر مناطق أكبر. تساعد الإنذارات الصوتية والمرئية في جذب انتباه الأفراد العاملين في بيئات عالية الضوضاء.

على سبيل المثال، إذا حدد العاملون الميدانيون تسرب غاز، يمكنهم استخدام هاتف ثابت قريب للإبلاغ عن المنطقة الدقيقة، وموقع المعدات، والظروف الأولية لغرفة التحكم. بعد التحقق من المعلومات، يمكن لغرفة التحكم تنشيط الإعلان أو الإنذار المناسب للمنطقة وفقاً لإجراءات الطوارئ مع إخطار فرق الصيانة والإطفاء والطبية وغيرها من الفرق ذات الصلة.

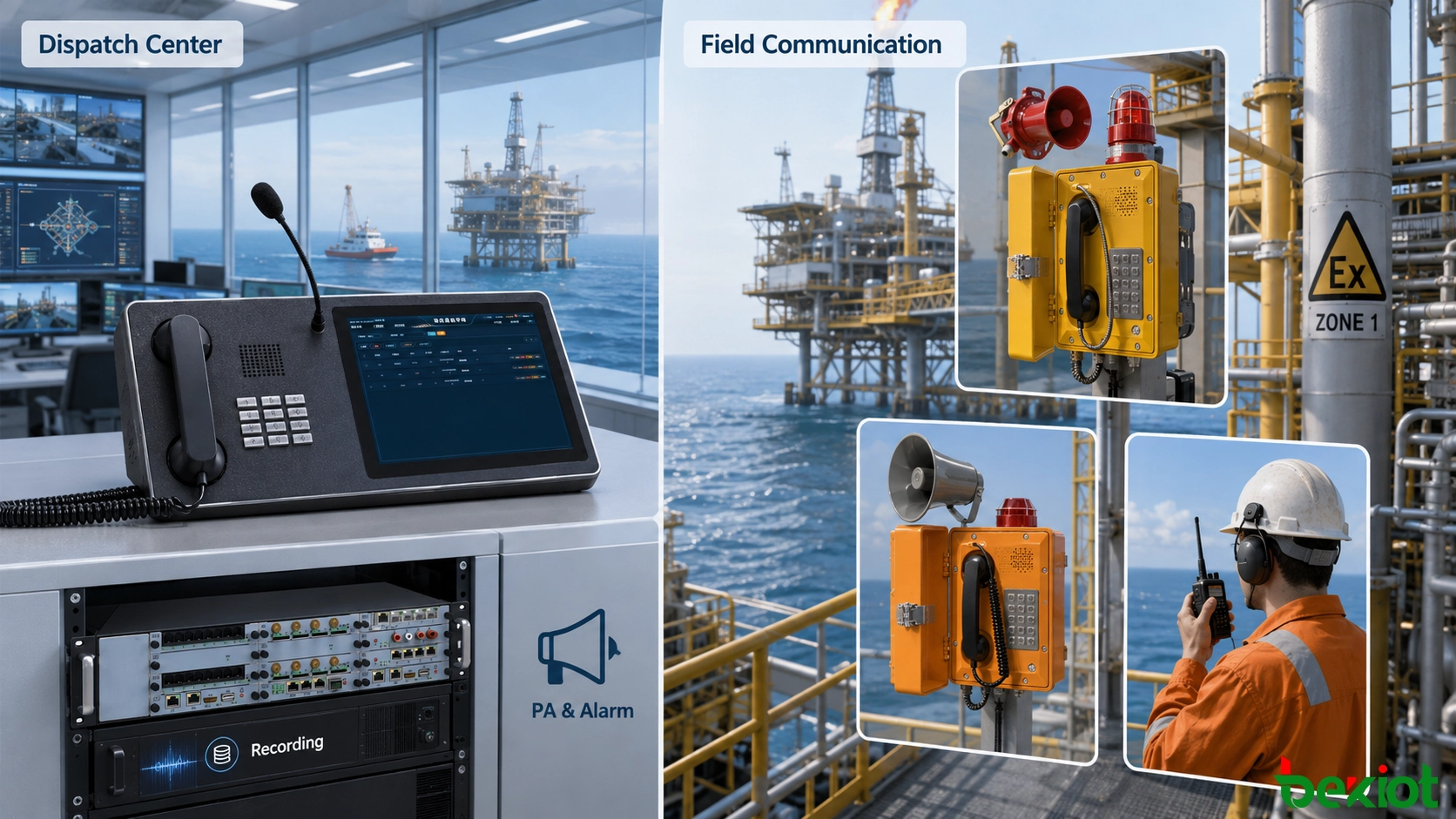

على مستوى النظام، يمكن ربط الهواتف الصناعية والمقاومة للانفجار بخادم التوزيع عبر شبكة IP الخاصة بالمنصة أو الخطوط الحالية. يدير موقع التوزيع في غرفة التحكم الاتصال الصوتي بالتنسيق مع أنظمة العناوين العامة والإنذار والتسجيل. يحتفظ كل نظام فرعي بوظيفته الخاصة، لكن عملية اتصال الطوارئ منظمة مركزياً.

يقلل هذا التقسيم للمسؤوليات من الحاجة إلى تمرير المعلومات يدوياً بين الأنظمة المنفصلة. تدعم الهواتف تأكيد الموقف، ويتعامل العناوين العامة مع الإشعار الأوسع، وتعزز أجهزة الإنذار الوعي الميداني، ويحتفظ نظام التسجيل بسجل الاتصال.

الموثوقية عبر سلسلة الاتصال

نظراً لأن المنصات البحرية بعيدة عن الشاطئ، قد يكون الصيانة والدعم الخارجي أكثر صعوبة بعد أعطال المعدات. لذلك، يجب أن تغطي موثوقية اتصالات الطوارئ الأجهزة والشبكات والخوادم ومعدات التبديل وأنظمة الطاقة، بدلاً من الحكم فقط بمستوى حماية غلاف الهاتف.

تقليل نقاط الفشل الفردية في الشبكة

اعتماداً على حجم المنصة ومتطلبات الموثوقية، يمكن لشبكة النقل الأساسية استخدام حلقات إيثرنت صناعية، أو روابط مزدوجة، أو طبولوجيا زائدة أخرى. يجب ألا يتسبب عطل في كابل محلي أو جهاز شبكة في فقدان منطقة إنتاج بأكملها للاتصال بغرفة التحكم.

يجب أيضاً مراجعة حدود الفشل الفعلية لخوادم التوزيع ومعدات التبديل الأساسية. لا يزال الخادمان اللذان يعتمدان على نفس دائرة الطاقة، أو عقدة التبديل، أو الارتباط الصاعد يشتركان في نقطة فشل فردية كبيرة.

الطاقة الاحتياطية لمعدات الاتصال الحرجة

يجب دمج خوادم التوزيع، والمفاتيح الأساسية، وبوابات الصوت، وأجهزة الاتصال الحرجة في تصميم UPS أو الطاقة الاحتياطية للمنصة. أثناء انقطاع التيار المحلي، يجب أن يظل الاتصال الأساسي بين غرفة التحكم، ومناطق الإنتاج الحرجة، ومناطق الإخلاء متاحاً للفترة المطلوبة.

الحفاظ على طرق اتصال متعددة

توفر الهواتف الثابتة مواقع محددة بوضوح، وتشغيلاً مباشراً، ولا تعتمد على حمل الأفراد لجهاز محمول. ومع ذلك، لا ينبغي أن يعتمد اتصال الطوارئ البحري على طريقة واحدة. يمكن للهواتف الثابتة، والاتصال اللاسلكي، وPAGA، والإنذارات الصوتية والمرئية، وغيرها من أنظمة الاتصال المتاحة أن تكمل بعضها البعض وتقلل من تأثير فشل أي شبكة أو جهاز واحد.

التركيب الميداني يحدد قابلية الاستخدام

يجب التحقق من المعلمات والمواقع المحددة في مرحلة التصميم مرة أخرى في ظل ظروف التشغيل الفعلية. غالباً ما تجمع المنصات البحرية بين المعدات الكثيفة ومستويات الضوضاء العالية ومساحة العمل المحدودة. ما إذا كان يمكن العثور على معدات الاتصال والوصول إليها وتشغيلها بسرعة له تأثير مباشر على فائدتها أثناء الطوارئ.

• يجب تركيب الهواتف حيث يمكن للأفراد الوصول إليها بسرعة وأمان.

• يجب اختبار الرنين والصوت المضخم وجودة الكلام في المناطق عالية الضوضاء أثناء تشغيل الماكينات بشكل طبيعي.

• يجب فحص المواقع الخارجية المعرضة للرياح القوية للتأكد من التأثير الفعلي لضوضاء الرياح على الميكروفون والسماعة.

• يجب أن تظل لوحات المفاتيح والسماعات وعناصر التحكم الأخرى قابلة للاستخدام أثناء ارتداء الأفراد للقفازات الصناعية.

• يجب أن تتلقى مداخل الكابلات والموصلات وأقواس التثبيت والمثبتات إحكاماً وحماية مناسبة من التآكل.

• يجب أن تتوافق أجهزة الاتصال والملحقات وطرق التركيب في المناطق الخطرة مع متطلبات المنطقة المعمول بها.

• يجب أن تتوافق نقاط الاتصال بالقرب من نقاط التجمع ومناطق قوارب النجاة وطرق الإخلاء الرئيسية مع خطة الطوارئ للمنصة.

يجب أن يعكس اختبار قبول النظام أيضاً ظروف التشغيل الواقعية. لا ينبغي اختبار المناطق عالية الضوضاء فقط عندما تكون الماكينات متوقفة، ويجب التحقق من الأجهزة الخارجية في ظل ظروف اتصال عملية، ويجب اختبار المواقع الحرجة للمكالمات الواردة، والمكالمات الجماعية، وتنسيق العناوين العامة، واستعادة الاتصال بعد أعطال الاتصال.

ملاحظات ختامية

تعتمد موثوقية نظام الهاتف الطارئ للمنصة البحرية على عاملين أساسيين: ما إذا كانت الأجهزة الميدانية يمكنها تحمل التعرض البحري طويل الأمد، وما إذا كانت مسارات الاتصال الفعالة بين العاملين الميدانيين وغرفة التحكم تظل متاحة أثناء الظروف غير الطبيعية. توفر مقاومة الماء، ومقاومة التآكل، والحماية من الانفجار الأساس للمعدات، بينما يحدد وضع النقاط، والتكيف مع الضوضاء، وتكامل التوزيع، وتكرار الشبكة، والطاقة الاحتياطية كيفية أداء النظام العام في الحادث الفعلي.

لذلك، يجب أن يبدأ تخطيط النظام بتقسيم المنصة، ومواقع الأفراد، وسير العمل الإنتاجي، وإجراءات الطوارئ قبل الانتهاء من أنواع الأجهزة وموارد النهاية الخلفية. الهدف هو ضمان قدرة الأفراد على تحديد موقع معدات الاتصال بسرعة، وسماع المعلومات الحرجة بوضوح، والحفاظ على اتصال مستقر مع غرفة التحكم أثناء كل من التشغيل العادي والاستجابة للطوارئ.

الأسئلة الشائعة

كيف يجب تحديد فترة الصيانة للهواتف البحرية؟

يجب أن تعكس فترة الصيانة إجراءات إدارة المعدات الخاصة بالمنصة، وموقع التركيب، وظروف التآكل الفعلية. تتطلب المواقع الخارجية المعرضة لرذاذ الملح الثقيل أو الأمطار أو رذاذ البحر اهتماماً خاصاً بالسماعات، ولوحات المفاتيح، والأختام، وأطراف التوصيل، ومداخل الكابلات، وتركيبات التثبيت.

هل تحتاج جميع الهواتف الخارجية إلى غلاف حماية إضافي؟

ليس بالضرورة. تعتمد الحاجة إلى غلاف حماية على الحماية البيئية للهاتف نفسه، واتجاه التركيب، والتعرض للأمطار أو رذاذ البحر، وسهولة الصيانة. يمكن أن يؤدي سوء التصريف أو التكثيف داخل الغلاف نفسه إلى خلق مشاكل في المعدات.

هل وظائف الخط الساخن مناسبة للمواقع الحرجة؟

نعم. يمكن لغرفة التحكم، ومركز حرائق الإطفاء، والنقطة الطبية، وغيرها من المواقع الحرجة استخدام وظائف الخط الساخن أو الاتصال السريع وفقاً لإجراءات الطوارئ للمنصة. هذا يقلل من الوقت اللازم لتحديد موقع الرقم وطلبه أثناء الطوارئ. يجب أن تتوافق الوجهات المكونة مع المسؤوليات الوظيفية الفعلية وخطط الطوارئ.

كيف يجب إدارة أرقام الهواتف الجديدة عند توسيع المنصة؟

قبل إضافة مناطق أو أجهزة جديدة، يجب تعريف خطة الترقيم، وأسماء المناطق، وأسماء المواقع الوظيفية، ومجموعات التوزيع بشكل متسق. يمكن بعد ذلك إضافة الأجهزة الجديدة إلى الهيكل التنظيمي الحالي. يسهل نظام الترقيم الموحد التوزيع اليومي، والصيانة، والبحث في التسجيلات، ومراجعة الحوادث.
