تُستخدم الهواتف IP على نطاق واسع في اتصالات المؤسسات، وأنظمة الإرسال، ومراكز الاتصال، والحرم الجامعية، والمواقع الصناعية، والفنادق، وشبكات الخدمات العامة. تستخدم معظم الهواتف IP الحديثة بروتوكول SIP، مما يسهل تسجيلها في خوادم SIP، ومنصات IP PBX، وأنظمة التبديل البرمجي، ومنصات الاتصالات الموحدة. ومع ذلك، أثناء النشر، قد تظهر مشكلة شائعة: الصوت أحادي الاتجاه.

الصوت أحادي الاتجاه يعني أن المكالمة متصلة، ولكن جانبًا واحدًا فقط يمكنه سماع الجانب الآخر. قد تبدو إشارات SIP طبيعية، وقد يرن الهاتف، وقد يتم الرد على المكالمة بنجاح، لكن تدفق الصوت لا ينتقل بشكل صحيح في كلا الاتجاهين. ترتبط هذه المشكلة عادةً بـ NAT، ونقل RTP، وسياسات جدار الحماية، و SIP ALG، وتفاوض برامج الترميز، وتكوين نقطة النهاية، أو إعدادات وسائط الخادم.

ابدأ من الفرق بين الإشارات والوسائط

تحتوي مكالمة هاتف SIP على جزأين مهمين: الإشارات والوسائط. تُستخدم إشارات SIP للتسجيل والاتصال والرنين وإعداد المكالمة وإنهائها. يُستخدم RTP لنقل تدفق الصوت الفعلي بعد إنشاء المكالمة. هذا الفرق هو المفتاح لفهم سبب حدوث الصوت أحادي الاتجاه.

في العديد من الحالات، يكون جزء SIP ناجحًا لأن منفذ SIP الافتراضي، غالبًا UDP أو TCP 5060، مسموح به من قبل الشبكة. يمكن للهاتف التسجيل والاتصال والرد على المكالمات بشكل طبيعي. لكن منافذ RTP المستخدمة للصوت تختلف عن منفذ إشارات SIP. إذا تم حظر مسار RTP، أو توجيهه بشكل خاطئ، أو ترجمته بشكل غير صحيح، أو إرساله إلى عنوان IP خاطئ، فقد تتصل المكالمة بدون صوت ثنائي الاتجاه طبيعي.

لذلك، لا يجب أن يتوقف استكشاف الأخطاء عند حالة تسجيل SIP. قد لا يزال الهاتف المسجل بنجاح يعاني من مشاكل في الوسائط. يجب على المهندسين التحقق مما إذا كان كلا الطرفين يمكنهما إرسال واستقبال حزم RTP أثناء المكالمة.

NAT هو مصدر شائع لمشاكل اتجاه الصوت

يسمح NAT للأجهزة داخل الشبكة المحلية بالوصول إلى الشبكات الخارجية من خلال عنوان IP عام. هذا شائع في المكاتب والفروع والفنادق والمصانع والمواقع البعيدة. عندما يكون هاتف IP أو خادم SIP خلف NAT، فقد يعلن الجهاز عن عنوان IP خاص في معلومات SIP أو SDP. قد يحاول الطرف البعيد بعد ذلك إرسال حزم RTP إلى عنوان خاص لا يمكن الوصول إليه.

هذا هو أحد الأسباب الأكثر شيوعًا للصوت أحادي الاتجاه، خاصة عندما يتم نشر خادم SIP على الشبكة العامة وتوجد هواتف IP في بيئات LAN مختلفة. قد يتم إنشاء المكالمة، لكن تدفق الوسائط لا يمكنه العودة إلى الجهاز الداخلي الصحيح.

لحل هذه المشكلة، يجب أن يستخدم النشر تصميمًا مناسبًا لاجتياز NAT. تشمل الطرق الشائعة STUN و TURN و RTP المتماثل ورسم خرائط العناوين العامة وإعادة توجيه المنافذ ونشر SBC أو ترحيل الوسائط عبر خادم SIP. يعتمد الخيار الأفضل على طوبولوجيا الشبكة وما إذا كان النظام منشورًا داخل شبكة خاصة أو عبر شبكات عامة أو بين عدة مواقع فرعية.

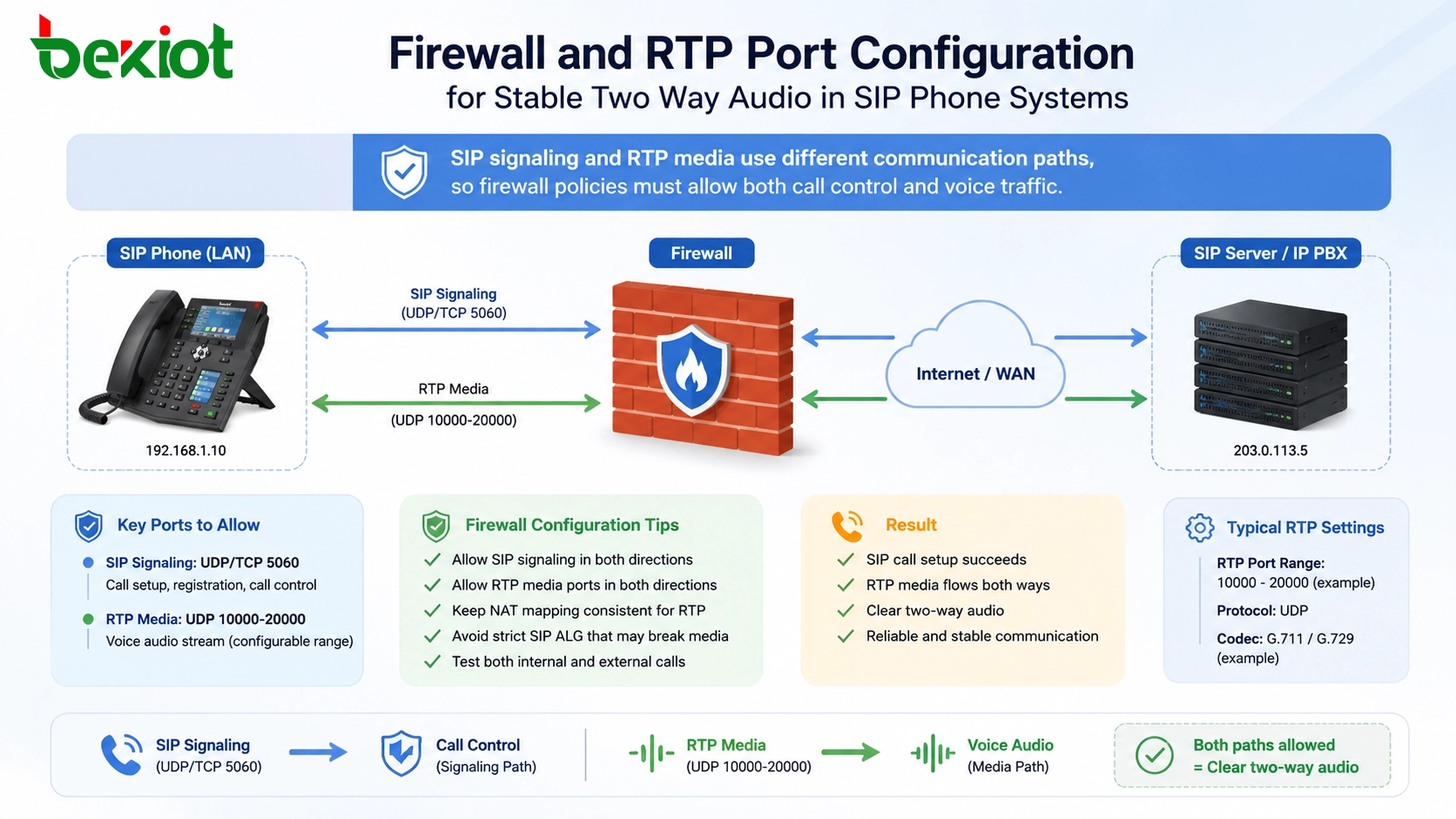

يجب أن تتضمن قواعد جدار الحماية حركة مرور RTP

تعد سياسة جدار الحماية سببًا متكررًا آخر للصوت أحادي الاتجاه. يفتح العديد من المسؤولين منفذ إشارات SIP فقط وينسون نطاق منفذ RTP. ونتيجة لذلك، يمكن للهواتف التسجيل ويمكن إنشاء المكالمات، ولكن لا يمكن لحزم الصوت عبور جدار الحماية.

يستخدم RTP عادةً منافذ UDP. يعتمد نطاق المنافذ على تكوين الهاتف و PBX وخادم SIP و SBC ومنصة الوسائط. في العديد من بيئات SIP، قد يستخدم RTP نطاقات مثل UDP 16384-32768 أو نطاق مخصص آخر يحدده مسؤول النظام. يجب التحقق من النطاق الدقيق في كل من تكوين الهاتف وتكوين الخادم.

من أجل صوت ثنائي الاتجاه موثوق، يجب أن تسمح قواعد جدار الحماية بمنافذ UDP المطلوبة في كلا الاتجاهين. إذا كان النشر يتضمن شبكات VLAN متعددة، أو أنفاق VPN، أو أجهزة توجيه فرعية، أو خوادم سحابية، أو تعيين IP عام، فيجب فحص كل قطعة شبكة. يمكن لقطعة واحدة محظورة أن تخلق أعراض صوت أحادي الاتجاه أو انعدام الصوت.

يحتاج توجيه RTP إلى مسار وسائط واضح

يتم نقل صوت الهاتف IP عبر تدفقات RTP. إذا كان عنوان وجهة RTP أو عنوان المصدر أو المنفذ أو مسار التوجيه غير صحيح، فقد يعمل الصوت في اتجاه واحد فقط. يمكن أن يحدث هذا ليس فقط في سيناريوهات الشبكة العامة ولكن أيضًا داخل شبكة LAN خاصة.

على سبيل المثال، قد يستخدم الهاتف والخادم نطاقات منافذ RTP مختلفة، أو قد يتوقع الخادم مرور الوسائط عبر وسيط وسائط بينما يحاول الطرف إرسال الوسائط مباشرة إلى هاتف آخر. تدعم بعض الأنظمة الوسائط المباشرة بين الأطراف، بينما تتطلب أنظمة أخرى مرور جميع حركة مرور RTP عبر الخادم أو SBC. إذا تم تكوين هذا الوضع بشكل غير صحيح، فقد يظهر صوت أحادي الاتجاه.

أثناء النشر، يجب على فريق المشروع تأكيد ما إذا كان مسار الصوت من طرف إلى طرف، أو من طرف إلى خادم، أو من طرف إلى SBC. يجب أن تستخدم جميع الأجهزة في تدفق المكالمة عناوين IP يمكن الوصول إليها وإعدادات منفذ RTP متوافقة.

يمكن لـ SIP ALG أن يساعد أو يعطل المكالمة

تتضمن العديد من أجهزة التوجيه وجدران الحماية وظيفة SIP ALG. وهي مصممة لفحص وتعديل حزم SIP بحيث يمكن لحركة مرور SIP عبور NAT بسهولة أكبر. من الناحية النظرية، يبدو هذا مفيدًا. من الناحية العملية، قد يقوم SIP ALG أحيانًا بتعديل معلومات SIP أو SDP بشكل غير صحيح ويتسبب في صوت أحادي الاتجاه، أو فشل المكالمات، أو تسجيل غير مستقر.

إذا كانت الشبكة تستخدم بالفعل SBC مناسبًا، أو تعيين عناوين عامة، أو STUN، أو آلية ترحيل وسائط، فقد يصبح SIP ALG غير ضروري أو حتى ضارًا. في العديد من حالات استكشاف الأخطاء، يمكن أن يؤدي تعطيل SIP ALG على أجهزة التوجيه أو جدران الحماية إلى حل مشكلات الصوت أحادي الاتجاه.

يعتمد الخيار الصحيح على تصميم الشبكة. إذا تم استخدام SIP ALG، فيجب اختباره بعناية. إذا كان النظام يحتوي بالفعل على طريقة خاضعة للرقابة لاجتياز NAT، فغالبًا ما يكون تعطيل SIP ALG خيارًا أفضل.

يجب أن يكون تفاوض برامج الترميز متسقًا

تدعم الهواتف IP عادةً برامج ترميز صوت متعددة، مثل G.711 و G.729 و G.722 وتنسيقات صوت أخرى. يتم تحديد برامج الترميز هذه أثناء تفاوض SIP. إذا لم يتشارك الجانبان في برنامج ترميز متوافق، فقد تحتوي المكالمة على صوت منعدم أو مشوه أو سلوك وسائط غير مستقر.

عدم تطابق برنامج الترميز ليس دائمًا السبب الأول للصوت أحادي الاتجاه، ولكن لا يزال يتعين التحقق منه. هذا مهم بشكل خاص عند استخدام هواتف من بائعين مختلفين، وهواتف برمجية، وبوابات، ومنصات PBX، وأنظمة تسجيل معًا.

الحل العملي هو إعطاء الأولوية لبرامج الترميز الشائعة عبر جميع الأجهزة. على سبيل المثال، غالبًا ما يُستخدم G.711 في بيئات LAN بسبب بساطته وجودة الصوت، بينما يمكن استخدام برامج الترميز المضغوطة عندما يكون عرض النطاق الترددي محدودًا. يجب أن تتطابق استراتيجية برنامج الترميز مع حالة الشبكة الفعلية.

لا ينبغي تجاهل تكوين جانب الهاتف

بعض مشكلات الصوت أحادي الاتجاه ناتجة عن إعدادات نقطة النهاية. قد يحتوي الهاتف IP على تكوين منفذ RTP غير صحيح، أو وضع NAT، أو إعدادات حساب SIP، أو خيارات ترحيل الوسائط، أو إعدادات واجهة الشبكة المحلية، أو أولوية برنامج الترميز. في بعض الحالات، قد يكون الهاتف أيضًا مكتومًا، أو قد يكون كابل السماعة مفكوكًا، أو قد تكون إعدادات مكبر الصوت والميكروفون غير صحيحة.

عندما يكون لدى هاتف واحد أو عدة هواتف فقط المشكلة، فإن مقارنة نقاط النهاية مفيدة. يمكن للمهندسين مقارنة هاتف يعمل بشكل صحيح مع هاتف به مشكلة والتحقق من إعدادات حساب SIP، وعنوان الشبكة، ونطاق منفذ RTP، وقائمة برامج الترميز، ووضع اجتياز NAT، وإصدار البرنامج الثابت، وحالة جهاز الصوت.

هذه الطريقة غالبًا ما تكون أسرع من تغيير إعدادات الخادم العامة على الفور. إذا كانت المشكلة مقتصرة على نقطة نهاية واحدة، فإن السبب الجذري يكون عادةً أقرب إلى تلك النقطة النهائية أو شبكتها المحلية.

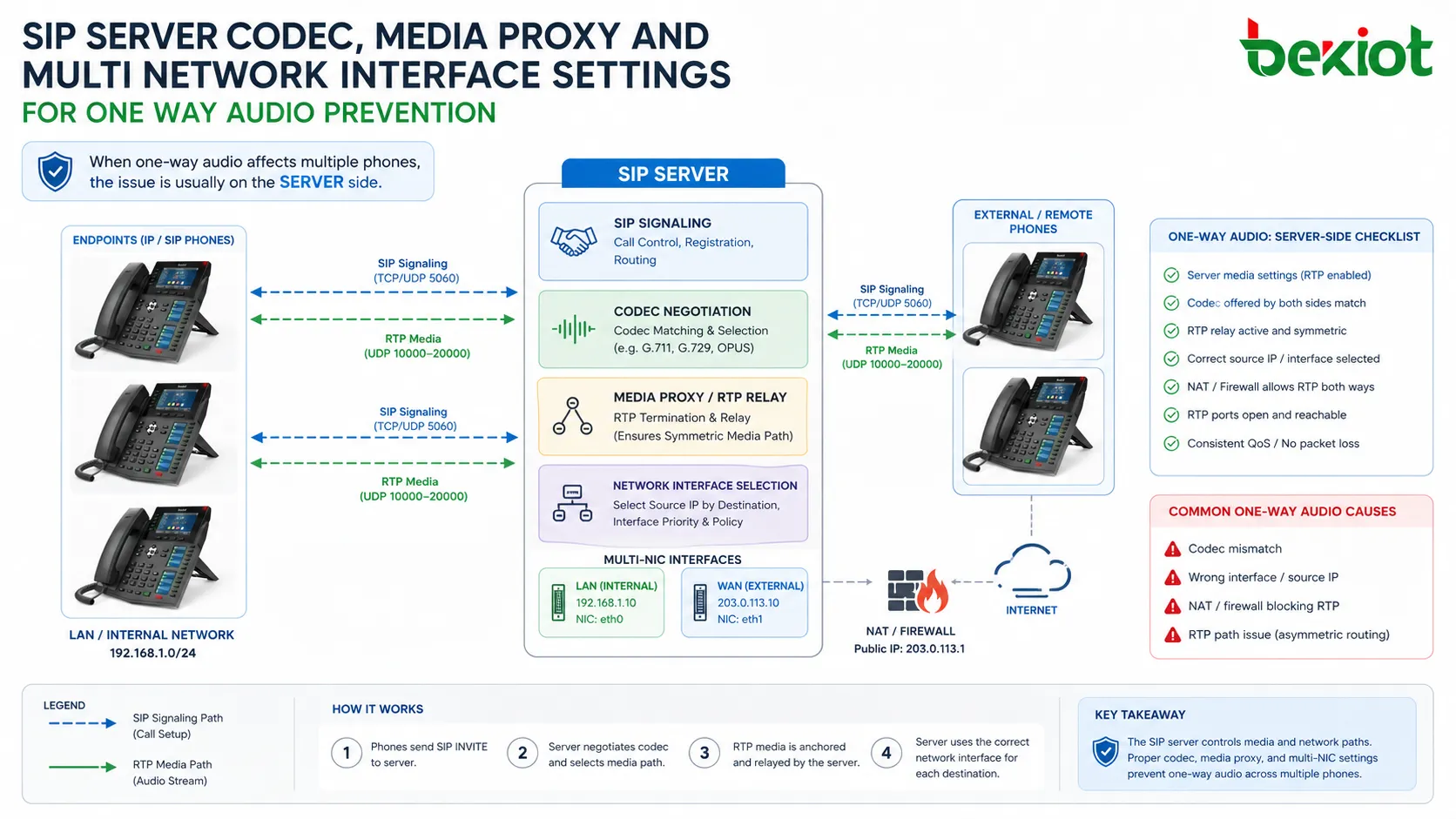

تؤثر إعدادات الخادم ووسيط الوسائط على جميع المكالمات

يمكن أن يتسبب تكوين خادم SIP أيضًا في حدوث صوت أحادي الاتجاه. يمكن أن يؤثر عنوان خادم الوسائط، ووضع وكيل RTP، وعنوان IP الخارجي، وعنوان IP الداخلي، ونطاق المنافذ، وسياسة الوسائط المباشرة، ومعالجة NAT، وإعدادات الترحيل على مسار RTP.

يجب تعديل هذه الإعدادات بعناية لأن تغييرات الخادم العامة قد تؤثر على العديد من المستخدمين في نفس الوقت. إذا كان عدد قليل فقط من الهواتف يعاني من صوت أحادي الاتجاه، فمن الأفضل تحليل طوبولوجيا الشبكة وتكوين نقطة النهاية قبل تغيير معلمات الخادم الأساسية.

عندما تكون المشكلة معقدة، فإن التقاط الحزم وسجلات الخادم مفيدة. من خلال فحص معلومات SIP/SDP وتدفق حزم RTP، يمكن للمهندسين معرفة عنوان IP والمنفذ الذي يتم الإعلان عنه، وأين يتم إرسال تدفق RTP، وما إذا كان الطرف الآخر يستقبله.

يمكن للواجهات متعددة الشبكات إرسال الوسائط بطريقة خاطئة

تحتوي بعض هواتف IP وخوادم SIP والبوابات ومنصات الاتصالات على واجهات شبكة متعددة. على سبيل المثال، قد يحتوي الخادم على واجهة واحدة لشبكة LAN، وأخرى لشبكة عامة، وأخرى لشبكة إدارة. إذا اختارت خدمة الوسائط الواجهة الخاطئة، فقد يتم إرسال حزم RTP إلى المسار الخطأ.

يمكن أن يخلق هذا موقفًا تظهر فيه الإشارات طبيعية ولكن لا يمكن للصوت العودة بشكل صحيح. قد يعلن الجهاز عن عنوان IP خاطئ في SDP، أو قد يرسل حزم RTP من واجهة شبكة غير متوقعة.

لمنع ذلك، يجب على فريق المشروع تأكيد عنوان الربط الصحيح، وجدول التوجيه، والبوابة الافتراضية، وواجهة الوسائط، ورسم خرائط NAT. يجب توثيق بيئات NIC المتعددة بوضوح أثناء النشر.

سير عمل عملي لاستكشاف الأخطاء

عملية استكشاف أخطاء منظمة أفضل من تغيير المعلمات العشوائية. أولاً، تأكد مما إذا كانت المشكلة تحدث في جميع المكالمات أو فقط على هواتف معينة. ثانيًا، تحقق مما إذا كانت المكالمات المتأثرة داخلية أم خارجية أم عبر مواقع أم عبر VPN أم مكالمات شبكة عامة. ثالثًا، تحقق مما إذا كان تسجيل SIP وإعداد المكالمة طبيعيين.

بعد ذلك، ركز على RTP. تحقق من سياسات جدار الحماية، ونطاقات منافذ RTP، وإعدادات اجتياز NAT، وحالة SIP ALG، والتفاوض على برنامج الترميز، ووضع ترحيل الوسائط، وإعدادات IP الخارجية للخادم. إذا بقيت المشكلة غير واضحة، استخدم التقاط الحزم لتأكيد ما إذا كانت حزم RTP يتم إرسالها واستلامها في كلا الاتجاهين.

استكشاف الأخطاء الجيد يعتمد على مسار المكالمة. بمجرد أن يصبح المسار الكامل واضحًا، تصبح مشكلة الصوت أحادي الاتجاه أسهل بكثير في تحديدها.

التخطيط لصوت ثنائي الاتجاه مستقر

الحل الأفضل هو تقليل فرصة حدوث الصوت أحادي الاتجاه أثناء مرحلة التصميم. بالنسبة لنشر LAN صغير، حافظ على بساطة الشبكة وتأكد من أن الهواتف و PBX والبوابات تستخدم إعدادات RTP متسقة. بالنسبة للنشر متعدد المواقع، خطط لاجتياز NAT وقواعد جدار الحماية وتوجيه VPN ووضع SBC قبل تثبيت الهواتف.

بالنسبة لنشر الشبكة العامة أو PBX السحابي، من الأفضل عادةً استخدام ترحيل وسائط أو SBC للتحكم في مسار RTP. هذا يتجنب العديد من المشكلات المتعلقة بـ NAT ويحسن التوافق بين بيئات الشبكة المختلفة.

التوثيق مهم أيضًا. يجب تسجيل منفذ SIP ونطاق منفذ RTP وسياسة برنامج الترميز وطريقة NAT وعنوان IP للخادم وإعداد وكيل الوسائط وقواعد جدار الحماية للصيانة المستقبلية.

الخلاصة

عادةً لا يحدث الصوت أحادي الاتجاه في أنظمة الهواتف IP بسبب مشكلة ثابتة واحدة. قد يأتي من ترجمة NAT، أو منافذ RTP المحظورة، أو سياسة جدار الحماية غير الصحيحة، أو تدخل SIP ALG، أو عدم تطابق برنامج الترميز، أو تكوين نقطة النهاية، أو إعدادات وسائط الخادم، أو توجيه واجهة الشبكة المتعددة.

يبدأ الحل الجيد بفهم الفرق بين إشارات SIP ووسائط RTP. قد يعمل التسجيل والاتصال بشكل طبيعي بينما يفشل نقل الصوت. من خلال فحص مسار الوسائط خطوة بخطوة، يمكن لفرق المشروع تحديد المشكلة بشكل أسرع وبناء نظام اتصالات صوتية IP أكثر استقرارًا.
