قد يكون مكبر الصوت العمودي SIP عالي الخرج مناسبًا لمنطقة خارجية كبيرة، ولكن تصنيف الطاقة الخاص به لا يمكنه أن يخبر المهندس بعدد المكبرات التي يحتاجها الموقع. يعتمد الجواب على مكان تواجد الأشخاص، ومستوى الضوضاء الخلفية الموجودة، وما يقع بين المكبر والمستمع.

تأمل في موقعين متشابهين في الحجم. الأول هو طريق حرم جامعي مفتوح مع حركة مرور منخفضة وخطوط رؤية واضحة. والآخر هو ساحة لوجستية مقسومة بالمستودعات، والمقطورات المتوقفة، وأكوام الحاويات. على الرغم من أن مساحاتهما الإجمالية متشابهة، إلا أن الموقع الثاني سيحتاج عادةً إلى عدد أكبر من مواقع المكبرات لأن العديد من العناصر تقطع مسار الصوت.

لذلك، يجب أن يبدأ تخطيط التغطية بالأماكن التي يجب أن تُفهم فيها الإعلانات - وليس بمساحة الموقع الإجمالية أو بأكبر قوة كهربائية موضحة في صفحة المنتج.

حدد المناطق التي تحتاج فعليًا إلى النداء

يجب أن يُظهر الرسم الأول مناطق الاستماع المطلوبة بدلاً من حدود واحدة حول كامل العقار. الأراضي الفارغة، والمناطق المقيدة، والزوايا غير المستخدمة لا تحتاج بالضرورة إلى نفس التغطية مثل مناطق الإنتاج، أو المداخل، أو طرق الإخلاء.

في موقع صناعي أو لوجستي، يتضمن رسم التغطية عادةً:

• محطات العمل الخارجية ومناطق الإنتاج

• أرصفة التحميل ومناطق انتظار المركبات

• الطرق الرئيسية ومسارات المشاة

• البوابات، ونقاط الحراسة، ومداخل المباني

• ساحات التخزين ومناطق المعدات

• طرق الإخلاء ونقاط التجمع

يجب بعد ذلك تقسيم هذه المواقع حسب الغرض. قد يحتاج رصيف التحميل إلى تعليمات روتينية للمركبات، بينما قد تتلقى نقطة التجمع إعلانات الطوارئ فقط. يؤدي الاحتفاظ بها في مناطق نداء منفصلة إلى منع إرسال الرسائل اليومية إلى كامل الموقع.

الحدود المادية مهمة أيضًا. يمكن لجدار المستودع، أو خزان التخزين، أو صف من الحاويات أن يقسم منطقة إدارية واحدة إلى عدة مناطق صوتية. بدلاً من محاولة دفع الصوت حول عائق، من الأفضل عادةً تركيب مكبر آخر على الجانب المقابل.

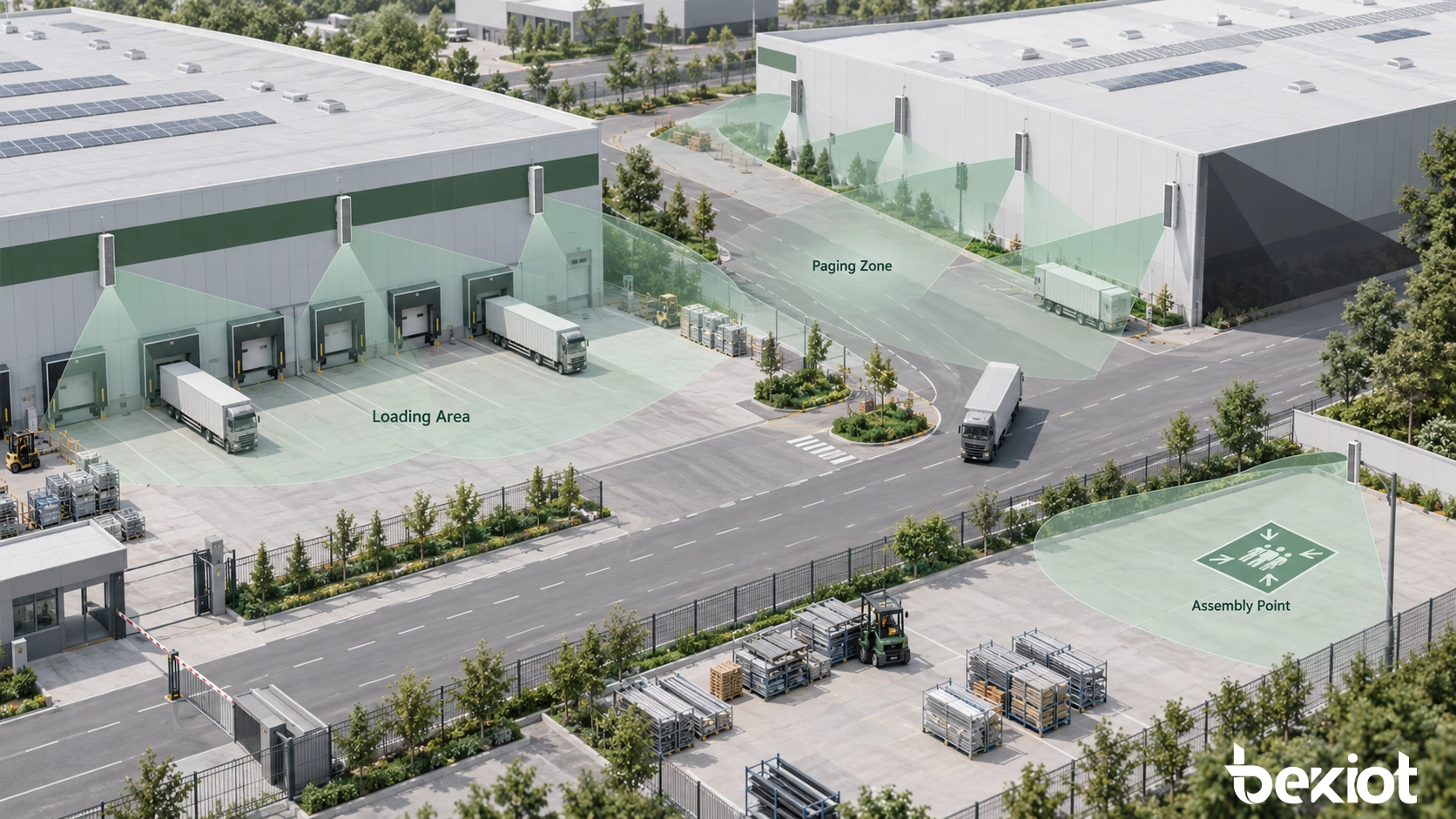

الشكل 1 - يجب تحديد مناطق الاستماع المطلوبة والعوائق المادية قبل تقدير عدد المكبرات.

استخدم الضوضاء ومسافة الاستماع لاختيار كل موقع

تم تصميم النداء الخارجي للكلام المفهوم. لا يكفي سماع نغمة من بعيد إذا لم يتمكن العمال من فهم التعليمات التي تليها.

يجب فحص الضوضاء الخلفية أثناء تشغيل الموقع. قد لا تمثل القياسات المأخوذة قبل بدء الوردية الظروف بالقرب من الآلات العاملة، أو مركبات التحميل، أو معدات التهوية، أو الطرق المزدحمة.

يجب أن يظل خرج مكبر الصوت أعلى بوضوح من مستوى الضوضاء المحلية، مع تحديد الهامش المطلوب وفقًا لبيئة المشروع والمعيار المعمول به. يمكن أن يؤدي رفع مستوى الصوت كثيرًا إلى خلق مشكلة أخرى: حيث يعاني الأشخاص القريبون من المكبر من صوت مفرط بينما لا يزال المستمعون البعيدون يستقبلون كلامًا غير واضح.

المسافة تقلل من مستوى الصوت المتاح

في حقل حر غير معوق، ينخفض ضغط الصوت كلما ابتعد المستمع عن المكبر. يمكن أن يؤدي مضاعفة المسافة إلى تقليل مستوى الصوت بحوالي 6 ديسيبل. يمكن للأسطح الخارجية، والجدران، والرياح، والهياكل المحيطة أن تغير النتيجة الفعلية.

هذه العلاقة مفيدة أثناء التخطيط الأولي. توضح لماذا لا تؤكد النتيجة العالية على مسافة 10 أمتار تغطية مناسبة على مسافة 40 أو 50 مترًا. يجب تقييم أبعد موقع استماع مطلوب بشكل منفصل.

العوائق تخلق ظلالاً صوتية

يمكن أن يضعف الصوت المباشر بسبب المباني والآلات والحاويات والمناظر الطبيعية. قد يغطي مكبر مثبت في أحد طرفي المستودع الطريق المفتوح ولكنه يفشل في الوصول إلى موقع تحميل خلف الزاوية.

يجب أن تظهر رسومات الموقع هذه العوائق، لكن الرسومات وحدها ليست كافية دائمًا. قد تغير المواد المؤقتة، والمركبات المتوقفة، والنباتات الموسمية التغطية بعد التركيب. تستفيد المواقع ذات التخطيطات المتغيرة من تباعد أقصر للمكبرات وتجميع بث مرن.

الكلام يتطلب أكثر من مجرد صوت مسموع

يمكن أن تتسبب الانعكاسات من الجدران المعدنية، وواجهات المباني، ومناطق التحميل المغطاة في تداخل الكلمات. غالبًا ما تتفاقم المشكلة عندما ترسل عدة مكبرات نفس الإعلان إلى نفس المنطقة من اتجاهات مختلفة.

بالنسبة للنداء الصوتي، فإن الرسالة الواضحة بمستوى مضبوط تكون أكثر فائدة من أقصى خرج. لذلك، يجب استخدام كلام تمثيلي أثناء التشغيل الأولي بدلاً من الاعتماد فقط على نغمات الإنذار.

ضبط ارتفاع التركيب والاتجاه والتباعد

تحافظ نقطة التركيب المناسبة على المكبر بعيدًا عن المركبات والتداخل الروتيني مع توجيه تغطيته الرئيسية نحو المستمع. تعد جدران المباني، وأعمدة الإنارة، والدعامات المخصصة للغرض من الخيارات الشائعة.

يمكن أن يؤدي تركيب المكبر عاليًا جدًا إلى زيادة المسار غير المعوق، ولكنه قد يرسل أيضًا الكثير من الصوت فوق المنطقة المستهدفة. يجب أن يتبع الارتفاع النهائي وزاوية الميلان إلى الأسفل التشتت الرأسي للمكبر والمسافة إلى المستمعين المقصودين.

اتبع اتجاه الحركة

على طول طرق الخدمة، والمنصات، ومسارات المشاة، تكون المكبرات عادةً أكثر فعالية عند توجيهها في اتجاه ثابت. يمنح هذا الترتيب الأشخاص تقدمًا أوضح للصوت أثناء تحركهم عبر المنطقة.

يمكن أن يتسبب تركيب مكبرين متقابلين مباشرة في استقبال المستمع لنفس الكلمات في أوقات مختلفة قليلاً. حيثما كان التغطية المتقابلة أمرًا لا مفر منه، يجب فحص مستوى الخرج والاتجاه ومنطقة التداخل في الموقع.

استخدم مناطق أصغر حول المباني

قد يغطي مكبر واحد قسمًا مفتوحًا من الساحة ولكنه لا يمكنه خدمة المناطق المخفية خلف مبنى بشكل موثوق. توفر المواقع المنفصلة بالقرب من المداخل، أو أرصفة التحميل، أو الزوايا نتائج أكثر قابلية للتنبؤ.

تعمل المناطق الأصغر أيضًا على تحسين التحكم التشغيلي. يمكن للموزع استدعاء منطقة تحميل واحدة دون إزعاج المكاتب، أو مناطق الإنتاج المجاورة، أو الموقع بأكمله.

حافظ على تداخل محكوم

تمنع كمية محدودة من التداخل النقاط الضعيفة بين المكبرات المتجاورة. يمكن أن يجعل التداخل المفرط الكلام صعب المتابعة، خاصةً عندما يكون أحد المكبرات أبعد بكثير من الآخر بالنسبة للمستمع.

يمكن أن يساعد البث المتعدد SIP المكبرات المتوافقة على بدء نفس الدفق الصوتي معًا. لا يزيل التأخير الصوتي الناتج عن المسافات المادية المختلفة. لا يزال يتعين فحص الموضع من موقع المستمع.

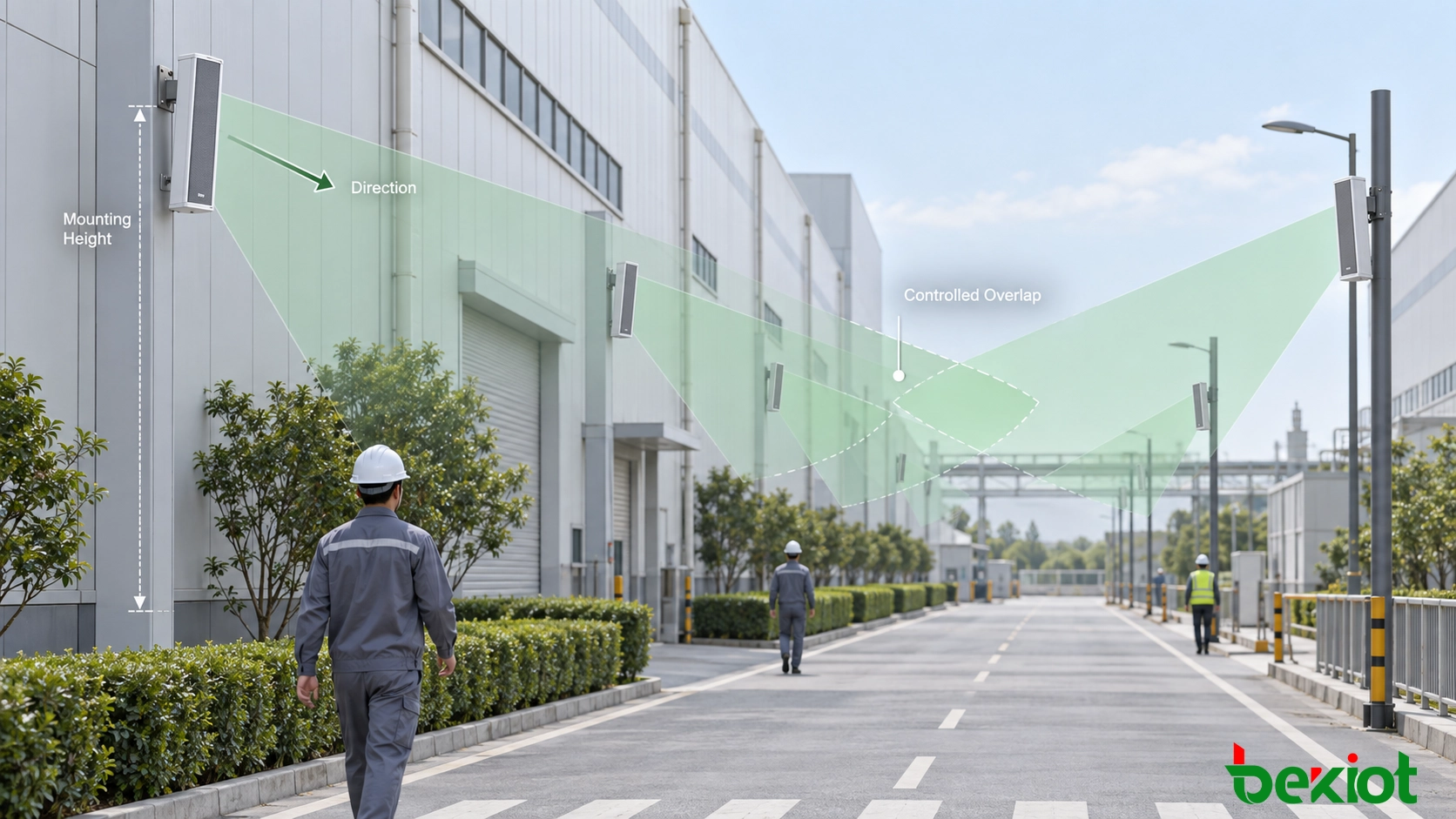

الشكل 2 - يساعد اتجاه المكبر والتداخل المتحكم به في الحفاظ على تغطية صوتية متسقة على طول الطرق والساحات ومداخل المباني.

مطابقة طاقة المكبر مع مهمة التغطية

طاقة الخرج هي جزء واحد من اختيار المكبر. تحدد الحساسية، وبيانات ضغط الصوت، والاتجاهية، وظروف التركيب مدى فعالية تحويل تلك الطاقة إلى تغطية مفيدة.

قد يتم خدمة المداخل الهادئة ومسارات المشاة القصيرة بنماذج أقل خرجًا. قد تتطلب الساحات الكبيرة، ومناطق النقل، والمواقع الصناعية ذات ضوضاء الآلات المستمرة مكبرات ذات خرج أعلى أو مكبرات متقاربة أكثر.

يمكن النظر في استخدام مكبر عمودي SIP عالي الخرج لمناطق نداء خارجية واسعة حيث يكون الخرج الصوتي القوي والبناء المقاوم للعوامل الجوية مطلوبًا. لا ينبغي تعيين نصف قطر تغطية ثابت له دون مراجعة بياناته الصوتية وظروف التركيب المقترحة.

قد يبدو أن مكبرًا واحدًا عالي الخرج يقلل من كمية المعدات، لكنه يمكن أن يخلق نتيجة غير متساوية: مستوى صوت مفرط بالقرب من الوحدة وكلام ضعيف في الطرف البعيد من المنطقة. غالبًا ما توفر عدة مكبرات موضوعة بشكل جيد تعمل بأقل من أقصى خرج لها مستوى استماع أكثر اتساقًا.

يجب مراجعة اختيار الطاقة مقابل:

• أبعد موقع استماع مطلوب

• مستويات الضوضاء الخلفية العادية والذروة

• حساسية المكبر والتغطية الاتجاهية

• ارتفاع التركيب وزاويته

• المباني والمعدات في مسار الصوت

• ما إذا كانت المنطقة تحمل رسائل روتينية أو طارئة

منتجات ذات صلة: مكبرات صوت SIP من Becke Telcom

تقدير الكمية باستخدام تخطيط قائم على الموقع

يمكن تقدير عدد المكبرات بعد تحديد مناطق الاستماع والعوائق ونقاط التركيب المتاحة. يمكن اختصار عملية التخطيط الأساسية إلى خمس خطوات:

1. حدد مناطق الاستماع المطلوبة على أحدث رسم للموقع.

2. سجل مستويات الضوضاء التمثيلية والعوائق الهامة.

3. اختر مواقع تركيب عملية ووجّه كل مكبر نحو منطقته.

4. تحقق من التغطية المقدرة مقابل البيانات الصوتية للمكبر.

5. قم بتركيب وحدة نموذجية واضبط التخطيط بعد الاختبار الميداني.

مثال: تخطيط المكبرات على طول طريق خدمة صناعي

ضع في اعتبارك مشروعًا توضيحيًا بطريق خدمة طوله 240 مترًا يمتد بين مبنيين ورشة عمل. يستخدم العمال ثلاثة مداخل على طول الطريق، وتزداد ضوضاء المركبات بالقرب من منطقة تحميل في الطرف الشرقي.

سيؤدي تركيب مكبر واحد في المنتصف إلى إنشاء مسافة استماع طويلة في كلا الاتجاهين. كما ستحجب المباني الصوت عن الوصول إلى مدخلين متوارين.

يمكن أن يستخدم تخطيط أولي أكثر عملية عدة مواقع اتجاهية:

ينتج عن هذا تقدير أولي لأربعة مواقع مكبرات. إنها ليست قاعدة تباعد عالمية. أثناء الاختبار، قد يتم نقل موقع واحد، أو تغيير زاويته، أو تركيب وحدة إضافية إذا كانت ضوضاء المركبات تمنع الكلام الواضح عند أرصفة التحميل.

يوضح هذا المثال أيضًا لماذا يعتبر تقسيم المساحة الإجمالية على عدد ثابت من الأمتار المربعة غير موثوق. يحدد شكل الموقع والعوائق التخطيط قبل الانتهاء من عدد المكبرات.

تأكيد توفر الشبكة والطاقة

يجب أن يكون لكل موقع مقترح مسار شبكة وطاقة مناسب. يجب أن يؤكد التصميم مسافة الإيثرنت، وتوفر منافذ المحول، وتعيين VLAN، وتسجيل SIP، ودعم البث المتعدد حيثما كان البث الجماعي مطلوبًا.

في حالة استخدام PoE، يجب أن يوفر المحول الطاقة المطلوبة لجميع الأطراف المتصلة. قد تتطلب النماذج عالية الخرج طاقة محلية أو ترتيب إمداد آخر محدد من قبل الشركة المصنعة.

تتطلب التركيبات الخارجية أيضًا مداخل كابلات محكمة الغلق، وصناديق توصيل مناسبة، وتأريض، وحماية من الصواعق. لن يحمي المكبر المقاوم للعوامل الجوية موصلًا مكشوفًا أو مصدر طاقة غير مناسب.

اختبار التغطية المثبتة في ظروف العمل

يتم تأكيد العدد النهائي في الموقع. يجب أن يتم الاختبار أثناء تشغيل الآلات وأنظمة التهوية وحركة المرور العادية. يمكن أن يخفي الاختبار الهادئ قبل بدء الإنتاج تغطية ضعيفة.

يجب على المهندس الاستماع في مركز وحدود كل منطقة، وكذلك خلف المباني والعوائق الأخرى المحددة. يجب إيلاء اهتمام خاص لطرق الإخلاء، ومناطق التحميل، والمواقع الأبعد عن المكبر.

يجب أن يتحقق اختبار القبول من:

• ما إذا كانت التعليمات المنطوقة مفهومة في جميع أنحاء المنطقة

• ما إذا كان أي مبنى أو معدة يخلق منطقة ضعيفة

• ما إذا كانت المكبرات المجاورة تنتج صوتًا مؤجلًا مشتتًا

• ما إذا كان مستوى الصوت يتغير بشكل حاد بين المواقع القريبة والبعيدة

• ما إذا كان كل مكبر ينتمي إلى مجموعة SIP أو بث متعدد صحيحة

• ما إذا كان الصوت الطارئ يتجاوز الإعلانات الروتينية بشكل صحيح

إذا فشل موقع ما في الاختبار، فلا ينبغي أن تكون زيادة مستوى الصوت هي الاستجابة التلقائية. تحقق أولاً من اتجاه المكبر، وزاوية التركيب، والعائق، والتداخل مع الوحدات المجاورة. يمكن أن تؤدي إعادة وضع مكبر واحد إلى تحسين الوضوح دون جعل المنطقة بأكملها أعلى صوتًا.

يجب أن يسجل الرسم النهائي موقع كل مكبر، وارتفاعه، واتجاهه، وعنوان الشبكة، ومجموعة النداء الخاصة به. يصبح بعد ذلك المرجع للصيانة وللتغييرات المستقبلية في المباني، أو تخطيطات التخزين، أو طرق المرور.

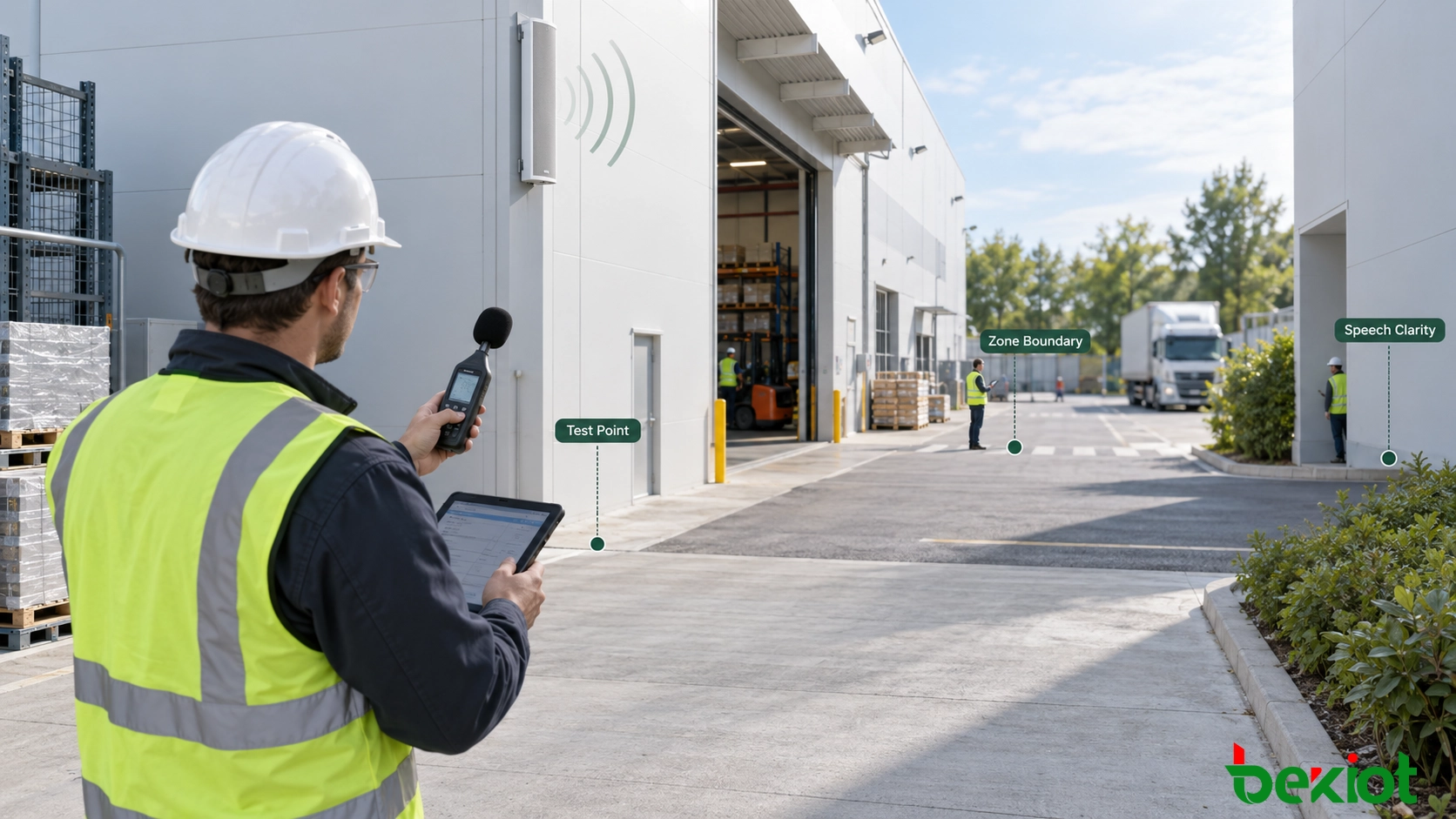

الشكل 3 - يجب فحص وضوح الصوت عند حدود المنطقة وخلف العوائق أثناء تشغيل الموقع بشكل طبيعي.

يتم تحديد عدد مكبرات الصوت العمودية SIP المطلوبة لموقع خارجي من خلال تخطيط التغطية، وليس من خلال تصنيف طاقة واحد أو معادلة مساحة. حدد مناطق الاستماع، وحدد الضوضاء والعوائق، واختر مواقع تركيب اتجاهية، ثم تحقق من النتيجة في الموقع.

قد تؤدي هذه العملية إلى عدد مكبرات أعلى من تقدير المساحة البسيط، ولكنها تتجنب أيضًا مستوى الصوت المفرط، والإعلانات المفقودة، والتغييرات المكلفة بعد التركيب.

الأسئلة الشائعة

إلى أي مدى يمكن سماع مكبر الصوت العمودي SIP في الخارج؟

تعتمد المسافة المفيدة على الخرج الصوتي، وحساسية المكبر، والاتجاه، وارتفاع التركيب، والضوضاء الخلفية، والعوائق المادية. يجب أن يستخدم التخطيط المسافة التي يظل عندها الكلام مفهومًا، بدلاً من أبعد نقطة يمكن عندها اكتشاف الصوت.

هل يمكن لمكبر صوت عمودي SIP واحد عالي الخرج تغطية ساحة خارجية بأكملها؟

قد يغطي منطقة مفتوحة كبيرة، ولكن المباني والآلات والحاويات ومستويات الضوضاء المرتفعة يمكن أن تخلق نقاط ضعف. يلزم رسم تغطية واختبار صوتي في الموقع قبل قبول مكبر واحد كافٍ.

ما هو الارتفاع المناسب لتركيب مكبر الصوت العمودي SIP الخارجي؟

يجب أن يكون مرتفعًا بما يكفي لتجنب المركبات والتداخل والوصول غير المصرح به مع بقائه موجهًا نحو المستمعين. يعتمد الارتفاع النهائي على التشتت الرأسي للمكبر، ومسافة التغطية، وهيكل التركيب المتاح.

كيف يتم تأكيد العدد النهائي لمكبرات الصوت العمودية SIP؟

ابدأ بتخطيط تقديري يعتمد على الضوضاء والمسافة والعوائق والبيانات الصوتية. يتم الانتهاء من العدد بعد اختبار مكبرات تمثيلية في ظل ظروف التشغيل العادية للموقع.
