لا يعني الانتقال إلى نظام الهاتف عبر IP أو نظام الاتصال المركزي أن نظام البث الصوتي القديم يجب استبداله تلقائياً. إذا كانت مكبرات الصوت ووحدات التحكم بالمناطق ومكبرات الصوت لا تزال صالحة للخدمة، فإن بوابة نداء IP يمكن أن توفر الحلقة المفقودة بين منصة الصوت عبر الشبكة والمدخلات التناظرية الصوتية لمعدات PA المثبتة.

والنتيجة هي تحديث عملي: يمكن للمشغلين إجراء إعلانات مباشرة من وحدة تحكم الاتصال أو هاتف مكتبي أو عميل محمول مصرح به، بينما تستمر دوائر مكبرات الصوت ومكبرات الصوت الحالية في نقل الصوت في جميع أنحاء الموقع. يقلل هذا النهج من أعمال البناء، ويقصر وقت النشر، ويسمح لتطبيقات النداء التناظرية وتطبيقات IP الأصلية بالعمل تحت خطة اتصال موحدة.

المنتج ذو الصلة:  بوابة نداء الاتصال الداخلي

لماذا يعتبر الترقية المعتمدة على البوابة منطقية؟

غالباً ما تُبنى أنظمة PA التقليدية حول مكونات متينة: مكبرات صوت مثبتة في حوامل، ومحددات مناطق، ومكبرات صوت سقفية، ومكبرات صوت بوقية، ومسافات طويلة من كابلات مكبرات الصوت. قد تظل هذه الأجزاء تعمل بشكل جيد حتى لو كانت طريقة التحكم تقتصر على ميكروفون محلي أو مدخل تناظري مخصص. إن استبدال كل جهاز ميداني فقط للحصول على وصول إلى الشبكة يمكن أن يخلق تكلفة غير ضرورية واضطراباً.

تغير بوابة النداء طبقة التحكم بدلاً من طبقة التوزيع بأكملها. تتصل بشبكة IP، وتظهر كنقطة نهاية قابلة للاتصال على منصة الصوت أو الاتصال، وتوفر مخرجاً صوتياً يمكن لمكبر الصوت الحالي استقباله. بمجرد إدراج نقطة النهاية في خطة الطلب، يمكن للمستخدمين المصرح لهم الوصول إلى مبنى أو ورشة عمل أو منطقة بث دون الوقوف بجانب حامل PA.

هذه البنية مفيدة بشكل خاص عندما يحتاج المشروع إلى:

• الاحتفاظ بمكبرات الصوت ودوائر السماعات الحالية.

• توسيع وصول النداء إلى وحدات تحكم الاتصال، أو هواتف IP، أو المكاتب البعيدة.

• دمج مناطق PA المنفصلة في واجهة اتصال موحدة.

• إضافة جدولة قائمة على الشبكة، أو تسجيل، أو ربط الأحداث على مستوى المنصة.

• نشر مكبرات صوت IP أصلية في مناطق جديدة مع الحفاظ على عمل المناطق التناظرية.

ما الذي تغيره البوابة - وما تتركه في مكانه

تغير البوابة كيفية بدء البث ونقله. بدلاً من الاعتماد فقط على ميكروفون موجود بجانب حامل مكبر الصوت، يكتسب الموقع نقطة نداء قابلة للتوجيه عبر الشبكة. يمكن للمشغل اختيار وجهة مسماة، وبدء إعلان مباشر، وتحرير القناة من نفس الواجهة المستخدمة في مهام الصوت أو الاتصال الأخرى. اعتماداً على المنصة المحيطة، قد يضيف المشروع أيضاً أذونات المستخدم، وسجلات المكالمات، والمحتوى المجدول، ومجموعات البث، والإجراءات المدفوعة بالأحداث.

لا تغير التصميم الكهربائي لدائرة السماعات. تظل قدرة خرج مكبر الصوت، ونقاط اتصال السماعة، وفقدان الكابل، والمقاومة، والتغطية الصوتية، وأدوات التحكم في مستوى الصوت المحلية جزءاً من نظام PA الحالي. إذا كان النظام القديم يعاني من ضعف التغطية، أو سماعات تالفة، أو قنوات مكبر صوت محملة فوق طاقتها، فإن إضافة بوابة شبكة لن تصحح هذه الأعطال. لذلك، يجب أن يفصل مسح التحديث بين قيود التحكم ومشاكل توزيع الصوت قبل الموافقة على الحل.

يساعد هذا التمييز في وضع نطاق مشروع واقعي. البوابة هي جهاز حدودي بين الاتصال الشبكي والصوت التناظري؛ وليست بديلاً عن كل مكون خلف ذلك الحد. عندما تكون معدات PA المثبتة سليمة، فإن هذا الفصل يمثل ميزة لأنه يسمح للمشروع بتحديث التحكم دون إزعاج البنية التحتية الميدانية التي تعمل بالفعل.

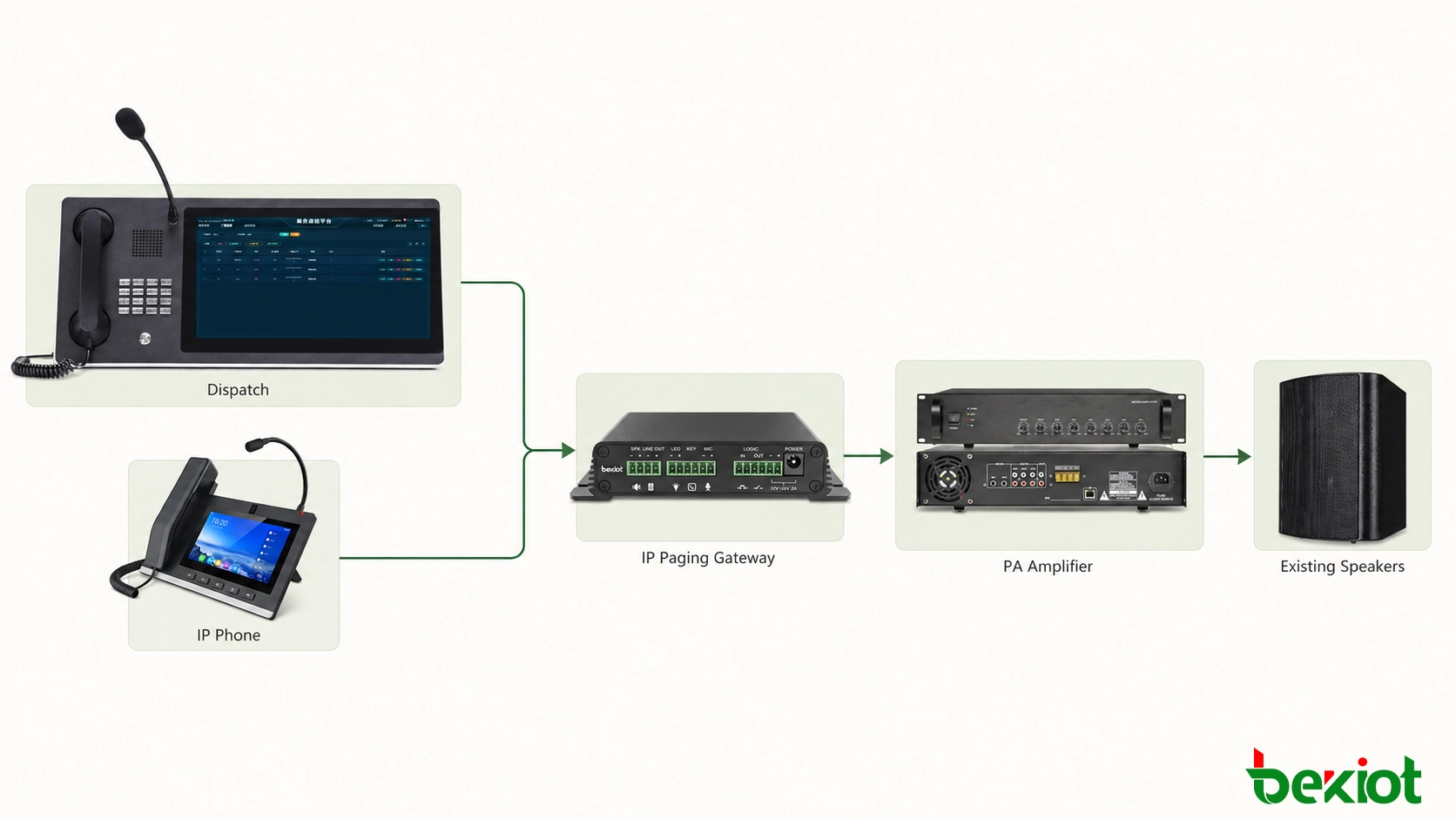

كيف ينتقل الصوت من الشبكة إلى مكبر الصوت

مبدأ التشغيل واضح ومباشر. في النشر المعتمد على SIP، يتم تكوين البوابة على الشبكة وتسجيلها لدى منصة الصوت عبر IP بنفس طريقة أي نقطة نهاية اتصال أخرى. تخصص لها المنصة رقماً داخلياً أو هدف نداء. عندما يتصل المشغل بهذا الهدف، تحمل جلسة SIP دفق الصوت إلى البوابة، والتي تحول الوسائط إلى صوت تناظري.

يظل مكبر الصوت مسؤولاً عن تضخيم القدرة وتوزيع السماعات. البوابة مسؤولة عن الوصول إلى الشبكة، ومعالجة المكالمات، وتحويل الصوت. من المهم الحفاظ على هذه الأدوار منفصلة: يجب أن يغذي خرج البوابة بمستوى الخط عادةً مدخل AUX أو LINE IN أو ما يعادله على مكبر الصوت، وليس مخرج سماعة عالي الجهد.

بنية تحديث عملية

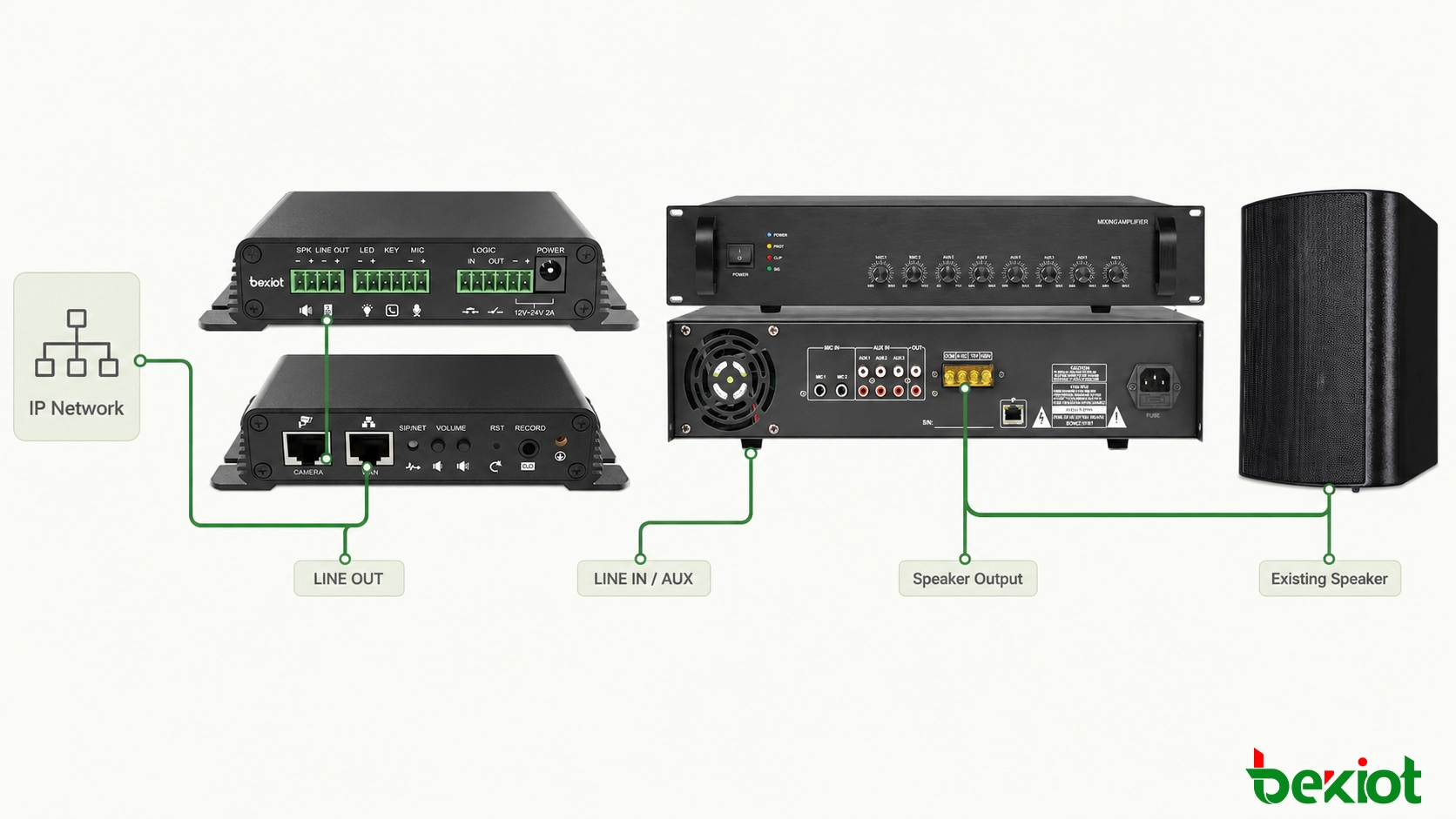

يحتاج تركيب منطقة واحدة أساسي إلى ثلاث وصلات: إيثرنت إلى شبكة الاتصالات، وتغذية كهربائية للبوابة إذا لم تكن مدعومة عبر الشبكة، وصوت تناظري من البوابة إلى مكبر الصوت. يعتمد كابل الصوت المادي على الواجهات المتاحة. على سبيل المثال، يمكن توصيل بوابة ذات مخرج خط على شكل محطة طرفية بمدخل RCA أو مدخل متوازن لمكبر الصوت باستخدام كابل موصول بشكل صحيح.

قبل صنع ذلك الكابل، تأكد مما إذا كان مدخل مكبر الصوت متوازناً أم غير متوازن، ومستوى الإدخال الاسمي، وترتيب التأريض. يمكن أن يتسبب تخصيص الدبابيس الخاطئ في انخفاض الصوت، أو الطنين، أو التشويه، أو فقدان إحدى قنوات الصوت. يُنصح باستخدام كابل محمي واستراتيجية تأريض نظيفة حول حوامل المعدات والمناطق الصناعية المزدحمة بالضوضاء الكهربائية.

ثلاثة نماذج نشر شائعة

مكبر صوت واحد، وجهة نداء واحدة. هذا هو أبسط نموذج. تغذي بوابة واحدة مدخلاً واحداً لمكبر الصوت، وتعرض المنصة شبكة السماعات بأكملها كوجهة واحدة. يناسب هذا مستودعاً صغيراً، أو متجراً، أو طابقاً مكتبياً، أو مبنى مستقلاً حيث يجب أن تصل كل إعلانات إلى نفس المنطقة. مهام التصميم الرئيسية هي تسجيل نقطة النهاية، ومطابقة مستوى الصوت، واسم داخلي واضح.

مصفوفة PA مركزية مع عدة مناطق. قد تحتوي المواقع الأكبر بالفعل على مصفوفة، أو محدد مناطق، أو حامل مكبرات صوت متعدد القنوات. توفر البوابة البرنامج الصوتي، بينما يحدد وحدة تحكم PA أين يتم إرسال ذلك البرنامج. يمكن إجراء اختيار المنطقة يدوياً على حامل PA، أو عبر نقاط تحكم، أو عبر واجهة مدعومة. يحتفظ هذا النموذج بمنطق المناطق الحالي ولكنه يتطلب تنسيقاً دقيقاً بين جلسة الصوت وإجراء التحكم بالمنطقة.

بوابات موزعة عبر عدة مواقع. يمكن لمنظمة حرم جامعي أو متعدد المواقع وضع بوابة بجانب مكبر الصوت في كل مبنى أو مرفق بعيد. تسجل جميع نقاط النهاية في المنصة المركزية، مما يعطي غرفة التحكم وجهات مسماة بشكل فردي ومجموعات على مستوى الموقع. يمكن أن يؤدي تقليل مسار الصوت التناظري إلى تقليل الضوضاء، بينما تنقل شبكة IP المكالمة عبر المسافة الأطول. يجب مراعاة مرونة WAN، والنسخ الاحتياطي للطاقة المحلية، وتأثير تعطل المنصة المركزية لكل موقع.

التعامل مع أكثر من منطقة بث واحدة

يعتمد تصميم المنطقة على وحدة تحكم PA الحالية. قد يستخدم المشروع نقطة نهاية بوابة مخصصة لكل منطقة تناظرية مستقلة، أو يغذي بوابة واحدة في مصفوفة PA تختار المناطق بالفعل. حيثما يقبل جهاز التحكم المركب إغلاق التلامس، يمكن استخدام نقاط الإدخال/الإخراج للبوابة أو واجهة مرحل خارجية لتنسيق الصوت مع اختيار المنطقة. يجب الاتفاق على منطق النداء قبل تخصيص الأجهزة؛ وإلا، قد يترك تحديث بسيط ظاهرياً المشغلين بأسماء وجهات غير واضحة أو إعلانات لجميع المناطق غير متوقعة.

يجب أن تستخدم خطة الطلب أسماء تشغيلية بدلاً من تسميات المعدات. “ورشة الشرق”، “مبنى الإدارة”، و“جميع مناطق الإنتاج” أسهل لفهمها من قبل مرسل الاتصال من أرقام التمديد للبوابة. يمكن للأذونات بعد ذلك منع المستخدمين العاديين من الوصول إلى مجموعات حساسة أو على مستوى الموقع. إذا كان بإمكان عدة مستخدمين الاتصال بنفس المنطقة، يحتاج النظام أيضاً إلى سياسة ازدحام محددة: رفض المكالمة الثانية، أو وضعها في قائمة الانتظار، أو السماح لمصدر ذي أولوية أعلى بمقاطعة الإعلان الحالي.

يجب تصميم معالجة الأولوية عبر المسار الكامل. إن منح وحدة تحكم الطوارئ أولوية أعلى على منصة IP ليس كافياً إذا استمر مكبر الصوت التناظري في تشغيل مصدر محلي آخر. يجب أن يوفر مكبر الصوت أو مصفوفة PA مدخل أولوية مناسب، أو تلامس كتم، أو طريقة تحكم. يجب أن يؤكد اختبار التشغيل أن المصدر المختار عالي الأولوية يسيطر، وأن الصوت منخفض الأولوية يتم كتمه كما هو مقصود، وأن تعود العملية العادية بعد انتهاء الرسالة العاجلة.

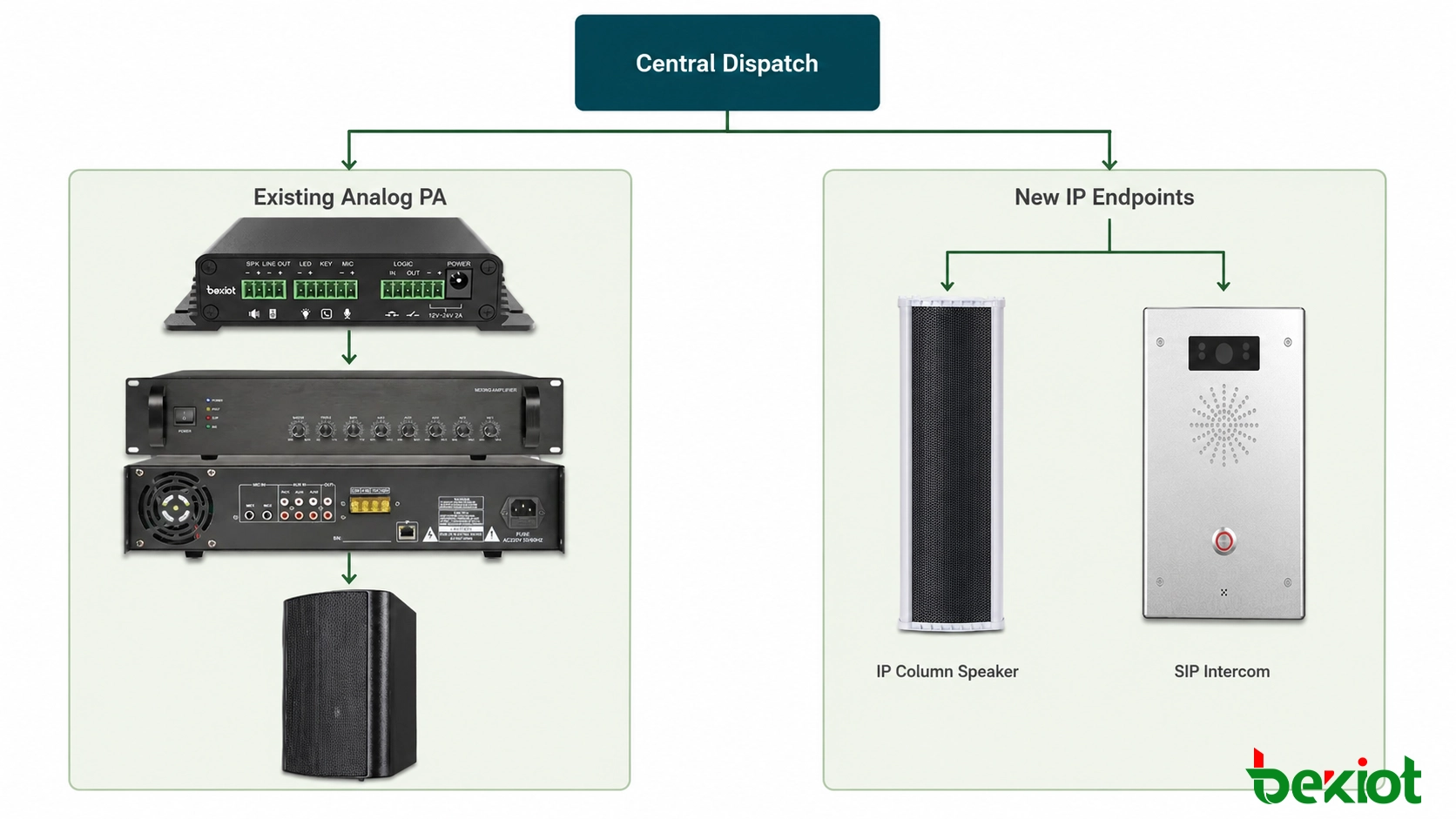

تشغيل نقاط النهاية التناظرية و IP معاً

لا يمنع التحديث المزيد من التحديثات المستقبلية. يمكن أن تبقى المناطق التناظرية الحالية خلف البوابات، بينما تستخدم المباني الجديدة أو المناطق البعيدة مكبرات صوت IP وأطراف الاتصال الداخلي. يمكن تجميع كلا النوعين من نقاط النهاية على مستوى المنصة عندما يدعم النظام المختار مجموعات النداء. يسمح هذا النهج المرحلي بالتوسع دون إجبار تحويل شامل للموقع في يوم واحد.

يجب اختبار المجموعات المختلطة من حيث التوقيت وكذلك التغطية. قد لا تبدأ مكبرات الصوت الشبكية ومسار مكبر الصوت التناظري في التشغيل في نفس اللحظة بالضبط. غالباً ما يكون الاختلاف الصغير مقبولاً عندما تكون المناطق منفصلة مادياً، لكنه يمكن أن يخلق صدى مسموع حيث تتداخل مناطق التغطية. في الأماكن الصوتية المشتركة، قد يكون من الضروري محاذاة التأخير أو تجميع مناطق مختلف.

التكامل الاختياري للتحكم والأحداث

تحتاج بعض المشاريع إلى أكثر من مجرد مسار صوتي مباشر. يمكن أن يسمح مدخل التلامس الجاف لزر أو لوحة إنذار أو إشارة آلة بطلب إجراء محدد مسبقاً. قد يقوم مخرج التلامس بتشغيل منارة تحذير، أو تمكين مدخل مكبر الصوت، أو إرسال إشارة إلى وحدة تحكم أخرى. يجب التعامل مع هذه الوظائف كمنطق تحكم صريح، وليس كافتراضات مبنية على وجود طرف إدخال/إخراج.

لكل حدث، وثق مصدر الإثارة، ومناطق الوجهة، والمحتوى الصوتي، والأولوية، وحالة إعادة الضبط، والسلوك المتوقع بعد انقطاع الشبكة أو الطاقة. إذا تم استخدام رسائل مسجلة، حدد مكان تخزين الملف الصوتي والجهاز المسؤول عن التشغيل. الملكية الواضحة تمنع مشكلة التشغيل الشائعة حيث يتم تكوين منصة الصوت والبوابة ووحدة تحكم PA بشكل صحيح كل على حدة لكن التسلسل الآلي الكامل لا يعمل.

قائمة التحقق للتركيب والتشغيل

تعتمد النتائج الجيدة على عملية مسح الموقع والتشغيل أكثر من عدد الأجهزة. يحافظ التسلسل التالي على فحص الشبكة والصوت والعمليات منفصلة بما يكفي لتحديد الأعطال بسرعة.

1. مسح معدات PA المثبتة. سجل أنواع مدخلات مكبر الصوت، وأدوات التحكم في المناطق، وحمل السماعات، والميكروفونات المحلية، ومدخلات الأولوية، وأي واجهات إنذار حريق أو إخلاء.

2. تحديد من يمكنه النداء في أي منطقة. أنشئ أسماء داخلية واضحة، ومجموعات نداء، وأذونات لمرسلي الاتصال والهواتف والمستخدمين المحمولين.

3. تجهيز الشبكة. خصص العنونة، وسياسة VLAN الصوتية، وقواعد جودة الخدمة، ومسارات جدار الحماية المناسبة للمنصة. يجب اختبار المواقع البعيدة عبر شبكة WAN الفعلية وليس فقط على منضدة الاختبار.

4. تسجيل نقطة النهاية والتحقق منها. تأكد من أن البوابة تظل متصلة، وتستقبل المكالمات من الأجهزة المصرح لها، وتحرر كل جلسة بشكل صحيح.

5. توصيل مسار الصوت. استخدم الكابل الصحيح من طرف إلى طرف، أو من طرف إلى RCA، أو الكابل المتوازن لمدخل مكبر الصوت. لا تقم بتوصيل مخرج الخط بدائرة بمستوى سماعة.

6. ضبط الكسب على مراحل. ابدأ بمستويات خرج ومكبر صوت متحفظة، ثم ارفعها مع التحقق من الوضوح، والتشويه، والطنين الخلفي، والتغذية المرتدة الصوتية.

7. اختبار حالات التشغيل الفعلية. تحقق من المناطق الفردية، ومجموعات النداء الشامل، وظروف الازدحام، وإنهاء المكالمة، والمحتوى المجدول، واستعادة الطاقة، وسلوك أي ميكروفون احتياطي محلي.

اختبار الوضوح، وليس فقط مستوى الصوت

البث العالي ليس بالضرورة بثاً واضحاً. يجب أن يستخدم التشغيل رسالة اختبار منطوقة متسقة وتقييم كل منطقة ممثلة مع وجود ضوضاء الخلفية العادية. استمع إلى الحروف الساكنة المقطوعة، والجهير الزائد، والطنين، والتغذية المرتدة، والفروق الكبيرة بين المناطق. إذا تم دفع مدخل مكبر الصوت بقوة زائدة، فإن خفض مستوى صوت السماعة لن يزيل التشويه الذي حدث بالفعل في وقت سابق من سلسلة الإشارة.

يجب ضبط كسب الصوت من المصدر إلى الوجهة: مستوى ميكروفون المشغل، ومستوى وسائط المنصة، ومخرج خط البوابة، ومدخل مكبر الصوت أو المستوى الرئيسي. غيّر مرحلة واحدة في كل مرة وسجل الإعدادات المقبولة. يوفر هذا خط أساس قابل للتكرار في حالة استبدال المعدات أو إذا أبلغت زيارة صيانة لاحقة أن الإعلانات أصبحت أكثر هدوءاً أو مشوهة.

تضمين فحوصات الشبكة والأمان

نظراً لأن النداء يصبح خدمة شبكية، فإن أمان نقطة النهاية هو جزء من التصميم الصوتي. استبدل بيانات الاعتماد الافتراضية، وقيد الوصول الإداري، وحافظ على تزامن الوقت، وانسخ الإعداد النهائي احتياطياً. ضع أجهزة الصوت في قطاع شبكي مناسب واسمح فقط بمسارات الإشارات والوسائط والإدارة التي يتطلبها النظام. لا ينبغي تعريض نقطة نداء مباشرة للإنترنت العام لمجرد تبسيط الوصول عن بعد.

يجب التحقق من إعدادات جودة الخدمة من طرف إلى طرف، خاصة عبر وصلات WAN المشتركة. يمكن أن يحول فقدان الحزم، أو التذبذب، أو التوجيه غير المستقر المكالمة الناجحة إلى إعلان غير مفهوم. يجب أن يتضمن اختبار القبول مكالمات أثناء حمل الشبكة الواقعي، وليس فقط عندما يكون الموقع هادئاً. بالنسبة للمرافق البعيدة، اختبر الاسترداد بعد فقدان الرابط وتأكد من بقاء النداء المحلي متاحاً عندما لا يمكن الوصول إلى المنصة المركزية.

أين يناسب هذا النهج أكثر

يعمل التكامل المعتمد على البوابة بشكل جيد في المصانع والمستودعات والمدارس والمستشفيات والمجمعات المكتبية ومرافق النقل ومواقع البيع بالتجزئة ومواقع المرافق حيث تغطي شبكة PA تناظرية بالفعل المناطق المطلوبة. كما أنه مفيد في المشاريع متعددة المواقع: يمكن لفريق الاتصال المركزي الوصول إلى مكبرات الصوت البعيدة عبر شبكة IP، وفقاً لتصميم الأمان وعرض النطاق الترددي والمرونة للموقع.

• التصنيع والخدمات اللوجستية: ربط قاعات الإنتاج ومناطق التحميل والمستودعات بمكتب الاتصال المركزي مع الاحتفاظ بمكبرات الصوت البوقية عالية القدرة المصممة للبيئات الصاخبة.

• المدارس والمجمعات التجارية: السماح للمكاتب المصرح لها بالاتصال بالمباني الفردية أو المناطق المشتركة، مع إدارة المحتوى المجدول والإعلانات الروتينية مركزياً.

• المستشفيات ومرافق الرعاية: دمج مناطق النداء العامة دون إزعاج دوائر مكبرات الصوت في الأجنحة الحالية، مع مراعاة الخصوصية والأولوية والمتطلبات التشغيلية المحلية.

• مرافق النقل والمرافق العامة: توسيع إعلانات غرفة التحكم لتشمل مكبرات الصوت القديمة في الصالات أو المنصات أو مناطق وقوف السيارات وإضافة نقاط نهاية IP خلال التوسع اللاحق.

• المرافق والمواقع البعيدة: توفير وصول مركزي إلى المحطات الفرعية أو مرافق المياه أو المواقع غير المراقبة مع الحفاظ على ميكروفون محلي أو مسار احتياطي آخر.

يكون النهج أقل ملاءمة عندما تكون أسلاك مكبر الصوت الحالية أو السماعات غير موثوقة، أو عندما تكون المراقبة الدقيقة لكل سماعة إلزامية، أو عندما يجب أن يفي نظام الصوت الطارئ المطلوب بمعايير لم تصمم معدات PA المثبتة لتلبيتها. في تلك الحالات، قد تظل البوابة جزءاً من الحل، لكنها لا يمكنها تعويض الأجهزة الميدانية غير المناسبة أو استبدال تصميم السلامة الحياتية الممتثل.

لذلك، يجب أن يتضمن التحديث المرحلي حداً للاستبدال. يمكن دمج المناطق الصالحة للخدمة أولاً، بينما يتم جدولة تجديد الأقسام التالفة أو غير الممتثلة. يمكن إدخال مكبرات صوت IP جديدة حيث توفر مراقبة نقطة نهاية فردية، أو تقسيم مرن، أو توسع أسهل فائدة تشغيلية واضحة. هذا يتجنب معاملة "التناظري" و"IP" كقرار كل أو لا شيء ويمنح المشروع مسار هجرة متحكم فيه.

بالنسبة لمعظم مشاريع التحديث، فإن أفضل خطوة أولى ليست اختيار جهاز. بل هي رسم مسار الإشارة الحالي وهيكل المنطقة وسير عمل المشغل. بمجرد أن تصبح هذه العناصر الثلاثة واضحة، يمكن وضع البوابة في الحدود الصحيحة بين الاتصال الشبكي والتضخيم التناظري، مع خطة اختبار تعكس كيف سيستخدم الموقع النظام فعلياً.
