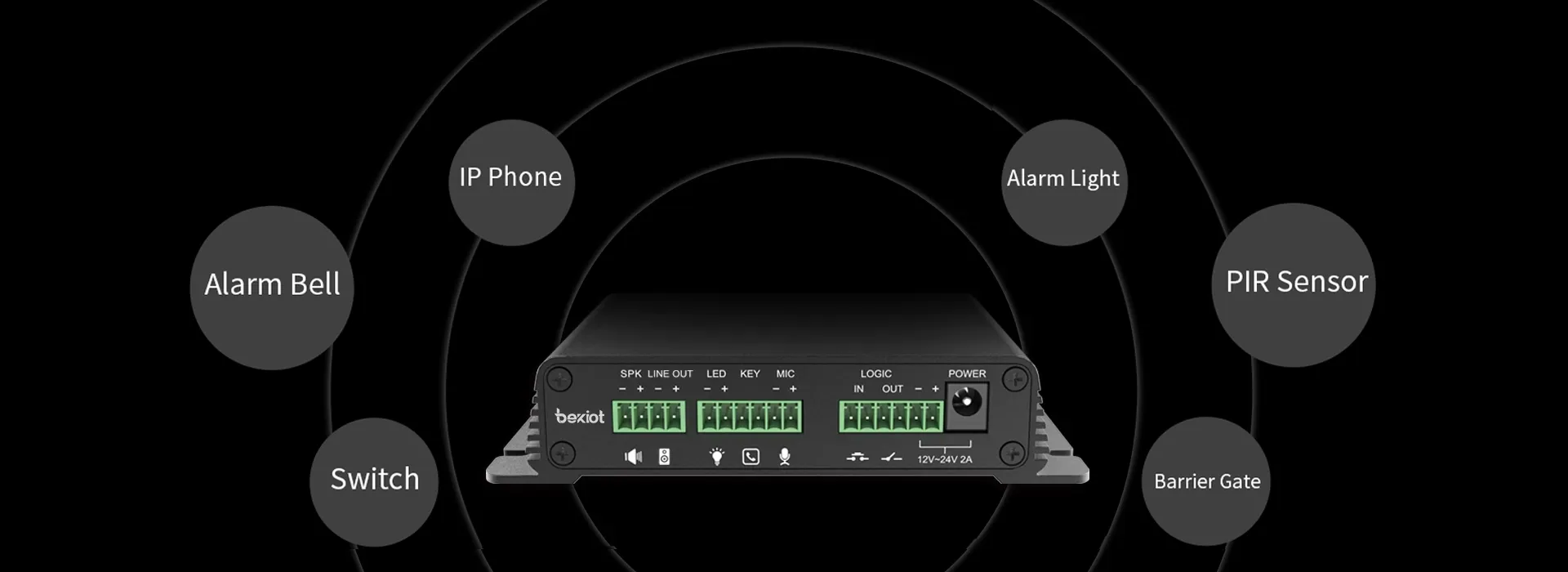

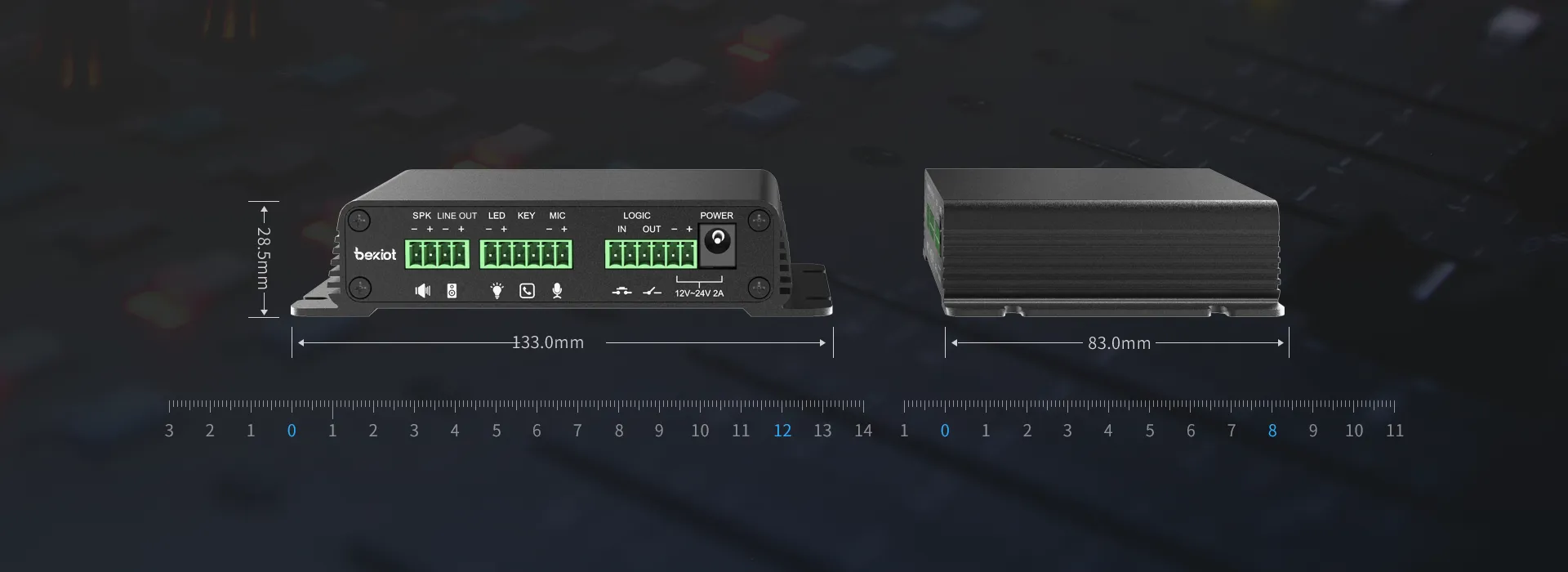

BECKE BK-DAB-PA2S عبارة عن بوابة اتصال داخلي وبث SIP. يستخدم بروتوكولات IP / RTP / RTSP القياسية لنقل دفق الوسائط. دمج واجهات وظيفية متعددة - البث ، والتقاط الصوت ، والتسجيل ، والاتصال الداخلي ، والفيديو ، والأمن - يحقق وظائف عملية مثل الاتصال الداخلي للصوت والفيديو ، والعنوان العام ، ومشغل الأمان عن طريق توصيل الأجهزة الطرفية الخارجية. يتكيف مع بيئات التشغيل المختلفة ويدعم النشر السريع للجهاز. تتميز الوحدة بحجم صغير ، وهي مناسبة لتكامل DIY في مختلف الحلول المخصصة.

خلفية الصناعة والمتطلبات

تعتبر بيئة الإنتاج في صناعة البترول والكيماويات شديدة الخطورة والتعقيد ، وتشمل المواد القابلة للاشتعال والمتفجرة والسامة وظروف التشغيل عالية الضوضاء. في هذا السياق ، يعد نظام الاتصال الموثوق أمرًا بالغ الأهمية لضمان سلامة الموظفين وكفاءة الإنتاج.

من ناحية ، يجب على الشركات الامتثال لمواصفات السلامة الصارمة والمتطلبات التنظيمية. على سبيل المثال ، يفرض معيار اتصالات المخاطر OSHA وضع العلامات وصحائف بيانات السلامة (SDS) لجميع المواد الكيميائية الخطرة ، بالإضافة إلى تدريب الموظفين. من ناحية أخرى ، غالبًا ما تكون طرق الاتصال التقليدية محدودة في المناطق عالية الخطورة (المصافي ، المصانع الكيماوية ، حقول النفط والغاز ، إلخ) ، مما يتطلب معدات اتصال مخصصة مقاومة للانفجار.

المتطلبات الأساسية لأنظمة الاتصالات في صناعة البتروكيماويات

• السلامة ضد الانفجار: يجب أن تحمل المعدات شهادات مقاومة للانفجار (ATEX / IECEx ، إلخ) لتجنب الشرر أو ارتفاع درجة الحرارة الذي قد يؤدي إلى وقوع حوادث في بيئات الغاز أو الغبار المتفجرة.


• الموثوقية العالية: التشغيل المستقر في الظروف القاسية - درجة الحرارة العالية / المنخفضة ، الرطوبة ، الغازات المسببة للتآكل ، الغبار - مع آليات التكرار واستعادة الأعطال لمنع انقطاع الاتصالات ومخاطر السلامة.


• مقاومة عالية للضوضاء: تتميز المواقع الصناعية بضوضاء ميكانيكية عالية الديسيبل ؛ يجب أن تتضمن معدات الاتصال وظائف تقليل الضوضاء ومكبر الصوت لضمان وضوح الصوت بوضوح.


• الاستجابة في الوقت الحقيقي: دعم الاتصال بلمسة واحدة ، والبث المنطقة ، وغيرها من المهام لضمان تسليم الأوامر السريعة والاتصالات الموظفين في الوقت المناسب أثناء حالات الطوارئ.


• تكامل النظام: التفاعل مع أنظمة المصنع الأخرى (إنذار الحريق ، الدوائر التلفزيونية المغلقة الصناعية ، هواتف الإرسال ، إلخ) للقيادة الموحدة والإرسال.


• الامتثال التنظيمي: تلبية المعايير الوطنية والصناعية (ATEX 2014/34 / EU ، سلسلة IEC 60079 ، GB 3836 ، إلخ) ومواصفات السلامة لضمان الامتثال القانوني الكامل.


باختصار ، تتطلب صناعة البتروكيماويات نظام اتصال داخلي مكبر صوت هاتفي آمن وموثوق وفعال لتلبية كل من إرسال الإنتاج اليومي وقيادة الطوارئ.

تصميم بنية النظام

لتلبية المتطلبات المذكورة أعلاه ، يعتمد نظام الاتصال الداخلي بمكبر الصوت عبر الهاتف عادةً بنية موزعة ، تتكون من ثلاثة أجزاء أساسية: مضيف التحكم المركزي ، والمحطات الطرفية الميدانية ، وشبكة النقل.

مضيف التحكم (مضيف الإرسال)

بصفته جوهر النظام ، يتم تثبيت مضيف التحكم عادةً في غرفة التحكم المركزية ، حيث يقوم بإدارة وإرسال النظام بأكمله. يتضمن بشكل عام خادم صوت IP أو مفتاح إرسال ، يدعم التوصيل البيني مع شبكة الهاتف العامة التبديلية (PSTN) أو شبكة VoIP لتحقيق الاتصال الداخلي الداخلي والتكامل الهاتفي الخارجي.

يراقب مضيف التحكم حالة جميع المحطات الميدانية ويوفر برنامج وحدة تحكم الإرسال للمشغلين لإجراء مكالمات جماعية والبث والتسجيل والعمليات الأخرى.

الأجهزة الطرفية الميدانية

يتم نشر محطات الهاتف / الاتصال الداخلي المقاومة للانفجار في مناطق العمليات ومزارع الخزانات والأرصفة والطرق وغيرها من المناطق في الموقع:

• هواتف الاتصال الداخلي المقاومة للانفجار: محطات ثابتة في الموقع ، معظمها بدون استخدام اليدين مع مكبر صوت وميكروفون ، تدعم المكالمات بلمسة واحدة إلى غرفة التحكم أو ملحقات أخرى. تقع في حاوية مقاومة للحريق (ألمنيوم مصبوب أو فولاذ مقاوم للصدأ) ، فهي تصل إلى حماية دخول IP65 / IP66 ، وهي مقاومة للغبار ومقاومة للماء ، ومعتمدة من ATEX / IECEx للاستخدام في المنطقة الخطرة 1 / 2. تدمج بعض الطرز صفارات الإنذار أو واجهات الإنذار للتنبيهات الصوتية والمرئية أثناء حالات الطوارئ.


• مكبرات الصوت المقاومة للانفجار: مثبتة في مناطق العمليات أو المناطق المفتوحة للخطاب العام وأجهزة الإنذار. يضمن التصميم الاتجاهي عالي الطاقة إشارات صوت وإنذار واضحة في البيئات الصاخبة. كما أنها تتوافق مع معايير الحماية من الانفجار والدخول ويمكن ربطها بهواتف الاتصال الداخلي للبث المخصص.


• الاتصال الداخلي اللاسلكي: يربط النظام أجهزة الراديو الرقمية (TETRA ، DMR trunking) عبر بوابة الكابلات. يمكن للموظفين الميدانيين الذين لديهم أجهزة راديو مقاومة للانفجار التواصل مع محطات الاتصال الداخلي الثابتة ، وتحقيق التقارب السلكي اللاسلكي. تتصل بوابة الكابلات بمضيف التحكم ، مما يسمح للمرسلين بالاتصال بأي مستخدم / مجموعة لاسلكية والعكس صحيح.


شبكة الإرسال

يجمع رابط الاتصال بين الإرسال السلكي واللاسلكي:

• الشبكة السلكية: يتم توصيل محطات الاتصال الداخلي ومضيف التحكم عبر شبكة إيثرنت صناعية أو ناقل اتصال داخلي مخصص. تقوم أنظمة الاتصال الداخلي IP بنقل الحزم الصوتية عبر Ethernet ، باستخدام الشبكات الصناعية القائمة للشبكات لمسافات طويلة ومرنة. تُستخدم وصلات الألياف البصرية لمناطق العمليات البعيدة لضمان عرض النطاق الترددي وأداء مكافحة التداخل. قد تستخدم الأنظمة التقليدية حافلات صوتية ذات سلكين ، ولكنها توفر قابلية أقل للتوسع ومناعة للضوضاء مقارنة بحلول IP.


• الوصول اللاسلكي: يتم استخدام الاتصالات اللاسلكية التكميلية في المصانع الكبيرة أو العمليات المتنقلة ، مثل شبكات الشبكات اللاسلكية أو شبكات 4G / 5G الصناعية الخاصة للهواتف المحمولة المقاومة للانفجار وأجهزة الاتصال الداخلي اللاسلكية. تدعم Mesh التنظيم الذاتي والتغطية الزائدة عن الحاجة للمناطق الواسعة ؛ توفر شبكات 5G الخاصة اتصالات عالية السرعة وزمن انتقال منخفض واتصالات ضخمة لمكالمات الفيديو عالية الدقة. تربط روابط الاتصالات عبر الأقمار الصناعية محطات الآبار البعيدة أو المنصات البحرية بغرفة التحكم للاتصال الموثوق به لمسافات طويلة.


الهيكل بأكمله معياري وقابل للتطوير. يدعم مضيف التحكم التتالي لمزيد من المحطات الطرفية ؛ يمكن للشبكات الميدانية استخدام طوبولوجيا الحلقة لتحسين الموثوقية (لا يؤثر فشل النقطة الواحدة على الشبكة بأكملها).

يدعم النظام أيضًا التكامل مع أنظمة الطرف الثالث:

• الارتباط بأنظمة إنذار الحريق لتشغيل إشعارات البث تلقائيًا عند اكتشاف الحريق ؛


• تكامل مع المراقبة بالفيديو لتغذية الكاميرا المنبثقة تلقائيًا عند حدوث إنذار.


تعمل هذه البنية المتكاملة على تحسين كفاءة الاستجابة للطوارئ وإدارة المصنع بشكل عام.
