اتصالات خطوط الطاقة، ويُشار إليها غالباً بالاختصار PLC، هي تقنية تنقل البيانات عبر خطوط الكهرباء. وبدلاً من مد كابل اتصال مستقل لكل جهاز، تسمح بانتقال إشارات محددة عبر الأسلاك التي تحمل الطاقة أصلاً. لذلك تُستخدم في المنازل والمباني والمصانع وشبكات المرافق والعدادات الذكية وإنارة الشوارع وإدارة الطاقة وشبكات الأتمتة.
الفكرة الأساسية هي أن الطاقة والبيانات يمكن أن تتشاركا الموصل نفسه عندما تعملان في نطاقات تردد مختلفة ويتم الفصل بينهما بوسائل اقتران وترشيح وتضمين ومعالجة إشارة مناسبة. عملياً، تعتمد موثوقية PLC على البيئة الكهربائية وجودة الأسلاك ومستوى الضوضاء والمسافة وطريقة الاقتران ونطاق التردد والقيود التنظيمية وأنواع الأجهزة المتصلة بالشبكة.
استخدام الأسلاك الكهربائية كمسار للبيانات
صُممت الأسلاك الكهربائية أصلاً لتوزيع الطاقة وليس لنقل البيانات. لذلك تختلف PLC عن Ethernet والألياف والكابل المحوري وأسلاك التحكم المخصصة. فقد تكون بيئة خط الطاقة كثيرة الضوضاء ومتفرعة وغير منتظمة وتتأثر بالأحمال المتصلة مثل الثلاجات ومحركات السرعة والشواحن والمخفتات والعواكس ومزودات الطاقة النبضية.
لإتاحة الاتصال، يحقن نظام PLC إشارة حاملة مضبوطة في خط الطاقة. يستمع المستقبل لهذه الإشارة ويفصلها عن موجة الطاقة ويفك تضمين البيانات ويصحح الأخطاء عند الإمكان. وقد تكون السرعة منخفضة لكنها قوية لإشارات التحكم، أو أعلى لاستخدامات الشبكات العريضة داخل المبنى.
لذلك تُقسم PLC غالباً إلى فئتين: النطاق الضيق والنطاق العريض. يركز النطاق الضيق على المدى الطويل ومعدل البيانات المنخفض والقدرة العالية على تحمل بيئات المرافق أو الصناعة. أما النطاق العريض فيركز على السرعة الأعلى لمسافات أقصر مثل الشبكات المنزلية أو الاتصال داخل المباني.
تدفق الإشارة الأساسي
الاقتران بخط الطاقة
الخطوة الأولى هي اقتران إشارة الاتصال بالموصل الكهربائي. تقوم دائرة الاقتران بحقن إشارات البيانات مع حماية إلكترونيات الاتصال من جهد الشبكة الخطير. وقد تشمل مكثفات ومحولات ومرشحات ومكونات عزل وحماية من زيادة الجهد وعناصر مطابقة الممانعة.
الاقتران الجيد ضروري لأن الجهاز يجب أن يرسل ويستقبل من دون المساس بالسلامة الكهربائية. وفي أنظمة المرافق أو الصناعة قد يحتاج التصميم أيضاً إلى تحمل اندفاعات الجهد وتبديل الأحمال وفروق التأريض والظروف البيئية القاسية.
التضمين والترميز
تستخدم مودمات PLC التضمين لترميز المعلومات الرقمية على إشارة حاملة. وقد تستخدم الأنظمة OFDM أو الطيف المنتشر أو FSK أو PSK أو غيرها وفق نطاق التردد ومتطلبات التطبيق.
لأن خطوط الطاقة قد تحتوي على ضوضاء قوية وممانعة متغيرة، تستخدم أنظمة كثيرة تصحيح الأخطاء والتشابك والتضمين التكيفي وآليات الإعادة التلقائية. تساعد هذه الأساليب على تحسين الموثوقية عندما يصبح القناة غير مستقرة.
الإرسال عبر شبكة الأسلاك
بعد التضمين تنتقل الإشارة عبر خط الطاقة. وقد تمر عبر دوائر فرعية ولوحات توزيع ومحولات وموصلات وقواطع وعدادات أو وحدات اقتران. يمكن لكل عنصر أن يضعف الإشارة أو يعكسها أو يشوهها أو يحجب جزءاً منها.
في شبكة منزلية بسيطة قد يكون المسار قصيراً وسهل الإدارة نسبياً. أما في شبكة توزيع المرافق فقد يكون المسار طويلاً ويتأثر بالمحولات وتغير الأحمال وظروف الخطوط الخارجية.
الاستقبال ومعالجة الأخطاء
يستخرج المستقبل إشارة الاتصال من الأسلاك الكهربائية ويحولها مرة أخرى إلى بيانات رقمية. ويجب أن يميز البيانات المفيدة عن تردد الشبكة والتوافقيات والضوضاء العابرة والتداخل الصادر من معدات أخرى.
إذا حدثت أخطاء، فقد يستخدم النظام إعادة الإرسال أو التصحيح الأمامي للأخطاء أو تقدير القناة أو التحكم التكيفي في المعدل. الهدف ليس دائماً أعلى سرعة؛ ففي تطبيقات الشبكة الذكية والتحكم تكون الاستمرارية أهم من السعة العالية.

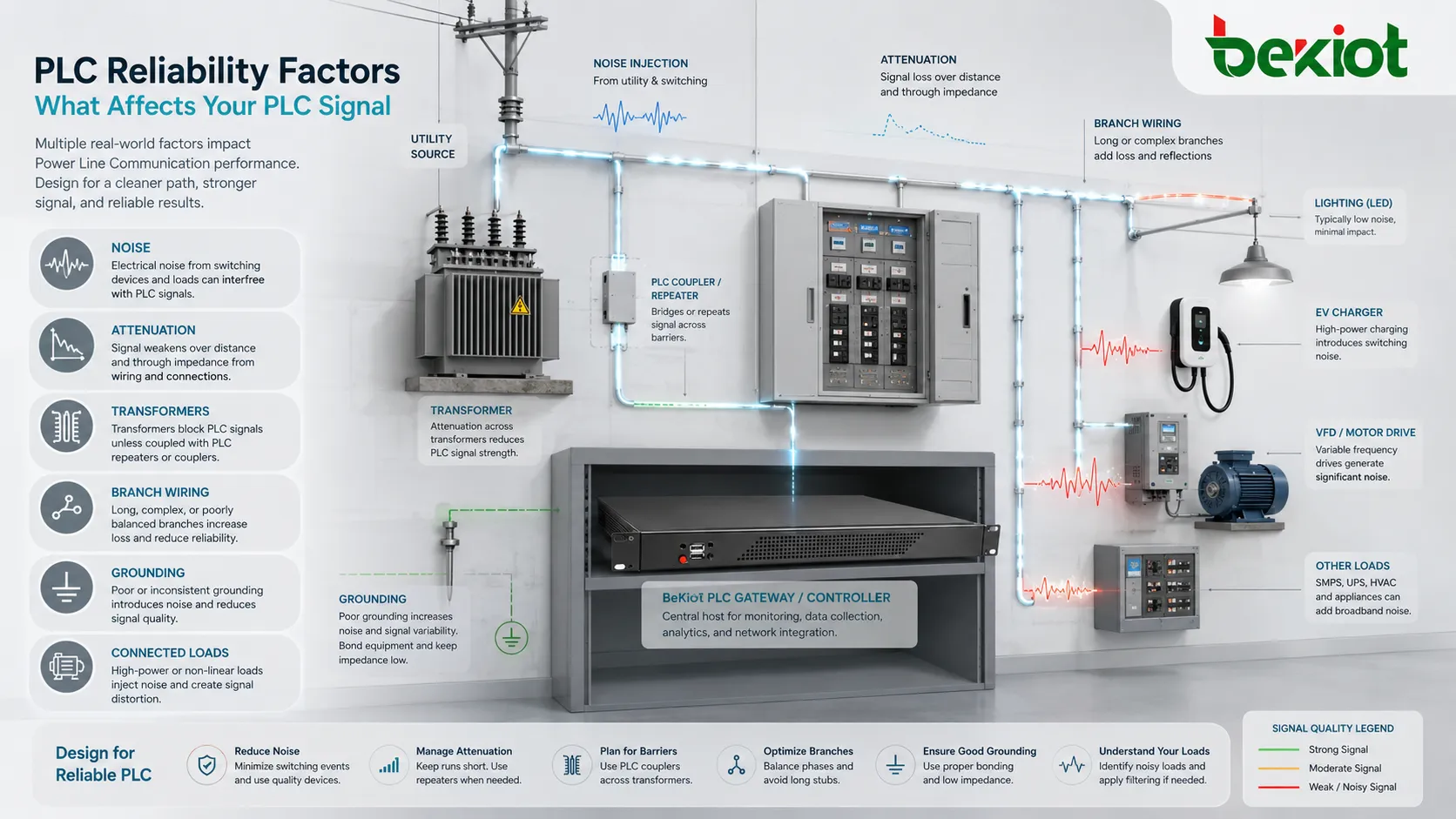

تعتمد الموثوقية على البيئة الكهربائية
تتأثر موثوقية PLC بقوة بشبكة الطاقة نفسها. بخلاف كابل اتصال مخصص، يمكن لخط الطاقة أن يغير سلوكه خلال اليوم مع تشغيل الأحمال وإيقافها. قد تكون القناة نظيفة في ساعة وصاخبة في أخرى، لذلك يكون التخطيط والاختبار مهمين قبل الاعتماد على PLC في اتصالات حرجة.
تشمل التحديات الشائعة الضوضاء النبضية والضوضاء الموصلة المستمرة والتوهين العالي وفصل الأطوار وحجب المحولات وضعف التأريض والفروع الطويلة والأسلاك القديمة والأطراف المفكوكة وتداخل إلكترونيات القدرة. هذه المشكلات لا توقف الاتصال دائماً لكنها قد تقلل السرعة وتزيد التأخير وتسبب أعطالاً متقطعة.
عادةً تجمع عمليات النشر الموثوقة بين تضمين قوي واقتران مناسب واختيار تردد ملائم ومكررات أو سلوك شبكي متداخل ومرشحات قوية وحماية من زيادة الجهد واختبارات ميدانية. وفي الأنظمة الحرجة يجب مقارنة PLC ببدائل مثل الألياف وEthernet والشبكات اللاسلكية الشبكية والاتصال الخلوي أو كابل التحكم المخصص.
نهج النطاق الضيق والنطاق العريض
أنظمة النطاق الضيق
تعمل PLC ذات النطاق الضيق عند ترددات أقل وتُستخدم كثيراً في المرافق والقياس وإنارة الشوارع والتحكم في المباني والمراقبة الصناعية. وهي توفر عادة معدلات بيانات أقل، لكنها تدعم مسافات أطول وتخترق الشبكات الكهربائية الصعبة بشكل أفضل.
يجعلها ذلك مناسبة لتبادل حزم صغيرة ومعلومات حالة وقراءات عدادات وأوامر تحكم ورسائل أعطال وبيانات مراقبة دورية. الأولوية هنا غالباً للتغطية والاستقرار وليس للسرعة العالية.
أنظمة النطاق العريض
تستخدم PLC ذات النطاق العريض ترددات أعلى وقنوات أوسع لتقديم معدلات بيانات أكبر. وتُستخدم في الشبكات المنزلية وتوزيع الوسائط ومفاهيم النطاق العريض عبر خطوط الطاقة والاتصال داخل المباني عندما يصعب مد كابل شبكة جديد.
قد تكون هذه الأنظمة مريحة، لكن الأداء يعتمد على جودة الأسلاك ومسافة الدائرة ومصادر الضوضاء والاقتران بين الأطوار وعدد الأجهزة التي تشترك في شبكة الطاقة نفسها. وقد يكون الأداء الفعلي أقل بكثير من الحد النظري.
الاتصال الهجين
تجمع بعض الأنظمة PLC مع اللاسلكي أو Ethernet أو الخلوي أو الشبكة الشبكية اللاسلكية RF أو الألياف. يزيد النهج الهجين التغطية والمرونة، فإذا كانت ظروف خط الطاقة ضعيفة في منطقة ما يمكن لمسار اتصال آخر نقل البيانات.
يفيد هذا النهج في الشبكات الذكية والحرم الجامعي والمواقع الصناعية وأتمتة المباني، حيث لا يؤدي وسيط اتصال واحد بالمستوى نفسه في كل مكان.
المعايير الشائعة وعائلات التقنية
| المجال التقني | التركيز المعتاد | الاستخدام الشائع |
|---|---|---|
| IEEE 1901 | اتصال عريض النطاق عبر خطوط الطاقة. | الشبكات المنزلية، توزيع البيانات داخل المباني، الطاقة الذكية وأجهزة خطوط الطاقة عريضة النطاق. |
| ITU-T G.hn | شبكات عالية السرعة عبر الأسلاك المنزلية القائمة، بما في ذلك خطوط الطاقة. | الشبكات السكنية، توزيع النطاق العريض والاتصال متعدد الوسائط. |
| G3-PLC | اتصال OFDM ضيق النطاق لحالات استخدام المرافق والشبكات. | العدادات الذكية، أتمتة التوزيع، إنارة الشوارع ومراقبة الشبكة. |
| PRIME | اتصال خطوط طاقة ضيق النطاق لشبكات القياس الذكي. | بنية القياس المتقدمة واتصالات المرافق. |
| أنظمة التحكم القديمة | إشارات منخفضة المعدل عبر الأسلاك الكهربائية. | تحكم منزلي بسيط، تحكم في الإضاءة، تبديل الأجهزة وأنظمة أتمتة قديمة. |
فوائد النشر
تقليل الكابلات الجديدة
أقوى فائدة عملية هي استخدام الأسلاك الكهربائية الموجودة. في المباني القديمة والشبكات الأرضية وأنظمة إنارة الشوارع والمساحات الداخلية المكتملة، قد يكون مد كابل اتصال جديد مكلفاً أو مزعجاً أو غير عملي.
يمكن أن تقلل PLC أعمال التركيب عندما يكون المسار الكهربائي الموجود مناسباً. وهذا مفيد خصوصاً عندما تكون الأجهزة المتصلة بحاجة إلى الطاقة أصلاً وموزعة على البنية الكهربائية نفسها.
تغطية مادية واسعة
تصل أسلاك الطاقة إلى أماكن كثيرة لا توجد فيها أسلاك اتصال. فالعدادات والمصابيح والخزائن الكهربائية ومحطات الضخ وغرف المعدات والمقابس المنزلية متصلة بالفعل بشبكات الطاقة.
يسمح ذلك لـ PLC بدعم الأجهزة الموزعة من دون نقطة اتصال منفصلة في كل موقع.
مفيد للتحكم منخفض البيانات
لا تحتاج كثير من مهام الأتمتة إلى عرض نطاق كبير. قراءة عداد أو أمر مرحل أو حالة إضاءة أو قيمة طاقة أو إدخال إنذار أو تقرير صحة جهاز قد يحتاج فقط إلى حزم صغيرة.
في هذه الحالات قد يكون رابط PLC منخفض المعدل والقوي أكثر عملية من نظام عالي السرعة يصعب تثبيته على خطوط طويلة أو صاخبة.
ملائم لشبكات الكهرباء والقياس
تشغل مرافق الطاقة الشبكة الكهربائية أصلاً. وتسمح PLC لاتصال البيانات باتباع جزء من هذه البنية، ما يفيد القياس ومراقبة التوزيع والتحكم في الأحمال وأتمتة الشبكة.
ومع ذلك تحتاج المرافق إلى تخطيط دقيق لأن المحولات والمغذيات الطويلة وتغيرات الممانعة ومصادر الضوضاء تؤثر في التغطية.
اتصال مناسب لمشروعات التحديث
تكون PLC جذابة في مشاريع التحديث عندما يصعب فتح الجدران أو حفر الخنادق أو إضافة المواسير. ويمكن أن تقدم خيار اتصال للمباني والحرم وإنارة الشوارع والأنظمة الكهربائية القديمة.
نجاح التحديث يعتمد على الاختبار. قد تحتوي الأسلاك القائمة على وصلات قديمة أو أطوار مختلطة أو أجهزة حماية أو مصادر ضوضاء تؤثر في الأداء.
قيود لا ينبغي تجاهلها
الضوضاء الناتجة عن الأحمال الكهربائية
تحمل خطوط الطاقة أجهزة كثيرة قد تولد ضوضاء. مزودات الطاقة النبضية والمخفتات والمحركات والعواكس والشواحن ومعدات اللحام ومحركات التردد المتغير يمكن أن تشوش إشارات PLC.
تساعد المرشحات وتحسين موضع الأجهزة وعزل مصادر الضوضاء والتضمين القوي، لكن بعض البيئات تبقى صعبة.
مسارات أسلاك يصعب توقعها
قد لا تتبع الأسلاك الكهربائية مساراً نظيفاً من نقطة إلى نقطة. فالفروع واللوحات والأطوار والمحولات والقواطع والدوائر المشتركة قد تخلق مسارات إشارة غير متوقعة.
لذلك قد لا يكون بين مقبسين قريبين مادياً أفضل مسار اتصال، بينما قد يتصل جهازان بعيدان جيداً إذا كان المسار الكهربائي مناسباً.
ضمانات أداء محدودة
يتغير أداء PLC حسب الوقت وحالة الحمل ونطاق التردد وجودة التركيب. قد يعطي الاختبار أثناء التشغيل الأول نتائج جيدة، لكن تغييرات الأجهزة المتصلة لاحقاً قد تقلل الأداء.
في الاتصالات الحرجة يجب التفكير في المراقبة والمسارات الاحتياطية.
قيود تنظيمية وقيود EMC
يجب أن تتعايش إشارات PLC مع أنظمة كهربائية ولاسلكية أخرى. حدود الانبعاث وقيود التردد ومتطلبات التوافق الكهرومغناطيسي تؤثر في قدرة الإرسال واختيار القناة واعتماد المنتج.
ينبغي اختيار المنتجات وفق السوق المستهدف واللوائح المعمول بها. كما يجب أن تراعي التركيبات التداخل مع خدمات الراديو أو المعدات الحساسة.
تكون PLC أكثر موثوقية عندما تُعامل كنظام اتصال يستخدم خطوط الطاقة، لا كاختصار بسيط للتخلص من الكابلات.

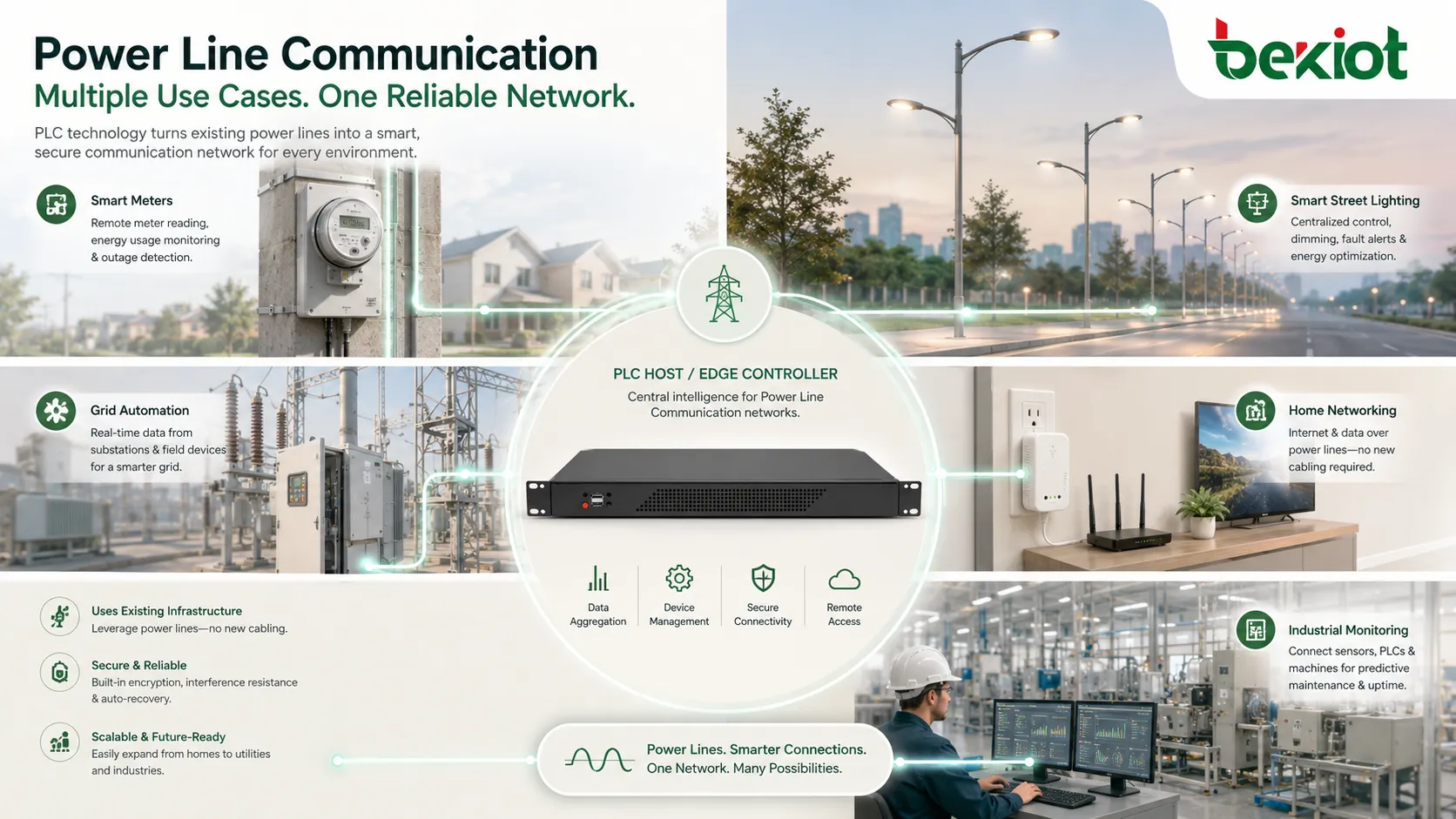

أين يُستخدم عادة
القياس الذكي
تستخدم العدادات الذكية PLC لإرسال بيانات الاستهلاك والحالة وأحداث العبث ورسائل التحكم عبر شبكة التوزيع. وهذا يقلل الحاجة إلى أسلاك اتصال منفصلة عند كل عداد.
تركز تطبيقات القياس عادة على اتصال مستقر منخفض المعدل وتغطية وإدارة جيدة بدلاً من عرض نطاق عال.
أتمتة شبكة الكهرباء
قد تستخدم المرافق PLC لمراقبة المغذيات وإظهار الأعطال والتحكم في الأحمال وأتمتة التوزيع والتبديل عن بعد. تدعم التقنية الاتصال بين أجهزة الحقل وأنظمة التحكم حيث توجد بنية الطاقة.
تخطيط الموثوقية مهم لأن ظروف الشبكة تتغير مع الحمل وعمليات التبديل والطقس وطوبولوجيا الشبكة.
التحكم في إنارة الشوارع
تكون شبكات إنارة الشوارع مناسبة لـ PLC في بعض النشرات لأن المصابيح متصلة أصلاً عبر دوائر الطاقة. ويمكن لـ PLC دعم التعتيم وتقارير الحالة وإنذارات الأعطال والجداول ومراقبة الطاقة.
في شبكات الإنارة الخارجية الكبيرة، يكون تصميم القطاعات وبوابات الخزائن والحماية من زيادة الجهد أموراً مهمة.
شبكات المنازل والمباني
يمكن لمحوّلات خطوط الطاقة توسيع الاتصال الشبكي عبر المقابس الموجودة. يفيد ذلك عندما تكون تغطية Wi-Fi ضعيفة أو عندما لا يكون تركيب Ethernet عملياً.
يعتمد الأداء على عمر الأسلاك وتخطيط الدوائر والمسافة ونوع المقبس وواقيات زيادة الجهد والمشتركات الكهربائية وتداخل الأجهزة المنزلية. غالباً ما تكون المقابس الجدارية المباشرة أفضل من المشتركات المفلترة.
المراقبة الصناعية
تستخدم بعض الأنظمة الصناعية PLC لمراقبة المعدات وجمع بيانات الطاقة والحساسات البعيدة والتحكم منخفض المعدل أو الاتصال بأجهزة الحقل. وقد تكون مفيدة عندما تصل خطوط الطاقة إلى المعدات البعيدة ولا توجد كابلات بيانات.
يتطلب الاستخدام الصناعي تصميماً دقيقاً لـ EMC لأن المحركات والدرايفات والمرحلات والمعدات عالية التيار قد تولد ضوضاء موصلة شديدة.
أتمتة المباني
يمكن أن تستخدم الإضاءة وأنظمة HVAC وإدارة الطاقة وأنظمة الإشغال واللوحات الكهربائية PLC عندما لا تتوفر حافلة اتصال مخصصة. وهذا يدعم أتمتة التحديث من دون إعادة تمديد كبيرة.
يجب اختبار أنظمة المباني حسب المنطقة لأن اللوحات والأطوار والمحولات والضوضاء الكهربائية قد تؤثر في التغطية.
قائمة تصميم لتحقيق نتائج أفضل
ابدأ بتحديد متطلبات التطبيق. تختلف شبكة العدادات الذكية ومحول الإنترنت المنزلي ورابط الحساس الصناعي ونظام التحكم في إنارة الشوارع كثيراً في معدل البيانات والمسافة والتأخير والموثوقية.
افحص البيئة الكهربائية: عمر الأسلاك، ترتيب الأطوار، مواقع المحولات، بنية اللوحات، التأريض، مصادر الضوضاء، حماية زيادة الجهد والأحمال المتصلة. يساعد ذلك على توقع أماكن الاتصال القوي والضعيف.
اختر نوع التقنية الصحيح. غالباً ما تكون أنظمة النطاق الضيق أفضل للمدى الطويل ومعدلات البيانات المنخفضة، بينما تكون أنظمة النطاق العريض أفضل للاتصال السريع داخل المباني. لا تختَر بناءً على السرعة النظرية فقط.
خطط للبوابات والمكررات. قد تتطلب التركيبات الكبيرة مجمعات أو مكررات أو توجيهاً شبكياً أو مقارنات أطوار أو بوابات قطاعية لتحسين التغطية.
اختبر أثناء ظروف التشغيل الحقيقية. يجب فحص الاتصال عند عمل المحركات وتبديل الإنارة وتشغيل الشواحن وعمل العواكس وتغير أحمال المبنى. فالاختبار الهادئ قد لا يكشف التداخل اليومي.
الأمن وحماية البيانات
لأن PLC تستخدم بنية كهربائية مشتركة، يجب التفكير في الأمن منذ البداية. يجب أن تدعم الأجهزة المصادقة والتشفير والتحكم في الوصول والتشغيل الآمن والحماية من الانضمام غير المصرح عند الحاجة.
في أنظمة المرافق والمباني، إدارة هوية الأجهزة مهمة. لا ينبغي لجهاز خبيث أو سيئ التكوين أن ينضم إلى الشبكة ويرسل أوامر تحكم. ويجب التخطيط أيضاً لتحديثات البرمجيات وإدارة المفاتيح.
في الشبكات المنزلية، ينبغي للمستخدمين تمكين التشفير أو الإقران الذي توفره المعدات. يقلل ذلك خطر الوصول غير المقصود عبر مسارات الأسلاك القريبة أو الدوائر المشتركة أو البنية الكهربائية متعددة الوحدات.
المشكلات الشائعة واستكشاف الأعطال
معدل بيانات منخفض
قد ينتج معدل البيانات المنخفض عن المسافة أو الضوضاء أو ضعف جودة المقبس أو فصل الأطوار أو الأسلاك القديمة أو واقيات زيادة الجهد أو كثرة الفروع في مسار الإشارة. قد يحسن نقل الجهاز إلى مقبس آخر أو إضافة مكرر الأداء.
انقطاع الاتصال في أوقات معينة
إذا فشل الاتصال فقط عند عمل معدات معينة، فقد يكون السبب ضوضاء من المحركات أو الشواحن أو المخفتات أو اللحام أو العواكس أو مزودات الطاقة النبضية. يساعد نمط الوقت على تحديد مصدر التداخل.
تعذر إقران الأجهزة
قد ينتج فشل الإقران عن عائلات تقنية مختلفة أو معايير غير متوافقة أو عدم تطابق التشفير أو مسار إشارة ضعيف أو اتصال عبر مشتركات كهربائية مفلترة.
يعمل في غرفة ولا يعمل في أخرى
قد يكون الموقعان على أطوار مختلفة أو مفصولين بلوحة توزيع أو متأثرين بقواطع أو متصلين عبر مسار طويل. قد تكون هناك حاجة إلى اقتران أطوار أو موقع بوابة مختلف.
التداخل مع معدات أخرى
في حالات نادرة، قد تسبب أجهزة PLC غير المطابقة أو سيئة التركيب تداخلاً مع الراديو أو الإلكترونيات الحساسة. استخدم معدات مطابقة ومرشحات صحيحة وممارسات تركيب مناسبة.
الصيانة والموثوقية طويلة المدى
يجب مراقبة شبكات PLC بمرور الوقت. فقد تتغير جودة الاتصال عند إضافة أحمال، تعديل اللوحات، تقادم الأسلاك، فشل واقيات زيادة الجهد أو إدخال معدات جديدة للضوضاء.
في أنظمة المرافق والصناعة، يجب على فرق الصيانة مراجعة مؤشرات جودة الرابط وفقدان الحزم والإعادات وأحداث خروج الأجهزة وسجلات البوابة. وقد يدل التدهور المفاجئ على مصدر ضوضاء جديد أو مشكلة في الأسلاك.
في المباني والمنازل، يجب تجنب نقل المحولات إلى مشتركات مفلترة أو مقابس محملة أكثر من اللازم أو دوائر غير مستقرة. إذا تغير الأداء بعد إضافة جهاز أو شاحن أو مخفت، فيجب اعتباره أثناء التشخيص.
FAQ
هل يمكن أن يعمل PLC عبر أطوار كهربائية مختلفة؟
أحياناً نعم، لكن الأداء قد ينخفض. تتطلب بعض التركيبات مقارنات أطوار أو مكررات أو بوابات لتحسين الاتصال بين الأطوار.
هل يستبدل PLC شبكة Ethernet أو الألياف؟
عادة لا. فهي مفيدة حيث تكون الأسلاك الكهربائية الموجودة ملائمة، لكن Ethernet والألياف غالباً أكثر قابلية للتنبؤ في الشبكات عالية السعة أو الحرجة.
هل تؤثر واقيات زيادة الجهد في الأداء؟
نعم. بعض واقيات زيادة الجهد والمشتركات المفلترة يمكن أن تضعف إشارات PLC. غالباً ما تعمل المقابس الجدارية المباشرة أو المحولات المتوافقة أفضل.
هل PLC آمن بما يكفي لأنظمة المرافق أو المباني؟
يمكن أن تكون آمنة عند استخدام المصادقة والتشفير وإدارة المفاتيح وتهيئة الأجهزة والتحكم في الوصول بشكل صحيح. يعتمد الأمن على التنفيذ والتكوين وليس على الوسط المادي وحده.
ما الذي يجب اختباره قبل النشر؟
اختبر تغطية الإشارة ومعدل البيانات وفقدان الحزم والتأخير والعبور بين الأطوار والضوضاء أثناء الحمل الطبيعي وموقع البوابات وإعدادات الأمن والسلوك أثناء تبديل الطاقة أو بدء تشغيل المعدات.
