في العديد من مشاريع التحكم والإرسال، فإن بيئة الاتصالات الحالية لا تُبنى من نظام واحد فقط. قد يستخدم مركز التحكم منصة إرسال تعمل بنظام SIP، بينما تعتمد الفرق الميدانية على أجهزة راديو محمولة خاصة أو أجهزة راديو يدوية، وقد تستخدم فرق الطوارئ تطبيقات الدفع للتحدث عبر الشبكة العامة (Push-to-Talk) عبر 4G أو 5G. بوابة الراديو عبر بروتوكول الإنترنت (Radio over IP Gateway)، والمعروفة أيضًا باسم بوابة ROIP أو بوابة الراديو أو بوابة الراديو ثنائية الاتجاه، تُستخدم لربط أنظمة الصوت المختلفة هذه في شبكة اتصالات منسقة واحدة.

القيمة الرئيسية لهذا النوع من البوابات هي الربط البيني عبر الأنظمة. باستخدام انفتاحية إشارات SIP والواجهات القياسية من جانب الراديو، يمكن للبوابة ربط منصات التحكم والإرسال بأجهزة الراديو التناظرية، وأنظمة الراديو الرقمية ذات النطاق المتردد، وأجهزة الراديو المتنقلة، وأجهزة الراديو المحمولة، ومنصات الدفع للتحدث عبر الشبكة العامة. في مشاريع التكامل الفعلية، هناك نمطان شائعان بشكل خاص: الربط الصوتي بين منصة الإرسال وقنوات الراديو، والربط في تقنية الدفع للتحدث بين شبكات الراديو الخاصة وأنظمة PoC.

بالنسبة لمخططي الأنظمة، لا ينبغي النظر إلى البوابة على أنها مجرد محول إشارات. بل هي أيضًا عقدة رئيسية تؤثر على كفاءة الإرسال، وسرعة الاستجابة للطوارئ، وانضباط الاتصال الجماعي، وجودة الصوت، وصيانة النظام على المدى الطويل. يسمح التصميم المناسب لبوابة ROIP للأصول الراديوية الحالية بالبقاء مفيدة مع توسيع نطاقها إلى بيئة تحكم وإرسال قائمة على IP.

منتج ذو صلة: بوابة Becke ROIP

مكان التقاء الراديو والإرسال عبر IP

تعتمد العديد من أنظمة التحكم والإرسال الحديثة على منصات التبديل اللين SIP. فهي تستخدم إمكانات الصوت والفيديو عبر SIP لدعم مكالمات الإرسال، وإدارة الملحقات، والتسجيل، والمؤتمرات، والتنسيق في حالات الطوارئ. من الناحية العملية، يمكن فهم هذا النوع من المنصات كنظام متقدم للتبادل الهاتفي مع وظائف تحكم وإدارة أكثر ثراءً.

ومع ذلك، يمتلك العديد من المستخدمين بالفعل أنظمة راديو خاصة قيد التشغيل. قد تشمل هذه الأنظمة أجهزة راديو تناظرية ثنائية الاتجاه، أو أنظمة DMR أو PDT أو TETRA الرقمية ذات النطاق المتردد، أو أجهزة راديو بحرية، أو أجهزة راديو طيران، أو أجهزة راديو قصيرة الموجة، أو شبكات راديو خاصة بالصناعة. هذه الأنظمة الراديوية قيّمة لأنها موثوقة، ومألوفة لدى الفرق الميدانية، وغالبًا ما تكون منتشرة بالفعل في مناطق التشغيل الهامة.

التحدي في التكامل واضح: منصة الإرسال تعمل عادةً بنموذج اتصال مزدوج الاتجاه (full-duplex) شبيه بالهاتف، بينما تعمل أجهزة الراديو الخاصة عادةً بنموذج نصف مزدوج (half-duplex) يعمل بالدفع للتحدث. تقع بوابة ROIP بين الجانبين وتقوم بتحويل منطق الاتصال، ومسار الصوت، وإشارات التحكم بحيث يمكن لمشغلي الإرسال ومستخدمي الراديو التواصل دون الحاجة إلى استبدال شبكة الراديو الحالية.

هذا مهم بشكل خاص في الصناعات التي تم فيها استخدام الاتصالات الراديوية لسنوات عديدة. قد يؤدي استبدال جميع أجهزة الراديو مرة واحدة إلى زيادة التكلفة، وتعطيل العمليات اليومية، ويتطلب إعادة تدريب. يقدم تكامل ROIP مسارًا أكثر عملية: الحفاظ على شبكة الراديو الحالية، وربطها بنظام الإرسال عبر IP، وتحسين التحكم المركزي والتسجيل والتنسيق عن بعد تدريجيًا.

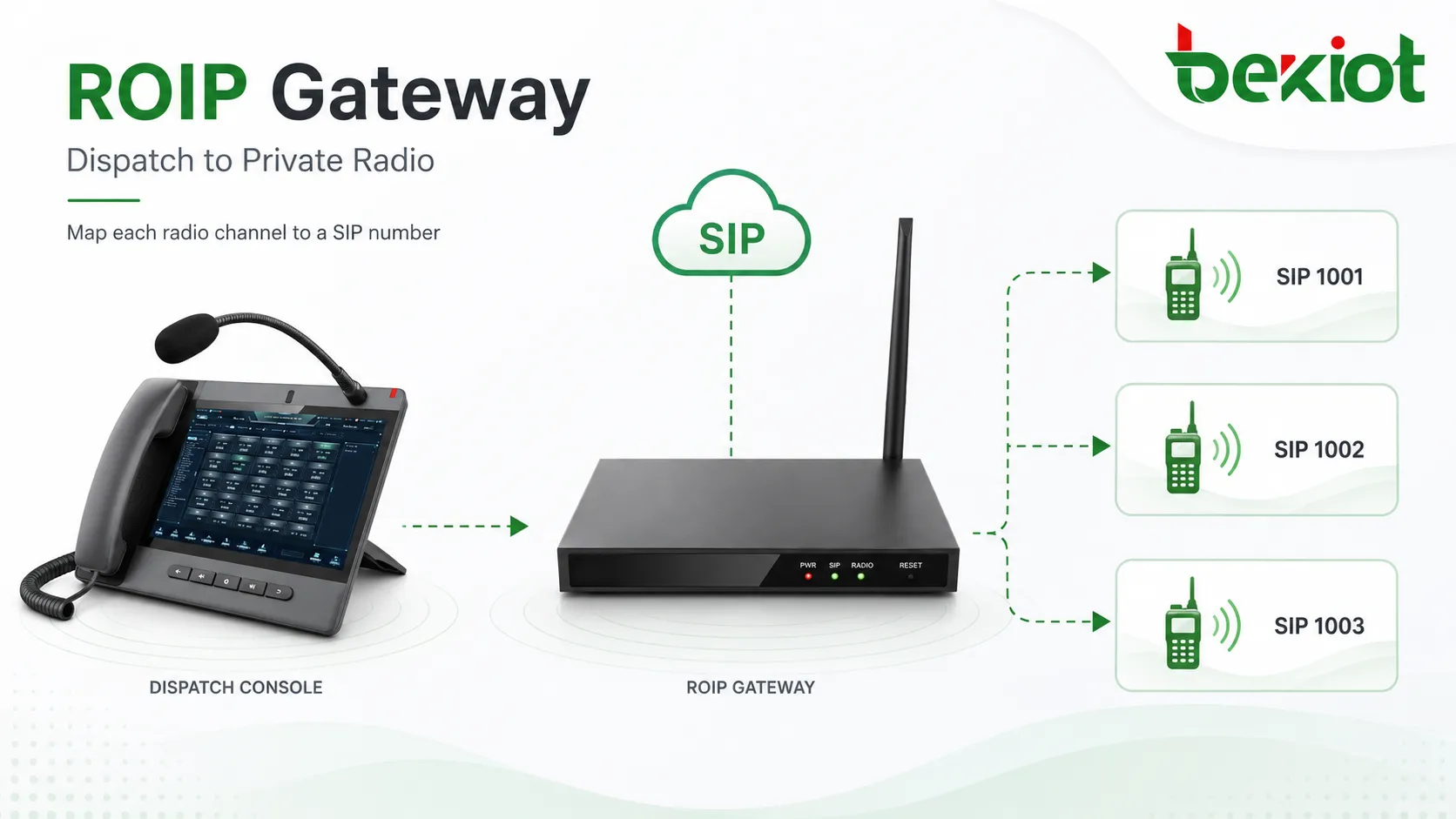

النمط الأول: الوصول الصوتي من هواتف الإرسال إلى قنوات الراديو

الاستخدام الشائع الأول هو الربط الصوتي. في هذا النمط، يمكن لنظام التحكم والإرسال التواصل مباشرة مع قناة راديو عبر بوابة ROIP. لا يحتاج مشغلو الإرسال إلى حمل جهاز راديو مادي. يمكنهم الاتصال برقم SIP على وحدة تحكم الإرسال، أو هاتف IP، أو الهاتف البرمجي، ثم يتم تحويل المكالمة إلى اتصال على جانب الراديو عبر جهاز الراديو المتنقل أو المحطة الأساسية أو الراديو المحمول المتصل.

هذا النمط مفيد عندما يتطلب المشروع وصول نظام إرسال شبيه بالهاتف إلى مستخدمي الراديو الحاليين. على سبيل المثال، قد يحتاج مركز القيادة إلى التحدث مع فريق دورية، أو طاقم صيانة، أو مجموعة تشغيل الأنفاق، أو فريق أمن، أو فريق استجابة للطوارئ لا يزال يعمل على قنوات الراديو الخاصة.

في التطبيق النموذجي، يقابل كل موصل من جانب الراديو على البوابة رقم SIP واحد في نظام التحكم والإرسال. عندما يتصل المشغل برقم SIP هذا، تقوم البوابة بتنشيط قناة الراديو المتصلة وإرسال الصوت إلى جميع المستخدمين على تلك القناة. يمكن لمستخدمي الراديو بعد ذلك الرد عبر أجهزة الراديو الخاصة بهم، وترسل البوابة الصوت المستلم مرة أخرى إلى منصة الإرسال.

هذا النمط مناسب للقيادة المباشرة، والإشعارات الروتينية، والمكالمات الطارئة، والتنسيق بين الإدارات. كما أنه أسهل للمشغلين الذين هم بالفعل على دراية بعمليات الإرسال الهاتفي، لأنه يمكنهم الاتصال بمجموعة راديو بنفس الطريقة التي يتصلون بها بملحق داخلي أو محطة إرسال.

كيف يعمل مسار المكالمة في هذا النموذج

في جانب الراديو، تستخدم البوابة واجهات كهربائية وفيزيائية محددة للاتصال بأجهزة الراديو المتنقلة أو المحمولة أو غيرها من أجهزة الراديو الطرفية. قد تتضمن واجهة الراديو النموذجية إدخال الصوت، وإخراج الصوت، والتحكم في PTT، وكشف COR، والأرضي، وإشارات أخرى من خلال موصل متعدد الأطراف. تسمح هذه الإشارات للبوابة بالتعامل مع كل من نقل الصوت ومنطق التحكم في الراديو.

في جانب IP، تقوم البوابة بالتسجيل أو الاتصال بمنصة الإرسال عبر SIP. تتعامل منصة الإرسال مع قناة الراديو كنقطة نهاية SIP قابلة للاتصال. يسمح هذا التصميم لقنوات الراديو بأن تصبح جزءًا من نفس خطة الترقيم الخاصة بملحقات الإرسال، وهواتف IP، وأطراف الاتصال الداخلي، وأجهزة SIP الأخرى.

النقطة الفنية الهامة هي أنه يجب على البوابة ربط عادتي اتصال مختلفتين. تتوقع هواتف SIP ووحدات تحكم الإرسال عادةً صوتًا مزدوج الاتجاه (full-duplex)، بينما يضغط مستخدم الراديو على زر PTT ويتحدث ويحرر الزر وينتظر الرد. تدير البوابة التنشيط واتجاه الصوت وتحويل الإشارات بحيث يمكن للنظامين التواصل بطريقة أكثر طبيعية.

في تصميم المشروع، يجب توثيق مسار المكالمة بوضوح. يجب أن تظهر الوثيقة رقم SIP الذي يقابل أي قناة راديو، ومجموعة الإرسال المسموح لها بالاتصال بتلك القناة، وما إذا كانت المكالمات تُسجل، وقواعد الأولوية التي تنطبق أثناء الاتصال في حالات الطوارئ. التوثيق الواضح يقلل من الارتباك أثناء التشغيل اليومي ويسرع من استكشاف الأخطاء وإصلاحها عندما لا تحتوي القناة على صوت أو لا يمكنها الإرسال.

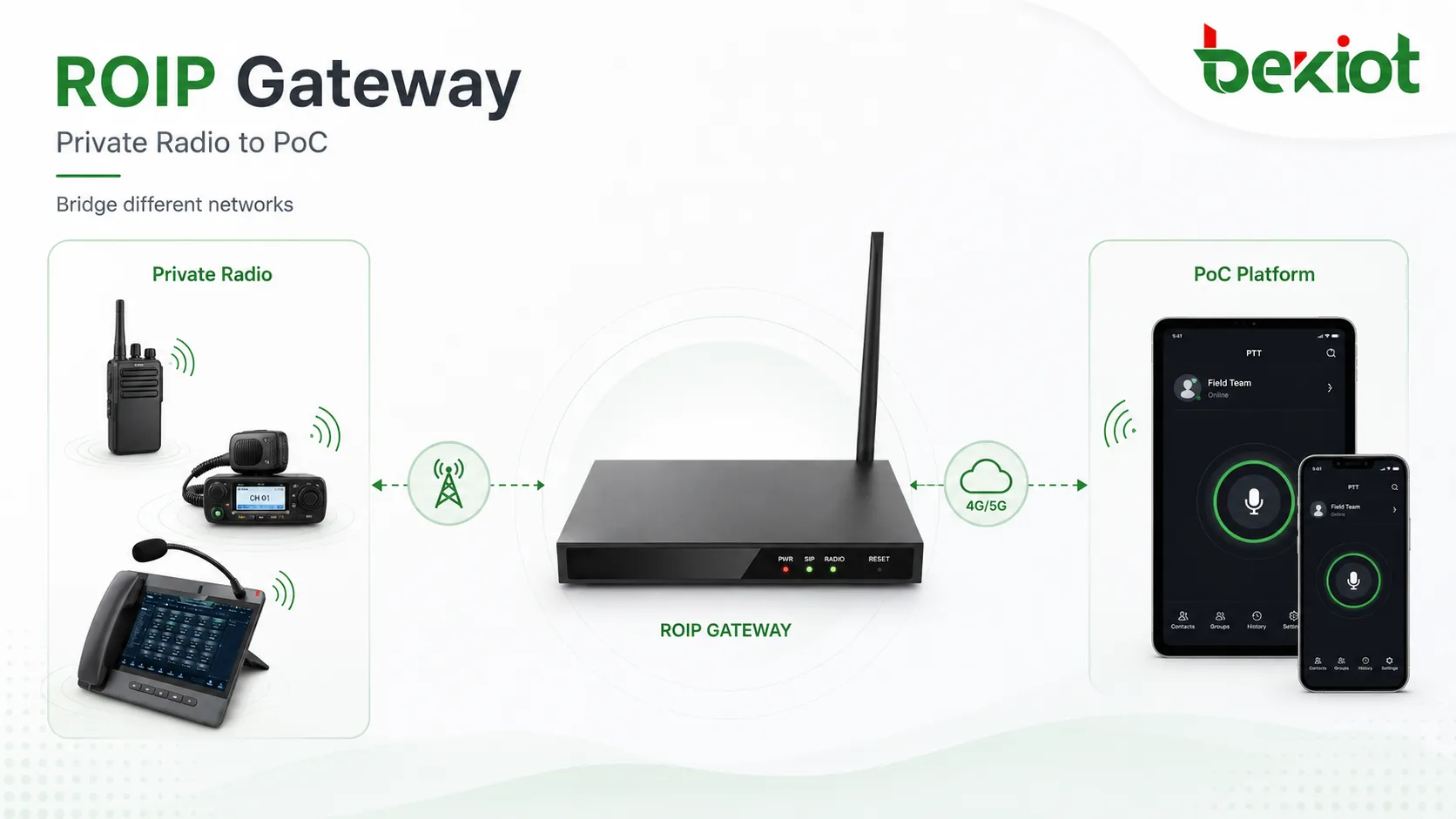

النمط الثاني: ربط الراديو الخاص بالدفع للتحدث عبر الشبكة العامة (PoC)

الاستخدام الشائع الثاني هو الربط بين الراديو الخاص و PoC. PoC تعني الدفع للتحدث عبر الخلوي (Push-to-Talk over Cellular). تستخدم شبكات الهاتف المحمول العامة مثل 4G و 5G لتوفير المكالمات الجماعية، وإرسال الاتصالات، وتحديد المواقع المتنقلة، والتنسيق متعدد الوسائط، والتواصل عن بعد للفرق من خلال الأجهزة الذكية أو أجهزة PoC المخصصة.

تقنية PoC جذابة في قيادة الطوارئ، والإرسال المتنقل، وإدارة الأمن، والخدمات اللوجستية، والخدمات العامة، والعمليات الصناعية، والتنسيق على نطاق واسع لأنه يمكن للمستخدمين التواصل دون الحاجة إلى بناء شبكة راديو خاصة من البداية. يمكنها تغطية مناطق جغرافية أوسع من خلال شبكات الهاتف المحمول الحالية ويمكن أن تقدم ميزات إرسال أكثر مرونة.

ومع ذلك، لا يمكن لـ PoC أن تحل محل الراديو الخاص بالكامل في العديد من الصناعات الخاصة. قد تظل أنظمة الراديو الخاصة مطلوبة من حيث الموثوقية، والتغطية المحلية، والنسخ الاحتياطي في حالات الطوارئ، واستخدام الطيف المخصص، والعادات التشغيلية الحالية، أو اللوائح الصناعية. هذا يخلق حاجة عملية: يجب أن يتواصل نظام الدفع للتحدث عبر الشبكة العامة ونظام الراديو الخاص الحالي مع بعضهما البعض.

في هذا النمط، تقوم بوابة ROIP بربط قناة الراديو بنظام الإرسال أو منصة PoC بحيث يمكن لمستخدمي قناة الراديو الخاصة التواصل مع مستخدمي PoC في نفس مجموعة الإرسال. هذا يساعد في إنشاء بيئة اتصالات متكاملة عامة-خاصة دون إجبار المستخدم على التخلي عن استثماره الحالي في الراديو الخاص.

إدارة منطق الدفع للتحدث عبر نظامين

الربط بين الراديو الخاص و PoC أكثر تعقيدًا من مجرد الوصول الصوتي. لا تقوم البوابة بنقل الصوت بين الجانبين فحسب. بل يجب عليها أيضًا إدارة سلوك الدفع للتحدث (PTT)، بما في ذلك من له أولوية التحدث، ومتى يكون حق التحدث مشغولاً، ومتى يتم تحرير حق التحدث، وكيف يتجنب النظام نقل الجانبين في نفس الوقت.

هذا مهم بشكل خاص لأن كلاً من أنظمة الراديو الخاص و PoC عادة ما تكون نصف مزدوجة (half-duplex). يجب أن يتحدث جانب واحد فقط في نفس الوقت في نفس المجموعة. إذا لم تتعامل البوابة مع منطق PTT بشكل صحيح، فقد يعاني المستخدمون من صوت مقطوع، أو كلام محجوب، أو تحرير متأخر، أو اتصال جماعي مربك.

يجب أن يدعم التصميم الجيد للتكامل سلوك التنشيط والتحرير القابل للتكوين. في السيناريوهات القائمة على SIP، يمكن للبوابة العمل مع إشارات SIP وتدفقات الصوت. في السيناريوهات غير القائمة على SIP، قد يتطلب التكامل واجهات منصة أو بروتوكولات تحكم حتى تتمكن البوابة من مزامنة حالة الدفع للتحدث مع منصة الإرسال.

يجب تصميم قاعدة حق التحدث وفقًا لسيناريو التشغيل. في العمليات الروتينية، قد يكون الوصول بمن يأتي أولاً يخدم أولاً مقبولاً. في قيادة الطوارئ، قد تحتاج وحدة تحكم الإرسال أو القائد المخول إلى أولوية أعلى. للسلامة العامة أو الاستجابة للطوارئ الصناعية، يمكن للتحكم في الأولوية منع التعليمات الهامة من أن يتم حظرها بواسطة مكالمات المجموعة العادية.

عوامل النشر التي تؤثر على الاستقرار

قبل النشر، يجب على فريق المشروع تحديد نوع نظام الراديو، وعدد القنوات، وهندسة منصة الإرسال، ووضع تسجيل SIP، ومتطلبات مستوى الصوت، وطريقة تشغيل PTT، وطريقة كشف COR، وظروف الشبكة، وبيئة إمداد الطاقة. تؤثر هذه التفاصيل بشكل مباشر على ما إذا كان النظام النهائي مستقرًا وسهل الصيانة.

تخطيط القنوات هو نقطة تصميم رئيسية أخرى. يجب أن يكون لكل قناة راديو اسم واضح، ورقم SIP، ومجموعة إرسال، وغرض تشغيلي. على سبيل المثال، قد تُستخدم قناة واحدة للصيانة، وأخرى للأمن، وأخرى للاستجابة للطوارئ، وأخرى لعمليات الأنفاق أو المصانع. يساعد التخطيط الواضح مشغلي الإرسال على الاتصال بالفريق المناسب بسرعة.

يجب أيضًا التعامل مع ضبط الصوت بعناية. قد تؤثر مستويات صوت الراديو، وكسب منصة الإرسال، واختيار برنامج الترميز، وبيئة الضوضاء، ومسافة الميكروفون على وضوح الصوت. إذا كان مستوى الصوت منخفضًا جدًا، فقد يسمع مستخدمو الإرسال كلامًا ضعيفًا أو غير واضح. إذا كان مرتفعًا جدًا، فقد يحدث تشويه. لذلك، فإن الاختبار الميداني ضروري قبل قبول المشروع.

لا ينبغي تجاهل تخطيط الشبكة. عندما يتم نشر بوابة ROIP عبر مبانٍ أو مواقع أو قطاعات شبكة مختلفة، يجب على المشروع مراعاة عرض النطاق الترددي، والتأخير، وفقدان الحزم، وسياسة جدار الحماية، وتخطيط VLAN، والإدارة الآمنة عن بُعد. الاتصال الصوتي حساس للشبكات غير المستقرة، لذلك يجب وضع البوابة في بيئة شبكة مناسبة لنقل الصوت في الوقت الفعلي.

اعتبارات التشغيل والصيانة

يجب أن يكون حل ROIP الموثوق سهل التشغيل بعد النشر. يجب أن يعرف موظفو الإرسال أي قناة افتراضية تمثل أي مجموعة راديو، ويجب أن يتمكن موظفو الصيانة من التحقق من حالة تسجيل البوابة، واتصال الشبكة، وإدخال الصوت، وإخراج الصوت، وحالة PTT، واكتشاف الإشارة من جانب الراديو.

بالنسبة للأنظمة الكبيرة، من المفيد إعداد جدول القنوات، وجدول الأسلاك، وجدول عناوين IP، وجدول حسابات SIP، وإجراءات استعادة الأعطال. هذه المستندات تجعل الصيانة اللاحقة أسهل، خاصة عندما يتم تسليم النظام من فريق المشروع إلى فريق التشغيل اليومي للعميل.

يمكن للإدارة عن بُعد أيضًا أن تقلل من ضغط الصيانة. إذا كانت البوابة تدعم التكوين عبر الويب، ومراقبة الحالة، وتصدير السجل، وضبط المعلمات عن بُعد، فيمكن للمهندسين تشخيص العديد من المشكلات دون الحاجة إلى زيارة الموقع فورًا. هذا ذو قيمة للأنفاق، والمناطق الصناعية، والموانئ، ومرافق الطاقة، والبيئات الموزعة الأخرى.

نهج الحل الموصى به

بالنسبة للمشاريع التي تحتاج فقط إلى مشغلي الإرسال للتحدث مع قنوات الراديو الحالية، فإن نموذج الربط الصوتي عادة ما يكون كافياً. إنه بسيط ومباشر وسهل الفهم. تتصل منصة الإرسال برقم SIP، وتتصل البوابة بقناة الراديو، ويسمع مستخدمو الراديو صوت الإرسال.

بالنسبة للمشاريع التي تحتاج إلى اتصال جماعي موحد بين مستخدمي الراديو الخاص ومستخدمي PoC عبر الشبكة العامة، فإن النموذج الثاني هو أكثر ملاءمة. فهو يدعم تكامل اتصالات أوسع ويساعد في بناء نظام إرسال متقارب عام-خاص. هذا ذو قيمة للاستجابة للطوارئ، والعمليات الحضرية، والمناطق الصناعية، والنقل، ومرافق الطاقة، والمؤسسات الكبيرة التي لديها شبكات اتصالات مختلطة.

في بعض المشاريع المتقدمة، يمكن استخدام كلا النموذجين معًا. قد يستخدم مركز القيادة الوصول الصوتي عبر SIP للاتصال المباشر بقنوات الراديو، مع السماح أيضًا لمستخدمي PoC ومستخدمي الراديو الخاص بالتواصل في مجموعات إرسال مشتركة. هذا النهج الهجين يبقي نظام الراديو الخاص في الخدمة مع إضافة مرونة الإرسال عبر IP والاتصال عبر الدفع للتحدث عبر الشبكة المتنقلة.

يجب أن يعتمد الاختيار النهائي على أهداف الاتصال بدلاً من الاعتماد فقط على كمية الأجهزة. إذا كان المطلب هو الوصول البسيط إلى الراديو، فيمكن أن يظل الحل خفيف الوزن. إذا كان المطلب يشمل إرسال متعدد الفرق، ومستخدمين متنقلين عن بُعد، وقيادة ذات أولوية، وتسجيل، وربط طوارئ، فيجب تخطيط المشروع كهندسة اتصالات إرسال متقاربة.

قائمة مراجعة الاختيار العملية

• استخدم الربط الصوتي عندما يحتاج مشغلو الإرسال إلى الاتصال بقنوات الراديو الحالية من منصة تحكم وإرسال قائمة على SIP.

• استخدم الربط مع PoC عندما يحتاج مستخدمو الراديو الخاص ومستخدمو الدفع للتحدث عبر الشبكة العامة إلى التواصل في بيئة إرسال واحدة.

• تحقق من التوافق مع الراديو بما في ذلك الراديو التناظري، DMR، PDT، TETRA، الراديو البحري، راديو الطيران، أو أنظمة الراديو الخاصة الأخرى.

• خطط لتعيين القنوات بحيث يكون لكل واجهة راديو رقم SIP واضح، واسم مجموعة، وغرض تشغيلي.

• اختبر سلوك PTT و COR قبل القبول لتجنب تضارب حق التحدث، أو التحرير المتأخر، أو فقدان الصوت.

• تحقق من جودة الصوت من خلال اختبار ميداني حقيقي بدلاً من الاعتماد فقط على قيم التكوين.

• جهز وثائق الصيانة بما في ذلك جداول القنوات، وسجلات الأسلاك، وحسابات SIP، وعناوين IP، وخطوات الاسترداد في حالات الطوارئ.

الأسئلة الشائعة

هل يمكن لبوابة ROIP ربط كل من أنظمة الراديو التناظرية والرقمية؟

نعم. التوافق الفعلي يعتمد على واجهة الراديو وطريقة التكامل. تستخدم العديد من المشاريع بوابات ROIP لربط أجهزة الراديو التناظرية، والأنظمة الرقمية ذات النطاق المتردد، وأجهزة الراديو الطرفية الصناعية الأخرى من خلال واجهات الصوت والتحكم المحددة.

هل تحتاج منصة الإرسال إلى استبدال شبكة الراديو الحالية؟

لا. واحدة من الفوائد الرئيسية لتكامل ROIP هي أن شبكة الراديو الحالية يمكن أن تظل قيد الاستخدام أثناء ربطها بمنصة إرسال قائمة على IP أو نظام دفع للتحدث عبر الشبكة العامة.

لماذا يعتبر التحكم في PTT مهمًا في هذا النوع من التكامل؟

يحدد التحكم في PTT متى يقوم جانب الراديو بالإرسال ومتى يحرر القناة. بدون إدارة مناسبة لـ PTT وحق التحدث، قد يعاني المستخدمون من كلام محجوب، أو استجابات متأخرة، أو اتصالات متداخلة.

هل SIP مطلوب لكل مشروع تكامل ROIP؟

بروتوكول SIP شائع لأن العديد من منصات التحكم والإرسال تعتمد عليه. ومع ذلك، قد تتطلب بعض المشاريع أيضًا تكامل واجهة غير SIP، اعتمادًا على منصة الإرسال ونظام الدفع للتحدث الذي يتم ربطه.

ما هي الصناعات التي تحتاج عادةً إلى هذا الحل؟

يُستخدم هذا الحل غالبًا في قيادة الطوارئ، والسلامة العامة، والنقل، والأنفاق، والمناطق الصناعية، ومرافق الطاقة، والموانئ، وعمليات الأمن، والمرافق، والبيئات الأخرى حيث يجب أن تعمل أجهزة الراديو الخاص وأنظمة الإرسال عبر IP معًا.

ما الذي يجب اختباره قبل قبول المشروع؟

يجب أن يغطي اختبار القبول تسجيل SIP، والاتصال بالقناة، وتنشيط PTT، وكشف COR، وجودة الصوت ثنائي الاتجاه، وتأخير الاتصال الجماعي، وسلوك الأولوية، والتسجيل، واستقرار الشبكة، والاسترداد بعد انقطاع التيار الكهربائي أو الشبكة.
