بوابة RoIP، والمعروفة أيضًا باسم بوابة الراديو عبر IP، أو بوابة الراديو، أو بوابة الراديو ثنائي الاتجاه، أو بوابة الضغط للتحدث، تُستخدم لربط أنظمة الاتصالات اللاسلكية التقليدية مع منصات الصوت القائمة على IP. في العديد من المشاريع، تقوم بتحويل الصوت اللاسلكي وإشارات التحكم إلى اتصال SIP أو IP، مما يسمح لأجهزة الراديو ثنائية الاتجاه، وأنظمة التوزيع، ومنصات التبديل الناعم، وهواتف SIP، ومنصات PTT للشبكة العامة، ومراكز القيادة بالتواصل داخل نظام واحد.

عند اختيار بوابة RoIP، يركز العديد من المستخدمين على دعم البروتوكول، والاتصال بالشبكة، وبرامج ترميز الصوت، أو التوافق مع منصة التوزيع. ومع ذلك، فإن الواجهة المادية على جانب الراديو لا تقل أهمية. تحدد الواجهة ما إذا كانت البوابة يمكنها الاتصال بشكل صحيح بأجهزة الراديو المحمولة، وأجهزة الراديو المركبة، والمحطات الأساسية، والمكررات التناظرية، وأنظمة الراديو الرقمية، والبيئات اللاسلكية المختلطة. يمكن للتصميم المناسب للواجهة تحسين جودة الصوت، وتقليل زمن الوصول، وتعزيز الحماية الكهرومغناطيسية، وتبسيط التكامل الميداني.

يبدأ اختيار الواجهة من بيئة الراديو

لا تعمل بوابة RoIP بمفردها. عادة ما يتم توصيلها بأنواع مختلفة من معدات الراديو عبر كابل مخصص. قد يكون الجهاز المتصل عبارة عن راديو محمول، أو راديو مركب على مركبة، أو محطة أساسية، أو مكرر، أو طرف راديو متنقل احترافي. غالبًا ما يكون للعلامات التجارية المختلفة للراديو وأنظمة الاتصالات المختلفة مستويات صوتية مختلفة، وتعريفات دبوس تحكم، وطرق تأريض، ومنطق تشغيل مختلف.

لهذا السبب، يؤثر تصميم الواجهة والكابل بشكل كبير على الأداء الفعلي لبوابة RoIP. قد تبدو البوابة بسيطة من الخارج، لكن التكامل المستقر للراديو يتطلب مطابقة صحيحة للإشارات، وحماية كهرومغناطيسية، وتكيف مع منطق التحكم، وضبط مستوى الصوت. إذا لم يكن الكابل والواجهة مناسبين، فقد يعاني النظام من انخفاض الصوت، أو الضوضاء، أو تأخر الإرسال، أو فشل التحكم في PTT، أو عدم استقرار التشغيل، أو ضعف التوافق مع بعض أجهزة الراديو.

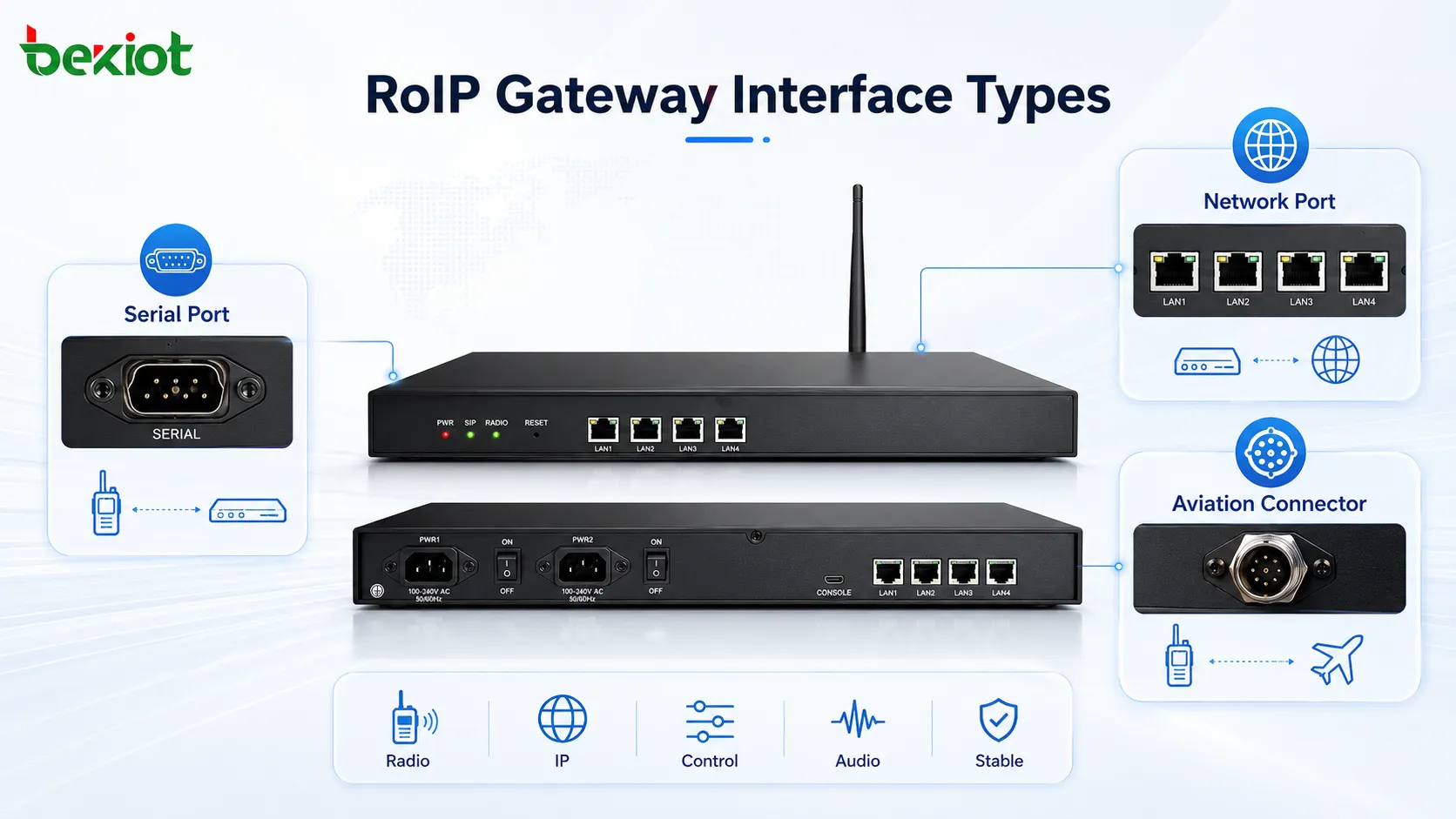

في عمليات النشر الفعلية، تُقسَم واجهات بوابة RoIP عادةً إلى عدة أنواع: اتصال الواجهة التسلسلية، واتصال واجهة الشبكة، واتصال الموصل الطيراني. قد تستخدم الموصلات الطيرانية أيضًا هياكل دبوس مختلفة، مثل تصاميم ذات 5 دبابيس، أو 6 دبابيس، أو 9 دبابيس. لكل نوع واجهة حالة استخدام خاصة به، ويعتمد الخيار الأفضل على جهاز الراديو، والبيئة الميدانية، والوظائف المطلوبة، وعمق التكامل.

المنافذ التسلسلية للتحكم وتكيف الأجهزة

تُستخدم المنافذ التسلسلية غالبًا للتفاعل مع إشارات التحكم، أو التهيئة، أو الاتصال على مستوى الجهاز. في بعض تطبيقات بوابات الراديو، يمكن للواجهة التسلسلية مساعدة البوابة في تبادل معلومات الحالة مع الأجهزة الخارجية أو توفير مسار تحكم لتشغيل الراديو. قد تُستخدم أيضًا في الأنظمة التي توفر فيها معدات الراديو وظائف معينة عبر الاتصال التسلسلي.

تتميز الواجهات التسلسلية بأنها شائعة نسبيًا في المعدات الصناعية والاتصالية. يمكنها دعم منطق تحكم بسيط، أو أوامر جهاز، أو ردود فعل الحالة في بعض مشاريع التكامل. بالنسبة للمهندسين الملمين بأنظمة التحكم اللاسلكية، قد يكون الاتصال التسلسلي مفيدًا عندما يتطلب المشروع تحكمًا منظمًا بدلاً من نقل الصوت فقط.

ومع ذلك، عادةً لا تكون المنافذ التسلسلية وحدها كافية لإكمال وظيفة بوابة الراديو بالكامل. لا تزال بوابة RoIP بحاجة إلى إدخال صوتي، وإخراج صوتي، والتحكم في PTT، والتأريض، وأحيانًا COR أو إشارات كشف أخرى. في بيئات الراديو عالية الطاقة، يجب أيضًا مراعاة حماية الكابل وموثوقية الموصل. لذلك، تعتبر المنافذ التسلسلية أكثر ملاءمة كواجهات مساعدة أو واجهات تحكم بدلاً من كونها طريقة الاتصال الوحيدة على جانب الراديو.

منافذ Ethernet للشبكات IP والوصول إلى المنصات

منفذ الشبكة هو الواجهة الأساسية على جانب IP في بوابة RoIP. عبر Ethernet، يمكن للبوابة الاتصال بشبكة محلية، أو شبكة واسعة، أو شبكة خاصة، أو VPN، أو منصة توزيع، أو خادم SIP، أو IPPBX، أو نظام تبديل ناعم، أو منصة تسجيل، أو نظام PTT للشبكة العامة. هذه هي الواجهة التي تسمح للاتصالات اللاسلكية التقليدية بدخول بيئة الاتصال IP.

في عمليات النشر القائمة على SIP، يسمح منفذ الشبكة بتسجيل أو ربط قناة الراديو كمورد اتصال IP. يمكن لمركز القيادة بعد ذلك استخدام برنامج التوزيع، أو هواتف SIP، أو البرامج الهاتفية، أو أنظمة الاتصالات الموحدة للتواصل مع مستخدمي الراديو. هذا يجعل قناة الراديو أسهل في الإدارة، والتسجيل، والتوجيه، والمراقبة، والتكامل مع الأنظمة الأخرى.

واجهة الشبكة مهمة أيضًا للاتصال بين المواقع. يمكن ربط قناة راديو في موقع ما ببوابة، ونقلها عبر IP، ثم ربطها بقناة راديو أخرى، أو منصة توزيع، أو مركز اتصال في موقع آخر. هذا هو أحد الأسباب الأكثر شيوعًا لاستخدام RoIP في الحدائق الصناعية، والمناجم، وشبكات النقل، ومرافق الطاقة، والحرم الجامعي، والموانئ، وأنظمة القيادة الطارئة، ومشاريع السلامة العامة.

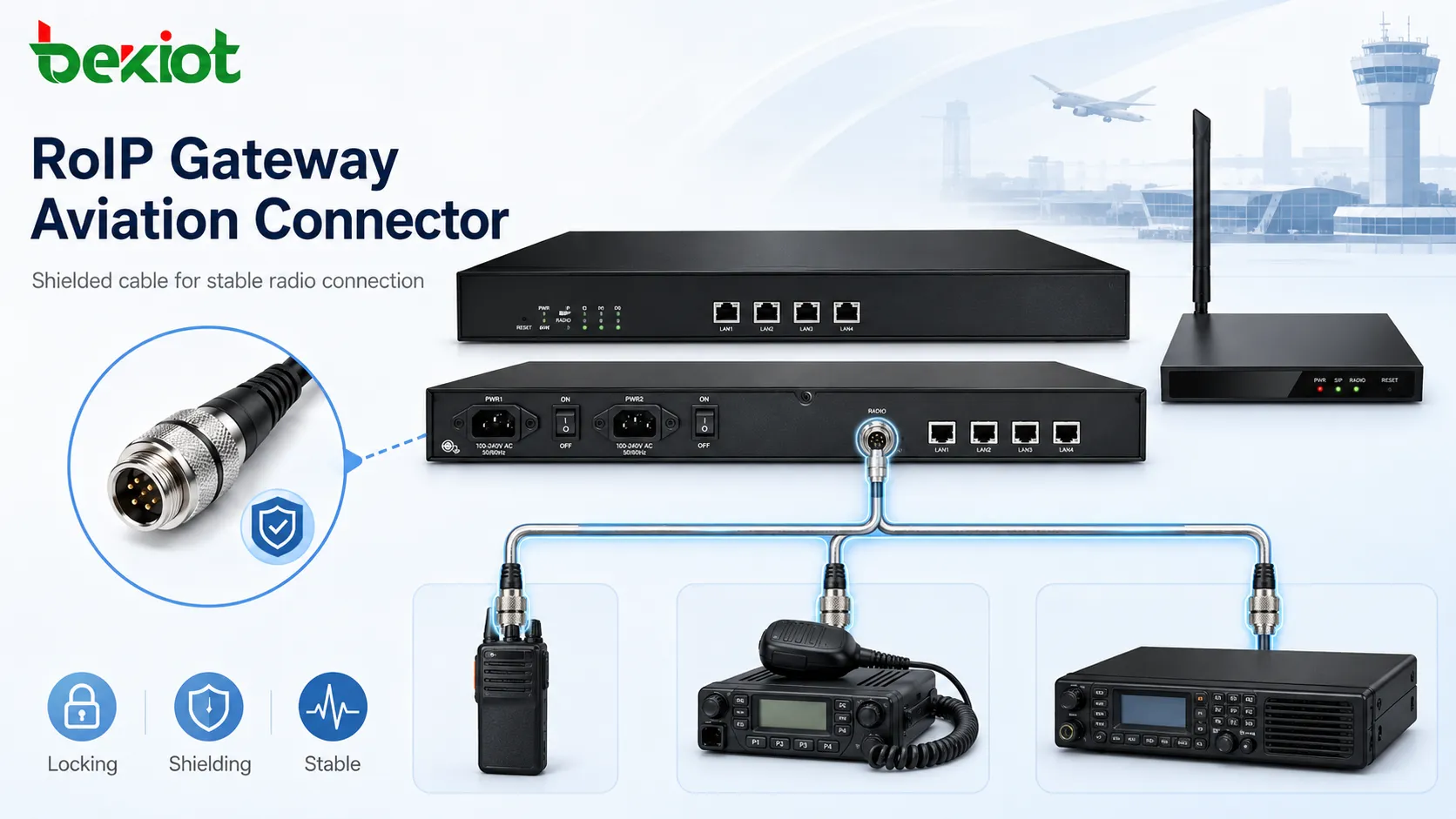

الموصلات الطيرانية للأسلاك الميدانية المستقرة

تُستخدم الموصلات الطيرانية على نطاق واسع في جانب الراديو لبوابات RoIP لأنها توفر اتصالاً ماديًا أقوى وأكثر استقرارًا. مقارنة بواجهات الكابلات الفضفاضة الشائعة، توفر الموصلات الطيرانية عادةً قفلًا ميكانيكيًا أفضل، وتماسًا أكثر موثوقية، ودعمًا أفضل للكابلات المحمية. هذا مفيد بشكل خاص في البيئات الصناعية، وعربات القيادة المتنقلة، وغرف التحكم، وخزانات المعدات، ومنشآت الراديو عالية التداخل.

يمكن لمعدات الراديو توليد تداخل كهرومغناطيسي قوي أثناء الإرسال. قد تنقل أجهزة الراديو المحمولة الشائعة بقدرة 2 واط أو 5 واط، بينما قد تنقل أجهزة الراديو المركبة والمحطات الأساسية بقدرة 10 واط أو أكثر. يمكن لبعض أنظمة الراديو أن تصل إلى عشرات الواط من طاقة الإرسال. إذا لم يكن كابل البوابة محميًا بشكل صحيح، فقد تتداخل طاقة التردد اللاسلكي المرسلة مع البوابة نفسها، مما يسبب ضوضاء، أو تشغيل غير مستقر، أو جودة صوت رديئة، أو فشل في الاتصال.

يمكن للموصل الطيراني المحمي، مع كابل محمي مناسب، تقليل التداخل على مقطع الكابل وتحسين موثوقية الاتصال. هذا هو أحد الأسباب التي تجعل الموصلات الطيرانية مفضلة غالبًا في عمليات نشر بوابات RoIP الاحترافية حيث يجب على البوابة الاتصال بأجهزة راديو مركبة عالية الطاقة، أو أنظمة راديو VHF/UHF، أو بيئات اتصالات معقدة.

لماذا يؤثر عدد الدبابيس على الوظائف المتاحة

ليست كل الموصلات الطيرانية متماثلة. قد يستخدم الموصل 5 دبابيس، أو 6 دبابيس، أو 9 دبابيس، أو هياكل أخرى اعتمادًا على تصميم البوابة وتعريفات الإشارة المطلوبة. يؤثر عدد الدبابيس بشكل مباشر على عدد إشارات الصوت والتحكم والكشف التي يمكن دعمها.

للاتصال الأساسي بالراديو، عادة ما تكون هناك حاجة إلى أربعة تعريفات إشارة: إدخال الصوت، وإخراج الصوت، والتأريض، والتحكم في PTT. مع هذه الخطوط الأربعة، يمكن للبوابة إرسال الصوت إلى الراديو، واستقبال الصوت من الراديو، وتوفير مرجع تأريض مشترك، وتشغيل الإرسال بالضغط للتحدث.

ومع ذلك، قد لا يحقق التصميم الأساسي بأربع إشارات أفضل نتيجة في كل مشروع. يمكن لبعض أجهزة الراديو، خاصة أجهزة الراديو المركبة أو الأطراف اللاسلكية المتطورة، توفير تعريفات إشارة أكثر اكتمالاً. إذا كانت واجهة البوابة لا تعرض هذه الإشارات، فقد يفقد النظام وظائف مفيدة مثل كشف الاستقبال بشكل أسرع، والتحكم في التشغيل بشكل أكثر دقة، وتوازن صوت أفضل، أو أداء ضوضاء محسن.

التحكم في PTT والحاجة إلى تشغيل دقيق

PTT، أو الضغط للتحدث، هي واحدة من أهم إشارات التحكم في بوابة RoIP. عندما يحتاج جانب IP إلى إرسال الصوت إلى جانب الراديو، يجب على البوابة تشغيل الراديو في وضع الإرسال. إذا لم يتم التعامل مع توقيت PTT بشكل صحيح، فقد يتم قطع الجزء الأول من الكلام أو تأخيره أو فقده.

لهذا السبب، تحتاج العديد من أنظمة بوابات RoIP إلى تخزين مؤقت مناسب لـ PTT والتحكم في التشغيل. قد يلزم تخزين الصوت مؤقتًا لفترة قصيرة قبل بدء الإرسال، بحيث يكون لدى الراديو وقت كافٍ للدخول في حالة الإرسال. بدون هذا التصميم، قد يسمع المستخدمون كلامًا غير مكتمل، خاصة عندما يتحدث مشغلو التوزيع فورًا بعد الضغط على زر التحدث.

يجب مطابقة أسلاك PTT مع المتطلبات الكهربائية للراديو. قد تستخدم أجهزة الراديو المختلفة منطق تشغيل مختلف، وطرق تأريض، وتعريفات واجهة مختلفة. يمكن لواجهة بوابة مرنة وكابل مصمم جيدًا تسهيل التكيف وتقليل وقت تصحيح الأخطاء في المشروع.

إشارات COR تحسن الاستجابة والكشف

COR، والتي تُفهم غالبًا على أنها مرحل يعمل بالحامل أو إشارة كشف الحامل، مفيدة عند توصيل بوابات RoIP بأجهزة الراديو المركبة، أو المحطات الأساسية، أو أنظمة الراديو التي توفر مخرج حالة الاستقبال. تسمح COR للبوابة بمعرفة بدقة أكبر عندما يستقبل الراديو إشارة صالحة.

مقارنة بالاعتماد فقط على تنشيط الصوت VOX، يمكن لتشغيل COR تقليل زمن الوصول وتحسين دقة التحكم. يعتمد VOX على كشف طاقة الصوت، لذلك قد يتأثر بالضوضاء، أو الصوت الضعيف، أو الصوت الخلفي، أو إعدادات الحساسية. توفر COR إشارة حالة كهربائية أكثر وضوحًا من الراديو، مما يجعل استجابة البوابة أكثر قابلية للتنبؤ.

في تطبيقات مثل توزيع القيادة، والاتصالات الطارئة، والتنسيق الصناعي، والربط مع PTT للشبكة العامة، فإن تقليل زمن الوصول وكشف القناة بدقة أمر مهم. لهذا السبب، يمكن أن يكون الموصل الذي يحتوي على دبابيس كافية لدعم إشارات COR أكثر ملاءمة لتكامل RoIP الاحترافي.

خطوط الصوت المتوازنة تساعد في تحسين جودة الصوت

في توصيلات الراديو البسيطة، قد يستخدم إدخال الصوت وإخراجه تعريفات إشارة أحادية الطرف فقط. قد يعمل هذا مع بعض الأجهزة، لكنه قد لا يكون مثاليًا لأجهزة الراديو المتطورة أو البيئات ذات التداخل القوي. توفر بعض أجهزة الراديو الاحترافية خطوط إشارة صوتية موجبة وسالبة لإدخال الميكروفون وإخراج السماعة.

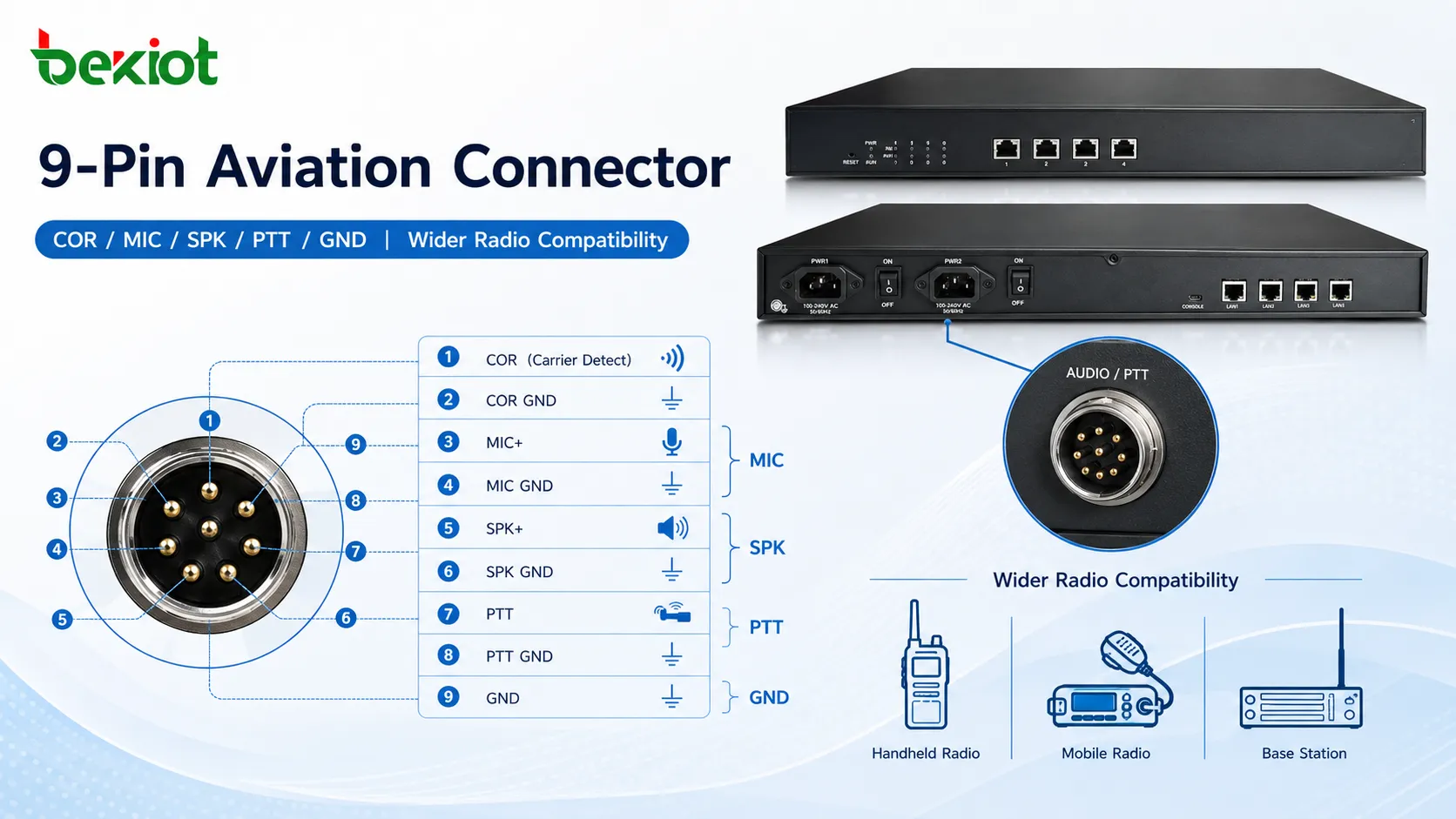

يمكن لتصميم الموصل الطيراني ذي 9 دبابيس توفير تعريفات إشارة أكثر اكتمالاً، مثل COR+، COR-، MIC+، MIC-، SPK+، SPK-، PTT، والتأريض. تسمح هذه التعريفات للبوابة بالتكيف مع المزيد من أنواع الراديو ودعم أسلاك صوت أفضل. كما تساعد في تقليل خطر انخفاض الصوت، أو ضعف جودة الصوت، أو عدم استقرار مستوى الصوت، أو فشل الاتصال مع بعض أجهزة الراديو الاحترافية.

إذا كانت البوابة توفر فقط موصلًا أبسط بـ 5 أو 6 دبابيس دون تعريفات إشارة صوتية سالبة، فقد تعمل بعض أجهزة الراديو، ولكن النتيجة قد لا تكون مثالية. في بعض الحالات، قد يكون خرج الصوت من الراديو منخفضًا، أو مشوهًا، أو به ضوضاء عالية، أو توافق غير كامل. للمشاريع التي تشمل علامات تجارية متعددة للراديو أو أطراف متطورة، يمكن أن يجعل تعريف الدبوس الأكثر ثراءً التكامل أكثر موثوقية.

مقارنة خيارات الواجهة الشائعة

مطابقة الواجهات مع سيناريوهات المشروع

يعتمد أفضل نوع واجهة على سيناريو النشر الفعلي. إذا كان المشروع يحتاج فقط إلى اتصال بسيط براديو محمول أساسي، فقد يكون الموصل الأبسط كافيًا. إذا كان المشروع يحتاج إلى توصيل أجهزة راديو مركبة، أو محطات راديو عالية الطاقة، أو نماذج راديو متعددة، فإن واجهة الموصل الطيراني الأكثر اكتمالاً غالبًا ما تكون أكثر عملية.

إذا كان الهدف هو ربط مستخدمي الراديو بهواتف SIP، أو وحدات تحكم التوزيع، أو أطراف IP الداخلية، أو منصات PTT للشبكة العامة، فيجب أيضًا التخطيط بعناية لجانب Ethernet وSIP. يجب أن تدعم البوابة اتصال IP مستقر، ومعالجة صوت واضحة، وتحويل إشارات مناسب، وإدارة قنوات موثوقة.

إذا كان النظام يحتاج إلى دعم منافذ راديو متعددة، أو ربط بين المنافذ، أو مجموعات دردشة، أو توزيع عن بُعد، أو الوصول إلى منصة المراقبة، أو اتصال متعدد البث، فيجب النظر في اختيار الواجهة مع منصة البرامج. حل RoIP الجيد لا يتعلق فقط بموصل واحد؛ بل يتعلق بمطابقة أسلاك الراديو، والنقل عبر الشبكة، ومنطق التوزيع، وسير العمل التشغيلي.

ضبط الصوت وتصحيح الأخطاء الميدانية مهمان

غالبًا ما يكون لأجهزة الراديو المختلفة مستويات إدخال ميكروفون مختلفة، ومستويات إخراج سماعة مختلفة، وخصائص مقاومة، وطرق تأريض مختلفة. حتى عندما يكون تعريف دبوس الموصل صحيحًا، قد لا يزال الصوت بحاجة إلى ضبط. يمكن أن يؤثر كسب الإدخال، وكسب الإخراج، وحساسية VOX، وعتبة التشغيل، ووقت تخزين PTT المؤقت على جودة الاتصال النهائية.

في النشر الاحترافي لـ RoIP، يجب أن تدعم البوابة ضبط الصوت المرن. يساعد الكسب القابل للضبط في حل مشاكل مثل انخفاض الصوت، أو الارتفاع المفرط في الصوت، أو التشويه، أو الضوضاء الخلفية. يمكن أن يساعد ضبط حساسية VOX النظام في التعرف على الكلام بشكل أكثر دقة عندما لا تكون COR متاحة. يمكن أن يقلل تخزين صوت PTT المؤقت من قطع الكلام في بداية الإرسال.

الاختبار الميداني ضروري قبل التسليم النهائي. يجب على المهندسين اختبار استقبال الصوت، وإرسال الصوت، وتوقيت PTT، وكشف COR، وزمن الوصول، ومستوى الضوضاء، وحماية الكابل، والاستقرار طويل المدى. بالنسبة للمشاريع التي تشمل التوزيع الطارئ أو اتصالات السلامة الصناعية، فإن عملية الاختبار هذه مهمة بشكل خاص.

التكامل مع SIP وأنظمة الاتصالات الأوسع

في جانب المنصة، تستخدم العديد من بوابات RoIP SIP لربط قنوات الراديو مع أنظمة الاتصال IP. يسمح دعم SIP لمستخدمي الراديو بالتواصل مع هواتف SIP، ووحدات تحكم التوزيع IP، وأنظمة IPPBX، ومنصات التبديل الناعم، وخوادم التسجيل. كما يجعل قناة الراديو أسهل في التضمين في بنية اتصالات موحدة.

في بعض المشاريع، تحتاج بوابات RoIP أيضًا إلى دعم إشارات DTMF، والبث المتعدد، والتكامل مع منصة المراقبة، والإدارة عبر الويب، وعرض الحالة، وأدوات اختبار الصوت. تساعد هذه الوظائف البوابة على أن تصبح أكثر من مجرد محول صوت بسيط. يمكن أن تصبح عقدة اتصال خاضعة للتحكم داخل نظام توزيع أو قيادة أكبر.

هذا مفيد عندما يجب ربط الاتصالات اللاسلكية بمراقبة الفيديو، وأنظمة الإنذار، وغرف التحكم الصناعية، ومنصات الاتصال الداخلي للشبكة العامة، أو مراكز القيادة الطارئة. تحدد واجهة البوابة ما إذا كان يمكن توصيل الراديو فعليًا، بينما تحدد وظائف البروتوكول والبرامج ما إذا كان يمكن إدارة النظام بكفاءة.

مبادئ الاختيار العملي

عند اختيار واجهة بوابة RoIP، فإن الخطوة الأولى هي تأكيد نوع الراديو. قد تتطلب أجهزة الراديو المحمولة، وأجهزة الراديو المركبة، والمحطات الأساسية، والمكررات التناظرية، وأنظمة الراديو الرقمية كابلات وتعريفات إشارة مختلفة. الخطوة الثانية هي التحقق مما إذا كان المشروع يحتاج فقط إلى الصوت الأساسي وPTT، أو ما إذا كان يحتاج أيضًا إلى COR، أو خطوط صوت متوازنة، أو كشف الإدخال، أو تحكم متقدم في التشغيل.

الخطوة الثالثة هي تقييم البيئة الكهرومغناطيسية. إذا كان الراديو يستخدم طاقة إرسال أعلى، مثل 10 واط أو أكثر، أو إذا كانت المعدات مثبتة بالقرب من أجهزة التردد اللاسلكي، أو أنظمة الطاقة الصناعية، أو أسلاك طويلة، فإن الموصلات الطيرانية المحمية تكون عادةً أكثر أمانًا من الأسلاك الفضفاضة أو ضعيفة الحماية.

الخطوة الأخيرة هي النظر في التوسع المستقبلي. قد يبدأ المشروع بقناة راديو واحدة، ولكنه قد يتطلب لاحقًا المزيد من منافذ الراديو، أو تكامل SIP، أو الوصول إلى PTT للشبكة العامة، أو التسجيل، أو المراقبة، أو توزيع القيادة. اختيار تصميم واجهة مع دعم إشارات أكثر ثراءً يمكن أن يقلل من تكلفة الاستبدال وإعادة الهندسة لاحقًا.

الخلاصة

تشمل أنواع واجهات بوابة RoIP المنافذ التسلسلية، ومنافذ Ethernet، وواجهات الموصلات الطيرانية. تُستخدم المنافذ التسلسلية بشكل أساسي للتحكم أو الاتصال المساعد. تربط منافذ Ethernet البوابة بشبكات IP، وأنظمة SIP، ومنصات التوزيع، وخدمات PTT للشبكة العامة. تُستخدم الموصلات الطيرانية بشكل شائع لأسلاك جانب الراديو لأنها توفر اتصالاً ماديًا أقوى، وحماية أفضل، وتعريفات إشارة أكثر اكتمالاً.

للاتصال الأساسي بالراديو، قد يكون إدخال الصوت، وإخراج الصوت، والتأريض، وPTT كافياً. للتكامل الاحترافي للراديو، خاصة مع أجهزة الراديو المركبة، والمحطات الأساسية، وأجهزة الراديو عالية الطاقة، أو العلامات التجارية المتعددة للراديو، يمكن لإشارات COR وتعريفات الصوت المتوازنة تحسين التوافق، وسرعة الاستجابة، وجودة الصوت بشكل كبير.

في المشاريع العملية، لا ينبغي اختيار الواجهة فقط من خلال المظهر أو عدد الدبابيس. يعتمد الاختيار الصحيح على نوع الراديو، وطاقة الإرسال، والبيئة الكهرومغناطيسية، وإشارات التحكم المطلوبة، وتكامل SIP، وسير عمل التوزيع، واحتياجات التوسع المستقبلية. تساعد واجهة بوابة RoIP المصممة جيدًا أنظمة الراديو التقليدية على أن تصبح مستقرة، وقابلة للإدارة، وجاهزة للاتصال القائم على IP.
