تحمل السفن الكبيرة وسفن الإنقاذ والمنصات البحرية وزوارق الدوريات وأساطيل التشغيل البحري غالبًا العديد من أنظمة الاتصال والمعلومات المستقلة. فقد تعمل الكاميرات وأجهزة اللاسلكي والهواتف الفضائية واجتماعات الفيديو وبيانات الرادار وأنظمة الطقس والبث على متن السفينة وبيانات تشغيل السفينة والطائرات المسيّرة والروبوتات تحت الماء ومنصات القيادة الساحلية كلٌ على حدة. ومن دون طبقة قيادة موحدة، يمكن أن تتحول هذه الموارد بسهولة إلى جزر معلومات معزولة.
صُمم نظام القيادة الصوتية والمرئية على السفن لمعالجة هذه المشكلة من خلال تحويل الأنظمة المتفرقة على متن السفينة إلى مركز قيادة بحري منسق. ولا يعني ذلك مجرد نقل منصة اتصالات موحدة برية إلى السفينة، بل يجب أن تراعي الحلول الأفضل ظروف الشبكة البحرية، وعرض النطاق الفضائي، والمساحة المتاحة على متن السفينة، واتصال السفينة بالشاطئ، والتعاون بين عدة سفن، وسير عمل القيادة في الوقت الحقيقي.
من معدات معزولة إلى مركز تنسيق بحري
السفينة بيئة متنقلة معقدة. وعلى عكس المبنى الثابت، فإنها تملك مساحة تركيب محدودة، وسيناريوهات تشغيل متغيرة، وروابط اتصال غير مستقرة، وعدة أقسام على متنها يجب أن تنسّق فيما بينها بسرعة. غالبًا ما يستخدم النشر التقليدي أجهزة منفصلة كثيرة: IP PBX للصوت، وطرفية مؤتمرات فيديو للاجتماعات، وNVR للمراقبة، ومصفوفة أو مفكك ترميز لجدار الفيديو، ومسجلًا لحفظ الأدلة، وهاتفًا فضائيًا للمكالمات الخارجية، وبوابات لللاسلكي أو البث.
تزيد هذه البنية المجزأة أعمال التمديد والكلفة المادية وصعوبة الصيانة وعبء المشغلين. والأهم أنها تبطئ قرارات القيادة. فعند وقوع حالة طوارئ في البحر، يحتاج فريق القيادة إلى رؤية الموقف، والتحدث إلى أفراد الطاقم، والاتصال بالفرق الساحلية، ودفع الفيديو إلى سفن أخرى، واستخدام الروابط الفضائية، وتنسيق رسائل اللاسلكي أو البث من دون التنقل بين أنظمة كثيرة غير مترابطة.

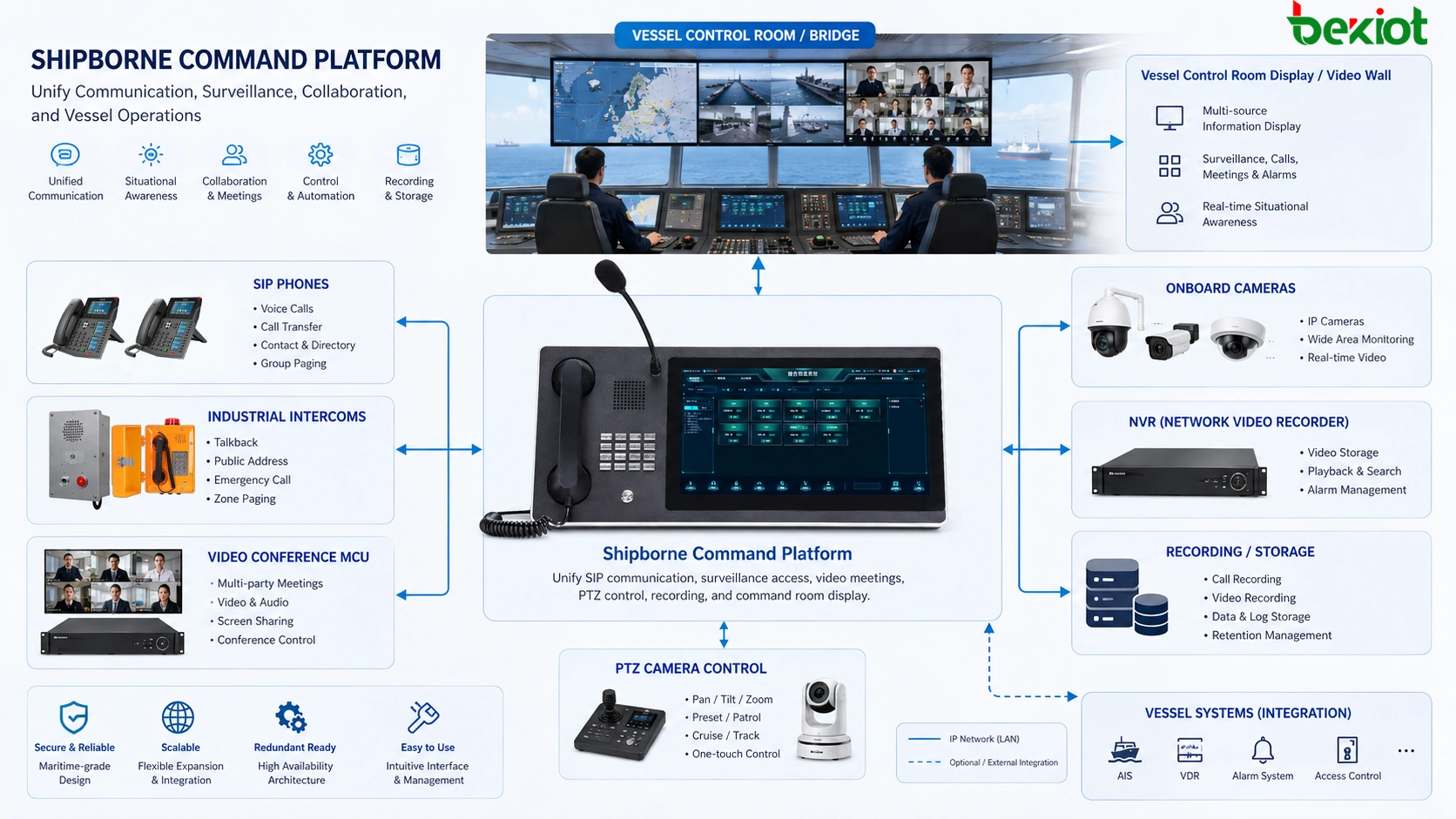

توفر المنصة الصوتية والمرئية عالية التكامل نهجًا أكثر ملاءمة. فهي تجمع اتصالات القيادة، ومعالجة الوسائط، واجتماعات الفيديو، والوصول إلى المراقبة، ومدخلات ومخرجات HDMI، وتكامل الصوت، والتسجيل، وعرض جدار الفيديو، والوصول إلى الهاتف الفضائي، والتعاون بين عدة سفن ضمن نظام موحد. ويمكن لجهاز واحد أن يستبدل وظائف كانت تتطلب سابقًا عدة أنظمة فرعية مستقلة، مع جعل التشغيل اليومي أسهل لموظفي القيادة على متن السفينة.
اتصالات مبنية حول SIP والتحكم في التوجيه
تُعد قدرة SIP إحدى أهم ركائز نظام القيادة الحديث على السفن. عندما تتضمن المنصة خادم SIP مدمجًا، يمكنها أن تستبدل جزءًا من نشر IP PBX على متن السفينة في المشاريع الصغيرة أو المتوسطة. ويمكن لهواتف IP ومحطات الهاتف الصناعية وأطراف الاتصال الداخلي بلمسة واحدة ونقاط نداء الطوارئ وهواتف الفيديو ووحدات التوجيه أن تسجل مباشرة في نظام القيادة.
يسمح ذلك لغرفة التحكم أو قاعة القيادة في السفينة بإدارة أطراف الصوت على متنها من واجهة واحدة. يمكن للمشغلين الاتصال بالكبائن والغرف الفنية ومناطق العمل على السطح وغرف المحركات وغرف المناوبة أو المواقع الميدانية. وفي حالات الطوارئ، يمكن أيضًا ربط اتصالات SIP بالنداء والبث وتوجيه الفيديو وسير عمل القيادة الساحلي.
في البيئات البحرية والصناعية التي تحتاج إلى أطراف قوية، يمكن استخدام هواتف SIP والهواتف الصناعية ومحطات الطوارئ وبوابات VoIP والأطراف المرتبطة بالبث من Becke Telcom كجزء من طبقة الأطراف. وهذا يساعد على توسيع نظام القيادة من غرفة التحكم إلى البيئات القاسية على متن السفينة أو على الرصيف من دون إضافة تعقيد غير ضروري للمنصة.
اجتماعات فيديو مصممة للتعاون بين السفينة والشاطئ
لا تقتصر القيادة على متن السفينة على التنسيق الداخلي. فكثير من السفن يجب أن تتواصل مع مراكز القيادة الساحلية، والسفن القريبة، وفرق الإنقاذ، وسلطات الموانئ، ومراكز إدارة الأساطيل، والخبراء عن بُعد. قد تدعم طرفية مؤتمرات الفيديو التقليدية الاجتماعات، لكنها عادة لا تستطيع دمج صور المراقبة وتغذية الطائرات المسيّرة ومكالمات فيديو SIP وبيانات القيادة على متن السفينة بشكل كامل.
يمكن لمنصة القيادة الصوتية والمرئية على السفينة، إذا كانت مزودة بقدرة MCU مدمجة، أن تنظم اجتماعات الفيديو من دون الاعتماد على طرفية منفصلة. ويمكنها دعم الاجتماعات بين السفينة وسفن أخرى ومركز القيادة الساحلي. كما يمكنها إدخال فيديو المراقبة وصور الطائرات المسيّرة وهواتف الفيديو ومصادر بصرية أخرى في جلسة تعاون واحدة.
هذا مهم أثناء الإنقاذ والتفتيش والإصلاح الطارئ وإنفاذ القانون البحري والعمليات البحرية أو الاستجابة للكوارث. فالفريق الساحلي لا يسمع تقريرًا شفهيًا فقط، بل يمكنه أيضًا مشاهدة صور حية من السفينة وفهم الوضع الحقيقي بوضوح أكبر.
الوصول إلى المراقبة والوعي البصري على متن السفينة
تُعد المراقبة بالفيديو موردًا أساسيًا على السفن الكبيرة وسفن الإنقاذ. قد تغطي الكاميرات الكبائن والأسطح ومساحات الآلات ومناطق التحميل والممرات وغرف القيادة ومناطق العمل الخارجية. يجب أن تستطيع منصة القيادة العملية ربط الكاميرات وNVR ومنصات المراقبة الحالية من علامات مختلفة، بدلًا من إجبار السفينة على إعادة بناء نظام المراقبة بالكامل.
يمكن لوحدة المراقبة المدمجة توفير المعاينة الحية والتحكم PTZ وضبط التركيز والاتصال الداخلي بالكاميرا والتسجيل وتوزيع الفيديو. وعند ربط فيديو المراقبة بمنصة القيادة، يصبح أكثر من مراقبة سلبية. يمكن للمشغلين دفع صور مختارة إلى اجتماعات الفيديو، أو عرضها على شاشة كبيرة، أو تسجيلها للمراجعة، أو مشاركتها مع مراكز القيادة الساحلية.

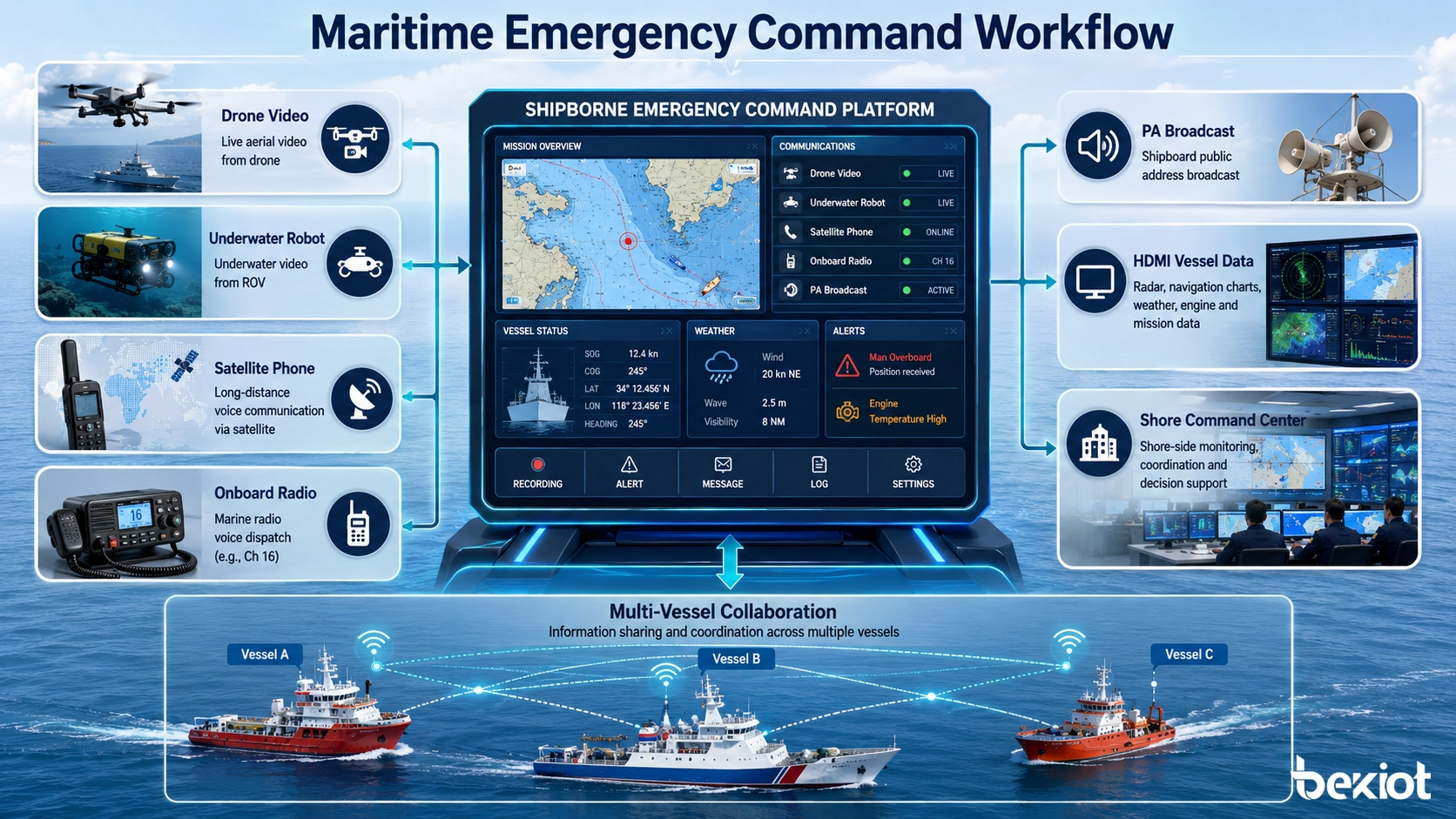

التعامل مع الطائرات المسيّرة والروبوتات تحت الماء والوسائط المتدفقة
تستخدم العمليات البحرية الحديثة مصادر فيديو متنقلة بشكل متزايد. يمكن للطائرات المسيّرة توفير صور للفحص الجوي أو البحث والإنقاذ. ويمكن للروبوتات تحت الماء إعادة فيديو فحص من هياكل السفن أو المنشآت تحت الماء أو مناطق الإنقاذ. وقد تُستخدم أيضًا مشفرات مثبتة على المركبات أو محمولة أو يدوية أثناء العمليات الميدانية.
قد تستخدم هذه المصادر تنسيقات بث ودقات ومسارات شبكة مختلفة. وتسمح معالجة الوسائط المتدفقة المدمجة لمنصة القيادة باستقبال هذه التغذيات وإدارتها وتوجيهها وتوزيعها. يمكن إدخال فيديو الطائرات المسيّرة في نظام القيادة على متن السفينة ثم مشاركته مع المراكز الساحلية أو السفن الأخرى.
تُعد هذه القدرة مهمة بشكل خاص عندما تعمل السفينة بعيدًا عن الساحل. يحتاج فريق القيادة إلى تحديد أي مصدر فيديو يجب عرضه محليًا، وأيهما يجب دفعه إلى الشاطئ، وأيهما يجب تسجيله أو إدخاله في اجتماع.

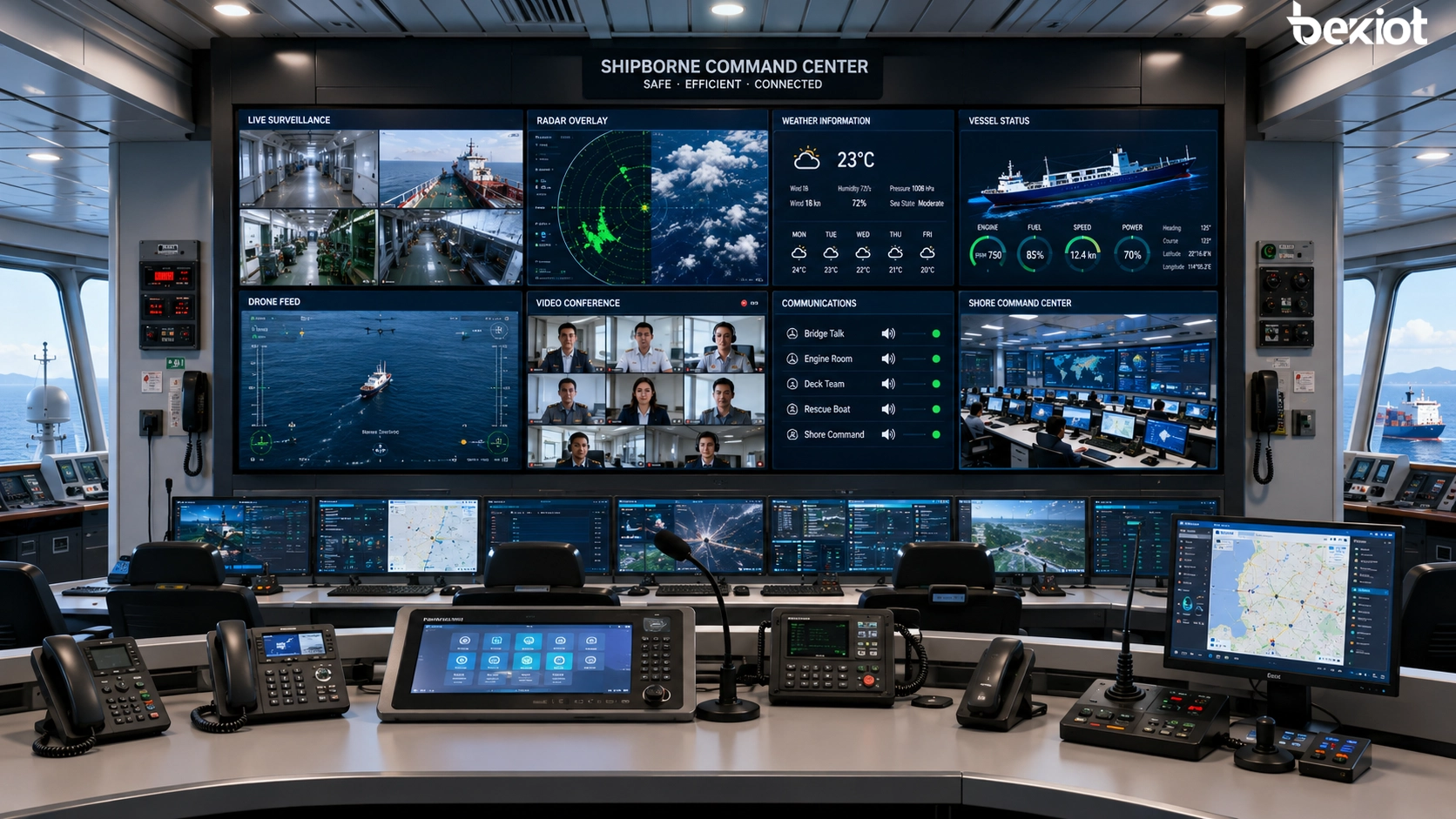

عرض الشاشة الكبيرة من دون نشر مصفوفة ثقيلة
تحتاج قاعة القيادة غالبًا إلى عرض على جدار فيديو، لكن نشر جدار الفيديو التقليدي قد يتطلب معدات مصفوفة ومفككات ترميز ووحدات تحكم إضافية وتمديدات معقدة. وعلى السفن، حيث المساحة وموارد الصيانة محدودة، تكون البنية الأخف غالبًا أكثر عملية.
يمكن لمنصة القيادة المتكاملة على السفينة أن تتضمن مخرج HDMI وقدرة على دمج الفيديو. ويمكنها إرسال تغذيات المراقبة وصور اجتماعات الفيديو وشاشات هواتف الفيديو وفيديو الطائرات المسيّرة وبيانات تشغيل السفينة ومصادر أخرى إلى شاشة كبيرة. يمكن للمشغلين دمج صور مختلفة بمرونة للمراقبة في الوقت الحقيقي واتخاذ القرارات.
يقلل هذا النهج طبقات الأجهزة ويجعل بناء غرفة القيادة أسهل. وفي كثير من سيناريوهات السفن، يقلل أيضًا وقت النشر لأن تشغيل جدار الفيديو تتم إدارته مباشرة من خلال منصة القيادة.
استخدام مداخل HDMI لبيانات السفينة والأنظمة المساعدة
تعتمد السفن غالبًا على أنظمة مساعدة كثيرة، مثل الرادار وبيانات الطقس ومعلومات الملاحة وحالة تشغيل السفينة ومراقبة المحركات وأنظمة الأمن أو أطراف المهام الخاصة. وقد لا توفر كل هذه الأنظمة تدفقات فيديو شبكية قياسية، لكنها غالبًا تستطيع إخراج إشارات عرض.
بفضل عدة واجهات إدخال HDMI، يمكن لمنصة القيادة التقاط هذه الشاشات الخارجية وإدخالها في سير عمل القيادة. يمكن عرض بيانات الرادار ومعلومات الطقس وحالة التشغيل على متن السفينة أو شاشات المهام الخاصة في قاعة القيادة ومشاركتها مع مركز القيادة الساحلي عند الحاجة.
هذا مفيد لأن القرارات البحرية نادرًا ما تعتمد على مصدر معلومات واحد. فقد يحتاج طاقم القيادة إلى مقارنة الفيديو الحي وبيانات الملاحة وظروف الطقس وحالة الاتصال وتقارير الطوارئ في الوقت نفسه.
معالجة فيديو خفيفة للروابط الفضائية
تعتمد الاتصالات البحرية غالبًا على الروابط الفضائية أو الشبكات اللاسلكية الخاصة أو الشبكات العريضة المخصصة أو مسارات الإرسال بعيدة المدى غير المستقرة. وقد يستهلك الفيديو عالي الدقة نطاقًا كبيرًا جدًا، مما يسبب التأخير أو التقطّع أو فقدان الإطارات أو الشاشات السوداء أو فشل الإرسال.
لذلك تُعد معالجة الفيديو الخفيفة جزءًا ضروريًا من نشر القيادة على السفن. وبدلًا من تركيب جهاز ضغط فيديو منفصل بجوار نظام القيادة، يمكن للمنصة المتكاملة معالجة مصادر الفيديو مباشرة. ويمكن تحسين تغذيات المراقبة وكاميرات المؤتمرات وهواتف الفيديو وبيانات HDMI وفيديو الطائرات المسيّرة وتدفقات أخرى وفقًا للنطاق المتاح.
عند دمج ذلك مع معدات الاتصال الفضائي، يساعد على نقل فيديو أكثر سلاسة بمتطلبات نطاق أقل. وبالنسبة للسفن التي يجب أن ترفع تقارير متكررة إلى مراكز القيادة الساحلية، تحسن هذه القدرة جودة الاتصال وموثوقية التشغيل.
تكامل الصوت والهاتف الفضائي واللاسلكي والبث
يبقى الصوت جزءًا حاسمًا من القيادة البحرية. يجب أن تربط المنصة أنظمة صوت غرف الاجتماعات والميكروفونات ومكبرات الصوت وأطراف الاتصال الداخلي والأجهزة الأخرى القادرة على الصوت. وهذا يسمح للسفينة ببناء مساحة قيادة عملية من دون نشر العديد من الأنظمة الصوتية الفرعية المنفصلة.
كما أن الوصول إلى الهاتف الفضائي مهم للسفن. يمكن لمنصة قيادة عملية أن تدعم تكامل الهاتف الفضائي عبر واجهة RJ11، مما يسمح لنظام التوجيه باستخدام خط الهاتف الفضائي للاتصال بأرقام خارجية. ويساعد ذلك السفينة على الحفاظ على اتصال صوتي بعيد المدى عندما لا تكون الشبكات الأرضية العادية متاحة.
يمكن دمج أنظمة اللاسلكي والبث عبر بوابات اللاسلكي وبوابات البث. وبهذه الطريقة يمكن لأجهزة اللاسلكي على متن السفينة ومكبرات PA وأنظمة النداء وتوجيه القيادة أن تعمل معًا. ويمكن لفريق القيادة على السفينة والمشغلين الساحليين تنسيق الاتصالات الصوتية والإعلانات وتعليمات الطوارئ من خلال نظام أكثر توحيدًا.
تنسيق عدة سفن عبر روابط صعبة
التعاون بين عدة سفن أكثر تعقيدًا من الاتصال البسيط من نقطة إلى نقطة. قد تستخدم سفن مختلفة روابط شبكة مختلفة، بما في ذلك الاتصال الفضائي، والنطاق العريض الخاص، والشبكات المتشابكة اللاسلكية، أو الشبكات البحرية المؤقتة. وإذا أرسلت كل سفينة تدفقات الصوت والفيديو من دون معالجة مناسبة، فقد تصبح التجربة العامة غير مستقرة.
يجب أن يعالج نظام القيادة على السفينة تدفقات الصوت والفيديو محليًا، ويكيّفها مع الرابط المتاح، وينسق المشاركة بين السفن والمنصات الساحلية. ومع بوابات البث ومنصة وصول صوتية ومرئية ساحلية، يمكن لعدة سفن بناء شبكة قيادة تعاونية أكثر موثوقية.
هذا مفيد لأساطيل الإنقاذ وفرق الدوريات البحرية ومجموعات البناء البحري وسفن تشغيل الموانئ وسفن البحث وتشكيلات الاستجابة للطوارئ. تصبح كل سفينة عقدة متصلة بدلًا من وحدة معزولة.
البنية الموصى بها للنشر
يمكن تقسيم حل القيادة الصوتية والمرئية الكامل على السفينة إلى عدة طبقات. ويجب تخطيط كل طبقة وفقًا لحجم السفينة ونوع المهمة ورابط الاتصال وسير عمل القيادة.
| الطبقة | المكونات النموذجية | الدور في النظام |
|---|---|---|
| غرفة القيادة | شاشة كبيرة، وحدة تشغيل، ميكروفونات، مكبرات صوت، شاشة توجيه، محطة تحكم محلية | توفر قيادة بصرية مركزية واتصالًا صوتيًا وتشغيل توجيه يومي |
| المنصة المتكاملة | خادم SIP، وحدة MCU لاجتماعات الفيديو، معالجة البث، التسجيل، إدخال/إخراج HDMI، دمج الفيديو، معالجة فيديو خفيفة | توحد الصوت والفيديو والعرض وتوجيه الوسائط والتسجيل وسير عمل القيادة |
| الأطراف على متن السفينة | هواتف IP، أجهزة اتصال داخلي صناعية، محطات نداء طوارئ، كاميرات، NVR، مكبرات PA، بوابات لاسلكي، بوابات بث | تربط الكبائن والأسطح والمناطق الفنية والفرق الميدانية وأنظمة الإشعار على متن السفينة |
| المدخلات الخارجية | بيانات الرادار، نظام الطقس، عرض حالة السفينة، فيديو الطائرات المسيّرة، فيديو الروبوت تحت الماء، مشفرات محمولة | تدخل بيانات المهمة والملاحة والبيئة والفيديو الميداني في قرارات القيادة |
| روابط واسعة النطاق | هاتف فضائي، رابط بيانات فضائي، شبكة عريضة مخصصة، منصة قيادة ساحلية، بوابة وصول متعددة السفن | تدعم تنسيق السفينة مع الشاطئ والسفينة مع السفينة ضمن ظروف الشبكات البحرية |
أين يقدم هذا الحل أكبر قيمة
يناسب نظام القيادة الصوتية والمرئية على السفن سفن النقل الكبيرة وسفن الإنقاذ وسفن الدوريات وسفن الهندسة البحرية وسفن تشغيل الموانئ وزوارق إنفاذ القانون البحري وسفن اتصالات الطوارئ وسفن البحث ومنصات تنسيق الأساطيل. وهو مفيد بشكل خاص عندما تحتاج الفرق على متن السفينة إلى دمج الصوت والفيديو والبيانات والمراقبة والاتصال الخارجي في بيئة قيادة واحدة.
القيمة الأكبر ليست فقط في تقليل عدد الأجهزة. يساعد النظام على تحسين الوعي الموقفي، وتقليل زمن الاستجابة، وتبسيط نشر غرفة القيادة، وتقليل تبديل المشغلين بين الأنظمة، ودعم التعاون في الوقت الحقيقي بين السفينة والشاطئ. وبالنسبة للسفن التي يجب أن تتعامل مع أحداث طارئة أو عمليات بعيدة أو تنسيق بين عدة فرق، يمكن لهذا سير العمل الموحد أن يحسن السلامة والكفاءة.
عندما تكون هناك حاجة إلى أطراف اتصال قوية في مناطق السطح أو غرف الآلات أو مواقع الأرصفة أو المناطق الصناعية القاسية، يمكن لـ Becke Telcom توفير هواتف SIP متوافقة وهواتف صناعية ومحطات طوارئ وأجهزة نداء ومنتجات بوابات كجزء من طبقة الاتصال الموسعة. ويدعم ذلك حلًا بحريًا أكثر اكتمالًا للقيادة واتصالات الطوارئ من دون إدخال مفرط للعلامة التجارية داخل المنصة نفسها.
FAQ
كيف ينبغي اختبار نظام القيادة على السفينة قبل التسليم؟
يجب أن تشمل الاختبارات مكالمات SIP، والوصول إلى اجتماعات الفيديو، ومعاينة الكاميرات، والتحكم PTZ، وإدخال/إخراج HDMI، والاتصال عبر الهاتف الفضائي، والوصول إلى بوابة اللاسلكي، وربط البث، والتسجيل، وعرض جدار الفيديو، ونقل الفيديو عبر رابط ضعيف. كما يوصى بإجراء تجربة بحرية أو اختبار شبكة بحرية محاكى.
هل يمكن إعادة استخدام الكاميرات والهواتف الموجودة على متن السفينة؟
في كثير من المشاريع يمكن إعادة استخدام الكاميرات وNVR وهواتف IP والهواتف التناظرية وأجهزة اللاسلكي أو أنظمة PA الموجودة عبر بروتوكولات قياسية أو أجهزة بوابة. يجب فحص التوافق أثناء تصميم النظام لتقليل كلفة الاستبدال.
ما الذي يجب أن ينتبه إليه المشترون عندما يكون عرض النطاق الفضائي محدودًا؟
ينبغي للمشترين تقييم ضغط الفيديو، وأولوية التدفقات، والتحكم في الدقة، وضبط معدل الإطارات، وإعادة توجيه الفيديو بشكل انتقائي. ليس من الضروري إرسال كل مصدر فيديو إلى الشاطئ بجودة كاملة طوال الوقت.
هل المنصة الساحلية ضرورية لتنسيق عدة سفن؟
في قيادة سفينة واحدة قد لا تكون المنصة الساحلية إلزامية. أما في تنسيق الأساطيل أو عمليات الإنقاذ أو التعاون بين عدة سفن، فيمكن لمنصة وصول ساحلية أن تساعد على إدارة الفيديو والصوت وصلاحيات المستخدمين والتسجيل ومشاركة الموارد بفعالية أكبر.
كيف يمكن للنظام دعم التوسع المستقبلي؟
يجب أن يحتفظ النظام بسعة للشبكة وسعة لأطراف SIP ووصول HDMI وقنوات كاميرات وموارد تخزين وخيارات تكامل البوابات. تجعل الواجهات المفتوحة ودعم البروتوكولات القياسية التوسع المستقبلي أسهل.
