تظل أنظمة الراديو LMR وHF وVHF/UHF مهمة في المنشآت الصناعية وشبكات النقل والمرافق وعمليات السلامة العامة واتصالات الطوارئ. وقد يعتمد العاملون في الميدان على أجهزة الراديو ثنائية الاتجاه في العمليات اليومية، بينما تستخدم غرف التحكم والمكاتب ومراكز القيادة البعيدة بشكل متزايد هواتف SIP وأنظمة IP PBX ومنصات التوجيه القائمة على البرمجيات.
تكمن المشكلة في أن هذه الأنظمة تعمل غالبًا بشكل مستقل عن بعضها. يتواصل مستخدمو الراديو داخل شبكة RF، بينما يعمل مستخدمو الهواتف والموجّهون على شبكة IP. توفر بوابة SIP للراديو واجهة بين البيئتين، مما يتيح الوصول إلى قنوات الراديو الحالية من أنظمة الاتصالات القائمة على SIP دون الحاجة إلى استبدال البنية التحتية للراديو.
يتطلب التكامل العملي أكثر من مجرد تحويل الصوت التناظري إلى حزم IP. إذ يجب على البوابة أيضًا إدارة صوت الإرسال والاستقبال، والتحكم في PTT، واكتشاف الحامل، ومستويات واجهة الراديو، وطبيعة التشغيل نصف المزدوج لأنظمة الراديو التقليدية.
لماذا يتم ربط أنظمة الراديو بشبكة SIP؟
يُصمم نظام الراديو التقليدي عادةً للعمل ضمن نطاق تغطية خاص به. وقد يستخدم الموجّه جهاز راديو للتحكم أو محطة أساسية، بينما يستخدم موظفو المكاتب نظام هاتف منفصلًا. وإذا كانت هناك عدة منشآت، فقد يحتفظ كل موقع أيضًا بمعدات الراديو الخاصة به وموقع توجيه محلي.
معلومات المنتج ذات الصلة: حلول بوابات RoIP
يؤدي ذلك إلى ظهور فجوات في الاتصال عندما يحتاج مشغل غرفة التحكم إلى التواصل مع مستخدمي الراديو، أو عندما يحتاج مكتب بعيد إلى الوصول إلى قناة راديو محلية، أو عندما يجب مراقبة عدة أنظمة راديو من مركز توجيه واحد.
يتيح ربط موارد الراديو بشبكة SIP توسيع القنوات الحالية إلى ما بعد موقع التشغيل الأصلي. واعتمادًا على بنية النظام، يمكن الوصول إلى قناة راديو من وحدة تحكم في التوجيه أو امتداد SIP أو نظام IP PBX أو مركز تحكم بعيد عبر شبكة IP.
ولا تحتاج شبكة الراديو نفسها إلى التغيير. إذ يمكن أن تظل أجهزة الراديو الأساسية والمكررات وأجهزة التحكم الحالية قيد التشغيل، بينما توفر البوابة الاتصال بطبقة اتصالات IP.

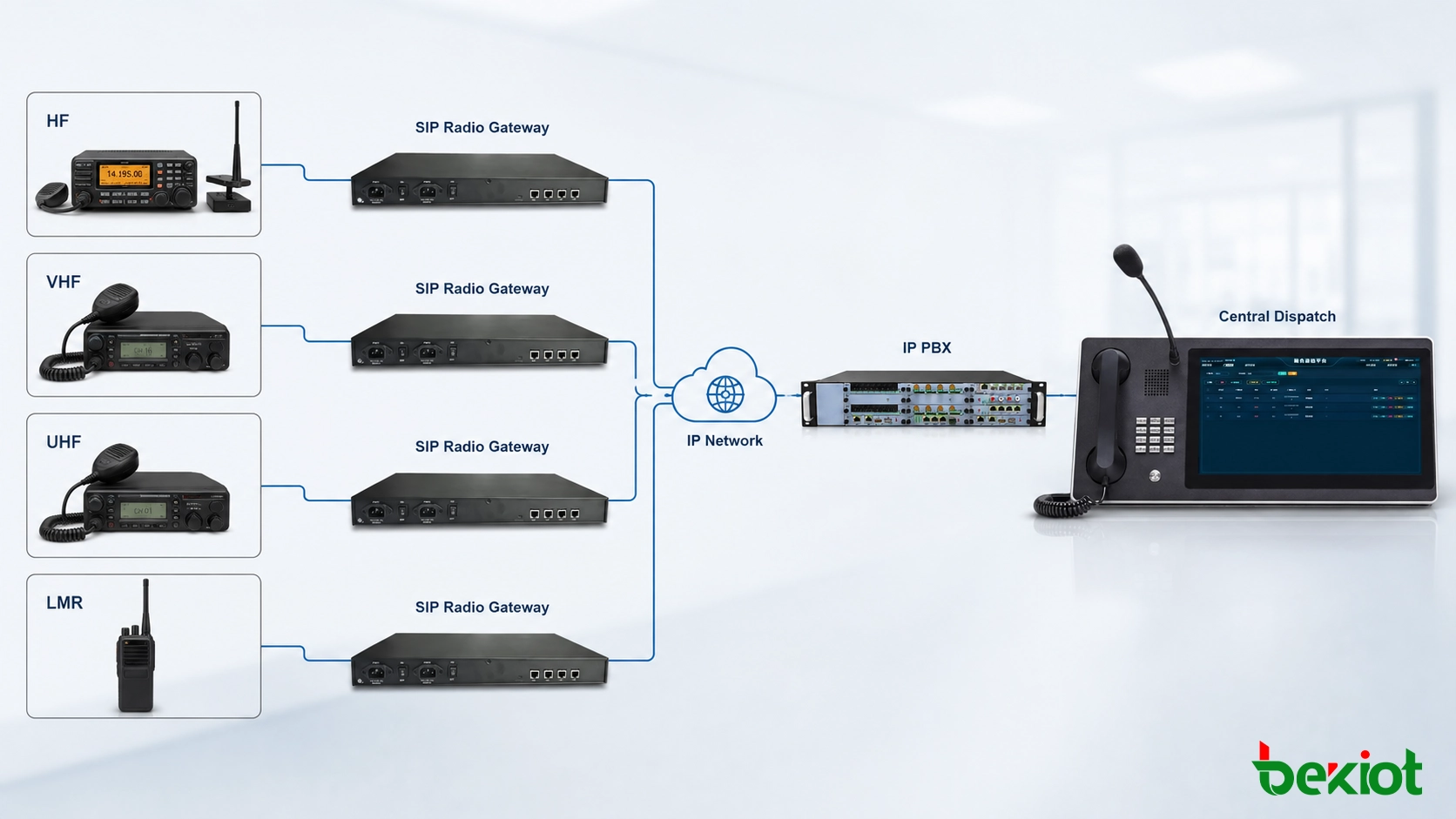

بنية بوابة SIP للراديو وواجهات الراديو
تعمل بوابة الراديو بين نظامين يستخدمان طرق اتصال مختلفة. يعتمد جانب الراديو عادةً على واجهات صوت وتحكم مادية، بينما يستخدم جانب IP الإشارات ونقل الصوت القائم على الحزم.
صوت RX وTX
تتطلب معظم عمليات دمج الراديو مسارات منفصلة لصوت الاستقبال والإرسال. عندما يستقبل جهاز الراديو إرسالًا، يتم تمرير صوت RX إلى البوابة. ثم تقوم البوابة بتحويل الإشارة إلى صوت رقمي وإرسالها عبر شبكة IP.
وفي الاتجاه المعاكس، يتم تحويل الصوت المستلم من نظام SIP أو نظام التوجيه إلى إشارة صوتية متوافقة مع الراديو وإرسالها إلى مدخل صوت TX في جهاز الراديو.
ينبغي التحقق من الخصائص الكهربائية لهذه الواجهات قبل التركيب. إذ يمكن أن يؤثر مستوى الصوت والممانعة والتأريض وما إذا كانت الواجهة متوازنة أو غير متوازنة على جودة الصوت.
التحكم في PTT
لا يستطيع جهاز الراديو ثنائي الاتجاه عادةً الإرسال والاستقبال في الوقت نفسه على القناة نفسها. وقبل أن يتم إرسال الصوت من جانب IP عبر RF، يجب أولًا تحويل جهاز الراديو إلى وضع الإرسال.
تنفذ البوابة هذه العملية من خلال التحكم في PTT. واعتمادًا على المعدات، قد يستخدم PTT طرف تحكم مخصصًا أو نقطة تلامس مرحلية أو GPIO أو واجهة E&M.
عندما يبدأ الموجّه في الإرسال، تقوم البوابة بتفعيل PTT وتمرير صوت TX إلى جهاز الراديو. وعند انتهاء الإرسال، تقوم البوابة بتحرير PTT ويعود جهاز الراديو إلى وضع الاستقبال.
COR وCOS
تحتاج البوابة أيضًا إلى تحديد ما إذا كانت قناة الراديو نشطة. توفر العديد من أجهزة الراديو الأساسية والمحمولة مخارج COR أو COS تتغير حالتها عند اكتشاف حامل صالح أو إشارة مستلمة.
يمكن استخدام هذه المعلومات لفتح مسار صوت الاستقبال، أو إظهار نشاط القناة على وحدة تحكم التوجيه، أو منع المشغل من الإرسال عندما تكون القناة مشغولة بالفعل.
GPIO وE&M والتحكم التسلسلي
قد توفر بوابات الراديو الاحترافية واجهات GPIO أو E&M قابلة للتهيئة للتحكم في PTT، وإظهار حالة الانشغال، والتنبيهات، والتحكم الخارجي. كما توفر بعض أجهزة الراديو واجهات RS-232 أو واجهات تسلسلية أخرى.
عندما تدعم كل من البوابة وجهاز الراديو الأوامر المطلوبة، يمكن استخدام التحكم التسلسلي لوظائف مثل اختيار القنوات أو تغيير التردد أو مراقبة الحالة. وتعتمد هذه الإمكانات على طراز جهاز الراديو المحدد، ولا ينبغي افتراض توفرها لمجرد أن البوابة تدعم SIP.

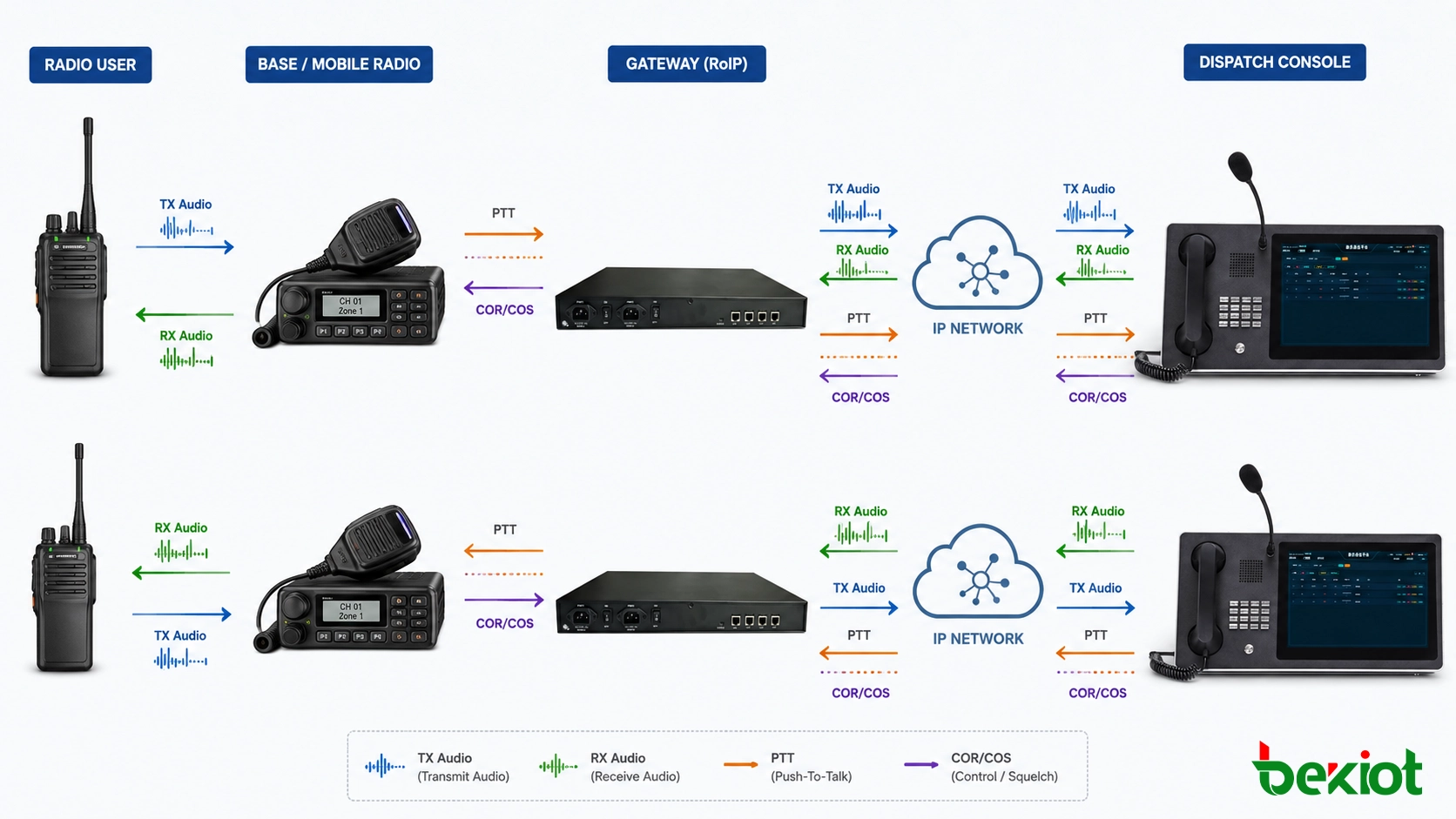

كيفية عمل صوت الراديو وPTT عبر SIP وIP
يؤدي SIP ونقل الصوت والتحكم في الراديو وظائف مختلفة ضمن مسار الاتصال نفسه.
يُستخدم SIP لإنشاء جلسة الاتصال بين نقاط نهاية IP وإدارتها. ويتم التفاوض على معلومات الوسائط عند إنشاء الجلسة، بينما يتم عادةً نقل الصوت في الوقت الفعلي عبر RTP.
تُستخدم برامج ترميز مثل G.711 PCMA أو PCMU بشكل شائع في بيئات LAN وWAN المُدارة عندما يتوفر عرض نطاق كافٍ وتكون هناك حاجة إلى توافق مباشر بين الأنظمة.
تظل الوظائف الخاصة بالراديو مثل PTT وCOR من مسؤولية البوابة. لا يستبدل SIP مباشرةً واجهات PTT الكهربائية أو واجهات اكتشاف الحامل الخاصة بجهاز الراديو. وبدلًا من ذلك، تقوم البوابة بترجمة حالة تشغيل نظام اتصالات IP إلى إجراءات التحكم التي يحتاجها جهاز الراديو.
الاتصال من الراديو إلى IP
عندما يقوم مستخدم ميداني بالإرسال عبر جهاز راديو VHF أو UHF أو أي جهاز راديو متصل آخر، يوفر جهاز الراديو المستقبل صوت RX إلى البوابة. وقد تشير إشارة COR أو COS في الوقت نفسه إلى أن القناة نشطة.
تقوم البوابة بمعالجة الصوت وإرساله عبر شبكة IP إلى وحدة تحكم التوجيه أو نقطة نهاية SIP أو منصة الاتصال المحددة.
الاتصال من IP إلى الراديو
عندما يرد الموجّه، تقوم البوابة أولًا بتفعيل التحكم في PTT لجهاز الراديو المتصل. ثم يتم إرسال الصوت القادم من جانب IP إلى واجهة صوت TX ليتم بثه عبر قناة الراديو.
بعد أن يحرر المشغل PTT، تزيل البوابة أمر الإرسال وتعيد القناة إلى وضع الاستقبال.
يتطلب PTT عبر IP منطق تحكم متوافقًا
لا يتم تنفيذ التحكم في PTT بالطريقة نفسها تمامًا في جميع بوابات الراديو أو أنظمة التوجيه.
تستخدم بعض أنظمة البوابات إشارات تحكم داخلية بين وحدات البوابة. بينما تعرض أنظمة أخرى قنوات الراديو لخادم SIP وتدير PTT من خلال منطق التطبيق الخاص بها. وقد تتواصل منصة التوجيه أيضًا مع البوابة عبر API مخصص أو بروتوكول تحكم خاص بالشركة المصنعة.
ولهذا السبب، ينبغي التحقق من التوافق على مستويي الصوت والتحكم. إن نجاح تسجيل SIP لا يضمن تلقائيًا أن وظائف PTT أو مؤشر انشغال القناة أو التحكم عن بُعد في الراديو ستعمل بصورة صحيحة مع جميع منصات الجهات الخارجية.
ربط أنظمة الراديو LMR وHF وVHF/UHF
يمكن استخدام بنية البوابة الأساسية مع عدة أنواع من أنظمة الراديو، لكن متطلبات الواجهة الفعلية تعتمد على معدات الراديو نفسها أكثر من اعتمادها على نطاق RF وحده.
دمج أنظمة راديو LMR
تُستخدم أنظمة Land Mobile Radio على نطاق واسع في المنشآت الصناعية ومشغلي النقل والمرافق والمؤسسات الأمنية وخدمات الطوارئ.
يمكن لبوابة SIP للراديو عادةً الاتصال بمحطة LMR أساسية أو جهاز راديو للتحكم أو جهاز راديو متنقل أو أي واجهة راديو مناسبة أخرى. ويتم أخذ إشارات الصوت والتحكم من جهاز الراديو وإتاحتها لنظام اتصالات IP.
يكون هذا النهج مفيدًا بشكل خاص عندما ترغب المؤسسة في الاحتفاظ بالبنية التحتية الحالية للراديو مع نقل موقع التوجيه إلى مركز مركزي أو بعيد.
بالنسبة لتقنيات الراديو الرقمية مثل DMR وP25 وTETRA، من المهم التمييز بين التكامل على مستوى الصوت والتكامل على مستوى البروتوكول.
إذا تم ربط البوابة من خلال RX Audio وTX Audio وPTT وCOR، فيمكنها توفير التوافق الصوتي بين أنظمة الراديو، لكنها لا تحصل تلقائيًا على إمكانية الوصول إلى جميع الوظائف الأصلية للراديو الرقمي.
قد تتطلب هويات المشتركين ومجموعات التحدث وإشارات الطوارئ ومعلومات GPS والتحكم في التشفير والميزات الرقمية الأخرى تكاملًا على مستوى البروتوكول أو واجهة مخصصة توفرها الشركة المصنعة لنظام الراديو.
دمج راديو HF
يُستخدم راديو HF عادةً عندما يجب أن تغطي الاتصالات مسافات طويلة أو تبقى متاحة عند محدودية شبكات الاتصالات الخلوية والأرضية. وتشمل التطبيقات المواقع الصناعية النائية والاتصالات البحرية وشبكات الطوارئ والبنية التحتية المعزولة.
تتيح بوابة الراديو بقاء جهاز إرسال واستقبال HF بالقرب من نظام الهوائي، بينما يعمل المشغل من مركز تحكم بعيد.
يمكن نقل الصوت والتحكم في PTT بين الموقعين عبر شبكة IP. وإذا كان جهاز راديو HF يوفر واجهة تحكم عن بُعد متوافقة، فقد تتوفر أيضًا وظائف مثل اختيار القناة أو التردد.
دمج راديو VHF وUHF
تُستخدم أنظمة VHF وUHF بشكل متكرر للاتصالات المحلية في المصانع والمناجم والموانئ والسكك الحديدية والمطارات ومواقع المرافق والمجمعات الكبيرة.
يمكن لبوابة متصلة بمحطة الراديو الأساسية أو جهاز التحكم توسيع القناة إلى شبكة IP، بحيث لا يضطر الموجّه إلى البقاء فعليًا بجوار معدات الراديو.
وعند وجود عدة مواقع أو قنوات، يمكن أيضًا عرض موارد راديو متعددة على محطة عمل توجيه واحدة، مما يقلل الحاجة إلى أجهزة تحكم راديوية منفصلة عند موقع المشغل.

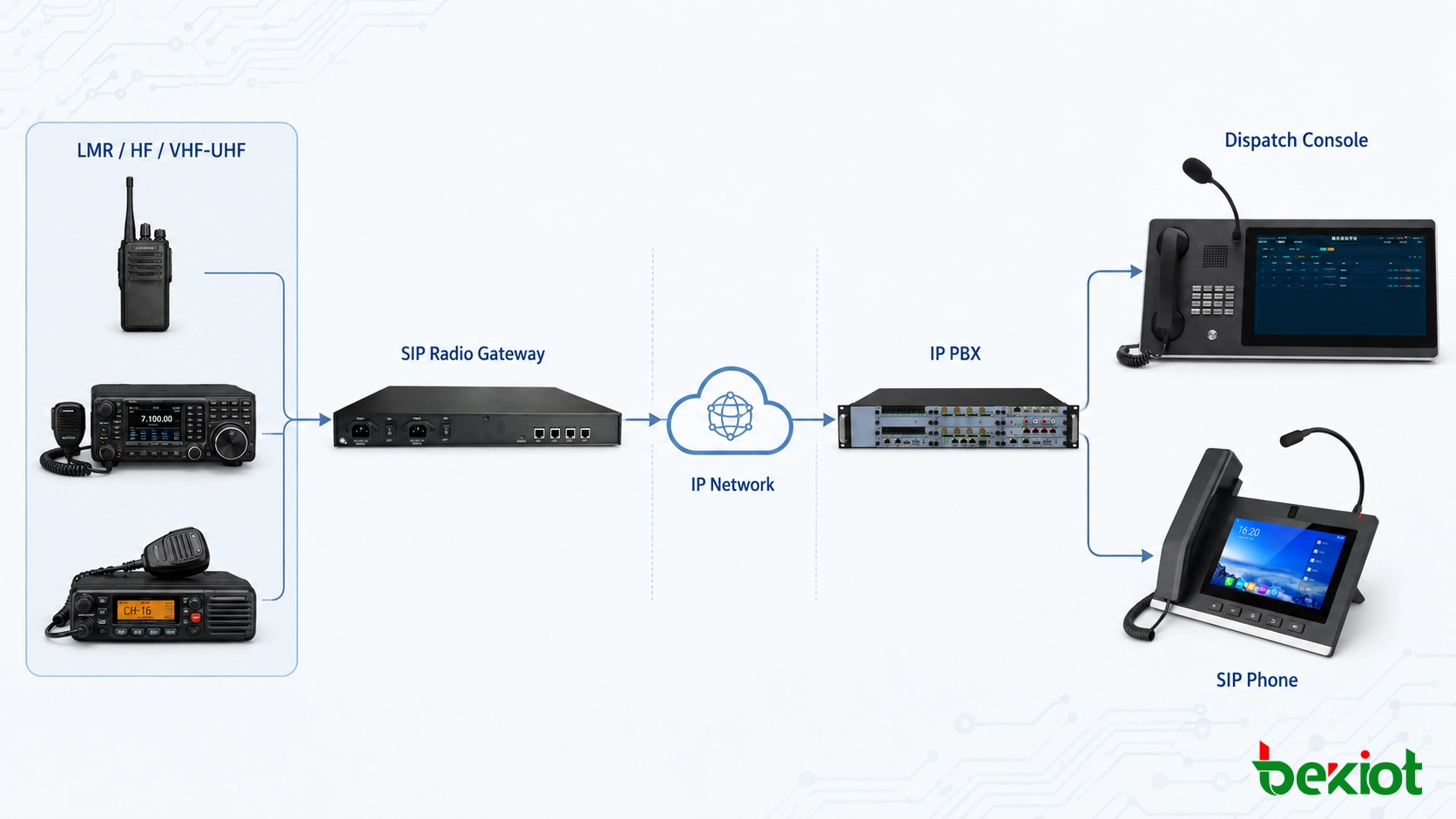

بنيات النشر الشائعة لبوابة SIP للراديو
من الراديو إلى هاتف SIP
في تطبيق بسيط نسبيًا، يمكن تسجيل بوابة الراديو في نظام IP PBX وتخصيص حساب SIP أو رقم داخلي لها.
ويمكن لمستخدمي SIP المصرح لهم بعد ذلك الوصول إلى قناة الراديو المتصلة وفقًا لقواعد التوجيه والتحكم التي تم إعدادها في النظام.
يكون هذا التكوين مناسبًا عندما يحتاج المشرفون أو موظفو الصيانة أو أفراد الأمن إلى الوصول إلى شبكة الراديو من حين لآخر فقط، ولا يحتاجون إلى وحدة تحكم توجيه متكاملة.
من الراديو إلى وحدة تحكم التوجيه
تتطلب تطبيقات غرف التحكم عادةً أكثر من مورد اتصال واحد. فقد يحتاج المشغل إلى مراقبة عدة قنوات راديو مع التعامل في الوقت نفسه مع امتدادات SIP أو مكالمات الطوارئ أو الاتصالات الهاتفية الخارجية.
يمكن لمنصة التوجيه عرض هذه الموارد من خلال واجهة تشغيل واحدة، مما يسمح للموجّه باختيار قناة الراديو المطلوبة والتحكم في PTT دون استخدام ميكروفون منفصل أو جهاز تحكم راديو مستقل لكل شبكة.
الراديو البعيد عبر WAN
لا يلزم أن يكون جهاز الراديو والموجّه في الموقع نفسه. يمكن تركيب محطة راديو أساسية في المكان الذي يوفر أفضل تغطية للهوائي، بينما تقوم البوابة بربط جهاز الراديو بمركز توجيه بعيد عبر WAN خاص أو VPN أو شبكة ألياف ضوئية أو وصلة ميكروويف أو أي اتصال IP مناسب آخر.
تكون هذه البنية مفيدة لمواقع الراديو غير المأهولة والمنشآت الصناعية الموزعة وشبكات الاتصالات التي تغطي مساحة جغرافية كبيرة.
عدة شبكات راديو على منصة توجيه واحدة
تشغل بعض المؤسسات عدة أنظمة راديو مستقلة. فقد تستخدم المنشأة VHF للصيانة وUHF للأمن وHF كوسيلة اتصال احتياطية للمسافات الطويلة.
يمكن توصيل كل جهاز راديو عبر قناة بوابة مناسبة وإيصاله إلى بيئة التوجيه نفسها عبر IP.
تبقى شبكات RF مستقلة، لكن يمكن للمشغلين الوصول إليها من خلال واجهة تحكم مشتركة.
ما الذي يجب التحقق منه قبل نشر بوابة SIP للراديو؟
تنتج معظم مشكلات دمج الراديو عن عدم تطابق الواجهات أو منطق التحكم أو ظروف الشبكة، وليس عن تسجيل SIP نفسه. لذلك ينبغي التحقق من بيئة الراديو والشبكة قبل التركيب.
توافق واجهة الراديو
تأكد من أن جهاز الراديو يوفر اتصالات مناسبة لـ RX Audio وTX Audio وPTT، وكذلك COR أو COS عند الحاجة.
ينبغي التحقق من توزيع أطراف موصل الملحقات، وجهد الصوت، والممانعة، ومنطق التحكم وفقًا لوثائق جهاز الراديو. ويُفضل عادةً التكامل عبر موصل ملحقات أو موصل نظام مخصص بدلًا من استخدام توصيلات الميكروفون ومكبر الصوت.
PTT واكتشاف الحامل
قد يعمل PTT بنمط active-high أو active-low أو نقطة تلامس جافة أو مرحل أو GPIO أو تحكم E&M. ويجب إعداد البوابة بما يتوافق مع جهاز الراديو.
ينبغي أيضًا التحقق من قطبية COR أو COS. فقد يؤدي الإعداد غير الصحيح إلى ظهور قناة الراديو على أنها نشطة باستمرار أو منع البوابة من اكتشاف حركة الراديو الواردة.
ضبط مستوى الصوت
ينبغي اختبار مستويات صوت TX وRX أثناء التشغيل التجريبي باستخدام حركة راديو عادية. فالمستوى المرتفع جدًا قد يسبب تشويهًا، بينما قد يؤدي المستوى المنخفض جدًا إلى صوت ضعيف أو صعب الفهم.
ينبغي أيضًا مراعاة حلقات التأريض والعزل الكهربائي والتوصيلات المتوازنة أو غير المتوازنة عندما يتم تركيب جهاز الراديو والبوابة في خزائن مختلفة أو عند تشغيلهما من مصادر طاقة منفصلة.
زمن التأخير والتذبذب وQoS
تكون عمليات توجيه الراديو حساسة للتأخير لأن المشغلين ينتقلون بشكل متكرر بين حالتي الاستقبال والإرسال. وقد يجعل ارتفاع زمن تأخير الشبكة المحادثات غير طبيعية، كما قد يؤدي إلى فقد بداية الكلام عند بدء الإرسال.
لذلك تُعد استمرارية مسار الشبكة، وإعداد QoS المناسب، وضبط مخزن التذبذب بشكل صحيح أمورًا مهمة، خصوصًا عندما تعمل البوابات عبر WAN.
خادم SIP وتوجيه المكالمات
ينبغي أن يحدد تصميم النظام ما إذا كانت البوابة ستتواصل مباشرةً مع منصة التوجيه أو ستسجل في IP PBX أو خادم SIP.
في عمليات النشر القائمة على PBX، يمكن تخصيص حسابات SIP أو أرقام داخلية لقنوات الراديو الفردية، بحيث تتم إدارة صلاحيات الوصول وتوجيه المكالمات إلى جانب نقاط الاتصال الأخرى.
أمان الشبكة وموثوقيتها
عندما تمر اتصالات الراديو عبر شبكات بعيدة أو غير موثوقة، ينبغي النظر إلى قواعد جدار الحماية وسلوك NAT ومسارات وسائط RTP معًا.
يمكن استخدام VPN أو إشارات SIP المشفرة أو RTP الآمن أو وسائل حماية أخرى عندما تكون مدعومة من المعدات ومطلوبة في المشروع.
كما ينبغي للمنشآت الحرجة مراعاة مصادر الطاقة الاحتياطية ومسارات الشبكة البديلة وإمكانية التشغيل المحلي للراديو في حال أصبحت شبكة IP أو منصة الاتصالات المركزية غير متاحة.
الأسئلة الشائعة حول دمج بوابة SIP للراديو
ما الفرق بين بوابة SIP للراديو وبوابة RoIP؟
بوابة RoIP هي مصطلح أوسع يشير إلى المعدات التي تنقل صوت الراديو ومعلومات التحكم المرتبطة به عبر شبكة IP. أما بوابة SIP للراديو فتوفر اتصال SIP على وجه التحديد، بحيث يمكن لموارد الراديو التفاعل مع خوادم SIP وأنظمة IP PBX وهواتف SIP أو منصات التوجيه المتوافقة.
تدعم العديد من البوابات الاحترافية كلًا من SIP وطرق اتصال RoIP الأخرى، لذلك قد يتداخل المصطلحان في التطبيقات العملية.
هل يمكن لهاتف SIP التواصل مع جهاز راديو VHF أو UHF؟
نعم. يلزم وجود بوابة راديو مناسبة بين شبكة SIP وجهاز الراديو. وتتولى البوابة تحويل الصوت والتحكم في PTT اللازم لوضع جهاز الراديو في وضع الإرسال.
هل يمكن استخدام بوابة واحدة مع أجهزة راديو HF وVHF وUHF؟
لا يحدد نطاق التردد وحده التوافق. فالعوامل الأكثر أهمية هي واجهة الصوت الخاصة بجهاز الراديو، وإشارات التحكم، والخصائص الكهربائية، وأي متطلبات للتحكم عن بُعد.
إذا كان جهاز الراديو يوفر واجهات RX Audio وTX Audio وPTT متوافقة، فقد يكون من الممكن توصيله ببوابة راديو مناسبة سواء كان يعمل على HF أو VHF أو UHF.
هل ينقل SIP إشارة PTT الخاصة بالراديو مباشرةً؟
ليس بالضرورة. يدير SIP جلسة الاتصال، بينما تدير البوابة العلاقة بين حالة اتصال IP والتحكم المادي في PTT المطلوب لجهاز الراديو.
قد يعتمد تنفيذ PTT على GPIO أو E&M أو نقاط تلامس مرحلية أو تحكم تسلسلي أو إشارات خاصة بالبوابة وفقًا للمعدات.
هل يمكن توصيل أجهزة راديو DMR أو P25 أو TETRA بنظام SIP؟
نعم، لكن الوظائف المتاحة تعتمد على طريقة توصيل جهاز الراديو.
يمكن لاتصال الصوت وPTT أن يوفر توافقًا أساسيًا للصوت. أما الوظائف الأصلية مثل معرف جهاز الراديو ومجموعات التحدث وإشارات الطوارئ والموقع والتشفير فعادةً ما تتطلب واجهة أعمق على مستوى البروتوكول.
هل يمكن تسجيل مكالمات الراديو وSIP معًا؟
نعم. بمجرد إتاحة صوت الراديو داخل بيئة اتصالات IP، يمكن لمنصة تسجيل متوافقة تسجيل اتصالات الراديو والهاتف مركزيًا. وتعتمد طريقة التسجيل على بوابة الراديو ومنصة SIP والبنية العامة لنظام التوجيه.
يتيح النشر المصمم جيدًا لبوابة SIP للراديو للمؤسسات الاحتفاظ بالبنية التحتية الحالية لأنظمة LMR وHF وVHF وUHF، مع توسيع موارد الاتصال هذه إلى شبكات IP الحديثة. ويكمن العامل الأساسي في التحقق من واجهة الراديو، ومنطق PTT والتحكم في الحامل، ومستويات الصوت، وظروف الشبكة، بدلًا من التعامل مع دمج الراديو على أنه مجرد عملية تسجيل SIP.
تطور Becke Telcom حلول اتصالات لدمج أنظمة الراديو والهواتف القائمة على SIP ومنصات التوجيه. وبالنسبة للمشاريع التي تتطلب تشغيل أنظمة الراديو ثنائية الاتجاه الحالية مع VoIP أو IP PBX أو منصات التوجيه المركزية، يمكن تصميم النظام وفقًا لواجهات الراديو الفعلية ومتطلبات التشغيل في كل موقع بدلًا من استبدال البنية التحتية القائمة للراديو دون حاجة.
