غالباً ما تعمل فرق إنشاء الأنفاق عبر مناطق العمل تحت الأرض، ومداخل الأنفاق، ومرافق الموقع المؤقتة، ومكاتب المشروع. يمكن لأجهزة الراديو الرقمية توفير اتصال فعال للعمال داخل النفق، لكن القرارات الفنية غالباً ما تشمل أشخاصاً ليسوا جزءاً من شبكة الراديو. قد يكون مهندسو المشروع موجودين في مكتب الموقع، بينما قد يحتاج المصممون أو أخصائيو المعدات أو خبراء خارجيون آخرون إلى الانضمام عبر الهاتف المحمول أو الخط الأرضي. عندما تعمل موارد الاتصال هذه بشكل مستقل، قد يستغرق تنظيم مناقشة فنية متعددة الأطراف وقتاً أطول من المحادثة الفعلية.
الحل العملي هو الاحتفاظ بتغطية الراديو الحالية والشبكة السلكية مع إضافة طبقة قيادة وتبليغ موحدة. من خلال ربط نظام راديو النفق، وهواتف المكاتب، وخطوط PSTN، ونقاط نهاية IP عبر اتصالات تعتمد على SIP، يمكن للمشروع إنشاء مسار اتصال واحد بين عمال الميدان، ومهندسي المشروع، والمتخصصين عن بعد دون إعادة بناء شبكة الموقع بأكملها.
لماذا تبطئ الشبكات المنفصلة التنسيق
اتصال الراديو مناسب تماماً لإنشاء الأنفاق لأن أفراد الميدان يمكنهم التواصل أثناء التنقل بين واجهات العمل، ومناطق المعدات، ومناطق البناء المؤقتة. في العديد من المشاريع، تم بالفعل نشر مكررات راديو رقمية لتوفير تغطية موثوقة على طول منطقة البناء.
يظهر القيد عندما تتطلب مشكلة مشاركة من خارج شبكة الراديو. قد يبلغ عامل بناء عن حالة جيولوجية غير طبيعية، أو عطل في المعدات، أو مشكلة فنية عبر الراديو، لكن مهندس المشروع قد يستخدم هاتف المكتب. قد لا يتوفر أخصائي خارجي إلا عبر الهاتف المحمول أو خط الهاتف الثابت.
إذا ظلت أنظمة الراديو، ونظام هاتف المكتب، وشبكة الهاتف الخارجية مستقلة، فيجب نقل المعلومات يدوياً بين الأشخاص. شخص يتلقى التقرير الميداني، وآخر يتصل بمكتب المشروع، وشخص آخر يتصل بالأخصائي الخارجي. أثناء مشكلات البناء المعقدة، يمكن لهذه السلسلة الاتصالية أن تجعل من الصعب على الجميع سماع نفس المعلومات في نفس الوقت.
لذلك فإن هدف الاتصال ليس استبدال شبكة الراديو، بل ربط الأنظمة المستخدمة بالفعل بحيث يمكن لمشاركين مختلفين الانضمام إلى نفس عملية التبليغ والاستشارة.

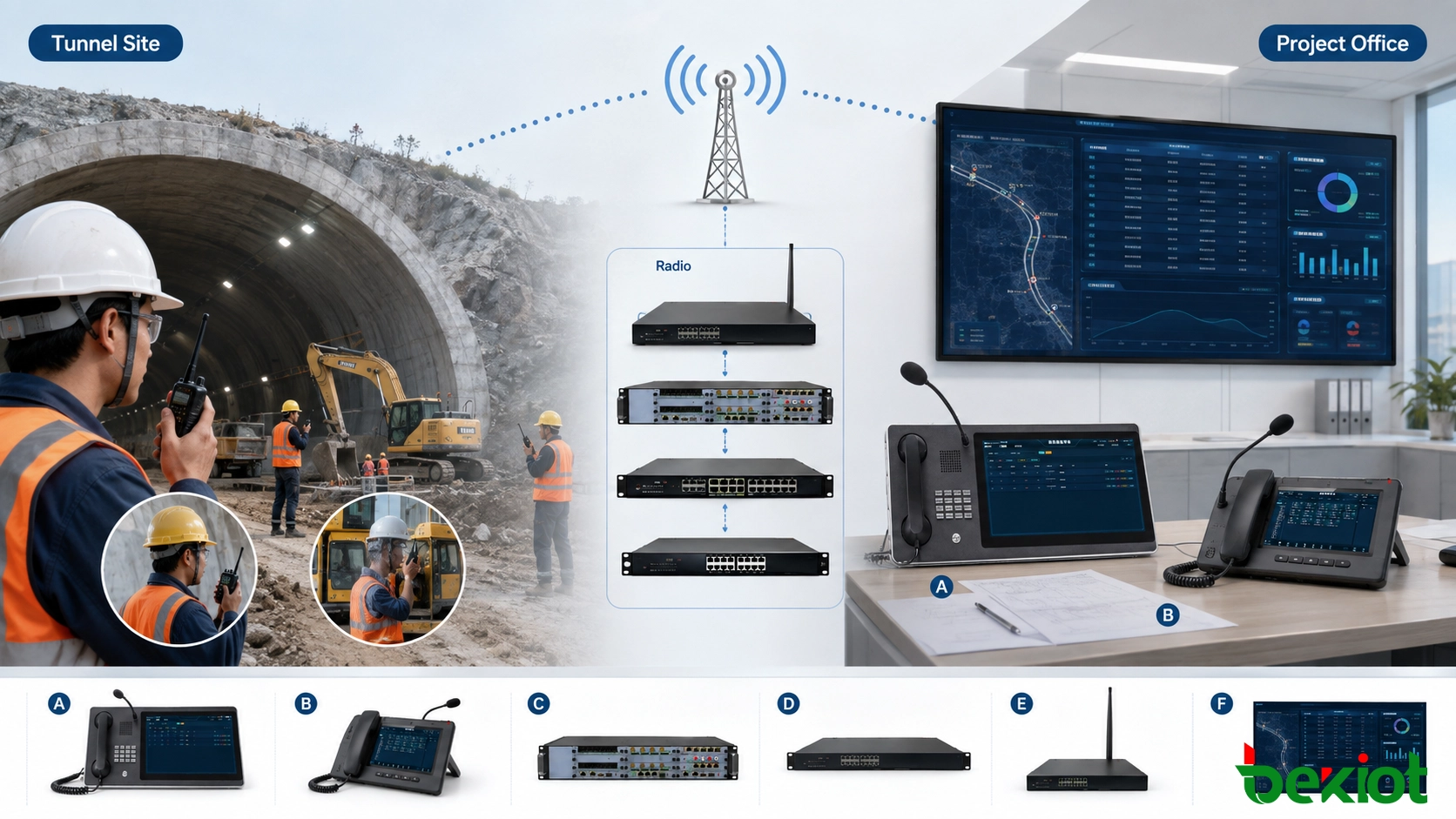

البناء حول موارد الموقع الحالية
يمكن لنظام اتصالات إنشاء الأنفاق الاستفادة من موردين للبنية التحتية قد يكونان متاحين بالفعل في الموقع: شبكة مكرر الراديو الرقمية الحالية والشبكة السلكية بين منطقة البناء ومكتب المشروع.
في موقع البناء، يتم ربط نظام الراديو الرقمي بمنصة القيادة والتبليغ عبر واجهة راديو مناسبة أو بوابة. يستمر أفراد الميدان في استخدام أجهزة الراديو المحمولة الحالية، بينما تحصل منصة التبليغ على إمكانية الوصول إلى مجموعة اتصال الراديو.
يمكن لمكتب المشروع الاحتفاظ ببيئة الهاتف الخاصة به. يمكن لـ IP-PBX أو منصة اتصالات متوافقة ربط الهواتف التناظرية، وهواتف IP، والخطوط الهاتفية الخارجية. يوفر مبدل شبكة اتصال IP لطرفيات اتصال المكتب، بينما يسمح الوصول إلى PSTN للمشاركين خارج شبكة المشروع بالانضمام عبر خدمات الهاتف العادية عند الحاجة.
ثم يتم ربط جانب التبليغ الميداني ومكتب المشروع عبر شبكة IP الحالية للموقع. يوفر SIP طريقة إشارات مشتركة لمعدات الاتصال IP المتوافقة ويجعل من الممكن إنشاء اتصال عبر الأنظمة المنفصلة سابقاً.
هذا النهج مناسب بشكل خاص لمشاريع البناء حيث تكون تغطية الراديو والبنية التحتية للشبكة الأساسية قيد التشغيل بالفعل. بدلاً من استبدال أجهزة الراديو الميدانية أو إعادة بناء اتصالات المكاتب، يضيف المشروع طبقة تكامل بينهما.

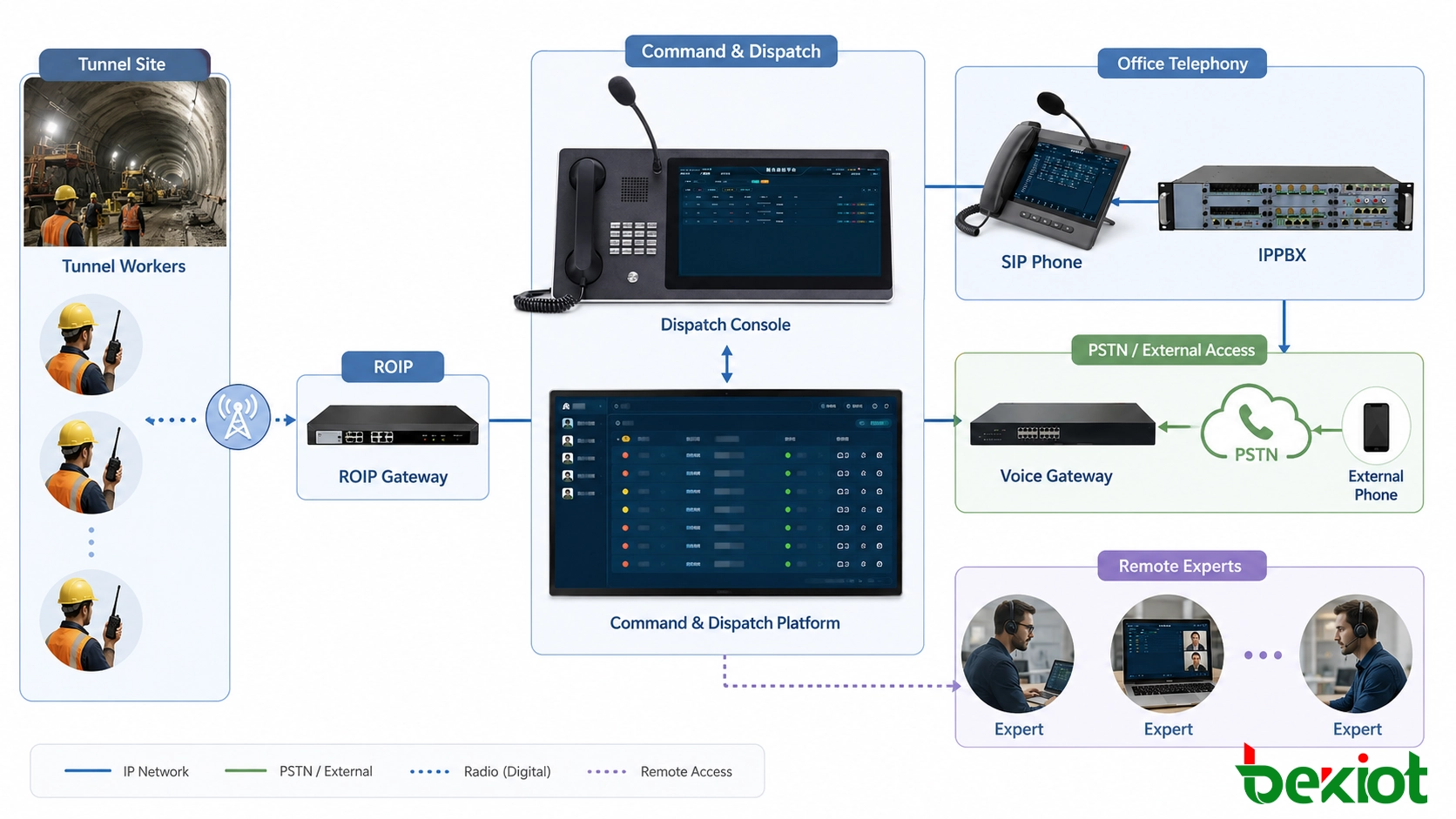

كيف تعمل البنية المتكاملة
يمكن تقسيم البنية العامة إلى جانب الاتصال الميداني، ومكتب المشروع، والمشاركين الخارجيين.
الاتصال الميداني
يواصل العمال داخل النفق وحوله التواصل عبر أجهزة راديو رقمية محمولة. تحافظ مكررات الراديو الحالية على التغطية في جميع أنحاء منطقة البناء. يتم ربط نظام الراديو بمنصة التبليغ بحيث يمكن لمستخدمي الراديو التواصل مع مشاركين خارج مجموعتهم الأصلية عند إذن المرسل.
اتصالات مكتب المشروع
يربط مكتب المشروع موارد هاتفه عبر شبكة اتصال IP. اعتماداً على البنية التحتية الحالية، قد تشمل هذه الموارد هواتف تناظرية، وهواتف SIP، وخطوط داخلية للمكاتب، وخطوط هاتف خارجية.
يمكن للمرسل استخدام طرفية تبليغ مخصصة أو واجهة تبليغ قائمة على المتصفح لعرض موارد الاتصال وبدء المكالمات. هذا يخلق موقع تشغيل مركزي دون مطالبة أفراد الميدان بتغيير تشغيل الراديو العادي الخاص بهم.
وصول الخبراء الخارجيين
لا يحتاج المتخصصون الخارجيون بالضرورة إلى معدات اتصال نفق مخصصة. عندما يكون الوصول إلى PSTN أو اتصال هاتفي خارجي مناسب متاحاً، يمكن للمتخصصين المشاركة باستخدام الهواتف المحمولة أو الهواتف الثابتة.
هذا مهم لإنشاء الأنفاق لأن الأشخاص المطلوبين لحل مشكلة فنية قد يكونون موزعين في مواقع مختلفة. يمكن إحضار موردي المعدات، ومهندسي التصميم، وأخصائيي الجيوتقنية، أو غيرهم من الكوادر الفنية إلى جلسة الاتصال دون السفر أولاً إلى الموقع.

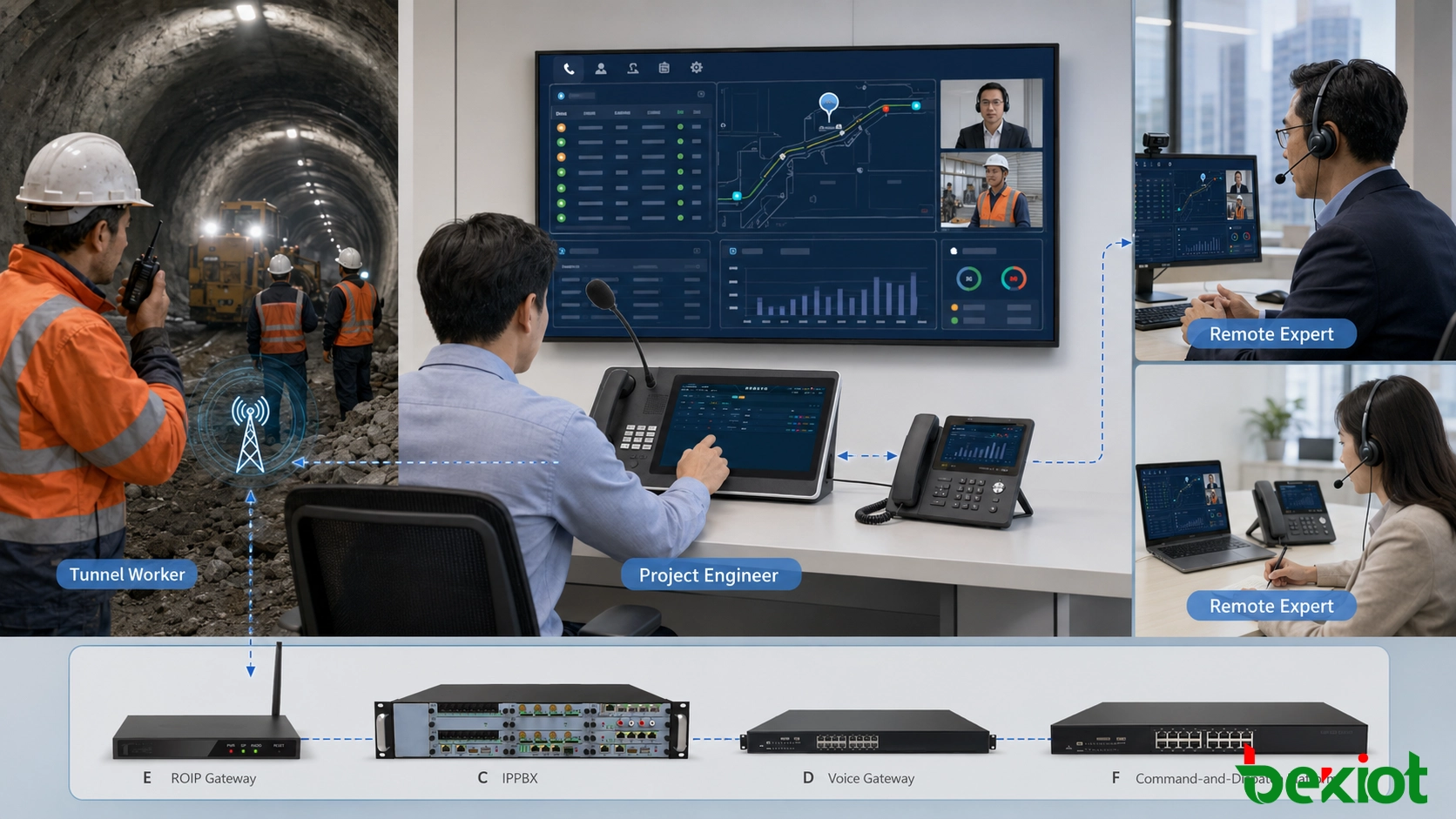

من التقرير الميداني إلى الاستشارة الخبيرة
تتضح القيمة الرئيسية للنظام عندما تحتاج مشكلة بناء إلى مناقشة فنية فورية.
يبلغ عامل ميداني أولاً عن الموقف عبر جهاز الراديو المحمول. نظراً لأن مجموعة الراديو متصلة بمنصة التبليغ، يمكن للمرسل أو مهندس المشروع استلام المعلومات دون إنشاء مسار اتصال يدوي منفصل.
إذا كان الدعم الفني الإضافي مطلوباً، يمكن للمرسل الاتصال بموظفي المكتب المعنيين عبر خطوطهم الداخلية أو هواتف SIP. يمكن بعد ذلك إضافة خبراء خارجيين عبر اتصالات هاتفية خارجية متاحة.
يمكن جمع المشاركين في نفس المؤتمر الصوتي بحيث يتمكن الشخص الموجود في موقع النفق، ومهندسو مكتب المشروع، والخبراء عن بعد من مناقشة المشكلة مباشرة. يمكن للعامل الميداني وصف الحالة الفعلية، ويمكن لموظفي المشروع تقديم معلومات البناء، ويمكن للمتخصصين طرح الأسئلة دون الاعتماد على إعادة توجيه الرسائل المتكررة.
سير العمل هذا مفيد بشكل خاص عندما يعتمد قرار فني على معلومات يصعب تلخيصها عبر عدة مكالمات وسيطة. إبقاء المشاركين في جلسة واحدة يساعد في تقليل سوء الفهم ويمنح الخبراء الفنيين وصولاً مباشراً إلى الأشخاص الأقرب إلى المشكلة.
يمكن أن يدعم مسار الاتصال نفسه أيضاً التنسيق التشغيلي. يمكن للمرسل التواصل مع مجموعات الراديو الميدانية، وموظفي المكتب، ومستخدمي الهاتف الخارجيين من منصة واحدة بدلاً من تشغيل عدة أنظمة اتصال غير مترابطة.
تبليغ موحد للعمليات اليومية
على الرغم من أن الاستشارة الفنية عن بعد هي حالة استخدام مهمة، إلا أن منصة الاتصال المتكاملة يمكنها أيضاً دعم التنسيق الروتيني للبناء.
يمكن لموظفي التبليغ استخدام طرفية مخصصة أو واجهة ويب لبدء الاتصال بمستخدمين مختلفين. بدلاً من تذكر نظام الاتصال الذي ينتمي إليه الشخص، يمكن للمرسل العمل من بيئة اتصال موحدة واختيار المجموعة الميدانية المطلوبة، أو الخط الداخلي للمكتب، أو مستخدم الهاتف.
هذا مفيد عند التنسيق بين النفق ومكتب المشروع. غالباً ما يشمل تقدم البناء، وترتيبات المعدات، ومهام الصيانة، والتعليمات التشغيلية المؤقتة أشخاصاً يستخدمون طرفيات مختلفة. يسمح الربط البيني لهؤلاء المستخدمين بالتواصل دون إنشاء شبكة اتصال جديدة لكل قسم.
يمنح التكامل القائم على SIP النظام مساراً عملياً للتوسع. يمكن إضافة نقاط نهاية IP متوافقة جديدة وفقاً لمتطلبات المشروع، بينما يمكن استخدام بوابات مناسبة حيثما تحتاج موارد الاتصال الحالية إلى البقاء في الخدمة.
النتيجة هي نظام يجمع بين الاتصال الميداني الحالي وقدرة القيادة المركزية بدلاً من استبدال طريقة اتصال بأخرى.
مزايا لمشاريع الأنفاق
واحدة من المزايا الرئيسية لهذه البنية هي القدرة على إعادة استخدام البنية التحتية التي تم نشرها بالفعل. يمكن أن تستمر تغطية الراديو الرقمية الحالية في خدمة عمال النفق، بينما تصبح الشبكة السلكية بين موقع البناء ومكتب المشروع شبكة النقل لنظام الاتصال المتكامل.
هذا يقلل من الحاجة إلى إعادة بناء واسعة النطاق لبيئة الاتصال الأصلية. لا يتعين على المشروع إزالة بنية الراديو العاملة فقط لتمكين الاتصال مع مستخدمي المكاتب أو الخارجيين.
الميزة الثانية هي التبليغ عبر الأنظمة. يمكن لمستخدمي الراديو الرقمي، ومستخدمي الهاتف التناظري، ومستخدمي الهاتف الخارجي، ومستخدمي هواتف IP المشاركة في عملية اتصال منسقة على الرغم من أن طرفياتهم الأصلية تستخدم طرق وصول مختلفة.
الميزة الثالثة هي الاستشارة الأسرع متعددة الأطراف. بدلاً من نقل تقرير ميداني عبر عدة مكالمات منفصلة، يمكن للمرسل تنظيم الأفراد المعنيين في جلسة صوتية واحدة. هذا يمكن أن يقصر مسار الاتصال بين واجهة البناء والمتخصصين الفنيين المسؤولين عن تقييم المشكلة.
يمكن للبنية نفسها أيضاً تعزيز التنسيق في حالات الطوارئ. في حالة وقوع حادث تحت الأرض، يمكن لموقع التبليغ التواصل مع أفراد الراديو الميدانيين مع الاتصال في نفس الوقت بإدارة المشروع أو موارد خارجية أخرى مصرح بها. لذلك يدعم النظام اتصالات البناء الروتينية والمواقف التي تتطلب تنسيقاً أوسع.
لمشاريع الأنفاق حيث توجد بالفعل موارد الراديو والهاتف، فإن مبدأ التصميم الأكثر أهمية هو قابلية التشغيل البيني. يجب أن يربط النظام أصول الاتصال المفيدة بدلاً من إنشاء شبكة معزولة أخرى إلى جانبها.
نظام ذو صلة: نظام القيادة والتبليغ من Becke
تخطيط النشر
قبل التنفيذ، يجب على المشروع أولاً تحديد موارد الاتصال المتاحة بالفعل. يشمل ذلك عادةً منطقة تغطية الراديو، والبنية التحتية للمكرر الرقمي، وشبكة IP بين النفق والمكتب، وبيئة هاتف المكتب، والوصول الهاتفي الخارجي المتاح.
يمكن بعد ذلك تخطيط واجهات التكامل حول هذه الموارد الحالية. يجب ربط اتصال الراديو دون التأثير على العمليات الميدانية العادية، بينما يجب تنظيم موارد SIP والهاتف بحيث يمكن لموظفي التبليغ الوصول إلى المستخدمين المطلوبين بكفاءة.
يجب أيضاً مراعاة الاتصال الشبكي بين منطقة البناء ومكتب المشروع أثناء تخطيط النظام. لأن الحل الأصلي يعتمد على الشبكة السلكية الحالية للاتصال بين الموقعين، فإن الاتصال IP المستقر هو جزء مهم من النشر العام.
تنظيم المستخدمين له نفس القدر من الأهمية. يجب ترتيب مجموعات الراديو، والخطوط الداخلية للمكتب، وجهات الاتصال الخارجية وفقاً لمسؤوليات البناء الفعلية بحيث يمكن للمرسل تحديد الأشخاص المطلوبين للاستشارة الفنية أو الاستجابة للطوارئ بسرعة.
يجب أن يتبع التكوين النهائي موارد الاتصال وإجراءات العمل لكل مشروع نفق بدلاً من استخدام قائمة معدات ثابتة. الهدف هو إنشاء اتصال عملي بين العمليات الميدانية، وإدارة المشروع، والدعم الفني عن بعد.
ملاحظات ختامية
لا يتطلب اتصال إنشاء الأنفاق دائماً شبكة جديدة تماماً. عندما تكون تغطية الراديو الرقمية والشبكات الموقعية متاحة بالفعل، يمكن لنظام قيادة وتبليغ موحد ربط تلك الموارد بهواتف المكاتب، واتصالات IP، ومستخدمي الهاتف الخارجيين.
التحسين الرئيسي هو مسار الاتصال نفسه. يمكن للعمال الميدانيين البقاء على نظام الراديو المألوف لديهم، ويمكن لمهندسي المشروع استخدام طرفيات اتصال المكتب، ويمكن للمتخصصين عن بعد المشاركة عبر الوصول الهاتفي التقليدي. يجمع المرسل هؤلاء المشاركين المختلفين عند الحاجة إلى مناقشة منسقة.
من خلال ربط الأنظمة الحالية بدلاً من تشغيلها بشكل منفصل، يمكن لمشاريع الأنفاق إنشاء اتصال أكثر مباشرة بين موقع البناء وصناع القرار الفنيين، وتحسين التنسيق اليومي، وتوفير آلية أكثر كفاءة للتعامل مع القضايا الفنية أو التشغيلية العاجلة.
الأسئلة الشائعة
هل يمكن توسيع النظام مع تقدم النفق؟
نعم. يمكن تمديد بنية الاتصال مع تقدم البناء، بشرط أن يتم ضبط تغطية الراديو الميدانية والاتصال الشبكي لتتناسب مع مناطق العمل الجديدة. يجب أن يتبع تخطيط التوسع التخطيط الفعلي للنفق ومراحل البناء.
هل يحتاج الخبراء الخارجيون إلى الوصول إلى شبكة المشروع الداخلية؟
ليس بالضرورة. إذا وفر المشروع اتصالاً هاتفياً خارجياً مناسباً، يمكن للخبراء المصرح لهم المشاركة عبر خدمات الهاتف المحمول أو الثابت دون أن يكونوا متصلين مباشرة بشبكة البناء الداخلية.
هل يمكن تنظيم مقاولين مختلفين بشكل منفصل؟
نعم. يمكن تجميع مستخدمي الاتصال حسب المقاول، أو قسم العمل، أو المسؤولية، أو الدور التشغيلي. يساعد التجميع المناسب موظفي التبليغ في الاتصال بالفريق الصحيح دون إشراك مستخدمين غير ذوي صلة.
ما الذي يجب التحقق منه قبل التشغيل؟
يجب أن يتحقق التشغيل من الاتصال بين مستخدمي الراديو ومستخدمي المكاتب، والوصول إلى المكالمات الخارجية، وتشغيل المؤتمرات متعددة الأطراف، ووصول المرسل، والاتصال الشبكي بين المواقع، والاسترداد بعد انقطاع الارتباط المؤقت.
