قيمة مستوى الماء تخبر المشغلين بما يحدث، بينما يساعدهم الفيديو المباشر في فهم سبب حدوثه. في مشروع مراقبة المياه الذكي، فإن عرض كليهما على نفس الشاشة يمنح فرق غرفة التحكم طريقة أسرع للتحقق من القراءات غير الطبيعية، وتفقد الظروف المحيطة، وتحديد ما إذا كان التنبيه يتطلب إجراءً فورياً. تستخدم بنية عملية مستشعر رادار للقياس، وكاميرا موجودة للسياق البصري، ومنصة تكامل فيديو لمزامنة المصدرين. هذا يتجنب إلزام جهاز واحد بأداء كل مهمة، ويسمح للمؤسسات بترقية المراقبة دون استبدال شبكة كاميرات مراقبة قابلة للخدمة.

لماذا يجب أن تظهر القياسات والصور معاً

غالباً ما يتم بناء القياسات الهيدرولوجية ومراقبة الفيديو كنظم منفصلة. تعرض صفحة القياسات الهيدرولوجية المستوى الحالي، بينما تعرض منصة كاميرات المراقبة النهر أو الخزان أو البوابة أو قناة الصرف. عند حدوث إنذار، يجب على المشغل تبديل التطبيقات، وتحديد موقع الكاميرا الصحيحة، ومقارنة خطين زمنيين. هذا التأخير صغير خلال العمل الروتيني، لكنه مهم أثناء الأمطار الغزيرة، أو التغيرات السريعة في المستوى، أو حدث فيضان متطور.

يوفر التراكب المتزامن قيمة مستوى الماء الحالية، ووقت القياس، والحالة مباشرة على البث المباشر ذي الصلة. يمكن للصورة الكشف عن الحطام العائم، أو قناة مسدودة، أو اضطراب السطح، أو هيكل تالف، أو نشاط صيانة لا يمكن للرقم وحده تفسيره. من ناحية أخرى، توفر قيمة المستشعر قياساً قابلاً للتكرار لا يعتمد على تقدير المشغل لقراءة مقياس المياه من صورة مضغوطة.

الهدف ليس تزيين الفيديو بنص إضافي. بل هو إنشاء عرض تشغيلي واحد تجتمع فيه القياسات والتأكيد البصري ومعالجة الحوادث تحت نفس هوية الموقع والمرجع الزمني. يمكن للنموذج نفسه أيضاً عرض سرعة التدفق، والتصريف، وهطول الأمطار عندما تكون مصادر البيانات هذه متاحة.

يجب أيضاً تعريف الكمية المعروضة بدقة. عمق الماء، ومنسوب الماء، والارتفاع هي مصطلحات مرتبطة ولكنها غير قابلة للتبادل. يجب أن يحدد المشروع المرجع الرسمي، ووحدة القياس الهندسية، وإزاحة المستشعر، وقاعدة التقريب قبل وصول القيمة إلى الشاشة. عندما تعتمد العمليات على ظروف سريعة التغير، يمكن أن يتضمن العرض معدل الارتفاع ومؤشر اتجاه قصير كحقول محسوبة منفصلة. يجب أن تحتفظ هذه الحسابات بفاصل مصدرها وحالة الجودة حتى يتمكن المشغل من تمييز الاتجاه المؤكد من نتيجة أنتجتها عينات غير مكتملة.

اختر المصدر المناسب لقراءة المستوى

متى تكون تحليلات الفيديو مناسبة

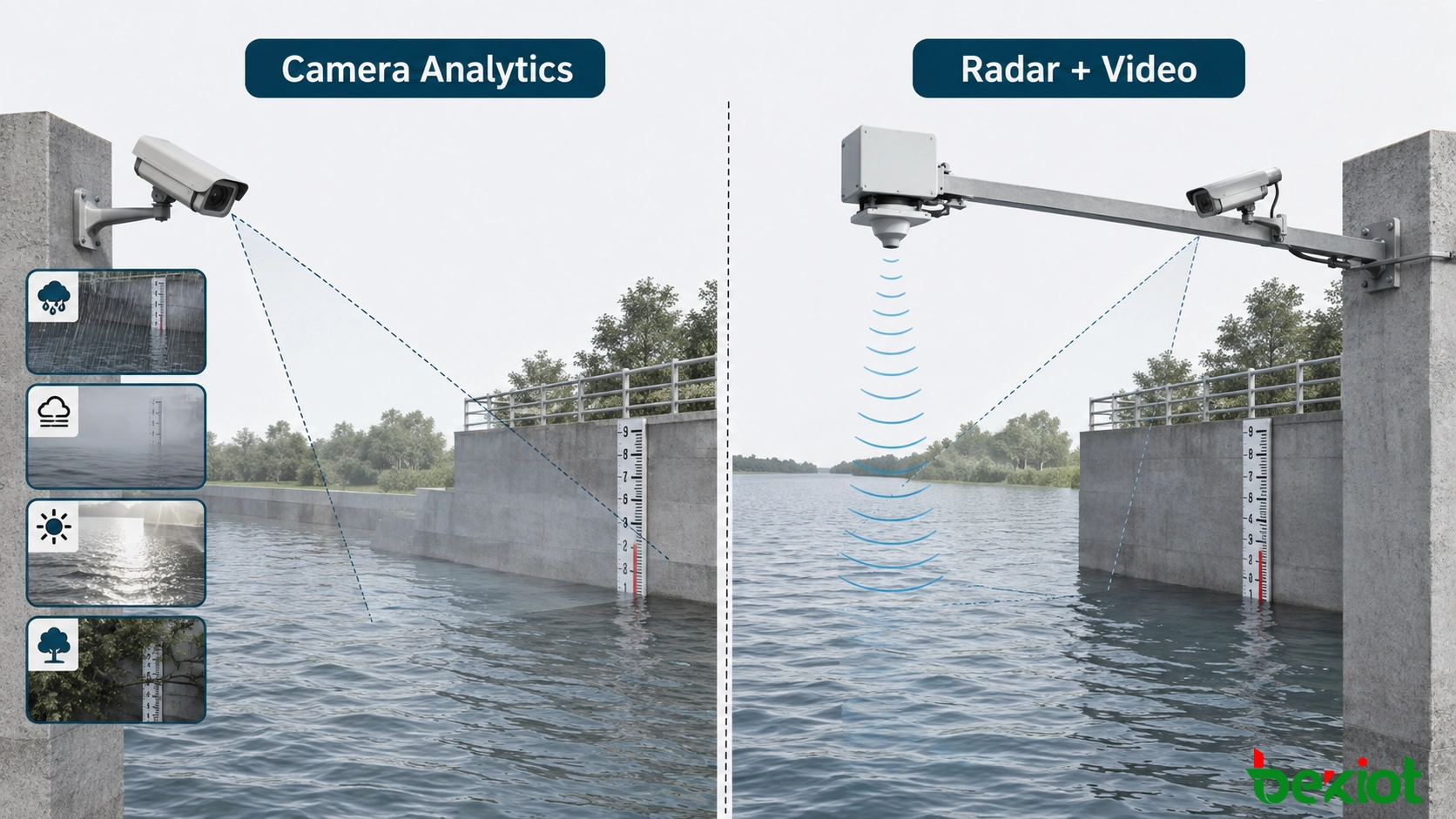

يمكن للكاميرا تقدير مستوى الماء عن طريق تحديد موقع مقياس المياه، أو خط الماء، أو مرجع آخر معاير في الصورة. يجمع هذا النهج بشكل طبيعي بين المشهد والنتيجة المحسوبة. يمكن أن يكون مفيداً في المواقع ذات زاوية الرؤية الثابتة، والإضاءة المتحكم فيها، والمرئيات المرجعية، ونموذج تحليل الصور المجرب جيداً.

يجب تقييم القيود بعناية. فالمطر، والضباب، والوهج، والظلام، ورذاذ الماء، والنباتات، والحطام، وتلوث العدسة يمكن أن تخفي المرجع أو تغير جودة الصورة. قد تمنع القناة الضيقة أو التضاريس غير المنتظمة الكاميرا من تحقيق الزاوية المطلوبة. قد يتطلب التفسير الموثوق أيضاً معالجة كبيرة، وضبط النموذج، والتحقق الخاص بالموقع. تكون هذه النقاط الضعيفة أكثر أهمية خلال الطقس القاسي، وتحديداً عندما تكون القراءات المعتمدة أكثر قيمة.

لماذا يعتبر الرادار غير التماسي غالباً الأداة الأساسية

يقيس مستشعر مستوى الرادار المسافة بين موضع تركيبه وسطح الماء، ثم يحول تلك المسافة إلى مستوى مرجعي بالنسبة إلى مرجع الموقع. نظراً لأنه غير تماسي، فإن المستشعر لا يغمر في الماء، ويكون أقل عرضة للتلوث أو التلف من الرواسب والحطام العائم. كما أنه أقل اعتماداً على ضوء النهار والوضوح البصري مقارنة بقياس الكاميرا فقط، مما يجعله مناسباً للمراقبة المستمرة في الأنهار، والخزانات، والقنوات، ومواقع الصرف الحضري.

الرادار ليس بديلاً عن الهندسة الجيدة. فهندسة التركيب، وبصمة القياس، واهتزاز الجسر، والعوائق، والأمواج، والاضطراب، ودقة المرجع الرسمي، والطاقة، والاتصالات كلها يمكن أن تؤثر على النتائج. لا يزال كل تركيب بحاجة إلى مسح، وفحوصات تشغيل أولية، ومقارنة دورية مع مرجع معتمد. القيد العملي له في هذا الحل مختلف: فالأداة عادةً ما توفر قيمة بيانات وليس شرحاً بصرياً للظروف في الموقع.

بناء مسار متزامن للبيانات والفيديو

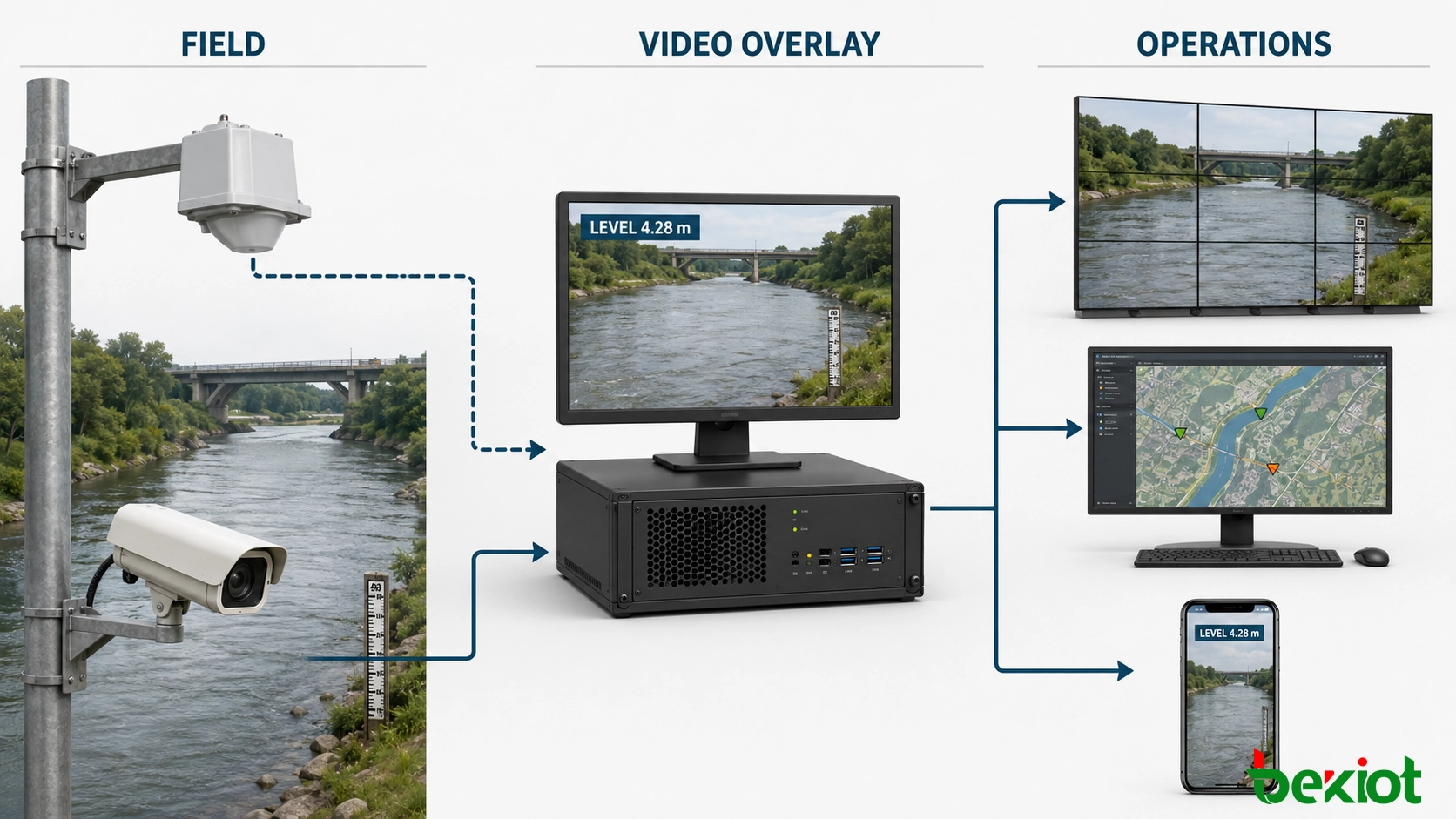

تقع طبقة التكامل بين الأجهزة الميدانية والتطبيقات التي يستخدمها المشغلون. تستقبل قراءة الرادار عبر شبكة القياسات عن بعد المتاحة، وتستقبل تدفق الكاميرا المقابل. يربط خريطة الموقع كل مستشعر بواحدة أو أكثر من الكاميرات بحيث لا تظهر القيمة الخاطئة أبداً على المشهد الخطأ.

1. الحصول على القياس. اجمع مستوى الماء مع معرف مصدره، والطابع الزمني، والوحدة الهندسية، وحالة الجودة أو الاتصالات.

2. تسوية البيانات. حوّل رسائل الحقل إلى تنسيق داخلي متسق مع الاحتفاظ بالقيمة الأصلية ووقت المصدر.

3. استقبال الكاميرا المباشرة. اتصل بالكاميرا الموجودة، أو المسجل، أو نظام إدارة الفيديو عبر واجهة مدعومة.

4. ربط المصادر. حافظ على علاقة صريحة بين موقع المراقبة، والمستشعر، والكاميرا، والمرجع، وقواعد الإنذار.

5. تكوين عرض المشغل. أضف تراكباً مقروءاً يحتوي على القيمة، والوحدة، والطابع الزمني، وحالة جودة البيانات دون حجب الأجزاء الحرجة من الصورة.

6. التوزيع والتسجيل. قدّم العرض المدمج إلى التطبيقات المصرح لها مع الاحتفاظ بسجلات المستشعر الأصلية، وحيثما يلزم، الفيديو غير المعدل.

يجب أن يظل مصدر البيانات (Provenance) مرئياً طوال هذا المسار. يجب أن يحتفظ السجل المسوّق بمعرف الجهاز الأصلي، والطابع الزمني للمصدر، والطابع الزمني للاستلام، والوحدة، ورمز الجودة، وقاعدة التحويل. إذا كانت اتصالات الحقل متقطعة، فقد تقوم بوابة الحافة بتخزين القياسات مؤقتاً وإعادة توجيهها بعد الاسترداد، ولكن يجب وضع علامة على السجلات المتأخرة على أنها تاريخية بدلاً من تقديمها على أنها حية. هذا يمنع الخلط بين تأخير الشبكة وتغير مفاجئ في النهر أو الخزان.

يجب أن تتطابق طريقة الإخراج مع الوجهة. يُستخدم RTSP بشكل شائع لإعداد وتوصيل وسائط الوقت الفعلي والتحكم فيها، بينما يكون WebRTC مناسباً عندما تكون هناك حاجة لمشاهدة وتفاعل منخفضي الكمون عبر المتصفح. قد تدعم RTMP و HLS و HTTP-FLV المساهمة أو التوزيع عبر الويب في بيئات مناسبة. يمكن أن يوفر SIP تكامل الجلسات والإشارات مع أنظمة الاتصالات أو الإرسال المتوافقة. دعم البروتوكول وحده لا يضمن قابلية التشغيل البيني؛ يجب أيضاً اختبار برامج الترميز، والمصادقة، وزمن الانتقال، والتشفير، ومتطلبات المتصفح وجدار الحماية.

يجب تحديد سعة معالجة الفيديو بناءً على التدفقات المتزامنة، والدقة، ومعدل الإطارات، وبرنامج الترميز، والحاجة إلى إعادة الترميز. تمرير تدفق متوافق يستهلك عموماً موارد أقل ويسبب تأخيراً أقل من فك ترميزه وإعادة ترميزه مرة أخرى. يمكن للتدفقات الفرعية التكيفية خدمة المستخدمين المتنقلين بينما يبقى المصدر عالي الجودة متاحاً للأدلة وعرض غرفة التحكم.

يمكن لهذه البنية تغذية جدار فيديو غرفة التحكم، أو واجهة "خريطة واحدة" القائمة على نظم المعلومات الجغرافية، أو وحدة تحكم الإرسال، أو لوحة معلومات المتصفح، أو تطبيق الهاتف المحمول. إعادة استخدام الكاميرات المثبتة يقلل من العمل الميداني ويحمي استثمار كاميرات المراقبة السابق، بينما تظل دقة القياس مسؤولية المستشعر الهيدرولوجي المخصص وتركيبه.

تحويل قيمة الشاشة إلى سير عمل للحوادث

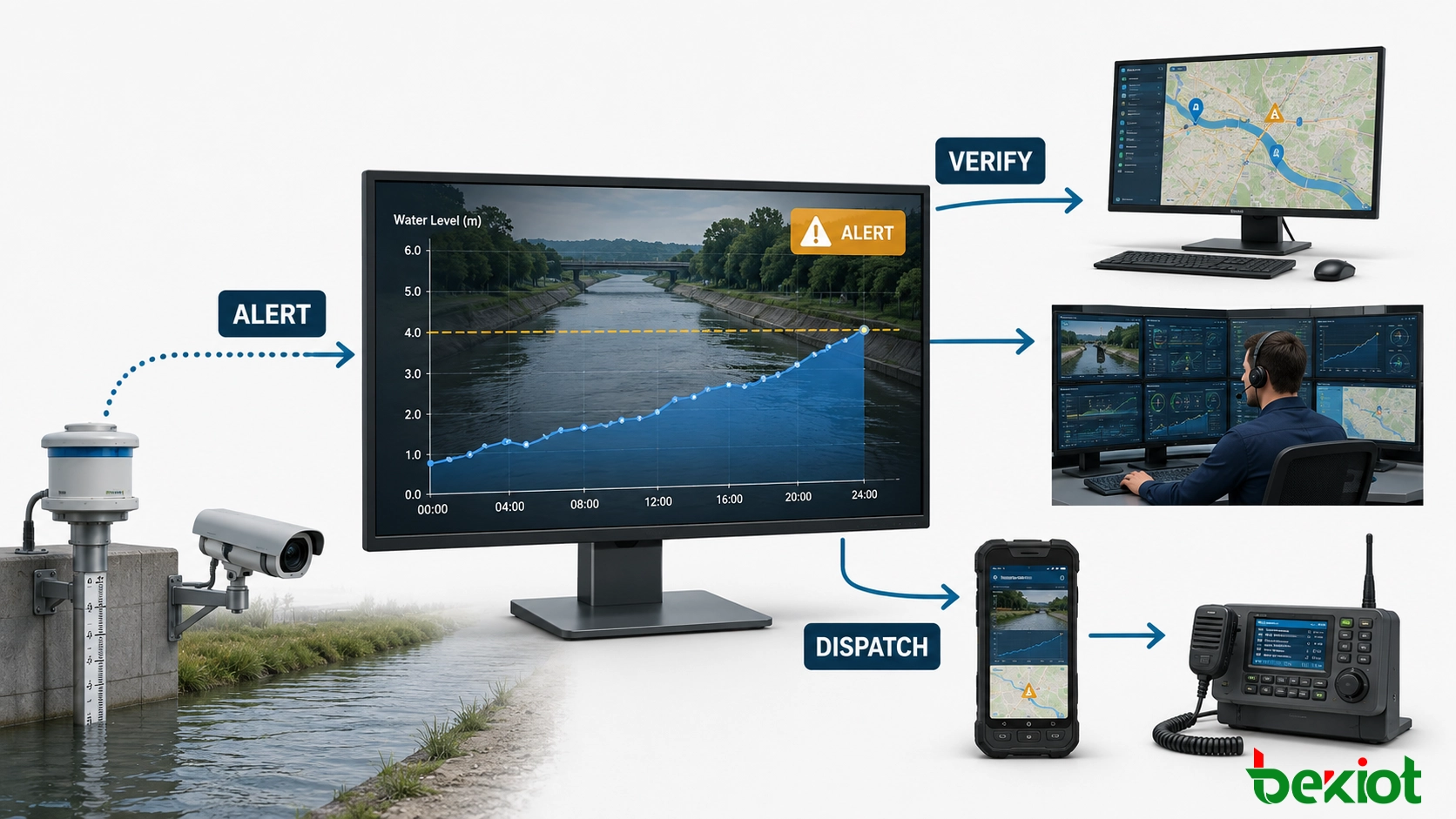

تأتي أكبر فائدة تشغيلية من ربط التراكب بمعالجة الإنذارات. بدلاً من مطالبة الموظفين بمراقبة كل قناة بشكل مستمر، تقوم المنصة بتقييم العتبات المكونة وتقديم المشهد ذي الصلة عند استيفاء الشرط. يجب أن تستند مستويات التحذير والحرجة إلى خطة الموقع المعتمدة، مع قواعد التباطؤ أو الثبات لمنع الإنذارات المتكررة عندما يتحرك سطح الماء حول حد ما.

يمكن لحدث نموذجي أن يفتح الكاميرا المرتبطة، ويبرز القراءة الحالية، ويبدأ سجل الحادث، ويُعلم فريق المناوبة. اعتماداً على الأنظمة المحيطة، قد يتم تسليم الإخطارات عبر سطح مكتب غرفة التحكم، أو تطبيق الهاتف المحمول، أو سير عمل الهاتف، أو واجهة الإرسال اللاسلكي. يمكن لقواعد التصعيد توجيه إنذار غير معترف به إلى دور آخر. يجب تسجيل جميع الإجراءات حتى يتمكن المديرون من إعادة بناء وقت تغير القيمة، وما رآه المشغلون، وكيف تقدم الاستجابة.

يمكن إنتاج قرارات أكثر موثوقية من خلال الجمع بين الشروط دون إخفاء القياسات الأصلية. قد يؤدي عتبة مستوى عالٍ إلى إنشاء تحذير، بينما يستمر معدل الارتفاع، أو هطول الأمطار upstream، أو نقطة مراقبة ثانية في رفع أولويته. يجب أن يتمكن المشغلون من رؤية أي شرط أدى إلى الحدث وأي قاعدة غيرت شدته.

يجب أن تميز الحالة المعروضة بين القياس الحالي والقياس القديم. إذا فشل رابط القياس عن بعد، فلا ينبغي أن تستمر آخر قيمة معروفة في الظهور كما لو كانت حية. حالة "البيانات غير متوفرة" أو "آخر تحديث" أكثر أماناً من رقم قديم لكنه مقنع بصرياً. يجب أيضاً أن تفشل قنوات الفيديو والمستشعر بشكل مستقل: فقدان الكاميرا يجب ألا يمحو القياس عن بعد، وفقدان القياس عن بعد يجب ألا يوقف خدمة الفيديو الأصلية.

تخطيط التشغيل الأولي بناءً على الأدلة، وليس المظهر

العرض التوضيحي الناجح ليس كافياً. يجب أن يثبت النظام المنشور أن الرقم المعروض ينتمي إلى المستشعر الصحيح، ويمثل المرجع الصحيح، ويظل متوافقاً مع الفيديو أثناء التشغيل العادي وانقطاعات الشبكة. قبل التسليم، يجب على فريق المشروع التحقق من العناصر التالية:

• هوية الموقع: تطابق معرفات المستشعر، ومعرفات الكاميرا، ومواقع الخريطة مع سجل الأصول المعتمد.

• المرجع الرسمي: يستخدم مرجع تركيب الرادار والارتفاع أو العمق المعروض الوحدة والمرجع المتوقعين من قبل المشغلين.

• مزامنة الوقت: تستخدم البوابات، والمستشعرات، والمسجلات، وخوادم التطبيقات مصدر وقت متحكم به، وتحافظ على الطوابع الزمنية للمصدر.

• جودة القياس: يتم فحص القراءات مقابل مرجع مقبول عبر ظروف مائية تمثيلية.

• قابلية استخدام الفيديو: يظهر العرض القناة ذات الصلة، أو الضفة، أو البوابة، أو الهيكل ليلاً ونهاراً دون أن يغطي التراكب الأدلة الأساسية.

• سلوك الإنذار: تنتج قواعد العتبة، والثبات، والإقرار، والتصعيد، والاسترداد الاستجابة التشغيلية المقصودة.

• أداء الشبكة: يتم اختبار عرض النطاق الترددي، وزمن الانتهاب من طرف إلى طرف، وفقدان الحزم، وسلوك إعادة الاتصال تحت تحميل واقعي.

• الاحتفاظ بالأدلة: تتبع القياسات الأصلية، وفيديو المصدر، والتدفقات المشتقة، وسجلات الإنذار، وإجراءات المشغل سياسة الاحتفاظ بالمؤسسة.

• التحكم في الوصول: يتم فصل أذونات العرض، والتكوين، والإقرار، والتصدير وفقاً للدور الوظيفي.

• الصيانة: يتم توثيق التنظيف، والفحص، وفحوصات المرجع، ونسخ احتياطي التكوين، ومسؤوليات الاستجابة للأعطال.

يجب التعامل مع التوفر والأمن السيبراني كمتطلبات تشغيلية. يجب أن تستخدم بوابات المستشعر، والكاميرات، والخوادم بيانات اعتماد منفصلة، وحسابات ذات أقل صلاحية، ومناطق شبكة محكومة. يجب أن تكون الإدارة عن بعد مشفرة ومسجلة. بالنسبة للمواقع الحرجة، يمكن للطاقة الاحتياطية، والقياس عن بعد مع التخزين وإعادة الإرسال، وعقدة معالجة ثانوية الحفاظ على الخدمات الأساسية. يجب أن تؤكد اختبارات الاسترداد إعادة الاتصال ودقة البيانات المتراكمة أثناء الانقطاع.

يجب أن يحتفظ التصميم النهائي بالمصادر الخام حيثما تكون قابلية التدقيق مهمة. الفيديو المكون ممتاز للفهم السريع، لكن لا ينبغي أن يصبح السجل الوحيد. الاحتفاظ بالقياسات عن بعد المصدر والفيديو الأصلي يجعل من الممكن التحقيق في فروق التوقيت، وتصحيح تكوين التراكب، وإعادة إنتاج حدث دون تغيير الأدلة.

الأسئلة الشائعة

كيف يجب محاذاة الطوابع الزمنية للمستشعر والفيديو؟

استخدم مصدر وقت شبكة مشترك، وخزن الطوابع الزمنية بتوقيت UTC، واحتفظ بالوقت الذي يبلغ عنه الجهاز الميداني كلما كان متاحاً. يجب أن تحدد المنصة فارقاً زمنياً مقبولاً وتضع علامة على المصادر التي تتجاوزه. يجب اختبار المزامنة بعد عمليات إعادة التشغيل وانقطاعات الاتصال، وليس فقط أثناء الإعداد الأولي.

هل إضافة تراكب يغير التسجيل الأصلي؟

ليس بالضرورة. يحافظ التصميم المتين على تدفق الكاميرا الأصلي أو التسجيل، وينشئ عرضاً مشتقاً منفصلاً، أو يخزن معلومات التراكب كبيانات وصفية مرتبطة. هذا يحمي سلامة الأدلة مع الاستمرار في إعطاء المشغلين عرضاً مدمجاً مريحاً.

ماذا يجب أن يحدث عندما يتوقف المستشعر عن التحديث؟

يجب أن تدخل القيمة في حالة قديمة أو غير متوفرة بعد فترة زمنية محددة. يجب أن تظهر الشاشة وقت آخر تحديث، وتغيير الحالة المرئية، وإنشاء تنبيه اتصالات أو صحة الجهاز. لا ينبغي تقديم آخر قراءة صالحة كقياس حالي.

هل يمكن ربط مستشعر مستوى واحد بعدة كاميرات؟

نعم. قد توفر رؤية واسعة، ورؤية قريبة، ورؤية اتجاه المصب جميعها سياقاً مفيداً لنفس نقطة القياس. يجب أن يحدد التكوين مشهداً أساسياً واحداً ويصنف كل عرض إضافي بوضوح حتى يفهم المشغلون العلاقة.

أي السجلات مفيدة لمراجعة ما بعد الحدث؟

احتفظ بسلسلة القياسات عن بعد الخام، وحالات جودة الجهاز، والفيديو الأصلي، ومقطع الحادث المدمج، وتحولات الإنذار، والإخطارات، والإقرارات، وتاريخ تغييرات التكوين. تُظهر هذه السجلات معاً الحدث المادي والاستجابة التشغيلية للنظام.
