تحتاج الأنفاق إلى أكثر من مجرد تغطية صوتية أساسية. في الأنفاق البرية، وأنفاق السكك الحديدية، وأنفاق المترو، والأنفاق الخدمية، يجب على المشغلين الحفاظ على اتصال صوتي واضح عبر مسافات طويلة، ومساحات مغلقة، وبيئات صعبة صوتيًا. تعتمد العمليات اليومية على الإعلانات في الوقت المناسب، وتنسيق الصيانة، والاتصال بغرفة التحكم. تتطلب حالات الطوارئ أكثر من ذلك. عند وقوع حوادث، أو حرائق، أو دخان، أو ازدحام مروري، أو أعطال في المعدات، أو ضائقة للأفراد، يحتاج مشغل النفق إلى طريقة موثوقة لإصدار التحذيرات، وتوجيه الإخلاء، وتلقي طلبات المساعدة، والحفاظ على تنسيق صوتي في الوقت الفعلي مع الميدان.

يجمع حل العناوين العامة والاتصال الداخلي للأنفاق الاحترافي بين العناوين العامة، والبث المناطقي، والاتصال الداخلي للطوارئ، والاتصال عبر نقاط مساعدة SOS، والنداء المباشر، والتحكم المركزي في منصة موحدة واحدة. بدلاً من معاملة البث والاتصال الداخلي كنظامين منفصلين، يربط الحل بينهما من خلال بنية مشتركة بحيث يمكن أن يعمل الاتصال الروتيني والاستجابة للطوارئ معًا بشكل أكثر كفاءة.

تقدم Becke Telcom حلول اتصالات صناعية للبيئات القاسية والبالغة الأهمية. بالنسبة لمشاريع الأنفاق، يمكن للحل دمج العناوين العامة، والاتصال الداخلي، والهواتف الصناعية، والاتصالات عبر SIP، وربط الإنذار، والتحكم في الإرسال في شبكة اتصال موثوقة تعمل على تحسين سلامة النفق والكفاءة التشغيلية وقدرة الاستجابة.

لماذا تحتاج الأنفاق إلى نظام متكامل للعناوين العامة والاتصال الداخلي

تخلق بيئات الأنفاق تحديات اتصال فريدة. المساحة طويلة وضيقة، والضوضاء الخلفية يمكن أن تكون عالية، وانعكاس الصوت معقد، وقد تنخفض الرؤية أثناء الحوادث. غالبًا ما يحتاج المشغلون إلى التواصل عبر المداخل والمخارج والممرات العرضية ومناطق الخدمة وغرف المعدات وطرق الإخلاء. في الظروف العادية، يدعم الاتصال أعمال الصيانة، وتنسيق الدوريات، وتعليمات المرور، والإخطارات العامة للسلامة. في الظروف غير الطبيعية، يجب أن يدعم النظام نفسه التحذير الطارئ، وإشعارات إغلاق النفق، وتوجيه الإخلاء الصوتي، والاتصال ثنائي الاتجاه المباشر بين الأفراد المتضررين ومركز التحكم.

غالبًا ما لا تكون حلول مكبرات الصوت التقليدية وحدها كافية لأنها لا تستطيع توفير اتصال موثوق بنقاط المساعدة أو تنسيق اتصال داخلي مركزي. وبالمثل، لا يمكن لنظام الهاتف الطارئ المستقل أن يحل محل البث على مستوى المنطقة أثناء الإخلاء. لذلك يستفيد مشروع النفق بشكل أكبر من حل موحد يغطي كلاً من الاتصال من واحد إلى متعدد والاتصال من نقطة إلى نقطة أو من نقطة إلى مركز.

• هيكل مادي طويل ومغلق يتطلب تغطية اتصال موزعة
• ظروف صوتية معقدة بسبب الانعكاس والتردد والمركبات المتحركة
• التعرض البيئي القاسي مثل الرطوبة والغبار والاهتزاز وتغير درجة الحرارة
• الحاجة إلى إعلانات روتينية واتصال طارئ على نفس البنية التحتية
• متطلبات الوصول السريع للمساعدة الطارئة والتأكيد الصوتي في الوقت الفعلي
• الحاجة إلى ربط البث والاتصال الداخلي وكاميرات المراقبة وإنذار الحريق والتهوية وأنظمة التحكم

في إدارة سلامة الأنفاق، يكون الاتصال فعالاً فقط عندما تصل الرسالة الصحيحة إلى الموقع الصحيح في الوقت المناسب، وعندما يتمكن الأشخاص في النفق أيضًا من الاتصال مرة أخرى طلبًا للمساعدة دون تأخير.

موقع النظام في سلامة وتشغيل الأنفاق

يعمل حل العناوين العامة والاتصال الداخلي للأنفاق كمنصة اتصال صوتي لكل من التشغيل الروتيني والتعامل مع الطوارئ. يدعم الإعلانات على مستوى النفق أو القائمة على المنطقة، ونداء المشغل في الوقت الفعلي، ومكالمات نقاط المساعدة الطارئة، والاتصال الداخلي بغرفة التحكم، وربط الأنظمة مع الأنظمة الفرعية للسلامة. في النشر العملي، يصبح عمودًا فقريًا للاتصال يربط بين مستخدمي النفق وموظفي الصيانة وفرق الدوريات والمشغلين المركزيين.

هذا الحل ذو قيمة خاصة في المشاريع حيث تكون الاستجابة السريعة والعمل المنسق أمرًا بالغ الأهمية. عند وقوع حادث، يمكن لمركز التحكم بث تحذير إلى الأقسام المتضررة، والتواصل مباشرة مع الموظفين الميدانيين أو المستخدمين المحاصرين عبر نقاط الاتصال الداخلي، والتحقق من الموقف من خلال الأنظمة المرتبطة، وتوجيه الإخلاء من خلال تعليمات صوتية مباشرة أو مسجلة مسبقًا. هذا المزيج من التغطية الواسعة والتفاعل المباشر هو ما يجعل الحل فعالاً في بيئات الأنفاق.

المكونات الأساسية لحل العناوين العامة والاتصال الداخلي للأنفاق

منصة التحكم المركزية

تدير منصة التحكم المركزية منطق الاتصال العام للنظام. تتعامل مع تكوين المنطقة، وتوجيه البث، وإدارة المكالمات، وسجلات الأحداث، والتحكم في الأولوية، ومراقبة الأجهزة، وربط النظام. في معظم المشاريع، يتم تثبيت هذه المنصة في مركز التحكم في النفق أو غرفة التشغيل وقد تدعم النشر المتكرر لتوفر أعلى.

محطات عمل المشغل ووحدات تحكم الإرسال

تسمح أطراف المشغل للأفراد المصرح لهم بإجراء إعلانات مباشرة، والرد على مكالمات نقاط المساعدة، وبدء البث الطارئ، ومراقبة حالة الجهاز، وتنسيق الاتصال الميداني. محطات العمل هذه ضرورية للإشراف اليومي والتعامل السريع مع الحوادث.

مكبرات الصوت وشبكة مكبرات الصوت

يشمل قسم العناوين العامة من النظام مكبرات الصوت ومكبرات الصوت الموزعة على طول النفق أو عند النقاط الرئيسية مثل المداخل والمخارج وحالات الطوارئ والممرات العرضية ومناطق الإخلاء. يعتمد اختيار مكبرات الصوت على هيكل النفق، والسمعية المطلوبة، والظروف البيئية. في بعض المشاريع، تُستخدم مكبرات الصوت البوقية لإخراج اتجاهي قوي، بينما قد تستخدم مشاريع أخرى مكبرات صوت مثبتة على الحائط أو السقف في المناطق المغلقة.

محطات الاتصال الداخلي للطوارئ ونقاط مساعدة SOS

توفر أطراف الاتصال الداخلي للطوارئ وصولاً صوتيًا مباشرًا من النفق إلى مركز التحكم. يتم تثبيت هذه الأجهزة بشكل شائع في حالات الطوارئ ومناطق الملاذ والممرات العرضية وممرات الخدمة والنقاط الحيوية الأخرى. يمكن لزر واحد بدء طلب مساعدة، مما يتيح استجابة سريعة أثناء الحوادث أو الأعطال أو حالات الطوارئ الشخصية.

هواتف صناعية أو أطراف اتصال SIP

اعتمادًا على نطاق المشروع، يمكن للحل أيضًا دمج الهواتف الصناعية أو نقاط نهاية الاتصال القائمة على SIP لموظفي الصيانة أو الغرف الفنية أو نقاط تشغيل النفق. هذا يوسع الاتصال إلى ما هو أبعد من نقاط المساعدة الطارئة ويدعم تنسيقًا تشغيليًا أوسع.

وحدات التسجيل والإدارة

يمكن للنظام تسجيل البث ومكالمات الاتصال الداخلي ونشاط الإرسال والأحداث الرئيسية للمراجعة في المستقبل. هذا مفيد لإعادة بناء الحوادث، والتحقق من الصيانة، وتدريب المشغلين، وتوثيق الامتثال.

وحدات الواجهة والربط

تربط هذه الوحدات نظام الاتصال بالأنظمة الفرعية الأخرى للنفق مثل كاميرات المراقبة، وإنذار الحريق، والتحكم في التهوية، و SCADA، والتحكم في الإضاءة، واللافتات المرورية، ومنصات القيادة الطارئة. يزيد هذا التكامل من القيمة العملية للحل خلال كل من العمليات الروتينية والأحداث الطارئة.

الوظائف الرئيسية للنظام

العناوين العامة الروتينية

يدعم النظام العمليات اليومية من خلال البث الصوتي الروتيني. يمكن للمشغلين تقديم تذكيرات السلامة، وإشعارات الصيانة، وتعليمات الوصول إلى النفق، ورسائل إدارة المرور، أو إعلانات تنسيق العمل. هذا يساعد في الحفاظ على انضباط الاتصال عبر بيئة النفق بأكملها.

البث المناطقي

بدلاً من إجبار كل رسالة على تغطية النفق بالكامل، يدعم الحل الإعلانات القائمة على المنطقة. يمكن للمشغلين مخاطبة قسم واحد، أو عدة أقسام، أو النفق بالكامل اعتمادًا على الاحتياجات التشغيلية. هذا مهم لأن الحوادث قد تؤثر فقط على منطقة محدودة، ويمكن أن يخلق الإفراط في البث ارتباكًا في الأقسام غير المتضررة.

قد تشمل مناطق البث النموذجية:

• منطقة مدخل النفق
• منطقة مخرج النفق
• أقسام النفق الوسطى
• حالات الطوارئ
• الممرات العرضية
• طرق الإخلاء
• ممرات الخدمة
• غرف المعدات
• مناطق الوصول للصيانة

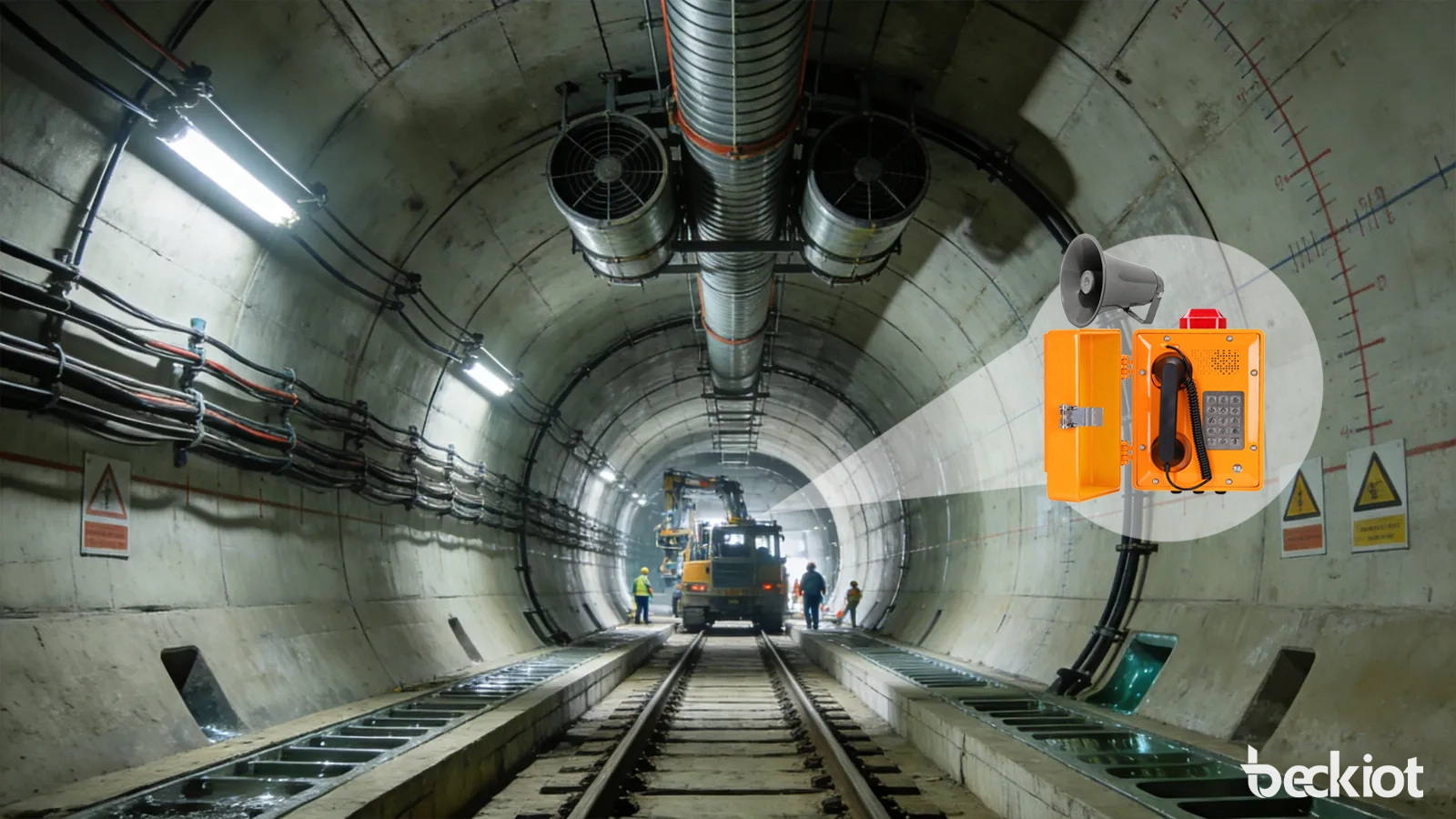

البث الصوتي الطارئ

عند وقوع حادث، يمكن لمركز التحكم استخدام النظام لإصدار تحذيرات وتوجيهات عاجلة. يمكن استخدام الرسائل المسجلة مسبقًا للإخطار السريع والمتسق، بينما تسمح رسائل المشغل المباشرة بتعليمات خاصة بالحالة. تشمل البث الطارئ الشائع تحذير الحريق، وتنبيه الدخان، وإشعار الحادث، وتعليمات الإخلاء، وتحذير الوصول المقيد، وتوجيهات الإنقاذ.

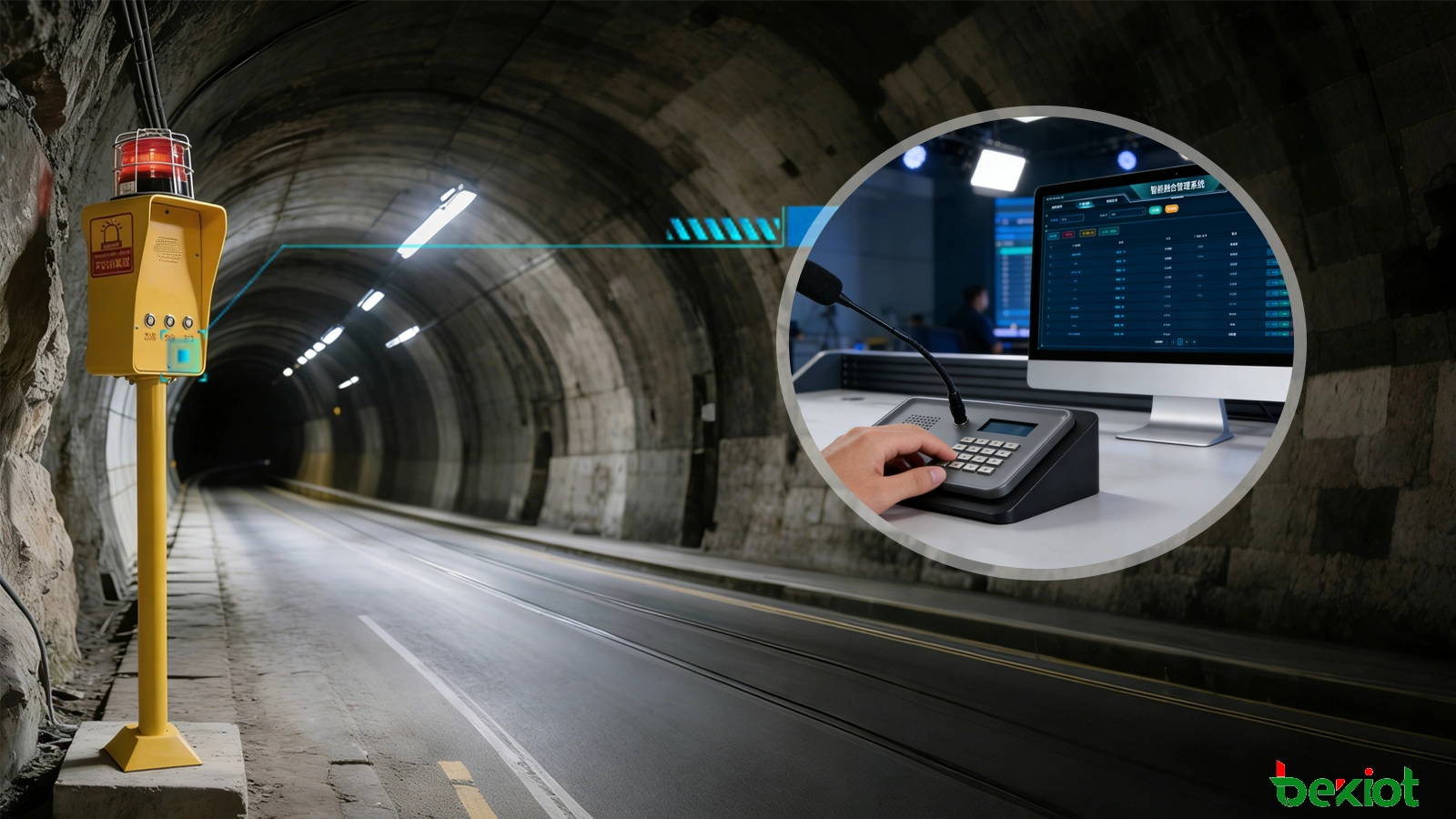

الاتصال عبر نقاط مساعدة SOS

تمكن نقاط المساعدة الطارئة السائقين العالقين أو مستخدمي النفق أو أفراد الطاقم من الاتصال بمركز التحكم بسرعة. هذه الوظيفة مهمة بشكل خاص في الأنفاق الطويلة حيث قد يستغرق وصول المساعدة المادية المباشرة بعض الوقت. بمجرد توصيل المكالمة، يمكن للمشغلين تقييم الحادث وتقديم التعليمات حتى تستجيب الفرق الميدانية.

اتصال داخلي ثنائي الاتجاه

يدعم النظام اتصالاً ثنائي الاتجاه في الوقت الفعلي بين النقاط الميدانية وغرفة التحكم. تساعد هذه الوظيفة المشغلين على تأكيد الظروف في الموقع، وتنسيق إجراءات الاستجابة، وتوجيه فرق الصيانة، أو التحدث مباشرة مع الأشخاص المتضررين من حادث. يقلل الاتصال الداخلي ثنائي الاتجاه أيضًا من عدم اليقين لأن مركز التحكم يمكنه سماع الوضع في الموقع بدلاً من الاعتماد فقط على الإنذارات أو الفيديو.

النداء المباشر من مركز التحكم

يمكن للمشغلين إجراء إعلانات يدوية إلى مناطق مختارة أو النفق بالكامل في أي وقت. هذا مفيد في الحوادث الديناميكية حيث لا تكون الرسائل المسجلة القياسية كافية. يدعم النداء المباشر أوامر أكثر وضوحًا، وتحكمًا أفضل في الموقف، وتنسيقًا أسرع مع الموظفين الميدانيين.

إدارة الأولوية

يمكن للنظام تعيين مستويات أولوية للإعلانات الروتينية، والنداء المباشر، والمكالمات الطارئة، والبث الإنذاري. دائمًا ما يكون الاتصال الطارئ له الأولوية على محتوى التشغيل العادي. هذا يضمن تسليم الرسائل العاجلة أولاً وأن مكالمات المساعدة لا تتأخر بالأنشطة منخفضة الأولوية.

التسجيل وإعادة التشغيل

يمكن تخزين سجلات البث ومكالمات نقاط المساعدة وإجراءات المشغل للمراجعة لاحقًا. هذا يحسن إمكانية التتبع، ويدعم التحقيق في الحوادث، ويساعد مشغلي الأنفاق على تحسين إجراءات الطوارئ من خلال الحالات الحقيقية.

مراقبة الأعطال والإشراف على الحالة

يمكن للحل مراقبة حالة مضخم الصوت، وخطوط مكبرات الصوت، وأطراف الاتصال الداخلي، وروابط الاتصال، والعقد الرئيسية عبر النظام. يعمل الإشراف المركزي على تحسين كفاءة الصيانة ويقلل من خطر فشل الاتصال دون أن يلاحظه أحد.

مناطق النشر النموذجية

يجب تخطيط حل اتصال النفق وفقًا لظروف التشغيل الفعلية وطرق الطوارئ. لا يتعلق تصميم التغطية فقط بمكان وضع الأجهزة، ولكن أيضًا بكيفية دعم سيناريوهات الحوادث المحتملة. يجب اختيار المواقع الرئيسية بناءً على حركة الأفراد، ومخاطر المركبات، وصعوبة الوصول، ومنطق الإخلاء.

مداخل ومخارج الأنفاق

هذه المناطق مهمة لتوجيه حركة المرور والرسائل التحذيرية والاتصال الانتقالي. كما أنها بمثابة نقاط رئيسية لإخطار حركة المرور القادمة أو تنسيق الوصول الخاضع للتحكم.

حالات الطوارئ ومناطق الملاذ

هذه المواقع هي نقاط شائعة للتوقف في حالات الطوارئ أو طلبات المساعدة أو الحماية المؤقتة. تعتبر أطراف الاتصال الداخلي والتوجيه الصوتي الواضح ذات قيمة خاصة هنا.

الممرات العرضية وطرق الإخلاء

في ظروف الطوارئ، تصبح الممرات العرضية وطرق الإخلاء مسارات توجيه حاسمة. يمكن لأجهزة البث في هذه المناطق أن تساعد في توجيه الناس نحو طرق الخروج الآمنة وتقليل الذعر أو التوجيه الخاطئ.

غرف المعدات وممرات الخدمة

تتطلب المساحات الفنية دعمًا للاتصال من أجل الصيانة والتنسيق والتعامل مع الحوادث. هذه أيضًا مناطق عملية لواجهات النظام وأجهزة الإدارة الفنية.

مركز التحكم

مركز التحكم هو مركز اتخاذ القرار. هنا، يشرف المشغلون على حالة الجهاز، ويردون على مكالمات المساعدة، ويبدأون البث، ويصدرون إعلانات يدوية، وينسقون الأنظمة المرتبطة.

تكامل النظام النموذجي

تزداد قيمة الحل بشكل كبير عند ربطه بأنظمة النفق الأخرى. يسمح التصميم المتكامل جيدًا للاتصال بدعم سير العمل التشغيلي والسلامة الأوسع بدلاً من العمل كنظام فرعي معزول.

• تكامل كاميرات المراقبة: يمكن للمشغلين التحقق من الحوادث بصريًا أثناء التحدث مع الموظفين الميدانيين أو مستخدمي النفق
• تكامل إنذار الحريق: يمكن لأحداث الإنذار تشغيل البث التحذيري ورسائل الإخلاء تلقائيًا
• تكامل نظام التهوية: يمكن تنسيق التعليمات الصوتية مع إجراءات استخراج الدخان أو التحكم في تدفق الهواء
• تكامل SCADA أو PLC: يمكن ربط أحداث النظام بأتمتة تقنية ومنطق تشغيل النفق
• تكامل الإضاءة والتوجيه: يمكن للبث دعم الإخلاء الاتجاهي وإدارة الحوادث
• تكامل SIP أو الهاتف: يمكن للحل التوسع إلى شبكات صوتية أوسع لاتصالات الصيانة والتشغيل

على سبيل المثال، عند تشغيل إنذار حريق في قسم واحد من النفق، يمكن للنظام تلقائيًا بدء بث إخلاء خاص بالمنطقة، وتنبيه المشغل، وفتح مسار اتصال داخلي إلى نقاط المساعدة القريبة، والسماح لمركز التحكم بتنسيق الفرق الميدانية من خلال قنوات الاتصال المرتبطة. هذا النوع من الاستجابة المتكاملة يحسن كلاً من السرعة والوضوح أثناء حالات الطوارئ.

اعتبارات التصميم لمشاريع الأنفاق

وضوح الكلام

في النفق، الصوت العالي وحده لا يكفي. يجب أن يقدم النظام كلامًا يمكن للناس فهمه بالفعل. يؤثر التصميم الصوتي، والتباعد بين مكبرات الصوت، والتحكم في الإخراج، وتخطيط المنطقة على الوضوح.

التكيف البيئي

يجب أن تكون الأجهزة مناسبة لظروف النفق مثل الرطوبة والغبار والاهتزاز وتغير درجة الحرارة. الموثوقية على المدى الطويل مهمة لأن الوصول للصيانة قد يكون محدودًا في بعض الأقسام.

تغطية لمسافات طويلة

غالبًا ما تمتد أنظمة اتصال الأنفاق على طرق خطية طويلة. يجب أن يدعم الحل النقل المستقر والتحكم القابل للإدارة عبر الأقسام الموزعة.

وصول سريع للطوارئ

يجب أن تتصل طلبات المساعدة بسرعة وبشكل موثوق. يجب أن يقلل تصميم الاتصال الطارئ من وقت الانتظار ويضمن أن مركز التحكم يمكنه الاستجابة فورًا.

التكرار والموثوقية

نظرًا لأن الأنفاق هي بيئات بالغة الأهمية للسلامة، يجب أن تدعم منصة الاتصال بنية مرنة، بما في ذلك تصميم طاقة محمي، وطوبولوجيا شبكة موثوقة، والإشراف على الأعطال.

سهولة الصيانة

تقلل التشخيصات المركزية ومراقبة الحالة من عبء العمل على فرق الصيانة وتساعد المشغلين على تحديد الأعطال قبل أن تؤثر على الاستعداد للطوارئ.

لا يتم تعريف نظام اتصال النفق القوي فقط بمدى قدرة الصوت على السفر، ولكن بمدى قدرة المشغلين على إعلام الناس وتوجيههم والتواصل معهم تحت الضغط.

كيف تدعم Becke Telcom مشاريع اتصال الأنفاق

تركز Becke Telcom على حلول الاتصالات للسيناريوهات الصناعية وعالية المخاطر. في تطبيقات الأنفاق، تم تصميم حل العناوين العامة والاتصال الداخلي الخاص بها لدعم كل من احتياجات الاتصال اليومية والاستجابة لحالات الطوارئ من خلال بنية منصة موحدة.

يمكن للحل دمج العناوين العامة، والاتصال الداخلي للطوارئ، والهاتف الصناعي، والاتصالات عبر SIP، والمراقبة المركزية، ووظائف ربط السلامة في نظام واحد يمكن إدارته. هذا يساعد مشغلي الأنفاق على تقليل تجزئة الاتصال وبناء شبكة اتصال سلامة أكثر استجابة عبر المداخل والأقسام وطرق الإخلاء ونقاط التحكم.

• حل موحد للبث من واحد إلى متعدد والاتصال ثنائي الاتجاه للطوارئ
• تقسيم مرن إلى مناطق لأقسام النفق ومناطق الملاذ وطرق الإخلاء
• تكامل سريع مع كاميرات المراقبة وإنذار الحريق والتهوية وأنظمة التحكم الفنية
• دعم اتصال موثوق لبيئات تشغيل الأنفاق القاسية
• تصميم قابل للتطوير للأنفاق البرية، وأنفاق السكك الحديدية، وأنفاق المترو، والأنفاق الخدمية

القيمة العملية للحل

بالنسبة لمشغلي الأنفاق، ومقاولي EPC، ومتكاملي الأنظمة، يوفر حل العناوين العامة والاتصال الداخلي المتكامل قيمة تتجاوز بكثير تغطية الصوت الأساسية. إنه يحسن كيفية عمل الاتصال قبل وأثناء وبعد الحادث.

• يحسن الاتصال الروتيني عبر بيئات الأنفاق الطويلة
• يدعم تحذيرًا أسرع للطوارئ وتوجيه إخلاء أكثر تنظيماً
• يوفر وصولاً مباشرًا للمساعدة من النفق إلى مركز التحكم
• يقوي التنسيق بين الموظفين الميدانيين ومشغلي غرفة التحكم
• يحسن التحقق من الحوادث والاستجابة من خلال الأنظمة المرتبطة
• يقلل من المخاطر الناجمة عن التعليمات المتأخرة أو الاتصال غير المكتمل

الخاتمة

يعد حل العناوين العامة والاتصال الداخلي للأنفاق جزءًا أساسيًا من البنية التحتية الحديثة لسلامة وتشغيل الأنفاق. في البيئات التي تؤثر فيها المسافة والانغلاق والضوضاء وضغط الاستجابة للطوارئ جميعها على الاتصال، توفر منصة موحدة للبث والاتصال الداخلي طريقة أكثر فعالية لإعلام مستخدمي النفق وموظفيه وتوجيههم وحمايتهم.

من خلال الجمع بين العناوين العامة، والبث المناطقي، والاتصال عبر نقاط مساعدة SOS، والنداء المباشر، وربط النظام في بنية واحدة، يمكن لمشغلي الأنفاق تحسين التنسيق اليومي وتعزيز الاستعداد للطوارئ. عندما يصبح الاتصال أكثر وضوحًا وأسرع وأكثر تفاعلية، تصبح إدارة النفق أكثر أمانًا وقابلية للتحكم.

الأسئلة الشائعة

ما هو حل العناوين العامة والاتصال الداخلي للأنفاق؟

هو نظام اتصال متكامل للأنفاق يجمع بين العناوين العامة، والاتصال الداخلي للطوارئ، والنداء المباشر، والاتصال عبر نقاط المساعدة، والتحكم المركزي للتشغيل الروتيني والاستجابة للطوارئ.

لماذا يعتبر الاتصال الداخلي ثنائي الاتجاه مهمًا في النفق؟

يسمح الاتصال الداخلي ثنائي الاتجاه لمركز التحكم بالتواصل مباشرة مع مستخدمي النفق أو الموظفين الميدانيين، وتأكيد الموقف، وتقديم التوجيه، وتنسيق إجراءات الاستجابة في الوقت الفعلي.

هل يمكن للنظام دعم البث المناطقي؟

نعم. يمكن للحل البث إلى أقسام فردية من النفق، أو مناطق مختارة، أو النفق بأكمله، مما يساعد في تقديم تعليمات أكثر دقة دون التسبب في ارتباك غير ضروري.

هل يمكن دمج هذا الحل مع أنفاق أخرى؟

نعم. يمكن ربطه مع كاميرات المراقبة، وإنذار الحريق، والتهوية، و SCADA، والإضاءة، وأنظمة اتصال SIP لدعم تشغيل وإدارة أنفاق أكثر تنسيقًا.
