في الاستجابة للطوارئ، تعمل الفرق الميدانية غالبا في مناطق تكون فيها شبكات الهاتف المحمول العامة ضعيفة أو متضررة أو مزدحمة أو غير متاحة بالكامل. وتتطلب عمليات الإنقاذ الجبلي، ومكافحة حرائق الغابات، والسيطرة على الفيضانات، وحوادث المناجم، وحوادث النقل، والعمليات البحرية، ومواقع الطاقة، ومراكز القيادة الميدانية المؤقتة اتصالا صوتيا موثوقا بين الفرق في الموقع ومراكز القيادة البعيدة.

يمكن لاتصالات الأقمار الصناعية عريضة النطاق أن توفر ربط IP بعيد المدى للمواقع النائية، بينما تبقى أجهزة الراديو ضيقة النطاق من أكثر الأدوات العملية للاتصال السريع بنمط اضغط للتحدث على الأرض. ولا يتمثل التحدي الرئيسي في قدرة هاتين التقنيتين على العمل منفصلتين، بل في كيفية دمجهما في نظام واحد للقيادة الصوتية الطارئة عبر المناطق.

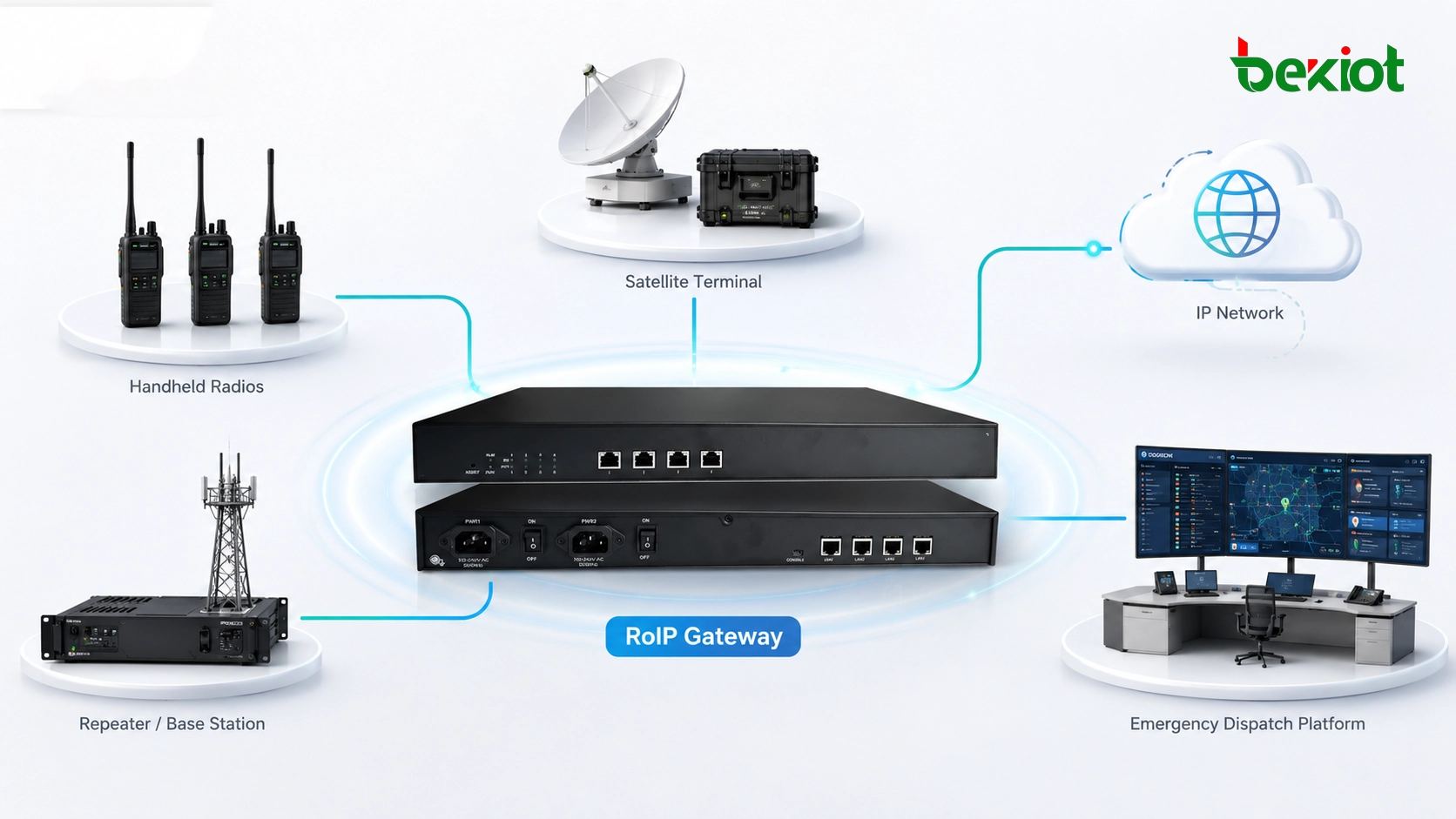

يتمثل حل عملي في استخدام بوابة Radio over IP لربط أجهزة الراديو التقليدية أو المكررات أو المحطات القاعدية أو أجهزة الراديو المركبة على المركبات بشبكة IP، ثم نقل الصوت وتحكم PTT عبر روابط الأقمار الصناعية أو الشبكات الخاصة أو VPN أو الألياف أو 4G/5G أو المسارات الهجينة. وبهذا يمكن لمستخدمي الراديو في الميدان الاستمرار في استخدام الأجهزة المحمولة المألوفة، بينما يحصل مركز القيادة على وصول عن بعد، و dispatch مركزي، ومراقبة، وتسجيل، وتنسيق بين المناطق.

لماذا لا تزال أجهزة الراديو مهمة في الاستجابة الميدانية

حتى عند توفر اتصالات الأقمار الصناعية عريضة النطاق، تظل أجهزة الراديو ضيقة النطاق مهمة في عمليات الطوارئ الميدانية. فهي توفر اتصال PTT فوريا، ومكالمات جماعية سريعة، وتشغيلا بسيطا، وألفة عالية لدى الفرق، وقابلية استخدام جيدة للفرق المتحركة التي ترتدي القفازات أو الخوذ أو الملابس الواقية أو معدات الإنقاذ.

مقارنة بالفيديو أو التطبيقات كثيفة البيانات، يستهلك الاتصال الصوتي ضيق النطاق قدرا قليلا جدا من عرض النطاق. وغالبا ما يبقى قناة الصوت الراديوية قابلة للاستخدام في بيئات تكون فيها خدمات البيانات عالية السرعة محدودة أو غير مستقرة أو مخصصة لربط الفيديو الخلفي أو GIS أو تطبيقات القيادة أو تقارير البيانات.

كما تناسب أجهزة الراديو تنسيق الفرق في الخط الأمامي. يعتمد رجال الإطفاء وفرق الإنقاذ والدوريات وموظفو المرافق والأمن وفرق النقل والصيانة الصناعية غالبا على اتصال PTT لأنه مباشر وسريع وسهل التشغيل أثناء الأحداث الحساسة للوقت.

ما الذي يحله الربط الفضائي الخلفي فعليا

تحل اتصالات الأقمار الصناعية عريضة النطاق مشكلة النقل لمسافات طويلة. فهي تستطيع ربط موقع كارثة بعيد، أو مركبة قيادة ميدانية، أو محطة طوارئ محمولة، أو منصة بحرية، أو قاعدة جبلية، أو نقطة قيادة في الغابة، أو موقع إنقاذ في منجم بمركز قيادة إقليمي عندما لا تكون الشبكات الأرضية متاحة.

ومع ذلك، فإن وجود رابط فضائي وحده لا يجعل قنوات الراديو المحلية متاحة تلقائيا لمركز القيادة. تعمل أجهزة الراديو عادة داخل نطاق تغطيتها اللاسلكية RF. يمكن لجهاز راديو محمول التحدث مع مستخدمين قريبين أو مع مكرر محلي، لكن مركز القيادة الخلفي قد يكون على بعد مئات أو آلاف الكيلومترات. وهنا يصبح RoIP ضروريا.

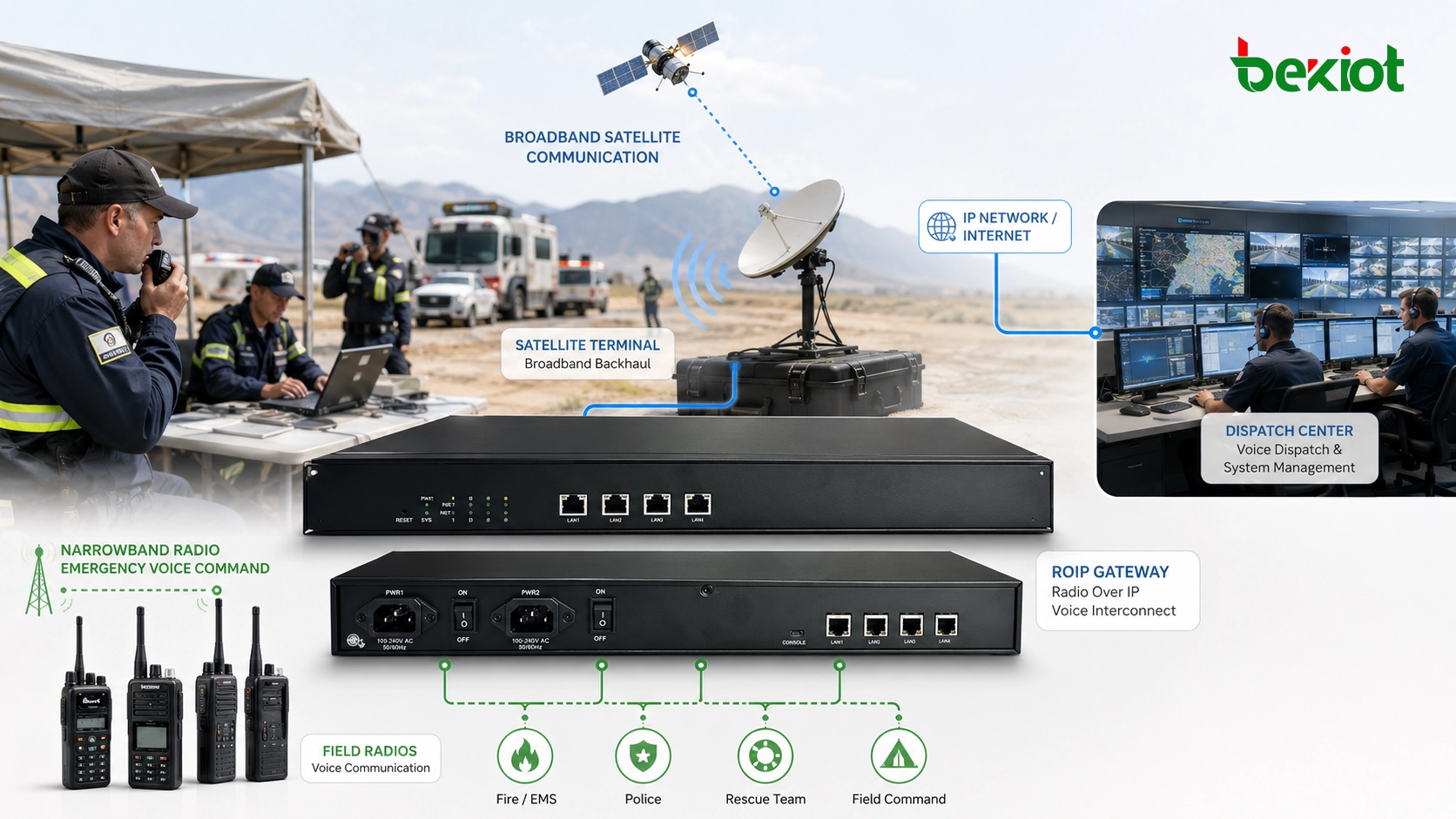

في بنية كاملة، توفر الاتصالات الفضائية مسار نقل IP، بينما تحول بوابة RoIP صوت الراديو وتحكم PTT إلى موارد اتصال قائمة على IP. وبعد ذلك يستطيع مركز القيادة الوصول إلى قناة الراديو الميدانية عبر منصة dispatch أو منصة SIP أو نظام اتصالات موحدة أو منصة قيادة طوارئ.

دور RoIP في القيادة العابرة للمناطق

RoIP هو اختصار Radio over IP. وهو يحول صوت الراديو، وتحكم اضغط للتحدث، وحالة القناة إلى حزم IP بحيث يمكن ربط أنظمة الراديو عبر LAN أو WAN أو VPN أو الشبكات الخاصة أو 4G/5G أو شبكات الأقمار الصناعية. وهذا يسمح بالوصول إلى قناة راديو في موقع معين من موقع آخر عبر نظام قيادة قائم على IP.

من منظور النظام، تعمل بوابة RoIP كجسر بين جانب الراديو وجانب الشبكة. يتولى جانب الراديو التغطية الميدانية المحلية واتصال الفرق المتحركة، بينما يتولى جانب IP النقل بعيد المدى، والوصول عن بعد، وتكامل المنصات، والتسجيل، والتحكم في dispatch.

بالنسبة للمؤسسات التي تستخدم بالفعل أجهزة راديو ضيقة النطاق، يحافظ RoIP على الاستثمار القائم في الراديو مع إضافة dispatch عن بعد، وترابط بين المواقع، وإدارة مركزية، وتكامل مع منصات القيادة. ولا يحتاج المستخدمون الميدانيون إلى تغيير عادات التشغيل، بينما يحصل مسؤولو dispatch على قدرة أوسع وأكثر قابلية للإدارة في القيادة الصوتية.

كيف يعمل النظام

الوصول إلى صوت الراديو

تتصل بوابة RoIP عادة بجهاز راديو أو مكرر أو محطة قاعدية أو جهاز راديو مركب على مركبة عبر إدخال وإخراج الصوت، أو تحكم PTT، أو كشف COR/SQL، أو كابلات تكييف راديوية مخصصة. عندما يضغط مستخدم ميداني زر PTT، يستقبل الراديو الصوت من قناة RF، وتلتقط البوابة الصوت وتكشف نشاط القناة.

قد تختلف مستويات الصوت، وتعريفات الموصلات، وطرق تشغيل PTT، وإشارات حالة كتم الضوضاء بين علامات وموديلات الراديو المختلفة. لذلك تعد مطابقة الواجهة بشكل صحيح ضرورية لجودة صوت مستقرة، وتحكم PTT موثوق، وكشف صحيح لحالة القناة.

الترميز ونقل IP

بعد استقبال صوت الراديو، تحول البوابة إشارة الصوت إلى حزم IP. ويمكن بعد ذلك نقل هذه الحزم عبر موجه فضائي أو شبكة ميدانية أو VPN أو شبكة خاصة أو مسار اتصال مختلط. ولأن حركة الصوت تستخدم عرض نطاق أقل بكثير من الفيديو، فيمكنها غالبا الحفاظ على الخدمة حتى عندما يكون عرض النطاق الفضائي محدودا أو مشتركا مع تطبيقات أخرى.

في القيادة الصوتية الطارئة، يجب أن يهتم التصميم كثيرا بزمن التأخير، والتذبذب، وفقدان الحزم، واختيار codec، وأولوية الشبكة. فالهدف ليس نقل الصوت فقط، بل الحفاظ على إحساس الاستجابة السريعة في اتصال push-to-talk.

تحكم PTT والتشغيل ثنائي الاتجاه

يجب أن يدعم نظام RoIP التشغيل ثنائي الاتجاه. يجب أن يتمكن مركز القيادة من الاستماع إلى قناة الراديو الميدانية، كما يحتاج مسؤولو dispatch إلى التحدث مرة أخرى إلى الفرق الميدانية. عندما يضغط مسؤول dispatch زر PTT على منصة البرامج أو وحدة التحكم، تطلق البوابة جهاز الراديو المتصل للإرسال عبر قناة RF.

وبذلك يصبح مركز القيادة البعيد مشاركا نشطا في شبكة الراديو الميدانية. يمكنه استدعاء الفرق المحلية، وتنسيق عدة مجموعات، وإصدار التعليمات، والانضمام إلى اتصالات الطوارئ من دون أن يكون موجودا فعليا داخل منطقة تغطية الراديو.

التكامل مع منصة dispatch

عندما تتصل قنوات الراديو بشبكة IP، يمكن دمجها مع منصة dispatch. يستطيع مسؤولو dispatch مراقبة القنوات، وبدء المكالمات، وإنشاء المجموعات، وتسجيل الاتصالات، وإدارة الصلاحيات، ومراجعة السجلات، والتنسيق مع أنظمة أخرى مثل هواتف SIP، وأنظمة النداء العام، والمراقبة بالفيديو، وخرائط GIS، وأنظمة الإنذار، ومنصات إدارة الحوادث.

هذه هي القيمة الحقيقية لتكامل RoIP. لم تعد قناة الراديو أداة ميدانية معزولة، بل تصبح موردا اتصاليا مدار داخل سير عمل أوسع للقيادة الطارئة.

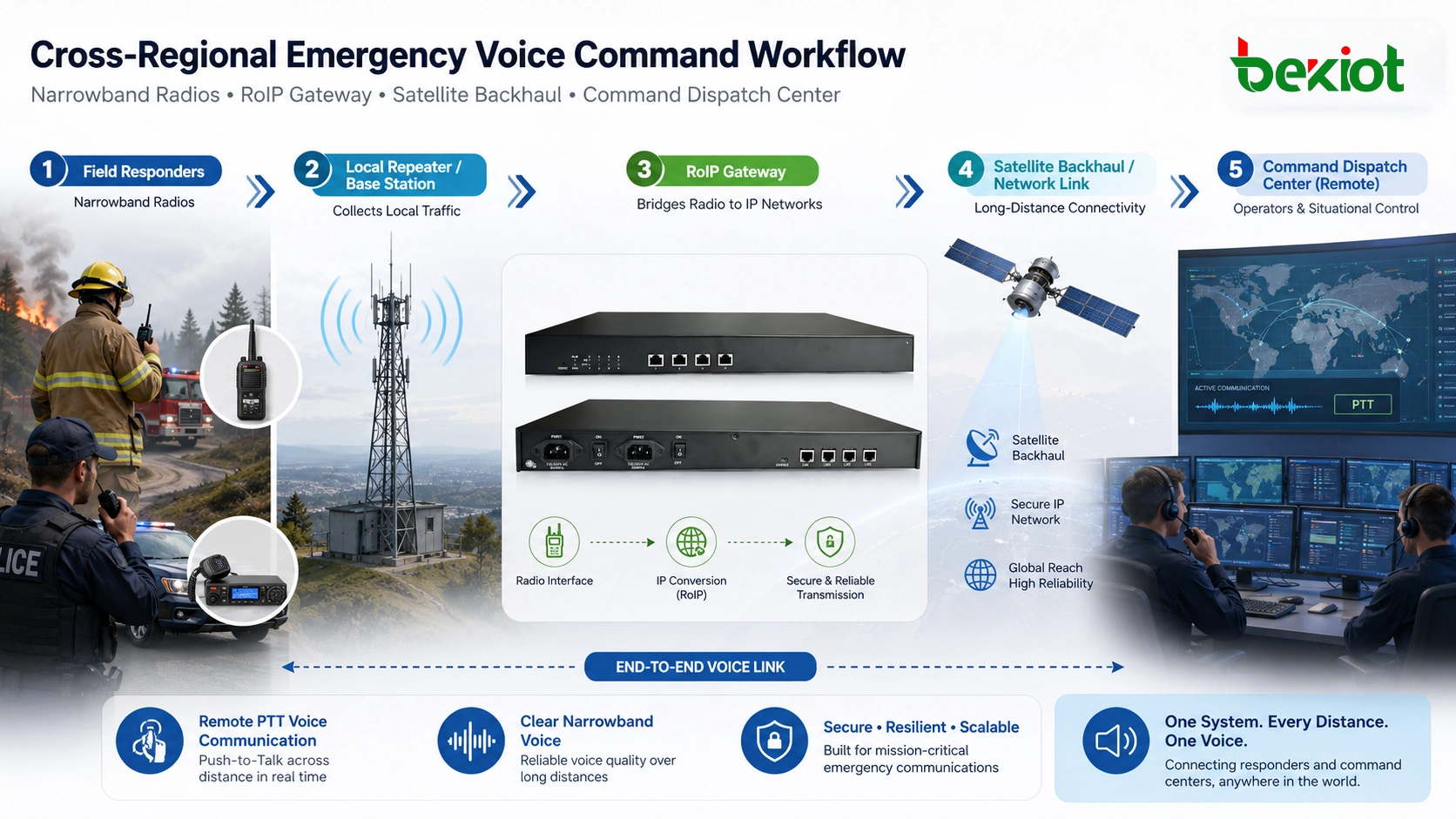

بنية عملية للنشر الميداني

طبقة الاتصال الميداني

تشمل الطبقة الميدانية أجهزة الراديو المحمولة، وأجهزة الراديو المركبة على المركبات، والمكررات، والمحطات القاعدية، ومحطات الراديو المحمولة، ومراكز القيادة المحلية، وأحيانا أجهزة عريضة النطاق مثل الكاميرات والطائرات المسيرة والأجهزة اللوحية والمحطات الذكية. توفر أجهزة الراديو ضيقة النطاق تغطية صوتية محلية سريعة، بينما تدعم الأجهزة عريضة النطاق الفيديو والبيانات وتحديد الموقع والتطبيقات.

طبقة الوصول والبوابة

تربط بوابة RoIP نظام الراديو المحلي بشبكة IP. وهي تتعامل مع وصول صوت الراديو، وتحكم PTT، وكشف حالة القناة، والترميز، ونقل الشبكة، والاتصال بالمنصة. وفي بعض المشاريع، قد تنشر عدة بوابات في مناطق مختلفة لربط عدة قنوات راديو أو عدة إدارات.

طبقة الأقمار الصناعية والشبكة

قد تستخدم طبقة نقل IP اتصالات الأقمار الصناعية عريضة النطاق كربط خلفي رئيسي أو كمسار احتياطي. ويمكنها أيضا العمل مع الألياف الخاصة أو روابط الميكروويف أو 4G/5G أو شبكات ad hoc عريضة النطاق أو شبكات الطوارئ المحلية. وغالبا ما يكون التصميم الهجين أكثر موثوقية من الاعتماد على طريقة نقل واحدة فقط.

طبقة تطبيقات القيادة

في مركز القيادة، يستخدم مسؤولو dispatch وحدة تحكم dispatch أو منصة قيادة صوتية أو نظام SIP أو منصة اتصالات موحدة للوصول إلى قنوات الراديو الميدانية. وقد يدعم النظام أيضا التسجيل، والوصول القائم على الأدوار، وسجلات الأحداث، و dispatch الجماعي، والمؤتمرات الصوتية، والبث الطارئ، وتحديد الموقع GIS، والتنسيق بين الإدارات.

المزايا الرئيسية لهذا التصميم

وصول راديو عابر للمناطق

تتأثر أجهزة الراديو التقليدية بتغطية RF والتضاريس ومواقع المكررات والمسافة. باستخدام RoIP عبر الأقمار الصناعية أو روابط IP أخرى، يمكن لمركز القيادة الوصول إلى قنوات الراديو الميدانية عبر مناطق متعددة. وهذا مفيد عندما يكون مركز القيادة الخلفي بعيدا عن موقع الحادث.

تشغيل مألوف للفرق الميدانية

يمكن للمستخدمين الميدانيين الاستمرار في استخدام أجهزة الراديو المحمولة وسير عمل PTT القياسي. وهذا يقلل ضغط التدريب ويتجنب تغيير عادات الخط الأمامي أثناء الطوارئ. تتم الترقية على مستوى البوابة والمنصة، وليس على مستوى سلوك المستخدم.

استماع و dispatch مركزيان

يمكن لمسؤولي dispatch الاستماع إلى عدة قنوات راديو، والتحدث إلى مجموعات مختارة، وتسجيل الاتصالات المهمة، وتنسيق الفرق الميدانية من منصة واحدة. وهذا يحسن الوعي بالموقف ويقلل الحاجة إلى إدارة عدة وحدات تحكم راديو مستقلة.

مرونة أفضل في مناطق الشبكة الضعيفة

في المناطق النائية، قد تفشل شبكات الهاتف المحمول العامة أو تفتقر إلى التغطية. ويمكن للربط الفضائي الخلفي أن يوفر مسار اتصال أكثر استقلالية. وعند دمجه مع التغطية الراديوية المحلية، يدعم النظام الصوت المحلي في الخط الأمامي والوصول القيادي بعيد المدى معا.

التكامل مع أنظمة الطوارئ الأوسع

يمكن ربط بنية قائمة على RoIP بهواتف SIP، ووحدات تحكم dispatch، وهواتف الطوارئ، وأنظمة النداء العام، وأنظمة الإنذار، ومنصات الفيديو، وتطبيقات GIS. وبذلك تصبح القيادة الصوتية جزءا من سير عمل استجابة طارئة كامل، لا جزيرة راديوية منفصلة.

اعتبارات تصميم مهمة

توافق الواجهات

تختلف أنظمة الراديو حسب نوع الموصل، ومستوى الصوت، وطريقة PTT، وإشارة كتم الضوضاء، ووضع القناة، وإجراء التشغيل. قبل النشر، يجب على المهندسين التأكد من قدرة البوابة على مطابقة واجهة الراديو أو المكرر أو المحطة القاعدية أو راديو المركبة بشكل صحيح.

زمن التأخير وتجربة PTT

قد تضيف روابط الأقمار الصناعية زمنا أعلى من الألياف أو شبكات IP الأرضية. في اتصال PTT، يؤثر التأخير في الإيقاع الطبيعي للكلام والرد وتنسيق المجموعة. لذلك ينبغي اختبار الحل تحت ظروف شبكة واقعية، خاصة في سيناريوهات القيادة العاجلة.

تخطيط عرض النطاق و QoS

حركة الصوت خفيفة، لكن مواقع الطوارئ قد تحمل أيضا الفيديو والبيانات و GIS وتقارير المستشعرات وحركة المؤتمرات. يجب إعطاء أولوية للقيادة الصوتية عبر QoS أو تشكيل الحركة أو سياسة الشبكة حتى يظل اتصال PTT متاحا عندما يكون الرابط مشغولا.

الطاقة والموثوقية الميدانية

يعتمد النشر الميداني غالبا على طاقة المركبات أو محطات طاقة محمولة أو مولدات أو دعم شمسي أو بطاريات مؤقتة. يجب تصميم بوابة الراديو والطرفية الفضائية والموجه ومعدات الراديو المحلية للعمل المستقر في ظروف خارجية ومتحركة ومؤقتة.

الأمن والتحكم في الوصول

لأن صوت الراديو قد يتعلق بعمليات الطوارئ أو إنفاذ القانون أو السلامة الصناعية أو قرارات القيادة، يجب حماية ربط IP الخلفي عبر VPN والمصادقة وتقسيم الشبكة وصلاحيات المستخدمين والتسجيل. ويجب أن تكون إجراءات dispatch قابلة للتتبع للمراجعة والمساءلة.

أين يكون هذا الحل مفيدا

الاستجابة للكوارث والإنقاذ

بعد الزلازل أو الفيضانات أو الانهيارات الأرضية أو الأعاصير أو الحوادث الكبرى، قد تتضرر البنية التحتية العامة للاتصالات. ويمكن لحل يجمع الأقمار الصناعية والراديو أن يعيد بسرعة صوت القيادة بين فريق الخط الأمامي ومركز القيادة الخلفي.

مكافحة حرائق الغابات

غالبا ما تفتقر مناطق الغابات إلى تغطية موثوقة لشبكات الهاتف المحمول. يمكن للفرق الميدانية استخدام الراديو للاتصال المحلي، بينما يسمح RoIP والربط الفضائي الخلفي لمراكز القيادة البعيدة بالانضمام إلى قناة الراديو وتنسيق الفرق وإصدار التعليمات.

المناجم والأنفاق والمساحات تحت الأرض

تعاني البيئات تحت الأرض من فقدان الإشارة، والبنى المعقدة، والتغطية المحدودة. يمكن للمكررات الراديوية والأنظمة اللاسلكية المحلية توفير تغطية ميدانية، بينما تربط البوابات وروابط backhaul الموقع بمركز القيادة السطحي.

الطاقة والموانئ والمواقع الصناعية

تحتاج مواقع النفط والغاز، ومحطات الطاقة، والموانئ، والمناطق الكيميائية، والمناطق الصناعية النائية غالبا إلى تنسيق صوتي موثوق عبر مساحات واسعة. يتيح تكامل RoIP لمناطق الراديو المختلفة ومراكز القيادة العمل معا بكفاءة أكبر.

النقل والفعاليات الكبيرة

تتطلب الطرق السريعة والسكك الحديدية والمطارات ومراكز الخدمات اللوجستية والفعاليات العامة الكبيرة اتصالا سريعا بين الفرق المتحركة وغرف التحكم ومراكز القيادة. ويمكن لبوابة RoIP أن تساعد في ربط مستخدمي الراديو المحليين بأنظمة dispatch والأمن الأوسع.

ملاحظة تطبيقية حول BK-ROIP4

بالنسبة للمشاريع التي تحتاج إلى ربط قنوات الراديو الحالية بـ IP dispatch أو الربط الفضائي الخلفي، يمكن النظر إلى Becke Telcom BK-ROIP4 ROIP Gateway كجهاز وصول عملي. وهو مناسب للسيناريوهات التي تحتاج فيها أجهزة الراديو الميدانية والمكررات ومنصات dispatch واتصالات SIP وأنظمة القيادة الطارئة إلى العمل معا من دون استبدال كل معدات الراديو في الخط الأمامي.

في حل القيادة الصوتية الطارئة عبر الأقمار الصناعية، يمكن وضع BK-ROIP4 في الموقع الميداني أو مركبة القيادة أو غرفة المكرر أو مركز قيادة مؤقت. ويساعد على تحويل صوت الراديو وتحكم PTT إلى موارد اتصال قابلة للوصول عبر الشبكة، مما يسهل دمج الراديو مع dispatch من Becke Telcom، والهواتف الصناعية، والبث الطارئ، وربط الإنذارات، وأنظمة الاتصالات الموحدة.

توسع اتصالات الأقمار الصناعية عريضة النطاق الشبكة. ويوسع تكامل RoIP صوت القيادة. ومعا، يحولان قنوات الراديو المعزولة إلى موارد اتصال طارئة عابرة للمناطق.

الخلاصة

ليست اتصالات الأقمار الصناعية عريضة النطاق وأجهزة الراديو ضيقة النطاق تقنيات متنافسة. فهي تحل أجزاء مختلفة من مشكلة الاتصال الطارئ. توفر الروابط الفضائية ربط IP بعيد المدى، بينما توفر أجهزة الراديو اتصالا صوتيا ميدانيا سريعا وبسيطا وموثوقا.

الجسر بينهما هو RoIP. فمن خلال ربط أجهزة الراديو والمكررات والمحطات القاعدية وأجهزة الراديو المركبة على المركبات بشبكة IP، تتيح بوابة RoIP dispatch عابرا للمناطق، ووصول PTT عن بعد، ومراقبة مركزية، وتسجيل، وربطا متعدد الأنظمة.

بالنسبة لإدارة الطوارئ، والسلامة العامة، والتعدين، والنقل، والطاقة، ومكافحة حرائق الغابات، والمناطق الصناعية، والعمليات النائية، تقدم هذه البنية طريقة عملية للجمع بين موثوقية الراديو ضيق النطاق ومدى اتصالات الأقمار الصناعية عريضة النطاق.

FAQ

لماذا نستخدم أجهزة راديو ضيقة النطاق إذا كانت الاتصالات الفضائية متاحة بالفعل؟

توفر الاتصالات الفضائية نقلا شبكيا لمسافات طويلة، لكن أجهزة الراديو ضيقة النطاق تبقى عملية للاتصال المحلي بنمط PTT. فهي سريعة وبسيطة وفعالة في استخدام عرض النطاق ومألوفة للفرق الميدانية.

ماذا تفعل بوابة RoIP في هذا النظام؟

تربط بوابة RoIP صوت الراديو وتحكم PTT وحالة القناة بشبكة IP. وهي تتيح لمراكز القيادة البعيدة الاستماع والتحدث عبر قنوات الراديو المحلية من خلال الأقمار الصناعية أو روابط IP أخرى.

هل يمكن لمركز القيادة التحدث مباشرة مع مستخدمي الراديو في الميدان؟

نعم. مع تحكم PTT مناسب ومطابقة صحيحة لواجهة الراديو، يستطيع مسؤولو dispatch التحدث من منصة القيادة إلى أجهزة الراديو الميدانية عبر بوابة RoIP ومعدات الراديو المتصلة.

هل يؤثر تأخير الأقمار الصناعية في اتصال PTT؟

قد يؤثر. فقد تضيف روابط الأقمار الصناعية زمنا أعلى من الشبكات الأرضية. يجب اختبار النظام مع سير عمل PTT حقيقي، و codecs مناسبة، ومعالجة jitter، وإعدادات QoS.

هل يناسب هذا الحل أنظمة الراديو الحالية؟

نعم. من أهم فوائد RoIP أنه يستطيع ربط أجهزة الراديو والمكررات والمحطات القاعدية أو أجهزة الراديو المركبة على المركبات الموجودة بأنظمة IP dispatch حديثة من دون إجبار المستخدمين الميدانيين على تغيير طريقة تشغيل الراديو المعتادة.
