في الأنفاق والممرات الخدمية تحت الأرض ومعارض المناجم وغيرها من المساحات المغلقة، تواجه اتصالات الطوارئ غالبًا تغطية إشارة محدودة وروابط نقل غير مستقرة وأنظمة معزولة وتأخرًا في استجابة القيادة. ولا ينبغي أن يقتصر الحل الموثوق على توفير تغطية صوتية داخل النفق فقط. بل يجب أن يربط العاملين في الميدان ومركبات القيادة الأمامية ومركز القيادة البعيد ضمن سير عمل اتصالي منسق واحد.

يستخدم هذا الحل شبكة راديوية ذاتية التنظيم ضيقة النطاق، ووصولًا عبر مركبة القيادة، ونقلًا خلفيًا متعدد الروابط، ووحدة تحكم dispatch لبناء بنية تنسيق من ثلاثة مستويات. ويساعد ذلك على تجاوز جزر الاتصال داخل البيئات المغلقة، ويمكّن التوجيه الصوتي في الوقت الحقيقي من موقع العمل إلى مركز التحكم.

تحديات الاتصال في بيئات الأنفاق المغلقة

تكون الاتصالات في الأنفاق صعبة لأن بيئة العمل مغلقة ماديًا وطويلة وضيقة، وغالبًا ما تتأثر بالهياكل الخرسانية وطبقات الصخور والمعدات المعدنية والمنحنيات والمنحدرات والتداخل الكهرومغناطيسي. وقد تكون إشارات الشبكات الخلوية العامة ضعيفة أو غير متاحة، كما قد لا تصل تغطية الراديو التقليدية إلى كل قطاع عمل دون تصميم ترحيل مناسب.

في العديد من المشاريع، يتم نشر شبكة ذاتية التنظيم ضيقة النطاق داخل النفق. لا يعتمد هذا النوع من الأنظمة على الشبكات العامة أو محطات القاعدة الثابتة. وبدلًا من ذلك، تقوم عقد الاتصال بترحيل الإشارات تلقائيًا فيما بينها، مما يساعد العاملين على الحفاظ على اتصال صوتي أساسي داخل النفق.

ومع ذلك، فإن التغطية الداخلية وحدها ليست كافية. فإذا بقي نظام اتصالات النفق معزولًا عن نظام القيادة الخارجي، يستطيع فريق الموقع التحدث داخل النفق، لكن معلومات الميدان قد لا تصل إلى مركز القيادة في الوقت المناسب. وهذا يخلق فجوة dispatch بين التنفيذ الأمامي واتخاذ القرار الخلفي.

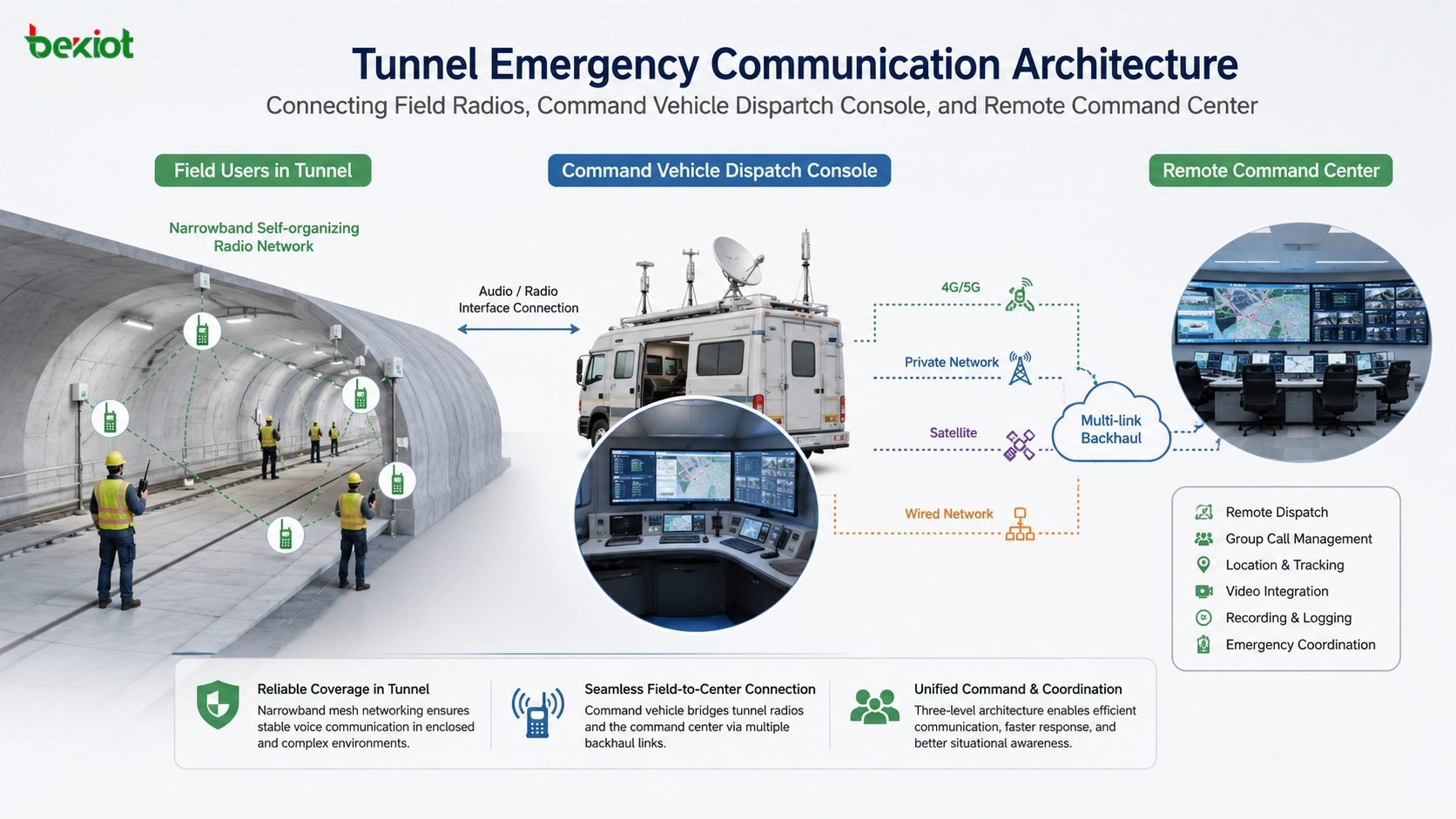

بناء نموذج تنسيق من ثلاثة مستويات

يجب أن يربط حل اتصالات الطوارئ العملي في الأنفاق ثلاث طبقات تشغيلية: طبقة الميدان داخل النفق، وطبقة القيادة الأمامية قرب مدخل النفق، ومركز القيادة الخلفي. لكل طبقة دور مختلف، لكن يجب أن تشترك جميع الطبقات في الاتصال الصوتي والمعلومات التشغيلية في الوقت الحقيقي.

طبقة الميدان داخل النفق

تستخدم طبقة الميدان معدات شبكة ذاتية التنظيم ضيقة النطاق ومحطات راديو ثنائية الاتجاه. ويمكن للعمال وفرق الصيانة وفرق الإنقاذ وموظفي التفتيش ومشرفي السلامة التواصل عبر المكالمات الصوتية داخل النفق. ويحسن الترحيل التلقائي بين العقد استمرارية التغطية ويدعم الاتصال في المناطق التي يصعب فيها الحفاظ على إشارات الشبكات العادية.

طبقة القيادة الأمامية في مركبة القيادة

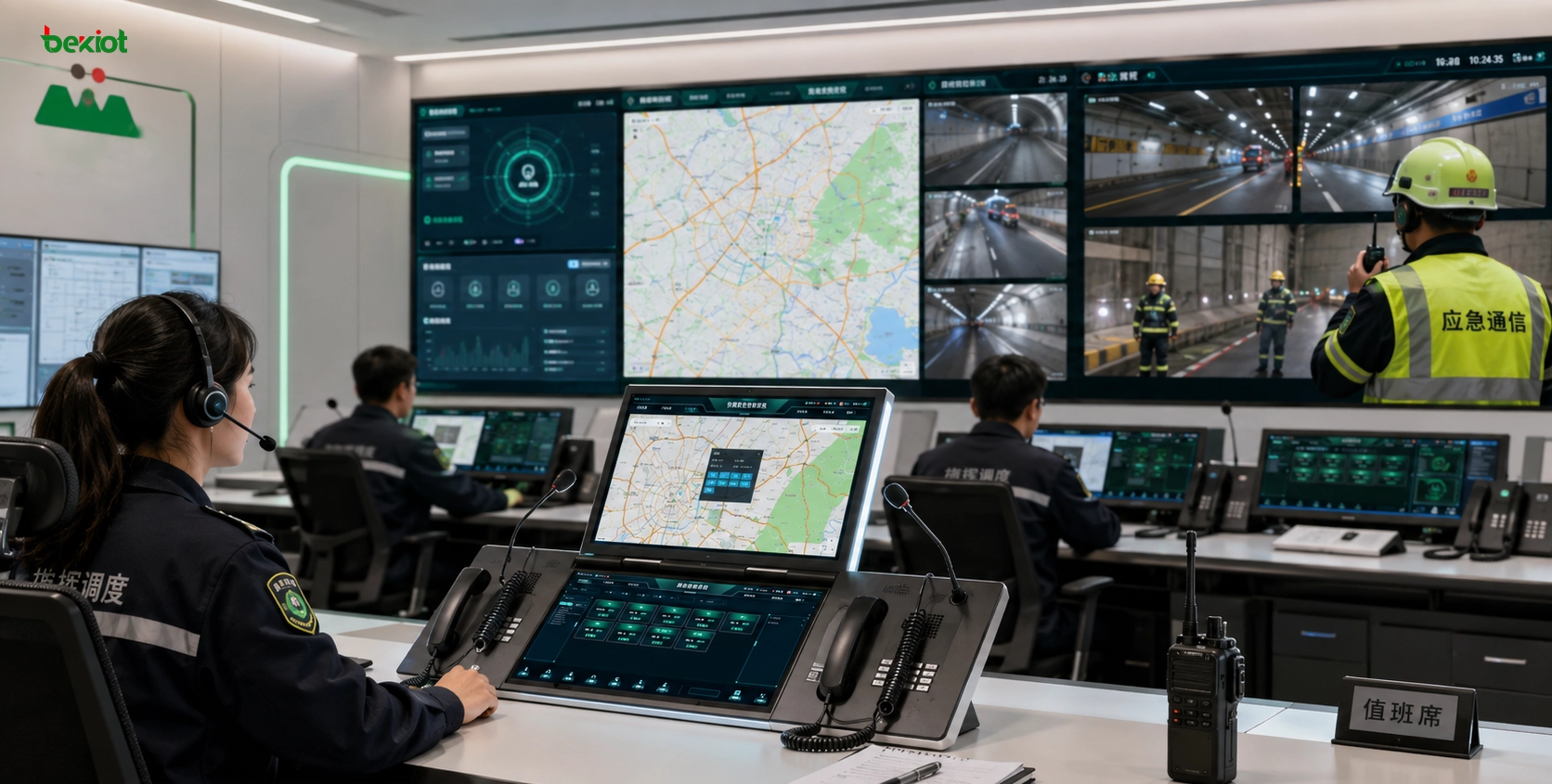

يتم نشر مركبة قيادة خارج النفق كنقطة تنسيق في الموقع. وداخل المركبة، تتصل وحدة dispatch بنظام الراديو في النفق عبر مدخل صوتي أو إرساء واجهة راديوية أو طرق تكامل أخرى. وهذا يسمح لفريق القيادة الأمامية بالمراقبة والنداء وإجراء المكالمات الجماعية وتنسيق المستخدمين الميدانيين من موضع تشغيل مركزي.

طبقة مركز القيادة الخلفي

يتصل مركز القيادة الخلفي بمركبة القيادة عبر شبكة عامة أو شبكة خاصة أو 4G/5G أو قمر صناعي أو روابط نقل خلفي أخرى متاحة. وبعد الاتصال، يستطيع مركز التحكم المشاركة في dispatch عن بعد، واستقبال تحديثات الميدان، ودعم اتخاذ القرار، وتنسيق موارد إضافية عند الضرورة.

كيف توسع وحدة dispatch اتصالات الراديو داخل النفق

تعد وحدة dispatch الخاصة بالقيادة الجسر الأساسي بين مستخدمي الراديو داخل النفق ومركز القيادة. فهي تستقبل الصوت من نظام الراديو الذاتي التنظيم ضيق النطاق، وتدير المكالمات والمجموعات، وتنقل الاتصال إلى شبكة القيادة الخارجية. وبهذه الطريقة لا يبقى العاملون داخل النفق محدودين بمجموعة راديو محلية معزولة.

يمكن للوحدة دعم موارد اتصال متعددة، بما في ذلك الراديو ضيق النطاق، وpush-to-talk عبر الشبكة العامة، والراديو الخاص، والصوت عبر IP، واتصال مركز القيادة، ومدخل الصوت من جهة dispatch. وهذا يساعد الفرق المختلفة على التواصل عبر سير عمل منسق بدل تشغيل أنظمة اتصال منفصلة.

بالنسبة للاستجابة للطوارئ، تكون القيمة واضحة: تستطيع فرق الميدان الإبلاغ عن الحوادث بسرعة، ويمكن لفريق القيادة الأمامية تنظيم الإجراء الفوري، ويستطيع مركز القيادة الخلفي تقديم التنسيق عن بعد. وهذا ينشئ عملية مغلقة من اكتشاف الحادث إلى قرار القيادة ثم التنفيذ الميداني.

القدرات الأساسية المطلوبة للاتصال من الميدان إلى المركز

وصول متعدد الأنظمة

قد تستخدم مواقع الطوارئ أطراف اتصال مختلفة، بما في ذلك راديوهات mesh ضيقة النطاق، وأجهزة راديو محمولة، وأجهزة راديو مركبة، وأجهزة اتصال عبر الشبكة العامة، وهواتف IP، أو أطراف مركز القيادة. لذلك يجب أن تدعم وحدة dispatch المرنة الوصول متعدد الأنظمة بحيث يمكن تنسيق موارد الاتصال المختلفة من موضع تشغيل واحد.

إرساء سريع للأطراف

في سيناريوهات الطوارئ، تكون سرعة النشر حاسمة. يتيح إرساء الأطراف توصيل أجهزة الراديو أو أجهزة الوصول الاتصالي مباشرة دون إعادة بناء النظام الأصلي. وهذا مناسب لعمليات الإنقاذ المؤقتة وحوادث البناء وصيانة الأنفاق والاستجابة للكوارث والنشر السريع لمركبات القيادة.

خيارات نقل خلفي متعددة

لا ينبغي أن تعتمد اتصالات الطوارئ في الأنفاق على رابط واحد. يمكن للحل العملي استخدام 4G/5G أو شبكة خاصة أو إنترنت عريض سلكي أو ميكروويف أو قمر صناعي أو روابط أخرى متاحة حسب بيئة الموقع. وتزيد خيارات النقل الخلفي المتعددة من مرونة الاتصال عندما يصبح أحد الروابط غير مستقر.

تشغيل dispatch بصري

يجب أن توفر وحدة dispatch واجهة تشغيل واضحة للنداء والمكالمات الجماعية وتبديل القنوات والمراقبة والتنسيق في حالات الطوارئ. وهذا يقلل عبء المشغل ويساعد فريق القيادة الأمامية على الاستجابة بسرعة داخل مركبة القيادة.

نشر متنقل

يجب أن يدعم الحل الحركة السريعة مع مركبة القيادة. وهذا مهم لإنقاذ الأنفاق وحوادث الأنفاق الطرقية والبناء تحت الأرض والصيانة المؤقتة وتدريبات الطوارئ وغيرها من السيناريوهات التي يجب فيها إنشاء بنية اتصال بسرعة قرب موقع الحادث.

أين يمكن تطبيق وحدات Becke Telcom DSC

في المشاريع التي تتطلب موضع قيادة أمامي أكثر احترافية، يمكن استخدام وحدات dispatch من سلسلة Becke Telcom DSC كجزء من تجهيز مركبة القيادة أو غرفة التحكم الثابتة. فعلى سبيل المثال، تعد وحدة DSC-BD215S ذات السماعتين مناسبة للمشغلين الذين يحتاجون إلى مواضع نداء منفصلة أو معالجة ثنائية القناة، بينما تناسب وحدة DSC-238 ذات الشاشتين التشغيل البصري ومراقبة الأنظمة المتعددة ونمط تشغيل غرف التحكم.

يمكن النظر في هذه الوحدات عندما تحتاج اتصالات الراديو في النفق إلى التوسع نحو منصة قيادة أوسع أو نظام dispatch عبر IP أو سير عمل استجابة للطوارئ أو بيئة تنسيق متعددة الفرق. ويجب أن يعتمد اختيار المنتج على عدد المشغلين وموارد الاتصال ومتطلبات العرض وسير عمل dispatch على مستوى المشروع.

يجب ألا يقتصر تصميم الاتصال الجيد في النفق على حل التغطية داخل النفق، بل يجب أيضًا ضمان اتصال صوت الميدان والقيادة الأمامية واتخاذ القرار الخلفي ضمن سلسلة موثوقة واحدة.

القيمة التشغيلية لمواقع الطوارئ والصناعة

كسر عزلة الاتصال

من خلال ربط نظام الراديو ضيق النطاق داخل النفق بنظام القيادة الخارجي، يحل هذا الحل مشكلة عزلة الاتصال الشائعة. ويمكن لمستخدمي الميدان الاستمرار في استخدام أجهزة الراديو المناسبة لبيئة النفق، بينما تحصل مركبة القيادة ومركز التحكم على الوصول إلى نفس تدفق الاتصال.

تحسين كفاءة القيادة

تشكل البنية ثلاثية المستويات سير عمل واضحًا: تنفيذ ميداني، قيادة أمامية، ودعم قرار خلفي. وهذا يقلل التأخير الناتج عن نقل الرسائل يدويًا، ويسمح لفريق القيادة بتنسيق الأشخاص والمعدات وفرق الإنقاذ وموارد الصيانة بكفاءة أعلى.

دعم النشر السريع في الطوارئ

نظرًا إلى إمكانية نشر مركبة القيادة ووحدة dispatch قرب مدخل النفق، يمكن إعداد النظام بسرعة للحوادث المؤقتة. وهو مناسب للاستجابة للإنقاذ، وتدريبات الطوارئ، وحماية مواقع البناء، ومعالجة الحوادث، والدعم التشغيلي قصير الأجل.

حماية الاستثمار الحالي في الاتصالات

لا يتطلب الحل استبدالًا كاملًا لأجهزة الراديو ضيقة النطاق أو الأطراف الميدانية الموجودة. وبدلًا من ذلك، يبني طبقة ربط بين نظام النفق ونظام القيادة. وهذا يساعد على تقليل تكلفة الترقية والحفاظ على عادات التشغيل المألوفة لدى العاملين في الميدان.

سيناريوهات التطبيق النموذجية

تنطبق اتصالات الطوارئ في الأنفاق على أنفاق الطرق وأنفاق السكك الحديدية ومقاطع إنشاء المترو والممرات الخدمية تحت الأرض والمناجم وأنفاق الطاقة الكهرومائية والمعارض البلدية ومواقف السيارات تحت الأرض والمساحات الصناعية الكبيرة تحت الأرض. وغالبًا ما تتطلب هذه المواقع اتصالًا صوتيًا مستقرًا واستجابة قيادة سريعة وتنسيقًا بين الفرق الداخلية وغرف التحكم الخارجية.

في الإنقاذ الطارئ، يساعد النظام فرق الإنقاذ على الاتصال عبر المناطق المغلقة وإبلاغ مركبة القيادة الأمامية بالظروف. وفي إنشاء الأنفاق وصيانتها، يدعم الجدولة اليومية والإشراف على السلامة وتنسيق المعدات والاستجابة للحوادث. وفي إدارة الممرات تحت الأرض، يساعد المشغلين على تنسيق التفتيش والصيانة والأمن ومعالجة الطوارئ.

تخطيط النشر وملاحظات هندسية

قبل النشر، يجب على المهندسين تقييم طول النفق وبنيته ونقاط الانعطاف والمقاطع المنحدرة ومواد البناء ومناطق العمى الراديوي وتوفر الطاقة وموقع توقف مركبة القيادة وظروف شبكة النقل الخلفي. تؤثر هذه العوامل مباشرة في مواضع العقد وأداء الترحيل وجودة الصوت واستقرار الاتصال.

يجب على فريق المشروع أيضًا تحديد مصفوفة الاتصال. فليس كل مستخدم بحاجة إلى الوصول إلى كل مجموعة. وينبغي أن يوضح التصميم أي فرق داخل النفق يمكنها التحدث مع بعضها، وأي مجموعات تتم مراقبتها بواسطة مركبة القيادة الأمامية، وأي مكالمات يجب رفعها إلى مركز القيادة الخلفي، وكيفية التعامل مع أولوية الطوارئ.

الاختبار ضروري قبل الاستخدام الرسمي. يجب التحقق من وضوح الصوت وتأخير الترحيل وسلوك المكالمات الجماعية وتشغيل وحدة dispatch واستقرار 4G/5G أو الشبكة الخاصة والنسخ الاحتياطي عبر القمر الصناعي وتكرار الطاقة وإجراءات المشغل في ظروف ميدانية واقعية.

إمكانات التوسع على المدى الطويل

بمجرد إنشاء سلسلة الاتصال الصوتي، يمكن توسيع البنية نفسها لدعم مراقبة الفيديو وتحديد المواقع GIS وربط إنذارات الطوارئ والتسجيل وسجلات الأحداث والإذاعة العامة وتكامل منصة القيادة. وهذا يسمح للنظام بالتطور من جسر صوتي بسيط إلى منصة أوسع للقيادة الطارئة والوعي بالموقف.

بالنسبة للمؤسسات التي تدير عدة أنفاق أو مواقع تحت الأرض، يمكن أيضًا توحيد هذه البنية. يستطيع مركز dispatch موحد ربط عدة أنظمة ميدانية ومركبات قيادة وفرق استجابة محلية، مما يساعد على بناء نموذج قابل للتكرار لاتصالات الطوارئ عبر مشاريع مختلفة.

الخلاصة

يجب أن يربط حل اتصالات الطوارئ في الأنفاق أكثر من الأشخاص داخل النفق. يجب أن يصل فريق الميدان ومركبة القيادة الأمامية ومركز القيادة الخلفي ضمن سلسلة اتصال مستقرة. ومن خلال الجمع بين تغطية الراديو الذاتي التنظيم ضيق النطاق، ووصول مركبة القيادة، والنقل متعدد الروابط، ووحدة dispatch، يمكن للحل إزالة عزلة الاتصال وتحسين التنسيق في الطوارئ.

بالنسبة لإنقاذ الأنفاق والبناء تحت الأرض وإدارة الممرات الخدمية والاستجابة الصناعية للطوارئ، تقدم هذه البنية قيمة عملية قوية. فهي تدعم النشر السريع والوصول متعدد الأنظمة وdispatch موثوقًا والتوسع المستقبلي نحو الفيديو والإنذارات والتسجيل ومنصات القيادة الموحدة.

FAQ

لماذا تكون الاتصالات في الأنفاق صعبة؟

تكون الاتصالات في الأنفاق صعبة لأن الهياكل المغلقة والمسافات الطويلة والمنحنيات والخرسانة وطبقات الصخور والظروف تحت الأرض يمكن أن تحجب أو تضعف الإشارات اللاسلكية. ويمكن لشبكة ذاتية التنظيم ضيقة النطاق تعتمد على الترحيل تحسين التغطية الصوتية الداخلية.

ما دور مركبة القيادة؟

تعمل مركبة القيادة كنقطة قيادة أمامية قرب مدخل النفق. فهي تربط نظام الراديو في النفق بمركز القيادة الخارجي وتسمح لفريق القيادة في الموقع بتنسيق الفرق الميدانية بكفاءة أكبر.

هل يمكن للنظام العمل دون تغيير أجهزة الراديو الحالية؟

في كثير من المشاريع، نعم. يمكن لطرق إرساء الأطراف والوصول الصوتي ربط أجهزة الراديو الموجودة أو أنظمة الاتصال ضيقة النطاق بوحدة dispatch دون استبدال نظام الاتصال الميداني بالكامل.

ما الروابط التي يمكن استخدامها بين مركبة القيادة ومركز التحكم؟

حسب بيئة المشروع، يمكن للنظام استخدام 4G/5G أو شبكة خاصة أو إنترنت عريض سلكي أو ميكروويف أو قمر صناعي أو روابط نقل أخرى متاحة لربط مركبة القيادة بمركز القيادة البعيد.
