Ex ib هو مستوى حماية بالسلامة الذاتية يُستخدم للمعدات والدوائر الكهربائية المخصصة للمناطق الخطرة التي قد تظهر فيها أجواء غازية قابلة للانفجار أثناء التشغيل العادي. والغرض من هذا الأسلوب هو الحد من الطاقة الكهربائية والحرارية بحيث لا تستطيع الشرارات أو الأقواس أو الأسطح الساخنة إشعال الجو المحيط ضمن الشروط المحددة.

وبخلاف الحماية المقاومة للانفجار التي تحتوي الانفجار الداخلي داخل الغلاف، تركز السلامة الذاتية على منع توفر طاقة الاشتعال من الأساس. لذلك فهي مناسبة جداً لأجهزة القياس، والحساسات، والمرسلات، والأجهزة المحمولة، ودوائر التحكم، وواجهات الاتصال منخفضة القدرة، وحلقات القياس، وأجهزة الحقل في مصانع العمليات، والمناطق الكيميائية، والمصافي، ومزارع الخزانات، والمرافق، وأنظمة الأتمتة الصناعية.

تبدأ الجودة بمنع الاشتعال

هدف الجودة في تصميم Ex ib ليس أن تعمل المعدات كهربائياً فحسب. بل يجب أن تبقى غير قابلة للإشعال في التشغيل العادي وتحت شروط العطل المطلوبة لهذا المستوى من الحماية. وهذا يعني أن كل دائرة ومكوّن وموصل وواجهة غلاف وطرف وبطارية وموصل وجهاز مرتبط يجب تقييمه كجزء من نظام للتحكم في خطر الاشتعال.

لذلك تنظر معايير الجودة إلى ما يتجاوز أداء المنتج العادي. فهي تفحص ما إذا كانت المعدات قادرة على الحد من الجهد والتيار والقدرة والطاقة المخزنة ودرجة حرارة السطح وطاقة العطل قبل أن تصبح هذه القيم خطرة في جو انفجاري محدد.

ولهذا تحتاج منتجات Ex ib إلى تصميم معتمد، وتصنيع مضبوط، وتقييم موثق، ووسم صحيح، وتركيب متحقق منه. ولا يجوز اعتبار الجهاز آمناً ذاتياً لمجرد أنه منخفض الجهد أو منخفض القدرة.

إطار المعايير وراء الامتثال

متطلبات المعدات العامة

تحدد متطلبات الحماية العامة من الانفجار كيف يجب إنشاء معدات Ex واختبارها ووسمها وتوثيقها. وتشمل هذه المتطلبات تجميع المعدات، وتصنيف الحرارة، وصيغة الوسم، والتصميم الميكانيكي، وملاءمة البيئة، والتعليمات، وشروط الشهادة.

بالنسبة للمصنعين والمشترين، يعني ذلك أن الجودة يجب أن تكون ظاهرة في هوية المنتج. يجب أن يوضح الوسم مفهوم الحماية، ومجموعة الغاز، وفئة الحرارة، ومستوى حماية المعدات، ومرجع الشهادة، وأي شروط خاصة للاستخدام عند وجودها.

متطلبات السلامة الذاتية

يركز معيار السلامة الذاتية على كيفية إبقاء الدوائر غير قابلة للإشعال. وهو يتناول المعلمات الكهربائية، وخطر الاشتعال بالشرر، وخطر الاشتعال الحراري، ومسافات الفصل، ومكونات الحماية، وتخزين الطاقة، والبطاريات، والمحولات، والعوازل الضوئية، وأشباه الموصلات، والموصلات، والأجهزة المرتبطة.

بالنسبة إلى Ex ib، يجب أن تحقق الدائرة مستوى الحماية المطلوب تحت شرط العطل المحدد. ولا ينبغي أن يعتمد التصميم على افتراضات أو سلوك المستخدم، بل يجب إثباته بالحساب والتقييم واختيار المكونات وقواعد الإنشاء والاختبار.

معايير التركيب والنظام

السلامة الذاتية غالباً مفهوم على مستوى النظام. يجب أن تكون أجهزة الحقل، والكابل، والحاجز، والعازل، وطريقة التأريض، وكتلة الأطراف، وواجهة غرفة التحكم متوافقة. وتوجه معايير التركيب طريقة تركيب دوائر السلامة الذاتية وفصلها وتعريفها وتأريضها وصيانتها.

قد يُركب جهاز حقل معتمد بصورة خاطئة إذا كان الجهاز المرتبط غير مطابق، أو تجاوزت معلمات الكابل القيم المسموحة، أو اختلطت أسلاك السلامة الذاتية مع دوائر غير آمنة ذاتياً.

أنظمة الاعتماد الإقليمية

قد تتطلب المشاريع IECEx أو ATEX أو UKCA أو اعتمادات مواقع خطرة في أمريكا الشمالية أو أنظمة اعتماد محلية أخرى. وقد يظهر المفهوم الفني نفسه بصيغ شهادات وقواعد وسم ومتطلبات تفتيش والتزامات قانونية مختلفة.

لذلك يجب أن تشمل مراجعة الجودة كلاً من المعيار الفني والسوق المستهدف. فقد يحتاج منتج مناسب لنظام اعتماد معين إلى وثائق أو موافقات إضافية لمنطقة أخرى.

مستوى الحماية وملاءمة المنطقة

يُستخدم Ex ib عموماً حيث يلزم مستوى عالٍ من الحماية، ويرتبط غالباً ببيئات الغاز Zone 1 ومعدات EPL Gb. عملياً، يعني ذلك أن الجو ليس انفجارياً بشكل مستمر، لكن الغاز القابل للانفجار قد يظهر أثناء التشغيل العادي.

من المهم عدم الخلط بين Ex ib وEx ia أو Ex ic. يوفر Ex ia مستوى أعلى من السلامة الذاتية وقد يكون مناسباً للمناطق الأشد خطورة عند اعتماده بالشكل الصحيح. أما Ex ic فيوفر مستوى أقل ويرتبط عادة بظروف أقل خطورة. يجب أن يطابق المستوى الصحيح تصنيف المنطقة.

يجب تحديد ملاءمة المنطقة وفق تصنيف المناطق الخطرة، ومجموعة الغاز، وفئة الحرارة، ومستوى حماية المعدات، وطريقة التركيب، والتقييم الكامل للحلقة. ووسم المنتج ليس إلا جزءاً من القرار.

متطلبات التصميم المحدد للطاقة

التحكم في الجهد والتيار

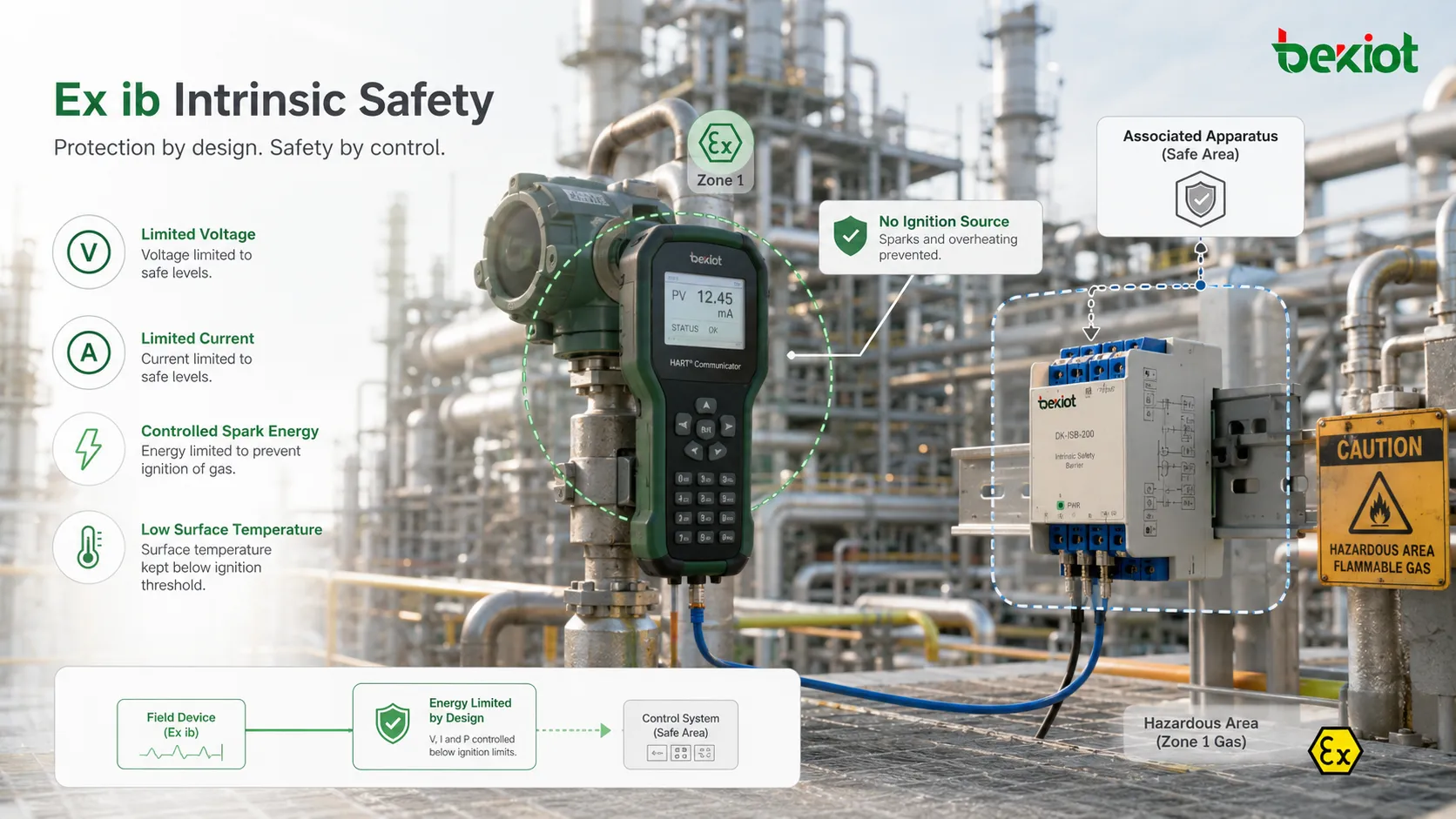

جوهر السلامة الذاتية هو الحد من الجهد والتيار في دائرة المنطقة الخطرة. ويمكن تحقيق ذلك بالمقاومات أو المصاهر أو ثنائيات زينر أو العزل الجلفاني أو دوائر تحديد التيار أو مزودات الطاقة المضبوطة أو الأجهزة المرتبطة المعتمدة.

تعتمد الجودة على السلوك المتوقع تحت ظروف العطل. يجب أن تكون مكونات الحماية ذات تصنيفات وموثوقية وتباعدات وافتراضات عطل مناسبة. هوامش تصميم الدوائر العادية ليست كافية عندما يكون الهدف منع الاشتعال.

تحديد الطاقة المخزنة

يمكن للمكثفات والملفات تخزين الطاقة. وحتى إذا كان جهد التغذية منخفضاً، فقد تفرغ الطاقة المخزنة كشرارة تحت ظروف معينة. لذلك يجب تقييم السعة والحث بعناية.

يشمل التقييم قيم المكونات الداخلية ومعلمات الكابلات الخارجية. يمكن للكابلات الطويلة أن تضيف سعة وحثاً، لذلك يجب ألا تتجاوز معلمات الحلقة المعتمدة أثناء التركيب.

التحكم في تبديد القدرة

يمكن للقدرة الكهربائية أن تولد حرارة. قد تظهر الحرارة في المقاومات أو أشباه الموصلات أو البطاريات أو الملفات أو الأطراف أو المكونات المعطلة. ويجب أن يضمن التصميم بقاء درجة حرارة السطح دون فئة الحرارة المسموحة في الظروف المطلوبة.

لذلك يُعد التقييم الحراري جزءاً من ضبط الجودة. قد تكون الدائرة التي لا تولد شرارة غير آمنة إذا أنشأت سطحاً ساخناً قادراً على الإشعال.

موثوقية مكونات الحماية

يجب اختيار مكونات الحماية وتطبيقها بعناية. لا ينبغي التعامل مع مقاومة أو مصهر أو ثنائي أو عازل ضوئي أو محول أو عازل حماية كقطعة عادية دون النظر إلى دورها الأمني.

ينبغي أن تتحقق مراجعة الجودة من خفض تصنيف المكون، ونمط الفشل، وملاءمة الاعتماد، ومسافات الزحف والخلوص، وارتفاع الحرارة، وما إذا كان يمكن احتساب المكون كجزء غير قابل للفشل أو متعلق بالسلامة وفق القواعد المعمول بها.

فئة الحرارة وسلامة السطح

فئة الحرارة من أهم الوسوم على معدات Ex. فهي تشير إلى الحد الأقصى لدرجة حرارة السطح ضمن شروط محددة. يجب أن تكون فئة حرارة المعدات المختارة مناسبة لدرجة اشتعال الغاز أو البخار الموجود في الموقع.

بالنسبة لمعدات Ex ib، يجب تقييم السلامة الحرارية أثناء التشغيل العادي وشرط العطل المطلوب. يجب ألا تتجاوز المكونات الحرارة المسموحة حتى إذا تسبب عطل في تبديد أعلى في جزء محدود من الدائرة.

مدى درجة حرارة البيئة مهم أيضاً. قد لا يكون جهاز معتمد لمدى بيئي معين مناسباً لموقع أكثر حرارة أو برودة ما لم تسمح الشهادة والوسم بذلك.

مجموعة الغاز وحساسية الاشتعال

تصنف مجموعات الغاز الأجواء الانفجارية حسب خصائص الاشتعال. قد تكون المعدات الموسومة لمجموعة غاز أكثر تطلباً مناسبة لمجموعات أقل تطلباً، لكن يجب التحقق من ذلك من الوسم والشهادة.

في السلامة الذاتية تؤثر مجموعة الغاز في الطاقة الكهربائية المسموحة. فالغازات الأسهل اشتعالاً تتطلب تحديداً أشد للطاقة. ولهذا قد تكون الدائرة نفسها مقبولة لمجموعة غاز وغير مقبولة لأخرى.

تتطلب معايير الجودة من المصنع والمركب مطابقة وسم المنتج مع المادة الخطرة الفعلية في الموقع. إن اختيار مجموعة غاز خاطئة قد يجعل منتجاً معتمداً غير مناسب للتطبيق.

المعلمات المعتمدة لحلقات الحقل

قيم الإدخال والإخراج

غالباً ما تُفحص حلقات السلامة الذاتية باستخدام معلمات مثل أقصى جهد إدخال، وأقصى تيار إدخال، وأقصى قدرة إدخال، وأقصى سعة داخلية، وأقصى حث داخلي، ومعلمات الإخراج المقابلة من الأجهزة المرتبطة.

تساعد هذه القيم في تحديد ما إذا كان يمكن توصيل جهاز حقل وكابل وحاجز أو عازل بأمان. يجب تقييم الحلقة كنظام كامل، لا كبنود معتمدة منفصلة.

سعة الكابل وحثه

الكابلات جزء من حساب السلامة. قد تزيد سعتها وحثها مع الطول ونوع البناء. إذا أُهملت معلمات الكابل، فقد تتجاوز الطاقة المخزنة الكلية الحد المعتمد.

ينبغي أن تسجل وثائق التركيب نوع الكابل وطوله ومساره والمعلمات المحسوبة أو المحددة عند الحاجة.

توافق الأجهزة المرتبطة

غالباً ما توجد الحواجز والعوازل في منطقة آمنة لكنها تتصل بدوائر تدخل منطقة خطرة. يجب أن تكون متوافقة مع جهاز الحقل ومعلمات الدائرة.

لا يجعل الحاجز أي دائرة آمنة ذاتياً بصورة تلقائية. يجب أن تحقق المجموعة الكاملة القيم المسموحة وقواعد التركيب.

التصنيع وضبط الجودة

عملية إنتاج مضبوطة

يجب تصنيع المعدات المعتمدة بثبات. ينبغي أن تضمن عملية الإنتاج أن الأجزاء المتعلقة بالسلامة، وتخطيط PCB، ومسافات الفصل، وتصنيفات المكونات، والتغليف، والموصلات، والملصقات، ومواد الغلاف مطابقة للتصميم المعتمد.

قد يؤدي استبدال المكونات دون تقييم إلى إبطال افتراضات السلامة. حتى تغيير صغير في مكون قد يؤثر في سلوك العطل أو ارتفاع الحرارة أو الطاقة المخزنة.

الفحص الروتيني

قد يشمل الفحص الروتيني الفحص البصري، والتحقق من الملصقات، والتحقق من المكونات، وفحص PCB، وسلامة الغلاف، وفحص الأطراف، واختبارات العزل، وضبط إصدار البرنامج الثابت، والاختبارات الوظيفية.

تساعد هذه الفحوص على ضمان أن كل وحدة إنتاج تطابق التصميم المعتمد، وليس فقط النموذج الأولي الذي اختُبر أثناء الاعتماد.

التتبع

يربط التتبع كل منتج بسجلات إنتاجه وشهادته ودفعات مكوناته ونتائج اختباراته وبرنامجه الثابت وبيانات فحص الجودة. وهذا مهم عند حدوث مشكلة ميدانية أو استدعاء أو تحديث تصميم أو تغيير شهادة.

من دون التتبع يصعب معرفة الوحدات التي قد تتأثر بمشكلة إنتاج أو مكون.

التحكم في التغييرات

أي تغيير في المكونات المتعلقة بالسلامة أو تخطيط PCB أو مادة الغلاف أو نوع البطارية أو الموصل أو مدخل الكابل أو سلوك البرنامج الثابت أو الوسم يجب أن يمر بمراجعة رسمية. إذا أثر التغيير في التصميم المعتمد فقد يلزم تحديث الشهادة أو إعادة التقييم.

التحكم في التغييرات معيار جودة أساسي لأن سلامة Ex تعتمد على البناء الدقيق الذي تم تقييمه.

مراجعة الوسم والوثائق

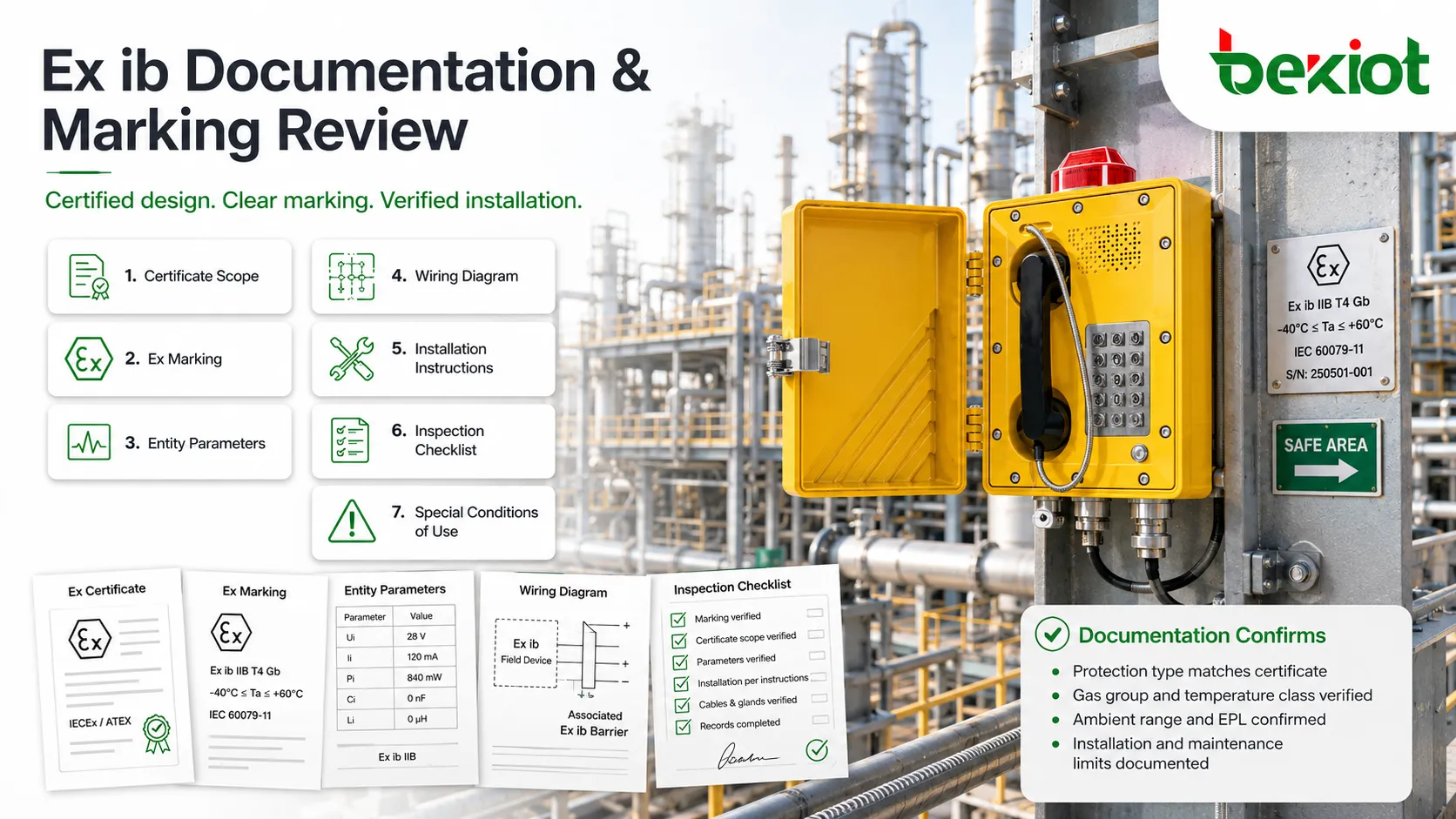

يجب أن يكون وسم Ex واضحاً ودائماً ومتوافقاً مع الشهادة. وينبغي أن يوضح نوع الحماية، ومجموعة المعدات، ومجموعة الغاز، وفئة الحرارة، وEPL، ورقم الشهادة، ومدى البيئة عند الحاجة، والشروط الخاصة المطلوبة.

يجب أن تشمل الوثائق تعليمات التركيب، ومعلمات السلامة، ومعلمات السلامة الذاتية، ومخططات التوصيل، وحدود الصيانة، وشروط الاستخدام الخاصة، والحدود البيئية، وقيود الإصلاح.

بالنسبة للمستخدمين النهائيين، ليست الوثائق أوراقاً اختيارية. إنها جزء من نظام السلامة. يستخدمها المركبون لتحديد أين وكيف يمكن استخدام المعدات، ويستخدمها المفتشون للتحقق من الامتثال.

متطلبات جودة التركيب

الفصل عن الدوائر غير الآمنة ذاتياً

يجب فصل الدوائر الآمنة ذاتياً عن الدوائر غير الآمنة ذاتياً وفق قواعد التركيب. قد يسمح الفصل الضعيف بدخول طاقة خطرة إلى الدائرة المحمية.

قد يتضمن الفصل مسافة مادية، أو حواجز، أو مجاري كابلات مخصصة، أو أطرافاً موسومة، أو ممارسات الأسلاك الزرقاء، أو حواجز معتمدة، أو طرق تركيب معتمدة.

التأريض والربط

تتطلب بعض أنظمة حواجز زينر تأريضاً موثوقاً لتعمل بشكل صحيح. قد تقلل العوازل الجلفانية الاعتماد على التأريض، لكن التأريض والربط ما زالا بحاجة إلى مراجعة للنظام الكامل.

يمكن للتأريض غير الصحيح أن يضعف الحماية أو يسبب مشاكل ضوضاء أو ينتج فروق جهد غير آمنة بين الدوائر.

مداخل الكابلات والأطراف الصحيحة

يجب أن تتوافق جلاندات الكابلات، وكتل الأطراف، والموصلات، ومداخل الغلاف مع الاعتماد وبيئة التركيب. قد يصبح الجهاز المعتمد غير مطابق إذا استُخدمت مداخل كابل غير مناسبة.

ينبغي أن يتبع المركبون شروط الشهادة، والتصنيف البيئي، ومتطلبات الحماية الميكانيكية، وقواعد الأسلاك في المناطق الخطرة.

الفحص قبل التغذية بالطاقة

قبل تطبيق الطاقة، يجب فحص التركيب من حيث وسم الجهاز الصحيح، وملاءمة المنطقة، ومسار الكابلات، وتوافق الحاجز، ومعلمات الحلقة، والتأريض، والفصل، وإحكام الأطراف، وتوفر الوثائق.

يساعد هذا الفحص على اكتشاف الأخطاء قبل أن يصبح النظام قيد التشغيل في منطقة خطرة.

أين يطبق هذا المستوى من الحماية

أجهزة قياس العمليات

تستخدم مرسلات الضغط وحساسات الحرارة ومقاييس التدفق وأجهزة قياس المستوى وكواشف الغاز وحلقات القياس السلامة الذاتية كثيراً لأنها تتطلب إشارات منخفضة القدرة في المناطق الخطرة.

يمكن اختيار Ex ib عندما يسمح تصنيف المنطقة ومستوى الحماية بذلك، خصوصاً في تطبيقات Zone 1 التي تحتاج إلى أسلاك حقلية قوية وعملية.

واجهات الأتمتة الصناعية

يمكن لوحدات إدخال/إخراج PLC، وعوازل الإشارة، ومحولات الاتصال، ومؤشرات المشغل، وواجهات التحكم منخفضة القدرة استخدام دوائر آمنة ذاتياً لتوصيل أجهزة الحقل في المناطق الخطرة.

يجب تقييم النظام من خزانة التحكم إلى جهاز الحقل، بما في ذلك الكابلات والأجهزة المرتبطة.

المعدات المحمولة واليدوية

قد تحتاج أجهزة الاختبار اليدوية، وأجهزة الاتصال المحمولة، وأدوات التفتيش، وأجهزة المعايرة، ومعدات الصيانة إلى اعتماد Ex عند استخدامها في المناطق الخطرة.

تُعد سلامة البطارية، ومتانة الغلاف، وقيود الشحن، وتعليمات المستخدم مهمة بشكل خاص للأجهزة المحمولة.

المراقبة عن بعد والقياس عن بعد

قد تستخدم مزارع الخزانات وخطوط الأنابيب ومناطق تخزين المواد الكيميائية ومرافق مياه الصرف ومواقع الطاقة معدات قياس عن بعد منخفضة القدرة في مواقع خطرة. يمكن للسلامة الذاتية دعم اتصال الحساسات مع الحد من خطر الاشتعال.

لا تزال الأجهزة اللاسلكية تتطلب تقييماً دقيقاً للبطارية والهوائي وقدرة التردد اللاسلكي والغلاف والحرارة.

حالات عدم المطابقة الشائعة

استخدام مستوى حماية خاطئ

استخدام معدات معتمدة لمنطقة أقل خطورة في منطقة أشد خطورة خطأ جسيم. يجب أن يطابق مستوى الحماية المنطقة المصنفة والمادة الخطرة.

خلط مكونات معتمدة وغير معتمدة

استبدال حاجز أو موصل أو بطارية أو مجموعة كابلات معتمدة بقطعة عادية قد يبطل تقييم السلامة الذاتية.

إهمال معلمات الكابل

يمكن للكابلات الحقلية الطويلة أن تضيف سعة وحثاً. إذا تجاوزت هذه القيم المعلمات المسموحة، فقد لا تعود الحلقة مستوفية لمتطلبات السلامة.

غياب شروط الاستخدام الخاصة

قد تتضمن الشهادات شروطاً خاصة تتعلق باتجاه التركيب، أو خطر الكهرباء الساكنة، أو حماية الصدمات، أو درجة حرارة البيئة، أو مداخل الكابلات، أو قيود الصيانة.

ضعف متانة الملصق

إذا أصبحت الوسوم غير مقروءة، فقد لا يستطيع المفتشون وموظفو الصيانة التحقق من ملاءمة المعدات. الوسم المتين جزء من امتثال الجودة.

تُثبت جودة Ex ib عبر سلسلة كاملة: تصميم معتمد، وتصنيع مضبوط، ووسم صحيح، ومعلمات حلقة متوافقة، وتركيب سليم، وفحص موثق.

الصيانة والتحقق الدوري

يجب أن تحافظ الصيانة على الحالة الآمنة المعتمدة. لا ينبغي للفنيين تعديل الدوائر أو استبدال المكونات أو تغيير البطاريات أو تعديل مداخل الكابلات أو إصلاح اللوحات إلا إذا سمحت بذلك الشهادة وتعليمات المصنع.

يجب أن يؤكد الفحص الدوري أن الملصقات ما زالت مقروءة، وأن حالة الغلاف مقبولة، وأن جلاندات الكابلات سليمة، وأن الأطراف محكمة، وأن الحواجز صحيحة، وأن فصل الأسلاك ما زال قائماً، وأن التلف البيئي لم يحدث.

عند نقل المعدات أو إعادة استخدامها أو توصيلها بنظام مختلف، يجب تكرار تقييم الحلقة. فقد يكون جهاز مناسباً في دائرة معينة وغير مناسب في دائرة أخرى إذا تغيرت الأجهزة المرتبطة أو معلمات الكابل.

الأسئلة الشائعة

هل يمكن استخدام معدات Ex ib في Zone 0؟

عادة لا. تتطلب Zone 0 غالباً مستوى حماية أعلى مثل Ex ia عند استخدام السلامة الذاتية. يجب دائماً التحقق من الشهادة والوسم وتصنيف المنطقة.

هل يعني الجهد المنخفض تلقائياً السلامة الذاتية؟

لا. تعتمد السلامة الذاتية على تحديد طاقة معتمد، وتقييم أعطال، وضبط حرارة، وقواعد بناء، وتوافق نظام، وليس فقط على جهد اسمي منخفض.

هل يمكن استمرار استخدام جهاز آمن ذاتياً متضرر؟

لا. يجب فحص الضرر المرئي، أو الوسم غير المقروء، أو الغلاف المتشقق، أو الأطراف المفكوكة، أو العطل الداخلي المشتبه به قبل إعادة الجهاز إلى الخدمة.

لماذا تدخل معلمات الكابل في حسابات الحلقة؟

تضيف الكابلات سعة وحثاً يمكنهما تخزين الطاقة. يجب أن تبقى الدائرة الكاملة ضمن الحدود المعتمدة لجهاز الحقل والجهاز المرتبط المختارين.

من يجب أن يتحقق من تركيب Ex ib؟

يجب أن ينفذ التحقق موظفون مؤهلون يعرفون تصنيف المناطق الخطرة، وحلقات السلامة الذاتية، والمعايير المطبقة، وشروط الشهادة، وقواعد التركيب المحلية.
