التركيب داخل الرف هو أسلوب قياسي لنشر المعدات، حيث تُوضع الأجهزة داخل رفوف الخوادم أو خزائن الشبكات أو خزائن الاتصالات أو خزائن التحكم أو رفوف الصوت والصورة أو الحاويات الصناعية. تُثبت المعدات عادة وفق أبعاد وحدات الرف القياسية، مما يسمح بترتيب عدة أجهزة عمودياً ضمن بنية منظمة وسهلة الخدمة وموفرة للمساحة.
يُستخدم هذا الأسلوب على نطاق واسع في كل مكان تحتاج فيه الأنظمة الإلكترونية الكثيرة إلى تركيب وتغذية كهربائية وتبريد وتمديد كابلات ومراقبة وصيانة في موقع واحد منظم. وهو شائع في مراكز البيانات، وغرف تقنية المعلومات المؤسسية، ومقاسم الاتصالات، وأنظمة البث، وغرف التحكم الأمني، والأتمتة الصناعية، والمباني الذكية، والبنية التحتية للنقل، والمختبرات، ومرافق الخدمات العامة.
لماذا أصبحت الخزائن القياسية شائعة
كلما أصبحت الأنظمة أكثر تعقيداً، أدى وضع المعدات عشوائياً على الرفوف العادية أو المكاتب أو الجدران إلى مشكلات إدارية. تصبح الكابلات صعبة التتبع، ويصبح تدفق الهواء غير متوازن، ويصعب استبدال الأجهزة، وتزداد مخاطر أعمال الصيانة. يوفر الرف تخطيطاً مادياً متوقعاً يحل هذه المشكلات.
يساعد النشر القياسي في الرفوف الفرق الفنية أيضاً على تخطيط المساحة والطاقة والتبريد ومسارات الكابلات والتأريض ووضع الملصقات والتوسع المستقبلي. وبدلاً من التعامل مع كل جهاز كعنصر منفصل، يصبح الرف وحدة بنية تحتية قابلة للإدارة.
بالنسبة للمؤسسات التي تدير مواقع كثيرة، تكون قابلية التكرار هذه مهمة للغاية. فيمكن لخزانة شبكة فرعية أو غرفة بيانات أو رف مراقبة أو رف اتصالات أن يتبع قالب تخطيط متشابهاً، مما يسهل التركيب والدعم في مواقع مختلفة.
القيم الأساسية في المجالات المختلفة
كفاءة استخدام المساحة
تستفيد الرفوف من مساحة غرفة المعدات عمودياً. فبدلاً من نشر الأجهزة على المكاتب أو الأرفف، يمكن تكديس الأنظمة في مساحة أرضية صغيرة. وهذا مهم في غرف الخوادم وخزائن الاتصالات وغرف التحكم والملاجئ المتنقلة وغرف البث والخزائن الفنية حيث تكون المساحة محدودة.
كما تجعل وحدات الرف تخطيط السعة أسهل. تستطيع الفرق تقدير عدد الوحدات المتاحة، والمساحة المحجوزة للأجهزة المستقبلية، وما إذا كان يجب وضع المعدات الأثقل في الأسفل لتحقيق الثبات.
سهولة الوصول للصيانة
تكون المعدات المثبتة بشكل صحيح أسهل في التعرف عليها وإزالتها واستبدالها وفحصها. تساعد إمكانية الوصول من الأمام والخلف، والقضبان المنزلقة، وملصقات الكابلات، ورفوف التثبيت، ولوحات التوصيل الفنيين على تنفيذ الصيانة دون إرباك الأنظمة غير المرتبطة.
هذا مهم في البيئات التي تكون فيها فترات التوقف مكلفة. فالجهاز الذي يمكن تحديد موقعه واستبداله بسرعة يقلل وقت استكشاف الأعطال.
إدارة الحرارة
يدعم تخطيط الرف تدفق الهواء المخطط. فالكثير من الأجهزة مصمم للتبريد من الأمام إلى الخلف، بينما يحتاج بعضها إلى تدفق جانبي أو من الأسفل إلى الأعلى. ويمكن لتصميم الخزانة، ولوحات السد، وصواني المراوح، والأبواب المثقبة، وتخطيط الممرات الساخنة والباردة أن تؤثر جميعها في درجة حرارة المعدات.
التخطيط الحراري الضعيف قد يقلل عمر المعدات، ويسبب توقفات غير متوقعة، ويزيد ضجيج المراوح. لذلك يجب أن يراعي تركيب الرف مقدار الحرارة ومسار الهواء، وليس مجرد ملاءمة الجهاز مكانياً.
تنظيم الكابلات
يعد توجيه الكابلات المنظم من أوضح المزايا. تساعد لوحات التوصيل، ومديرو الكابلات، وصواني الألياف، والمنظمات الأفقية والعمودية، وأربطة الفيلكرو، وأنظمة الوسم على منع تشابك الأسلاك.
يحسن تنظيم الكابلات الجيد استكشاف الأعطال وتدفق الهواء والتوثيق والموثوقية على المدى الطويل. كما يقلل احتمالات فصل الكابلات بالخطأ أثناء الصيانة.
مراكز البيانات والبنية التحتية السحابية
تُعد مراكز البيانات من أوضح مجالات التطبيق. فالخوادم، ومصفوفات التخزين، ومفاتيح أعلى الرف، والجدران النارية، وموازنات الأحمال، وأجهزة النسخ الاحتياطي، ووحدات توزيع الطاقة، وأجهزة KVM، وحساسات المراقبة تُنشر عادة في رفوف قياسية.
في هذه البيئة يكون الرف جزءاً من معمارية مركز البيانات الأكبر. يجب تنسيق كثافة الطاقة، وسعة التبريد، وتحميل الأرضية، واتجاه تدفق الهواء، والتكرار، وصواني الكابلات، والتأريض، والمراقبة معاً.
يستخدم مزودو الخدمات السحابية ومراكز البيانات المؤسسية ومرافق الاستضافة المشتركة وغرف الخوادم الخاصة أنظمة مثبتة في الرف لأنها تدعم التوسع. ويمكن إضافة قدرات حوسبة أو تخزين أو شبكة جديدة ضمن شكل مادي قابل للتنبؤ.

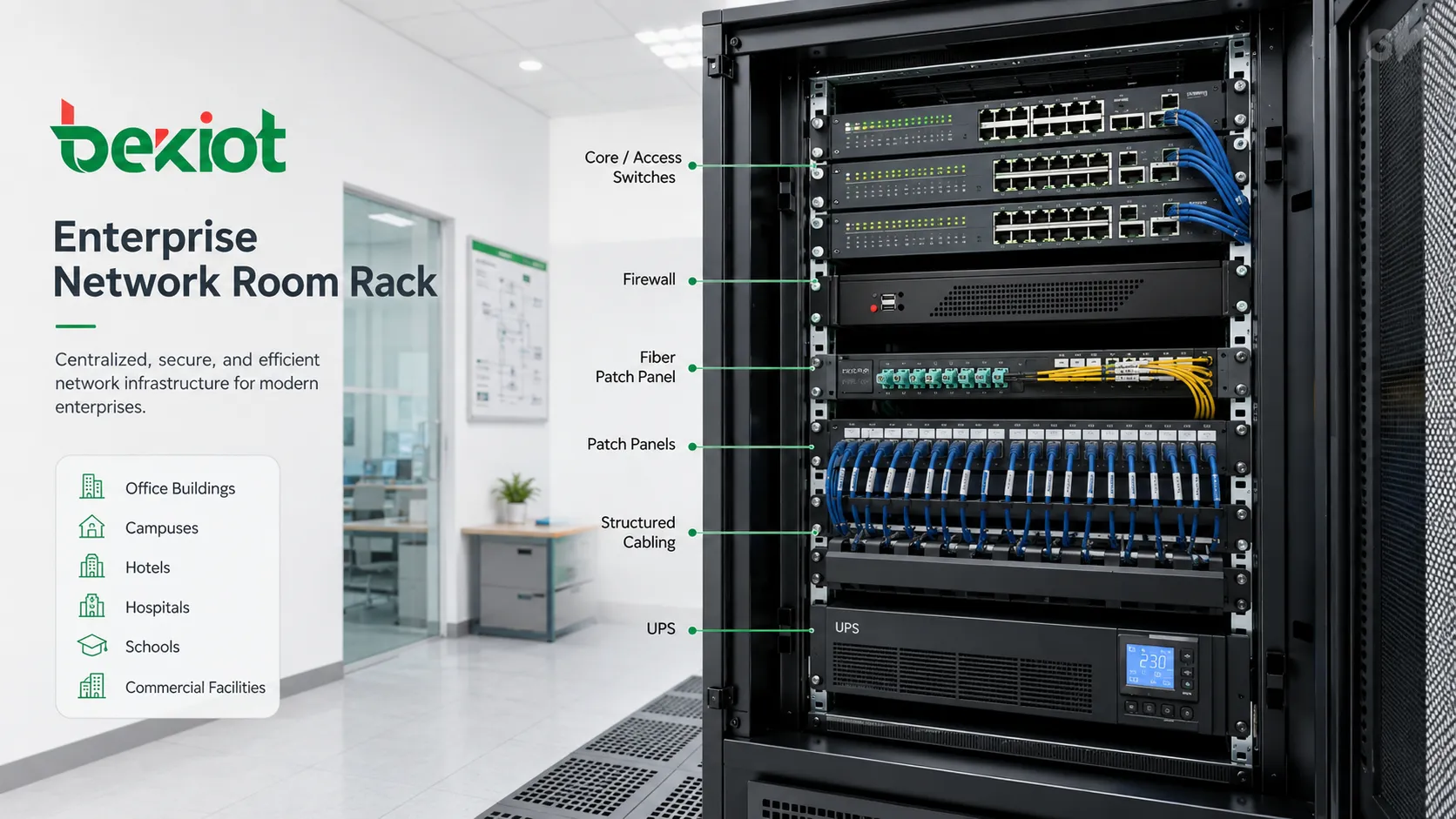

غرف الشبكات المؤسسية
تستخدم مباني المكاتب والجامعات والفنادق والمستشفيات والمدارس والمرافق التجارية خزائن الرفوف للمفاتيح والموجهات والجدران النارية ووحدات التحكم اللاسلكية ولوحات التوصيل وإطارات توزيع الألياف ووحدات UPS والكابلات الهيكلية.
يربط رف غرفة الشبكة المصمم جيداً محطات العمل ونقاط الوصول وكاميرات IP والهواتف والطابعات ولوحات التحكم في الدخول وأنظمة المبنى. وإذا كان الرف سيئ الوسم أو مزدحماً، فقد يصبح حتى تغيير منفذ بسيط أمراً صعباً.
بالنسبة لفرق تقنية المعلومات المؤسسية، يجب أن يتطابق تخطيط الرف مع التصميم المنطقي للشبكة. وينبغي أن يسهل التعرف إلى المفاتيح الأساسية ومفاتيح الوصول ولوحات التوصيل والروابط الصاعدة ومنافذ الإدارة ووصلات الطاقة.
أنظمة الاتصالات والتواصل
تستخدم بيئات الاتصالات الرفوف لمنصات الصوت ومعدات النقل والموجهات وأجهزة النقل البصري وبوابات الوسائط ووحدات التحكم في حدود الجلسات ومعدات الراديو وتوزيع الطاقة وأنظمة إنهاء الكابلات. وقد توجد هذه التركيبات في المقاسم المركزية، وغرف المحطات القاعدية، وغرف اتصالات المؤسسات، ومرافق مزودي الخدمة، وملاجئ الاتصالات.
تحتاج أنظمة الاتصالات غالباً إلى توافر عالٍ. لذلك قد تتضمن الرفوف تغذية طاقة مزدوجة، وطاقة DC مدعومة بالبطاريات، وقضبان تأريض، وحماية من الاندفاعات، وأنظمة مراوح، ومراقبة إنذارات. ويجب أن يدعم تخطيط المعدات الاستبدال السريع وتتبع الكابلات بوضوح.
ولأن مواقع الاتصالات تتضمن عادة أعداداً كبيرة من وصلات النحاس والألياف والكابلات المحورية، فإن التنظيم المادي أمر حاسم. فقد تؤثر إدارة الكابلات الضعيفة في جودة الإشارة وسرعة الصيانة وعزل الأعطال.
غرف التحكم الأمني والمراقبة
تعتمد أنظمة الأمن غالباً على رفوف معدات مركزية. فقد تُثبت مسجلات الفيديو وخوادم إدارة الفيديو ومصفوفات التخزين ومفاتيح PoE وخوادم التحكم في الدخول ووحدات إنذار التحكم وأنظمة المصفوفات ولوحات التحكم بالشاشات ومعدات شبكة المراقبة داخل رفوف.
في غرفة التحكم، لا يكون الرف مجرد خزانة تخزين. فهو يدعم التسجيل المستمر والاستجابة للإنذارات وتوزيع الفيديو والإشراف على النظام. وتعد الطاقة الاحتياطية والتبريد مهمين لأن أجهزة الأمن قد تحتاج إلى عمل متواصل على مدار الساعة.
يساعد تنظيم الرف أيضاً أثناء الحوادث. يجب على المشغلين والفنيين تحديد أي مسجل أو مفتاح أو وحدة تحكم يرتبط بكاميرا أو باب أو منطقة أو مبنى محدد بسرعة.
الأتمتة الصناعية ومرافق المرافق العامة
قد تستخدم المصانع والمحطات الفرعية ومحطات معالجة المياه ومواقع النفط والغاز ومستودعات النقل والمناجم ومراكز اللوجستيات ومرافق توليد الطاقة أنظمة مثبتة في الرف للحواسيب الصناعية وبوابات اتصال PLC وخوادم SCADA ومفاتيح الشبكة وخوادم الأجهزة التسلسلية ومؤرخي البيانات ومحولات البروتوكولات وأنظمة المراقبة.
تواجه الرفوف الصناعية ظروفاً أقسى من رفوف المكاتب. فقد يؤثر الغبار والاهتزاز والحرارة والضوضاء الكهربائية والرطوبة وتقييد الوصول في تصميم التركيب. وقد تحتاج الحاويات إلى إحكام وترشيح وتأريض وربط وحماية من الاندفاعات بمستوى أعلى.
في بيئات العمليات، قد يدعم الرف التحكم والمراقبة والتقارير والاتصالات المتعلقة بالسلامة. لذلك يجب تخطيط إجراءات الصيانة بعناية لتجنب تعطيل الإنتاج أو الأجهزة الميدانية.
أنظمة الصوت والفيديو والبث
تستخدم محطات البث ومراكز المؤتمرات والاستوديوهات وقاعات المحاضرات ومراكز القيادة والمسارح وغرف التحكم السمعي البصري الرفوف لمبدلات الفيديو ومعالجات الصوت والمضخمات وموجهات المصفوفات والمشفّرات وفاكّات التشفير وأنظمة التسجيل وخوادم الوسائط ومعدات المؤتمرات ومحولات الإشارات.
تحتاج رفوف الصوت والصورة إلى فصل دقيق للكابلات. فقد تتطلب كابلات الطاقة وكابلات السماعات وخطوط الصوت وكابلات الفيديو وخطوط الشبكة وأسلاك التحكم مسارات مختلفة لتجنب الضوضاء والتداخل والارتباك أثناء الصيانة.
التبريد مهم أيضاً لأن المضخمات والمعالجات ومعدات الفيديو قد تولد حرارة كبيرة داخل الأثاث المغلق أو غرف التحكم.
النقل والبنية التحتية العامة
غالباً ما تنشر محطات السكك الحديدية وأنظمة المترو والمطارات والموانئ والأنفاق والطرق السريعة ومراكز التحكم المروري ومحطات الحافلات أنظمة مثبتة في الرف للاتصالات والمراقبة ومعلومات الركاب والنداء العام ودعم الإشارات وتبديل الشبكات والتحكم في الطوارئ.
تتطلب هذه البيئات تشغيلاً موثوقاً عبر مواقع موزعة. وقد تقع غرف المعدات في غرف خلفية للمحطات أو خزائن جانبية على الطرق أو غرف فنية داخل الأنفاق أو غرف معدات على الأرصفة أو مراكز قيادة مركزية.
يجب أن يراعي تصميم الرف سهولة الوصول والحماية البيئية والطاقة الاحتياطية ومداخل الكابلات والتأريض والمراقبة عن بعد والصيانة السريعة خلال نوافذ خدمة محدودة.
بيئات الرعاية الصحية والمختبرات والبحث
تستخدم المستشفيات والمختبرات رفوف المعدات لخوادم التصوير وتخزين البيانات ومعدات الشبكات وأنظمة معلومات المختبر وخوادم المراقبة وبوابات الأجهزة الطبية ومجموعات الحوسبة البحثية ومنصات البيانات الآمنة.
تتطلب هذه البيئات غالباً وصولاً مضبوطاً، وتوجيه كابلات نظيفاً، وحماية للبيانات، وطاقة احتياطية موثوقة، ووسماً واضحاً. وفي الرعاية الصحية قد يؤثر التوقف في سير العمل السريري أو سجلات المرضى أو توافر الصور أو تنسيق الأقسام.
قد تستخدم البيئات البحثية الرفوف للحوسبة عالية الأداء ومعدات الاختبار والأجهزة العلمية وأنظمة RF واكتساب البيانات ومنصات القياس. وتكون المرونة مهمة لأن تشكيلات المختبر قد تتغير كثيراً.
المباني الذكية وإدارة المرافق
قد تتضمن المباني الحديثة العديد من الأنظمة المتصلة، مثل التحكم في التدفئة والتهوية وتكييف الهواء والتحكم في الإضاءة وإدارة الطاقة والتحكم في الدخول وواجهات إنذار الحريق والمصاعد والمراقبة وأنظمة المواقف وأنظمة الزوار وخوادم أتمتة المبنى.
تساعد خزائن الرفوف على تجميع هذه الأنظمة في غرف المعدات. ويحسن ذلك الصيانة لأن الفنيين يستطيعون الوصول إلى مكونات الشبكة والتحكم والخوادم والطاقة في مكان منظم واحد.
ينبغي لفرق المرافق الحفاظ على توثيق رفوف التحكم في المباني. فالرف غير الموثق جيداً قد يبطئ الصيانة عند حدوث عطل في أحد أنظمة المبنى.
عوامل التصميم قبل التركيب
حجم الرف وعمقه
يجب أن تتطابق الخزانة المختارة مع عمق الجهاز ونوع القضبان ونصف قطر ثني الكابلات والحاجة إلى الوصول الخلفي والتوسع المستقبلي. فالرف الضحل جداً قد يجبر الكابلات على الانحناء الحاد أو يمنع إغلاق الأبواب الخلفية.
يجب أن يتضمن ارتفاع الرف أيضاً مساحة لمديري الكابلات ولوحات السد ووحدات PDU والأرفف والمعدات المستقبلية.
الوزن وتحميل الأرضية
يمكن أن تكون الخوادم وبطاريات UPS ومصفوفات التخزين ومعدات الطاقة ثقيلة. ويجب تثبيت الأجهزة الثقيلة في الأسفل لتحسين الثبات. كما يجب أن تتحمل الأرضية الوزن الكلي بعد التحميل.
في مراكز البيانات ذات الأرضيات المرتفعة أو المناطق الزلزالية أو الملاجئ المتنقلة أو غرف المعدات في الطوابق العليا، يجب مراجعة المتطلبات الإنشائية قبل التركيب.
توزيع الطاقة
تحتاج الرفوف إلى توزيع طاقة مخطط. يجب تحديد وحدات PDU والتغذية المزدوجة وسعة الدوائر والتأريض ودعم UPS ومسارات كابلات الطاقة قبل تركيب الأجهزة.
شرائط الطاقة المحملة فوق طاقتها وأسلاك التمديد غير المدارة غير آمنة ولا يجب استخدامها بديلاً عن تصميم طاقة رف مناسب.
مسار التبريد
يجب أن يتوافق تدفق الهواء مع تصميم المعدات. إن خلط أجهزة ذات اتجاهات تدفق هواء مختلفة في الخزانة نفسها قد يسبب نقاطاً ساخنة. وتساعد لوحات السد على منع إعادة تدوير الهواء الساخن.
تكون مراقبة درجة الحرارة مفيدة في الرفوف التي تدعم أنظمة حرجة أو أحمالاً عالية الكثافة.
الوسم والتوثيق
يجب وسم كل جهاز وكابل ومنفذ وتغذية طاقة ووصلة توصيل. وينبغي أن يتضمن التوثيق مخططات ارتفاع الرف وعناوين IP وخرائط المنافذ ومعرّفات الكابلات ومعلومات الدوائر وجهات الاتصال الخاصة بالصيانة.
التوثيق الجيد يحول الرف من كومة معدات محيرة إلى أصل بنية تحتية قابل للإدارة.
المشكلات الشائعة في التركيبات سيئة التخطيط
الازدحام من أكثر المشكلات شيوعاً. عندما تُضاف أجهزة كثيرة دون تخطيط، يختفي تدفق الهواء وإمكانية الوصول إلى الكابلات ومساحة الخدمة. وقد يضطر الفنيون إلى إزالة معدات غير مرتبطة للوصول إلى كابل واحد.
وهناك مشكلة أخرى هي اختلاف جودة الطاقة. فقد تشارك الخوادم الحساسة ومفاتيح الشبكة وأجهزة الصوت والصورة ووحدات التحكم الصناعية الطاقة مع أحمال غير مناسبة، مما يزيد خطر هبوط الجهد أو الضوضاء أو التوقفات غير المتوقعة.
كما يحدث ازدحام الكابلات كثيراً. فالحزم شديدة الضيق، وكابلات التوصيل غير الموسومة، والانحناءات الحادة قد تسبب صعوبة في استكشاف الأعطال ومشكلات في الإشارة، خصوصاً مع الألياف والروابط النحاسية عالية السرعة.
أخيراً، تفتقر رفوف كثيرة إلى تخطيط دورة الحياة. تُضاف الأجهزة على مدى سنوات، لكن الكابلات القديمة والمعدات المتقاعدة ولوحات التوصيل غير المستخدمة ومحوّلات الطاقة المنسية تبقى في مكانها. لذلك تكون المراجعات المنتظمة ضرورية.
ينجح التركيب المثبت في الرف عندما يُخطط التخطيط المادي والطاقة والتبريد والكابلات والوسم وإمكانية الصيانة معاً بدلاً من التعامل معها كعناصر منفصلة.
ممارسات التشغيل والصيانة
يجب أن يفحص التفتيش الدوري درجة الحرارة وحالة المراوح وتراكم الغبار وإجهاد الكابلات والبراغي المفكوكة والكابلات غير المستخدمة وحمل الطاقة وإنذارات UPS ومصابيح الروابط ومؤشرات حالة الأجهزة. يمكن لهذه الفحوص الصغيرة أن تمنع أعطالاً أكبر.
يجب أخذ التحكم في الوصول في الحسبان. فقد تحتوي رفوف المعدات على أنظمة حرجة وبيانات اعتماد ووسائط تخزين ونقاط وصول للشبكة. وقد تكون الأبواب والأقفال والمراقبة والتحكم في الزوار ضرورية حسب البيئة.
إدارة التغيير مهمة. يجب تسجيل كل كابل جديد أو جهاز أو تغيير توصيل أو تعديل طاقة. فالتغييرات غير الموثقة من أهم أسباب تأخر استكشاف الأعطال لاحقاً.
ينبغي الحفاظ على مساحة احتياطية في الرف حيثما أمكن. فالرف الممتلئ تماماً لا يترك مكاناً للاستبدال الطارئ أو التوسع أو أجهزة الاختبار المؤقتة أو إعادة ترتيب الكابلات.
الأسئلة الشائعة
ماذا تعني 1U في تركيب الرفوف؟
1U هي وحدة قياس للرف تساوي 1.75 بوصة من المساحة العمودية. وقد توصف الأجهزة بأنها 1U أو 2U أو 4U أو بأحجام أخرى حسب الارتفاع.
هل يمكن تركيب معدات مكتبية عادية في رف؟
نعم، لكن ذلك يتطلب عادة أرفف رف أو أطقم تثبيت خاصة. الأجهزة غير المصممة لتدفق هواء الرف قد تحتاج إلى عناية إضافية بالتبريد والوصول إلى الكابلات.
لماذا تُستخدم لوحات السد في الرفوف؟
تغلق لوحات السد الفراغات الأمامية غير المستخدمة وتساعد على منع الهواء الساخن من العودة إلى مناطق دخول الهواء في المعدات، مما يحسن كفاءة التبريد.
هل يجب تثبيت الأجهزة الثقيلة في أعلى الرف أم أسفله؟
يجب عموماً تثبيت المعدات الثقيلة في الجزء السفلي من الرف لتحسين الثبات وتقليل خطر الانقلاب أثناء التركيب أو الصيانة.
ما الذي يجب فحصه قبل إضافة معدات جديدة إلى رف موجود؟
يجب فحص مساحة الرف المتاحة والعمق وسعة الوزن وسعة الطاقة والتبريد ومسارات الكابلات والتأريض ومنافذ الشبكة وحمل UPS وما إذا كان التوثيق يحتاج إلى تحديث.
