يُعرف Power over Ethernet Plus اختصاراً بـ PoE+، وهو تقنية طاقة شبكية تسمح لكابلات الإيثرنت بنقل كل من البيانات والطاقة الكهربائية إلى الأجهزة المتصلة. يعتمد هذا المعيار على IEEE 802.3at ويُعرف أيضاً باسم النوع الثاني من PoE. مقارنةً بـ PoE القياسي وفق IEEE 802.3af، يوفر PoE+ مستوى طاقة أعلى، مما يجعله مناسباً للأجهزة التي تحتاج إلى طاقة أكبر من الأطراف منخفضة الاستهلاك.

القيمة الأساسية لـ PoE+ بسيطة: كابل إيثرنت واحد يمكنه توفير الاتصال بالشبكة والطاقة في نفس الوقت. وهذا يقلل الحاجة إلى منفذ طاقة تيار متردد قريب، ويبسط التوصيلات، ويدعم إدارة الطاقة المركزية، ويزيد مرونة تركيب الأجهزة. أجهزة مثل نقاط الوصول اللاسلكية، كاميرات IP، إنتركوم الفيديو، أطراف التحكم في الدخول، العملاء الرفيعين، أجهزة الشبكة الصغيرة، وبعض أطراف التشغيل الآلي للمباني أو الصناعية تستخدم غالباً PoE+ عندما لا يكون PoE العادي كافياً.

في الشبكات الحديثة، يُستخدم PoE+ على نطاق واسع في المكاتب، الحرم الجامعي، المستشفيات، الفنادق، المستودعات، مواقع البيع بالتجزئة، مرافق النقل، المباني الذكية، أنظمة الأمن، والبيئات الصناعية. إنه مفيد بشكل خاص حيث يجب تركيب العديد من أجهزة الشبكة على الجدران، الأسقف، الأعمدة، البوابات، الممرات، مناطق الإنتاج، أو الحاويات الخارجية حيث تكون التوصيلات الكهربائية المنفصلة مكلفة أو غير مريحة.

ما هو Power over Ethernet Plus؟

التعريف والمعنى الجوهري

Power over Ethernet Plus هو شكل محسّن من Power over Ethernet يزوّد بالطاقة الكهربائية والبيانات عبر نفس كابل الإيثرنت المزدوج الملتوي. إنه يوسع قدرة أنظمة PoE السابقة بحيث يمكن للأجهزة المتطلبة للطاقة أن تعمل بدون محول طاقة منفصل.

في نظام PoE+، يُسمى الجهاز الذي يزوّد بالطاقة بمعدات مصدر الطاقة (PSE)، وقد يكون مفتاح PoE+ أو حاقن PoE+ أو جهاز منتصف المسار أو مصدر طاقة صناعي PoE. الجهاز الذي يستقبل الطاقة يُسمى الجهاز المستهلك (PD)، ومن الأمثلة كاميرات IP، نقاط الوصول اللاسلكية، هواتف IP، أطراف الإنتركوم، وأجهزة التحكم في الدخول.

يتميز PoE+ أساساً بالطاقة المتاحة الأعلى مقارنة بـ PoE القياسي. يمكن لمعدات PSE من PoE+ توفير حتى 30 واط على المنفذ، في حين يمكن للجهاز المستهلك استقبال حوالي 25.5 واط بعد احتساب فقد الكابل. وهذا يجعل PoE+ مناسباً للأجهزة التي تحتاج طاقة أكبر من مستوى PoE الأصلي.

أفضل طريقة لفهم PoE+ هي اعتباره وسيلة لتوصيل طاقة كهربائية أعلى وبيانات إيثرنت عبر كابل واحد إلى جهاز الشبكة.

لماذا تم تطوير PoE+؟

صُمم PoE القياسي للأجهزة منخفضة الطاقة مثل هواتف IP الأساسية، نقاط الوصول اللاسلكية البسيطة، وأطراف الشبكة المدمجة. ومع ازدياد قدرات أجهزة الشبكة، بدأ الكثير منها يحتاج إلى طاقة أكبر. أضافت نقاط الوصول اللاسلكية أجهزة راديو إضافية، وأضافت كاميرات IP إضاءة تحت الحمراء ووظائف التكبير والإمالة والتدوير، وأضافت أطراف الأمن شاشات، سخانات، مكبرات صوت، أو عدة وحدات إلكترونية.

تم تطوير PoE+ لدعم هذا الطلب الأعلى على الطاقة مع الحفاظ على مزايا تركيب PoE. بدلاً من تركيب منفذ طاقة منفصل بالقرب من كل جهاز، يمكن للقائمين بالتركيب استخدام بنية كابلات الإيثرنت لتوفير كل من الوصول إلى الشبكة والطاقة.

جعل هذا PoE+ تقنية مهمة لنشر الشبكات القابلة للتوسع. وساعد في سد الفجوة بين أجهزة PoE منخفضة الطاقة وأنظمة PoE++ الأعلى طاقة لاحقاً وفق IEEE 802.3bt.

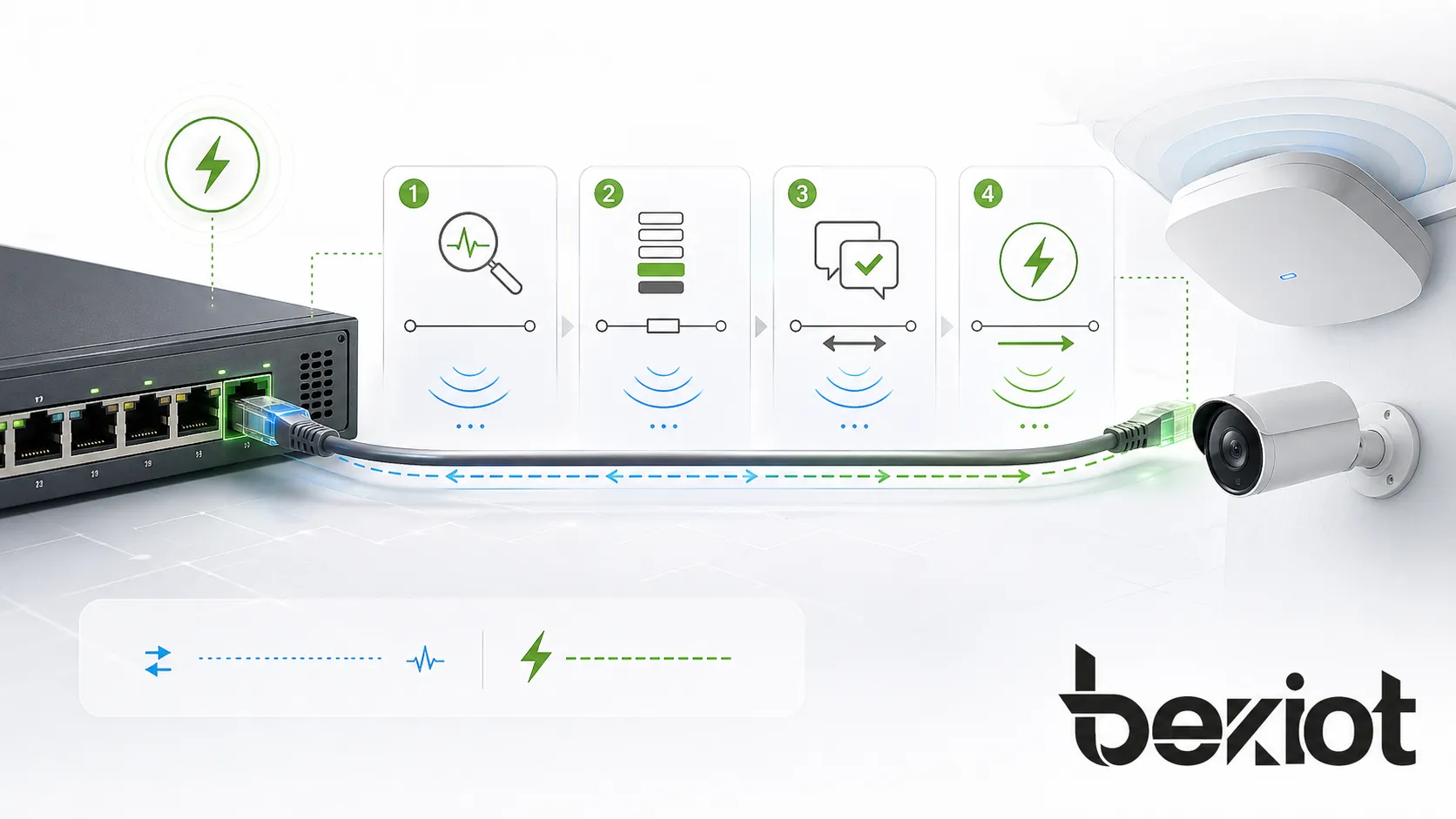

كيفية عمل PoE+

معدات مصدر الطاقة (PSE) والأجهزة المستهلكة (PD)

يبدأ نظام PoE+ بمعدات مصدر الطاقة (PSE). تكتشف PSE ما إذا كانت الطرفية المتصلة جهازاً مستهلكاً صالحاً قبل إرسال طاقة التشغيل الكاملة. عملية الكشف هذه مهمة لأنه لا يجب على المفتاح تطبيق الطاقة على جهاز غير مصمم لاستقبالها.

بمجرد اكتشاف جهاز مستهلك صالح، تقوم PSE بتصنيف الجهاز وتحديد مستوى الطاقة المطلوب. يبلغ الجهاز المستهلك عن متطلباته من الطاقة عبر عملية التفاوض والتصنيف القياسية لـ PoE. بعد ذلك، تزوّد PSE بالطاقة عبر كابل الإيثرنت مع استمرارها في حمل حركة البيانات.

تساعد عملية البدء المتحكم بها هذه في حماية كل من مصدر الطاقة والطرفية المتصلة. كما تسمح للمفاتيح بإدارة ميزانيتها الإجمالية للطاقة عبر العديد من المنافذ.

توصيل الطاقة عبر كابل الإيثرنت

يوصل PoE+ طاقة التيار المستمر عبر توصيلات الإيثرنت المزدوجة الملتوية بينما تستمر البيانات في السفر عبر نفس الكابل. في النشرات الشائعة، يستخدم PoE و PoE+ زوجين من الأسلاك لتوصيل الطاقة. يسمح التصميم الكهربائي بتعايش الطاقة والبيانات دون التداخل مع اتصال الإيثرنت العادي عندما تفي المعدات والكابلات بالمعايير المطلوبة.

أقصى مسافة لوصلات النحاس النموذجية لإيثرنت هي 100 متر، بما في ذلك كابلات التوصيل، عند اتباع ممارسات التوصيل الصحيحة. جودة الكابل مهمة لأن الطاقة تُفقد كحرارة على طول الكابل. الكابل الرديء، الطول الزائد، الموصلات الرديئة، أو درجة حرارة حزمة الكابلات المرتفعة يمكن أن تقلل الموثوقية وتزيد من هبوط الجهد.

بالنسبة لنشر PoE+، يجب على القائمين بالتركيب الانتباه إلى فئة الكابل، جودة الموصل، جودة الإنهاء، ميزانية طاقة المفتاح، درجة الحرارة المحيطة، ومتطلبات الطاقة لكل جهاز.

الكشف والتصنيف وإدارة الطاقة

يمنع الكشف إرسال الطاقة إلى الأجهزة غير المتوافقة مع PoE. يساعد التصنيف PSE على فهم مقدار الطاقة التي قد يحتاجها الجهاز المستهلك. تساعد إدارة الطاقة المفتاح في تحديد ما إذا كانت الطاقة الإجمالية المتاحة كافية لجميع الأجهزة المتصلة.

قد يحتوي مفتاح PoE+ على العديد من المنافذ، ولكن ميزانية الطاقة الإجمالية المتاحة قد لا تكون كافية لتشغيل كل منفذ بكامل إنتاج PoE+ في نفس الوقت. على سبيل المثال، مفتاح به 24 منفذاً PoE+ قد لا يدعم بالضرورة 30 واط على جميع المنافذ ما لم تكن ميزانيته الإجمالية مصممة لذلك الحمل.

لهذا السبب تعتبر ميزانية الطاقة خطوة نشر رئيسية. يجب على مصممي الشبكات حساب الحمل المتوقع لجميع الأجهزة المستهلكة والتأكد من أن المفتاح أو الحاقن أو نظام الطاقة يمكنه دعم الطلب الفعلي.

يُظهر تصنيف منفذ PoE+ ما يمكن أن يوفره منفذ واحد، لكن ميزانية الطاقة الإجمالية للمفتاح تحدد عدد الأجهزة التي يمكن تشغيلها في نفس الوقت.

معايير PoE+ ومستويات الطاقة

IEEE 802.3at النوع 2

يُعرّف PoE+ بواسطة IEEE 802.3at ويوصف عادةً بأنه النوع الثاني من PoE. تم تطويره كتحسين لمعيار IEEE 802.3af السابق لـ PoE. يوفر PoE القياسي طاقة أقل، بينما يزيد PoE+ الطاقة المتاحة للأطراف الأكثر تطلباً.

في نموذج PoE+ الشائع، يمكن لـ PSE توفير حتى 30 واط على منفذ المفتاح أو الحاقن، بينما يمكن للجهاز المستهلك استخدام حوالي 25.5 واط بعد فقد الكابل. هذا الفرق موجود لأن بعض الطاقة تُفقد في الكابل أثناء النقل.

النقطة الهامة في النشر هي أن طاقة الجهاز يجب فحصها من جانب الجهاز المستهلك، وليس فقط من تصنيف منفذ المفتاح. الجهاز الذي يحتاج أكثر من طاقة PD المتاحة قد يتطلب IEEE 802.3bt PoE++ أو مصدر طاقة منفصل.

مقارنة PoE و PoE+ و PoE++

PoE و PoE+ و PoE++ ذات صلة ولكنها ليست متطابقة. يُعرف PoE وفق IEEE 802.3af عادةً بالنوع الأول. يُعرف PoE+ وفق IEEE 802.3at عادةً بالنوع الثاني. يشمل PoE++ وفق IEEE 802.3bt النوع الثالث والنوع الرابع من مستويات الطاقة للأجهزة ذات الطاقة الأعلى.

PoE القياسي مناسب للأطراف منخفضة الطاقة. PoE+ مناسب للأطراف متوسطة الطاقة مثل نقاط الوصول الأعلى أداءً، الكاميرات الأكثر قدرة، وبعض أجهزة الإنتركوم أو التحكم في الدخول. يستخدم PoE++ عندما تكون هناك حاجة إلى طاقة أكثر، مثل نقاط الوصول اللاسلكية عالية الطاقة، الشاشات الأكبر، العملاء الرفيعين، أنظمة الإضاءة، أو الأجهزة المزودة بسخانات ومحركات.

اختيار المعيار الصحيح يمنع الأجهزة ذات الطاقة غير الكافية، أو إعادة التشغيل غير المتوقعة، أو التشغيل غير المستقر. يجب أن تتطابق الـ PSE المختارة والتوصيلات مع متطلبات طاقة الجهاز المستهلك.

فئات الطاقة والتوافق

تستخدم أنظمة PoE فئات الطاقة للمساعدة في تحديد مقدار الطاقة التي قد يحتاجها الجهاز المستهلك. يتضمن PoE+ تصنيف طاقة أعلى من PoE القياسي. وهذا يسمح للمفتاح بتخصيص الطاقة بدقة أكبر وتجنب إهدار ميزانية الطاقة على الأجهزة التي لا تحتاجها.

التوافق مع الإصدارات السابقة هو فائدة مهمة. يمكن للعديد من مفاتيح PoE+ تشغيل أجهزة PoE القياسية، بينما تتطلب أجهزة PoE+ مصدر طاقة يدعم PoE+ للحصول على الطاقة المطلوبة. إذا تم توصيل جهاز PoE+ بمنفذ PoE قياسي، فقد يفشل في البدء، أو يعمل في وضع محدود، أو يصبح غير مستقر اعتماداً على تصميم الجهاز.

للحصول على أفضل النتائج، يجب مراجعة فئة الطاقة، ورقة بيانات الجهاز، قدرة المفتاح، ومسار الكابل قبل النشر.

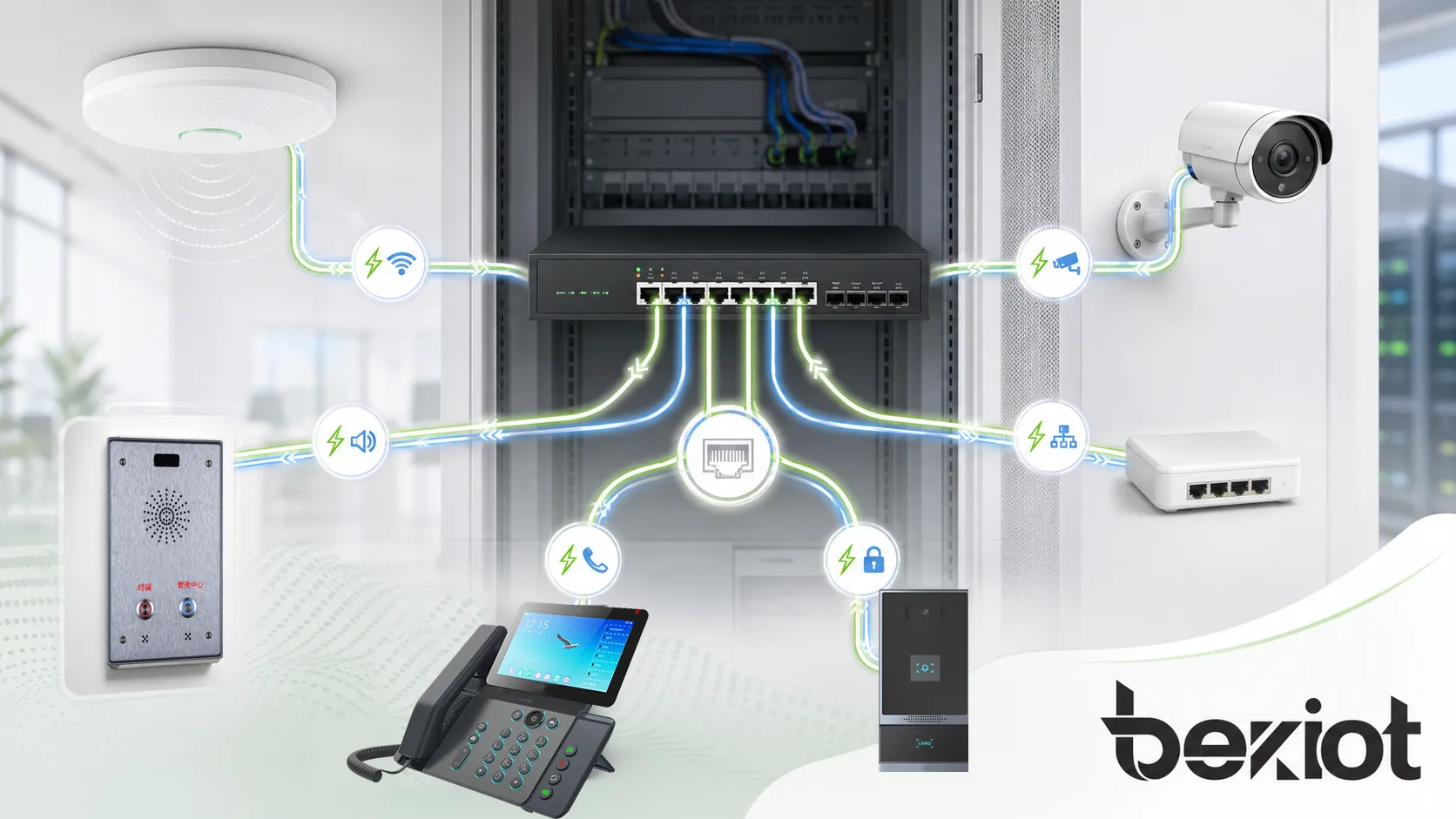

الميزات الرئيسية لـ PoE+

الطاقة والبيانات عبر كابل واحد

الميزة الأكثر وضوحاً في PoE+ هي الطاقة والبيانات عبر كابل واحد. يمكن للجهاز الاتصال بالشبكة واستقبال الطاقة الكهربائية عبر نفس كابل الإيثرنت. وهذا يقلل من فوضى الكابلات ويجعل التركيب أسهل في الأماكن التي لا توجد فيها منافذ طاقة بشكل مريح.

النشر بكابل واحد مفيد لنقاط الوصول المثبتة على الأسقف، والإنتركوم الجداري، وكاميرات الممرات، وأطراف البوابات، وأجهزة غرف الاجتماعات، والمعدات المثبتة في أماكن مرتفعة أو بعيدة. يمكن للقائمين بالتركيب التركيز على التوصيلات المنظمة بدلاً من التنسيق لأعمال كهربائية منفصلة لكل طرفية.

تساعد هذه الميزة في تقليل وقت التركيب، وتبسيط الصيانة، وتحسين مرونة النشر.

إدارة الطاقة المركزية

يسمح PoE+ بإدارة الطاقة من مفتاح الشبكة أو مصدر الطاقة. يمكن للمسؤولين مراقبة استهلاك الطاقة، تمكين أو تعطيل المنافذ، إعادة تشغيل الأجهزة المستهلكة عن بُعد، وإدارة تخصيص الطاقة. هذا مفيد للأجهزة الموزعة التي يصعب الوصول إليها مادياً.

على سبيل المثال، إذا أصبحت كاميرا IP أو نقطة وصول لاسلكية غير مستجيبة، فقد يتمكن المسؤول من إعادة تشغيل المنفذ عن بُعد. يمكن أن يقلل ذلك من الحاجة إلى زيارات الخدمة الميدانية ويحسن سرعة الاسترداد.

تجعل الطاقة المركزية أيضاً تخطيط طاقة الاحتياطي أسهل. إذا كان مفتاح PoE+ متصلاً بمصدر طاقة غير منقطع، فقد تستمر عدة أجهزة مستهلكة في العمل أثناء انقطاع قصير للتيار.

طاقة أعلى للأجهزة الأكثر قدرة

يوفر PoE+ طاقة أكبر من PoE القياسي، مما يسمح لأجهزة الشبكة الأكثر قدرة بالعمل عبر طاقة الإيثرنت. يشمل ذلك الأجهزة ذات أجهزة راديو أقوى، إضاءة تحت الحمراء، مكبرات صوت صغيرة، شاشات، قارئات بطاقات، محركات، أو أجهزة معالجة إضافية.

يوسع مستوى الطاقة الأعلى عدد الأطراف التي يمكن نشرها بدون محولات طاقة محلية. كما يدعم تصميم شبكة أكثر مرونة في المباني الذكية، أنظمة الأمن، أنظمة الاتصالات، وأتمتة المرافق.

ومع ذلك، فإن PoE+ ليس غير محدود. قد تظل الأجهزة ذات الطلب العالي جداً على الطاقة بحاجة إلى PoE++ أو مصدر طاقة مستقل.

استخدامات PoE+

نقاط الوصول اللاسلكية

تعد نقاط الوصول اللاسلكية واحدة من أكثر استخدامات PoE+ شيوعاً. قد تدعم نقاط الوصول الحديثة أجهزة راديو متعددة، إنتاجية أعلى، تغطية أوسع، ووظائف إدارة متقدمة. غالباً ما تتطلب هذه الميزات طاقة أكبر مما يمكن أن يوفره PoE القياسي.

يسمح PoE+ بتثبيت نقاط الوصول على الأسقف، الجدران، الممرات، الفصول الدراسية، الفنادق، المكاتب، المستودعات، والمناطق العامة دون الحاجة إلى منفذ كهربائي قريب. وهذا يعطي مخططي الشبكات حرية أكبر لوضع نقاط الوصول وفقاً لاحتياجات التغطية اللاسلكية بدلاً من مواقع منافذ الطاقة.

في شبكات Wi-Fi الكبيرة، يبسط PoE+ التركيب ويجعل طاقة الاحتياطي المركزية أكثر عملية.

كاميرات IP وأجهزة الأمن

غالباً ما تستخدم كاميرات IP PoE+ عندما تتضمن ميزات مثل الإضاءة تحت الحمراء، حركة التكبير والإمالة والتدوير، سخانات، ميكروفونات، مكبرات صوت، أو تحليلات مدمجة. هذه الوظائف تزيد من الطلب على الطاقة beyond تشغيل الكاميرا الأساسي.

يجعل PoE+ نشر الكاميرات أسهل لأن كابلاً واحداً يمكنه حمل كل من بيانات الفيديو والطاقة. هذا مفيد للمداخل، الممرات، مناطق وقوف السيارات، المستودعات، مواقع الإنتاج، الحرم الجامعي، ومواقع الأمن المحيطية.

قد تستخدم أجهزة الأمن مثل لوحات التحكم في الدخول، ومحطات الأبواب، وأطراف قارئات البطاقات أيضاً PoE+ عندما تحتاج إلى طاقة أكبر للشاشات، الأقفال، المرحلات، الوحدات الصوتية، أو الميزات البيئية.

هواتف IP والإنتركوم وأطراف الاتصال

يمكن للعديد من هواتف IP الأساسية العمل على PoE القياسي، ولكن أطراف الاتصال الأكثر تقدماً قد تحتاج إلى PoE+. قد تتطلب الأجهزة ذات الشاشات الملونة، كاميرات الفيديو، تضخيم السماعات، واجهات متعددة، أو وظائف تحكم إضافية طاقة أعلى.

PoE+ مفيد أيضاً لأطراف الإنتركوم، نقاط المساعدة، محولات النداء الصوتي، ولوحات الاتصال في المكاتب، الحرم الجامعي، مرافق الرعاية الصحية، مواقع النقل، والمباني الصناعية. يسمح بتشغيل هذه الأطراف من خزانة الشبكة بدلاً من محولات الطاقة المتناثرة.

في أنظمة الاتصالات، يدعم PoE+ تركيباً أنظف، واستبدالاً أسهل للأجهزة، وتخطيطاً مركزياً للطاقة.

إنترنت الأشياء، أتمتة المباني، والمرافق الذكية

يُستخدم PoE+ بشكل متزايد في أنظمة المباني والمرافق الذكية. قد تستخدم المستشعرات المتصلة بالشبكة، وحدات التحكم، لوحات الغرف، وحدات التحكم في الإضاءة، أجهزة الإشغال، أطراف الوصول، وبوابات الأتمتة إما PoE أو PoE+ اعتماداً على الطلب على الطاقة.

بالنسبة لمديري المرافق، يمكن لـ PoE+ تبسيط نشر الأجهزة لأن التوصيلات المنظمة منخفضة الجهد يمكنها توصيل الطاقة والبيانات معاً. يمكن أن يقلل ذلك من تعقيد التركيب في الأسقف، غرف المعدات، الممرات، مساحات الاجتماعات، والمناطق العامة.

في المرافق الذكية، يساعد PoE+ البنية التحتية للشبكة على أن تصبح جزءاً من طبقة الطاقة والتحكم في المبنى.

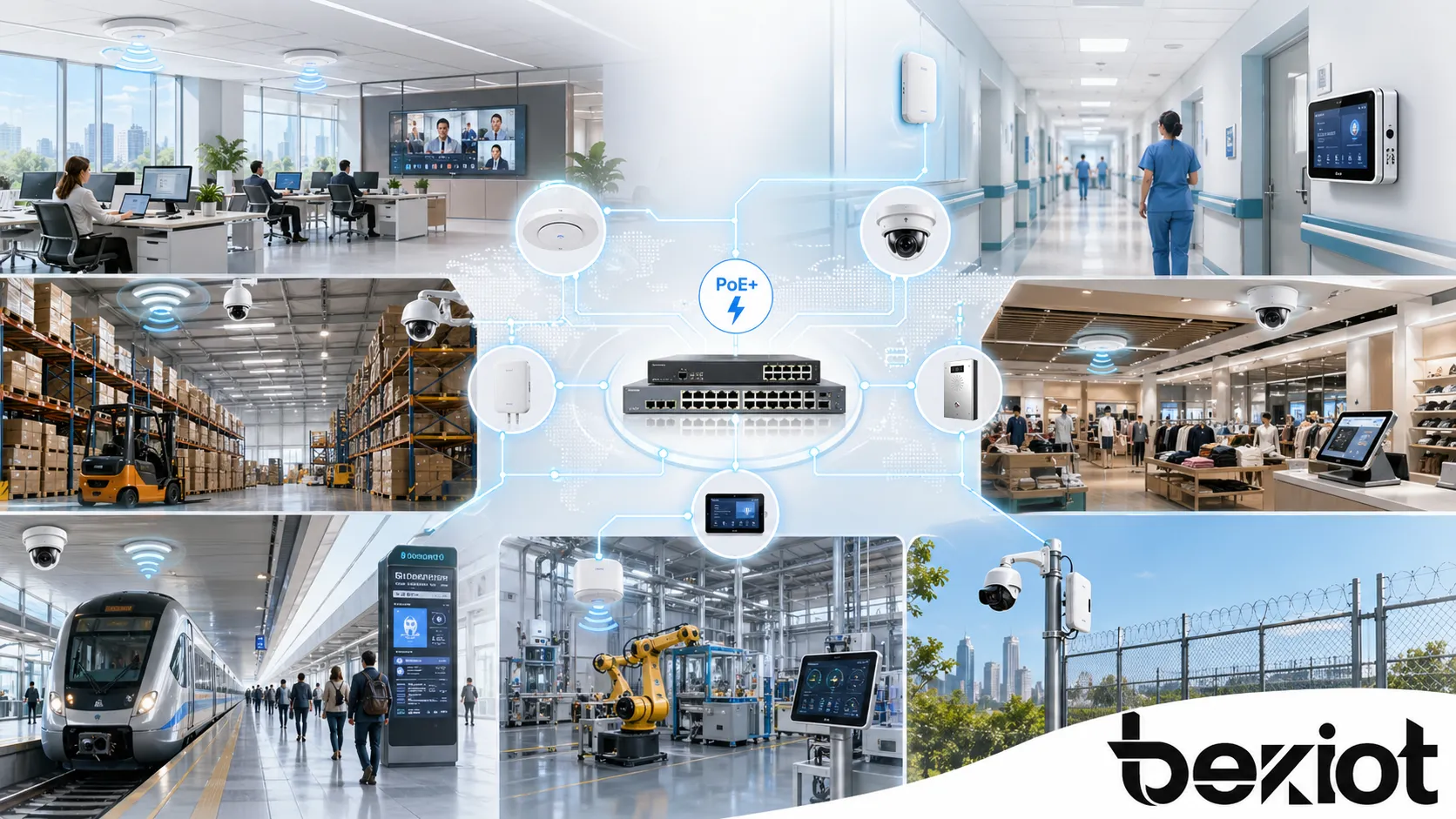

تطبيقات PoE+

المكاتب المؤسسية والحرم الجامعي

تستخدم المكاتب المؤسسية والحرم الجامعي PoE+ لتشغيل نقاط الوصول اللاسلكية، هواتف IP، أجهزة غرف الاجتماعات، أطراف التحكم في الدخول، الكاميرات، ومستشعرات الشبكة. تتطلب هذه البيئات غالباً العديد من الأطراف الموزعة عبر الطوابق والأقسام والمباني.

يساعد PoE+ فرق تكنولوجيا المعلومات على نشر الأجهزة بشكل أسرع وإدارتها مركزياً. إذا تم تشغيل الأجهزة من مفاتيح مدارة، يمكن للمسؤولين مراقبة حالة المنافذ، وتتبع استخدام الطاقة، وإعادة ضبط الأجهزة عن بُعد عند الحاجة.

في الحرم الجامعي متعدد المباني، يمكن لـ PoE+ دعم بنية تحتية متسقة للوصول لأنظمة الاتصالات والأمن وWi-Fi والأنظمة التشغيلية.

الرعاية الصحية والتعليم والمرافق العامة

غالباً ما تحتاج المستشفيات والمدارس والجامعات والمكتبات والمباني الحكومية والمرافق العامة إلى العديد من أطراف الشبكة في مواقع حيث الطاقة المحلية غير مريحة. يمكن لـ PoE+ دعم نقاط الوصول والكاميرات وأطراف المساعدة والأجهزة الرقمية للغرف وأجهزة الإنتركوم وأطراف التحكم في الدخول.

في الرعاية الصحية، قد يدعم PoE+ أطراف الاتصال والتغطية اللاسلكية وأجهزة محطة التمريض والكاميرات ونقاط الوصول. في التعليم، يمكنه دعم Wi-Fi الفصول الدراسية وكاميرات الأمن والإنتركوم وأجهزة الشبكة الإدارية.

يمكن أن تكون القدرة على مركزية طاقة الاحتياطي ذات قيمة خاصة في المرافق التي يجب أن تظل فيها أجهزة الاتصال والأمن متاحة أثناء انقطاع التيار.

المستودعات وتجارة التجزئة ومواقع النقل

تستخدم المستودعات ومراكز الخدمات اللوجستية ومتاجر البيع بالتجزئة والمحطات والمطارات ومرافق وقوف السيارات غالباً PoE+ للكاميرات ونقاط الوصول اللاسلكية وأجهزة التحكم في الدخول وأطراف النداء وأطراف الشبكة التشغيلية. قد يتم تثبيت هذه الأجهزة على الأسقف أو الأعمدة أو الجدران أو البوابات أو الحاويات الخارجية.

يقلل PoE+ من الحاجة إلى توصيلات الطاقة المحلية عند كل طرفية، مما يمكن أن يخفض تعقيد التركيب في البيئات الكبيرة أو ذات الأسقف المرتفعة. كما يدعم مراقبة الطاقة المركزية وصيانة الأجهزة الأسهل.

في بيئات النقل والخدمات اللوجستية، يدعم PoE+ التركيب المرن حيث تكون تغطية الشبكة ورؤية الأمن أكثر أهمية من موقع المنافذ الكهربائية الحالية.

الشبكات الصناعية والخارجية

قد تستخدم المواقع الصناعية PoE+ لنقاط الوصول القوية، كاميرات IP، أطراف الإنتركوم، المستشعرات، وحدات التحكم، وأجهزة المراقبة. قد تستخدم الشبكات الخارجية PoE+ لكاميرات الأمن، الجسور اللاسلكية، محطات الدخول، وأجهزة المراقبة البيئية.

تتطلب هذه النشرات اهتماماً إضافياً بحماية الحاوية، الحماية من زيادة التيار، التأريض، نطاق درجة الحرارة، مقاومة التآكل، وتوجيه الكابلات. قد يكون الجهاز متوافقاً مع PoE+ لكنه لا يزال غير مناسب لبيئة قاسية إذا كان يفتقر إلى الحماية البيئية المطلوبة.

بالنسبة للتطبيقات الصناعية والخارجية، يجب التخطيط لـ PoE+ كجزء من تصميم الشبكة المادية الكاملة، وليس فقط كميزة طاقة.

فوائد PoE+

تركيب مبسط

يبسط PoE+ التركيب عن طريق تقليل الحاجة إلى توصيلات طاقة منفصلة. يمكن لقائمي تركيب الشبكات وضع الأجهزة حيث تكون هناك حاجة للتغطية أو الرؤية أو الوصول أو الاتصال بدلاً من حيث توجد منافذ الطاقة بالفعل.

هذا مفيد بشكل خاص لنقاط الوصول المثبتة على الأسقف، الكاميرات عالية التركيب، الإنتركوم الجداري، المحطات الخارجية، والأجهزة المثبتة في الزوايا البعيدة للمنشأة. يمكن أن يقلل التنسيق بين فرق تكنولوجيا المعلومات والمقاولين الكهربائيين للعديد من الأطراف منخفضة الجهد.

يمكن للتركيب الأبسط أن يقلل وقت النشر، ويحسن مرونة التخطيط، ويجعل نقل الأجهزة في المستقبل أسهل.

طاقة احتياطي مركزية

عندما يتم توصيل مفاتيح PoE+ بمصدر طاقة غير منقطع أو نظام طاقة احتياطي، يمكن للعديد من الأجهزة المستهلكة أن تبقى نشطة أثناء انقطاع التيار. هذا مفيد لتغطية Wi-Fi وكاميرات IP والإنتركوم وأجهزة التحكم في الدخول وأطراف الاتصال.

بدون PoE+، قد يعتمد كل طرف على محول طاقة محلي أو منفذ قريب. سيكون الاحتفاظ بجميع هذه الأجهزة مدعومة ببطارية أكثر صعوبة. يجعل PoE+ طاقة الاحتياطي أكثر مركزية وأسهل في الإدارة.

بالنسبة لاستمرارية الأعمال وأنظمة الأمن، تعد طاقة الاحتياطي المركزية واحدة من أقوى الفوائد التشغيلية لـ PoE+.

التحكم والصيانة عن بُعد

تسمح مفاتيح PoE+ المُدارة غالباً للمسؤولين بالتحكم في الطاقة على مستوى المنفذ. يمكن تعطيل منفذ أو تمكينه أو مراقبته أو إعادة تشغيله عن بُعد. هذا مفيد عندما يصبح الجهاز غير مستجيب ويحتاج إلى إعادة تشغيل.

يمكن أن يقلل التحكم عن بُعد في الطاقة من تكلفة الصيانة لأن الفنيين لا يحتاجون دائماً لزيارة موقع الجهاز. في المباني الكبيرة أو المستودعات أو الحرم الجامعي أو المواقع الخارجية، يمكن أن يوفر ذلك وقتاً كبيراً.

يجب على فرق الصيانة لا يزالون التحقيق في أعطال الأجهزة المتكررة، ولكن إعادة تشغيل الطاقة عن بُعد يمكن أن تكون أداة استرداد عملية لمشاكل الطرفيات العرضية.

اعتبارات النشر

حساب ميزانية الطاقة

حساب ميزانية الطاقة هو أحد أهم مهام تخطيط PoE+. لكل جهاز مستهلك متطلبات طاقة قصوى ونموذجية. للمفتاح أو الحاقن ميزانية طاقة PoE إجمالية متاحة. يجب على مصمم الشبكة التأكد من أن إجمالي الحمل المتوقع يقع ضمن الطاقة المتاحة.

من الأخطاء الشائعة افتراض أن مفتاحاً به العديد من منافذ PoE+ يمكنه توفير طاقة PoE+ كاملة على كل منفذ في وقت واحد. بعض المفاتيح تدعم الطاقة الكاملة على جميع المنافذ، بينما يدعم البعض الآخر فقط ميزانية إجمالية محدودة. يجب مراجعة ورقة البيانات بعناية.

للتشغيل الموثوق، يجب أن تتضمن ميزانية الطاقة هامشاً لحمل البدء، والتوسع المستقبلي، والظروف البيئية، واستبدال الجهاز.

استخدام توصيلات مناسبة

تؤثر جودة التوصيلات على كل من أداء البيانات وتوصيل الطاقة. يجب أن تستخدم نشرات PoE+ توصيلات إيثرنت مزدوجة ملتوية مناسبة وممارسات إنهاء جيدة. يمكن أن يسبب الكابل التالف، أو الموصلات الرديئة، أو الطول الزائد، أو الموصلات منخفضة الجودة هبوط الجهد، والحرارة، وأخطاء الحزم، أو سلوك الجهاز غير المستقر.

درجة حرارة حزمة الكابلات مهمة أيضاً. عندما يتم تجميع العديد من كابلات PoE+ معاً، قد تتراكم الحرارة. يمكن أن يؤثر ذلك على الأداء والموثوقية على المدى الطويل. يجب على القائمين بالتركيب اتباع معايير التوصيل، وإرشادات الشركة المصنعة، وممارسات الهندسة الميدانية.

التوصيل الجيد ليس مجرد تفصيل في التركيب. إنه جزء من نظام توصيل الطاقة.

التحقق من توافق الأجهزة

قبل النشر، يجب على المسؤولين التأكد من أن الجهاز المستهلك و PSE يدعمان معايير PoE متوافقة. يجب توصيل جهاز PoE+ بمفتاح أو حاقن يدعم PoE+ إذا كان بحاجة إلى مستوى الطاقة الكامل. قد لا يوفر مفتاح PoE القياسي طاقة كافية.

يجب أن يشمل التوافق أيضاً سرعة الشبكة، طول الكابل، التصنيف البيئي، طريقة التركيب، وسلوك التفاوض على الطاقة. بعض الأجهزة يمكن أن تعمل في وضع الطاقة المخفضة، بينما قد يفشل البعض الآخر في الإقلاع إذا لم يكن مستوى PoE الصحيح متاحاً.

التحقق من التوافق مبكراً يمنع التشغيل غير المستقر بعد التثبيت.

يعتمد نجاح نشر PoE+ على مطابقة طلب طاقة الجهاز، وميزانية طاقة المفتاح، وجودة الكابل، والبيئة التشغيلية.

التحديات الشائعة في نشر PoE+

عدم كفاية ميزانية طاقة المفتاح

عدم كفاية ميزانية الطاقة مشكلة شائعة. قد يحتوي المفتاح على عدد كافٍ من المنافذ ولكن ليس طاقة إجمالية كافية لدعم جميع أجهزة PoE+ المتصلة بأقصى طلب لها. عندما يحدث هذا، قد تفشل بعض الأجهزة في البدء، أو تفقد الطاقة، أو تعمل بشكل غير متوقع.

الحل هو حساب متطلبات الطاقة الكلية قبل التثبيت. إذا لزم الأمر، قد يستخدم التصميم مفتاحاً ذا طاقة أعلى، أو مفاتيح إضافية، أو حقن PoE، أو تحديد أولويات الطاقة، أو استراتيجية طاقة طرفية مختلفة.

يجب التعامل مع ميزانية الطاقة كقيد تصميم، وليس فكرة لاحقة.

فقد الكابل والحرارة

يتم توصيل طاقة PoE+ عبر كابل نحاسي، والنحاس لديه مقاومة. يتم فقد بعض الطاقة كحرارة على طول الكابل. يمكن أن تؤدي مسافات الكابل الأطول، والموصلات الأصغر، والإنهاء الرديء، ودرجة الحرارة المحيطة المرتفعة، وحزم الكابلات الكثيفة إلى زيادة مشاكل الأداء.

هذا هو السبب في أن طاقة الجهاز المستهلك أقل من الطاقة المزودة عند منفذ PSE. يجب أن يحسب النظام فقد الكابل. إذا كان الجهاز قريباً من الحد الأعلى لطاقة PoE+، فإن التوصيل الرديء يمكن أن يخلق عدم استقرار.

يتحسن تخطيط الكابلات الجيد من السلامة والموثوقية وأداء الجهاز.

الظروف البيئية

غالباً ما يتم تثبيت أجهزة PoE+ في مواقع صعبة مثل الأسقف والمستودعات والأعمدة الخارجية والمناطق الصناعية ومواقف السيارات وخزائن المعدات. يمكن أن تؤثر العوامل البيئية على كل من الأجهزة والتوصيلات. الحرارة، البرودة، الرطوبة، الغبار، الاهتزاز، ضوء الشمس، والارتفاع المفاجئ للتيار يمكن أن تسبب مشاكل.

قد تتطلب نشرات PoE+ الخارجية والصناعية حاويات مقاومة للعوامل الجوية، وكابل محمي، وحماية من زيادة التيار، وتأريض، ومفاتيح صناعية، وتصنيفات حرارة مناسبة. وظيفة PoE+ وحدها لا تجعل الجهاز قوياً أو جاهزاً للخارج.

التخطيط البيئي ضروري عند استخدام PoE+ خارج مساحات المكاتب العادية.

نصائح الصيانة لشبكات PoE+

مراقبة طاقة المنفذ وحالة الجهاز

يمكن لمفاتيح PoE+ المُدارة غالباً عرض استهلاك طاقة المنفذ في الوقت الفعلي، وحالة الجهاز، وحالة الارتباط، ومعلومات الأعطال. تساعد مراقبة هذه القيم المسؤولين على تحديد المنافذ المحملة بشكل زائد، والأجهزة غير المستقرة، وسحب الطاقة غير المعتاد، ومشاكل التوصيل المحتملة.

قد تشير التغييرات المفاجئة في استخدام الطاقة إلى عطل في الجهاز، أو مشكلة بيئية، أو تغيير في التكوين. قد تشير الانقطاعات المتكررة إلى مشاكل في الكابل، أو طاقة غير كافية، أو عدم استقرار الطرفية.

تساعد المراقبة المنتظمة في الحفاظ على شبكات PoE+ موثوقة بعد التثبيت.

الحفاظ على تحديث الوثائق

يجب توثيق أنظمة PoE+ بوضوح. يجب أن تتضمن الوثائق نماذج المفاتيح، وميزانيات الطاقة، والأجهزة المتصلة، وتعيينات المنافذ، ومسارات الكابلات، ومتطلبات طاقة الجهاز، وشبكات VLAN، وتغطية UPS، ومواقع التثبيت.

التوثيق الجيد يجعل استكشاف الأخطاء وإصلاحها أسرع. إذا فقد جهاز الطاقة، يمكن للفني تحديد منفذ المفتاح الذي يزوده، وما هو السحب المتوقع للطاقة، وما إذا كان المنفذ جزءاً من نظام حاسم.

التوثيق مهم بشكل خاص في المرافق الكبيرة حيث يتم تشغيل العديد من الأجهزة من عدة خزائن شبكة.

التخطيط للنمو

غالباً ما تتوسع شبكات PoE+ بمرور الوقت. قد يضيف موقع ما المزيد من الكاميرات أو نقاط الوصول أو أجهزة الإنتركوم أو المستشعرات أو أجهزة الأتمتة. إذا لم يكن لميزانية طاقة المفتاح الأصلي هامش، فقد يتطلب التوسع استبدال معدات غير متوقع.

يجب على مصممي الشبكات ترك قدرة طاقة ومنافذ للنمو المستقبلي. يجب عليهم أيضاً التفكير فيما إذا كانت بعض الأجهزة المستقبلية قد تتطلب PoE++ بدلاً من PoE+.

التخطيط للنمو يساعد في تجنب إعادة التصميم عندما تزيد متطلبات الطرفية.

PoE+ مقابل مصدر الطاقة المحلي

متى يكون PoE+ أفضل؟

غالباً ما يكون PoE+ أفضل عندما تكون الأجهزة موزعة، أو مثبتة بعيداً عن المنافذ، أو مدارة مركزياً، أو جزءاً من نظام شبكي. إنه يبسط التركيب ويدعم طاقة الاحتياطي المركزية. إنه مفيد بشكل خاص للأجهزة المثبتة في الأسقف والممرات والجدران والأعمدة والبوابات ومناطق المعدات.

كما يحسن قابلية الإدارة. يمكن لفرق الشبكة مراقبة الأجهزة وإعادة تشغيلها عبر مفاتيح مُدارة. يمكن أن يجعل ذلك PoE+ أكثر كفاءة تشغيلية من العديد من محولات الحائط الفردية.

بالنسبة للعديد من أطراف الشبكة، يوفر PoE+ توازناً نظيفاً بين الطاقة والبيانات وقابلية الإدارة.

متى قد تظل الطاقة المحلية ضرورية؟

قد تظل الطاقة المحلية ضرورية عندما يحتاج الجهاز إلى طاقة أكثر مما يمكن أن يوفره PoE+، أو عندما يتجاوز مدى الكابل حدود مسافة الإيثرنت، أو عندما تكون البيئة غير مناسبة لتوصيلات PoE، أو عندما يكون للجهاز متطلبات كهربائية خاصة.

قد تحتاج بعض الكاميرات عالية الطاقة، والشاشات، وأنظمة الوصول، والأجهزة الصناعية، وأحمال الإضاءة، والمعدات ذات السخانات أو المحركات إلى PoE++ أو مصدر طاقة مخصص. يجب أن يعتمد القرار على ورقة بيانات الجهاز وظروف الموقع.

PoE+ قوي ومريح، لكنه ليس بديلاً عن كل متطلب للطاقة الكهربائية.

الخلاصة

Power over Ethernet Plus (PoE+) هو تقنية طاقة إيثرنت محسّنة تعتمد على IEEE 802.3at. يسمح لكابل الشبكة بحمل كل من البيانات والطاقة الكهربائية، مما يوفر طاقة أكبر من PoE القياسي للأجهزة التي تحتاج إلى مستويات طاقة أعلى. يمكن لمعدات PSE من PoE+ توفير حتى 30 واط على المنفذ، مع توفر حوالي 25.5 واط للجهاز المستهلك بعد فقد الكابل.

يعمل PoE+ من خلال الكشف والتصنيف والتفاوض على الطاقة والتوصيل المتحكم به من مفتاح PoE+ أو حاقن أو جهاز منتصف المسار إلى جهاز مستهلك متوافق. تشمل فوائده الرئيسية التركيب المبسط، وإدارة الطاقة المركزية، ودعم طاقة الاحتياطي، والتحكم عن بُعد في الأجهزة، والنشر الأنظف لأطراف الشبكة الموزعة.

تشمل التطبيقات الشائعة نقاط الوصول اللاسلكية، كاميرات IP، أجهزة الإنتركوم، أجهزة التحكم في الدخول، هواتف IP، المستشعرات، أجهزة أتمتة المباني، أنظمة البيع بالتجزئة، المستودعات، مرافق الرعاية الصحية، الحرم الجامعي، مواقع النقل، والشبكات الصناعية. عند التخطيط بميزانية الطاقة الصحيحة، والتوصيلات، وتوافق الأجهزة، والحماية البيئية، يصبح PoE+ أساساً عملياً للبنية التحتية الحديثة المتصلة.

الأسئلة الشائعة (FAQ)

ما هو PoE+ بعبارات بسيطة؟

PoE+ هو تقنية ترسل كلاً من الطاقة الكهربائية وبيانات الشبكة عبر كابل إيثرنت واحد. إنه يوفر طاقة أكبر من PoE القياسي ويُستخدم للأجهزة التي تحتاج إلى طاقة أعلى، مثل نقاط الوصول المتقدمة وكاميرات IP وأطراف الإنتركوم.

إنه يقلل الحاجة إلى محولات طاقة منفصلة بالقرب من كل جهاز.

ما المعيار الذي يحدد PoE+؟

يُعرّف PoE+ بواسطة IEEE 802.3at ويُعرف عادةً باسم النوع الثاني من PoE. إنه تحسين لمعيار PoE القياسي بموجب IEEE 802.3af.

يمكن لـ PoE+ توفير ما يصل إلى 30 واط من مصدر الطاقة، مع توفر حوالي 25.5 واط للجهاز المستهلك بعد فقد الكابل.

ما الأجهزة التي تستخدم PoE+ بشكل شائع؟

تشمل أجهزة PoE+ الشائعة نقاط الوصول اللاسلكية، كاميرات IP، إنتركوم الفيديو، أطراف التحكم في الدخول، هواتف IP ذات الميزات المتقدمة، أجهزة الأمن، أطراف أتمتة المباني، ومستشعرات الشبكة.

يعتمد المتطلب الدقيق على استهلاك الطاقة للجهاز ومواصفات الشركة المصنعة.
