المعاوقة هي الممانعة التي تبديها الدائرة الكهربائية أمام التيار المتردد. في أنظمة الاتصالات والصوت العملية، تؤثر في انتقال الإشارات عبر الكابلات ومكبرات الصوت والميكروفونات والهوائيات ودوائر الهاتف والمضخمات وخطوط النقل والواجهات الإلكترونية. عندما تكون المعاوقة متطابقة بصورة صحيحة، تصل طاقة إشارة أكثر فائدة إلى الحمل. أما عند سوء المطابقة، فقد تظهر خسارة إشارة أو انعكاسات أو تشوه أو انخفاض في الصوت أو سخونة أو تشغيل غير مستقر أو انخفاض في مسافة الإرسال.

رغم أن المعاوقة مفهوم كهربائي أساسي، فإنها تصبح مهمة جدًا أثناء التنفيذ. فهي تساعد المهندسين على اختيار الكابل المناسب، وتوصيل السماعات بأمان، ومطابقة الميكروفونات والمضخمات، وتجنب تحميل المخارج فوق طاقتها، وتشخيص الإشارات الضعيفة، والحفاظ على موثوقية أنظمة الصوت والنداء والاتصال الداخلي والراديو والاتصالات الصناعية.

لماذا تهم المعاوقة أثناء التنفيذ

تؤثر في قوة الإشارة واستقرار النظام

في نظام الاتصال، يؤثر كل جزء متصل في مسار الإشارة. يرسل الميكروفون إشارة صغيرة إلى مضخم تمهيدي، ويدفع خرج الخط الكابل، ويغذي المضخم السماعة، ويتصل الهوائي بجهاز الإرسال عبر خط محوري. لكل وصلة نطاق معاوقة متوقع، وإذا لم يطابق الجهاز المتصل هذا النطاق فقد تصبح الإشارة أضعف أو أكثر ضجيجًا أو أقل استقرارًا.

لذلك لا تعد المعاوقة قيمة مخبرية فقط، بل عاملًا من عوامل التنفيذ. قد يبدو النظام صحيحًا في مخطط التوصيل، لكنه يعمل بشكل ضعيف في الموقع إذا كان طول الكابل أو حمل السماعة أو توصيل الأطراف أو نقطة محول الصوت أو معاوقة الإدخال/الإخراج غير مناسبة.

تساعد على منع التحميل الزائد للمعدات

يمكن أن تسبب المعاوقة الخاطئة تيارًا زائدًا أو حملًا غير مناسب للمضخم أو جهاز الإرسال أو دائرة الخرج. على سبيل المثال، قد يؤدي توصيل عدد كبير من السماعات منخفضة المعاوقة على التوازي إلى خفض المعاوقة الكلية إلى ما دون قدرة المضخم الآمنة، فتظهر السخونة أو إيقاف الحماية أو التشوه أو التلف الدائم.

في المشاريع الميدانية يحدث ذلك غالبًا عند توسيع النظام دون إعادة حساب الحمل الكلي. إضافة سماعات أو إطالة الكابلات أو استبدال الأجهزة بتصنيفات مختلفة أو مزج معدات من أنظمة مختلفة يجب أن يراجع دائمًا مقابل نطاق المعاوقة أو القدرة المسموح به.

كيف تعمل المعاوقة بعبارات بسيطة

المقاومة والمفاعلة والتردد

المقاومة هي ممانعة التيار المستمر، أما المعاوقة فتخص التيار المتردد ودوائر الإشارة. تشمل المعاوقة المقاومة والمفاعلة. تأتي المفاعلة من المكثفات والملفات وتتغير مع التردد. لذلك تكتب المعاوقة بالأوم، لكنها لا تساوي دائمًا قراءة مقاومة مستمرة بسيطة.

فالسماعة المكتوب عليها 8 أوم لا تبقى 8 أوم بدقة عند كل تردد. تتغير معاوقتها عبر نطاق الصوت. كما قد يتصرف خط النقل أو نظام الهوائي بشكل مختلف حسب التردد ونوع الكابل وجودة الموصلات وظروف التركيب.

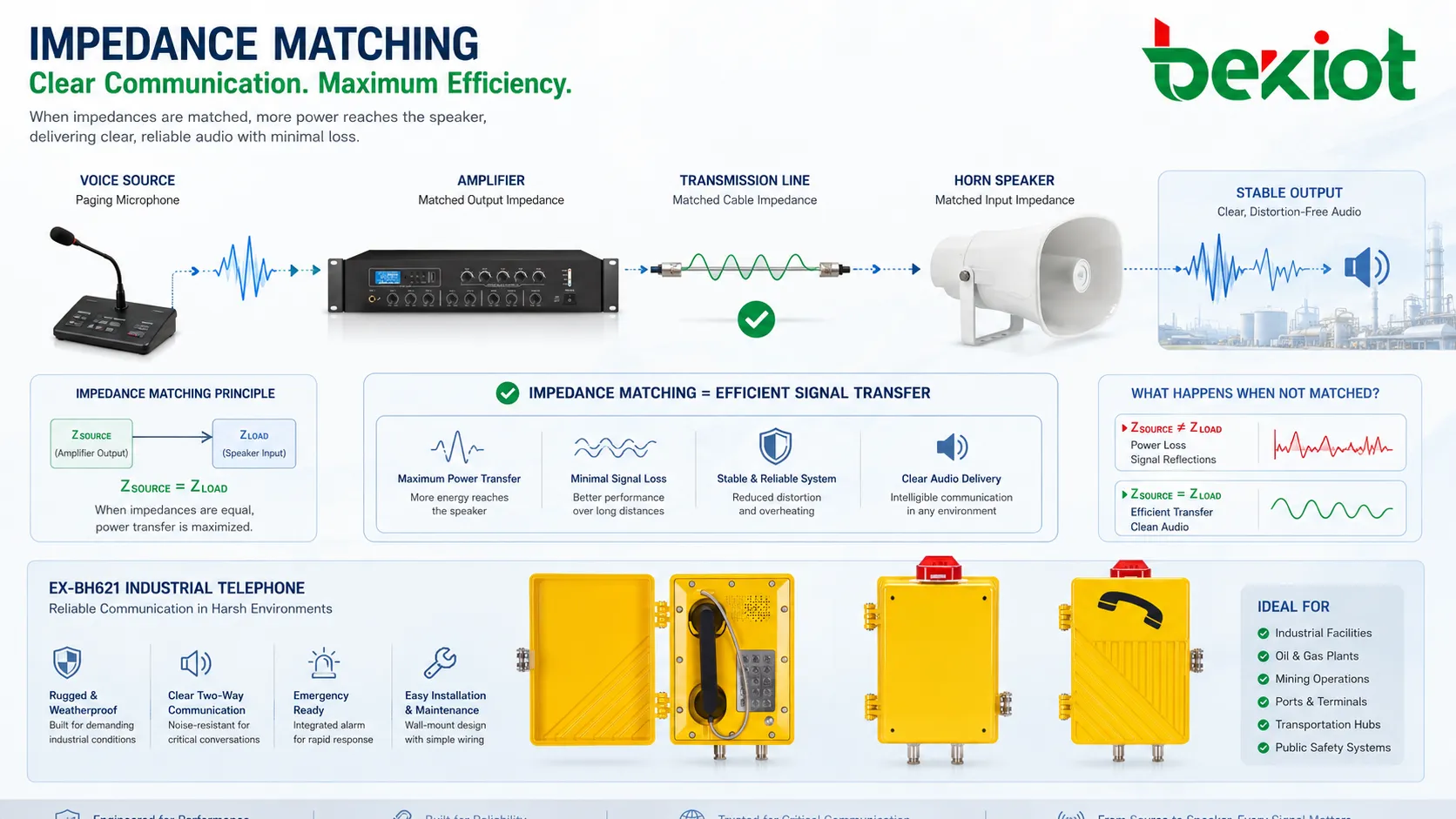

المطابقة والجسر ليستا الشيء نفسه

في بعض الأنظمة يكون الهدف هو مطابقة المعاوقة. وهذا شائع في خطوط نقل الترددات الراديوية وبعض تصميمات توزيع الصوت، حيث يجب أن يتطابق المصدر والكابل والحمل لتقليل الانعكاسات وزيادة نقل القدرة. في أنظمة أخرى، مثل كثير من مداخل الصوت الحديثة، يستخدم أسلوب جسر المعاوقة؛ إذ تكون معاوقة الإدخال أعلى بكثير من معاوقة المصدر لنقل الجهد دون تحميل المصدر بشدة.

من المهم فهم نوع النظام. تطبيق قاعدة واحدة على كل دوائر الصوت أو الهاتف أو الترددات الراديوية قد يؤدي إلى أخطاء. خرج السماعة ومدخل الميكروفون ومدخل مستوى الخط ونظام السماعات الموزع 70V/100V وخط الهوائي المحوري كلها تحتاج إلى تفكير مختلف في المعاوقة.

المعاوقة ليست رقمًا فقط في ورقة البيانات. إنها تصف كيف تتصرف الإشارة الحقيقية عند توصيل الجهاز والكابل والتردد والمسافة والحمل معًا.

الخصائص الرئيسية التي يجب فحصها في الأنظمة الحقيقية

معاوقة الإدخال والإخراج

تصف معاوقة الإدخال مقدار الحمل الذي يمثله الجهاز لمصدر الإشارة. وتصف معاوقة الإخراج سلوك المصدر عند قيادة حمل متصل. في أنظمة الصوت والاتصالات تؤثر العلاقة بين هذه القيم في المستوى والوضوح والتقاط الضجيج والتوافق.

عند استبدال المعدات، يجب على المهندسين مقارنة مواصفات المعاوقة بين الجهاز القديم والجديد. قد يملك جهازان نفس نوع الموصل لكن سلوكهما الكهربائي مختلف. وهذا مهم خاصة في الميكروفونات وواجهات الهاتف التناظرية ومضخمات النداء وملحقات الراديو ودوائر التحكم القديمة.

معاوقة الكابل وجودة النقل

الكابلات ليست موصلات فقط. فهي تملك سعة وحثًا ومقاومة وسلوك تدريع ومعاوقة مميزة. في المسارات القصيرة عند ترددات الصوت المنخفضة قد تكون بعض التأثيرات صغيرة، لكن في المسارات الطويلة أو الإشارات عالية التردد أو أنظمة RF أو الفيديو أو البيانات تصبح معاوقة الكابل أكثر أهمية.

تستخدم الأنظمة المحورية غالبًا قيمًا قياسية مثل 50 أوم أو 75 أوم حسب التطبيق. كما أن الكابلات المزدوجة المجدولة وكابلات الشبكات لها خصائص معاوقة مضبوطة. استخدام كابل غير مناسب قد يزيد الانعكاس والتوهين والحساسية للضجيج وعدم استقرار الاتصال.

معاوقة الحمل وتحمل القدرة

معاوقة الحمل مهمة جدًا للسماعات والمضخمات وأنظمة الصوت الموزعة. الحمل منخفض المعاوقة يسحب تيارًا أكبر من المضخم، والحمل عالي المعاوقة قد يقلل القدرة الخارجة. إذا لم يصمم النظام بشكل صحيح فقد تصبح التغطية الصوتية غير متوازنة أو يعمل المضخم خارج نطاقه الآمن.

في أنظمة النداء والإذاعة العامة، يستخدم المصممون غالبًا توزيع 70V أو 100V مع محولات لتسهيل الكابلات الطويلة وتوصيل عدة سماعات. في هذا النوع من الأنظمة تكون إعدادات نقاط القدرة أكثر أهمية في حساب الحمل من المعاوقة الاسمية للسماعة وحدها.

فوائد التخطيط الصحيح للمعاوقة أثناء التنفيذ

أداء صوت وإشارة أكثر قابلية للتوقع

يحسن التخطيط الصحيح للمعاوقة قابلية التوقع. تحصل السماعات على القدرة المتوقعة، وتوفر الميكروفونات مستويات قابلة للاستخدام، وتشع الهوائيات بكفاءة أعلى، وتسير إشارات الخط بخسارة أقل. وهذا يجعل أداء النظام المنفذ أقرب إلى التصميم.

بالنسبة للمكاملين، يقلل ذلك من التعديلات المتكررة بعد التركيب. بدلًا من معالجة الصوت الضعيف أو النقل غير المستقر بزيادة الكسب أو تبديل الأجهزة أو إضافة مضخمات، يمكن بناء النظام بشكل صحيح منذ البداية.

تقليل خطر تلف المعدات

النظام ذو معاوقة حمل مناسبة يضع ضغطًا أقل على المضخمات والمرسلات ومشغلات الخرج ومراحل القدرة. وهذا مهم للمعدات التي تعمل باستمرار، مثل مضخمات النداء وقنوات صوت غرف التحكم ومكررات الراديو وأنظمة نداء الطوارئ وواجهات التحكم الصناعية.

تعتمد الموثوقية طويلة الأمد على الحمل الكهربائي بقدر اعتمادها على الحماية البيئية. حتى الأجهزة القوية قد تفشل مبكرًا إذا أجبرت مرارًا على قيادة حمل خاطئ أو عملت في حرارة عالية بسبب معاوقة غير صحيحة.

تشخيص وصيانة أوضح

عندما توثق المعاوقة وتقاس بشكل صحيح، تستطيع فرق الصيانة حل المشكلات بسرعة أكبر. قد يدل تغير مفاجئ في معاوقة الخط على كابل مقطوع أو دخول ماء أو موصل مرتخٍ أو سماعة تالفة أو قصر أو قطعة بديلة خاطئة أو تعديل ميداني غير مصرح به.

هذا مفيد جدًا في المباني الكبيرة والمرافق الصناعية ومواقع النقل والحرم الجامعي وأنظمة النداء متعددة المناطق. بدلًا من فحص كل نقطة عشوائيًا، يمكن للفنيين استخدام القياسات لتضييق موقع العطل.

نصائح صيانة لتشغيل موثوق

قم بالقياس قبل التغييرات وبعدها

يجب أن يتضمن أي توسع في النظام التحقق من المعاوقة. عند إضافة سماعات أو تغيير مضخمات أو استبدال ميكروفونات أو إطالة كابلات أو تعديل خطوط الهوائي، يجب مقارنة القيم المقاسة مع متطلبات التصميم وتصنيف المعدات.

هذه الخطوة البسيطة تمنع كثيرًا من الأعطال الشائعة. من الأفضل اكتشاف حالة التحميل الزائد أثناء التشغيل التجريبي بدلًا من توقف المضخم أثناء إعلان طوارئ أو نداء إنتاج.

احتفظ بسجل للقيم الأساسية

سجل القيم الأساسية مفيد للصيانة المستقبلية. بعد التشغيل، يمكن تسجيل معاوقة خطوط السماعات ونتائج اختبار الكابلات وقياسات RF وحسابات حمل المضخم وإعدادات الإدخال/الإخراج. ثم تقارن الفحوصات اللاحقة القراءات الجديدة بالقيم الأساسية.

إذا تغيرت القيمة كثيرًا، يمكن للفريق التحقيق قبل أن يبلغ المستخدمون عن صوت سيئ أو أعطال متقطعة. وهذه طريقة عملية للانتقال من الإصلاح التفاعلي إلى الصيانة الوقائية.

افحص الموصلات والرطوبة والتآكل

كثير من أعطال المعاوقة سببها مشكلات تركيب مادية. الأطراف المرتخية والموصلات المؤكسدة والماء داخل علب التوصيل وتلف عزل الكابل والكابل المسحوق والمحولات الخاطئة والتدريع الضعيف كلها تغير سلوك الدائرة.

تحتاج الأنظمة الخارجية والبيئات الصناعية إلى اهتمام خاص. قد لا تسبب الرطوبة والتآكل فشلًا كاملًا فورًا، لكنها قد تنشئ تدريجيًا مسارات تسرب وضجيجًا متقطعًا وقراءات معاوقة غير مستقرة.

لا تخلط المعدات دون إعادة الحساب

خلط أجهزة بتصنيفات مختلفة قد يسبب مشكلات خفية. استبدال سماعة بأخرى أقل معاوقة قد يغير الحمل الكلي للمضخم. إضافة فرع متوازٍ إلى دائرة قائمة قد يخفض المعاوقة دون الحد الآمن. تركيب هوائي أو كابل محوري غير مطابق قد يقلل كفاءة RF.

قبل أن تستبدل فرق الميدان القطع، يجب أن تحدد إجراءات الصيانة النماذج المعتمدة والتصنيفات وإعدادات النقاط وأنواع الكابلات ومتطلبات الاختبار. وهذا يمنع تدهور النظام تدريجيًا بعد إصلاحات صغيرة كثيرة.

التطبيقات في أنظمة الاتصالات والكهرباء

أنظمة الإذاعة العامة والنداء

في أنظمة الإذاعة العامة والنداء، تؤثر المعاوقة في حمل المضخم وصوت السماعات ومسافة الكابل وموثوقية المناطق. تستخدم أنظمة السماعات منخفضة المعاوقة غالبًا للمسارات القصيرة أو الصوت المحلي، بينما تنتشر أنظمة 70V/100V في النداء الموزع داخل المواقع الكبيرة.

يضمن حساب الحمل الصحيح أن يستطيع المضخم قيادة جميع السماعات المتصلة دون تحميل زائد. كما يساعد المصممين على موازنة التغطية الصوتية في المكاتب والورش والممرات والمنصات والمستودعات والمناطق الخارجية.

الاتصال الداخلي وهواتف الطوارئ وصوت التحكم

تشمل أنظمة الاتصال الداخلي والطوارئ ميكروفونات وسماعات وسماعات يد ومضخمات وواجهات تناظرية وأحيانًا مسارات كابلات طويلة. يساعد توافق المعاوقة على الحفاظ على وضوح الكلام واستقرار الصوت واتصال ثنائي الاتجاه موثوق.

في بيئات غرف التحكم، قد تنتج نقطة طرفية غير مطابقة صوتًا منخفض المستوى أو صدى أو ضجيجًا يعيق فهم المشغل للمتصل. لذلك يجب فحص مسار الصوت من الجهاز الميداني إلى منصة غرفة التحكم.

أنظمة RF والهوائيات والراديو

أنظمة RF حساسة جدًا لمطابقة المعاوقة. يجب اختيار وتركيب المرسلات والكابلات المحورية والموصلات والمقسمات ومانعات الصواعق والهوائيات وفق المعاوقة المطلوبة. عدم المطابقة يسبب قدرة منعكسة وتغطية أقل وVSWR مرتفعًا وضغطًا إضافيًا على المرسل.

الفحص المنتظم للموصلات والتأريض والعزل ضد الماء وحالة الهوائي مهم. قد تتحول مشكلة موصل صغيرة في الترددات الراديوية إلى مشكلة أداء كبيرة.

خطوط الهاتف والواجهات القديمة

تعتمد أنظمة الهاتف التقليدية والواجهات التناظرية على معاوقة الخط لتحقيق توازن الصوت وسلوك الإشارة الصحيح. سوء المطابقة قد يسبب صدى أو صوتًا ضعيفًا أو تداخلًا أو كشف إشارة غير مستقر. ويظل ذلك مهمًا عند توصيل الدوائر التناظرية ببوابات حديثة أو أنظمة PBX أو مسجلات أو منصات تحكم.

أثناء الانتقال من الأنظمة التناظرية إلى الأنظمة المعتمدة على IP، يجب ألا يكتفي المهندسون بفحص توافق البروتوكولات. ينبغي أيضًا التحقق من معاوقة المنافذ التناظرية وطول الخط وحالة الأسلاك ومستوى الصوت لضمان التشغيل المستقر.

أخطاء شائعة يجب تجنبها

استخدام مقاومة التيار المستمر كحكم وحيد

قراءة المقاومة بالمقياس المتعدد تساعد على اكتشاف الدوائر المفتوحة أو القصيرة، لكنها لا تصف المعاوقة بالكامل عند تردد التشغيل. قد تتصرف السماعات والمحولات والكابلات والهوائيات بشكل مختلف عند وجود إشارات صوتية أو RF حقيقية.

للتشخيص الدقيق، يجب أن يستخدم الفنيون طريقة الاختبار المناسبة لنوع النظام. أجهزة قياس معاوقة خطوط السماعات ومحللات الصوت وأجهزة اختبار الخطوط ومحللات الهوائيات توفر في كثير من الحالات معلومات أنفع من فحص مقاومة مستمرة بسيط.

تجاهل طول الكابل ومسار التمديد

قد تعمل دائرة على طاولة اختبار قصيرة لكنها تفشل عبر مسار طويل. مقاومة الكابل وسعته وتدريعه وتأريضه وتمديده قرب معدات قدرة يمكن أن تؤثر في النتيجة النهائية.

تشمل الممارسة الجيدة اختيار الكابل المناسب، ووضع ملصقات واضحة، والفصل عن خطوط القدرة العالية عند الحاجة، وإنهاء الكابلات بطريقة مقاومة للعوامل الجوية، والاختبار على الطول النهائي المركب لا في غرفة المعدات فقط.

الخلاصة

المعاوقة مفهوم عملي للتنفيذ والصيانة في أنظمة الاتصالات والصوت وRF والهاتف والإلكترونيات الصناعية. إنها تؤثر في نقل الإشارة وحمل المعدات ووضوح الصوت ومسافة الإرسال ودقة التشخيص والموثوقية طويلة الأمد.

لنجاح المشاريع، يجب مراعاة المعاوقة في التصميم والتركيب والتوسعة والصيانة. من خلال مطابقة المعدات، وحساب الأحمال، واختيار الكابلات المناسبة، وتسجيل القياسات الأساسية، والاختبار بعد التغييرات، يمكن بناء أنظمة أكثر استقرارًا ووضوحًا وأسهل في الصيانة.

الأسئلة الشائعة

لماذا لا تقيس السماعة المكتوب عليها 8 أوم قيمة 8 أوم بالضبط بالمقياس المتعدد؟

قيمة 8 أوم هي معاوقة اسمية للتشغيل الصوتي، وليست مقاومة تيار مستمر ثابتة. يقيس المقياس المتعدد مقاومة DC، وهي عادة أقل من المعاوقة الاسمية، ولا يوضح كيف تتصرف السماعة عبر كامل نطاق التردد الصوتي.

هل يمكن أن تسبب المعاوقة الخاطئة أعطالًا متقطعة بدلًا من فشل فوري؟

نعم. بعض مشكلات المعاوقة تظهر فقط عند زيادة الصوت أو تغير الحرارة أو دخول الرطوبة إلى وصلة كابل أو تشغيل عدة أجهزة معًا. وقد تسبب تشوهًا أو إيقافًا أو ضجيجًا أو نقلًا غير مستقر بشكل متقطع.

هل المعاوقة الأعلى دائمًا أكثر أمانًا للمعدات؟

ليس دائمًا. قد تقلل معاوقة الحمل الأعلى متطلبات التيار، لكنها قد تقلل أيضًا القدرة المتاحة أو تضعف نقل الإشارة في الأنظمة التي تحتاج إلى مطابقة. تعتمد القيمة الصحيحة على تصميم الجهاز والتطبيق.

ما الأداة الشائعة لاختبار معاوقة خط السماعات؟

يستخدم عادة جهاز مخصص لقياس معاوقة خط السماعات لأنه يختبر الدائرة بطريقة أكثر ملاءمة لأنظمة الصوت من مقياس مقاومة DC عادي. في أنظمة 70V/100V يجب أيضًا فحص الحمل الكلي بالواط وإعدادات نقاط المحولات.

هل تؤثر مشكلات المعاوقة في جودة تسجيل الصوت؟

نعم. إذا كان الميكروفون أو واجهة الخط أو مسار صوت الهاتف غير مطابق، فقد تكون الإشارة المسجلة ضعيفة أو مشوشة أو مشوهة أو غير متوازنة، مما يقلل فائدتها للمراجعة أو التدريب أو تحليل الحوادث.

هل يجب فحص المعاوقة أثناء الصيانة الوقائية؟

نعم. تكشف الفحوصات الدورية تدهور الكابلات ودخول الماء والوصلات المرتخية والاستبدالات الخاطئة وفشل السماعات أو تغيرات الحمل قبل أن يلاحظ المستخدمون ضعف الأداء. وتجعل القيم الأساسية من مرحلة التشغيل هذه الفحوصات أكثر فائدة.
