يُعد جهد الرنين من أبسط الإشارات في الاتصالات الهاتفية التناظرية وأكثرها سهولة في التغاضي عنها. فقبل أن يرد المستخدم على المكالمة، يجب أن يوفر خط الهاتف إشارة رنين قوية بما يكفي لتشغيل دائرة الجرس في الهاتف المتصل أو الجرس أو الطرف التناظري أو جهاز الإشارة. وإذا كان جهد الرنين ضعيفاً جداً أو غير مستقر أو توقيته غير صحيح أو محملاً بأكثر من طاقته بسبب كثرة الأجهزة، فقد لا يرن الهاتف حتى لو كان مسار المكالمة نفسه صحيحاً.
لا يزال جهد الرنين مهماً في مشاريع الاتصالات الحديثة لأن العديد من الأنظمة لا تزال تستخدم واجهات تناظرية. فمنافذ FXS في السنترالات، ومحولات الهاتف التناظرية، وهواتف الطوارئ في المصاعد، والهواتف الصناعية، وأنظمة الاتصال الداخلي للأبواب، والبوابات التناظرية، وهواتف الخط الساخن، وتمديدات الهاتف القديمة قد تعتمد جميعها على إشارة رنين صحيحة. إن فهم مبدأ عمله ومزايا نشره وتقنيات صيانته يساعد المهندسين على تجنب المكالمات الفائتة، والتشخيص الخاطئ للأعطال، وضعف توافق الأجهزة الطرفية، واستبدال المعدات غير الضروري.
ما يعنيه جهد الرنين في الاتصالات الهاتفية التناظرية
الإشارة الكهربائية المستخدمة لتنبيه الطرف الطرفي
جهد الرنين هو الإشارة الكهربائية المطبقة على خط الهاتف التناظرية لجعل الجهاز المتصل يرن عند ورود مكالمة. في الخط التناظري التقليدي، يبقى الهاتف عادة في وضع السماعة المعلقة أثناء انتظار المكالمات. وعندما يحتاج السنترال أو البوابة أو واجهة FXS إلى تنبيه الطرف الطرفي، فإنه يطبق إشارة رنين على الخط. يكتشف الطرف الطرفي هذه الإشارة ويقوم بتفعيل الجرس أو الرنان أو الطنان أو السماعة أو المصباح أو دائرة نغمة الرنين الإلكترونية.
تختلف هذه الإشارة عن نغمة الرنين الراجعة المسموعة التي يسمعها المتصل. فنغمة الرنين الراجعة هي الصوت الذي يُرسل إلى الطرف المتصل للإشارة إلى أنه يتم تنبيه الطرف المطلوب. أما جهد الرنين فهو الإشارة الكهربائية الفعلية المرسلة إلى خط الهاتف المطلوب لجعل الجهاز المحلي يرن. قد يؤدي الخلط بين هذين المفهومين إلى أخطاء في استكشاف الأعطال. فقد يسمع المتصل نغمة الرنين الراجعة، ولكن الطرف الطرفي قد لا يرن إذا كان جهد الرنين المحلي أو حمل الرنان غير طبيعي.
العلاقة مع واجهات FXS
في الأنظمة الطرفية للعميل، عادة ما يتم توليد جهد الرنين بواسطة واجهة FXS. يشير FXS إلى (Foreign Exchange Station) وهي المنفذ الذي يوفر تغذية البطارية ونغمة الاتصال وتيار الخط وإشارة الرنين للهاتف التناظري. قد تشتمل بطاقة التمديد التناظرية في السنترال، أو محول VoIP (ATA)، أو البوابة التناظرية، أو واجهة هاتف المصعد، أو محاكي خط الهاتف، جميعها على منفذ FXS.
يعمل منفذ FXS كمقسم هاتفي محلي صغير للطرف الطرفي المتصل. عند ورود مكالمة، تولد دائرة FXS جهد الرنين وفقاً لتصميمها وتكوينها. فإذا رفع الطرف الطرفي السماعة، يكتشف المنفذ تغير تيار الخط ويوقف إشارة الرنين. هذه العلاقة أساسية في تشغيل الهاتف التناظري.
جهد الرنين وإيقاع الرنين
لا يتم تطبيق جهد الرنين بشكل مستمر. بل يُرسل عادة بإيقاع رنين: نمط متكرر من فترات تشغيل وإيقاف الرنين. على سبيل المثال، قد يرن الهاتف لفترة قصيرة، ثم يتوقف، ثم يرن مرة أخرى. قد تستخدم بلدان مختلفة أو أنظمة سنترالات أو بوابات أو أنواع خدمات خاصة أنماط إيقاع مختلفة.
يؤثر إيقاع الرنين على تجربة المستخدم وسلوك الطرف الطرفي. تتعرف بعض الأجهزة على أنماط الرنين المميزة. تستخدم بعض أنظمة الفنادق أو المكاتب أو السنترالات إيقاعات رنين مختلفة للتمييز بين المكالمات الداخلية والمكالمات الخارجية والمكالمات الجماعية أو مكالمات الأولوية. أثناء الصيانة، يجب على المهندسين التحقق ليس فقط من مستوى الجهد ولكن أيضاً من توقيت الإيقاع.
مبدأ العمل ومسار الإشارة
ورود المكالمة وتوليد الرنين
تبدأ العملية عندما يقرر النظام أنه يجب تنبيه تمديد تناظري. قد تأتي المكالمة من تمديد آخر، أو خط SIP، أو خط PSTN، أو نظام اتصال داخلي، أو مسار مكالمة طوارئ، أو قاعدة توزيع داخلية. يختار نظام التحويل المنفذ التناظري الهدف ويأمر دائرة FXS بتوليد جهد الرنين.
يرسل مولد الرنين إشارة رنين تيار متردد إلى الخط. يكتشف الطرف الطرفي المتصل الإشارة من خلال دائرة الرنان الخاصة به. إذا أجاب المستخدم برفع السماعة أو بأي طريقة أخرى لتحويل الحالة إلى "غير معلق"، تتغير حالة الخط. يكتشف منفذ FXS حالة الرد هذه، ويوقف إشارة الرنين، ويؤسس مسار المحادثة.
حمل الخط واستجابة الرنان
يجب أن توفر إشارة الرنين طاقة كافية لتشغيل حمل الرنان. قد تتطلب الأجراس الكهروميكانيكية القديمة تيار رنين أكثر من الرنانات الإلكترونية الحديثة. إذا تم توصيل عدة أجهزة تناظرية على التوازي على نفس الخط، يزداد الحمل الكلي. عندما يتجاوز الحمل سعة منفذ FXS، قد تفشل بعض أو كل الأجهزة في الرنين.
هذا هو السبب في أهمية رقم مكافئ الجرس (REN) في النشر التناظري. يمثل REN حمل الرنين التقريبي الذي يقدمه الهاتف أو الجرس. يجب أن يبقى إجمالي REN المتصل بالخط ضمن سعة الخط أو المنفذ. إذا كان الحمل الكلي مرتفعاً جداً، فقد ينخفض جهد الرنين، أو يكون تيار الرنين غير كافٍ، أو قد يدخل المنفذ في حالة حماية.
التفاعل مع طول الكابل
يؤثر طول الكابل على أداء الرنين. تضيف الكابلات الطويلة مقاومة وسعة ومسارات تسرب محتملة. في الأسلاك النظيفة والمركبة بشكل صحيح، يمكن للرنين التناظري أن ينتقل لمسافة معقولة. أما في الأسلاك القديمة أو الرطبة أو التالفة أو سيئة التوصيل أو عالية السعة، فقد تضعف إشارة الرنين أو تتشوه.
قد لا تؤثر مشاكل الكابلات دائماً على الصوت والرنين بنفس الطريقة. قد يدعم الخط المحادثة بعد أن يرد المستخدم ولكنه يفشل في الرنين بشكل موثوق. يحدث هذا لأن الرنين يتطلب إشارة جهد أعلى وتياراً كافياً لتشغيل الرنان. لذلك يجب أن تختبر الصيانة كلاً من صوت المكالمة وأداء الرنين.
حالة التوقف بعد الرد
عند الرد على الطرف الطرفي المطلوب، يتغير الخط من حالة السماعة المعلقة إلى حالة رفع السماعة. تكتشف دائرة FXS تيار الخط وتوقف إشارة الرنين. هذا يمنع استمرار جهد الرنين العالي أثناء وجود المستخدم في المكالمة. إذا كان اكتشاف الرد غير طبيعي، فقد يستمر الرنين بشكل غير متوقع، أو يتوقف مبكراً جداً، أو يفشل في الانتقال إلى وضع الكلام.
قد تنشأ المشاكل في هذا الانتقال من ممانعة الطرف الطرفي، أو أعطال الأسلاك، أو نوع واجهة خاطئ، أو معدات طرفية غير متوافقة، أو عطل في أجهزة FXS. يجب أن يشمل استكشاف الأعطال المسار الكامل من توليد الرنين إلى اكتشاف الرد.
مزايا النشر
دعم الأجهزة الطرفية التناظرية القديمة
أول ميزة لنشر جهد الرنين هي التوافق مع الأجهزة الطرفية التناظرية. لا تزال العديد من المرافق تستخدم الهواتف التناظرية، وهواتف الطوارئ، وهواتف المصاعد، وهواتف الخط الساخن، والهواتف الصناعية، وهواتف الحائط، وهواتف الأبواب، وهواتف الخدمة البسيطة. قد لا تتطلب هذه الأجهزة الطرفية تسجيل IP أو محولات طاقة محلية أو تكوين برمجي معقد.
بالنسبة للمشاريع التي تحتاج إلى الحفاظ على الأجهزة الموجودة، يمكن لدعم الرنين التناظري أن يقلل من تكلفة الاستبدال. فبدلاً من تغيير كل طرف طرفي إلى جهاز IP، يمكن للنظام استخدام بطاقات سنترال تناظرية أو بوابات FXS أو محولات ATA لمواصلة تشغيل الخطوط التناظرية. هذا مفيد بشكل خاص في المباني التي تحتوي على أسلاك نحاسية موجودة.
تشغيل بسيط للطرف الطرفي
غالباً ما تكون الأجهزة الطرفية التناظرية بسيطة الاستخدام. يرن الهاتف ويرد المستخدم وتبدأ المكالمة. هذه البساطة قيّمة في المناطق العامة وغرف المعدات والمصاعد والمواقع الصناعية ونقاط الحراسة ونقاط الزوار ومواقع الطوارئ. لا يحتاج المستخدمون إلى فهم حالة تسجيل الدخول أو تسجيل الشبكة أو قوائم البرامج.
يتيح جهد الرنين هذا التفاعل المألوف. يعطي الجهاز تنبيهاً محلياً واضحاً عند ورود مكالمة. في البيئات التي قد يكون فيها المستخدمون غير مدربين أو متوترين أو يرتدون قفازات، يظل الرنين البسيط وتشغيل السماعة عملياً.
مفيد لنقاط الطوارئ والخدمات
تعتمد العديد من نقاط الاتصال في حالات الطوارئ والخدمات على واجهات تناظرية لأنها مستقرة وبسيطة وسهلة المراقبة. قد تستخدم هواتف الطوارئ في المصاعد، وهواتف الطريق، ونقاط المساعدة، ووحدات الاتصال بالأبواب، وهواتف خدمة المرافق جهد الرنين لتنبيه الأطراف المحلية أو البعيدة أثناء المكالمات الواردة.
في هذه الحالات، يجب أن يكون الرنين موثوقاً. فقد يعني الرنين الفائت مكالمة مساعدة فائتة. قيمة النشر هنا ليست فقط التوافق التقني، بل التوفر التشغيلي. تضمن دائرة الرنين المصممة بشكل صحيح أن يصدر الطرف الطرفي تنبيهاً واضحاً عندما يتصل به النظام.
يعمل مع ترحيل السنترالات والبوابات
جهد الرنين مهم أثناء الترحيل من الاتصالات الهاتفية التقليدية إلى VoIP أو الاتصالات الموحدة. قد تنشر المؤسسات أنظمة IP PBX مع الاحتفاظ بالهواتف التناظرية من خلال البوابات. يجب أن تولد البوابة جهد رنين مناسباً للأطراف التناظرية المتصلة.
هذا يسمح بالترحيل التدريجي. يمكن للتمديدات التناظرية الحالية أن تستمر في العمل أثناء إضافة هواتف SIP أو أطراف IP جديدة. بالنسبة للفنادق والمستشفيات والمصانع والمجمعات السكنية والمكاتب والمستودعات والمرافق العامة، هذا يقلل من التعطيل ويوزع الاستثمار على مراحل.
يوفر تأكيداً مسموعاً محلياً
يوفر الهاتف التناظري الرنان تأكيداً محلياً فورياً بأن المكالمة تصل إلى الطرف الطرفي الفعلي. في العديد من البيئات الميدانية، هذا مفيد. قد تحتاج غرفة الحراسة أو منطقة المعدات أو غرفة ماكينة المصعد أو مكتب المستودع أو محطة الصيانة إلى رنين مسموع بوضوح بدلاً من إشعار برمجي فقط.
التنبيه المسموع المحلي مفيد أيضاً عندما لا يشاهد المستخدمون الشاشات. يمكن للهاتف الرنان جذب الانتباه حتى لو كان الموظف بعيداً عن جهاز التحكم. هذا يجعل جهد الرنين جزءاً من الوعي التشغيلي اليومي.
الخصائص التقنية الرئيسية
مستوى الجهد
عادة ما يكون جهد الرنين إشارة تيار متردد عالية الجهد نسبياً مقارنة بإشارات التحكم ذات الجهد المنخفض العادية. تعتمد القيمة الدقيقة على البلد والسنترال والبوابة وبطاقة الخط والحمل ومعيار التصميم. لا ينبغي للمهندسين أن يفترضوا أن جميع الأنظمة تستخدم نفس جهد الرنين بالضبط.
من منظور الصيانة، يجب قياس الجهد في ظل ظروف واقعية. قد يظهر قياس منفذ غير محمّل قيمة أعلى من قياس نفس المنفذ مع توصيل الهواتف. إذا كان الحمل المتصل عالياً، فقد ينخفض الجهد أثناء الرنين. يمكن أن يكون كل من السلوك غير المحمّل والمحمّل مفيداً في التشخيص.
التردد وشكل الموجة
عادة ما تكون إشارات الرنين إشارات تيار متردد منخفضة التردد. قد يختلف التردد وشكل الموجة بين إدارات الهاتف ومعدات السنترالات والبوابات والمحولات التناظرية. قد تكون الأجراس الكهروميكانيكية القديمة أكثر حساسية للتردد وشكل الموجة من الرنانات الإلكترونية الحديثة.
قد يفشل الجهاز في الرنين إذا كان الجهد موجوداً ولكن شكل الموجة أو التردد أو التيار المتاح غير مناسب. هذا شائع عند توصيل الهواتف التناظرية القديمة أو الأجراس الميكانيكية ببعض محولات VoIP (ATA) أو المنافذ التناظرية منخفضة الطاقة. يجب أن تأخذ الصيانة في الاعتبار أكثر من مجرد قراءة الجهد وحدها.
حمل الرنان وسعة REN
يحدد حمل الرنان عدد الأجهزة التي يمكن توصيلها بمصدر رنين واحد. يُستخدم REN بشكل شائع لتقدير هذا الحمل. إذا كان الخط يحتوي على عدة هواتف متصلة على التوازي، فقد يتجاوز إجمالي REN ما يمكن أن يدعمه منفذ FXS. عندما يحدث هذا، قد يصبح الرنين ضعيفاً أو متقطعاً أو غائباً تماماً.
سعة REN مهمة بشكل خاص في مشاريع التعديل التحديثي. قد تحتوي حلقة الأسلاك القديمة على هواتف متعددة أو أجراس أو أجهزة فاكس أو مودمات أو أجهزة اتصال إنذار أو تمديدات مخفية متصلة. قبل استبدال مزود الخط أو السنترال، يجب فحص إجمالي حمل الرنان.
التحكم في إيقاع الرنين
يتحكم إيقاع الرنين في نمط الرنين. قد يوفر النظام إيقاعات مختلفة للمكالمات الداخلية والمكالمات الخارجية ومكالمات الأولوية أو الخدمات الخاصة. يمكن لبعض الأجهزة الطرفية التناظرية الاستجابة بشكل مختلف اعتماداً على الإيقاع. كما يعتمد بعض المستخدمين على الإيقاع لتحديد نوع المكالمة.
عند تركيب سنترال أو ATA أو بوابة جديدة، يجب فحص إيقاع الرنين. إذا أبلغ المستخدمون أن "الهاتف يرن بشكل مختلف" أو "الجرس لا يرن لفترة كافية"، فقد تكون المشكلة في تكوين الإيقاع وليس في فشل الجهد.
العزل وتصميم السلامة
نظراً لأن جهد الرنين يمكن أن يكون أعلى بكثير من مستويات الإشارات ذات الجهد المنخفض العادية، فإن العزل المناسب وتصميم السلامة ضروريان. يجب تصميم معدات FXS وبطاقات الخط والبوابات وأدوات الاختبار لظروف رنين الهاتف. يجب على الفنيين استخدام أجهزة قياس مناسبة واتباع إجراءات آمنة.
لا ينبغي التعامل مع جهد الرنين باستخفاف لمجرد أنه جزء من خط الهاتف. يجب أن يتجنب الاختبار قصر الدائرة أو لمس الموصلات المكشوفة أثناء الرنين أو استخدام أدوات غير مناسبة. السلامة جزء من جودة الصيانة.

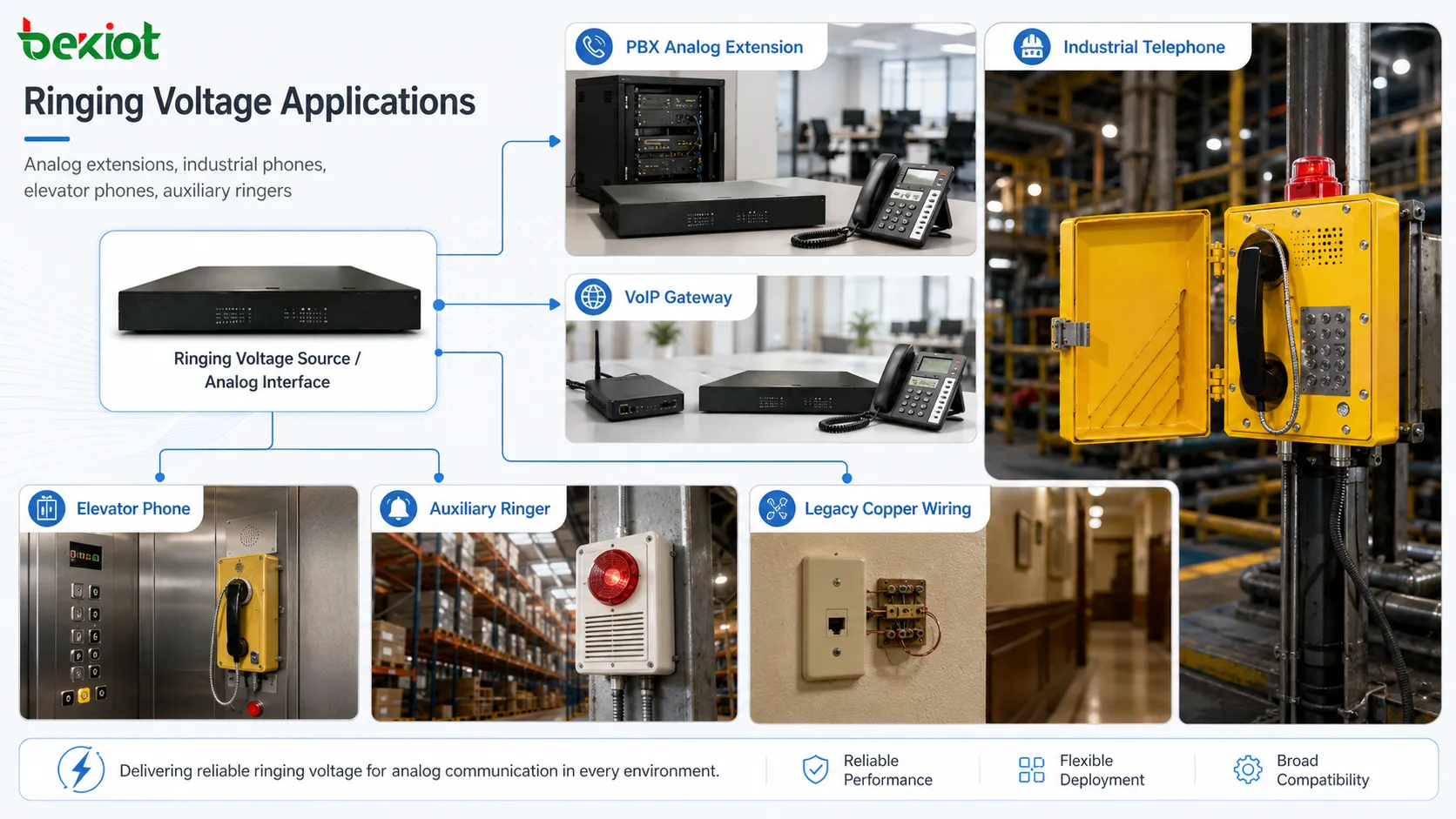

سيناريوهات التطبيق
تمديدات السنترالات التناظرية
غالباً ما توفر أنظمة السنترالات منافذ تمديد تناظرية للهواتف التناظرية العادية وأجهزة الفاكس وهواتف المصاعد وأجهزة الخط الساخن أو أطراف الخدمة البسيطة. يسمح جهد الرنين للسنترال بتنبية هذه الأجهزة الطرفية عند ورود المكالمات. في عمليات النشر المختلطة، قد تتعايش التمديدات التناظرية مع هواتف SIP والأطراف الرقمية.
المطلب الرئيسي هو سعة المنفذ. يجب أن يدعم كل منفذ تمديد تناظري حمل الرنان المتصل وطول الكابل المتوقع. إذا تم تجسير عدة أجهزة على منفذ واحد، يجب على المهندسين التحقق مما إذا كان المنفذ يمكنه تشغيل جميع الرنانات بشكل موثوق.
محولات VoIP والبوابات التناظرية
تقوم محولات الهاتف التناظرية (ATA) والبوابات بتحويل إشارات VoIP إلى سلوك خط تناظري. يجب أن توفر نغمة اتصال وتيار خط وكشف DTMF وجهد رنين للأجهزة الطرفية التناظرية. غالباً ما يكون أداء الرنين فارقاً رئيسياً بين البوابة الموثوقة والبوابة الضعيفة.
في مشاريع ترحيل VoIP، قد يشتكي المستخدمون من أن الهواتف القديمة لم تعد ترن بعد الانتقال من خطوط PSTN التقليدية إلى ATA. قد يكون السبب هو انخفاض سعة REN، أو شكل موجة مختلف، أو تيار رنين أضعف، أو كابلات طويلة، أو دوائر رنان غير متوافقة. لذلك يجب أن يشمل اختيار البوابة مراجعة سعة الرنين.
هواتف المصاعد والطوارئ
قد تستخدم هواتف الطوارئ في المصاعد وهواف المساعدة واجهات تناظرية. على الرغم من أن العديد من هذه الأجهزة تبدأ المكالمات للخارج، إلا أن بعض الأنظمة تحتاج أيضاً إلى معاودة الاتصال بالجهاز للاختبار أو الصيانة أو الاتصال ثنائي الاتجاه. يجب أن يكون جهد الرنين قادراً على تنبيه الطرف الطرفي إذا كان الرنين الوارد مطلوباً.
يجب اختبار أجهزة الطوارئ بانتظام. لا يكفي التأكد من أن زر الاتصال يمكنه طلب الرقم. فالرنين الوارد وسلوك الرد ومسار الصوت ومراقبة الخط والطاقة الاحتياطية قد تكون أيضاً مهمة اعتماداً على التركيب.
الهواتف التناظرية الصناعية والخارجية
قد تستخدم المنشآت الصناعية هواتف تناظرية في الورش ومناطق المرافق والساحات الخارجية والأنفاق والبوابات والمستودعات وغرف المعدات. قد تكون هذه الهواتف قوية أو مقاومة للماء أو مصممة لبيئات قاسية، لكنها لا تزال تعتمد على إشارات خط تناظرية مناسبة عند توصيلها عبر منافذ FXS.
يمكن أن تؤثر الكابلات الطويلة والظروف الخارجية على الرنين. قد يؤدي دخول الماء والتآكل وتسرب العزل وتلف زيادة التيار وسوء التأريض وتقادم الكابلات إلى تقليل أداء الرنين. يجب أن تشمل الصيانة فحوصات الجهاز والخط معاً.
الأجراس القديمة والرنانات المساعدة
تستخدم بعض المواقع أجراساً خارجية أو رنانات عالية الصوت أو مؤشرات رنين مرئية أو أجهزة إشارة مساعدة. هذه مفيدة في الورش الصاخبة أو المستودعات أو الغرف الكبيرة أو المناطق التي يكون فيها رنين الهاتف العادي ضعيفاً جداً. تضيف هذه الأجهزة حملاً إلى دائرة الرنين.
قبل إضافة الرنانات المساعدة، يجب على المهندسين التحقق من سعة REN المتاحة وجهد الخط تحت الحمل. إذا كان المنفذ لا يمكنه دعم الحمل الإضافي، فقد تكون هناك حاجة إلى معزز رنين أو جهاز منفصل يتم التحكم فيه عن طريق المرحل أو طريقة إشارة نشطة.
تقنيات الصيانة
التحقق من وصول المكالمة إلى المنفذ
قبل قياس الجهد، تأكد مما إذا كانت المكالمة تصل فعلاً إلى المنفذ التناظري الصحيح. قد يكون سبب عدم رنين الهاتف هو توجيه تمديد خاطئ، أو منفذ معطل، أو مجموعة مكالمات غير صحيحة، أو جدول زمني، أو قاعدة تحويل، أو إعداد عدم الإزعاج، أو تكوين السنترال. لا ينبغي أن يبدأ الاختبار الكهربائي حتى يتم التحقق من توجيه المكالمة.
استخدم سجلات النظام أو حالة المكالمة أو مؤشرات المنفذ أو هاتف اختبار معروف بصلاحيته لتأكيد مسار المكالمة. إذا لم يتلق المنفذ أمر رنين مطلقاً، فالمشكلة في التحكم في المكالمة وليس في جهد الرنين.
قياس جهد الرنين بأمان
يجب قياس جهد الرنين بجهاز قياس مناسب وإجراء آمن. نظراً لأن الإشارة تيار متردد وقد يتم تطبيقها على دفعات، يجب على الفني استخدام وضع القياس الصحيح وفهم إيقاع الرنين. قد يظهر جهاز القياس غير المناسب لرنين الهاتف قراءات غير مستقرة أو مضللة.
يجب إجراء القياس بعناية لتجنب قصر دائرة طرفي الخط (tip وring). إذا أمكن، اختبر أولاً بطرف طرفي معروف بصلاحيته. بالنسبة للصيانة في الأنظمة النشطة، يجب على الفنيين اتباع قواعد السلامة في الموقع وتجنب تعريض المستخدمين أو المعدات لمخاطر غير ضرورية.
القياس تحت الحمل
يمكن أن يكون قياس الجهد غير المحمّل مضللاً. قد يظهر المنفذ جهداً مقبولاً دون توصيل هاتف ولكنه يفشل عند توصيله بعدة رنانات أو أسلاك طويلة. يُظهر الاختبار المحمّل ما إذا كان المنفذ يمكنه توفير جهد وتيار كافيين في ظل الظروف الفعلية.
الطريقة العملية هي الاختبار بهاتف تناظري واحد معروف الصلاحية أولاً، ثم إضافة الأسلاك أو الأجهزة الفعلية. إذا رن هاتف واحد ولكن الخط الكامل لم يرن، فقد تكون المشكلة في الحمل الزائد أو تسرب الكابل أو أجهزة مخفية أو عدم توافق الطرف الطرفي.
التحقق من إجمالي حمل REN
اجمع قيم REN للأجهزة المتصلة بنفس الخط حيثما أمكن. قد يكون للهواتف والأجراس القديمة حمل رنان أعلى من الهواتف الإلكترونية الحديثة. قد لا تكون بعض الأجهزة المخفية واضحة، مثل أجهزة الفاكس أو المودمات أو لوحات الإنذار أو الرنانات الخارجية المتصلة على التوازي.
إذا كان الحمل الكلي مرتفعاً جداً، قلل عدد الأجهزة، أو قسّم الخط، أو استخدم مصدر FXS أقوى، أو أضف معزز رنين مناسب، أو استبدل الرنانات عالية الحمل بأجهزة أقل حملاً. إن زيادة الإعدادات ببساطة دون فهم الحمل قد يجهد المنفذ.
فحص الكابل والتوصيلات
أعطال الكابلات سبب شائع لمشاكل الرنين. افحص الموصلات وكتل التثبيت وصناديق التوصيل وبراغي الأطراف ومداخل الكابلات الخارجية والتعرض للرطوبة والتآكل ووصلات الكابلات وحالة العزل. قد يجتاز الخط اختبارات الاستمرارية الأساسية ولكنه لا يزال يتسرب تحت جهد الرنين العالي.
يمكن للكابل الطويل أو رديء الجودة أن يقلل من أداء الرنين. إذا مر الخط عبر عدة وصلات قديمة أو فروع تمديد أو مناطق رطبة، فاعزل الأجزاء واختبرها بشكل منفصل. غالباً ما يكون استكشاف الأعطال بالتقسيم والاختبار أسرع من التخمين.
المقارنة مع طرف طرفي معروف الصلاحية
استخدم هاتفاً تناظرياً معروف الصلاحية لفصل مشاكل الجهاز عن مشاكل الخط. إذا رن هاتف الاختبار بشكل صحيح على المنفذ، فقد يكون الطرف الطرفي الأصلي به رنان معيب أو ممانعة غير متوافقة أو إعداد رنين معطل أو جرس مكسور أو مكثف تالف أو أسلاك غير صحيحة. إذا فشل هاتف الاختبار أيضاً، ركز على المنفذ أو الكابل أو تكوين النظام.
الاختبار بطرف معروف الصلاحية بسيط لكنه فعال. إنه يمنع الاستبدال غير الضروري لبطاقات السنترال أو البوابات عندما تكون المشكلة الفعلية في هاتف واحد، ويمنع استبدال الطرف الطرفي عندما تكون المشكلة في الخط.
أعراض الأعطال الشائعة
الهاتف لا يرن ولكن يمكنه إجراء مكالمات صادرة
يعني هذا العرض عادة أن مسار الكلام أو تيار الخط قد يعملان، لكن مسار الرنين به مشكلة. تشمل الأسباب المحتملة ضعف جهد الرنين، أو حمل REN الزائد، أو إيقاع خاطئ، أو دائرة رنان معطلة، أو مستوى صوت رنين معطل، أو تسرب كابل، أو منفذ FXS غير متوافق.
يجب أن يفحص استكشاف الأعطال توجيه المكالمة وجهد الرنين والسلوك تحت الحمل وإعداد رنان الطرف الطرفي وحمل REN وحالة الكابل. لا تفترض أن الهاتف سليم فقط لأنه يمكنه طلب الأرقام.
بعض الهواتف ترن بينما البعض الآخر لا يرن
إذا تشاركت عدة هواتف خطاً تناظرياً واحداً ورن بعضها فقط، فقد تكون المشكلة في حساسية الرنان أو حمل REN أو جودة فرع الأسلاك أو توافق الجهاز. قد يرن الهاتف الإلكتروني الحديث من إشارة ضعيفة بينما لا يرن الجرس الميكانيكي القديم.
اختبر كل هاتف على حدة على نفس المنفذ المعروف الصلاحية. ثم اختبرهم معاً. هذا يساعد في تحديد ما إذا كانت المشكلة في طرف طرفي واحد أم في الحمل الكلي.
يتوقف الرنين بعد إضافة المزيد من الأجهزة
يشير هذا عادة إلى حمل زائد. لم يعد بإمكان منفذ FXS توفير تيار رنين كافٍ للحمل الكلي المتصل. قد تقلل بعض المنافذ من الخرج أو توقف حماية الرنين عند زيادة الحمل. النتيجة هي عدم وجود رنين أو رنين ضعيف متقطع.
الحل هو تقليل الحمل، أو توزيع الأجهزة على منافذ متعددة، أو استخدام معدات ذات REN أقل، أو إضافة حل رنين خارجي مناسب. إن إضافة المزيد من الأجراس بشكل عشوائي على نفس الخط غالباً ما يزيد المشكلة سوءاً.
رنين متقطع
قد يحدث الرنين المتقطع بسبب توصيلات غير محكمة أو رطوبة أو حركة كابل أو مولد رنين معيب أو طاقة غير مستقرة أو إعدادات برمجية أو حمل حدودي. يمكن أن يحدث أيضاً عندما يعمل الخط في ظروف جافة ولكنه يفشل أثناء المطر أو الرطوبة.
يجب أن تشمل الصيانة الفحص البيئي. صناديق التوصيل الخارجية والقنوات الرطبة وأسلاك التسوية والأطراف المتآكلة هي مصادر شائعة لأعطال الرنين المتقطع.
رنين كاذب أو رنين غير طبيعي
قد يظهر الرنين الكاذب عندما يؤدي التداخل أو الجهد المستحث أو المعدات المعيبة أو الأسلاك غير الصحيحة إلى إنشاء إشارة يفسرها الطرف الطرفي على أنها رنين. قد يحدث الرنين غير الطبيعي أيضاً بسبب إيقاع خاطئ أو توصيل واجهة خاطئ أو استخدام مختلط لمعدات غير متوافقة.
تحقق من التأريض وتوجيه الكابلات وكابلات الطاقة القريبة وواقيات زيادة التيار وتكوين السنترال وتوافق الطرف الطرفي. قد يكون تشخيص الرنين الكاذب صعباً إذا حدثت المشكلة فقط في ظل ظروف كهربائية أو بيئية معينة.
اعتبارات التصميم للنشر الموثوق
مطابقة مصدر FXS مع حمل الطرف الطرفي
يجب أن يتطابق مصدر الرنين مع عدد ونوع الأجهزة الطرفية المتصلة. قد يكون محول ATA واحد منخفض الطاقة مناسباً لهاتف تناظري حديث واحد ولكن ليس لعدة أجراس ميكانيكية أو أسلاك تمديد طويلة. قبل النشر، تحقق من سعة الرنين لمنفذ FXS وحمل REN المتصل.
بالنسبة لعمليات النشر التناظرية الأكبر، استخدم معدات مصممة للحجم المتوقع. قد تكون هناك حاجة إلى منافذ تناظرية متعددة وتوزيع مناسب ورنانات نشطة أو معززات رنين مخصصة. يبدأ التصميم الموثوق بتخطيط السعة.
تجنب الأجهزة المتوازية غير الضرورية
قد يبدو تجسير العديد من الأجهزة على خط تناظري واحد أمراً مريحاً، لكنه يزيد الحمل ويعقد استكشاف الأعطال. قد يقلل كل جهاز إضافي من أداء الرنين ويقدم نقاط أعطال. إذا كانت هناك حاجة إلى نقاط تنبيه متعددة، ففكر فيما إذا كانت التمديدات المنفصلة أو أنظمة النداء أو مخارج المرحل أو أجهزة الإشارة النشطة أكثر ملاءمة.
يجب توثيق الأسلاك المتوازية. الفروع المخفية سبب شائع لحمل REN غير المتوقع والمشاكل المتقطعة. تصبح الصيانة أسهل عندما يكون هيكل الأسلاك معروفاً.
حماية الكابلات الخارجية والطويلة
يجب أن تشمل الخطوط التناظرية الخارجية والطويلة حماية مناسبة للكابلات. الحماية من زيادة التيار والتأريض والوصلات المقاومة للماء ونوع الكابل الصحيح والتوصيل الآمن والحماية المادية أمور مهمة. قد يتأثر جهد الرنين بأعطال الكابلات الناتجة عن الرطوبة أو البرق أو القوارض أو التلف الميكانيكي أو التآكل.
يجب اختبار الكابلات الطويلة بعد التركيب وبشكل دوري أثناء الصيانة. إذا كان الموقع يعاني من أعطال رنين متكررة بعد العواصف أو أحداث الطاقة أو تغيرات الرطوبة الموسمية، فيجب مراجعة حماية الكابلات والتأريض.
تكوين الإيقاع ومدة الرنين بشكل صحيح
قد تسمح أنظمة السنترالات و ATA والبوابات بإعدادات إيقاع الرنين وتردد الرنين ومهلة الرنين وسلوك مجموعة الرنين وأنماط الرنين المميزة. يجب تكوينها وفقاً للطرف الطرفي ومتطلبات المستخدم. قد تتسبب مدة الرنين القصيرة جداً في تفويت المستخدمين للمكالمات حتى لو كان الجهد صحيحاً.
يجب أيضاً التحقق من إعدادات مجموعة الرنين. في بعض الأنظمة، ترن عدة تمديدات معاً. إذا كانت مهلة المجموعة قصيرة جداً، فقد يتوقف الهاتف التناظري عن الرنين قبل أن يتمكن المستخدمون من الوصول إليه. يجب أن يأخذ النشر في الاعتبار وقت الاستجابة البشرية، وليس فقط الإشارات الكهربائية.
توثيق قيم الاختبار وسجلات الأسلاك
أثناء التشغيل الأولي، سجل قراءات جهد الرنين وأنواع الأجهزة الطرفية المتصلة وتقديرات REN ومسارات الكابلات وأرقام المنافذ وإعدادات التكوين. تجعل هذه السجلات الصيانة المستقبلية أسرع. بدون بيانات أساسية، لا يمكن للفنيين بسهولة معرفة ما إذا كانت القراءة اللاحقة غير طبيعية.
التوثيق مفيد بشكل خاص في الفنادق والمستشفيات والمنشآت الصناعية والمجمعات السكنية والمباني القديمة حيث قد تكون الأسلاك التناظرية قد عدلت عدة مرات. السجلات الجيدة تقلل من أعمال استكشاف الأعطال المتكررة.
احتياطات السلامة والصيانة
تعامل مع جهد الرنين كإشارة عالية الجهد
على الرغم من أن دوائر الهاتف غالباً ما تعتبر أنظمة منخفضة الطاقة، إلا أن جهد الرنين يمكن أن يكون عالياً بما يكفي لتوخي الحذر. يجب على الفنيين تجنب لمس الموصلات المكشوفة أثناء الرنين، وتجنب قصر الدائرة، واستخدام أدوات معزولة وأجهزة اختبار مناسبة.
التدريب مهم. قد يقلل الأشخاص المعتادون على كابلات البيانات ذات الجهد المنخفض من تقدير جهد رنين الهاتف التناظري. يجب اتباع إجراءات السلامة أثناء الاختبار، خاصة في الأنظمة النشطة أو البيئات الرطبة.
افصل المعدات الحساسة قبل الاختبار
قد تكون بعض الأجهزة المتصلة حساسة لطرق الاختبار أو الجهد غير المتوقع. قبل تطبيق مولدات رنين خارجية أو معززات أو إشارات اختبار خاصة، تحقق من أن جميع المعدات المتصلة يمكنها تحمل الاختبار. افصل الأجهزة غير الضرورية عند عزل الأعطال.
يجب أن يكون الاختبار مضبوطاً. قد يؤدي تطبيق جهد الرنين بشكل عشوائي على أسلاك غير معروفة إلى إتلاف المعدات أو خلق مخاطر على السلامة. يجب تحديد الأسلاك قبل تطبيق أي إشارة خارجية.
استخدم حماية مناسبة من زيادة التيار
يجب حماية الخطوط التناظرية التي تمتد في الهواء الطلق أو بين المباني أو عبر المناطق الصناعية أو بالقرب من معدات الطاقة من زيادة التيار. يمكن أن يتسبب البرق وأحداث التحويل وفروق التأريض في إتلاف منافذ FXS والأجهزة الطرفية. يجب تركيب حماية زيادة التيار بشكل صحيح لتكون فعالة.
يجب ألا تسبب الحماية تسرباً مفرطاً أو سعة تؤثر على الرنين. يمكن أن تصبح الواقيات رديئة الجودة أو التالفة جزءاً من المشكلة. يجب فحص أجهزة الحماية من زيادة التيار عند ظهور أعطال الرنين بعد الأحداث الكهربائية.
التحقق بعد الإصلاح
بعد استبدال هاتف أو كابل أو منفذ أو بوابة أو واقي، تحقق من السلوك الكامل. يجب أن يرن الهاتف ويتوقف عن الرنين بعد الرد ويوفر صوتاً واضحاً ويحرر المكالمة بشكل صحيح بعد إنهائها ويرن مرة أخرى في المكالمة التالية. إذا كانت هناك عدة أجهزة على الخط، فاختبرها جميعاً.
لا يكتمل الإصلاح حتى يعمل سير عمل المكالمة في ظل ظروف حقيقية. قراءة الجهد وحدها لا تضمن أن المستخدمين يمكنهم استقبال المكالمات بشكل موثوق.
كيفية تقييم تصميم جهد الرنين
توافق الطرف الطرفي
يجب أن يدعم التصميم الأجهزة الطرفية الفعلية المتصلة بالنظام. قد يكون للهواتف التناظرية الحديثة والأجراس الميكانيكية القديمة وهواتف الطوارئ وأجهزة الفاكس والرنانات المساعدة متطلبات رنين مختلفة. يجب اختبار التوافق قبل النشر على نطاق واسع.
سعة الحمل
يجب أن يكون لمصدر الرنين سعة كافية للحمل الكلي المتصل. يجب مراعاة قيم REN وطول الكابل والرنانات المساعدة والأجهزة المتوازية المخفية. التصميم الذي يعمل فقط مع هاتف اختبار واحد قد يفشل بعد توصيل الأجهزة الحقيقية.
الموثوقية في ظل ظروف الأسلاك الحقيقية
يجب أن يستخدم الاختبار أسلاك الموقع الفعلية، وليس فقط كابلات المختبر القصيرة. يمكن أن تؤثر المسارات الطويلة والأطراف القديمة والأجزاء الخارجية والأسلاك المتفرعة على الرنين. تكشف اختبارات الأسلاك الحقيقية عن مشاكل قد تفوتها اختبارات المختبر.
قابلية الصيانة
يجب أن يكون التصميم الجيد سهل الاستكشاف. يجب تسمية المنافذ والكابلات والوصلات والأجهزة الطرفية. يجب أن تكون مخططات الأسلاك متاحة. يجب أن تكون نقاط الاختبار قابلة للوصول. يجب أن يعرف موظفو الصيانة القراءات الطبيعية والسلوك المتوقع.
السلامة والحماية
يجب أن يشتمل النظام على عزل وتأريض وحماية من زيادة التيار وإجراءات اختبار آمنة مناسبة. جهد الرنين جزء من إشارات الاتصالات، لكنه لا يزال يحتاج إلى احترام كهربائي. يشمل التصميم الموثوق كلاً من الأداء والسلامة.
ملاحظات ختامية
جهد الرنين هو الإشارة التي تجعل الهواتف التناظرية والأجهزة الطرفية ذات الصلة ترن أثناء المكالمات الواردة. يتم توليده بواسطة واجهة FXS أو بطاقة سنترال أو ATA أو بوابة أو مولد رنين، ثم يتم توصيله عبر الخط إلى دائرة رنان الطرف الطرفي. عندما يرد المستخدم، يكتشف النظام حالة رفع السماعة ويوقف إشارة الرنين.
تشمل مزايا نشره دعم الأجهزة الطرفية التناظرية القديمة، وتشغيل المستخدم البسيط، والتوافق مع هواتف الطوارئ والخدمات، وترحيل أكثر سلاسة للسنترالات و VoIP، والتنبيه المسموع المحلي. تشرح هذه المزايا سبب بقاء جهد الرنين مهماً حتى في بيئات الاتصالات القائمة على IP.
يتطلب النشر الموثوق الانتباه إلى مستوى الجهد وشكل الموجة والإيقاع وحمل REN وطول الكابل وتوافق الطرف الطرفي والحماية من زيادة التيار والسلامة. يجب أن تشمل الصيانة فحوصات توجيه المكالمة وقياس الجهد الآمن والاختبار تحت الحمل ومراجعة REN وفحص الكابل ومقارنة الأجهزة الطرفية المعروفة الصلاحية والتحقق الكامل من سير العمل بعد الإصلاح.
أفضل تصميم لجهد الرنين لا يتعلق فقط بإنتاج جهد مرتفع بما يكفي. إنه يتعلق بضمان أن يرن الطرف الطرفي الصحيح بوضوح، في الوقت المناسب، في ظل ظروف الأسلاك والحمل الفعلية للموقع. عندما يتحقق ذلك، تظل التمديدات التناظرية أجزاء يمكن الاعتماد عليها في أنظمة الاتصالات الحديثة.
الأسئلة الشائعة
ما هو جهد الرنين؟
جهد الرنين هو الإشارة الكهربائية المطبقة على خط الهاتف التناظري لجعل الهاتف أو الجرس أو الطرف الطرفي المتصل يرن عند ورود مكالمة.
لماذا يمكن للهاتف إجراء مكالمات لكنه يفشل في الرنين؟
قد تعمل المكالمات الصادرة لأن مسار الكلام والتيار يعملان، بينما قد تظل دائرة الرنين تعاني من مشاكل. قد تشمل الأسباب ضعف جهد الرنين، أو حمل REN الزائد، أو تسرب الكابل، أو إيقاع خاطئ، أو رنان معيب.
ماذا يعني REN؟
يعني REN رقم مكافئ الجرس (Ringer Equivalence Number). إنه يمثل حمل الرنين التقريبي للهاتف أو الجرس. إذا تجاوز إجمالي REN على الخط سعة المنفذ، فقد يفشل الرنين.
هل يجب قياس جهد الرنين بدون توصيل هاتف؟
يمكن أن يكون القياس غير المحمّل مفيداً، لكنه ليس كافياً. قد يظهر المنفذ جهداً بدون حمل لكنه يفشل تحت الأجهزة الفعلية المتصلة. الاختبار المحمّل مهم لاستكشاف الأعطال الحقيقي.
هل جهد الرنين خطير؟
يمكن أن يكون عالياً بما يكفي لتوخي الحذر. يجب على الفنيين استخدام أدوات اختبار مناسبة، وتجنب لمس الموصلات المكشوفة أثناء الرنين، واتباع إجراءات آمنة عند قياس أو إصلاح خطوط الهاتف التناظرية.
