أصبحت أنفاق المرافق الحضرية تحت الأرض جزءًا مهمًا من البنية التحتية للمدن الحديثة. بدلاً من وضع خطوط الكهرباء والاتصالات وإمدادات المياه والصرف الصحي والغاز وأنابيب التدفئة بشكل منفصل عبر مسارات تحت الأرض مختلفة، يجمع نفق المرافق خطوط المرافق البلدية المتعددة في ممر تحت الأرض مخطط له. هذا يحسن كفاءة الصيانة، ويقلل من حفر الطرق المتكرر، ويحمي مظهر المدينة، ويدعم التنمية الحضرية طويلة الأجل.

يستمر تجديد البنية التحتية الحضرية واسعة النطاق في خلق طلب قوي على ترقية خطوط الأنابيب تحت الأرض، حيث من المتوقع تحسين أكثر من 100000 كيلومتر من خطوط الأنابيب تحت الأرض كل عام. وراء فرصة البناء هذه، تتطلب أنفاق المرافق أكثر من مجرد الهندسة المدنية. كما أنها تحتاج إلى مراقبة ذكية، وربط الإنذار، والاتصالات، والبث، والفيديو، ونظم المعلومات الجغرافية، وقدرات القيادة والإرسال لدعم التشغيل الآمن والاستجابة للطوارئ.

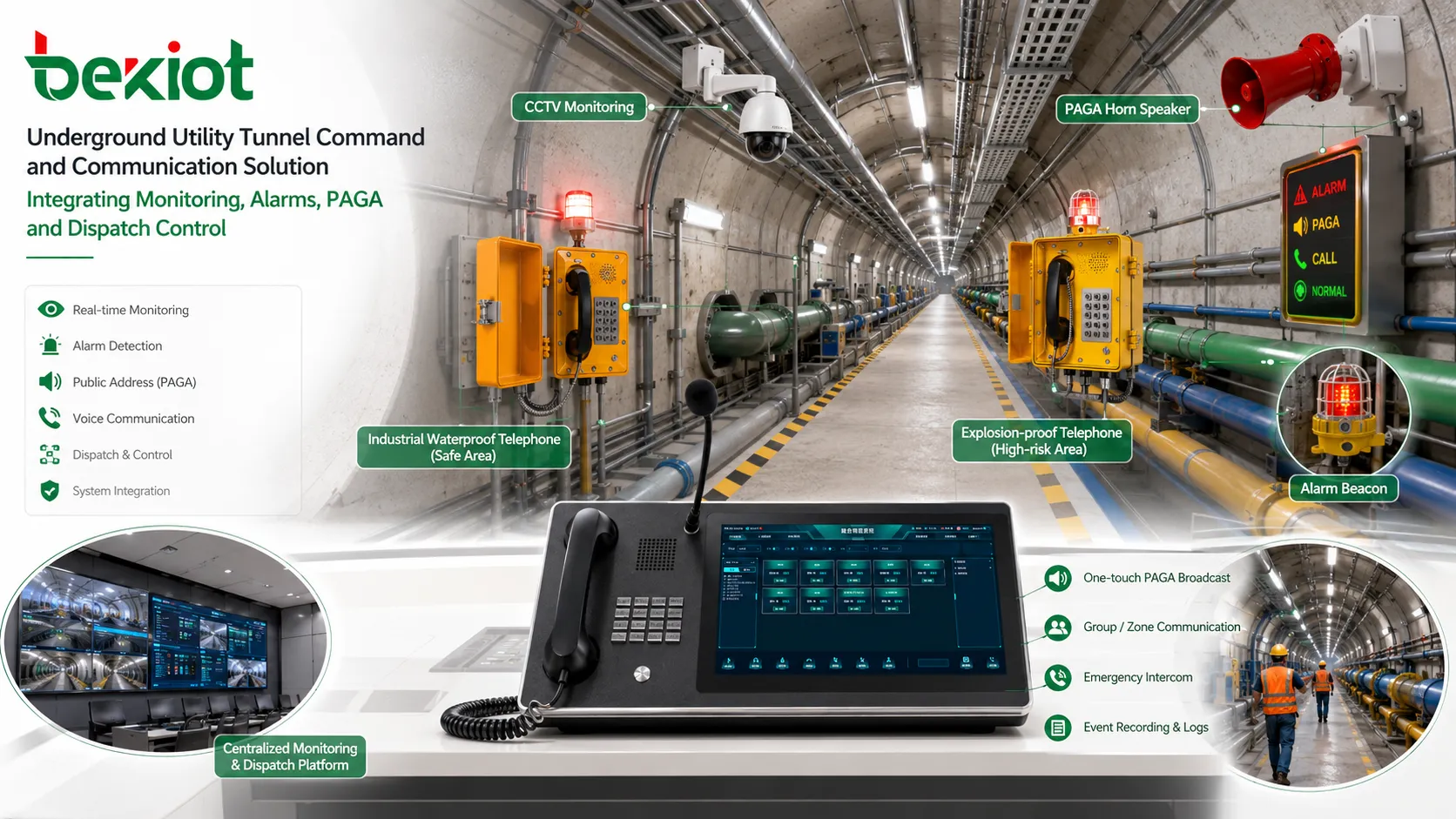

لماذا تحتاج أنفاق المرافق إلى منصة تشغيل متكاملة

نفق المرافق ليس مجرد ممر تحت الأرض لخطوط الأنابيب. إنها بيئة بنية تحتية معقدة حيث قد تتعايش الكهرباء وكابلات الاتصالات وأنابيب المياه وأنظمة الصرف الصحي وخطوط أنابيب الغاز وأنابيب التدفئة ومعدات التهوية ومعدات الإضاءة وأنظمة الحماية من الحرائق ومرافق الصرف الصحي في ممر واحد. هذا يجعل التشغيل والصيانة أكثر كفاءة، ولكنه يرفع أيضًا متطلبات أعلى للتحكم في السلامة.

عند وضع أنواع متعددة من خطوط الأنابيب في نفس المساحة تحت الأرض، قد يؤثر أي شرط غير طبيعي على أكثر من نظام فرعي. قد تخلق درجة الحرارة المرتفعة، والرطوبة الزائدة، وتجمع المياه، والغاز الضار، وتسرب الغاز القابل للاشتعال، وخطر الحريق، وتعطل المعدات، والدخول غير المصرح به، أو انقطاع الاتصال جميعها مخاطر تشغيلية. نظام المراقبة أحادي الوظيفة ليس كافيًا لهذا النوع من البيئة.

يجب أن يدمج حل نفق المرافق العملي المراقبة والإنذار والاتصالات والبث والمراقبة بالفيديو ونظم المعلومات الجغرافية والتحكم في الإرسال في هيكل تشغيلي واحد. الهدف ليس جعل النظام معقدًا، بل جعل البنية التحتية المعقدة تحت الأرض أسهل في المراقبة والإدارة والاستجابة.

أنظمة المعلومات المطلوبة لبناء الممرات الحديثة

تؤكد معايير بناء أنفاق المرافق عادةً ليس فقط على المساحة والهيكل ومقاومة الزلازل والعزل المائي والسلامة الهندسية، ولكن أيضًا على الأنظمة القائمة على المعلومات التي تدعم الإدارة طويلة الأجل. بالنسبة لطبقة المراقبة والإنذار، يجب أن يشمل نفق المرافق مراقبة البيئة والمعدات، والحماية الأمنية، والاتصالات، والإنذار المبكر، ومنصة إدارة موحدة، ونظام المعلومات الجغرافية.

تتطلب أنواع خطوط الأنابيب المختلفة أيضًا آليات إنذار مختلفة. حيث يوجد خطر الحريق، يجب تكوين نظام إنذار حريق تلقائي. حيث قد يوجد غاز أو وسائط قابلة للاشتعال، يجب التخطيط لأنظمة كشف وإنذار الغاز القابل للاشتعال. لا ينبغي لهذه الأنظمة أن تعمل كأجهزة معزولة. يجب أن تبلغ المعلومات إلى المنصة المركزية وتشارك في التحكم في الربط عند وقوع حدث.

يجب أن تجمع المنصة وتعالج المعلومات من أنظمة فرعية متعددة، بما في ذلك التهوية وإمدادات الطاقة والإضاءة والمراقبة والإنذار ومكافحة الحرائق والصرف الصحي والتحكم في الدخول ومعدات الاتصالات. من خلال المراقبة والإدارة الموحدة، يمكن لمركز التشغيل فهم حالة النفق بشكل أفضل وتنسيق الصيانة أو الاستجابة للطوارئ في الوقت المناسب.

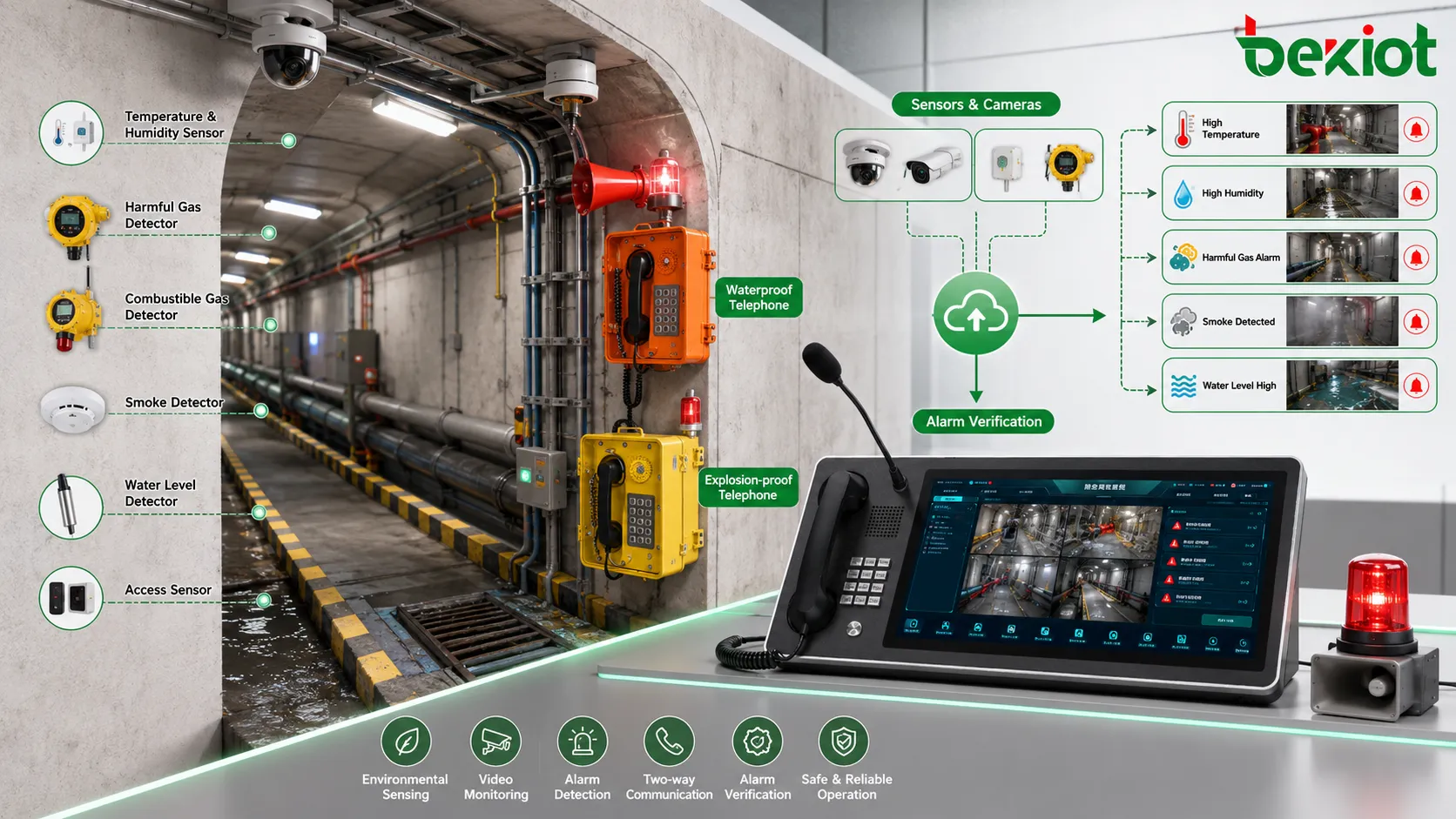

الاستشعار البيئي ورؤية الفيديو

تحتاج أنفاق المرافق تحت الأرض إلى العديد من أنواع أجهزة الاستشعار. تساعد مستشعرات درجة الحرارة والرطوبة المشغلين في تقييم الحالة البيئية الأساسية للممر. تساعد كاشفات الغاز الضار وكاشفات الغاز القابل للاشتعال في تحديد المخاطر التي قد لا تكون مرئية لموظفي الصيانة. يمكن لمستشعرات مستوى المياه وكاشفات الدخان ومستشعرات حالة المعدات ومستشعرات الوصول توفير بيانات تشغيلية إضافية.

يجب أن تعمل أنظمة الاستشعار هذه جنبًا إلى جنب مع المراقبة بالفيديو. يمكن للكاميرات توفير تأكيد بصري عند تشغيل الإنذار، أو عندما يدخل موظفو الصيانة إلى النفق، أو عند الإبلاغ عن سلوك غير طبيعي للمعدات. بدلاً من الاعتماد فقط على نص الإنذار، يمكن للمرسلين استخدام الفيديو المباشر للتحقق من الموقف وتحديد ما إذا كان سيبدأ البث، أو الاتصال بموظفي الصيانة، أو إخطار فرق الطوارئ، أو تنشيط إجراءات الربط.

تعمل المراقبة بالفيديو أيضًا على تحسين إمكانية التتبع. أثناء عمليات التفتيش الروتينية والأحداث غير الطبيعية وصيانة المعدات أو التعامل مع حالات الطوارئ، يمكن للفيديو المسجل مساعدة المديرين في مراجعة العملية وتأكيد المسؤولية وتحسين خطط الاستجابة المستقبلية.

نقاط الاتصال داخل المواقع الحرجة

قدرة الاتصال ضرورية داخل الممرات تحت الأرض. يجب أن يكون عمال الصيانة وفرق التفتيش وموظفو الأمن والمستجيبون للطوارئ قادرين على الاتصال بمركز التحكم عند دخولهم النفق. يجب تجهيز العقد الهامة بمحطات اتصال عبر IP، أو نقات اتصال داخلي للطوارئ، أو محطات صوتية موثوقة أخرى حتى يتمكن الموظفون من الإبلاغ عن المشكلات وتلقي التعليمات.

بالإضافة إلى الاتصال من نقطة إلى نقطة، يجب نشر معدات العنوان العام والبث في أقسام مناسبة من النفق. عند وقوع حالة طوارئ، يمكن لمركز التحكم إرسال رسائل تحذيرية، وتعليمات إخلاء، وتذكيرات صيانة، أو إعلانات سلامة إلى المنطقة المتضررة. هذا مهم بشكل خاص عندما لا يكون العمال بالقرب من محطة هاتف أو عندما يكون مطلوبًا إشعار سريع على مستوى المنطقة.

يساعد الاتصال والبث القائم على IP أيضًا في تقليل تجزئة النظام. يمكن ربط المكالمات الصوتية ونقاط المساعدة في حالات الطوارئ ومناطق البث وربط الإنذار وأوامر الإرسال من خلال المنصة الموحدة، مما يجعل سير عمل الاتصال بالكامل أسهل في التشغيل.

حل النظام ذو الصلة: /paga-systems/paga-solution-for-underground-utility-tunnels

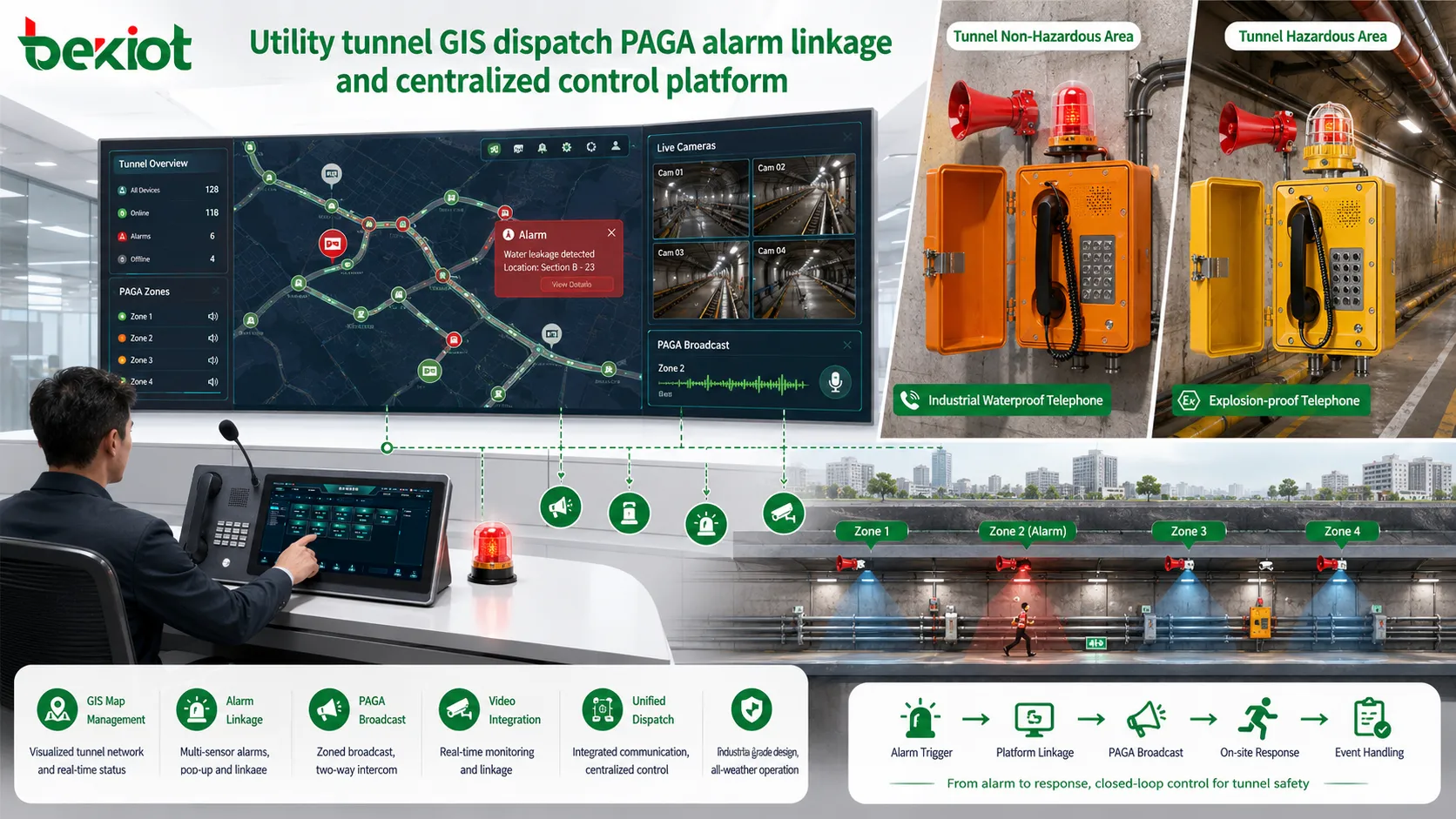

الإرسال المركزي للمراقبة وربط الطوارئ

يجب أن تدعم المنصة الإدارية لنفق المرافق تحت الأرض التكوين الهرمي، والاتصالات البيانات، وجمع المعلومات، والمعالجة المتكاملة. من الناحية العملية، هذا يعني أن المنصة يجب أن تكون قادرة على استقبال البيانات من أنظمة مختلفة، وفهم العلاقة بين الأجهزة والمواقع، وتزويد المشغلين بواجهة قيادة واضحة.

على سبيل المثال، عند تشغيل إنذار الغاز القابل للاشتعال في قسم واحد من النفق، يجب أن تظهر منصة الإرسال موقع الإنذار على الخريطة، وتعرض الكاميرات القريبة، وتُعلم الأفراد المعنيين، وتطلق تحذيرات البث المحلية، وتدعم الاتصال الصوتي مع العمال الميدانيين. إذا كان الحدث خطيرًا، يجب أن تساعد المنصة مركز التحكم في تنسيق فرق الطوارئ وفرق الصيانة والإدارات الخارجية.

هذا هو المكان الذي يوفر فيه نظام القيادة والإرسال قيمة عملية. فهو يربط بوابات الاتصال وأنظمة الفيديو وواجهات إنترنت الأشياء وأجهزة الإنذار ونقاط نهاية البث والمحطات الميدانية. بدلاً من فحص كل نظام فرعي على حدة، يمكن للمشغل إدارة الاتصال والتحذير والتحقق البصري والاستجابة للطوارئ من منصة واحدة.

رسم الخرائط GIS للإدارة القائمة على الموقع

نظام المعلومات الجغرافية ذو قيمة عالية لتشغيل أنفاق المرافق تحت الأرض. نظرًا لأن الأنفاق قد تمتد عبر مسافات طويلة وتحتوي على العديد من المقصورات والأقسام والمداخل وغرف المعدات وخطوط الأنابيب ونقاط التفتيش، يحتاج المشغلون إلى رؤية مكانية واضحة للبنية التحتية.

يمكن لنظم المعلومات الجغرافية عرض مسارات النفق ومواقع الأجهزة ونقاط الإنذار ومواضع الكاميرات ومناطق البث ومداخل الصيانة وتوزيع خطوط الأنابيب. عند وقوع إنذار، يمكن للمنصة تحديد موقع الحدث بسرعة وعرض الموارد ذات الصلة القريبة. هذا يقلل من الوقت اللازم لتحديد المنطقة المتضررة ويحسن دقة القيادة.

تدعم نظم المعلومات الجغرافية أيضًا التشغيل اليومي. يمكن ربط خطط الصيانة وطرق التفتيش وحالة المعدات والأحداث التاريخية بالمواقع الفعلية. هذا يساعد المديرين على الانتقال من مراقبة الجهاز البسيطة إلى إدارة البنية التحتية القائمة على الموقع.

التحكم الموحد في التهوية والطاقة والإضاءة ومكافحة الحرائق والصرف الصحي

تتضمن إدارة أنفاق المرافق العديد من الأنظمة الكهروميكانيكية. تساعد التهوية في الحفاظ على جودة الهواء وإزالة الغازات الضارة. يدعم إمداد الطاقة الاتصالات والإضاءة والمراقبة وأجهزة التحكم. تضمن الإضاءة التفتيش والصيانة الآمنة. تستجيب أنظمة مكافحة الحرائق للدخان أو الحريق أو الحرارة غير الطبيعية. تمنع أنظمة الصرف الصحي تراكم المياه وتقلل من تلف المعدات.

يجب على منصة الإدارة الموحدة مراقبة هذه الأنظمة ودعم التحكم في الربط عند الاقتضاء. على سبيل المثال، قد يتطلب إنذار الغاز ربط التهوية. قد يتطلب إنذار الحريق رسائل إخلاء عبر البث والتحقق بالفيديو. قد يتطلب إنذار مستوى المياه فحص معدات الصرف الصحي والإرسال للصيانة. قد يتطلب عطل الطاقة التحقق من الطاقة الاحتياطية والتنسيق للإصلاح الطارئ.

هذا النوع من الربط هو أحد الأسباب الرئيسية التي تجعل أنفاق المرافق بحاجة إلى حل موجه للقيادة بدلاً من لوحة معلومات المراقبة فقط. يجب أن تساعد المنصة المشغلين على اتخاذ إجراءات منسقة، وليس فقط عرض إنذارات معزولة.

كيف يدعم الحل التشغيل اليومي

أثناء التشغيل العادي، يساعد النظام فريق الإدارة في مراقبة ظروف النفق، والتحقق من حالة المعدات، والإشراف على دخول الأفراد، وجدولة الصيانة، ومراجعة البيانات التاريخية. يمكن للمشغلين رؤية المؤشرات البيئية وحالة الاتصال وتدفقات الكاميرا وسجلات الإنذار وظروف المعدات من خلال المنصة الموحدة.

عندما يدخل عمال الصيانة إلى النفق، توفر محطات الاتصال ومناطق البث بيئة عمل أكثر أمانًا. إذا اكتشف العمال ظروفًا غير طبيعية، يمكنهم الاتصال بمركز التحكم على الفور. إذا احتاج مركز التحكم إلى إصدار تعليمات، فيمكنه استخدام المكالمات الصوتية أو الاتصال الجماعي أو البث المنطقي وفقًا للحالة.

التشغيل اليومي هو أيضًا عملية منع المخاطر. من خلال الجمع المستمر بين بيانات الاستشعار ومعلومات الفيديو وحالة المعدات، تساعد المنصة المديرين على تحديد المشكلات المحتملة قبل أن تتحول إلى حوادث أكبر.

كيف يستجيب الحل أثناء حالات الطوارئ

في حالة الطوارئ، السرعة والوضوح أمران حاسمان. يجب على النظام اكتشاف الأحداث غير الطبيعية، وتحديد موقع الحادث، وإخطار الأفراد، وعرض الفيديو، وتنشيط البث، ودعم اتصالات القيادة في أسرع وقت ممكن. هذا يقلل من التأخير بين توليد الإنذار وإجراء الاستجابة.

بالنسبة للحريق، أو تسرب الغاز، أو الغاز الضار، أو تراكم المياه، أو الدخول غير المصرح به، أو تعطل المعدات، يجب أن توفر المنصة سير عمل كامل للحدث. يحتاج المشغل إلى معرفة ما حدث، وأين حدث، والأجهزة القريبة، والفرق التي يجب الاتصال بها، وإجراءات الربط التي يمكن بدؤها.

البث في حالات الطوارئ والاتصال الصوتي مهمان بشكل خاص. قد يحتاج الأشخاص داخل النفق إلى تعليمات إخلاء فورية. قد تحتاج فرق الصيانة إلى إرشادات فنية. قد تحتاج أقسام الإنقاذ الخارجية إلى معلومات منسقة. يجب أن تدعم منصة الإرسال مهام الاتصال هذه دون إجبار المشغلين على التبديل بين عدة أنظمة مستقلة.

قيمة النشر لمشاريع البنية التحتية الحضرية

تحسين السلامة للعمليات تحت الأرض

من خلال الجمع بين أجهزة الاستشعار والإنذارات والفيديو والاتصالات والبث، يمنح الحل المشغلين رؤية أفضل للظروف تحت الأرض. هذا يساعد في تقليل النقاط العمياء ويدعم الاستجابة بشكل أسرع عند ظهور المخاطر.

لا تتحقق السلامة بجهاز واحد فقط. إنها تعتمد على القدرة على الكشف والتحقق والإخطار والتواصل والتنسيق من خلال نظام كامل.

صيانة وإدارة أكثر كفاءة

تساعد المراقبة المركزية والإدارة القائمة على نظم المعلومات الجغرافية فرق الصيانة على فهم مكان وجود المعدات، وأي قسم يحتاج إلى التفتيش، وأي إنذار يتطلب إجراءً. هذا يحسن كفاءة الصيانة اليومية ويقلل من الفحص اليدوي غير الضروري.

عندما يتم جمع المعلومات ومعالجتها من خلال منصة واحدة، يمكن لمركز العمليات اتخاذ قرارات أفضل وصيانة النفق بشكل أكثر منهجية.

قابلية توسع أفضل على المدى الطويل

تم بناء أنفاق المرافق من أجل التنمية الحضرية المستقبلية. مع إضافة خطوط الأنابيب والأجهزة والكاميرات وأجهزة الاستشعار ونقاط الاتصال الجديدة، يجب أن تدعم المنصة التوسع دون تغيير الهندسة المعمارية بأكملها.

يسمح حل القيادة والاتصالات القابل للتوسع للمدن بتوسيع وظائف المراقبة والبث وربط الإنذار والإرسال تدريجيًا مع نمو شبكة الأنفاق.

مسار التنفيذ الموصى به

تحديد أقسام النفق وطبقات الأجهزة

يجب على فريق المشروع أولاً رسم خريطة لأقسام النفق والمقصورات والمداخل وغرف المعدات وأنواع خطوط الأنابيب ونقاط الخطر الرئيسية. بناءً على هذا الهيكل، يمكن وضع أجهزة الاستشعار والكاميرات ومحطات الاتصال ومكبرات الصوت البث وأجهزة الإنذار بشكل أكثر منطقية.

هذا يتجنب النشر العشوائي للأجهزة ويضمن أن تغطي المراقبة والاتصالات والإخطار في حالات الطوارئ المناطق الأكثر أهمية.

بناء منصة الإدارة والإرسال الموحدة

يجب أن تجمع المنصة المعلومات من مراقبة البيئة ومراقبة المعدات وأنظمة الأمن وأنظمة الاتصالات وأنظمة الإنذار ونظم المعلومات الجغرافية والمراقبة بالفيديو والحماية من الحرائق والصرف الصحي والتهوية والإضاءة وأنظمة إمداد الطاقة.

الأهم من ذلك، يجب أن تدعم منطق الربط. عند وقوع إنذار، يجب أن تساعد المنصة المشغلين على ربط نقطة الإنذار بالفيديو القريب ومناطق البث ومحطات الاتصال وفرق الصيانة وإجراءات الاستجابة للطوارئ.

اختبار سير عمل الطوارئ قبل التسليم

قبل تسليم النظام، يجب اختبار سير عمل الطوارئ في سيناريوهات واقعية. قد تشمل هذه إنذارات كشف الغاز، وإنذارات الحريق، وإنذارات تراكم المياه، واختبارات الاتصال، واختبارات البث، وربط الفيديو، وتحديد موقع GIS، والاتصالات الخاصة بالصيانة.

يجب أن يؤكد الاختبار ليس فقط أن الأجهزة تعمل، ولكن أيضًا أن المشغلين يمكنهم إكمال عملية الاستجابة بكفاءة من واجهة المنصة.

الأسئلة الشائعة

لماذا تحتاج أنفاق المرافق إلى كل من الاتصال الداخلي والبث؟

يدعم الاتصال الداخلي التواصل المباشر بين العمال ومركز التحكم، بينما يوفر البث إخطارًا على مستوى المنطقة. في حالات الطوارئ، كلتا الوظيفتين مفيدتان لأن بعض الأفراد قد يحتاجون إلى اتصال ثنائي الاتجاه بينما يحتاج آخرون إلى تعليمات فورية.

هل يجب أن يكون لكل قسم من النفق نفس تكوين الجهاز؟

ليس بالضرورة. يجب أن يعتمد تكوين الجهاز على نوع خط الأنابيب، ومستوى المخاطر، وطول النفق، وتكرار دخول الأفراد، وحالة التهوية، ومتطلبات الاستجابة للطوارئ. قد تتطلب الأقسام عالية الخطورة تغطية أكثر كثافة بالاستشعار والفيديو والبث.

كيف تعمل نظم المعلومات الجغرافية على تحسين التعامل مع الطوارئ؟

تساعد نظم المعلومات الجغرافية المشغلين في تحديد موقع الإنذارات والكاميرات القريبة والمداخل ومناطق البث وموارد الصيانة على الخريطة. هذا يقلل من تأخير الاستجابة ويجعل قرارات القيادة أكثر دقة.

هل يمكن دمج أنظمة المراقبة الحالية في المنصة؟

نعم. يمكن للعديد من المشاريع دمج الكاميرات وأجهزة الاستشعار وأجهزة الإنذار وأنظمة التحكم الحالية من خلال بوابات أو بروتوكولات قياسية أو واجهات المنصة. تعتمد طريقة التكامل على هندسة النظام الحالية.

ما الذي يجب مراعاته للتشغيل على المدى الطويل؟

يجب أن يأخذ التشغيل طويل الأجل في الاعتبار صيانة الجهاز، ومراجعة سجل الإنذار، واختبار الاتصالات، والطاقة الاحتياطية، وتوسعة المنصة، والأمن السيبراني، وتدريب الأفراد، وقطع الغيار، والتدريبات الدورية على الطوارئ.
