يمكن لنظامي PAGA تقديم وظائف نداء وإنذار عام متطابقة تقريبًا مع استخدام بنى فيزيائية مختلفة جدًا.

في مشروع ما، قد يتم تركيب وحدات التحكم والمضخمات ومعدات الواجهة جميعها في غرفة اتصالات مركزية. وفي مشروع آخر، يبقى التحكم مركزيًا ولكن يتم توزيع التضخيم عبر عدة مناطق تشغيلية أو مباني أو محطات بعيدة.

يؤثر الاختيار على أكثر من مجرد موقع المعدات. فهو يؤثر على طول كابلات السماعات، والاعتماد على الشبكة، وعزل الأعطال، ومتطلبات غرف المعدات، وسهولة الصيانة، والتوسع المستقبلي.

بالنسبة لمنشأة مدمجة، قد يكون التضخيم المركزي هو الحل الأبسط. ومع ازدياد حجم الموقع أو تباعد مواقعه جغرافيًا، غالبًا ما يصبح التصميم الموزع أو الهجين أكثر عملية.

أنظمة PAGAحل ذو صلة:

1. ماذا تحدد هندسة أنظمة PAGA؟

تحدد هندسة أنظمة PAGA كيفية ترتيب التحكم وتوجيه الصوت والتضخيم ودوائر السماعات الميدانية في جميع أنحاء المنشأة.

يمكن تمثيل مسار الصوت المبسط على النحو التالي:

مصدر النداء أو الإنذار ← وحدة تحكم PAGA ← توجيه الصوت ← مضخم ← دائرة السماعات ← مكبرات الصوت

السؤال الهندسي الرئيسي هو أين يجب أن توجد هذه الوظائف.

يحتفظ التصميم المركزي بمعظم المعدات النشطة في موقع واحد ويوزع الصوت المضخم إلى الميدان. ينقل التصميم الموزع وظائف مختارة، خاصة التضخيم، إلى المناطق التي تخدمها. يجمع التصميم الهجين بين كلا النهجين.

يعتمد الاختيار الصحيح عادةً على التخطيط الفيزيائي للموقع وليس على عدد وظائف PAGA المطلوبة.

قد يحتوي مبنى إنتاج واحد على مسارات كابلات قصيرة نسبيًا وعدد قليل فقط من مناطق النداء. قد تحتوي مصفاة أو منجم أو منشأة نقل أو مشروع طاقة كبير على مناطق اتصالات تفصل بينها مئات أو حتى آلاف الأمتار.

قد يؤدي استخدام نفس الترتيب الفيزيائي لكلا النوعين من المنشآت إلى كابلات غير ضرورية، أو توسع صعب، أو اعتماد مفرط على موقع معدات واحد.

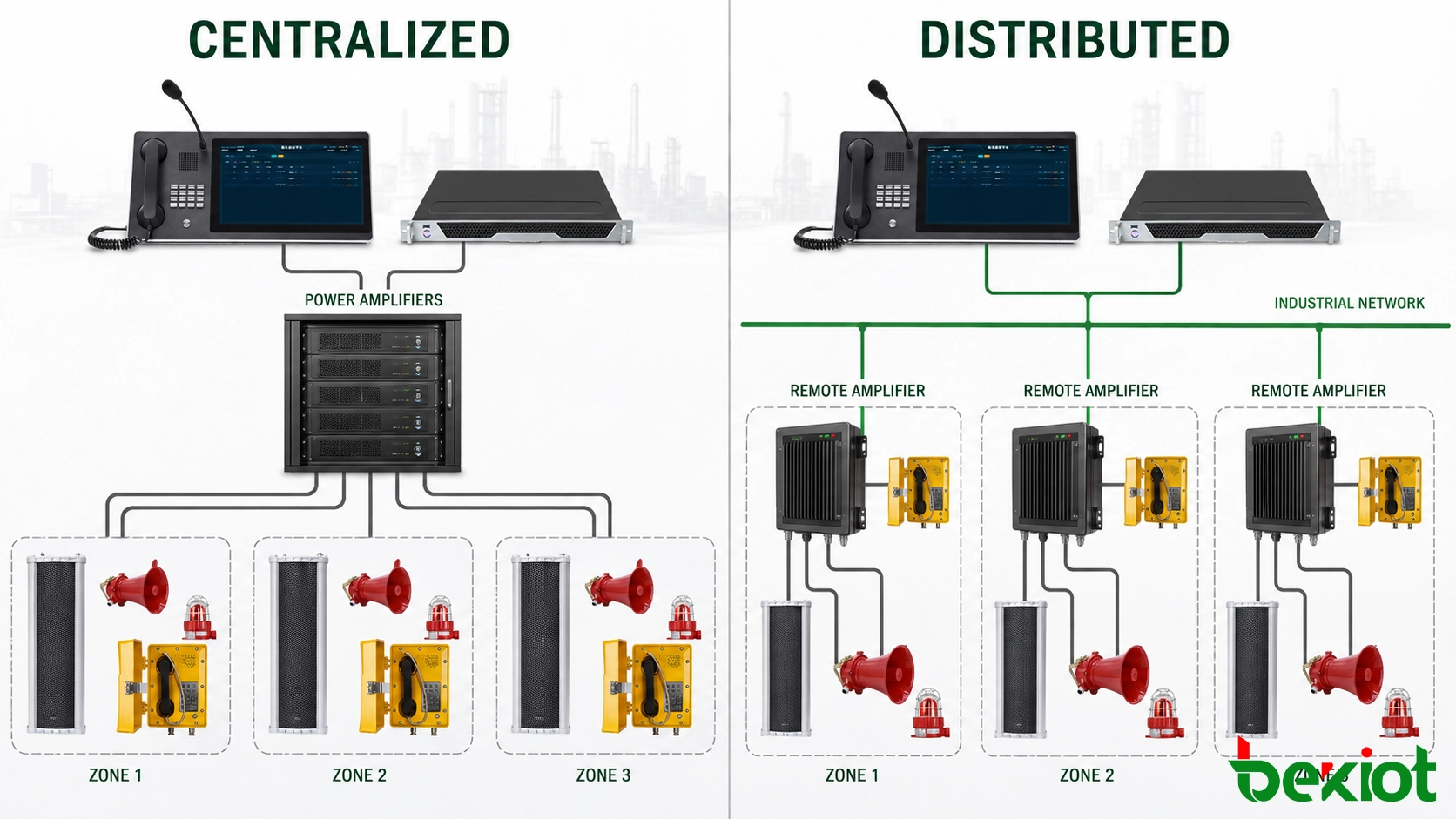

2. كيف تعمل هندسة PAGA المركزية؟

في نظام PAGA المركزي، يتم تثبيت وحدة التحكم الرئيسية ومعدات معالجة الصوت والواجهات ومضخمات القدرة عادةً معًا في غرفة معدات مركزية.

ثم تمتد دوائر السماعات من حوامل المضخمات المركزية إلى مكبرات الصوت في جميع أنحاء المنشأة.

الهيكل الأساسي هو:

معدات التحكم المركزية ← حوامل المضخمات المركزية ← دوائر السماعات الميدانية ← مكبرات الصوت

المعدات المركزية تبسط الصيانة

واحدة من المزايا الرئيسية هي تركيز معظم المعدات النشطة في موقع واحد محمي.

يمكن للفنيين فحص وحدات التحكم والمضخمات ومصادر الطاقة ووحدات الواجهة دون التنقل بين عدة خزانات بعيدة. كما يمكن أن يكون استبدال المعدات والصيانة الدورية أسهل لأن الأجهزة الرئيسية مثبتة في نفس الغرفة.

بالنسبة للمواقع المدمجة نسبيًا، يمكن أن يكون هذا الترتيب عمليًا واقتصاديًا في نفس الوقت.

غالبًا ما تكون الهندسة المركزية مناسبة عندما:

• تشغل المنشأة مساحة مدمجة نسبيًا

• تظل مسافات كابلات السماعات قابلة للإدارة

• يكون عدد المناطق البعيدة محدودًا

• تتوفر غرفة اتصالات آمنة

• يمكن الوصول إلى معظم المناطق عبر مسارات كابلات عملية

مسارات الكابلات الطويلة هي القيد الرئيسي

تصبح العيوب أكثر وضوحًا مع توسع المنشأة.

إذا كانت منطقة بعيدة تتطلب عدة دوائر سماعات، فقد يحتاج كل دائرة إلى السفر من تلك المنطقة عائدة إلى غرفة المضخمات المركزية. وهذا يمكن أن يزيد من كمية الكابلات المثبتة في الخنادق وصواني الكابلات ومسارات التوزيع.

يمكن أن يصبح التوسع أيضًا أقل ملاءمة. قد تتطلب إضافة منطقة نداء جديدة على حافة المنشأة مسار كابل طويل آخر حتى عند وجود بنية تحتية للاتصالات قريبة بالفعل.

يعني التمركز أيضًا أن كمية كبيرة نسبيًا من المعدات قد تعتمد على نفس الغرفة أو الحامل أو البنية التحتية الداعمة.

هذا لا يجعل نظام PAGA المركزي غير موثوق تلقائيًا. ولكنه يعني أنه يجب تقييم تأثير فشل المعدات المركزية ومصادر الطاقة ومسارات الكابلات المشتركة بعناية.

3. كيف تعمل هندسة PAGA الموزعة؟

تفصل هندسة PAGA الموزعة بين التحكم العام في النظام والتضخيم على المستوى الميداني.

قد تبقى وحدة التحكم الرئيسية PAGA في غرفة التحكم المركزية، بينما يتم تثبيت حوامل المضخمات البعيدة أو عقد الصوت بالقرب من المناطق التي تخدمها.

يصبح الهيكل الأساسي:

وحدة تحكم PAGA المركزية ← شبكة اتصالات الموقع ← العقدة البعيدة ← مضخم محلي ← دوائر سماعات محلية

بدلاً من حمل كل دائرة سماعات مضخمة لمسافة طويلة، يمكن للسائل الصوتي ومعلومات التحكم السفر عبر شبكة اتصالات الموقع قبل أن يتم تضخيمها بالقرب من المنطقة الوجهة.

يمكن للتضخيم البعيد تقصير مسارات كابلات السماعات

تأمل مزرعة خزانات أو منطقة تحميل بعيدة عن مبنى التحكم الرئيسي.

مع التضخيم المركزي، قد تحتاج عدة دوائر سماعات إلى السير طوال الطريق عائدة إلى غرفة المعدات الرئيسية.

مع التصميم الموزع، يمكن تثبيت عقدة مضخم أقرب إلى تلك المنطقة. يتم التعامل مع الاتصال طويل المدى عبر شبكة الاتصالات، بينما تقوم دوائر السماعات المحلية القصيرة بتوصيل المضخم البعيد بمكبرات الصوت القريبة.

يمكن أن يقلل ذلك من تركيز كابلات السماعات الطويلة ويجعل التوزيع الفيزيائي للنظام أسهل في الإدارة.

يمكن أن تتبع المناطق الفيزيائية التخطيط الفعلي للموقع

تعتبر الهندسة الموزعة مفيدة بشكل خاص عندما يحتوي المرفق على مناطق تشغيلية منفصلة بوضوح.

على سبيل المثال:

• منطقة الإنتاج الرئيسية

• مزرعة الخزانات

• محطة المرافق

• منطقة المستودعات

• مبنى الإدارة

• محطة التحميل البعيدة

بدلاً من إعادة كل دائرة سماعات إلى موقع واحد، يمكن أن يكون للمناطق المختارة موارد التضخيم الخاصة بها مع بقائها تحت نفس نظام التحكم PAGA.

يمكن أن يحسن ذلك أيضًا عزل الأعطال. فالعطل الذي يؤثر على عقدة مضخم بعيدة واحدة لا يعني بالضرورة انقطاع مناطق النداء غير المرتبطة في مكان آخر من الموقع.

تصبح شبكة الاتصالات جزءًا من تصميم PAGA

لا يزال يتعين على المعدات الموزعة العمل كنظام واحد منسق.

يجب أن تظل أذونات النداء وأولويات الإنذار واختيار المناطق والرسائل المسجلة وحالة النظام متسقة عبر جميع العقد.

لهذا السبب، تصبح الشبكة التي تربط معدات PAGA المركزية والبعيدة جزءًا من تصميم التوفر العام.

يجب لذلك النظر في طوبولوجيا الشبكة وموضع المحولات ومسارات الاتصال وتوافر الطاقة جنبًا إلى جنب مع معدات PAGA نفسها.

يمكن للهندسة الموزعة أن تقلل من كابلات الميدان الطويلة، ولكن لا ينبغي لها ببساطة أن تنقل كل اعتماد النظام من كابلات السماعات إلى مسار شبكة واحد غير محمي.

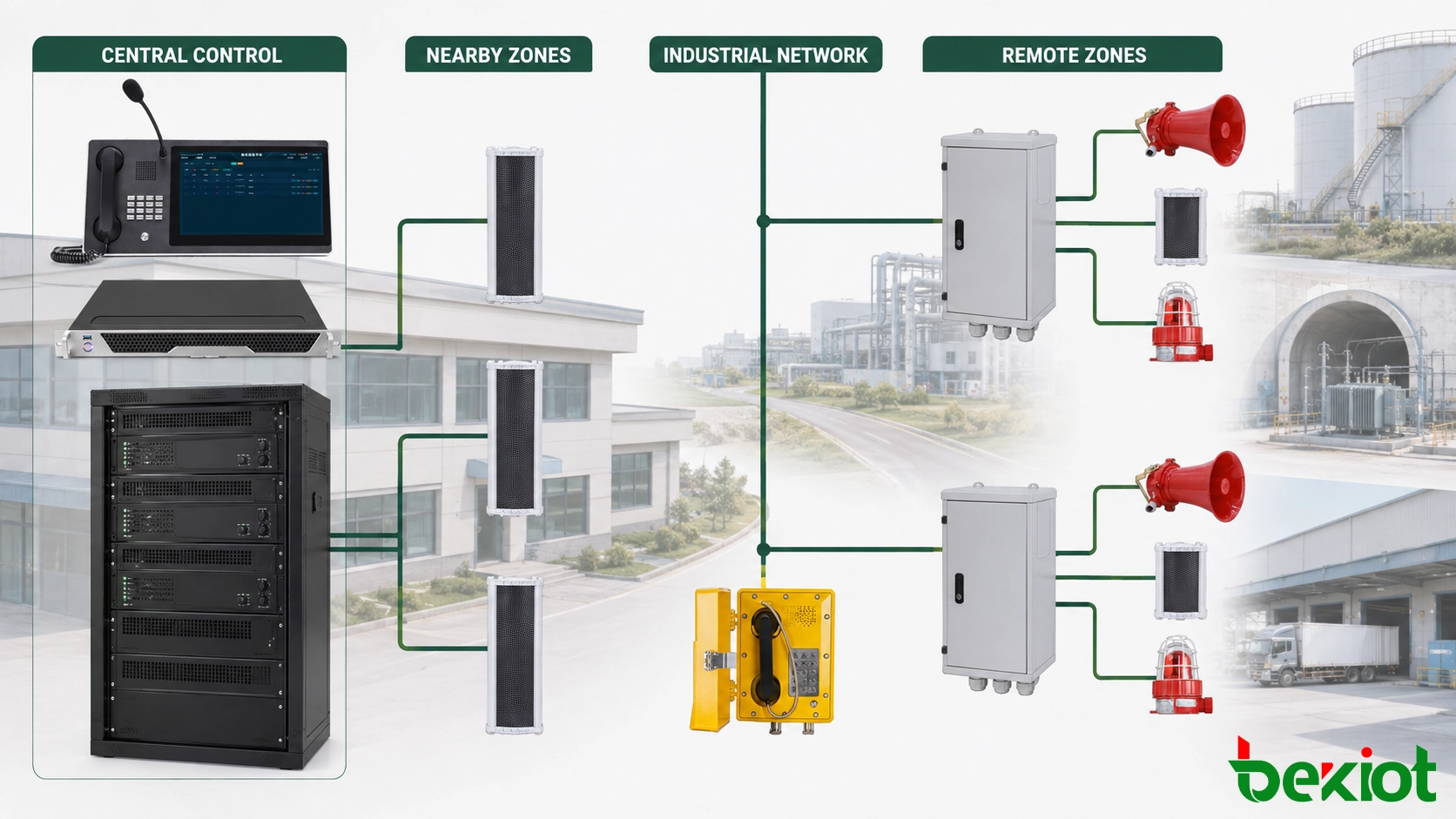

4. متى تكون هندسة PAGA الهجينة أكثر منطقية؟

لا تتناسب العديد من المنشآت الصناعية بشكل دقيق مع نموذج مركزي بحت أو موزع بحت.

تسمح الهندسة الهجينة للنظام باستخدام معدات مركزية حيث تكون مسافات الكابلات قصيرة مع تركيب عقد مضخم بعيدة للمناطق البعيدة.

على سبيل المثال، قد تحتوي غرفة التحكم الرئيسية على وحدة تحكم PAGA ووحدات تحكم المشغل وواجهات النظام ومضخمات تخدم المباني القريبة.

يمكن للوحدات العملية البعيدة والأنفاق والمحطات الفرعية أو مناطق التحميل استخدام عقد مضخم متصلة بالشبكة.

تصبح الهندسة:

تحكم PAGA مركزي ← تضخيم مركزي للمناطق القريبة + تضخيم بعيد للمناطق البعيدة

يسمح هذا الترتيب بأن يتبع موقع المعدات الجغرافيا الفعلية للمنشأة.

المنشآت الصناعية المدمجة

حيث تكون المباني والمناطق الخارجية قريبة من غرفة المعدات الرئيسية، قد يظل التضخيم المركزي النهج الأكثر مباشرة.

الأنفاق الطويلة والمواقع الخطية

بالنسبة للأنفاق والسكك الحديدية والبيئات الخطية الطويلة الأخرى، فإن توزيع التضخيم في مواقع مختارة يمكن أن يتجنب إعادة أعداد كبيرة من دوائر السماعات إلى نقطة مركزية واحدة.

منشآت العمليات الكبيرة

قد تستخدم مصفاة أو منشأة صناعية كبيرة التضخيم المركزي لمبنى التحكم الرئيسي والمناطق التشغيلية القريبة مع تركيب عقد بعيدة لمزارع الخزانات أو المرافق أو المناطق البعيدة الأخرى.

في هذه المشاريع، غالبًا ما تصبح المسافة الفيزيائية عاملاً تصميمياً أكثر فائدة من مجرد حساب عدد مناطق النداء.

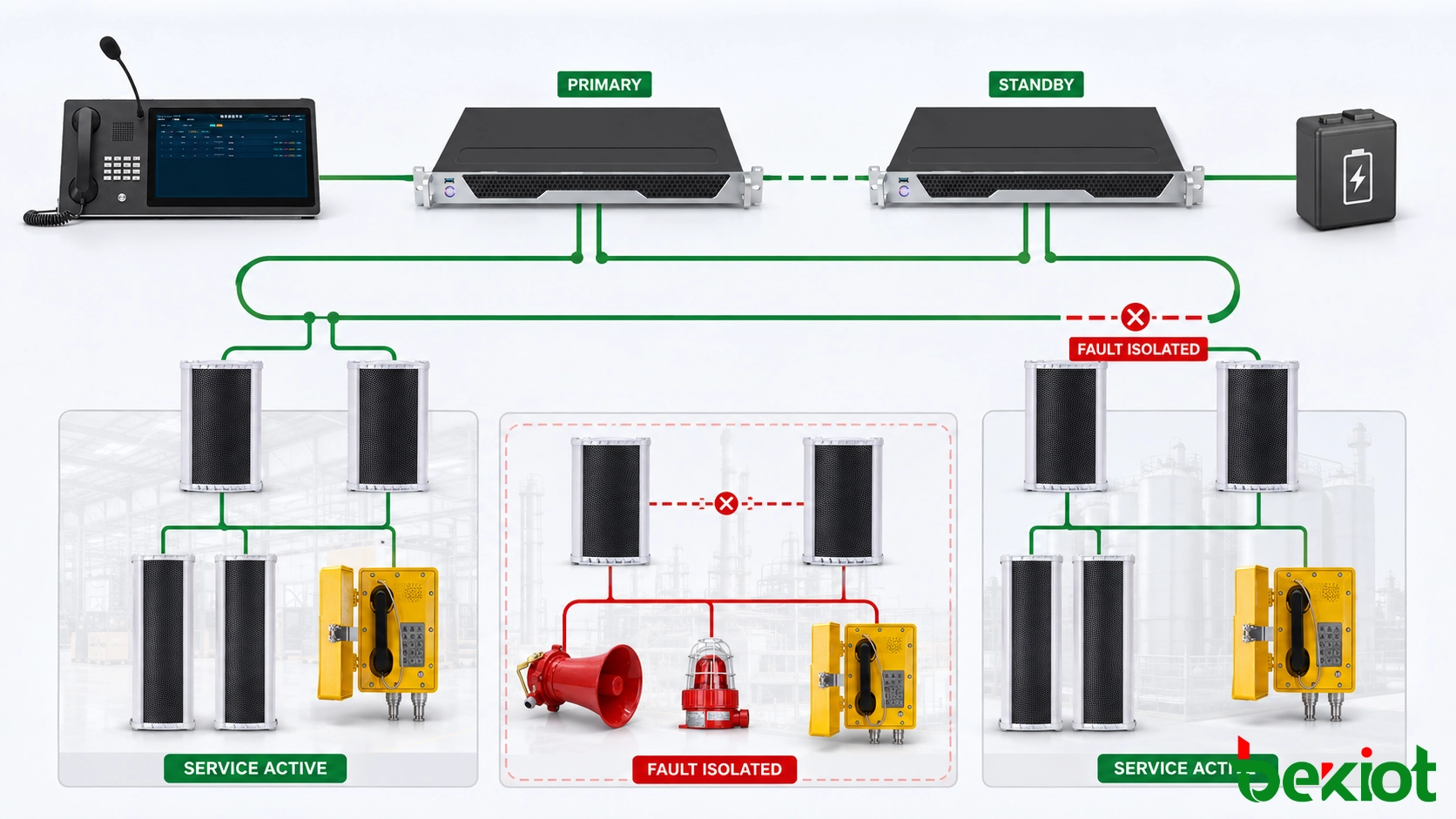

5. كيف تؤثر الهندسة على التكرار وعزل الأعطال في PAGA؟

لا ينبغي النظر إلى تكرار PAGA بشكل منفصل عن هندسة النظام.

قبل تحديد مكان الحاجة إلى معدات احتياطية، يجب على المشروع أولاً تحديد ما يمكن أن يتعطل وما هو مقدار المنشأة التي ستتأثر.

فشل وحدة التحكم

إذا أصبحت وحدة التحكم غير متاحة، يجب أن يحدد التصميم وظائف النداء والإنذار التي يجب أن تستمر وما إذا كان مسار تحكم آخر يتولى المهمة.

فشل المضخم

يجب تقييم فشل المضخم وفقًا لمناطق الاتصال التي يخدمها. حيث يتطلب المشروع، يمكن توفير تضخيم احتياطي أو مسارات صوتية بديلة لتقليل انقطاع الخدمة.

فشل الشبكة

تصبح مرونة الشبكة مهمة بشكل خاص عندما تعتمد عقد PAGA البعيدة على اتصال IP أو Ethernet.

إذا كانت عدة مناطق بعيدة تشترك في مسار اتصال واحد، فقد يؤثر فشل شبكة واحد على مناطق متعددة. قد تكون هناك حاجة إلى مسارات بديلة أو تكرار شبكة مناسب حسب هدف التوفر في المشروع.

فشل العقدة البعيدة

يمكن للهندسة الموزعة أن تساعد في تقليل الأثر الفيزيائي لبعض الأعطال لأن المناطق المختلفة تستخدم معدات منفصلة.

ومع ذلك، تعتمد هذه الفائدة على كيفية ترتيب العقد البعيدة. لا ينبغي أن تصبح عقدة بعيدة واحدة اعتمادًا مشتركًا لعدة مناطق غير مرتبطة دون داع.

فشل الطاقة

تحتاج مواقع المضخمات البعيدة أيضًا إلى استراتيجية طاقة مناسبة.

لا فائدة كبيرة من نقل التضخيم إلى الميدان إذا فقدت الخزانة البعيدة الطاقة خلال الحدث الذي يكون فيه النداء في أشد الحاجة. يجب لذلك النظر في متطلبات الطاقة الاحتياطية لكل من المعدات المركزية والبعيدة.

فشل دائرة السماعات

يجب أن تتبع مراقبة خطوط السماعات الهندسة الفيزيائية أيضًا.

في حالة حدوث دائرة مفتوحة أو دائرة قصر أو عطل ميداني آخر، يجب أن يكون موظفو الصيانة قادرين على تحديد المنطقة الفيزيائية أو دائرة السماعات المتأثرة دون البحث في جزء كبير غير ضروري من النظام.

لهذا السبب، فإن سؤال التكرار الأكثر فائدة ليس ببساطة:

"هل يحتوي نظام PAGA على معدات احتياطية؟"

السؤال الهندسي الأفضل هو:

"إذا تعطلت وحدة التحكم هذه، أو المضخم، أو وصلة الشبكة، أو مصدر الطاقة، أو دائرة السماعات، أي مناطق النداء تظل متاحة؟"

يربط هذا التكرار مباشرة بالتأثير التشغيلي الحقيقي للفشل.

للتخطيط الأوسع للمشروع الذي يغطي السعة والواجهات والمتطلبات البيئية ومواصفات النظام، راجع كيفية اختيار نظام PAGA.

6. أسئلة شائعة حول هندسة أنظمة PAGA

هل الهندسة المركزية أم الموزعة أفضل لنظام PAGA؟

لا توجد هندسة أفضل عالميًا. غالبًا ما تكون الأنظمة المركزية عملية للمنشآت المدمجة ذات مسافات الكابلات القابلة للإدارة. تصبح الأنظمة الموزعة أكثر جاذبية عندما تكون المباني أو المناطق التشغيلية أو مناطق الاتصال متباعدة على نطاق واسع. غالبًا ما تستخدم المشاريع الكبيرة مزيجًا من الاثنين.

متى يجب التفكير في مضخمات PAGA البعيدة؟

يستحق التضخيم البعيد التفكير فيه عندما توجد أعداد كبيرة من مكبرات الصوت بعيدًا عن غرفة المعدات الرئيسية. يمكن أن يؤدي تركيب مضخمات أقرب إلى هذه المناطق إلى تقليل مسارات كابلات السماعات الطويلة وتبسيط التوزيع الميداني المحلي.

هل يمكن لنظام PAGA واحد استخدام مضخمات مركزية وبعيدة معًا؟

نعم. هذا نهج هجين شائع. يمكن لمناطق النداء القريبة استخدام مضخمات في غرفة المعدات الرئيسية، بينما تستخدم المناطق البعيدة مضخمات بعيدة متصلة بالشبكة. يبقى كلاهما تحت نفس نظام التحكم ومنطق أولوية الإنذار.

هل يحتاج نظام PAGA الموزع إلى شبكة IP؟

تستخدم العديد من أنظمة PAGA الموزعة الحديثة اتصال IP أو Ethernet بين المعدات المركزية والبعيدة. تعتمد طريقة النقل الدقيقة على المنصة، ولكن يجب التعامل مع الشبكة كجزء من تصميم توفر النظام وليس كطبقة بنية تحتية غير مرتبطة.

هل توفر الهندسة الموزعة التكرار تلقائيًا؟

لا. التوزيع والتكرار يعالجان قضايا تصميمية مختلفة. يمكن للمعدات الموزعة أن تقلل من التركيز الفيزيائي وتساعد في عزل بعض الأعطال، لكن وحدات التحكم والشبكات والمضخمات ومصادر الطاقة والدوائر الميدانية لا تزال بحاجة إلى استراتيجية تكرار مناسبة.

الهندسة الأكثر ملاءمة لنظام PAGA هي التي تتبع الموقع الفيزيائي بدلاً من إجبار كل منطقة نداء على العودة إلى غرفة معدات واحدة.

بالنسبة لمنشأة مدمجة، قد يوفر التضخيم المركزي أبسط تركيب. بالنسبة لموقع متفرق جغرافيًا، يمكن للعقد البعيدة أن تقلل من تركيز الكابلات وتخلق حدود أعطال فيزيائية أوضح. حيثما يوجد كلا الشرطين في نفس المشروع، غالبًا ما تكون الهندسة الهجينة هي الحل العملي الأكثر.

قبل الانتهاء من الهندسة، يجب أن يوضح التصميم ثلاث نقاط: أين توجد موارد الاتصال الرئيسية، وماذا يحدث عند تعطل كل جزء حيوي، ومدى سهولة إضافة مناطق نداء جديدة في المستقبل.
