غالبًا ما تُبنى شبكات الراديو في أوقات مختلفة ولأطقم تشغيلية مختلفة. قد يستخدم فريق الأمن أجهزة راديو UHF تقليدية، وقد يعمل فريق الصيانة على شبكة DMR، وقد يعتمد العاملون الميدانيون على خدمة الدفع للتحدث عبر الشبكة العامة، بينما تعمل غرفة التحكم عبر هواتف SIP وبرامج التوزيع. على الرغم من أن كل نظام يعمل بشكل مستقل، إلا أنه لا يمكن للمستخدمين التواصل عبرهم بدون طبقة تكامل.

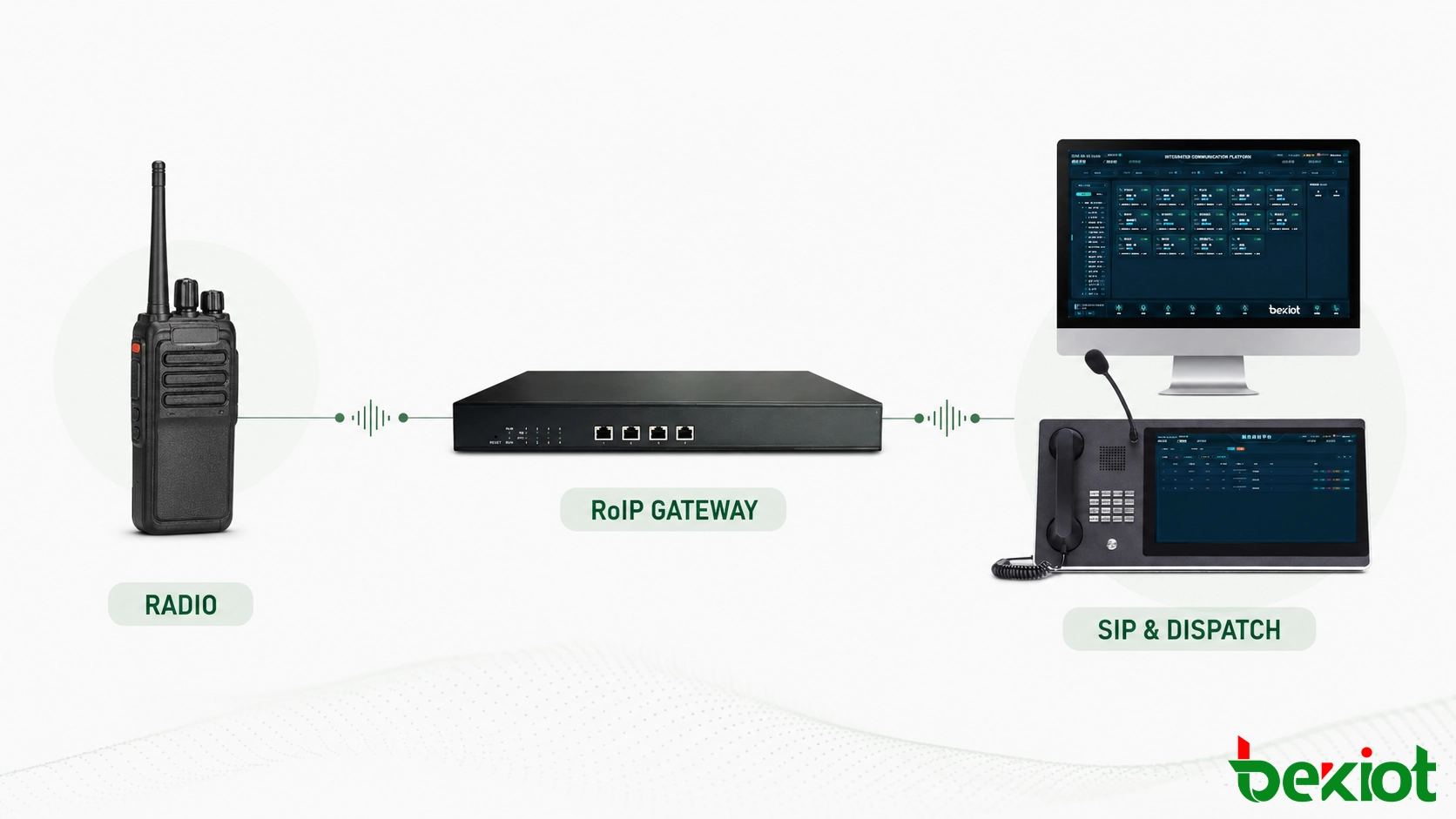

توفر بوابة الراديو عبر IP (RoIP) هذا الاتصال. فهي تربط جهاز راديو أو محطة أساسية بشبكة IP، وتحول صوت الراديو والتحكم في الدفع للتحدث إلى اتصال قائم على الشبكة، وتجعل قناة الراديو متاحة لخوادم SIP ولوحات التحكم وأنظمة التسجيل والمشغلين عن بعد. يعمل هذا النهج على إطالة العمر الافتراضي للبنية التحتية للراديو الحالية دون الحاجة إلى استبدال كل شبكة راديو.

لا تحل البوابة محل شبكة الترددات اللاسلكية نفسها. تظل الترددات والمكررات والهوائيات والتغطية الراديوية تحت سيطرة البنية التحتية للراديو الحالية. يعمل RoIP على توسيع الوصول إلى هذه الموارد وتوفير مسار اتصال مشترك للأنظمة التي صُممت في الأصل للعمل بشكل منفصل.

لماذا تحتاج شبكات الراديو إلى طبقة تكامل

صُممت أنظمة الراديو بترددات وهياكل قنوات وطرق إشارات وبروتوكولات بائعين مختلفة. لا يمكن لجهاز راديو تناظري تقليدي التواصل مباشرة مع شبكة DMR أو PDT أو TETRA. يصبح الفرق أكبر عندما يجب على نظام راديو خاص تبادل الصوت مع هاتف SIP أو منصة دفع للتحدث خلوية.

قد يكون تطوير واجهة أصلية لكل بروتوكول راديو مكلفًا وصعب الصيانة. قد يتطلب الوصول إلى إشارات مملوكة ومجموعات تطوير برمجيات ومعرفة تفصيلية بشبكة الراديو. يمكن أن تؤثر التغييرات على منصة الراديو أيضًا على التكامل.

تتبع بوابة RoIP نهجًا أكثر عملية. فهي تتصل بجهاز راديو متوافق، أو وحدة متنقلة، أو محطة أساسية وتستخدم هذا الراديو كنقطة وصول إلى القناة. تنقل البوابة الصوت وحالة الدفع للتحدث عبر شبكة IP، مما يسمح باستخدام القناة من قبل مشغلين وتطبيقات في مواقع أخرى.

نظرًا لأن اتصال جانب الراديو مستقل إلى حد كبير عن تقنية الواجهة الهوائية، يمكن تطبيق نفس طريقة التكامل على أجهزة الراديو التقليدية، والأنظمة الرقمية المجمعة، وأجهزة راديو الطيران، وأجهزة الراديو البحرية، ومعدات الاتصالات عالية التردد (HF)، بشرط توفر واجهات صوت وPTT مناسبة.

اعتمادًا على واجهة الراديو، قد تراقب البوابة أيضًا إشارات المرحل التي يعمل بها الناقل، أو كتم الصوت، أو إشارات انشغال القناة. تساعد هذه المدخلات في تمييز حركة الراديو الصالحة من ضوضاء الخلفية ومنع مستخدم IP من الإرسال بينما تكون قناة الراديو مشغولة بالفعل. في حالة عدم توفر هذه الإشارات، يمكن استخدام كشف النشاط الصوتي، على الرغم من أنه يتطلب عادةً تعديلًا أكثر دقة في بيئات الراديو الصاخبة.

الوظائف الأساسية المتاحة للمشغلين والتطبيقات

تحويل الصوت الراديوي والدفع للتحدث (PTT)

تستقبل البوابة الصوت من الراديو المتصل، وتحوله إلى دفق صوت عبر IP، وترسله إلى النقاط النهائية المصرح لها. في الاتجاه المعاكس، يتم تسليم الصوت من المرسل أو مستخدم SIP إلى الراديو بينما تقوم البوابة بتنشيط جهاز الإرسال عبر التحكم في الدفع للتحدث.

تعد معالجة PTT مهمة بشكل خاص لأن الاتصال الراديوي عادة ما يكون نصف مزدوج. يجب أن يتحكم التكامل في وقت إرسال القناة، ووقت استقبالها، ومتى يحمل مستخدم آخر القناة بالفعل. يمكن أن يؤدي توقيت PTT المنسق بشكل سيء إلى قطع بداية الرسالة أو تسبب نظامين في الإرسال في نفس الوقت.

في النشر الهندسي، يتم التعامل مع تنشيط PTT، وتجهيز جهاز الإرسال، وإرسال الصوت كتسلسل زمني. قد تكون هناك حاجة لفترة تمهيدية قصيرة قبل إرسال الكلام، بينما يجب أن يكون تأخير التحرير طويلاً بما يكفي لحمل نهاية الرسالة دون إبقاء القناة مشغولة بشكل غير ضروري. يجب اختبار هذه القيم مع أجهزة الراديو الفعلية بدلاً من نسخها من تكوين عام.

الاتصال المعتمد على SIP

يسمح دعم SIP لقناة الراديو بالظهور كمورد اتصال داخل نظام PBX عبر IP، أو منصة اتصالات موحدة، أو نظام توزيع. اعتمادًا على تصميم النظام، قد يتصل المشغل بقناة راديو، أو يضعها في مجموعة اتصال، أو يضمّنها في مؤتمر، أو يراقبها من لوحة تحكم.

هذا يخلق جسرًا محكومًا بين مستخدمي الراديو ونقاط نهاية اتصال IP مثل هواتف SIP والهواتف البرمجية والاتصالات الداخلية الصناعية ولوحات المشغلين. يسمح أيضًا للمؤسسات باستخدام شبكات IP الحالية لتمديد الراديو بدلاً من تركيب خطوط صوتية تناظرية بعيدة المدى.

يجب النظر في إشارات SIP ووسائط الصوت بشكل منفصل أثناء تصميم الشبكة. قد تسجل البوابة بنجاح مع الخادم بينما يتم حظر مسار الصوت RTP بسبب سياسات التوجيه أو جدار الحماية أو NAT. يؤثر اختيار برنامج الترميز أيضًا على النطاق الترددي والتأخير وجودة الصوت، لذلك يجب تجنب التحويل البرمجي غير الضروري بين البوابة والخادم وعميل التوزيع.

الوصول عن بعد إلى موارد الراديو

لم يعد الراديو بحاجة إلى وضعه بجانب كل مرسل. يمكن أن تبقى معدات الراديو في موقع يتمتع بتغطية هوائي مناسبة، بينما يصل المشغلون إلى القناة من غرفة تحكم في مبنى آخر أو مدينة أو منطقة أخرى.

هذا مفيد عندما يجب تركيب الهوائيات على الأسطح أو الأبراج أو الأنفاق أو المواقع البعيدة. يمكنه أيضًا تقليل كمية معدات الراديو المطلوبة في كل موقع مشغل وتبسيط الإدارة المركزية.

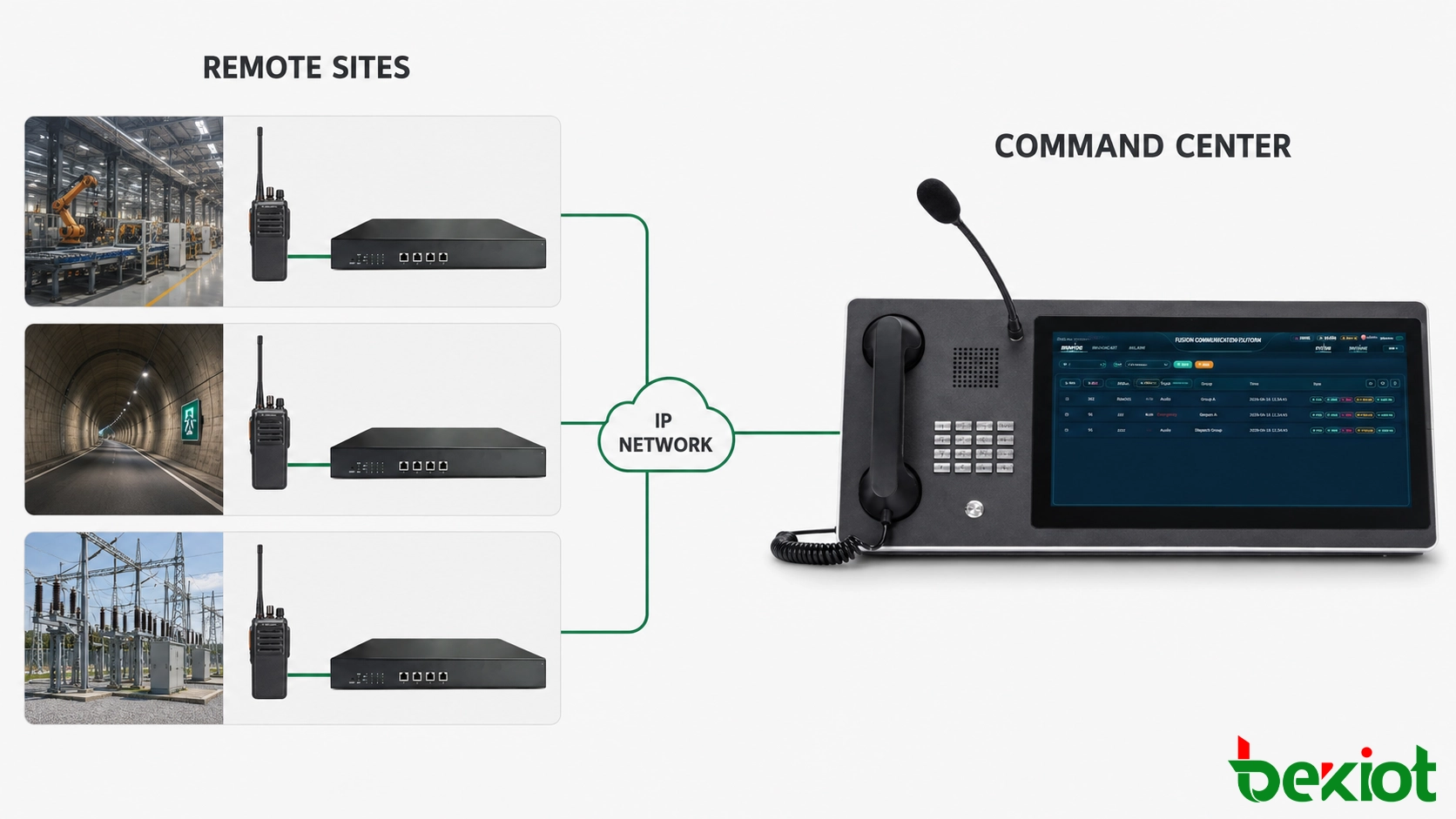

ربط القنوات متعددة المواقع

يمكن ربط بوابات متعددة عبر شبكة IP لإنشاء هيكل اتصال أوسع. يمكن لمركز القيادة مراقبة موارد الراديو من عدة مرافق، بينما يمكن للمشغلين الإقليميين المصرح لهم الوصول إلى قنوات محددة دون التواجد فعليًا في كل موقع راديو.

قد تستخدم الشبكة تسجيل SIP، أو بوابات SIP، أو اتصالات منصة التوزيع، اعتمادًا على التحكم في المكالمات ونموذج التشغيل المطلوبين. يجب تحديد أذونات القناة بعناية بحيث يرى المستخدمون فقط موارد الراديو ذات الصلة بمسؤولياتهم.

يجب حساب السعة من خلال مسارات راديو يتم التحكم فيها بشكل مستقل بدلاً من كمية أجهزة الراديو المحمولة وحدها. قد تشترك مجموعة كبيرة من المستخدمين في قناة واحدة، بينما قد تتطلب عملية أصغر عدة قنوات للمراقبة أو الإرسال عليها في وقت واحد. يجب أن يحتوي كل مورد راديو يحتاج إلى وصول متزامن مستقل على مسار راديو وبوابة مناسبان.

التسجيل والإشراف التشغيلي

بمجرد أن يصبح الصوت الراديوي متاحًا على جانب IP، يمكن تسليمه إلى منصة تسجيل متوافقة. هذا يوفر سجلاً تشغيليًا أكثر اكتمالاً عندما يلزم مراجعة المكالمات اللاسلكية والمكالمات الهاتفية واتصالات التوزيع من نفس النظام.

قد تبلغ البوابات أيضًا عن حالة الاتصال أو PTT أو نشاط القناة إلى منصة إدارة. تساعد هذه الإشارات الحالة الفرق الفنية في تحديد ما إذا كان فشل الاتصال متعلقًا بالراديو أو البوابة أو شبكة IP أو التطبيق المركزي.

لمراجعة الحوادث، يجب أن تستخدم جميع البوابات وخوادم التوزيع وأنظمة التسجيل مصدر وقت مشترك. يجعل مزامنة الوقت الدقيقة من الممكن ربط حركة الراديو بأحداث الإنذار ولقطات الفيديو وإجراءات المشغل. عند الدعم، يجب أن تحتفظ التسجيلات أيضًا باسم القناة واتجاه المكالمة وموقع التوزيع المسؤول.

منتج ذو صلة: بوابات Becke RoIP

بنية عملية لمراكز القيادة والتوزيع

يحتوي الحل النموذجي على أربع طبقات وظيفية:

• طبقة الراديو: أجهزة راديو تقليدية، أو محطات DMR، أو PDT، أو TETRA، أو أجهزة راديو الطيران، أو معدات HF، أو محطات راديو أساسية.

• طبقة الوصول: بوابات RoIP متصلة بصوت الراديو وPTT وأي إشارات تحكم مدعومة.

• طبقة الشبكة والتحكم: LAN، WAN، VPN، خادم SIP، PBX عبر IP، أو منصة اتصالات التوزيع.

• طبقة التطبيق: لوحات التحكم، هواتف SIP، العملاء البرمجيون، خوادم التسجيل، منصات الإنذار، وتطبيقات الإدارة.

عندما يختار المرسل قناة ويضغط على PTT، ترسل منصة التوزيع دفق الصوت وطلب التحكم إلى البوابة المناسبة. تقوم البوابة بتنشيط الراديو المتصل وإرسال الرسالة عبر شبكة الراديو. تنتقل الردود من أجهزة الراديو الميدانية عبر نفس المسار في الاتجاه المعاكس ويتم تشغيلها في وحدة تحكم المشغل.

يمكن أن تكون البنية مركزية أو موزعة. يضع التصميم المركزي التحكم في المكالمات والتسجيل في مركز القيادة الرئيسي. يحتفظ التصميم الموزع بالبوابات وخدمات الاتصال المختارة في المواقع المحلية، مما يقلل الاعتماد على رابط واحد واسع النطاق. يعتمد الهيكل الصحيح على موثوقية الشبكة والمسؤولية التشغيلية وسلوك الفشل المطلوب.

بالنسبة للمواقع الحيوية، يجب أن يحدد التصميم ما يظل متاحًا في حالة فشل WAN أو خادم SIP أو موقع التوزيع الأساسي. يجب أن يظل الاتصال المحلي من راديو إلى راديو مستقلاً قدر الإمكان. يمكن إضافة طاقة احتياطية، ومسارات شبكة ثانوية، ومواقع توزيع احتياطية، وخدمات احتياطية محلية وفقًا لمستوى التوفر المطلوب.

ربط الراديو الخاص و PoC وسير العمل الآلي

يتم استخدام خدمة الدفع للتحدث عبر الشبكة العامة، والتي تُعرف عادةً باسم PoC، بشكل متزايد من قبل الفرق المتنقلة التي تحتاج إلى تغطية واسعة النطاق. تظل أنظمة الراديو الخاصة ذات قيمة في المصانع والمرافق وعمليات النقل والاستجابة للطوارئ لأنها توفر قنوات مخصصة ويمكنها الاستمرار في العمل حيث تكون تغطية الشبكات العامة محدودة.

دمج هاتين البيئتين ليس بالأمر المباشر. فهي تستخدم طرق تحكم مكالمات مختلفة، وأنظمة هوية، ومسارات وسائط مختلفة. قد يربط ترتيب بسيط من نقطة إلى نقطة طرف PoC بطرف راديو خاص عبر واجهات الصوت الخارجية الخاصة بهما. قد يكون هذا مفيدًا للعمليات المؤقتة، ولكن المراحل الصوتية الإضافية والأطراف المستقلة قد تزيد من التأخير وتخلق المزيد من نقاط الفشل.

بالنسبة للنشر الدائم، التصميم المفضل هو ربط منصة PoC وبوابة الراديو عبر واجهة شبكة مدعومة أو منصة توزيع. يجب أن ينسق التكامل طلبات إذن التحدث، وتوقيت تحرير PTT، وسلوك القناة المشغولة. يجب أن يكون المشغلون على كلا الجانبين قادرين على التواصل دون التحكم يدويًا في طرفين منفصلين.

يجب أن يحدد الجسر أيضًا كيفية التعامل مع طلبات الإرسال المتنافسة. إذا ضغط مستخدمو الراديو و PoC على PTT في نفس الوقت تقريبًا، فإن المنصة تحتاج إلى قاعدة تحكيم واضحة. يمكن تحديد الأولوية حسب دور المستخدم، أو حالة الطوارئ، أو الترتيب الذي تصل به الطلبات. بدون هذا المنطق، يمكن للأوامر المتداخلة أن تخلق صوتًا مقطوعًا أو تترك المستخدمين غير متأكدين من يتحكم في القناة.

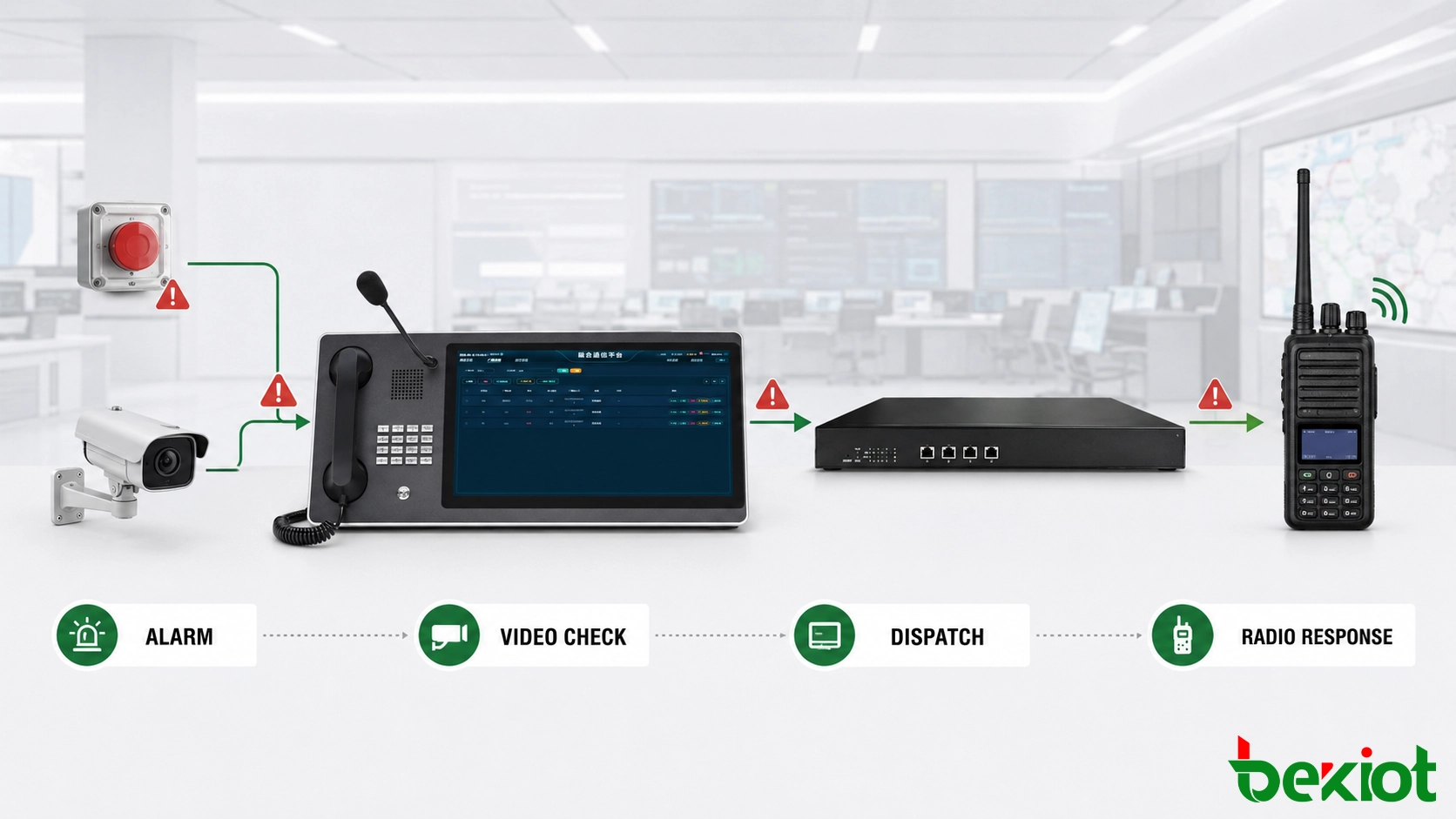

يمكن أن تشكل RoIP أيضًا جزءًا من سير عمل استجابة آلي. عند تنشيط إنذار حريق، أو حدث تحكم في الوصول، أو عطل في المعدات، أو زر طوارئ، يمكن لمنصة الإنذار إرسال حدث عبر API، أو رسالة MQTT، أو واجهة أخرى مدعومة. ثم تطبق منصة الاتصال قواعد محددة مسبقًا، مثل:

• الاتصال بمجموعة اتصال راديوية محددة.

• تشغيل تحذير مسجل عبر قنوات راديو مختارة.

• تنبيه لوحة التحكم والموظفين المسؤولين.

• فتح عرض الكاميرا المرتبط للتحقق.

• تسجيل جلسة الصوت وعملية معالجة الحدث.

هذا النوع من التكامل يربط الاتصال الراديوي بالإنذارات والمراقبة بالفيديو وتطبيقات القيادة. لا تتخذ البوابة قرارات تشغيلية بنفسها؛ فهي توفر مسار الاتصال الذي يستخدمه سير العمل.

الحدود التقنية وقرارات النشر

عادةً ما يحمل اتصال الراديو الأساسي الصوت، وصوت الاستقبال، والتحكم في PTT. لا يكشف تلقائيًا عن كل ميزة متاحة داخل نظام راديو رقمي مجمع. تتطلب وظائف مثل المكالمات الخاصة، والرسائل النصية، وتحديد هوية الراديو، والإشارات الطارئة، وموقع GPS، واختيار القناة عن بعد، إشارات إضافية من جانب الراديو، أو واجهة تحكم مدعومة، أو تكاملًا مع البنية التحتية لشبكة الراديو.

يجب تأكيد هذا التمييز قبل اختيار المعدات. إذا كان المشروع يتطلب فقط اتصالاً صوتيًا جماعيًا بين مستخدمي الراديو والمرسلين، فقد يوفر تكامل الصوت و PTT حلاً عمليًا واقتصاديًا. إذا كان مركز القيادة يجب أن يعرض معرفات الراديو الفردية، أو المواقع، أو حالات الطوارئ، فإن التكامل الأعمق مطلوب.

يجب مراجعة العوامل التالية أثناء تصميم الحل:

• توافق الراديو: تأكيد واجهات الصوت و PTT والإكسسوارات والتحكم المتاحة لكل راديو متصل.

• متطلبات القناة: تحديد القنوات التي يجب مراقبتها وتلك التي تتطلب وصولاً للإرسال المتزامن.

• جودة الصوت: ضبط مستويات الإدخال والإخراج لمنع انخفاض الصوت، والتشويه، والضوضاء، والصدى.

• توقيت PTT: اختبار تأخيرات تنشيط الإرسال وتحريره بحيث لا يتم اقتطاع الرسائل.

• أداء الشبكة: تقييم زمن الوصول، والتذبذب، وفقدان الحزم، وعرض النطاق الترددي عبر كل مسار اتصال.

• سلوك الفشل: تحديد ما يحدث عندما تصبح البوابة أو الخادم المركزي أو رابط WAN غير متاح.

• التحكم في الوصول: تقييد امتيازات مراقبة القناة والإرسال حسب المستخدم والدور والموقع.

• نطاق التكامل: توثيق ما إذا كان المشروع يحتاج إلى صوت فقط أم إشارات وبيانات راديو إضافية.

• اختبار القبول: اختبار المكالمات العادية، والقنوات المشغولة، والأحداث المتزامنة، وانقطاع الشبكة، والاسترداد، والتسجيل.

يجب أن يعتمد قبول الشبكة على المسار الكامل من طرف إلى طرف بدلاً من اختبار اتصال بسيط. يجب على المهندسين التأكد من أن الصوت يظل مفهومًا أثناء تحميل الشبكة العادي، وأن المخازن المؤقتة للرعشة لا تُدخل تأخيرًا مفرطًا، وأن فقدان الحزم لا يسبب تكرار الكلمات أو ثغرات. يجب أن تسمح قواعد جدار الحماية أيضًا بإشارات SIP ومنافذ الوسائط المتفاوض عليها.

يبدأ مشروع RoIP الناجح بجرد لموارد الراديو الحالية وسير العمل التشغيلي. يجب بعد ذلك اختيار البوابة وفقًا للواجهات المطلوبة وطريقة التحكم في المكالمات وعمق التكامل. يمنع البدء بهذه المتطلبات الخلط بين اتصال الصوت فقط والتحكم الرقمي الكامل بالراديو.

الأسئلة الشائعة

هل يمكن لبوابة RoIP العمل عبر VPN؟

نعم. يُستخدم VPN بشكل شائع عندما تكون البوابات وخوادم التوزيع موجودة على شبكات خاصة مختلفة. يجب أن يوفر VPN زمن وصول مناسب، وتوجيهًا، وسياسات أمان لحركة الصوت في الوقت الفعلي وحركة SIP.

كم عدد البوابات المطلوبة لمشروع راديو؟

يعتمد العدد على عدد موارد الراديو التي يجب الوصول إليها بشكل مستقل. عادةً ما تحتاج كل قناة أو مسار راديو يتطلب تشغيلًا متزامنًا إلى اتصال يمكن التحكم فيه خاص به. قد تقلل التصاميم المشتركة أو ذات القنوات المُبدلة من متطلبات الأجهزة ولكنها قد تحد من الوصول المتزامن.

هل يمكن للنظام الاستمرار في العمل إذا فشل اتصال WAN؟

يمكن ذلك إذا تم تضمين الاحتياطي المحلي في التصميم. قد يظل الاتصال الراديوي المحلي متاحًا حتى عند فقدان اتصال التوزيع المركزي، بينما يمكن للخوادم الموزعة أو مواقع المشغلين المحليين توفير مرونة إضافية.

هل يجب تشفير حركة الراديو على شبكة IP؟

يجب على النشرات الحساسة حماية الإشارات وحركة الصوت والوصول الإداري باستخدام وظائف الأمان التي يدعمها النظام الكامل. يعتبر تجزئة الشبكة، والشبكات الخاصة الافتراضية (VPN)، والمصادقة القوية، والإدارة المقيدة أمورًا مهمة أيضًا.

هل يؤدي تركيب البوابة إلى تغيير منطقة التغطية الراديوية؟

لا. لا تزال التغطية الراديوية تعتمد على نظام الراديو المتصل، وموضع الهوائي، وقدرة الإرسال، والتضاريس، والهياكل المحيطة. تعمل البوابة على توسيع الوصول إلى مورد الراديو عبر شبكة IP، ولكنها لا تزيد من التغطية الترددية بنفسها.
