لا تزال شبكات الراديو الخاصة محورية في العمليات داخل المصانع والمطارات والموانئ والمرافق الحيوية الأخرى. توفر الأنظمة القائمة على DMR أو PDT أو TETRA اتصالاً سريعًا بالضغط والتحدث (PTT)، ومجموعات اتصال محكومة، وتغطية مخصصة للكوادر الميدانية. وتتمثل قوتها الرئيسية في الاتصال الصوتي التشغيلي الموثوق، لكن قدرتها على دعم الفيديو عريض النطاق، والبيانات المتنقلة، والوصول واسع النطاق غالبًا ما تكون محدودة.

يوفر الاتصال عبر الخلوي (PoC) تغطية إضافية عبر LTE أو 5G أو Wi-Fi، ويدعم الإبلاغ عن الموقع، والتنبيهات الطارئة، والمكالمات المرئية، والبث المباشر للفيديو. ومع ذلك، فإن نشر محطات PoC إلى جانب نظام راديو خاص قائم لا يحقق تلقائيًا قابلية التشغيل البيني. إذ يستخدم البيئتان هويات مختلفة، وهياكل مجموعات، وطرق إشارات، ومسارات وسائط مختلفة.

لذلك، يتطلب حل التكامل العملي أكثر من مجرد بوابة واحدة. بل يحتاج إلى منصة تتحكم في المكالمات والمجموعات، وواجهات راديو تربط القنوات الخاصة بالشبكة IP، ومحطات طرفية مناسبة للمستخدمين، وقواعد محددة بوضوح للوصول إلى القنوات، وأولوية الطوارئ، ومعالجة الأعطال.

لماذا الشبكتان أقوى معًا

تحل شبكة الراديو الخاصة و PoC مشكلات اتصال مختلفة. صُمم نظام الراديو الخاص عادةً لتغطية محلية يمكن التنبؤ بها، ومكالمات جماعية سريعة، واستمرار التشغيل في ظل ظروف خاضعة للتحكم الموقعي. وهو مفيد بشكل خاص حيث تحتاج الفرق الميدانية إلى اتصال نصف مزدوج بسيط وفوري ومنضبط.

يوسع PoC نطاق الاتصال خارج منطقة تغطية الراديو. يمكن للمشرف الانضمام إلى مجموعة من منشأة أخرى، ويمكن لمستخدم متنقل الإبلاغ عن حادث عبر الفيديو، ويمكن للموزع عرض مواقع الأجهزة على الخريطة. هذه الوظائف قيّمة للعمليات الإقليمية والدعم عن بعد والتنسيق متعدد الوسائط.

يسمح التكامل لكل شبكة بالاحتفاظ بنقاط قوتها. يستمر مستخدمو الراديو الحاليون في استخدام أجهزتهم المحمولة أو المركبة أو الثابتة المألوفة، بينما يحصل مستخدمو PoC على وصول محكوم لقنوات راديو خاصة محددة. يصبح مركز الإرسال النقطة التي يتم فيها تنسيق الهويات والصلاحيات وسجلات المكالمات وسير العمل التشغيلي.

الهدف ليس نقل كل ميزة من ميزات PoC إلى شبكة الراديو الخاصة. في معظم المشاريع، تكون الخدمة المشتركة بين الجانبين هي الصوت والتحكم في PTT. يبقى الموقع والفيديو والصور وبيانات التطبيقات على الجانب عريض النطاق ويتم عرضها للموزعين أو مستخدمي PoC المصرح لهم.

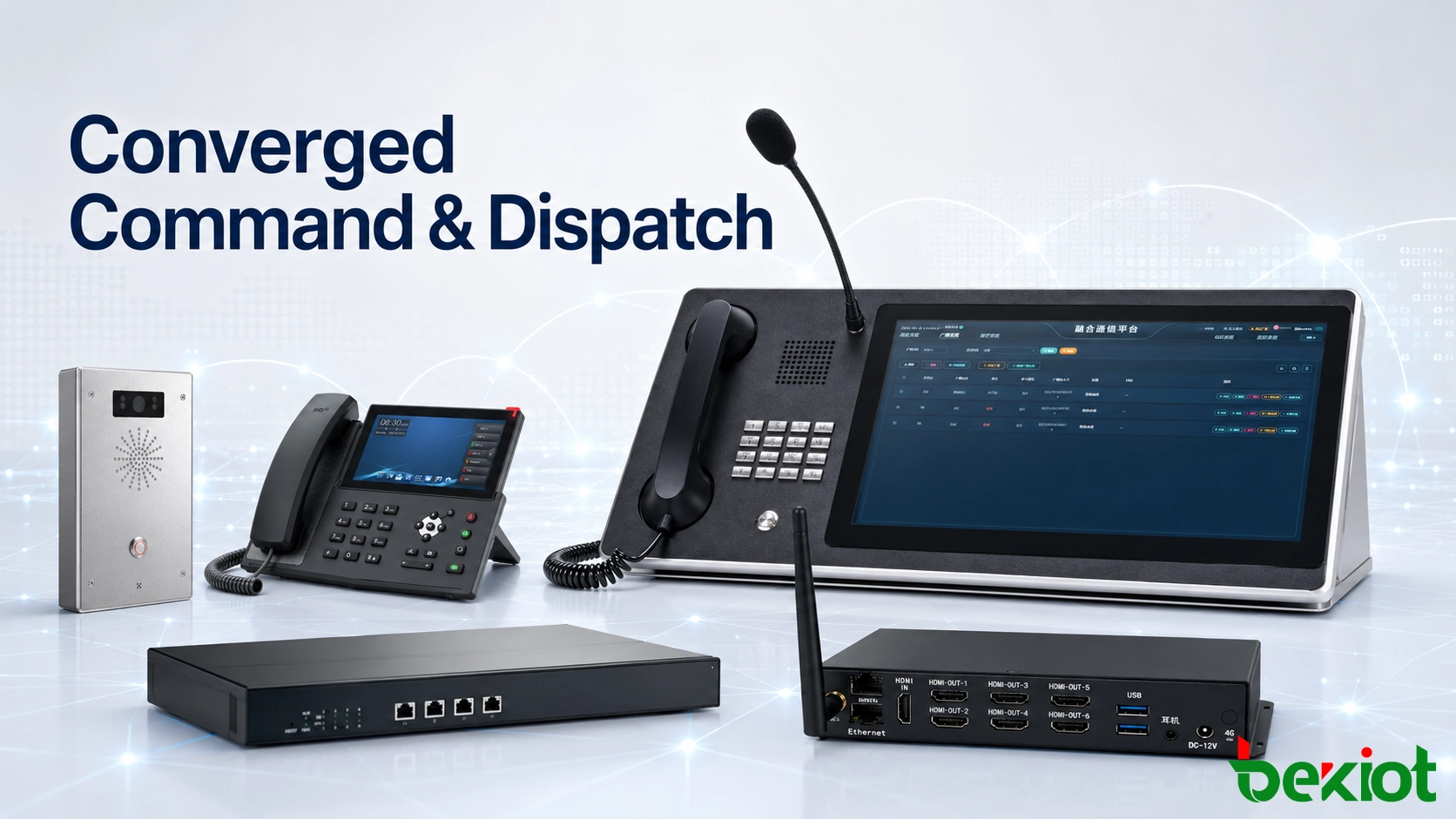

اللبنات الأساسية الست وراء الحل

1. منصة القيادة والإرسال

تدير المنصة المركزية المستخدمين والمجموعات والمكالمات وأذونات الاتصال. يمكن تثبيتها على خادم محلي، أو في مركز بيانات خاص، أو على منصة سحابية، اعتمادًا على التوفر المطلوب وسياسة الأمان وظروف الشبكة.

تشمل وظائفها الأساسية عادةً التحكم في المكالمات عبر SIP، والاتصال الجماعي PoC، والإرسال الصوتي، ومعالجة الفيديو، وعرض الموقع المعتمد على GIS، وتعليمات الحوادث، وتسجيل المكالمات، والسجلات التشغيلية. كما توفر نقطة اتصال لوحدات التحكم في الإرسال، والمحطات الطرفية المتنقلة، والهواتف IP، والبوابات، والتطبيقات الخارجية المتوافقة.

يجب أن تفصل المنصة هويات المستخدمين عن الأجهزة المادية. يحتاج الموزع إلى فهم الأسماء التشغيلية مثل "مجموعة الصيانة" أو "أمن المطار" أو "قناة الطوارئ" بدلاً من أرقام موصلات الراديو ومنافذ البوابة.

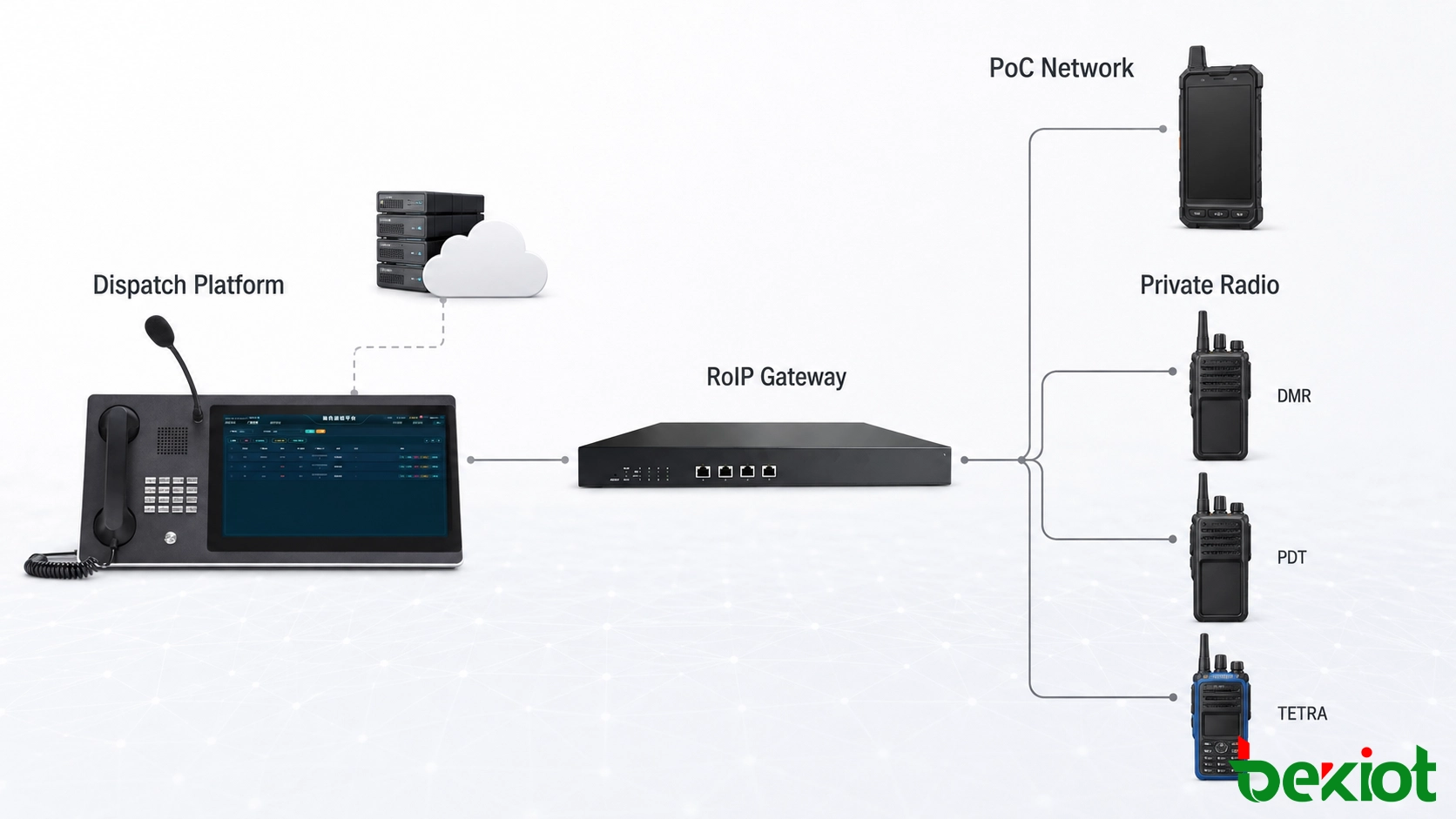

2. بوابة التوصيل البيني للراديو

تربط بوابة التوصيل البيني للراديو بيئة الإرسال عبر IP بنظام الراديو الخاص القائم. على جانب الراديو، قد تتصل بمحطة أساسية، أو راديو متنقل، أو راديو محمول متوافق عبر واجهات الصوت وPTT وكشف الناقل والملحقات. وعلى جانب IP، تتواصل مع المنصة عبر SIP أو RTP أو طريقة تحكم أخرى مدعومة.

يمثل كل مسار بوابة مورد راديو يمكن التحكم فيه. إذا كان يجب مراقبة أربع قنوات راديو وإرسالها بشكل مستقل في نفس الوقت، فإن التصميم يتطلب عادةً أربعة مسارات مستقلة على جانب الراديو. عدد المستخدمين المحمولين الذين يشاركون تلك القنوات لا يحدد سعة البوابة؛ بل العدد المطلوب من اتصالات القنوات المتزامنة هو الذي يحدد ذلك.

عادةً ما يحمل اتصال البوابة الأساسي الصوت والتحكم في PTT. تتطلب معرف الراديو، وإشارات الطوارئ، والرسائل النصية، ومعلومات GPS، واختيار القناة عن بعد دعم إشارات إضافي أو واجهة مباشرة مع البنية التحتية للراديو. يجب تأكيد هذا القيد قبل الانتهاء من قائمة المعدات.

3. المحطات الطرفية PoC والعملاء المتنقلون

يمكن توفير الوصول إلى PoC عبر محطات طرفية محمولة متينة، أو هواتف ذكية، أو محطات مركبة، أو عملاء برمجيين. اعتمادًا على المنصة، قد يستقبل المستخدمون اتصال PTT جماعي، ومكالمات خاصة، وإنذارات SOS، وتحديد المواقع، وإرسال الصور، ومكالمات الفيديو، والبث المباشر للفيديو.

يمكن للمحطات الطرفية استخدام بطاقات SIM المُدارة، أو اشتراكات الهواتف المحمولة العامة، أو LTE الخاص، أو شبكات Wi-Fi المعتمدة. قد تتطلب المواقع الصناعية والخطرة أجهزة ذات حماية بيئية أقوى أو شهادة المنطقة الخطرة المناسبة.

يجب أن يتبع اختيار المحطة الطرفية مهمة المستخدم. قد يحتاج ضابط الدوريات إلى زر PTT فعلي وإبلاغ عن الموقع، بينما قد يحتاج المشرف إلى تطبيق جوال مع خرائط وفيديو ومعلومات الحوادث. قد يؤدي استخدام نفس نوع المحطة لكل دور إلى زيادة التكلفة دون تحسين سير العمل.

4. بوابة الوصول الهاتفي

توسع بوابة الهاتف اتصال الإرسال ليشمل الهواتف التناظرية، وشبكات الهاتف العامة، والأرقام المحمولة، أو نظام الهاتف المؤسسي القائم. يسمح ذلك لمستخدم هاتف مصرح له بالوصول إلى مجموعة راديو أو مستخدم PoC عبر مسار اتصال محدد.

يعتمد نوع البوابة على بيئة الهاتف الحالية. تتطلب الملحقات التناظرية، وخطوط الهاتف الخارجية، والبوابات الرقمية، وبوابات SIP واجهات مختلفة. يجب تكوين ترجمة الأرقام وأذونات المكالمات بحيث لا يتمكن مستخدم هاتف عادي من الإرسال عن طريق الخطأ إلى قناة راديو مقيدة.

5. هواتف SIP ونقاط الاتصال الداخلي

توفر هواتف IP موضعًا صوتيًا فعالاً من حيث التكلفة للمكاتب وغرف المناوبة والإدارات الفنية التي لا تحتاج إلى وحدة تحكم إرسال كاملة. يمكن تركيب أجهزة الاتصال الداخلي عبر SIP عند المداخل، وغرف المعدات، والمرافق البعيدة، أو نقاط الطوارئ حيث يكون الاتصال بلمسة واحدة والاتصال بدون استخدام اليدين أكثر ملاءمة.

يمكن لهذه النقاط الطرفية التواصل مع مستخدمي PoC أو قنوات الراديو المعينة عبر المنصة المركزية. يمكن أيضًا لإنذار الاتصال الداخلي عبر SIP إنشاء تنبيه حادث للموزع قبل ربط جلسة الصوت.

6. بوابة الوصول إلى الفيديو

تجعل بوابة الوصول إلى الفيديو موارد المراقبة المختارة متاحة لمنصة الإرسال. قد تتصل بالكاميرات، أو مسجلات الفيديو الشبكية، أو منصات إدارة الفيديو عبر البروتوكولات المدعومة، وتحويل تدفقاتها إلى تنسيقات يمكن لتطبيق القيادة عرضها أو توزيعها.

يكون الوصول إلى الفيديو أكثر فائدة عندما يرتبط بكائن تشغيلي. يمكن ربط مستخدم PoC، أو نقطة اتصال داخلي، أو مدخل إنذار، أو قناة راديو بكاميرات قريبة. عند وقوع حدث، يمكن للموزع فتح العرض ذي الصلة بدلاً من البحث في نظام مراقبة منفصل.

كيف تنتقل المكالمات والبيانات عبر النظام

تبدأ مكالمة الراديو الخاص إلى PoC عندما يستقبل الراديو المتصل حركة مرور من قناته اللاسلكية. تكتشف البوابة حالة الاستقبال، وتلتقط الصوت، وترسله إلى منصة الإرسال. ثم توزع المنصة الصوت على مجموعة PoC المصرح لها، أو موقع الإرسال، أو خدمة التسجيل.

في الاتجاه المعاكس، يطلب مستخدم PoC الإذن بالتحدث. بعد أن تتحقق المنصة من دور المستخدم وتوفر القناة المعينة، ترسل الصوت وطلب الإرسال إلى البوابة المناسبة. تقوم البوابة بتفعيل PTT على الراديو المتصل وتوصيل الصوت إلى شبكة الراديو الخاصة.

يتبع الوصول الهاتفي مسار اتصال محكوم. يتصل مستخدم الهاتف أو SIP برقم مخصص، وتقوم المنصة بتعيين هذا الرقم إلى مجموعة PoC أو مورد راديو. يمكن إعادة حركة مرور الراديو الواردة عبر نفس الجلسة، وفقًا للتحكم نصف المزدوج.

تسلك بيانات الفيديو وتحديد المواقع وSOS مسارًا مختلفًا. تُستقبل هذه الخدمات عادةً مباشرة من محطات PoC، أو منصات المراقبة، أو واجهات التطبيقات. تربط منصة الإرسال بينها وبين جلسة الصوت، لكن بوابة RoIP لا تحمل تلقائيًا هذه الخدمات عريضة النطاق إلى قناة راديو ضيقة النطاق.

القرارات التي يجب اتخاذها قبل اختيار المعدات

تحديد حدود التكامل

القرار الأول هو ما إذا كان المشروع يحتاج إلى قابلية تشغيل صوتي فقط أم تحكم أعمق في الراديو. يمكن غالبًا تنفيذ الصوت وPTT عبر واجهة ملحقات الراديو. قد يتطلب عرض معرفات الراديو الفردية، أو حالات الطوارئ، أو المواقع، أو الرسائل النصية بروتوكول تحكم مدعومًا أو تكاملًا مع وحدة التحكم في شبكة الراديو.

حساب موارد الراديو المستقلة

يجب حساب كمية البوابات من متطلبات القنوات المتزامنة. قد تحتاج القناة المشتركة التي يستخدمها مئات الراديو إلى مسار بوابة واحد فقط، بينما قد يحتاج مشروع أصغر به عدة قنوات تُشغّل بشكل مستقل إلى مسارات متعددة.

يجب أن يحدد التصميم القنوات التي تتطلب مراقبة، والتي تتطلب إرسالًا ثنائي الاتجاه، والتي يمكن ربطها مؤقتًا أثناء الحادث. يمكن أن يؤدي الربط الدائم للمجموعات غير ذات الصلة إلى إنشاء حركة مرور راديو غير ضرورية ويجعل التحكم التشغيلي صعبًا.

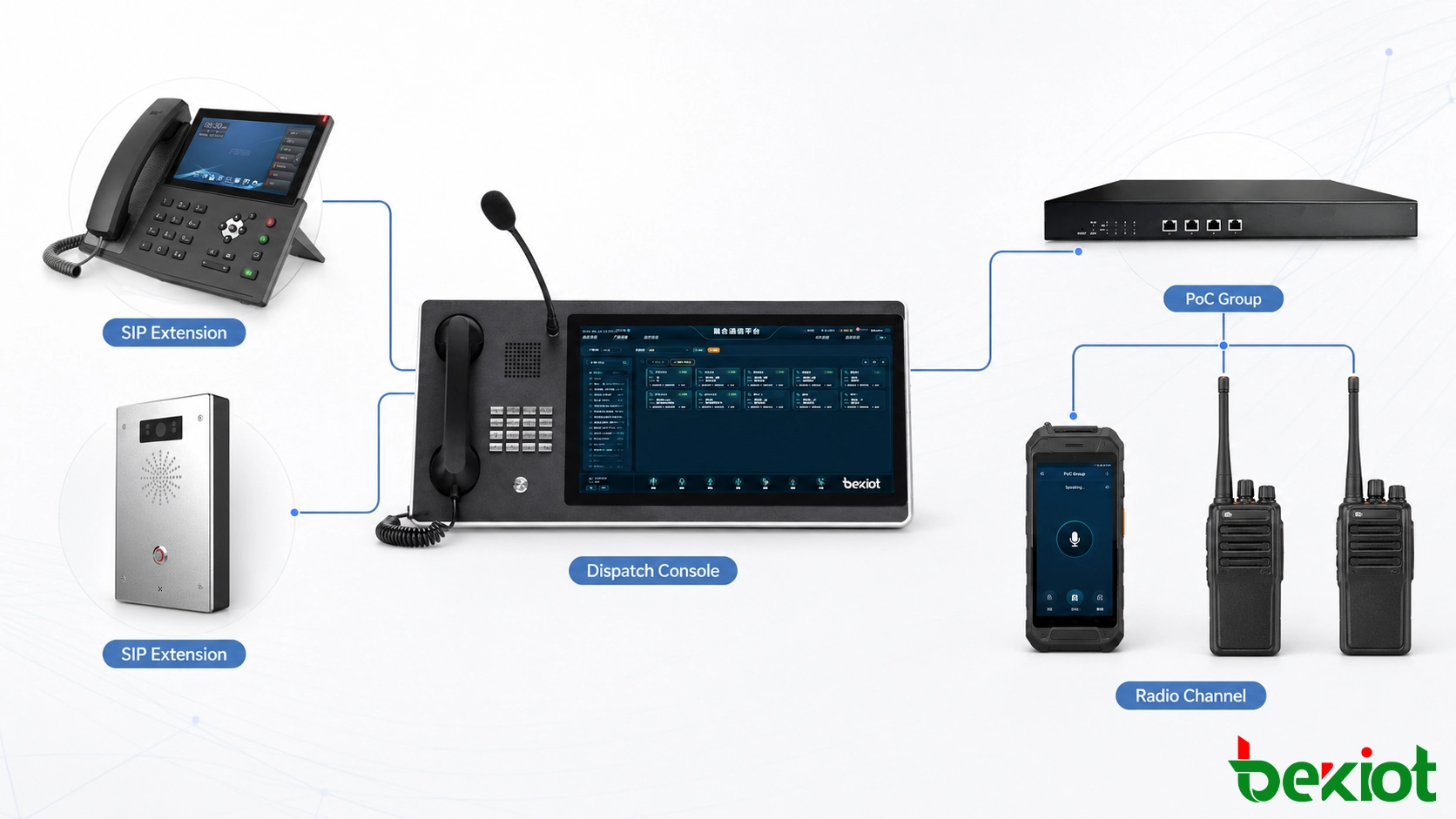

إنشاء خطة تعيين متسقة

تستخدم مجموعات PoC، وملحقات SIP، ومنافذ البوابة، وقنوات الراديو الخاصة هياكل تسمية مختلفة. يجب أن تربط خطة تعيين مكتوبة كل مورد بقسم أو موقع أو غرض تشغيلي ومستوى صلاحية.

تنسيق PTT وأذونات التحدث

عادةً ما تكون قنوات الراديو الخاصة نصف مزدوجة، لذلك يجب أن يرسل طرف واحد فقط في كل مرة. يجب أن يحدد التكامل كيف تكتشف المنصة انشغال القناة، ومدة انتظار البوابة قبل إرسال الصوت، وأي مستخدم له الأولوية عند وصول عدة طلبات إرسال معًا.

يجب اختبار توقيت PTT مع معدات الراديو الفعلية. إذا بدأ الصوت قبل أن يصبح المرسل جاهزًا، فقد تُقطع الكلمات الأولى. إذا كان تأخير التحرير طويلاً جدًا، تظل القناة مشغولة بعد انتهاء المستخدم من التحدث.

التحقق من الشبكة ومعالجة الوسائط

لا يثبت تسجيل SIP الناجح أن مسار الصوت الكامل يعمل. يجب أن تسمح سياسات التوجيه وجدار الحماية وNAT أيضًا بحركة مرور الوسائط بين المنصة والبوابات والمستخدمين البعيدين. يجب أن يقلل اختيار برنامج الترميز من إعادة الترميز غير الضرورية، خاصةً عندما يكون صوت الراديو ذو عرض نطاق محدود بالفعل.

بالنسبة لمستخدمي PoC، يجب تقييم التغطية المتنقلة على طول طرق العمل الفعلية بدلاً من نقاط الاختبار الثابتة فقط. قد تختلف التغطية داخل الأقبية وورش العمل ومناطق الشحن والمركبات المتحركة بشكل كبير عن قياسات الشبكة الخارجية.

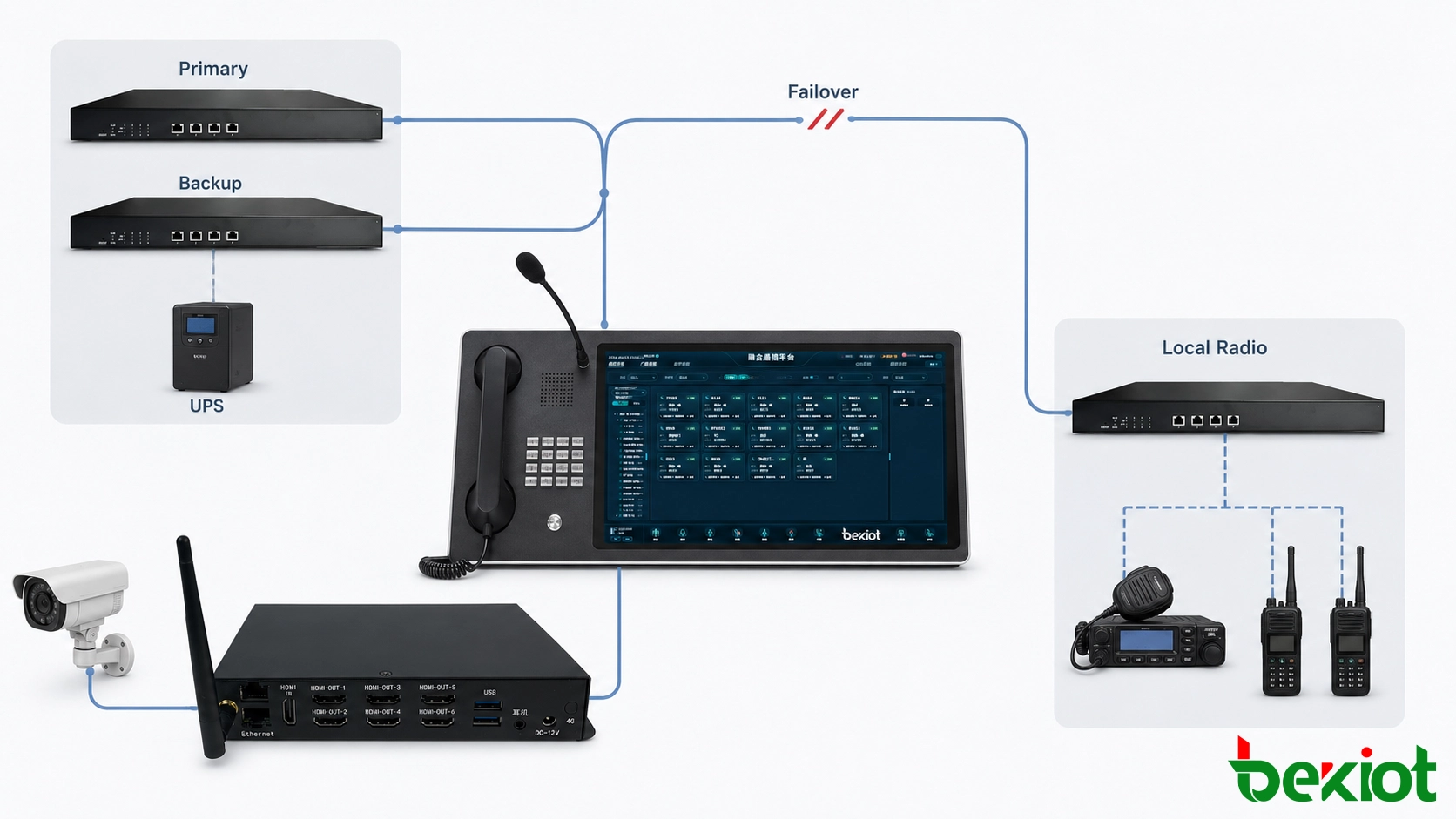

الحفاظ على الخدمة متاحة وخاضعة للتحكم

يجب أن تكمل الشبكات العامة والخاصة بعضها البعض دون إنشاء نقطة فشل واحدة جديدة. إذا أصبحت منصة PoC أو اتصال IP واسع النطاق غير متاح، فيجب أن تستمر شبكة الراديو الخاصة الأصلية في دعم مستخدمي الراديو المحليين قدر الإمكان.

قد تستخدم النشرات الحيوية خوادم زائدة، وطاقة احتياطية، ومسارات شبكة مزدوجة، ومواقع إرسال ثانوية. يمكن للمواقع البعيدة أيضًا الاحتفاظ بتشغيل الراديو المحلي أثناء انقطاع اتصال المنصة المركزية. يجب توثيق سلوك التراجع المطلوب قبل النشر لأنه يؤثر على وضع الخادم وتصميم البوابة وهيكل الشبكة.

يجب أن تفصل ضوابط الأمان موارد الصوت حسب الدور والموقع. يجب أن تستخدم واجهات الإدارة وصولاً إداريًا مقيدًا، ويجب عزل حركة مرور الإشارات والوسائط وإدارة الأجهزة حيثما كان ذلك عمليًا. لا ينبغي للمنصات المستضافة سحابيًا أن تعرض بوابات الراديو مباشرة للإنترنت العام.

يجب التخطيط لقابلية التوسع من حيث المستخدمين، والمكالمات المتزامنة، وقنوات الراديو، وسعة التسجيل، وتدفقات الفيديو، وعدد المواقع. تنمو هذه الموارد بمعدلات مختلفة. قد تتطلب إضافة المزيد من مستخدمي PoC سعة المنصة فقط، بينما تتطلب إضافة قنوات راديو مُدارة بشكل مستقل واجهات إضافية على جانب الراديو.

تشغيل سير العمل الكامل

يجب أن يتبع اختبار القبول مسارات الاتصال الحقيقية بدلاً من اختبار كل جهاز على حدة. يجب على فريق المشروع التأكد من أن المستخدمين يمكنهم الوصول إلى المجموعة الصحيحة، وأن أسماء القنوات واضحة، وأن الأذونات تمنع المراقبة أو الإرسال غير المصرح به.

• اختبار الصوت من الراديو إلى PoC ومن PoC إلى الراديو في كلا الاتجاهين.

• التحقق من كشف انشغال القناة وطلبات PTT المتزامنة.

• فحص بداية ونهاية كل إرسال للتأكد من عدم قطع الصوت.

• تأكيد توجيه المكالمات من الهاتف إلى الراديو ومن نقطة نهاية SIP.

• التحقق من معالجة SOS والموقع والفيديو على جانب النطاق العريض.

• اختبار وقت التسجيل وتسميات القنوات وتحديد هوية المشغل.

• قطع اتصال WAN والخادم والبوابة ومراقبة الاسترداد.

• إعادة الاختبارات تحت ضوضاء خلفية واقعية وحمل شبكة حقيقي.

يجب قبول النظام النهائي كسير عمل تشغيلي: يتم الإبلاغ عن حدث، وإخطار الموزع الصحيح، وتحديد مورد الصوت المناسب، واستلام الكوادر الميدانية للتعليمات، وعرض المعلومات متعددة الوسائط حيثما تتوفر، ويمكن مراجعة سجل الاتصال لاحقًا.

الأسئلة الشائعة

هل يؤدي ربط نظام راديو خاص بـ PoC إلى تغيير تردداته المرخصة؟

لا. توفر البوابة مسار وصول إضافيًا لمعدات الراديو الحالية، لكنها لا تغير ترددات الراديو، أو شروط الترخيص، أو قدرة المرسل، أو التزامات إدارة الطيف الخاصة بالشبكة الخاصة.

هل يمكن دمج خدمة PoC المستضافة التي يقدمها مشغل الهاتف المحمول؟

يعتمد ذلك على الواجهات التي توفرها الخدمة. قد تدعم المنصة المستضافة SIP أو API أو اتصال إرسال معتمد، بينما لا توفر بعض الخدمات المغلقة أي مسار تكامل خارجي. يجب تأكيد ذلك مع مزود الخدمة قبل اختيار بنية البوابة.

هل يمكن عرض الفيديو ومعلومات الموقع على أجهزة الراديو الخاصة القديمة؟

عادةً لا. تستمر أجهزة الراديو ضيقة النطاق القديمة في استقبال الصوت عبر قناتها اللاسلكية الحالية. يتم عرض الفيديو ونظام المعلومات الجغرافية وتفاصيل الموقع على وحدات تحكم الإرسال، أو محطات PoC، أو عملاء النطاق العريض الآخرين الذين يدعمون هذه الخدمات.

ما هي الوثائق التي يجب تسليمها بعد التشغيل؟

يجب أن تتضمن حزمة التسليم خريطة القنوات النهائية، وخطة ترقيم SIP، وتعريفات كابلات الراديو، ومصفوفة الصلاحيات، وعناوين الشبكة، وإجراءات النسخ الاحتياطي والاسترداد، وسياسة حساب المدير، وسجلات التكوين، ونتائج اختبار القبول الموقعة.

من المسؤول عن صيانة أسماء المجموعات وأذونات الاتصال؟

يجب أن تبقى الملكية التشغيلية مع المؤسسة التي تستخدم النظام. قد يطبق المسؤولون التقنيون التكوين، لكن أسماء الأقسام، والوصول في حالات الطوارئ، وأذونات المراقبة، وقواعد الاتصال بين المجموعات يجب أن يعتمدها المديرون التشغيليون المسؤولون.
